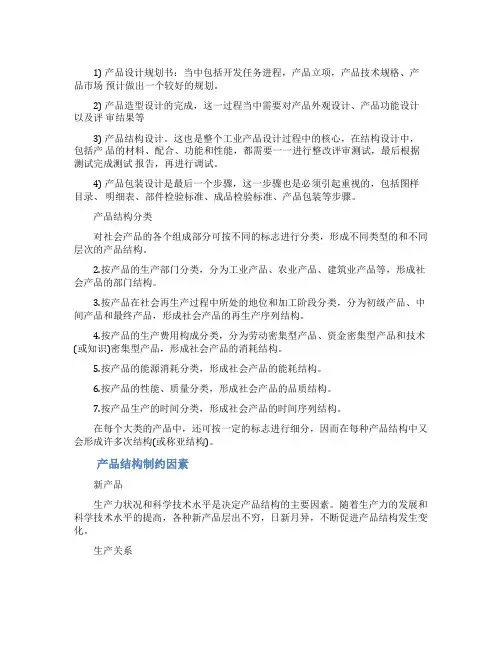

1) 产品设计规划书：当中包括开发任务进程，产品立项，产品技术规格、产品市场预计做出一个较好的规划。
2) 产品造型设计的完成，这一过程当中需要对产品外观设计、产品功能设计以及评审结果等3) 产品结构设计。
这也是整个工业产品设计过程中的核心，在结构设计中，包括产品的材料、配合、功能和性能，都需要一一进行整改评审测试，最后根据测试完成测试报告，再进行调试。
4) 产品包装设计是最后一个步骤，这一步骤也是必须引起重视的，包括图样目录、明细表、部件检验标准、成品检验标准、产品包装等步骤。
产品结构分类对社会产品的各个组成部分可按不同的标志进行分类，形成不同类型的和不同层次的产品结构。
2.按产品的生产部门分类，分为工业产品、农业产品、建筑业产品等，形成社会产品的部门结构。
3.按产品在社会再生产过程中所处的地位和加工阶段分类，分为初级产品、中间产品和最终产品，形成社会产品的再生产序列结构。
4.按产品的生产费用构成分类，分为劳动密集型产品、资金密集型产品和技术(或知识)密集型产品，形成社会产品的消耗结构。
5.按产品的能源消耗分类，形成社会产品的能耗结构。
6.按产品的性能、质量分类，形成社会产品的品质结构。
7.按产品生产的时间分类，形成社会产品的时间序列结构。
在每个大类的产品中，还可按一定的标志进行细分，因而在每种产品结构中又会形成许多次结构(或称亚结构)。
产品结构制约因素新产品生产力状况和科学技术水平是决定产品结构的主要因素。
随着生产力的发展和科学技术水平的提高，各种新产品层出不穷，日新月异，不断促进产品结构发生变化。
生产关系作为维系社会发展的主要因素之一，生产关系的性质对产品结构也发生重大作用。
其他因素除了新产品、生产关系对产品结构的影响之外，产品结构受当地的自然环境、宗教信仰、风俗习惯、教育水平等因素的影响，也会对产品结构发生一定的影响。
产品造型设计1范文产品造型设计1范文产品造型设计是指对产品外形、形态以及结构的设计，通过对产品的外观进行创新与改进，打造出具有独特美感和功能性的产品。
在现代社会中，产品造型设计已经成为了产品开发过程中不可或缺的一部分。
本文将以一款智能手表为例，详细介绍产品造型设计的重要性以及设计过程。
在进行产品造型设计前，首先要对目标用户进行充分的调研以及市场分析。
智能手表的用户群体主要包括年轻人和科技爱好者，因此产品的外观设计应该具有年轻化、时尚感和科技感。
通过对竞品市场的分析，设计师可以了解到当前智能手表的设计趋势和用户购买倾向，有助于在设计过程中避免重复和借鉴优秀的设计元素。
接下来，设计师可以通过手绘或者计算机辅助设计软件进行初步的造型设计。
在设计过程中，设计师可以通过多种手段，如线条、色彩、材质等来传达产品的特性和品牌形象。
比如，通过运用流线型的线条和活泼的色彩，可以传达出产品年轻化和时尚感。
在材质的选择上，可以使用金属或陶瓷等高档材质来传达产品的高端感。
在初步设计完成后，接下来需要进行用户评估和反馈收集。
通过与用户进行深度访谈或者座谈会，设计师可以了解到用户对设计的评价和建议，进一步优化产品的外观设计。
用户的反馈对于确保产品的外观符合用户需求和偏好，具有非常重要的作用。
最后，在产品造型设计完成后，设计师需要制作出真实样品或者三维模型。
通过实物样品或模型，可以更加直观地感受和评估产品的外观设计效果，并进行最后的修改和完善。
总之，产品造型设计对于产品的成功与否具有至关重要的作用。
通过合理的设计思路和手法，能够为产品赋予独特的美感和功能性，吸引用户的注意力并提升产品的市场竞争力。
通过市场调研、初步设计、用户评估和反馈收集以及最终样品的制作，设计师可以全方位地进行产品造型设计，确保最终设计符合用户需求和市场趋势。
产品造型设计流程（摩托车、电动自行车、ATV、UTV行业通用）产品造型设计的好坏，直接影响消费者感官和购买的欲望，是产品打开市场的重点之一，质量、成本、售后等环节目前都有规范的制度进行控制，而造型设计这一环节往往被企业忽视，小厂基本采用拷贝、在原有车型基础上小改等手段，大厂会做一些大手笔开发，但是成功率很低，进而导致开发热情降低，其根源还是开发流程存在漏洞；本流程结合本人以往工作经验，借鉴国际公司开发流程，对造型开发设立三个环节进行评审，尽可能将开发风险降低。
由于本人能力所及，难免有不尽之处，仅供参考。
造型设计流程：1. 目标市场的分析调研：目标人群、竞争车型、价位等，选定开发平台，如果有参数需要改动，应做好平台的验证确认工作，再进行外形设计；2. 选择配件如灯、仪表、反光镜、轮胎、轮毂等，在平时技术部门和配套部门就应该进行这项工作，定期搜集市场新款配件并进行测试，原则是：质量好、样式好、成本低，如果需要也可进行全新的配件设计开发；3. 首轮造型评审：效果图评审。
针对目标市场的审美观进行造型的设计，提供多款方案，征求包括工厂内部、目标市场所在国家销售商和消费者的意见等等，确定开发车型的主要造型风格和特征；4. 油泥模型制作，准备一台所有部件装配到位的标准车架，进行油泥模型的制作，设计师首先要仔细与技术部门确认设计硬点，明确目标市场国家的法律法规，如牌照灯，转向灯的位置、高度、警示语的位置、尺寸等细节要求，同时对人机关系进行分析确认，如目标人群的驾乘姿势，驾驶使用习惯、维修便利性、部件结合缝的位置以及客户的特殊要求等等，这个阶段设计师需要全程跟踪，否则模型做出来会减分，一个好的效果图能否实现，这是关键的一步，在保证造型与效果图风格统一的前提下，对不足之处进行适当的优化和调整，并及时与技术人员沟通确认；5. 第二轮造型评审：由公司决策层对油泥模型进行评审，如有问题则进行修改和细化，直至确认；6. 车身三维数据的测量及制作，重点是细节控制和结构检验。

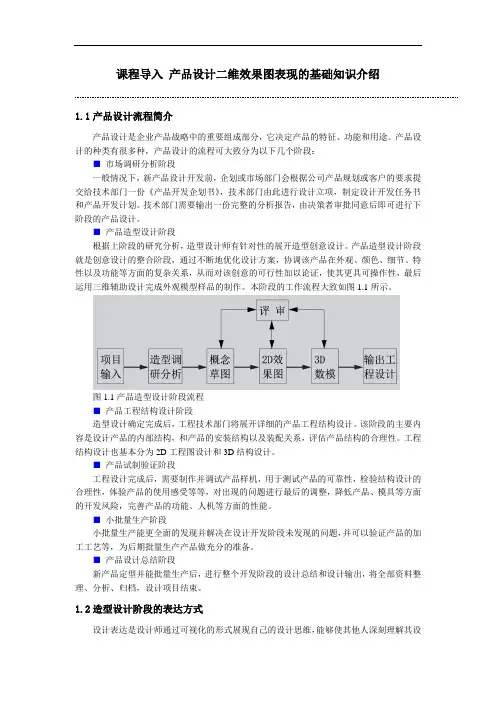

课程导入产品设计二维效果图表现的基础知识介绍1.1产品设计流程简介产品设计是企业产品战略中的重要组成部分，它决定产品的特征、功能和用途。
产品设计的种类有很多种，产品设计的流程可大致分为以下几个阶段：■市场调研分析阶段一般情况下，新产品设计开发前，企划或市场部门会根据公司产品规划或客户的要求提交给技术部门一份《产品开发企划书》，技术部门由此进行设计立项，制定设计开发任务书和产品开发计划。
技术部门需要输出一份完整的分析报告，由决策者审批同意后即可进行下阶段的产品设计。
■产品造型设计阶段根据上阶段的研究分析，造型设计师有针对性的展开造型创意设计。
产品造型设计阶段就是创意设计的整合阶段，通过不断地优化设计方案，协调该产品在外观、颜色、细节、特性以及功能等方面的复杂关系，从而对该创意的可行性加以论证，使其更具可操作性，最后运用三维辅助设计完成外观模型样品的制作。
本阶段的工作流程大致如图1.1所示。
图1.1产品造型设计阶段流程■产品工程结构设计阶段造型设计确定完成后，工程技术部门将展开详细的产品工程结构设计。
该阶段的主要内容是设计产品的内部结构，和产品的安装结构以及装配关系，评估产品结构的合理性。
工程结构设计也基本分为2D工程图设计和3D结构设计。
■产品试制验证阶段工程设计完成后，需要制作并调试产品样机，用于测试产品的可靠性，检验结构设计的合理性，体验产品的使用感受等等，对出现的问题进行最后的调整，降低产品、模具等方面的开发风险，完善产品的功能、人机等方面的性能。
■小批量生产阶段小批量生产能更全面的发现并解决在设计开发阶段未发现的问题，并可以验证产品的加工工艺等，为后期批量生产产品做充分的准备。
■产品设计总结阶段新产品定型并能批量生产后，进行整个开发阶段的设计总结和设计输出，将全部资料整理、分析、归档，设计项目结束。
1.2造型设计阶段的表达方式设计表达是设计师通过可视化的形式展现自己的设计思维，能够使其他人深刻理解其设计意图的重要手段。

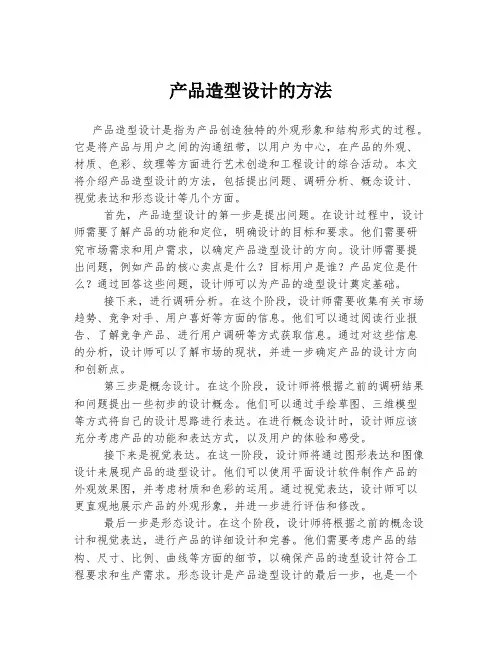

产品造型设计的方法产品造型设计是指为产品创造独特的外观形象和结构形式的过程。
它是将产品与用户之间的沟通纽带，以用户为中心，在产品的外观、材质、色彩、纹理等方面进行艺术创造和工程设计的综合活动。
本文将介绍产品造型设计的方法，包括提出问题、调研分析、概念设计、视觉表达和形态设计等几个方面。
首先，产品造型设计的第一步是提出问题。
在设计过程中，设计师需要了解产品的功能和定位，明确设计的目标和要求。
他们需要研究市场需求和用户需求，以确定产品造型设计的方向。
设计师需要提出问题，例如产品的核心卖点是什么？目标用户是谁？产品定位是什么？通过回答这些问题，设计师可以为产品的造型设计奠定基础。
接下来，进行调研分析。
在这个阶段，设计师需要收集有关市场趋势、竞争对手、用户喜好等方面的信息。
他们可以通过阅读行业报告、了解竞争产品、进行用户调研等方式获取信息。
通过对这些信息的分析，设计师可以了解市场的现状，并进一步确定产品的设计方向和创新点。
第三步是概念设计。
在这个阶段，设计师将根据之前的调研结果和问题提出一些初步的设计概念。
他们可以通过手绘草图、三维模型等方式将自己的设计思路进行表达。
在进行概念设计时，设计师应该充分考虑产品的功能和表达方式，以及用户的体验和感受。
接下来是视觉表达。
在这一阶段，设计师将通过图形表达和图像设计来展现产品的造型设计。
他们可以使用平面设计软件制作产品的外观效果图，并考虑材质和色彩的运用。
通过视觉表达，设计师可以更直观地展示产品的外观形象，并进一步进行评估和修改。
最后一步是形态设计。
在这个阶段，设计师将根据之前的概念设计和视觉表达，进行产品的详细设计和完善。
他们需要考虑产品的结构、尺寸、比例、曲线等方面的细节，以确保产品的造型设计符合工程要求和生产需求。
形态设计是产品造型设计的最后一步，也是一个细致入微的过程。
综上所述，产品造型设计的方法包括提出问题、调研分析、概念设计、视觉表达和形态设计等几个方面。

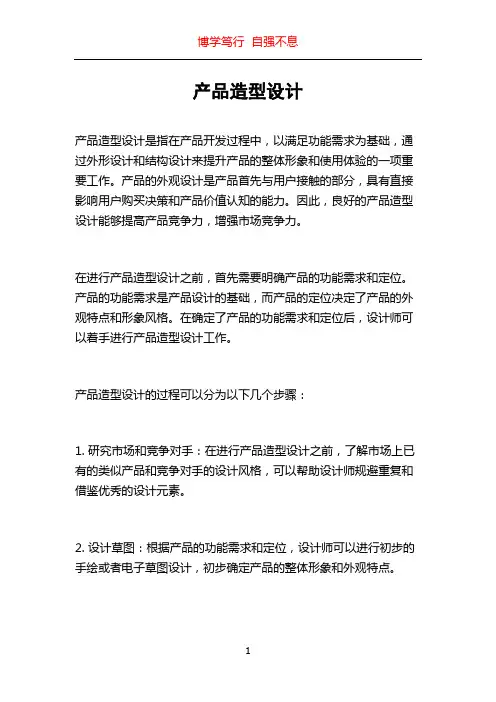

产品造型设计产品造型设计是指在产品开发过程中，以满足功能需求为基础，通过外形设计和结构设计来提升产品的整体形象和使用体验的一项重要工作。
产品的外观设计是产品首先与用户接触的部分，具有直接影响用户购买决策和产品价值认知的能力。
因此，良好的产品造型设计能够提高产品竞争力，增强市场竞争力。
在进行产品造型设计之前，首先需要明确产品的功能需求和定位。
产品的功能需求是产品设计的基础，而产品的定位决定了产品的外观特点和形象风格。
在确定了产品的功能需求和定位后，设计师可以着手进行产品造型设计工作。
产品造型设计的过程可以分为以下几个步骤：1. 研究市场和竞争对手：在进行产品造型设计之前，了解市场上已有的类似产品和竞争对手的设计风格，可以帮助设计师规避重复和借鉴优秀的设计元素。
2. 设计草图：根据产品的功能需求和定位，设计师可以进行初步的手绘或者电子草图设计，初步确定产品的整体形象和外观特点。
3. 三维建模：在确定了初步的产品造型设计草图后，设计师可以使用计算机辅助设计的软件进行三维建模，以更加真实地展现产品的外观设计。
4. 产品原型制作：根据三维建模得到的设计数据，可以通过快速成型技术制作产品原型，供设计师和团队进行验证和改进。
5. 产品细节设计：在确定了产品的整体形象之后，设计师会进行产品的细节设计，包括产品的表面纹理、色彩搭配和材质选择等。
6. 产品测试与改进：设计师在完成产品的造型设计之后，可以进行产品的测试和评估，检查产品在使用过程中的舒适性和易用性，并根据测试结果进行设计的改进和优化。
产品造型设计的成功与否，往往取决于设计师的创意和审美能力。
好的产品造型设计能够与用户进行情感共鸣，激发用户的购买欲望，使产品具有更高的商业价值。
另外，产品造型设计还需要考虑到制造的可行性和成本的控制，以确保设计的可实施性。
一个成功的产品造型设计案例就是苹果公司的iPhone。
iPhone以其简约、具有现代感的造型设计成为了时尚和高端的象征。

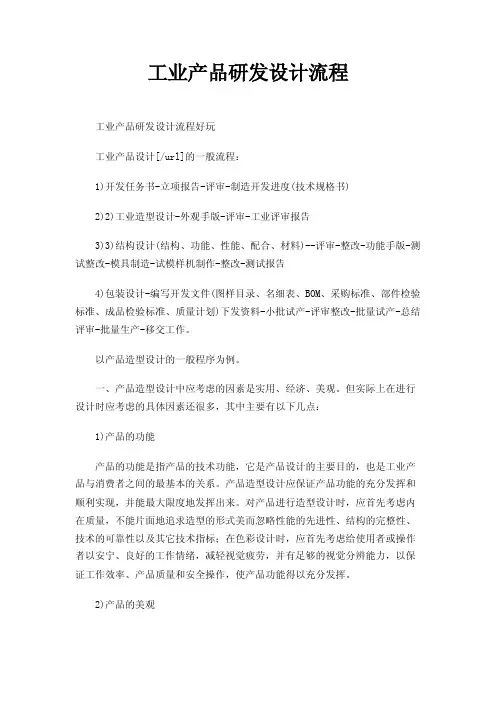

工业产品研发设计流程工业产品研发设计流程好玩工业产品设计[/url]的一般流程：1)开发任务书-立项报告-评审-制造开发进度(技术规格书)2)2)工业造型设计-外观手版-评审-工业评审报告3)3)结构设计(结构、功能、性能、配合、材料)--评审-整改-功能手版-测试整改-模具制造-试模样机制作-整改-测试报告4)包装设计-编写开发文件(图样目录、名细表、BOM、采购标准、部件检验标准、成品检验标准、质量计划)下发资料-小批试产-评审整改-批量试产-总结评审-批量生产-移交工作。
以产品造型设计的一般程序为例。
一、产品造型设计中应考虑的因素是实用、经济、美观。
但实际上在进行设计时应考虑的具体因素还很多，其中主要有以下几点：1)产品的功能产品的功能是指产品的技术功能，它是产品设计的主要目的，也是工业产品与消费者之间的最基本的关系。
产品造型设计应保证产品功能的充分发挥和顺利实现，并能最大限度地发挥出来。
对产品进行造型设计时，应首先考虑内在质量，不能片面地追求造型的形式美而忽略性能的先进性、结构的完整性、技术的可靠性以及其它技术指标；在色彩设计时，应首先考虑给使用者或操作者以安宁、良好的工作情绪，减轻视觉疲劳，并有足够的视觉分辨能力，以保证工作效率、产品质量和安全操作，使产品功能得以充分发挥。
2)产品的美观产品造型设计除了使产品充分地表现出其功能特点、反映先进的科学技术水平外，还要给人以美的感受。
因此，产品造型设计必须在表现功能的前提下，在合理运用物质设计条件的同时，要充分地把美学艺术中的内容和处理手法融合在整个产品造型设计之中，并要充分利用材料、结构、工艺等条件体现产品造型的形态美、色彩美、工艺美。
①形态美所谓形态美，就是产品具有整体性和规则性，使人感到产品很完善。
形态创造指某种特定的造型风格、合理的色彩搭配等，将各部分有机地结合成一整体，给人以一种美感。
②色彩美所谓色彩美，就是具有一定形态产品的色彩配置，给人以一种愉悦的快感。
工业设计部门工作流程
工业设计部门的工作流程主要包括以下几个步骤：
1 .需求分析：首先需要详细了解和分析客户的需求，包括产品用途、功能、外观、材料等各个方面。
在这个阶段，需要与客户进行深入的沟通，明确设计方向和目标。
2 .方案策划：根据客户需求和目标，进行方案策划，包括制定设计策略、进行市场调研、了解消费者使用习惯、分析同类产品的优缺点等。
3 .绘制效果图：根据方案策划的成果，工业设计师开始设计，并绘制出草图。
然后筛选出最佳的设计方案，准确表达量产产品时的虚拟真实效果。
4 .外观模型设计：根据确定的草图，进行外观模型设计，将产品的形态定型，同时考虑产品的整体美观和实用性。
5 .结构设计：在产品的形态出来后，工业设计部门可以着手进行内部结构设计，考虑客户的需求、消费者的使用习惯以及后期制作的生产工艺问题。
为模具加工提供准确可靠的数据，也是对产品设计的完善和规范。
6 .出模型试装：整体的设计完成后，需要进行落实到组装和生产问题上。
这一步是对造型内结构的仔细研究，是模具制造前的检验，试装没问题企业就可以申请认证以及制作模具批量生产。
7 .评估与修改：在模型试装完成后，需要对设计进行评估和修改。
这个阶段可能需要与客户进行进一步的沟通和协商，以确保满足他们的需求。
8 .提交成果：最后，将完成的设计方案提交给客户，并确保设计资料齐全。
以上就是工业设计部门的基本工作流程，每个步骤都需要严谨对待，才能确保产品的设计和生产顺利进行。
在工业设计过程中，设计师需要具备创新思维、扎实的专业知识和敏锐的市场洞察力，为客户提供最优的解决方案。
产品造型设计方法一、概述产品的造型设计是指通过对产品外观形式和结构的设计，以达到满足用户需求、表达产品特点和品牌形象的目的。
合理的造型设计可以提升产品的竞争力、增加用户的好感度，从而带来商业价值。
本文将介绍产品造型设计的方法和流程，帮助读者了解如何进行有效的产品造型设计。
二、市场调研在进行产品造型设计之前，首先需要进行市场调研。
通过市场调研，可以了解目标用户的需求、竞争对手的产品特点以及市场趋势等信息。
具体的市场调研方法包括问卷调查、用户访谈、竞品分析等。
通过市场调研可以为产品造型设计提供有针对性的参考信息，减少后续设计的偏差。
三、产品定位产品定位是指确定产品的定位和定位策略，包括产品功能、用户群体和市场定位等方面。
产品的定位将直接影响产品的造型设计，因此在进行产品造型设计之前，需要明确产品的定位。
产品定位应根据市场调研结果和企业的整体战略来确定，要和目标用户的需求相匹配，符合企业的品牌形象。
四、造型设计方法4.1 形式感设计形式感设计是指通过形状、线条、比例和纹理等手法，使产品在外观上更有吸引力和美感。
形式感设计可以通过不同的造型元素来表达产品的特点和品牌形象。
在进行形式感设计时，需要考虑产品的功能性、人机工程学、材质等因素，确保设计不仅外观美观，还能满足用户的使用需求。
4.2 色彩搭配色彩搭配是指在产品的造型设计中，运用不同颜色进行搭配，以表达产品的特点和品牌形象。
色彩搭配可以通过颜色的明暗、对比和饱和度等来实现。
在进行色彩搭配时，需要考虑到产品的功能、用户的审美偏好以及市场的趋势等因素，确保色彩搭配与产品的定位相符。
4.3 材质选择材质选择是指在产品的造型设计中，选择合适的材质来表达产品的特点和品质。
不同材质给人的感觉和效果是不同的，因此在进行材质选择时，需要考虑到产品的功能、用户的需求以及企业的定位。
材质选择应符合产品的功能需求，并与其他设计元素形成统一的整体效果。
4.4 结构设计结构设计是指在产品的造型设计中，考虑产品的结构形式和组成方式，以保证产品的稳定性和使用寿命。
產品造型及结构设计流程简介
造型及结构设计流程简介1.外型设计：由ID设计师按
产品定义进行设计或外包给设计公司进行设计，要求提供PRO/E的3D文件。
2.外型设计评审：由ID和ME联合组织对ID设计的可行性进行评审，判断是否符合产品定义的要求和结构设计的要求。
如不符合，则需设计修改并进行评审，直至符合设计要求为止。
3.MOCKUP制作与评审：按照评审后的设计文件进行MOCKUP制作，并进行MOCKUP评审。
4.结构设计
4.1结构详细设计：针对3D 的ID文档进行结构详细设计，设计过程需检查相关的资料是否齐备，正确，PCB及其组件文档是否正确？如3D文件是否符合结构设计要求？（如不符合，需先按照结构要求进行调整，然后开始结构设计）；4.2结构详细设计评审---结构设计完成后，需提交需求进行
所内评审，评审人员为本所的结构工程师及资深专家。
4.3 WORKING SAMPLE制作及验证：针对评审意见进行设计修改。
设计修改完成后，需提出结构模型制作需求，配合资源商工程师完成报价等商务活动，同时负责跟踪working sample完成及验证，并提交验证记录。
4.4设计文件修改：针对WORKING SAMPLE装机检查记录进行设计修改。
4.5开模前结构设计评审：由质量控制部组织开模前评审，从硬件及产业化、量产的角度考虑该项目的可行性及风险状态，以评估项目的整体风险。
5.外壳开模及试模
5.1开模前的准备：
5.1.1模具结构和商务评估：由商务人员综合考虑确定开模厂；由结构项目负责人组织模具厂对开模文档进行模具可行性评估。
5.1.2需提交的文档：
5.1.2.1模具制作清单：包括产品名称、产品材料、表面处理工艺、模穴数等相关信息。
参见《模具制作清单》模板.
5.1.2.2结构件BOM，参见《结构件BOM》模板，并在备注中写明哪些零件可借用以往产品。
5.1.2.3 2D图：需在模具开始制作后一周内完成2D图并发给模具厂。
2D图须按照东信统一模板进行设计，并由沈幸岷统一审核和组织放号。
5.2 模具设计图确认：结构项目负责人须组织相关人员对该产品的模具设计图进行确认。
主要涉及的内容；模具结构、进胶口位置及形式、分模线***位置及形状等。
5.3模具制作：一旦商务确认，结构项目负责人需以书面形
式和模具厂明确开模周期和确定T1、T2、T3时间，并严格按照开模时间表进行监控和技术支持，同时提供相关文档给模具厂。
5.3.1试模及T1的验证
试模一般由项目负责人到模具厂进行试模，与模具厂相关人共同检讨问题。
对于T1的样品及时进行装机验证，验证要有详细的验证报告并提出对策表，及时通知模具厂，便于修模。
开模到T1一般需要* 天。
5.3.2 T2验证
针对T1的问题，核查T2结构件，发现新的问题，形成详细的验证报告，便于后续修模，T2阶段一般需要*天的验证5.3.3 T3的验证
对于T3的结构件要求是符合结构设计，包括配色方案的确定（由ID工程师根据客户的需要进行配色验证，并将确定的、素材色号；油漆样板及牌号提供给模具厂），结构件可以进行封样，并进入量产的阶段。
若还存在小问题，需要尽快修模。
5.4模具确认：对模具厂提供的文件：全尺寸报告，模具设计图等进行确认。
6.其它结构的开模及准备
6.1项目负责人根据BOM的清单，编写结构件的SPEC及相关图档,根据图档要求联系相应供应商申样，以配合外壳的
T1 、T2及T3 ，对于关键结构件，如KEYPAD 等需要开模，验证。
6.2对于基本符合结构要求的图纸，要求送产品技术部做封样测试，详见《封样流程》
7.试产及产业化
7.1第一次试产：采用T2结构件，主要用于FTA测试及PRE CTA测试，结构件的需求数量按照项目计划进行准备。
7.2第二次试产：采用T3结构件，主要用于CTA测试及3C 测试，结构件的需求数量按照项目计划进行准备。
7.3结构件封样：工程师须对结构件样品进行设计确认，如符合设计要求，提交产业化部封样。
封样要求：至少10pcs 样品及图纸、SPEC（SPEC由供应商提供）。
7.4颜色标准封样及上下限封样：由ID设计师完成。
7.5包装盒、标签、说明书
7.5.1包装盒：ID设计师负责手机外观照片并跟踪其打样及封样。
7.5.2标签：结构工程师负责标签设计及打样，如属通用标签则采用相同原有标签，由行目肋理协助确定。
7.5.3说明书：ID设计师负责说明书的图片部分。
与软件部协作完成。
7.5.4 2D图图纸：按照BOM完成所有结构件的零件及装配件的2D图，并经标准化审核
8.文件备份：结构项目负责人需将该项目的外型和结构设计阶段性文件提交给项目助理进行备份。
9.造型结构开发总结报告：由结构项目负责人完成。
10.产品设计评审：由公司技术质量部组织评审，工程师须提供所需的相关文档。
