浅谈示波器观察RLC电路的相位关系的方法

rlc电路特性实验报告RLC电路特性实验报告引言：RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路，是电子学中的基本电路之一。

通过对RLC电路的特性进行实验研究，可以深入了解电路的振荡、滤波和共振等特性。

本实验旨在通过对RLC电路的实验研究，探索其特性及其在实际应用中的意义。

实验一：RLC电路的频率响应特性实验目的：通过改变输入信号的频率，研究RLC电路的频率响应特性，包括共振频率、带宽和相位差等。

实验步骤：1. 搭建RLC串联电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。

2. 逐渐改变信号发生器的频率，记录示波器上电压信号的变化。

3. 根据示波器上的波形图，确定共振频率、带宽和相位差。

实验结果与讨论：通过实验观察和数据记录，我们得到了RLC电路的频率响应特性曲线。

在实验中，我们发现当输入信号的频率与电路的共振频率相同时，电路的响应最大。

这是因为在共振频率下，电感和电容的阻抗相互抵消，电路的总阻抗最小，电流得到最大增强。

此外，我们还观察到在共振频率两侧，电路的响应逐渐减小，形成带宽。

带宽的大小取决于电路的品质因数，品质因数越大，带宽越窄。

此外，我们还测量了电路中电压和电流的相位差，发现在共振频率附近，相位差接近零，而在共振频率两侧，相位差逐渐增大。

实验二：RLC电路的振荡特性实验目的：通过改变电路中的电容或电感值，研究RLC电路的振荡特性，包括自由振荡频率、衰减系数和稳态响应等。

实验步骤：1. 搭建RLC串联电路，将信号发生器连接到电路的输入端，示波器连接到电路的输出端。

2. 逐渐改变电容或电感的值，记录示波器上电压信号的变化。

3. 根据示波器上的波形图，确定自由振荡频率、衰减系数和稳态响应。

实验结果与讨论：通过实验观察和数据记录，我们得到了RLC电路的振荡特性曲线。

在实验中，我们发现当电路中的电容或电感值发生变化时，电路的自由振荡频率也会相应改变。

自由振荡频率与电容和电感的数值有关，可以通过计算公式进行估算。

rlc电路实验报告RLC电路实验报告引言：RLC电路是由电阻（R）、电感（L）和电容（C）组成的电路，是电工学中的重要基础知识。

本实验旨在通过搭建和调试RLC电路，研究其频率响应特性以及相位差等参数，进一步加深对RLC电路的理解和应用。

一、实验目的本实验的主要目的是探究RLC电路的频率响应特性，包括电压幅值随频率变化的规律、相位差与频率的关系等。

二、实验器材和装置1.函数发生器：用于提供不同频率的交流电信号。

2.RLC电路实验箱：包括电阻、电感和电容等元件，用于搭建RLC电路。

3.示波器：用于观测电路中的电压波形和相位差。

三、实验步骤1.根据实验要求，选择合适的电阻、电感和电容数值，并搭建RLC电路。

2.将函数发生器的输出端与电路中的输入端相连，调节函数发生器的频率，并通过示波器观测电路中的电压波形。

3.记录不同频率下电压幅值的变化，并绘制频率与电压幅值之间的关系曲线。

4.调整函数发生器的频率，观测电路中电压波形与函数发生器输出信号的相位差，并记录数据。

5.根据实验数据，分析RLC电路的频率响应特性和相位差与频率的关系。

四、实验结果与分析通过实验观测和数据记录，我们得到了频率与电压幅值、相位差之间的关系。

根据实验数据，我们可以绘制频率与电压幅值的曲线图，并进一步分析电路的特性。

在低频区域，电阻对电路的影响较大，电容和电感的影响相对较小。

因此，电压幅值随频率的增加而线性减小。

当频率接近电路的共振频率时，电路中电压幅值达到最大值，此时电容和电感的作用相互抵消，电路的阻抗最小。

而在高频区域，电容的作用逐渐减小，电感的作用逐渐增大，导致电压幅值随频率的增加而逐渐减小。

相位差是指电路中电压波形与函数发生器输出信号之间的时间差。

根据实验数据，我们可以绘制相位差随频率变化的曲线图。

在低频区域，相位差接近0度，即电压波形与函数发生器输出信号几乎是同步的。

而在高频区域，相位差逐渐增大，电压波形滞后于函数发生器输出信号。

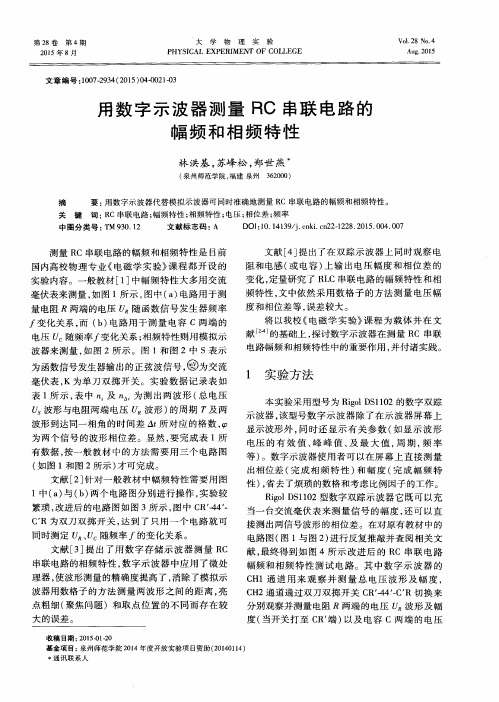

观测RLC串联电路的幅频特性和相频特性周鹏（辽宁石油化工大学教育实验学院0902）摘要:分别通过实验手段记录RC和RL及RLC串联电路电幅值和相位随频率变化的规律曲线路的电压幅值和相位随频率变化的规律曲线，观察电路的幅频特性和相频特性，并求得RLC电路的谐振频率和品质因数。

关键词：RLC串联电路，幅频特性，相频特性Observation RLC series circuit of amplitude frequency characteristics and phase frequency characteristicsChengZhigang(Liaoning university education experimental college 0902) Abstract:through the experiment method respectively record RC and RL and RLC seriescircuit electricity amplitude and phase on frequency and change rules curve road voltage amplitude and phase on frequency and change rules curve, observation of the circuit amplitude frequency characteristics and phase frequency characteristics, and get RLC circuit resonant frequency and quality factor.Keywords:RLC series circuit, amplitude frequency characteristics, phase frequencycharacteristics引言电容元件在交流电路中的阻抗会随电源频率的改变而变化的。

rlc电路特性的研究实验报告RCL电路特性的研究实验报告。

一、实验目的。

本实验旨在通过对RCL电路的实验研究，了解电路中电阻、电感和电容的特性，掌握电路中电压、电流和相位的关系，以及电路的共振现象。

二、实验仪器与设备。

1. 信号发生器。

2. 示波器。

3. 电阻箱。

4. 电感箱。

5. 电容箱。

6. 万用表。

7. 电源。

三、实验原理。

RCL电路是由电阻（R）、电感（L）、电容（C）三种元件组成的串联或并联电路。

在交流电路中，电阻、电感和电容对电流和电压的相位有一定的影响。

当频率改变时，电路中的电压、电流和相位也会发生变化，而共振现象是电路中特有的现象之一。

四、实验步骤。

1. 将电路连接好，保证连接正确无误。

2. 调节信号发生器的频率，观察示波器上电压波形的变化。

3. 改变电路中的电阻、电感和电容的数值，记录下相应的数据。

4. 测量电路中的电压、电流和相位，绘制相应的波形图和曲线图。

5. 观察电路的共振现象，记录下共振频率和共振时的电压、电流特性。

五、实验数据与分析。

通过实验数据的记录和分析，我们得出了以下结论：1. 当电路中的电容增大时，电路的共振频率减小，共振峰值电压增大。

2. 当电路中的电感增大时，电路的共振频率增大，共振峰值电压减小。

3. 当电路中的电阻增大时，电路的共振峰值电压减小，带宽变窄。

六、实验总结。

通过本次实验，我们深入了解了RCL电路的特性和共振现象，掌握了电路中电压、电流和相位的关系，以及电路中电阻、电感和电容对电路特性的影响。

同时，实验过程中我们也学会了如何使用信号发生器、示波器等仪器设备进行电路实验研究，提高了实验操作和数据分析能力。

七、实验存在的问题与改进。

在实验过程中，我们发现部分数据记录不够准确，需要加强对数据的记录和分析。

在今后的实验中，我们将更加细心地操作仪器设备，确保实验数据的准确性和可靠性。

八、致谢。

特别感谢实验指导老师在实验过程中对我们的指导和帮助，让我们顺利完成了本次实验。

RLC串联电路谐振时，电路中的电流与信号源电压相位一致1. 引言RLC串联电路的谐振特性在电子和通信领域中具有广泛的应用。

当电路发生谐振时，电路中的电流与信号源电压之间存在一定的相位关系。

本文将详细探讨RLC串联电路谐振时，电路中的电流与信号源电压相位一致的现象、原理、实验验证、实际应用和展望。

2. RLC串联电路基础RLC串联电路由电阻（R）、电感（L）和电容（C）三个元件串联而成。

在正弦交流电源的作用下，电路中会产生一定的电流。

电流与元件参数及电源频率有关，其行为受到KVL（基尔霍夫电压定律）的支配。

3. 谐振现象及其产生条件当RLC串联电路中的电阻、电感和电容满足一定条件时，电路发生谐振。

此时，电路的阻抗最小，电流最大。

谐振的产生条件由品质因数Q决定，即Q=ωL/R=1/ωC=√(L/C)/R，其中ω是角频率。

4. 电流与信号源电压相位一致的原理在RLC串联电路谐振时，由于电路的阻抗最小，因此电流的幅度最大。

此外，由于电感和电容的相位相反，导致电流与信号源电压的相位一致。

这一现象可以通过复数阻抗和相量图进行解释。

在相量图上，电感和电容的相量在复平面上的角度相反，因此在某一特定频率下，它们的相量之和为零，导致整个电路的阻抗最小。

此时，电流与信号源电压的相位一致。

5. 实验验证与结论为了验证RLC串联电路谐振时电流与信号源电压相位一致的现象，我们可以通过搭建实验电路并使用示波器和信号源进行测量。

首先，我们需要选择适当的电阻、电感和电容元件值，以满足谐振条件。

然后，通过信号源向RLC串联电路施加适当频率的正弦信号，观察并记录示波器上电流与信号源电压的波形及相位关系。

实验结果将验证在谐振条件下，电流与信号源电压相位一致的现象。

6. 实际应用与展望RLC串联电路谐振时电流与信号源电压相位一致的现象在通信、电子和微波等领域中有着广泛的应用。

例如，在通信系统中，利用这一现象可以实现频率选择和信号过滤功能。

rlc实验报告引言：RLC电路是由电阻（R）、电感（L）和电容（C）组成的一种电路，是电子学基础实验中常见的实验之一。

通过搭建和分析RLC电路，可以深入了解电流、电压和频率之间的相互关系，以及电路中能量的存储和传输。

本报告将详细介绍RLC实验的实验目的、实验步骤、实验数据及分析，以及实验结果的讨论与总结。

实验目的：1. 通过搭建和分析RLC电路的振荡特性，掌握电感（L）和电容（C）对电流和电压频率响应的影响。

2. 理解振荡电路中能量来源和能量转换的原理。

3. 通过实验数据的测量和分析，探讨RLC电路中相位差的变化规律及其与频率的关系。

实验步骤：1. 准备实验所需材料和器件，包括电感线圈、电容、电阻、信号发生器、示波器等。

2. 按照实验指导书给出的电路图，搭建RLC电路。

3. 调节信号发生器的频率，并使用示波器测量电流和电压的波形。

4. 记录测量数据，包括频率、电流、电压和相位差等。

5. 基于测量数据进行数据分析，计算电路的共振频率、品质因数等参数。

6. 对实验结果进行讨论与总结，结合理论知识进一步分析电路的特性和实验现象。

实验数据与分析：通过实验测量，我们得到了一组RLC电路的实验数据。

频率从100Hz逐步增加到100kHz，分别记录了电流、电压和相位差的数值。

接下来，我们将对这组数据进行进一步的分析。

首先，我们可以通过计算得到实验电路的共振频率，并与理论值进行比较。

共振频率是使得电路的电流达到最大值的频率。

根据实验数据反推出的共振频率为f0，而根据电感（L）和电容（C）的数值计算得到的共振频率为f0'。

通过比较f0和f0'的差异，可以分析实验结果与理论模型的偏差，进而找出可能存在的误差来源和改进措施。

其次，我们可以针对不同频率下RLC电路的相位差进行分析。

相位差是电流和电压之间的时间延迟，反映了电路元件对交流信号的响应速度。

通过绘制频率与相位差的关系图，我们可以发现相位差随频率的变化规律。

浅谈双踪示波器测量RLC交流电路相位关系的方法在交流电路中，我们知道，RLC电路［5］中的相位关系很重要，只有理清其中的相位关系，才能正确分析RLC电路。

那么，能不能用示波器来展示RLC电路中各物理量的相位关系呢？如何才能正确显示？对此，笔者进行了相关的研究和探索，阐明自己的观点，以此作为抛石引玉，望同行进行指点。

一、示波器的特点示波器除了能显示波的波形外，在测量物理量时还有其特定的特点：1、双踪示波器能测量波的周期、波的幅度示波器的工作原理告诉我们，通过内部的特制的矩齿波加在X方向的偏转板上，同时，把信号加在Y方向的偏转板上，这样，一列波的形状就可完全被展示开来。

利用这一特征，我们就可以借助辅助的工具就能测量波的周期、幅度。

2、双踪示波器能测量二列波的相位差［3］双踪示波器测量二列波相位差的方法如下：当示波器显示二列波时，先测出这二列波的周期T，再测出这二列波同在波峰或波谷时的时间差t，再应用下式关系式求出相位差：Δφ=t/T×2π。

3、示波器只能显示电压波形而不能显示电流波形示波器的特性能显示波的幅度大小，而幅度的大小通常通过电压的形式来反映。

一般情况下，示波器只能反映电压波形而不能显示电流的波形。

4、双踪示波器的接地端在其内部是共地在测量过程中应避免传输线的接地端被分开，否则，在接地端之间的电路将被短接而造成电路性质被改变，或短接间的电路波形将无法显示,屏幕显示的是一条直线。

二、用双踪示波器测量纯电感电路、纯电容电路中电流与电压的相位差下面仅以纯电感电路测电流与电压的相位关系为例。

前面已经提到，示波器只能显示电压波形而不能显示电流波形，那么，要测量纯电感电路、纯电容电路中电流与电压的相位差，必须要解决电流波形的显示。

如何把电流的波形原本的显示出来是解决这一问题的关键。

在此，只能对电路作一下技术处理来弥补这一限制：在电感L中串入一个阻值为1Ω的小电阻。

我们知道：I=U/R，且通过电阻的电流与加在电阻二端的电压其相位是同相，这样，我们可以把取自小电阻二端的电压UR波形可以看成是流过小电阻的电流波形，而小电阻与电感是串联，流过电感的电流与流过小电阻的电流是同一电流。

关于RC\RL电路中电流\电压相位关系的演示实验的研究作者：包克凡来源：《中国教育技术装备》2011年第14期1 确定教学模式作为课堂演示实验，希望通过教师的启发引导，帮助学生对实验进行观察思考以达到巩固理论知识，感性认识RC、RL电路相位的教学目的。

在学生理解理论知识的基础上，给出演示实验的教学设计，利用一定的教学模式实施实验。

实际教学中常采用图1所示教学模式。

在这一教学模式中，实验是基础，而教师的操作又必须通过学生的有效观察而起作用。

观察是关键，思维是核心，思维不仅是得到实验结论之必需，还可提高观察的质量，使操作更具有目的性和条理性。

2 理论依据这一实验的理论依据是相位角理论。

电容有一定容抗Xc=1/2πfC，在纯电容电路中电压滞后电流π/2。

在RC串联电路中，电容器上电压Uc位相永远比电阻上的电压UR的位相落后π/2，它们与总电压U之间的矢量关系如图2所示。

图中Φ角表示总电流I与总电压U的相位差。

若保持电源电压即总电压不变，改变电阻数值，即UR变化，则Uc将随之变化。

但Uc与UR的π/2夹角不变，那么Φ角将随UR也就是R的增大而减小。

可见，改变RC电路中电阻的数值，即可改变电源电压与电源电流之间的相位差，如图3所示。

在RL串联电路中亦类于此，它的相位矢量图如图4所示，其电压永远超前于电流。

根据矢量图可得出RC、RL电路相位角公式Φ=-arctg1/ωCR，Φ=arctgωL/R（注：其中Φ表示电压相对于电流的角度，所以在RC串联电路中是负角）。

以此理论依据则可设计出相应的实验来演示这个理论的正确性，并感性认识RC、RL电路的相位关系。

本实验是利用示波器来显示相位关系的。

在演示实验前，还必须让观测者学会怎样读波形，既从波形上感性认识相位关系、相位变化，又能定量读出其相位差。

用双踪示波器显示波形时，主要是利用“ΔΦ=2π×Δt/T”这一公式来计算出相位差。

其中T是波形中波的周期，Δt是两波形达到零点或最高点的时间差，一般都用方格数表示。
