计量标准技术报告-转速表检定装置

计量标准技术报告
计量标准名称汽车底盘测功机检定装置计量标准负责人
建单位名称（公章）
填写日期2019年4月
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (1)
三、计量标准器及主要配套设备 (2)
四、计量标准的主要技术指标 (3)
五、环境条件 (3)
六、计量标准的量值溯源和传递框图 (4)
七、计量标准的重复性试验 (5)
八、计量标准的稳定性考核 (7)
九、检定或校准结果的测量不确定度评定 (9)
十、检定或校准结果的验证 (16)
十一、结论 (17)
十二、附加说明 (17)
注：应当提供《计量标准的稳定性考核记录》
注：应当提供《检定或校准结果的重复性试验记录》。

军工行业常见第三方计量检测项目及标准广电计量杜亚俊军工 (1)电磁兼容试验 (1)测试标准 (1)军工飞机供电特性试验 (2)军用设备与分系统电磁兼容试验 (2)系统级电磁兼容试验 (3)环境与可靠性试验 (4)环境试验 (4)可靠性试验与分析 (4)力学环境类试验技术 (5)气候环境类试验技术 (5)综合环境试验 (5)整车试验 (6)仪器计量校准 (6)长度、力学类 (7)电学类 (8)热工、理化类 (9)军工我们的国防军工计量检测技术拥有五十年军工服务经验，传承军工技术，全国建有广州、长沙、武汉、无锡、天津、西安、北京，沈阳、成都、深圳10大军用实验室检测基地，辐射全国主要军工产业聚集地，同时配置国内外先进精密仪器9000多台/套，拥有各类技术人才1400多人，军工资质和测试项目齐全、试验设备先进、技术团队稳健，形成较强的军民融合型计量检测技术服务能力，能为各兵种装备部门、国防军工企业及科研院所从产品技术研发、设计、定型、样品生产到量产质控，提供计量校准、可靠性与环境试验、电磁兼容与安全测试、信息安全检测、技术培训与咨询等一站式的技术解决方案。

电磁兼容试验建有军标检测军用系统级1 0米法电磁兼容暗室1间、3米半电波暗室和军用专用电波暗室各1间，屏蔽室8间，具备了除R S 1 0 5外所有军标设备与分系统检测项目以及航空机载D O - 1 6 0 E / F / G除雷击外的所有电磁兼容和电源测试项目，可开展G J B 1 5 1 A / 1 5 2 A 1 8项试验、G J B 1 5 1 B 2 0项试验，军标系统级G J B 1 3 8 9 A 1 0项试验、G J B 1 9 2 8 6 5项试验，同时满足GJB181A飞机供电特性、GJB322A军用计算机通用规范、GJB3947A军用电子测试设备通用规范等电磁兼容试验要求。

可开展军用产品、汽车整车及零部件、航空电子产品、通信产品设备级电磁兼容检测及系统电磁兼容检测。

计量标准技术报告计量标准名称：透射式烟度计检定装置建立计量标准单位：遵义市产品质量检验检测院计量标准负责人：陆魁枢筹建起止日期：2011年9月目录一、建标计量标准的目的 (1)二、计量标准的工作原理及其组成 (1)三、选用的计量标准器及主要配套设备 (2)四、计量标准的主要技术指标 (3)五、环境条件 (3)六、计量标准的量值溯源和传递框图 (4)七、计量标准的测量重复性考核 (5)八、计量标准的稳定性考核 (6)九、测量不确定度评定 (7)十、检定或校准结果的验证 (10)十一、结论 (11)十二、附加说明 (11)投射式烟度计测量不确定度评定1适用范围适用于机动车检测用投射式烟度计的首次检定、后续检定和使用中检验结果不确定度的评定与表示。

2引用文件① JJG976-2010《透射式烟度计》计量检定规程 ② JJF1059-1999《测量不确定度评定与表示》 ③ JJF1033-2008《计量标准考核规范》3 测量方法检定烟度计吸收比N 示值误差时，标准中性滤光片为标准器。

当标准中性滤光片为某一标准透射比时，读取烟度计相应的吸收比N 示值，按公式＝ N –（1－ ）计算烟度计示值误差（输入量为烟度计吸收比示值N 、标准中性滤光片标准透射比，由此而计算出透射式烟度计的绝对示值误差。

4数学模型＝ N – （1－ ）式中：— 烟度计的吸收比N 示值误差；N — 烟度计的吸收比示值；— 标准中性滤光片的标准透射比值；用F 代表N,用f 代表因为各分量N 、 互不相关，由不确定度传播律得：)()()(222f u F u u +=∆5、不确定度分量的评定5.1被检烟度计引入的不确定度分量)(N u 主要来源于烟度计的测量结果的重复性及数显仪器的示值量化误差5.1.1被检烟度计的测量重复性引入的不确定度分量)(F u为得到本计量标准的重复性，用检定装置连续检定10次，所得测量各值如下： i F —每次测量的值，在以下的计算中标准中性滤光片示值f =50% ，被检透射式烟度计10次测试的平均值=i F 50%进行。

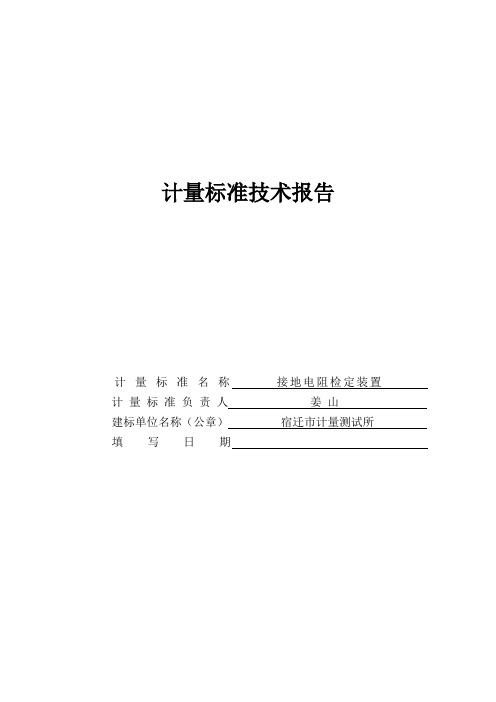

计量标准技术报告
计量标准名称接地电阻检定装置计量标准负责人姜山
建标单位名称（公章）宿迁市计量测试所填写日期
目录
一、建立计量标准的目的………………………………………………………………（）
二、计量标准的工作原理及其组成……………………………………………………（）
三、计量标准器及主要配套设备………………………………………………………（）
四、计量标准的主要技术指标…………………………………………………………（）
五、环境条件……………………………………………………………………………（）
六、计量标准的量值溯源和传递框图…………………………………………………（）
七、计量标准的重复性试验……………………………………………………………（）
八、计量标准的稳定性考核……………………………………………………………（）
九、检定或校准结果的测量不确定度评定……………………………………………（）
十、检定或校准结果的验证……………………………………………………………（）十一、结论……………………………………………………………………………（）十二、附加说明………………………………………………………………………（）
（注：素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注！）。

计量标准技术报告
计量标准名称：汽车底盘测功机标准装置
计量标准负责人： XXX 建标单位名称(公章)：市计量所填写日期：年月日
目录
一、建立计量标准的目的……………………………………………………… ( 3 )
二、计量标准的工作原理及其组成部分……………………………………… ( 3 )
三、计量标准器及主要配套设备……………………………………………… ( 4 )
四、计量标准的主要技术指标………………………………………………… ( 5 )
五、环境条件…………………………………………………………………… ( 5 )
六、计量标准的量值溯源和传递框图………………………………………… ( 6 )
七、计量标准的重复性试验…………………………………………………… ( 9 )
八、计量标准的稳定性考核…………………………………………………… ( 12 )
九、检定或校准结果的测量不确定度评定…………………………………… ( 13 )
十、检定或校准结果的验证…………………………………………………… ( 33 ) 十一、结论……………………………………………………………………… ( 34 ) 十二、附加说明…………………………………………………………………… ( 34 )
M等级
（0～10)s。

水电热工计量技术监督试题库填空题1)热工测量：指压力，温度等热力状态参数的测量，通常还包括一些与热力生产过程密切相关的参数的测量，如测量流量，液位震动，位移，转速和烟气成分等。

2)被测量measurand:被测量是指受到测量的量。

它可以是待测的量或已测的量。

3)影响量influencequantity:影响量是指不是测量对象但却影响被测值或测量仪器示值的量。

例如环境温度、湿度等。

4)测量范围measurementrange:测量范围是指测量仪器误差处于规定极限内的一组被测值，即由测量的上限值和下限值所确定的被测量的范围。

5)量程span:量程是指测量范围的上限值与下限值的代数差。

6)重复性repeatability:重复性是指在同一工作（测量）条件下，输入信号作正反全行程移动时，在同一行程方向连续多次施加同一输入信号所对应的输出信号的一致性。

7)线性度linearity:线性度是指变送器、传感器实际工作曲线与按规定方法拟合的工作直线之间的最大偏差与满量程输出的百分比。

拟合方法有端点直线、端点平移直线和最小二乘直线。

8)满量程输出full-spanoutput:满量程输出是指在规定条件下，变送器、传感器测量范围的上限输出值与下限输出值的代数差。

一般以理论特性直线的计算值为依据。

9)回差（迟滞）hysteresis：回差（迟滞）是指输入量作正、反行程连续增减时，同一输入量所对应的输出不一致程度。

10)可靠性reliability:可靠性是指产品在规定的时期和在一定的环境条件、维护条件和使用条件下能正常工作的程度。

11)热工测量设备：包括热工测量标准和试验设备，温度、转速、液位、物位、压力、液流等非电量的监测、转换、操作所使用的控制和显示仪表、计算机监控系统模拟输入量和模拟输出量等。

12)变送器transmitter:变送器是将被测量转换为与之有一定连续关系供传送的标准化输出信号的装置。

不论其输入量性质和大小如何，都具有如DC4mA-20mA、DC0V-10V等标准化输出量。

计量标准技术报告计量标准名称透射式烟度标准装置计量标准负责人建标单位名称院填写日期目录一、建立计量标准的目的……………………………………………（）二、计量标准的工作原理及其组成…………………………………（）三、计量标准器及主要配套设备……………………………………（）四、计量标准的主要技术指标………………………………………（）五、环境条件…………………………………………………………（）六、计量标准的量值溯源和传递框图………………………………（）七、计量标准的稳定性考核…………………………………………（）八、检定或校准结果的重复性试验…………………………………（）九、检定或校准结果的不确定度评定………………………………（）十、检定或校准结果的验证…………………………………………（）十一、结论……………………………………………………………（）十二、附加说明………………………………………………………（）注：应当提供《计量标准的稳定性考核记录》。

注：应当提供《检定或校准结果的重复性试验记录》。

九、检定或校准结果的不确定度评定透射式烟度计测量结果不确定评定1 测量方法1.1测量依据：JJG976—201 透射式烟度计 1.2 测量用标准器：标准中性滤光片透射式烟度计的光吸收比N 示值误差是其主要的技术指标。

2 建立数学模型，列不确定度式检定烟度计光吸收比N 示值误差时，标准中性滤片为标准器。

当标准中性滤光片为某标准透射比时，读取烟度计相应的光吸收比N 示值，按公式（B1）计算烟度计示值误差（烟度计光吸收比示值N 、标准中性滤光片标准透射比τ为输入量，烟度计示值误差∆为输入量的数学模型）。

)1(τ--=∆N （B1） 式中：--∆烟度计的光吸收比N 示值误差；N ――烟度计的光吸收比示值；--τ 标准中性滤光片的标准透射比值。

3 输入量的不确定度来源3.1 被检烟度计N 示值（测量不重复性）A u N u =)(1.13.2 被检烟度计N 示值（数显量化误差）12.1)(u N u =3.3 标准透射比值τ22)(u u =τ4 输入量的标准不确定度评定4.1 被检烟度计N 示值估计值（测量不重复性）的标准不确定度评定被检烟度计N 示值估计值的不确定度主要来源于烟度计N 的测量不重复性及数显仪器的示值量化误差。
