家电产品结构设计手册
- 格式：pptx
- 大小：658.32 KB
- 文档页数：50
下载文档原格式
合集下载

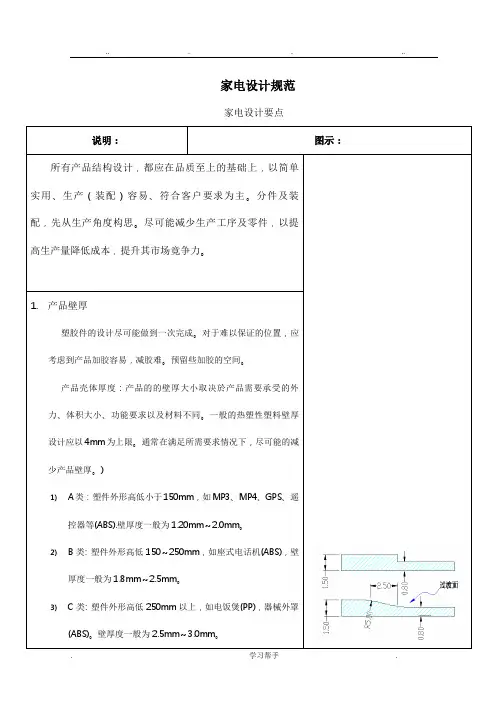

家电结构设计规范标准[详]
![家电结构设计规范标准[详]](https://img.taocdn.com/s1/m/7b18152a0b4e767f5acfce97.png)
5)产品的壁厚直接影响到其寿命及成本，过薄可能会造成制品强度和刚度不足，受力后容易翘曲变形。成型时流动阻力大，大型复杂的零件难以成形，使用过程容易变形破裂。过厚则增加材料的成本，成型周期加长，降低生产率，产品表面产生缩水、气泡等不良现象。
6)在产品壁厚设计时应充分考虑其体积大小、材质、使用场合。参考客户意见等资料。如果在使用过程中表面受外加力或气压水压等，更须作出适当计算。
2)B类:塑件外形高低150～250mm，如座式电话机(ABS)，壁厚度一般为1.8mm～2.5mm。
3)C类:塑件外形高低250mm以上，如电饭煲(PP)，器械外罩(ABS)。壁厚度一般为2.5mm～3.0mm。
4)D类：对于对壳体有特别要求的产品,如音箱(壁厚对音响效果影象较大)，壁厚由3.0mm～4.0mm不等。
1.70 3.20 1.30 2.00 3.50
1.40 3.00 1.00 1.60 2.60
1.00 2.60 0.70 1.20 2.50
8)丝头孔如果较深螺丝头孔应尽可能的加大以方便螺丝刀的操作。
9)A类产品常用螺丝为1.0～2.0。
B类产品常用螺丝为1.7～3.0。
C类产品常用螺丝为2.6～4.0。
2.止口：
止口在产品的组合中起到相互之间的定位、加固装配和调整接合线(夹口)的平整的作用。常用的有单止口和双止口(见图2-1)。
1)大部分产品使用的都是单止口,凸止口宽一般来为壁厚的0.45倍。高为宽度的1～1.5倍。(常用高度有0.8mm，1.0mm，1.2mm，1.5mm，2.0mm。体积大的产品还有3.0mm，4.0mm)。
C类产品装饰线为0.8x0.8。
装饰线与凹凸止口的间隙关系设计如（图3-1）。
图3-1
6)在产品壁厚设计时应充分考虑其体积大小、材质、使用场合。参考客户意见等资料。如果在使用过程中表面受外加力或气压水压等，更须作出适当计算。
2)B类:塑件外形高低150～250mm，如座式电话机(ABS)，壁厚度一般为1.8mm～2.5mm。
3)C类:塑件外形高低250mm以上，如电饭煲(PP)，器械外罩(ABS)。壁厚度一般为2.5mm～3.0mm。
4)D类：对于对壳体有特别要求的产品,如音箱(壁厚对音响效果影象较大)，壁厚由3.0mm～4.0mm不等。
1.70 3.20 1.30 2.00 3.50
1.40 3.00 1.00 1.60 2.60
1.00 2.60 0.70 1.20 2.50
8)丝头孔如果较深螺丝头孔应尽可能的加大以方便螺丝刀的操作。
9)A类产品常用螺丝为1.0～2.0。
B类产品常用螺丝为1.7～3.0。
C类产品常用螺丝为2.6～4.0。
2.止口：
止口在产品的组合中起到相互之间的定位、加固装配和调整接合线(夹口)的平整的作用。常用的有单止口和双止口(见图2-1)。
1)大部分产品使用的都是单止口,凸止口宽一般来为壁厚的0.45倍。高为宽度的1～1.5倍。(常用高度有0.8mm，1.0mm，1.2mm，1.5mm，2.0mm。体积大的产品还有3.0mm，4.0mm)。
C类产品装饰线为0.8x0.8。
装饰线与凹凸止口的间隙关系设计如（图3-1）。
图3-1
结构设计家电产品所有部件中英命名
磨擦甩色 颜色沉 颜色光亮 喷油表面不平滑 移印过多 移印不完整 丝印不良 印油过多
热熨不良 电镀不良 电镀阴阳色 电镀发黑 手指模印
杂声 电池弹簧凸出 接触不良及焊锡不良 间竭功能 无声 灯泡无光 电线凸出 电线甩掉 电线焊接不良 短路 开关不良 开关无功能 电路板松
超声不良 超声压花
贴纸翘起 热封不良 油渍 胶水渍 牙松 滑牙 公仔手脚不能动 混错装
screw rust 螺丝生锈 blister poor heat sealing &unse吸塑不良或无粘 excess material inside blister 吸塑有外来物件 incorrect blister used 错用吸塑罩 blister cannot stand 吸塑不能站立 blister card wrinkle 吸塑卡皱 blister card damage 吸塑卡烂 blister card poor die-cut 吸塑卡裁剪不良 fold mark on blister card 吸塑卡折痕 polybag damage 胶袋损坏 polybag shrinkage 胶袋缩水 j-hook damage/wrinkle 挂钩烂/皱 j-hook sticker dislocate 挂钩胶贴移位 butterfly hook damage/wrinkle 蝴蝶孔烂/皱 butterfly hook poor die-cut 蝴蝶孔裁剪不齐 fold mark on gift box 彩盒折痕 window box film stress 彩盒胶穿顶白 window box film detach 彩盒胶窗甩 window box film poor sealing 彩盒胶窗无粘合不良 window box flap seam open 彩盒缝口爆开 window box film poor transparen 彩盒胶窗透明度不良 missing accessories/componen 漏散件/附件 missing/wrong date code 漏/错日期印 missing instruction sheet 漏说明书 part dislocate 配件移位 包装 master carton shipping carton inner carton blister pack gift box pack instruction sheet bilingual pack 车缝及车梳 soft toy poor stuffing uneven stuffing stuffing disproportion poor sketching poor sewing seam allowance expose poor marrowing
家电设计规范
附加绝缘.一旦基本绝缘实效,为了确保安全防止触电,除基本绝缘外而设 置的另一种独立的绝缘. 双重绝缘.由基本绝缘和附加绝缘两种绝缘组成的绝缘. 加强绝缘.带电部件上的一种单独绝缘系统,在本标准所规定的条件下,它 提供的防触电保护程度,相当于双重绝缘. 2.4 O 类器具.依靠基本绝缘来防止触电的器具.如果有易触及的导电部件, 则这些部件与固定配电线路中的保护导线之间没有连接手段,万一基本绝缘损 坏,安全就依靠环境条件.O 类器具有一个局部或全部基本绝缘材料外壳,或者 有一个以适当绝缘把带电部件隔开的金属外壳. 如果具有绝缘材料外壳的器具有 内部接地部件措施,则认为是 I 类或 OI 类结构. OI 类器具.至少有完整的基本绝缘和装有接地端子的器具,但电源软线不 带接地导线,插头没有接地插脚,不能插入有接地插孔的电源插座.可以有双重 绝缘或加强绝缘的部件,可以有在安全特低电压下工作的部件. I 类器具.器具的防触电保护不仅依靠基本绝缘,而且有一个附加的安全措 施,它的易触及的导电部件被连接到固定线路中的保护接地导体上,一旦基本绝 缘失效使易触及的导电部件不变成带电部件. 此类器具可以有双重绝缘或加强绝 缘部件,可以有在安全特低电压下工作的部件. II 类器具. 器具的防触电保护不仅依靠基本绝缘, 而且提供双重绝缘或加强 绝缘的附加安全措施,但没有保护接地或依赖于安装条件的措施.此类器具可以 由维持保护电路连续性的装置, 但是该装置应在器具内部并使用双重绝缘或加强 绝缘予以触及的导电部件隔离,可以有在安全特低电压下工作的部件. III 类器具.依靠特低电压供电来防触电的器具. 2.5 特低电压.额定电压工作时导线间电压 42V,三相电源 24V. 安全特低电压. 导线间电压 42V, 三相电源 24V, 空载电压分别 50V, 29V.
家电结构设计常见尺寸-图文详解
3 8
H
d1=d-2x
5 8
H;d2=d-2x
3 8
H
H=√23 P=0.866025404P
D=内螺纹大径;d=外螺纹大径；D2=内螺纹中径；d2=外螺纹中径 D1=内螺纹小径;d1=外螺纹小径；P=螺距；H=原始三角形高度
9
粗牙螺纹尺寸查询
10
热铆铜螺母M1.4、M1.6、M2.0
11
热铆铜螺母M3.0、M4.0
家电设计常见尺寸
目录
一、壁厚 1)、1.2MM：无线网卡、阅读器、车载MP3播放器 2)、1.5MM：手机 3)、2.0MM-2.2MM：POS机 4)、2.5MM：便携B超 5)、3.0MM、4.0MM：牙科CT、开立B超
二、美观槽、止口、反插骨 三、螺丝柱、热熔铜螺母 四、卡扣 五、软胶拉住 六、按键间隙、按键设计（弹性壁） 七、开口尺寸：IC卡、SD卡、SIM卡、T-F卡 八、电池仓、电池门扣
2 2
一、产品壁厚
1)、壁厚1.2MM产品：无线网卡、2)、壁厚1.5MM产品：手机 3)、壁厚2.0MM-2.2MM产品：4)、壁厚2.5MM产品：便携B超
阅读器、车载MP3播放器
POS机
无线网卡 阅读器
终端机
POS机
车载MP3
3
壁厚3.0MM、4.0MM产品
5)、3.0MM、4.0MM：牙科CT、开立B超、汇影B超
倒C角
16
六、按键间隙、按键设计（弹性壁）
硅胶按键
17
拨动键
周边间隙0.1
预留行程
18
POS机P+R按键
19
阅读器复位键
按钮
热熔柱
20
电子书P+R侧键
lifesmart_v20.7.pdf 产品手册说明书
产品手册杭州市滨江区滨康路352号中控信息大厦A座10-11楼 杭州行至云起科技有限公司深圳市南山区沙河西路3011号白沙新兴产业园1幢7楼C区成都市武侯区天府二街复地复城国际T1-2902热线电话商务合作********************400-886-1911官方公众账号目录控制中心超能面板Nature 视界 智慧网关红外遥控碗智慧魔镜01 03 04 04 05电气面板辰星开关恒星开关玉系开关流光开关调光开关极星开关插座系列07091113151515氛围灯光量子灯PLUS量子灯带幻彩灯带智能灯泡蓝牙灯泡门廊壁灯383838383838窗帘系统智能开合帘电机智能卷帘电机智界窗帘控制器窗帘控制面板30303031暖通系统地暖控制面板新风控制面板风机盘管控制面板暖气温控阀中央空调线控器中央空调智控网关333435363636安防门锁可视门锁智能门锁（经典版）耶鲁门锁212223安防摄像头FRAME 摄像头云眸室内摄像头云视户外摄像头282828其它奇点开关模块随心开关紧急按钮通用控制器44444444传感器系列动态感应器门禁感应器燃气感应器烟雾感应器水浸感应器环境感应器甲醛感应器CO2感应器PM2.5感应器雷达感应器一氧化碳感应器智能声光报警器171717171818181819191919影音系统SONOS音箱背景音乐智能音箱394042超能面板是一款多功能全屋智控面板，外观及界面均由获得德国红点奖和iF奖的设计团队倾力打造。
采用4英寸IPS超清多彩屏，可通过多点触控屏操控家中各类智能设备，一键启动离家模式、睡眠模式、观影模式、用餐模式等不同的智慧场景，精准控制窗帘的开合程度，调整灯光亮度与颜色，调节空调温度等。
同时这款面板可作为网关使用，添加其它智能家居设备实现全屋控制，也可作为智能开关被添加到用户的全屋智能系统中，支持多种工作模式。
墙外面板：86*86*11mm整机尺寸：86*86*36mm屏幕规格：480*480P/720*720P操作系统：Linux/Android供电方式：零火线100-240V AC 无线通讯:Wi-Fi+CoSS/Wi-Fi+CoSS+蓝牙无线传输距离：200m(开放场) 最大负载:交流负载单路阻性负载500W，感性、容性负载200W超能面板/超能面板S4英寸IPS超清多彩屏多点触控毫秒级响应86开关无缝升级智能场景控制扁平化极简界面安全用电IPSNature视界重新定义了家庭场景下的全屋智能交互体验，既是智能家居的控制中心，又将可视对讲、物业消息推送、周边O2O商业集于一身，助力地产实现业主运营和数字化转型。
产品结构设计基础与实例应用
产品结构设计基础与实例应用产品结构设计是产品开发过程中的重要环节之一，它涉及到产品的外观、功能、性能等方面，直接关系到产品的质量、市场竞争力和用户体验。
本文将从产品结构设计的基础知识入手，阐述其实例应用。
一、产品结构设计的基础知识1. 产品结构设计的概念产品结构设计是指在确定了产品的功能和性能需求后，根据工艺要求和市场需求，将各个零部件组合成一个完整的、具有特定功能和性能的整体。
2. 产品结构设计的原则（1）功能完备：产品应满足用户需求，并且在同类竞品中具有较强竞争力。
（2）制造简单：尽可能采用标准件和模块化设计，降低生产成本。
（3）易维护：考虑到后期维护和升级，设计时应尽可能方便拆卸和更换部件。
（4）美观实用：在满足功能需求的前提下，注重外观设计与人机交互体验。
3. 产品结构设计的步骤（1）确定总体布局：根据功能需求确定各个零部件之间的布局关系。
（2）确定零部件的功能和性能：根据总体布局，确定各个零部件的功能和性能要求。
（3）设计零部件：根据功能和性能要求，对各个零部件进行设计。
（4）组装测试：将设计好的各个零部件组装成整体，并进行测试和调试。
二、产品结构设计的实例应用1. 汽车结构设计汽车是一个典型的机械电子一体化产品，其结构设计涉及到外观、底盘、发动机、传动系统、悬挂系统等多个方面。
在汽车结构设计中，需要考虑到安全性、舒适性、节能环保等因素。
例如，在车身外观设计中，需要考虑到空气动力学原理和美学原则；在底盘设计中，需要考虑到悬挂系统对行驶稳定性和舒适性的影响；在发动机和传动系统设计中，需要考虑到动力输出和燃油经济性的平衡。
2. 家电结构设计家电产品包括电视机、冰箱、洗衣机等多种类型，其结构设计主要涉及到外观、功能和使用便捷性。
在家电产品结构设计中，需要注重人机交互体验。
例如，在电视机结构设计中，需要考虑到屏幕大小、分辨率和观看角度等因素；在冰箱结构设计中，需要考虑到保温性能和储物空间的合理利用；在洗衣机结构设计中，需要考虑到清洗效果和操作便捷性。
海尔品牌指导手册
海尔网罗生活智慧， 为千家万户打造不 拘一格的智能家居 体验
睿智的 理解的 探索的 多样的 鼓舞的
接触点
接触点
视觉标准评估
10
基础系统
基础系统 | 标识
11
品牌标识是品牌识别的根本元素， 也往往是在不同 接触点上形成视觉印象的第一要素。经过深入细致 的设计探索， 我们完善了海尔标识的字母、 间距和图 形， 发展出了更为完美精致的标识。 通过实现极致平 衡， 我们的新标识在观感上得到了进一步优化。
灰色值从15％到85％的灰色色调， 可作为背景和辅助色彩， 支持整个视觉系统， 但不应过多使用。
基础系统 | 字体
18
AaBbCc
Effra Light
Effra Regular
ห้องสมุดไป่ตู้
Effra Medium
ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz 0123456789
经过深入的调研分析， 我们为海尔定义了全新的品牌 定位和承诺， 这将引领企业的未来走向。 海尔的承诺是 “海尔网罗生活智慧， 为千家万户打造 不拘一格的智能家居体验。 ”
为履行这一承诺， 海尔品牌标识需要进行优化， 在视觉上呈现出科技智慧的形 象， 将品牌塑造成值得信赖的合作伙伴。 品牌战略的变化要求品牌从 “注重情感诉求的服务型企业” 转型为 “注重科技， 提供服务与解决方案的企业” 。
因此， 我们必须确保品牌标识在所有媒介上的正确 呈现， 杜绝品牌标识被以任何形式歪曲或错误呈现 的情况产生。
在所有情况下， 以上的呈现方式都应坚决杜绝。
基础系统 | 标识在版面上的使用
16
我们的 网络平台 你的 专属解决方案

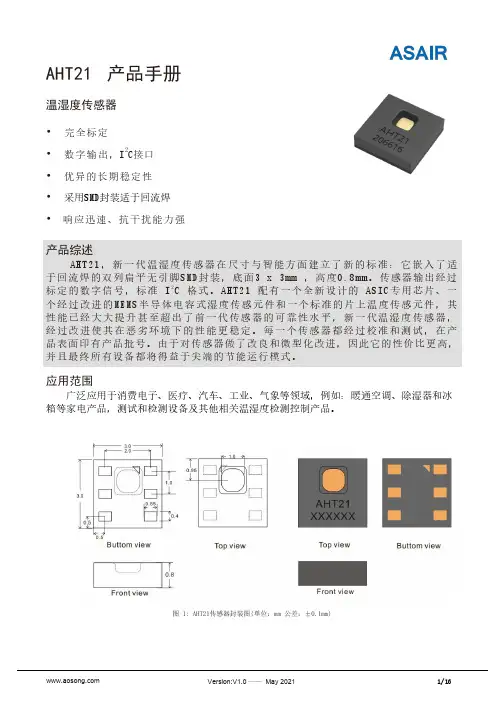

AHT21 产品手册说明书
AHT21产品手册•完全标定•数字输出，I2C接口•优异的长期稳定性•采用SMD封装适于回流焊•响应迅速、抗干扰能力强产品综述AHT21，新一代温湿度传感器在尺寸与智能方面建立了新的标准：它嵌入了适于回流焊的双列扁平无引脚SMD封装，底面3x3mm，高度0.8mm。
传感器输出经过标定的数字信号，标准I2C格式。
AHT21配有一个全新设计的ASIC专用芯片、一个经过改进的MEMS半导体电容式湿度传感元件和一个标准的片上温度传感元件，其性能已经大大提升甚至超出了前一代传感器的可靠性水平，新一代温湿度传感器，经过改进使其在恶劣环境下的性能更稳定。
每一个传感器都经过校准和测试，在产品表面印有产品批号。
由于对传感器做了改良和微型化改进，因此它的性价比更高，并且最终所有设备都将得益于尖端的节能运行模式。
应用范围广泛应用于消费电子、医疗、汽车、工业、气象等领域，例如：暖通空调、除湿器和冰箱等家电产品，测试和检测设备及其他相关温湿度检测控制产品。
图1:AHT21传感器封装图(单位：mm公差：±0.1mm)传感器性能相对湿度参数条件最小典型最大单位分辨率典型-0.024-%RH 精度误差1典型-±2-%RH 最大见图2-%RH 重复性--±0.1-%RH 迟滞--±1-%RH 非线性--<0.1-%RH 响应时间2τ63%-<8-s 工作范围extended 30-100%RH 长时间漂移4正常-<1-%RH/yr表1湿度特性表图225℃时相对湿度的典型误差和最大误差电气特性参数条件最小典型最大单位供电电压典型 2.2 3.3 5.5V 供电电流,IDD 5休眠--250nA 测量-980-µA 功耗5休眠--0.8µW 测量- 3.2-mW通讯两线数字接口，标准I 2C协议表2电气特性1此精度为出厂检验时，传感器在25℃供电电压为3.3V条件下的测试精度。
家庭用果蔬榨汁机设计说明书
目录摘要 (2)Abstract (3)第一章绪论 (4)1.1 论文概述 (4)1.2 选题背景 (4)1.3 榨汁机国内外发展现状 (5)1.3 本文研究内容 (7)第二章榨汁机原理介绍 (9)2.1 榨汁机分类 (9)2.2 家庭用离心式果蔬榨汁机原理 (11)2.3 榨汁机使用注意事项 (13)2.4 本章小结 (13)第三章榨汁机机构设计 (14)3.1 榨汁机选购方法 (14)3.2 载荷受力分析 (14)3.3 齿轮设计 (17)3.4、电机选型计算 (22)3.5、轴的设计 (23)3.6、螺栓校核计算 (28)第四章果蔬榨汁机三维建模 (31)4.1 SolidWorks三维建模技术 (31)4.2 果蔬榨汁机三维建模 (31)4.3果蔬机装配 (46)4.4 本章小结 (50)参考文献 (51)致谢 (52)摘要随着现代生活步伐的加快，健康问题已经成为了人们关注的焦点，各种健康知识更是成为了茶余饭后的话题，其中鲜果汁更是被越来越多人所了解。
每天早晨喝一杯鲜果汁或蔬菜果汁，有增加活力及稳定血压等功效，特别是老人小孩，单单吃水果既不容易消化，更不容易吸收。
几乎所有蔬菜果汁皆有帮助排便的功能，有习惯性便秘的人最适合用蔬菜果汁来调整体质。
现在的家居生活都讲求时尚简单，如果说低碳成为了节能减排的代名词的话，那么家电绝对是低碳的先行者，因为家居生活所用到的燃气和电能都是消耗比较大的，所以一些低能耗的产品受到欢迎。
本文所设计的自动化离心式水果榨汁机，主要包括齿轮机构的设计，轴的安装及校核，轴承的选型计算，载荷的确定，总体的布局以及电机进行选型，最后废料回收装置以及出汁口进行设计。
，根据设计参数，针对工作中存在的情况，进行了关键部件的选型设计以及校核，最后根据理论参数，对离心水果榨汁机进行三维建模。
关键词: 榨汁机、结构设计、三维建模、复杂性AbstractWith the development of modern, health issues have become the focus of attention, all kinds of health knowledge is becoming a topic of gossip, the fresh fruit juice is known by more and more people. Drink a cup of fresh fruit or vegetable juice every morning, increased activity and stable blood pressure and other functions, especially the old people and children, just eat fruit is not easy to digest, but not easy to absorb. Almost all vegetable juice has help defecation function, there habitual constipation person most suitable for vegetable juice to adjust physique. Now Home Furnishing life all about fashion simple, if low carbon has become synonymous with energy saving and emission reduction of words, then the appliance is absolutely is a forerunner of low carbon, because the use of Home Furnishing life gas and electric energy consumption is relatively large, so some low energy consumption products welcomed.In this paper, the design of automatic centrifugal fruit juicer, mainly including the design of the gear mechanism, installation and check of shaft, and bearing selection calculation, the determination of load, the overall layout and selection of motor, finally the waste recycling equipment and design of juice.Keywords：juicer the structure design 3d modeling and complexity第一章绪论1.1 论文概述目前榨汁机的消费群体主要有两类：一类是有孩子或老人的家庭，孩子容易挑食而老人牙齿不好，自己榨果汁可以满足他们摄入足够的营养；另一类是追求时尚及生活品位的年轻人，榨汁机满足了他们崇尚个性口味的需求。
洗碗机结构设计
目录摘要Abstract第一章绪论 (1)1.1课题的提出及其研究的意义 (1)1.2家用洗碗机综述 (2)1.2.1洗碗机的分类 (3)1.2.2家用洗碗机的基本结构 (3)1.2.3家用洗碗机的工作原理 (7)1.2.4国外洗碗机的发展历程及其代表性产品 (10)1.2.5国内洗碗机的发展历程及几个洗碗机品牌的特点 (13)1.3课题研究的主要工作 (16)第二章超声波清洗 (17)2.1声波 (17)2.2超声波清洗及特点 (19)第三章结构设计 (21)3.1总体方案设计 (21)3.2重要部件的设计 (22)3.2.1超声清洗系统 (22)3.2.2喷臂冲洗系统 (24)3.2.3水位系统 (25)3.3结构总成 (26)第四章总结与展望 (28)4.1总结 (28)4.2前景展望 (29)参考文献 (30)致谢 (31)摘要随着人们生活品质的提高和工作节奏的加快，人们选择家电的标准也由原来的单一追求功能实现而逐步转向以节能、安全、环保为根本目标。
改革开放以来，我国家电产品普及程度已经相当高，然而家用洗碗机却一直是一块存在巨大市场潜力而又未被开发的领域。
这主要是由于传统的洗碗机产品不能适应中餐餐具的洗涤要求，并且洗涤时间长，能耗大。
针对这种问题，提出将超声清洗技术应用于家用洗碗机领域，开发出一款节能环保型家用超声洗碗机。
针对超声清洗和餐具洗涤各自的特点，以及使用要求，对这款洗碗机在整体结构做出了全新的设计。
结构方面，采用不锈钢清洗槽;通过对超声系统、多方位喷淋系统和水位控制系统的设计，使结构更紧凑、易控制，且清洗效果更好;洗涤工艺方面，通过铝箔腐蚀法，分析超声洗涤槽内的相对空化强度，·给超声清洗参数的选择提供依据，继而通过正交试验优选出超声洗涤参数和洗涤流程，最后选定超声功率300w、扫频、清洗时间9min、室温以及由45℃热水冲洗(5min)→超声洗(9min)→60℃水冲洗((5min)的洗涤流程为最佳洗涤流程。
(完整版)产品结构设计-章2
铆钉孔的排列 设计根据连接 设计强度要求， 主要考虑铆钉 承受的载荷， 按照材料力学 原理求解。图 2-4为制动器 摩擦片的铆接 设计实例。
胶接
胶接是用胶粘剂将被连接件表面连接在一起的过程，也称粘 接。交接与其他连接方式比较，有如下特点：
1)应力分布均匀，可提高接头抗疲劳强度和使用寿命，提高 构件的动态性能。
楔键连接易造成毂 与轴的偏心，故主 要用于对中性要求 不高、低速和载荷 平稳的使用场合。
常用螺钉如图2-9所示。各种螺钉的特点和用途不同，使用中应合理选择。
普通机用螺钉的适应性最广，螺纹部分多采用公制螺纹制 成，常用于金属件的连接，需在被连接机体上预制与之相匹配 的螺纹孔。在金属薄板或非金属材料如塑料件上制螺纹孔，使 用中易出现“易扣”现象而失效。因此，金属薄板，常在连接 局部焊接加强块，在加强块上制螺纹孔；用于塑料等软的零件 时，较好的方法是在连接部预埋带螺纹孔的金属件。
销的作用有多种，参见图2-13~图2-17。其中，起安全保护作用时，销的强度应低于零件强 度，从而在机械超过负荷时，销先断裂；作为铰链轴的销轴，当轴径较小时，常在端头部 与零件铆接在一起防止脱落，如手表、自行车链等；用于活动连接的销轴，可采用简易插 销，易于装拆，如矿山车斗间的挂接。
起安全保护作用时，销的强度应低于零件强度，从而在机械超过负荷时，销先断裂。
2)整个胶接面都能承受载荷，总的机械强度比较高。 3)减轻结构重量，胶接表面平整光滑。 4)具有密封、绝缘、隔热、防潮、减震的功能。 5)可连接各种相同或不同的材料。 6)工艺简单、生产效率高。
胶接的主要缺点有：强度不然其他形式，耐高、低温性较 差，有老化问题。
胶接已广泛用于 电器、仪表、小 家电及玩具等产 品结构中。图25所示的铝合金 硬盘壳体就是采 用胶接方式固定、 单、耐用及便于加工制造。
junker-home 容格家电产品手册说明书
200232129212100054009900688201961807083号容格产品手册烘焙烹饪烟灶组合餐具洁净保鲜制冷容格家电 质享百年容格，全新设计灵感打造摩登精致厨房时髦、现代、精致、高雅，源自德国的 JUNKER 容格嵌入式厨房电器，让您在享受高品质烹饪结果的同时，尽享烹饪乐趣。
全新容格烤箱采用优雅的黑晶玻璃，配备10种自动程序和高温易清洁功能，每一次烹饪结果品质如一，并且免除清洁烦恼：烹饪从此变得简单而令人愉悦。
同样秀外慧中的容格吸油烟机，凭借强劲的大吸力时刻保持厨房空气洁净，更通过智能易清洁功能，让烟机内部洁净如新。
搭配精准控制火候的容格燃气灶，即使是敞开式厨房也能尽享中式烹饪乐趣。
而对于追求生活品质的现代化家庭而言，有必要配备一台容格嵌入式洗碗机，其超乎想象的洗涤效果，让高档餐具得到专业呵护。
针对中式烹饪习惯而设计的灵活碗篮，更适合中国人的洗碗机。
全嵌式容格冰箱，有效防冷凝的贴心设计，让使用更安心。
把冰箱藏入橱柜，让厨房设计更加整体。
柏丽专属 博西出品容格是BSH集团的专业厨房电器品牌，在德国，基于对高品质极致追求的理念高度一致，容格与柏丽达成长期战略合作伙伴。
2018年，这一战略关系延伸到中国，柏丽中国正式成为容格在中国的独家合作渠道。
秉承着眼未来，质量为先的理念，容格将携手柏丽，以全新设计理念打造摩登精致厨房，为用户提供更加完美的一体化厨房解决方案。
18701990s190420111950s2018一个半世纪专注于厨房，品质一以贯之1870年一切始于 1870 年。
以生产高品质缝纫机著称的容格先生和鲁赫先生开始将产品范围扩大至慢燃炉领域，并继而在全球范围内销售。
与此同时，公司第一款燃气炉也投入研发。
1990年代在公司成立大约130年之后，容格推出功能齐全的全系列嵌入式厨房电器，并且烤箱和灶具一直在历史悠久的德国品牌中占据核心地位。
1904年燃气炉系列产品面世，它的诞生对于生活品质的改善是革命性的，它极大的丰富、简化了家庭生活，重要性日益凸显。
根德全系产品手册说明书
THE NEW HOME目录品牌历史品牌宣言产品品质领先科技卓越设计社会责任冰箱产品洗衣干衣洗碗机产品烤箱蒸箱灶具产品烟机产品安装图0103050709111321374551555970年匠心工艺，只为每一个家庭1945年，Max Grundig先生在德国创立了Grundig根德，70多年后的今天，Grundig根德已成为欧洲最大的全系列家用电器供应商之一、德国高端家电品牌的代名词。
70年匠心工艺与典雅设计于一身，完美诠释着德国高端家电品牌的精神内涵，凭借其高品质的产品及客户至上的策略在德国市场享有超过90%的品牌知名度。
家，是全人类共同的羁绊。
“家”、Home、Family……这些字眼总能给人以幸福感。
家的羁绊来自哪里？亲人、爱人、美食、安全感，当然，也少不了Grundig根德带来无与伦比的家居体验。
不仅如此，Grundig根德还与世界著名的米其林三星级大厨Massimo Bottura及“精神食粮”协会合作，专注于减少全球范围内的食物浪费。
Grundig根德的目标，不仅仅是每一个小“家”，更是地球这个大家庭。
产品品质 | 06您的家居体验是对于我们产品的终极检验。
下午6点完成晚饭的烹饪，并准备摆盘。
晚餐的餐具已经清洁好。
我们相信好的设计可以带来卓越的品质而成为经典。
好的设计不仅让外观更美观，更能让您的生活像一缕清风一样轻松、快捷和享受。
在2017年我们获得了4项红点设计大奖，而除了这项德国知名奖项，我们还获得了CES创新大奖。
我们只有在产品达到最高标准的时候才会感到满足。
而这就是设计的力量，让家变得更美好。
GNU 41836 X11 | 社会责任社会责任 | 12减少食物浪费的战争始于我们每个家庭的厨房中我们和屡获殊荣的米其林三星级大厨MassimoBottura发起的非营利项目“Food for Soul”加入这场运动吧！（网址：）FULL FRESH+ 全效养鲜希望留住新鲜？那就给它一个舒适的家GKN18920IFRX净味致鲜利用紫外线照射光触媒产生氧化能力极强的自由氢氧基和活性氧，破坏细菌的细胞膜和固化病毒的蛋白质，从而达到全面高效除臭，让你的冰箱真正保持清新健康。
家电结构工程师岗位职责
家电结构工程师岗位职责
家电结构工程师是在家电行业内负责研究和设计家电产品结构
的专业人士,其岗位职责主要包括以下几个方面：
1、产品研发设计：负责面向市场需求分析及产品设计,根据市
场调研,提出改进和创新设计方案,制定结构设计方案,并进行产品样
板的制作和测试。
2、产品结构计算：根据家电产品的性能要求，进行结构设计的
初始计算，包括：选型计算、材料力学计算、应力和振动分析和其
他相关参数的计算。
3、技术方案的制定：根据市场和客户需求,研究家电产品的技
术方案,包括产品设计、承载能力、材料等方面技术方案的制定。
4、质量优化：负责产品质量优化,包括结构设计优化,优化后的
产品试制和测试,并不断进行改进,提高产品质量。
5、技术标准的制定：制定家电产品的技术标准,包括产品结构、性能、质量、安全等方面的标准,以及为产品测试和质量控制提供技
术支持和标准。
6、技术指导及验收：对产品制造过程中出现的技术问题提供技
术指导,并进行现场验收和技术服务,确保产品结构的安全性和可靠性。
7、技术和设计团队的组织与管理：对技术和设计团队的组织和
管理,包括团队成员的招聘、培训、管理及激励等。
总之, 家电结构工程师需要在家电产品的结构设计、技术方案
制定、质量控制、技术指导和团队管理等方面发挥重要的作用，为
整个家电行业的研发和制造工作提供技术支持和保障。
家电产品的结构强度分析与优化考核试卷
6.在家电产品结构强度分析中，以下哪些参数是弹性的基本参数？()
A.弹性模量
B.泊松比
C.屈服强度
D.极限强度
7.以下哪些情况可能导致家电产品结构失效？()
A.超出材料的屈服强度
B.超出材料的弹性极限
C.长时间承受低于屈服强度的载荷
D.疲劳损伤
8.以下哪些方法可以用来降低家电产品结构的应力集中？()
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.家电产品结构强度分析中，以下哪些因素会影响结构的稳定性？()
A.材料
B.尺寸
C.外形
D.使用环境
2.以下哪些方法适用于家电产品的结构强度分析？()
A.有限元分析
B.实验测试
C.理论计算
D.外观评估
2.在结构优化中，增加材料厚度总是能够提高结构的强度和稳定性。（）
3.家电产品的结构设计过程中，美观性比安全性更重要。（）
4.有限元分析可以精确模拟复杂结构的受力情况，不需要实验验证。（）
5.在家电产品的材料选择中，成本是唯一需要考虑的因素。（）
6.疲劳损伤只会发生在超出材料屈服强度的载荷条件下。（）
2.描述有限元分析在家电产品结构强度分析中的应用，并说明其优点和局限性。
3.请结合实例说明家电产品结构设计中如何通过优化来提高疲劳寿命。
4.针对一款家电产品，从结构强度和优化的角度，提出你认为的设计改进方案，并解释其原理和预期效果。
标准答案
一、单项选择题
1. D
2. D
3. D
4. C
5. B
6. A
13.以下哪种材料在高温环境下具有较好的抗拉强度？()
A.弹性模量
B.泊松比
C.屈服强度
D.极限强度
7.以下哪些情况可能导致家电产品结构失效？()
A.超出材料的屈服强度
B.超出材料的弹性极限
C.长时间承受低于屈服强度的载荷
D.疲劳损伤
8.以下哪些方法可以用来降低家电产品结构的应力集中？()
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.家电产品结构强度分析中，以下哪些因素会影响结构的稳定性？()
A.材料
B.尺寸
C.外形
D.使用环境
2.以下哪些方法适用于家电产品的结构强度分析？()
A.有限元分析
B.实验测试
C.理论计算
D.外观评估
2.在结构优化中，增加材料厚度总是能够提高结构的强度和稳定性。（）
3.家电产品的结构设计过程中，美观性比安全性更重要。（）
4.有限元分析可以精确模拟复杂结构的受力情况，不需要实验验证。（）
5.在家电产品的材料选择中，成本是唯一需要考虑的因素。（）
6.疲劳损伤只会发生在超出材料屈服强度的载荷条件下。（）
2.描述有限元分析在家电产品结构强度分析中的应用，并说明其优点和局限性。
3.请结合实例说明家电产品结构设计中如何通过优化来提高疲劳寿命。
4.针对一款家电产品，从结构强度和优化的角度，提出你认为的设计改进方案，并解释其原理和预期效果。
标准答案
一、单项选择题
1. D
2. D
3. D
4. C
5. B
6. A
13.以下哪种材料在高温环境下具有较好的抗拉强度？()
电风扇的结构设计
电电扇的构造设计————底座构造改进设计桂林电子科技大学艺术与设计学院摘要：经由过程查询拜访剖析,发明电电扇的底座构造过于单一,没有可以调节的余地,让应用者应用起来显得麻烦.为懂得决这个问题,将底座进行改进设计,优化底座构造,使其能调节高度和大小,让应用者应用起来更便利.症结词：电电扇底座改进设计功效便利引言：跟着生涯程度的进步,人们请求的产品应用功效也逐渐增长.电电扇具有两大重要属性：根本功效需求：吹风,附加精力需求：（装潢.附带台灯.时钟.礼品.居家用品）.一 .查询拜访以在校大学生为用户群进行查询拜访.依据调查对象的不合,懂得他们对电电扇品牌的认知与偏好,查找他们在应用电电扇时所碰到的问题,目标就是要找到现有电电扇应用中消失的缺少或者是电电扇构造上消失的问题.总结：从查询拜访成果上看,越来越多的花费者很重视产品的功效特征,需求也越来普遍.大多半爱好名牌产品,爱好有共性.功效奇特的,成果显示,电电扇的便携.健康.别致.节能四项功效指标占前四位.二.剖析：电电扇的构造剖析与评价：电电扇的构造剖析：电电扇主体可大致分为：扇身.扇叶.底座.扇身用来支持扇叶.电机.按钮开关.电源线.底座用来支持全部扇身,固定等感化.电电扇的材料：外壳类一般由塑料和金属两种材料构成.传念头和固定机械类一般由塑料.橡胶.金属三种材料.电电扇的零件许多,是以材料也各别.如电机.电抗器.准时器以及各类开光元件电电扇根本构造图：扇叶.底座.网罩.掌握部分.扇头电电扇的各部分构造（如下图）：电电扇功效体系图：电电扇功效评价：跟着市场的成长.花费者审美习惯的转移以及健康节能不雅念的不竭深刻,电电扇在功效上的合时变换也是大势所趋.功效上请求便捷.健康.节能.别致.企业要在市场上站稳容身并引领潮流,在产品的外不雅和功效高低些工夫,不掉为快速进步市场份额的好办法.比方带有飘喷鼻功效的小电扇,带有照明功效的吊扇等产品在产品技巧同质化现象相当轻微的电扇行业中,无一不得到花费者的青睐,所以功效的别致性在今后几年的市场上仍然将持续是厂家制胜的重要法宝.假如要按照价值工程的方法来评价,那么Vi=Fi/Ci,（Fi为目标成本,Ci为今朝成本）.依据公式,厂家想要进步产品的价值,就得想办法下降今朝成本,想办法去吸引花费者的眼球,无疑从外不雅上,应用机能上去转变.从近几年开端,电电扇行业就消失了功效的差别化.外不雅时尚化的高潮.现在,这段高潮还在持续.正所谓“万变不离其宗”,透过千姿百态的电电扇市场,我们可以说话：往后几年的电电扇市场必定会吹着这股差别风和时尚风.同类产品查询拜访：电电扇分居用电电扇和工业用电电扇两种.吊扇.台扇.落地扇.隆运扇.顶扇.壁扇等外形各别,功效多样.工业用的电电扇重要用于强制空气对流.应用电念头带动风叶扭转,以增强空气流淌,达到防暑降温.调节室内空气目标的电气器具.普遍用于家庭.办公室.市肆.病院和宾馆等场合.电扇重要由扇头.风叶.网罩和掌握装配等部件构成.扇头包含电念头.前后端盖和摇头送风机构等.电电扇的应用流程：拿起插头插到电源处→拨动开关（0——停,1——低速,2——中档,3——高级）→电扇摇头送风（须要电扇摇头送风时,应把摇头按钮按下,假如只要定向,应把摇头钮提起）.电电扇用户需求剖析：在寻求共性时尚以及精细化的时期,花费者似乎对娇小讨厌的家电产品情有独钟,于是扮相讨厌.色彩靓丽.体积娇小的转页扇,各类便携式电电扇应运而生.近年来.电电扇设了各类新功效,既彰显了共性,也在无形中进步了档次.无叶电扇便携式,讨厌型多功效式改进计划：给电电扇底座一个新的功效界说.1.问题：电电扇在工作室轻易发抖,台式的放在地上时不敷高,得别的找一个支持物.2.解决计划：如下图,将电电扇底座下面加上一个可以压缩的三脚架,如许可以随便率性调节它的高度.可以随便放在桌上或者地上.且,三角形具有稳固型,如许电扇也不会发抖.总结：经由过程改进计划,给了底座一个新的功效界说,不在是局限于放在桌子上,解决了高度调节.工作时发抖的问题,增强了底座的稳固性.三脚架的压缩性让应用者更便利,快捷,不辛苦.并且电扇的送风规模也得到扩展.。
小家电的结构简单化设计探讨
小家电的结构简单化设计探讨摘要：近年来，家用小电器的内部结构设计已经取得了突破性的进展，从串并联组合再到平行设计无不体现出一种创新性思维，通过对小型家电机构设计的创新与优化，提高了小型家电的工作效率，使小型家电应用起来更加简洁方便。
鉴于此，本文对小家电的结构简单化设计进行分析与探讨，期许能为相关人士带来参考。
关键词：小家电；结构设计；设计探讨引言从目前现状来看，小家电行业正在面对激烈的行业竞争。
在此状态下，小家电企业如果要突显自身独有的行业竞争优势，则需凭借新颖的家电设计思路。
通常来讲，关于小家电设计应当关注其中的家电结构组合，对其可以分成并联式、串联式与其他种类的家电结构[1]。
由此可见，结构设计在全过程的小家电设计中占据很关键的地位，作为设计人员有必要运用多样化与灵活性的思路来优化小家电相关的结构设计。
一、小家电产品的特征小家电的总体特征。
(1)小家电产品与大家电产品一样,必须由电能驱动,把电能转化成机械能或热能。
(2)以电驱动,决定小家电产品的设计必须注重电绝缘性和防护性措施。
安全性是重要的质量指标,也是小家电产品的人性化设计中最重要的最基本的内容。
(3)小家电的结构,总体而言较简单,但对电器元件的要求高,电器元件的质量必须达到规定的指标。
(4)家电产品,家字打头,是生活器具类产品,较其他产品更注重产品的欣赏价值,尤其是贴近人们日常生活的电器,既要求外观能够美化生活,又要具备减少人们家务劳动、提高生活质量的功能。
(5)小家电的清洁、维护要简单易行,不要由于使用它而增加了不必要的家务劳动。
(6)无论是小家电还是大家电都是耐用性产品。
人们对大、小家电的寿命周期及可靠性期望甚高,一般都期望能使用十年或更长的时间,小家电的生命周期一般短一些,为五六年。
二、优化小家电结构设计的基本思路在传统模式下，关于小家电设计通常都会选择单一设计模式。
然而不应忽视，关于小家电的各种内部结构如果仅限于单一式的家电结构设计，那么通常都很难达到最优的家电设计整体效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、铸件设计及工艺 2.1、选材
铝合金压铸件的常用材料有:日本工业标准牌号ADC1,ADC3,ADC10,和ADC12;美国 工业标准牌号:A360和A380;我国标准:YL102,YL104,YL112和YL113，对于我司来讲， 压铸件的选材统一要求为ADC12，珠三角压铸厂商常用材料为 ADC10,ADC12和A380 . 以上几种材料的成份和力学性能见表<1>
家电产品结构设计
课程大纲
一.结构设计知识简述 二.压铸件设计 三.钣金件设计 四.塑胶件设计
一、结构设计知识简述
随着电子技术的使用范围的推广，灯具的功能、体积、重量、动转可靠性以及对各种环境 的适应性等诸多问题被纳入到结构设计的范畴，使灯具的结构设计逐步成为一个多学科的综合 技术，未来的灯具在光学设计、热学设计、安全设计、机械设计与工艺设计的科学化程度将大 大提高，各种专业软件的算法已经应用到或是即将应用到配光设计技术、温度模拟分布、热流 模型的建立等方面，特别是灯具系统化设计的理论和技术，这些技术的应用使得纯机械技术和 工艺失去意义，现有的结构设计方法也面临着新的变革。
二、压铸件设计
2.5、拔模斜度
拔模斜度的大小与零件的结构、高度、壁厚及表面粗糙度有关,在允许的范围内,尽 可能取大值,有利于脱模。 非圆形内侧壁的拔模斜度如下表,外侧取表下表值的一半。
拔模高度 圆形 非圆形
<=3
>3~6
4°
3°30’
5°30’ 4°30’
>6~10 2°30’ 3°30’
>10~18 2° 2°30’
二、压铸件设计
<1>材料成份和力学性能
合金牌号 ADC10 ADC12
Si(%) 7.5-9.5 9.6-12
Cu(%) 2-4
1.5-3.5
Mg (%) <0.3 <0.3
Fe(%) <1.3 <1.3
Al 余量 余量
抗拉强度(MPa) 241 228
耐力(MPa) 157 154
延伸率(%) 1.5 1.4
2.8、文字和图案
文字大小不小于5号字体,凸起高度0.3~0.5mm, 线宽推荐0.8mm.,出模 度10~15度,如果外壳表面采用喷粉处理，其外侧面的文字及图案的凸起高度采 用0.5mm,如果凸起高度用0.5mm以下的话，外壳喷粉之后会其字形及图案就 会模糊不清。
硬度(HB) 73.6 74.1
A380
7.5-9.5
3-4
<0.1
<1.3
余量
245
1.6
74
2.2、壁厚
壁厚设计以均匀为佳,不均易产生缩孔和裂纹,易引起零件变形,同时会影响到模具的使 用寿命。壁厚很厚的铸件内部易产生缩孔,影响材料的力学性能，对大形铝合金,其壁厚不 宜超过6mm,因壁厚增加,其材料的力学性能将明显下降,因此推荐壁厚如表<2>。对外侧 边缘壁厚, 为保证良好的压铸成形,壁厚s>=1/4h, 且s>=1.5mm, s为边缘壁厚, h为边 缘壁的高度,如下图所示。
二、压铸件设计
<2>压铸件最小壁厚和正常壁厚
壁的单面面积 axb(cm28 2.0
>25~100 1.2 2.5
例:壁厚设计-990801-89灯头壳-GF-A-C版
>100~500 1.8 3.0
>500 2.5 4.0
二、压铸件设计
2.3、加强筋
设计筋的目的是增加零件的强度和刚性,避免因单纯依靠加大壁厚而引起的气孔,裂 纹和收缩缺陷,同时能使金属流路顺畅,改善压铸的工艺性.筋高不超过15倍壁厚，最大筋宽 不超过1.5倍壁厚，对筋高30mm以下，拔模斜度不小于3°，筋高30mm以上，拔模斜 度不小于2°(通常在我司为节省成本，减轻重量，拔摸斜度一般都放得很小，一般情拔 1°，高筋高30mm以上的拔2度，对于批量不大的产品应该也不会有很大问题）,在特殊 情况下加强筋端面的拔模度可设为0.5°。 例:特殊情况下加强筋的运用
2.4、圆角
圆角设计可使金属液流畅,气体易排出,有利于铸件成形，并能避免因锐角致使零 件和模具产生裂纹,有利于提高模具寿命,因此对过渡处应避免锐角设计, 圆角半 径以取最大为原则,一般取值如下: 对相等壁厚: 1/2h<= r<=h 对不等壁厚: 1/4(h1+h2)<=r<=1/2(h1+h2) r为内圆角半径, h、 h1和 h2为壁厚
>18~30 1°45’ 1°45’
>30~50 1°15’
>50~80 1°
>80~120 0°45
1°30’ 1°15
1°
>120~180 0°30’ 0°45’
>180~250 0°30’
0°30’
2.6、相邻距离
尽量避免窄且深的凹穴设计，以免对应模具处出现窄而高的凸台，因受冲击易弯 曲、断裂。如下图所示,当a过小时,易使模具在此处开裂,为使模具在此处有足够的强 度,a值应不小于5mm。
目前，灯具的结构设计大致包含以下内容： 1、整机组装结构设计 2、热设计 3、电磁兼容性设计 4、结构静力计算与动态参数设计 5、防腐蚀设计 6、连接设计 7、可靠性试验（可靠性设计） 综合上述，结构设计（灯具）现已包含着相当广泛的技术内容，其范围涉及到力学、机械 学、材料学、热学、电学、化学、光学、美学、环境学等，本讲义不想涉入到上述的具体内容 中去，而是配合上述过程问题讲述各种不同加工方式的结构的工艺性设计：压铸件工艺性设 计、钣金件工艺性设计、塑胶件工艺性设计等。
二、压铸件设计
1、术语和定语
流痕：指铸件表面与金属液流动方向一致且与金属基体颜色不一样的纹路。 冷隔：指铸件表面有与周边熔接不良的小块。 铬化：指铸件与铬酸溶液发生化学反应，在铸件表面形成一层薄的铬酸盐膜。 欠铸：指铸件成形不饱满。 网状毛刺：压铸件表面上有网状发丝一样凸起或凹陷的痕迹。 溢流口：指金属液冷却凝固时为补偿金属收缩所设置的穴。
二、压铸件设计
示例:相邻距离的合理设计
二、压铸件设计
2.7、铸孔
铝合金可铸最小孔径为2.5mm, 可铸孔径大小与深度有关,对盲孔,孔深为 孔径的3到4倍, 对通孔,孔深为孔径的6到8倍。对孔径精度或孔距精度要求较高 的,一般不直接铸孔,采用后序机加工处理, 但对壁厚较厚的孔,为避免机加后出现 表面有砂眼,一般先铸出底孔,然后用机加去除加工余量。
铝合金压铸件的常用材料有:日本工业标准牌号ADC1,ADC3,ADC10,和ADC12;美国 工业标准牌号:A360和A380;我国标准:YL102,YL104,YL112和YL113，对于我司来讲， 压铸件的选材统一要求为ADC12，珠三角压铸厂商常用材料为 ADC10,ADC12和A380 . 以上几种材料的成份和力学性能见表<1>
家电产品结构设计
课程大纲
一.结构设计知识简述 二.压铸件设计 三.钣金件设计 四.塑胶件设计
一、结构设计知识简述
随着电子技术的使用范围的推广，灯具的功能、体积、重量、动转可靠性以及对各种环境 的适应性等诸多问题被纳入到结构设计的范畴，使灯具的结构设计逐步成为一个多学科的综合 技术，未来的灯具在光学设计、热学设计、安全设计、机械设计与工艺设计的科学化程度将大 大提高，各种专业软件的算法已经应用到或是即将应用到配光设计技术、温度模拟分布、热流 模型的建立等方面，特别是灯具系统化设计的理论和技术，这些技术的应用使得纯机械技术和 工艺失去意义，现有的结构设计方法也面临着新的变革。
二、压铸件设计
2.5、拔模斜度
拔模斜度的大小与零件的结构、高度、壁厚及表面粗糙度有关,在允许的范围内,尽 可能取大值,有利于脱模。 非圆形内侧壁的拔模斜度如下表,外侧取表下表值的一半。
拔模高度 圆形 非圆形
<=3
>3~6
4°
3°30’
5°30’ 4°30’
>6~10 2°30’ 3°30’
>10~18 2° 2°30’
二、压铸件设计
<1>材料成份和力学性能
合金牌号 ADC10 ADC12
Si(%) 7.5-9.5 9.6-12
Cu(%) 2-4
1.5-3.5
Mg (%) <0.3 <0.3
Fe(%) <1.3 <1.3
Al 余量 余量
抗拉强度(MPa) 241 228
耐力(MPa) 157 154
延伸率(%) 1.5 1.4
2.8、文字和图案
文字大小不小于5号字体,凸起高度0.3~0.5mm, 线宽推荐0.8mm.,出模 度10~15度,如果外壳表面采用喷粉处理，其外侧面的文字及图案的凸起高度采 用0.5mm,如果凸起高度用0.5mm以下的话，外壳喷粉之后会其字形及图案就 会模糊不清。
硬度(HB) 73.6 74.1
A380
7.5-9.5
3-4
<0.1
<1.3
余量
245
1.6
74
2.2、壁厚
壁厚设计以均匀为佳,不均易产生缩孔和裂纹,易引起零件变形,同时会影响到模具的使 用寿命。壁厚很厚的铸件内部易产生缩孔,影响材料的力学性能，对大形铝合金,其壁厚不 宜超过6mm,因壁厚增加,其材料的力学性能将明显下降,因此推荐壁厚如表<2>。对外侧 边缘壁厚, 为保证良好的压铸成形,壁厚s>=1/4h, 且s>=1.5mm, s为边缘壁厚, h为边 缘壁的高度,如下图所示。
二、压铸件设计
<2>压铸件最小壁厚和正常壁厚
壁的单面面积 axb(cm28 2.0
>25~100 1.2 2.5
例:壁厚设计-990801-89灯头壳-GF-A-C版
>100~500 1.8 3.0
>500 2.5 4.0
二、压铸件设计
2.3、加强筋
设计筋的目的是增加零件的强度和刚性,避免因单纯依靠加大壁厚而引起的气孔,裂 纹和收缩缺陷,同时能使金属流路顺畅,改善压铸的工艺性.筋高不超过15倍壁厚，最大筋宽 不超过1.5倍壁厚，对筋高30mm以下，拔模斜度不小于3°，筋高30mm以上，拔模斜 度不小于2°(通常在我司为节省成本，减轻重量，拔摸斜度一般都放得很小，一般情拔 1°，高筋高30mm以上的拔2度，对于批量不大的产品应该也不会有很大问题）,在特殊 情况下加强筋端面的拔模度可设为0.5°。 例:特殊情况下加强筋的运用
2.4、圆角
圆角设计可使金属液流畅,气体易排出,有利于铸件成形，并能避免因锐角致使零 件和模具产生裂纹,有利于提高模具寿命,因此对过渡处应避免锐角设计, 圆角半 径以取最大为原则,一般取值如下: 对相等壁厚: 1/2h<= r<=h 对不等壁厚: 1/4(h1+h2)<=r<=1/2(h1+h2) r为内圆角半径, h、 h1和 h2为壁厚
>18~30 1°45’ 1°45’
>30~50 1°15’
>50~80 1°
>80~120 0°45
1°30’ 1°15
1°
>120~180 0°30’ 0°45’
>180~250 0°30’
0°30’
2.6、相邻距离
尽量避免窄且深的凹穴设计，以免对应模具处出现窄而高的凸台，因受冲击易弯 曲、断裂。如下图所示,当a过小时,易使模具在此处开裂,为使模具在此处有足够的强 度,a值应不小于5mm。
目前，灯具的结构设计大致包含以下内容： 1、整机组装结构设计 2、热设计 3、电磁兼容性设计 4、结构静力计算与动态参数设计 5、防腐蚀设计 6、连接设计 7、可靠性试验（可靠性设计） 综合上述，结构设计（灯具）现已包含着相当广泛的技术内容，其范围涉及到力学、机械 学、材料学、热学、电学、化学、光学、美学、环境学等，本讲义不想涉入到上述的具体内容 中去，而是配合上述过程问题讲述各种不同加工方式的结构的工艺性设计：压铸件工艺性设 计、钣金件工艺性设计、塑胶件工艺性设计等。
二、压铸件设计
1、术语和定语
流痕：指铸件表面与金属液流动方向一致且与金属基体颜色不一样的纹路。 冷隔：指铸件表面有与周边熔接不良的小块。 铬化：指铸件与铬酸溶液发生化学反应，在铸件表面形成一层薄的铬酸盐膜。 欠铸：指铸件成形不饱满。 网状毛刺：压铸件表面上有网状发丝一样凸起或凹陷的痕迹。 溢流口：指金属液冷却凝固时为补偿金属收缩所设置的穴。
二、压铸件设计
示例:相邻距离的合理设计
二、压铸件设计
2.7、铸孔
铝合金可铸最小孔径为2.5mm, 可铸孔径大小与深度有关,对盲孔,孔深为 孔径的3到4倍, 对通孔,孔深为孔径的6到8倍。对孔径精度或孔距精度要求较高 的,一般不直接铸孔,采用后序机加工处理, 但对壁厚较厚的孔,为避免机加后出现 表面有砂眼,一般先铸出底孔,然后用机加去除加工余量。
