有线电视系统遭受雷击的有效预防论文

有线电视系统防雷措施探讨叶桑华(安徽省黄【l J市祁门县闪里镇文化广播电视站，安徽黄山245612)睛要】有线电视系统的防雷是一项综合的技术工程，采取适当的措施可显著降低雷害的频率。

[关键词]有线电视；防雷；措施雷电是一种自然现象，雷击时所释放出来的能量巨大，极具破坏力，对有线电视网络尤其是乡镇有线电视网络的危害极大。

乡镇有线电视系统线路因相对比较脆弱，布局比较分散，大量的有源设备如放大器等都安装在户外，受雷击的几率比较大，而一旦遭受到雷击，没有良好的防雷设施，系统就比较容易被破坏，甚至出现瘫痪，不但带来经济损失，在影响老百姓使用的同时，也给有线电视系统维护人员增加了较大的工作量。

因此采取有效的防雷措施，可以大大减：》雷电损害频率与程度。

1雷击的分类及破坏方式雷电是一种大气中带有大量电荷的雷云放电的结果，大致可分为三种形式：直击雷、感应雷和球形雷。

直击雷的放电时间很短、约在数微秒之内，但是放电能量巨大，其雷击点低，对地面设备的破坏力很大，雷击率约占10％。

感应雷是雷电放电过程中，在雷击点附近的导体上或者线路上，将产生很大的静电感应电压，而形成的瞬间冲击波电压，它分为电网感应雷和线缆感应雷，感应雷雷击率约占90％，危害范围比较广，是防雷保护工作的重点和难点。

球形雷很少见，雷击发生的概率甚小，无固定地点和形式，避雷设备对它起作用甚小，但是占雷击率不足1％，本文主要讨论感应雷的防护措施。

一般来讲，雷电入侵主要通过三个途径：一是由电源线路入侵，二是由各种传输网络八侵，三是由地电位反击电压通过接地体入侵。

根据多年的经验分析，发现容易受损部位主要是以下几处：一是前端放大器被击毁。

天线前端箱内的电源被损坏，电源保险烧断，保险底座与金属底壳击穿。

分配放大器被击毁。

二是干线架空电缆上的干线放大器和分支、分配器损坏。

三是用户终端盒及接收设备损坏。

因此，针对上述雷电的入侵特点，要制订出具体的防雷措施，根据具体的情况可采用以下几种方法防止雷击。

浅析有线电视设备的防雷措施一、有关浅析有线电视设备的防雷措施的提纲1、防雷的必要性和重要性；2、有线电视设备的构造和防雷技术原理；3、有线电视设备防雷的工程实践；4、对于防雷设施的维护和检修；5、提高电力设备的防雷水平。

二、有关浅析有线电视设备的防雷措施的论文报告1、防雷的必要性和重要性随着科技的不断发展和进步，电子设备已经成为人们生活和工作中必不可少的组成部分。

在这样的背景下，防雷的重要性不言而喻。

而针对有线电视方面的防雷更是必不可少的。

因为如果没有做好有线电视设备的防雷措施，将会造成有线电视系统的中断，使群众的需求无法得到顺利地解决。

同时，雷电也是一种极不稳定的自然现象，往往是难以预测和避免的，而在雷电活动比较频繁的区域，有线电视系统的防雷问题十分重要。

2、有线电视设备的构造和防雷技术原理有线电视的设备构造主要由天线、分配器、放大器、终端机等组成。

这些设备的构造既是为了满足群众的需求，同时也是为了防御各种天气条件下影响有线电视设备的极端事件。

从防雷的技术原理来讲，防雷接地系统是解决有线电视设备的防雷问题的基础。

因为只有进行防雷接地，才能有效避免雷击，同时也最大限度地减少雷击给设备造成的损伤。

3、有线电视设备防雷的工程实践有线电视设备的防雷问题需要做好防雷接地的工作，在接地前一定要有一个良好的工作准备，并且在接地过程中，需要注意安全。

首先，应该选择合适的位置进行防雷接地，并注意场地的平整和排水条件。

在进行防雷接地时，还需要对接线进行绝缘处理，防止接线受潮和打结，同时还需要定期检查防雷接地设施的状态，确保其畅通无阻，有效地运行于电力系统中。

4、对于防雷设施的维护和检修防雷设施的维护和检修也是有线电视设备防雷的重要措施之一。

只有定期进行维护和检修，才能确保防雷设施的正常工作和防雷接地的效果。

维护和检修的重点是检查设施是否完好，有无渗水渗透和短路现象，以及有无电气线路与防雷设施不同步走漏的情况。

在对防雷设施进行检修时，还应该注意安全，应该使用安全工具和检修设备，不进行不安全的高空作业，以防意外事件的发生。

浅析有线电视系统防雷技术1. 引言1.1 有线电视系统防雷技术的重要性有线电视系统的防雷技术在现代社会中显得尤为重要。

随着科技的不断发展和电视媒体的普及，有线电视系统已经成为人们获取信息和娱乐的主要途径之一。

由于天气原因和外界环境的不可控因素，雷电对有线电视系统的影响也日益凸显。

雷电在电视信号传输和设备运行中造成的损失不仅会影响用户的观看体验，还可能导致设备的损坏和系统的瘫痪，给用户带来不必要的麻烦和损失。

加强有线电视系统的防雷技术显得至关重要。

只有建立科学有效的防雷体系，才能保障有线电视系统的正常运行和用户的利益。

通过防雷器在系统中的应用、接地系统的设计与实施、信号线路的防雷措施、设备的维护与定期检测以及应急预案的制定和实施，可以有效地减少雷击事故的发生，提高系统的稳定性和可靠性。

有线电视系统的防雷技术不仅是保障系统安全运行的基础，更是为用户提供良好观看体验和服务的保障。

2. 正文2.1 防雷器在有线电视系统中的应用防雷器在有线电视系统中的应用非常重要。

有线电视系统是广大用户获取信息和娱乐的重要途径，一旦遭遇雷击损坏，将严重影响用户观看体验和数据传输。

有线电视系统中必须配置防雷器，以保护设备和信号线路不受雷击的影响。

在有线电视系统中，防雷器主要起着防止雷电进入系统、引导雷电流向大地、减小雷电冲击等作用。

防雷器一般安装在有线电视系统接入点处，通过与接地网连接，将雷电流引至大地，保护设备免受雷击伤害。

在选择防雷器时，需考虑系统的电压等级、雷击概率、接地条件等因素，保证防雷器能够有效地发挥作用。

对于不同类型的防雷器，还需要定期检测和维护，确保其正常运行。

需要注意的是，防雷器虽然可以有效保护系统，但并不能完全消除雷击带来的影响，因此在雷电天气发生时，仍需及时采取应急措施，保障系统的正常运行。

防雷器在有线电视系统中的应用至关重要，是保障系统稳定运行的重要措施。

2.2 接地系统设计与实施接地系统是有线电视系统中非常重要的一部分，其设计与实施直接关系到系统的安全稳定运行。

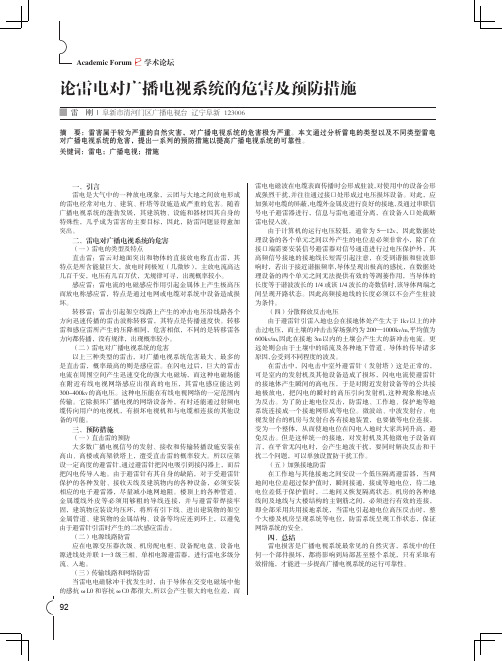

论雷电对广播电视系统的危害及预防措施
阜新市清河门区广播电视台 辽宁阜新 123006
要：雷害属于较为严重的自然灾害，对广播电视系统的危害极为严重。

本文通过分析雷电的类型以及不同类型雷电对广播电视系统的危害，提出一系列的预防措施以提高广播电视系统的可靠性。

关键词：雷电；广播电视；措施
雷电是大气中的一种放电现象，云团与大地之间放电形成
的雷电经常对电力、建筑、杆塔等设施造成严重的危害。

随着
广播电视系统的蓬勃发展，其建筑物、设施和器材因其自身的
特殊性，几乎成为雷害的主要目标，因此，防雷问题显得愈加
二、雷电对广播电视系统的危害
（一）雷电的类型及特点
直击雷：雷云对地面突出和物体的直接放电称直击雷，其
特点是所含能量巨大，放电时间极短（几微妙）
几百千安，电压有几百万伏，无规律可寻，出现概率较小。

感应雷：雷电流的电磁感应作用引起金属体上产生极高压
而放电称感应雷，特点是通过电网或电缆对系统中设备造成损
转移雷：雷击引起架空线路上产生的冲击电压沿线路各个
方向迅速传播的雷击波称转移雷，其特点是传播速度快。

转移
雷和感应雷所产生的压降相同，危害相似，不同的是转移雷各
方向都传播，没有规律，出现概率较小。

（二）雷电对广播电视系统的危害
以上三种类型的雷击，对广播电视系统危害最大、最多的
是直击雷，概率最高的则是感应雷。

在闪电过后，巨大的雷击。

浅析有线电视系统防雷技术有线电视系统在现代人们生活中扮演着重要的角色，而防雷技术是保障有线电视设备安全运行的重要环节。

本文将从有线电视系统防雷技术的基本原理、常见防雷设备及防雷措施等方面进行浅析，希望可以为相关行业人士提供一定的参考价值。

有线电视系统防雷技术的基本原理是利用防雷设备对电视信号线路进行保护，使其在雷电冲击时不受损坏。

有线电视系统的信号线路一般由室外的天线接收装置、室内的放大器、分配器以及各种连接线等组成。

由于这些设备经常暴露在室外环境中，很容易受到雷电影响，因此防雷技术的应用显得尤为重要。

常见的有线电视系统防雷设备包括避雷针、避雷带、避雷线、避雷罩等。

避雷针是最常见的防雷设备之一，它通过尖端放电的原理将电荷释放到大气中，以减轻雷电冲击带来的危害。

避雷带则是利用金属带和接地电极将雷电产生的电荷传递到地下，从而达到防雷的目的。

避雷线一般是由导电材料制成，安装在有线电视设备周围，以吸收雷电的冲击。

而避雷罩则是安装在设备上方，起到防止雷电直接击中设备的作用。

以上这些设备可以根据实际情况进行组合应用，以提高有线电视系统的防雷能力。

除了防雷设备外，还有一些常见的防雷措施可以帮助提高有线电视系统的防雷能力。

首先是对设备进行合理的布置，将设备远离高大建筑物和树木，以减轻雷电冲击。

其次是对设备进行良好的接地处理，这样可以有效地将雷电产生的电荷释放到大地中，减轻设备受到的损害。

还可以在设备周围安装避雷设备，如避雷针、避雷带等，以提高设备的防雷能力。

在实际的有线电视系统防雷工程中，还需要考虑到一些特殊情况，如地质环境、气候条件、周围环境等因素。

在设计防雷方案时，需要根据实际情况进行合理的选择和布置，以达到最佳的防雷效果。

对防雷设备的使用和维护也至关重要，定期检查和维护设备，及时发现并排除隐患，可以有效地提高有线电视系统的防雷能力。

有线电视系统防雷技术是现代有线电视系统运行中不可或缺的一环。

合理的防雷设备和防雷措施可以有效地保护有线电视设备，在雷电冲击时不受损坏，从而保障有线电视系统安全运行。

有线电视系统防雷措施论文有线电视系统防雷措施论文0引言在有线电视系统中，防雷是一项十分重要的工作，也是有线电视工作者长期研究的课题。

有线电视系统一旦遭到雷击，没有良好的防雷措施就会遭到严重破坏，造成信号停播，因此必须采取适当的保护措施，以避免过电压及其所产生的过电流对传输设备和人员造成的危害，笔者结合十多年的工作经验，就如何做好有线电视系统的防雷措施谈几点看法。

1雷电对有线电视系统的危害雷电是一种自然现象，它曾给人类社会造成了不少危害，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏有线电视系统设备的罪魁祸首。

根据大量雷击事例分析，雷电对有线电视系统设备有两种危害形式，即“直击雷”和“感应雷”。

直击雷是带电云层对地面突出物的直接放电，其特点是所含能量大，破坏也大，放电时间为50～100μs，但危害范围一般较小，可使用避雷针、避雷线和避雷网来规避。

感应雷是雷电流在金属体上由电磁感应产生高压而放电，实践证明，损害有线电视传输系统概率较高的是感应雷击，其危害的途径可分为两类，即电网感应雷和传输电缆感应雷。

电网感应雷是通过电网对有线电视传输系统中的有源器件造成损坏，如独立供电的放大器、集中供电的供电器等;电缆感应雷是通过传输电缆对与之相连的元器件造成损害，一般感应电压较电网感应电压低，在有线电视传输线路上可达40～60kV。

感应雷占雷击率达90%以上，危害范围甚广，有线电视系统的电子设备受雷击损坏，主要是感应雷造成的。

2有线电视网络的防雷措施针对雷电危害的特点，防雷措施如下。

(1)接收天线的防雷有线电视系统的前端大都在高层建筑物上，卫星接收天线也大都建在机房楼顶上或高山台站，应把所有的接收天线的接地焊在一起，接收天线的竖杆架上应装设避雷针，避雷针的高度应能满足对天线设施的保护，避雷针高于天线顶端的长度应大于天线的最大尺寸，避雷针与天线之间的最小水平间距应大于3m，并与机房建筑物的防雷系统相连，接地电阻应小于4Ω。

论有线电视传输系统的防雷设计摘要:本文介绍了有线电视传输系统(以光缆传输为主)的防雷方案设计。

文章介绍了雷电对人类生活的危害和有线电视传输系统的组成,根据雷电的形成过程和雷击大地时雷电流的分布规律,分析了光缆遭遇雷击的原因,提出了避开雷区、雷点,阻止光缆诱导雷电,引接雷电入地的光缆防雷设计思路,介绍了光缆的防雷设计与安装的方法、架空和埋地光缆防雷措施的不同之处,讨论了架空和埋地光缆的几种防雷接地方法,提出其优缺点,总结出有线电视传输系统的防雷措施。

关键词:雷电光缆架空埋地避雷线接地避雷器1 引言每年春夏季,由于雷雨较多,气候异常,是有线电视系统发生故障的高峰季节。

雷电对有线电视系统的危害十分强烈,所以防雷、避雷与接地问题,就成了有线电视维护人员征服自然,减少灾害损失的一个重要课题。

1.1 雷电产生原理雷电是发生在雷雨云中的电学现象,并且,也只有雷雨云才可能造成雷电。

因此,雷雨云的存在就成了雷电发生的先决条件。

在大多数情况下,雷雨云在产生雷电的同时,还伴随着降水,雷雨云在气象学里叫积雨云。

只有发展成熟并伸展得很高的积雨云才有雷电现象出现。

积雨云是空气强对流的产物。

由于地面吸收太阳辐射的升温远高于大气层,所以白天地面温度升高较多,夏日这种升温更为明显,所以近地面气层由于热传导和热辐射的作用,温度也随之升高。

气体升温必然膨胀,密度减小,压强也随着降低,根据动力学原理大气就产生上升运动,而对流层上部的气层相对说来密度较大,就产生下沉运动,这就是所谓对流。

热气流在上升过程中膨胀降压,与高空低温下沉气流进行热交换,于是上升气流中的水汽逐渐凝结而形成云。

在强对流过程中,云中的雾滴进一步降温,变成过冷却水滴、冰晶,并随高度逐渐增多,在冻结高度(-10℃),由于过冷水滴大量冻结,从而释放潜热,使云顶向上发展,达到对流层顶(大约10km)附近后,向水平方向展开,形成云砧,这是积雨云的显著特征,积雨云发展到鼎盛时期,气象学上称之为秃积雨云。

浅析有线电视系统防雷技术有线电视系统防雷技术对于保障用户的观看体验和设备的安全非常重要。

随着科技的发展，有线电视系统在我们的日常生活中扮演着愈发重要的角色。

由于大多数有线电视系统设施都建立在室外，受到天气等自然因素的影响，防雷技术显得至关重要。

本文将对有线电视系统防雷技术进行浅析，探讨其重要性和常见的防雷措施。

1. 防雷技术的重要性有线电视系统在室外建设过程中，电缆设备往往暴露在风雨中，极易受到雷击的影响。

雷击会导致设备受损，甚至造成人身伤害。

为了保障用户的观看体验和设备的安全，有线电视系统的防雷技术就显得尤为重要了。

有线电视系统的防雷技术能够保护设备。

雷击产生的电压和电流可能对设备产生瞬时的高压，导致设备损坏，造成用户的观看中断。

防雷技术还能保护用户。

当有线电视系统设施受到雷击时，电压和电流会传导到用户家中的设备，造成设备受损，甚至对用户本人造成伤害。

有线电视系统的防雷技术对于保障设备的稳定运行和用户的生命财产安全至关重要。

2. 有线电视系统的防雷措施在有线电视系统的建设和维护过程中，应当采取一系列的防雷措施，以降低雷击对设备和用户的影响。

以下是一些常见的防雷措施。

设备接地是防雷的基础。

合理的接地系统能够将雷击产生的电流引导入地下，从而保护设备和用户的安全。

在有线电视系统的建设过程中，应该合理规划接地系统，并定期对接地系统进行检查和维护。

避雷设备的选用也十分重要。

在室外设施中，避雷设备能够吸收雷击产生的电流和电压，减少对设备的影响。

目前，市面上有各种各样的避雷设备可供选择，有线电视系统的建设者可以根据实际情况选择适合的避雷设备。

对于设备本身的保护也至关重要。

有线电视系统的各个设备应该具备一定的防雷能力，例如在设备外部加装防雷设施，以减轻雷击对设备的影响。

定期的维护和检查也是防雷工作中不可忽视的一环。

有线电视系统设施位于室外，长期暴露在自然环境中，设备和设备之间的连接也容易受到氧化、腐蚀等影响。

浅析有线电视系统防雷技术有线电视系统是一种以有线传输为主要方式进行电视信号传输的系统。

由于其具有稳定性、清晰度高等明显优点，已被广泛应用于各行各业。

然而，有线电视系统在使用过程中会受到雷电的干扰，给设备和用户带来不良影响。

为了有效地解决这一问题，有线电视系统需要采用防雷技术。

1.接地防雷接地是防雷的根本措施，有线电视系统建设时，应加强接地系统的建设。

设备、设施必须按照规范要求接地，确保接地系统规范完整，接地电阻大于或等于指标值。

在接地系统建设中，应注意接地设施的历史和土壤电阻等情况，合理设计接地系统。

2.电源防雷有线电视系统的设备必须配备适当的保护装置，如瞬态电压抑制器、稳压器等，以保证设备正常工作。

在电源防雷中，还要注意在接地系统应用时采取专用保护接地线，确保接地系统完好。

3.信号线防雷有线电视系统的信号线路是受雷击中最容易损坏的设施，因此需要采取相应的防雷措施。

信号线路防雷主要包括外罩护层、金属屏蔽和磁环等。

外罩护层的选用应该考虑防潮、防震等因素，而金属屏蔽主要是通过金属网片或者金属套管等方式进行。

另外，信号线防雷还可以采取磁环方式，即在信号线路上加入线圈或环形磁芯，使信号线路具有高阻抗。

4.设备防雷有线电视系统设备本身的防雷工作非常重要。

设备防雷通常包括两个方面，一是设备本身抗雷击标准必须符合国家相关规定，另一个是设备与设施之间的接线必须完全符合规范。

设备绝缘状态必须符合标准，保证设备不易受到雷击而损坏。

在实际应用中，所有的防雷措施都是相辅相成的，在采取某一种措施时，应同时考虑其他措施的影响，保证整个设备防雷体系的完善性，确保有线电视系统安全稳定工作。
