锥形束三维牙科成像

CBCT操作规程一、CBCT设备概述CBCT(锥形束CT)是一种新型的数字化三维成像设备，它通过使用射线束和探测器以不同角度围绕患者头部进行旋转，从而获取头颅及颌面部的高分辨率三维图像。

CBCT广泛应用于牙科、口腔颌面外科、种植牙学、正畸学等领域。

二、操作人员要求1.操作CBCT设备的人员必须是具备相关牙科专业知识和技能的医务人员。

2.操作人员必须熟悉CBCT设备的操作原理、工作流程和技术规范。

三、设备准备1.确保CBCT设备的状况良好，无任何外部损坏。

2.检查射线和探测器，确保其正常工作。

3.调整扫描区域和参数，根据患者的需求和具体情况设置合适的扫描参数。

四、患者准备1.向患者解释CBCT扫描的目的、过程和可能的风险。

2.让患者配戴适当的保护器具，如铅餐巾、铅眼镜等。

3.需要明确患者的医疗史和过敏史，以免发生不良反应。

五、操作步骤1.请患者坐稳并正确调整头部位置。

2.操作人员通过触摸屏选择相应的扫描模式，如全景、正面面片、侧面片等。

3.根据既定的扫描参数，选择适当的区域进行扫描。

4.开始扫描后，确保机器正常运行并观察图像质量。

5.扫描完成后，关闭设备并将图像数据保存到系统中。

六、风险控制1.最大限度地降低患者和操作人员的辐射暴露，确保使用辐射剂量符合国家标准。

2.对于儿童、孕妇和敏感人群，应特别注意辐射剂量的限制。

3.尽量避免多次重复扫描，以避免不必要的辐射暴露。

4.确保CBCT设备的正常维护和定期校准，以保证图像质量和操作安全。

七、图像解读与报告书写1.通过专业软件，对CBCT图像进行解读和分析。

2.结合临床实际情况，撰写详细、准确的图像报告。

3.将图像报告及时传达给临床医生，以协助临床诊断和治疗。

八、操作文件管理1.对于每个患者的CBCT图像，操作人员应按照相关规定进行文件命名和存档。

2.要定期备份和存档图像数据，以防止数据丢失。

上述操作规程是对CBCT设备的基本操作流程和操作要求进行了总结和说明，但具体操作流程还需根据不同设备的使用手册和操作指南进行指导。

cbct检查是要做什么防护措施在进行CBCT检查时，需要采取一系列的防护措施，以确保患者和医护人员的安全。

CBCT，即锥形束CT，是一种医学影像技术，通过X射线成像，能够提供高分辨率的三维图像，广泛应用于牙科、耳鼻喉科、骨科等领域。

然而，由于CBCT检查会产生辐射，因此必须严格遵守防护规定，以减少辐射对人体的危害。

首先，进行CBCT检查前，医护人员需要对患者进行详细的询问，了解其是否怀孕、有无过敏史、患有甲状腺疾病等情况。

这些信息对于制定合理的防护措施至关重要。

如果患者怀孕或可能怀孕，应尽量避免进行CBCT检查，或者在严格的医疗指导下进行检查。

其次，对于患者本身，应当穿着符合防护要求的服装，如铅衣、铅胸罩等。

这些防护用品能够有效减少X射线对患者身体的损害，尤其是对生殖系统的影响。

同时，医护人员也需要穿戴防护用品，如铅手套、铅眼镜等，以减少长期接触辐射带来的风险。

在CBCT检查过程中，医护人员需要严格遵守操作规程，确保设备的正常运行。

此外，应当根据患者的具体情况，调整X射线的功率和曝光时间，以尽量减少辐射剂量。

在操作设备时，医护人员应当远离X射线源，并尽量减少接触辐射的时间，以降低职业暴露的风险。

除了对患者和医护人员的防护措施外，设备本身的防护也至关重要。

CBCT设备应当经过定期的维护和检修，确保其性能稳定、辐射剂量符合标准。

此外，设备周围应当设置警示标识，提醒人们注意辐射的存在，避免不必要的接触。

在CBCT检查结束后，医护人员需要对设备和工作环境进行清洁消毒，以确保下一次检查的安全进行。

同时，应当对辐射剂量进行记录和统计，定期评估辐射暴露的情况，及时调整防护措施。

总之，CBCT检查是一项重要的医学影像技术，但其辐射对人体健康会造成一定的影响。

因此，在进行CBCT检查时，必须严格遵守防护规定，采取一系列的防护措施，以最大程度地减少辐射对患者和医护人员的危害。

只有在确保安全的前提下，CBCT技术才能更好地为医疗服务提供支持。

锥形束CT技术在口腔教学中的应用研究锥形束CT（Cone Beam Computed Tomography，CBCT）技术是一种近年来应用广泛的口腔领域的三维影像学技术。

它通过扫描患者的口腔腔度，获得高质量的三维影像数据，可以在口腔教学中提供更为准确的解剖结构信息和临床病例的详细图像，对于指导学生进行口腔诊疗具有重要的意义。

本文将介绍锥形束CT技术在口腔教学中的应用研究。

锥形束CT技术可用于解剖学教学。

传统的解剖学教学主要依靠人体标本进行，但受限于标本数量有限、保存不易以及局部解剖结构的难以观察等问题。

而锥形束CT技术可以生成高分辨率的三维影像，可以清晰地展示头颅骨骼结构、牙齿、牙根和牙周组织等，从而有助于学生们直观地了解人体口腔解剖结构，并进行相关知识的学习与理解。

锥形束CT技术在诊断学教学中也具有重要作用。

在口腔临床诊断中，常常需要对牙齿、牙根和牙周组织等进行精确的诊断和评估。

传统的二维X线影像无法提供准确的结构信息，而锥形束CT技术可以提供准确的三维影像，有助于学生们更好地认识不同疾病的临床表现、病灶的大小和位置等，为正确的诊断提供依据。

锥形束CT技术在口腔种植学教学中也有重要的应用价值。

口腔种植学是现代口腔医学中的一个重要学科，通过种植体来恢复缺失的牙齿。

而锥形束CT技术可以提供精确的三维影像，有助于学生们更好地了解患者的颌骨结构、骨质情况以及临床病例的相关数据。

在实际操作中，学生们可以通过锥形束CT技术的辅助，更准确地选择种植体的位置、确定种植体的长度和直径等，提高种植学教学的效果。

锥形束CT技术在口腔病理学教学中具有独特的应用优势。

口腔病理学是口腔医学的重要分支之一，主要研究口腔颌面部的病理变化及其发生机制。

锥形束CT技术可以提供高质量的三维影像，可以清晰展示肿瘤、囊肿、牙源性感染等病变的形态和分布特点。

通过学习这些病变的三维影像，学生可以更好地理解病理学知识和临床实践，提高诊断病变的能力。

附件:口腔专用锥形束三维X光系统（CBCT）进口壹套预算:70万一：设备名称口腔专用锥形束三维X光系统（CBCT）（★整机原装进口纯CT）二：设备用途 CBCT系统能够满足正畸、种植、正颌及根管、牙周等科室的需求。

软件模块式设计并可无限升级。

三：数量：一套四：技术要求：此设备为大视野多用途X光系统。

1．X线系统1.1★球管类型：固定阳极，高频恒直流1.2投照方式：锥形束扫描（cone beam）1.3投照体位：站式或坐式1.4★球管电压：≥85KV1.5★球管电流：≥7mA1.6曝光时间：≤18s1.7总滤过：2.5 mm eq. Al1.8焦点尺寸：≤0.5X0.5mm1.9★曝光剂量≤30uSv2．3D探测器及图像重建2.1★ 成像技术：通过锥束投照技术, 三维数据重建，可以在颌面部任意区域，形成矢状面、冠状面、横断面及3D影像，非晶硅平板探测器。

2.2 体素尺寸：≤0.15mm（各向同性）2.3 灰阶≥12bit （4096）★2.5 视野大小（FOV）≥11*8cm，一次成像，不接受拼接.2.6图像重建时间：≤2.5min2.7具备三维影像处理软件，可以实现曲面断层、头影测量、轴向断层、高清晰度细节显示。

2.8 具备HC模式:可在不增加剂量的前提下,提高影像清晰度.3. 设备结构3.1 投照体位：患者可站立或坐立投照；3.2 定位方式: 使用咬合块，前额支撑和中轴线激光定位，稳固病人位置，确保生成高清晰度影像，易于观察和诊断。

3.3 设备主体结构：采用开放式设计，定位系统可90度旋转，方便病人进出。

3.4 控制系统：设备具有彩色触摸屏，可选择各种曝光参数。

3.5 双速马达: 设备前3秒慢速升降, 然后提高速度.3.6 正畸模式: 具备专用的正畸咬合固定模块。

4．影象诊断系统（操作软件）★4.1 免费提供软件，与医院软件系统对接。

DICOM 3.0 标准，可与种植导板、3维正畸软件等兼容并可无限升级，3D影像界面，成像清晰。

锥形束三维x光系统论证意见1.引言1.1 概述概述：锥形束三维x光系统是一种先进的成像技术，通过使用锥形束投射和逆向计算重建的方法，可以获得高质量的三维图像。

它在医学影像领域具有广泛的应用，并且在其他领域也有着潜力应用的前景。

本文将对锥形束三维x光系统的原理和工作原理进行详细介绍，探讨其在医学影像领域的应用领域和优势。

同时，还将给出对该技术的论证意见，并对未来发展进行展望。

在当前医学影像领域，传统的二维x光成像已经不能满足临床医学的需求。

锥形束三维x光系统通过引入大角度投影，不仅能够提供更高的分辨率和敏感度，还可以获得更精确的三维结构信息。

这对于诊断和手术规划等方面都具有重要意义。

除了医学影像领域，锥形束三维x光系统还有着广泛的应用前景。

例如，它可以用于工业检测中对零件进行非破坏性检测，提高生产效率和产品质量。

在文化遗产保护领域，锥形束三维x光系统可以帮助恢复和分析文物的内部结构，保护和传承人类文化遗产。

在本文的后续部分，将重点介绍锥形束三维x光系统的原理和工作原理。

同时，将探讨其在医学影像领域的具体应用领域和优势。

最后，将给出对锥形束三维x光系统的论证意见，并对其未来发展进行展望。

通过本文的探讨，旨在进一步推动锥形束三维x光系统在各个领域的应用和发展，为人类的健康和文化保护做出贡献。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述：第一部分为引言，给出本文的概述、文中结构和目的。

在概述部分，将简要介绍锥形束三维x光系统的基本原理和工作原理，以引起读者的兴趣。

随后，阐明文章的整体结构，说明每个部分将会涵盖的内容。

最后，明确本文的目的，即通过论证和展望，表达作者对于锥形束三维x光系统的看法。

第二部分为正文，主要包括两个小节。

第一小节将详细介绍锥形束三维x光系统的原理和工作原理，包括其基本操作步骤和相关的技术原理。

通过这一小节，读者将能够全面了解锥形束三维x光系统的构成和工作方式。

第二小节将探讨锥形束三维x光系统在不同应用领域中的具体应用案例以及它相对于其他传统x光系统的优势。

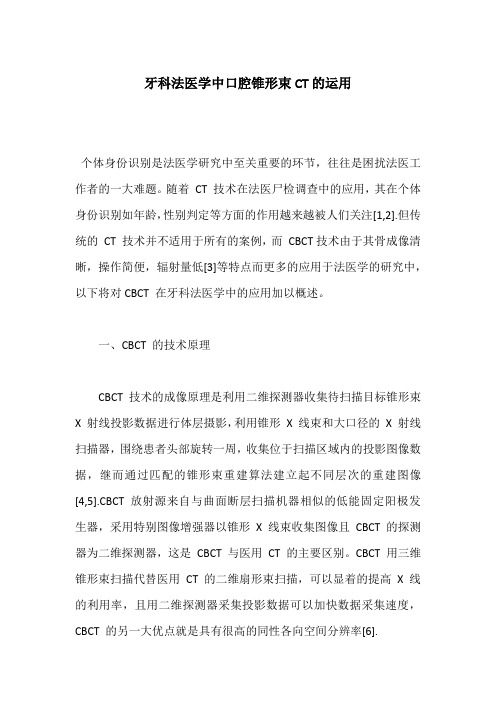

牙科法医学中口腔锥形束CT的运用个体身份识别是法医学研究中至关重要的环节，往往是困扰法医工作者的一大难题。

随着CT 技术在法医尸检调查中的应用，其在个体身份识别如年龄，性别判定等方面的作用越来越被人们关注[1,2].但传统的CT 技术并不适用于所有的案例，而CBCT技术由于其骨成像清晰，操作简便，辐射量低[3]等特点而更多的应用于法医学的研究中，以下将对CBCT 在牙科法医学中的应用加以概述。

一、CBCT 的技术原理CBCT 技术的成像原理是利用二维探测器收集待扫描目标锥形束X 射线投影数据进行体层摄影，利用锥形X 线束和大口径的X 射线扫描器，围绕患者头部旋转一周，收集位于扫描区域内的投影图像数据，继而通过匹配的锥形束重建算法建立起不同层次的重建图像[4,5].CBCT 放射源来自与曲面断层扫描机器相似的低能固定阳极发生器，采用特别图像增强器以锥形X 线束收集图像且CBCT 的探测器为二维探测器，这是CBCT 与医用CT 的主要区别。

CBCT 用三维锥形束扫描代替医用CT 的二维扇形束扫描，可以显着的提高X 线的利用率，且用二维探测器采集投影数据可以加快数据采集速度，CBCT 的另一大优点就是具有很高的同性各向空间分辨率[6].二、CBCT 的应用1.利用CBCT 进行年龄推断多年来，人类学、解剖学、法医学等学科的学者们利用肉眼观测、X 线检查、显微镜检测、生化检测、DNA 检测、计算机图像分析及数据处理等多项技术进行年龄推断[7],其准确性也随着检测技术的提高而不断提高。

CBCT 技术为三维影像的获取提供了新途径，使活体重建牙齿三维模型的获取成为可能[8],为其在临床及法医学的研究中提供更具参考价值的数据。

2006 年，Yang[9]等人首次将CBCT 技术用于年龄推断，通过对28 颗单根牙的髓腔体积的测量，得出其与年龄的线性相关关系（r=-0.54;R2=0.29），他的研究为后来学者奠定了理论基础，具有重要的意义。

森田3合1CT口腔全景X射线机3D
集三维、全景、头颅定位摄影功能于一身
单个暗盒即可实现三维、全景双重摄影功能
实现简便、创新的三维拍摄定位方式（仅需点中全景画像中需要拍摄的位置即可）
同样便捷的全景定位摄影，融合AF自动定位专利技术，实现无咬嘴定位，旋转臂自动至最佳断层摄影位置
无论软组织或硬组织，均能呈现高分辨率、高对比度的画质
最简易化的图像三维重建、实时切片的影像处理操作方式
短照射时间，低照射剂量——始终如一的产品设计理念
输出三维图像可在任意电脑中进行三维动态观察，同时具有变焦、高分辨率的平板传感器（FPD非晶硅平板传感器）。

锥形束的发展及口腔中的运用锥形束（CBCT）是一种X线容积CT，是继体层CT之后的一种新型CT，它利用锥状X光束和面阵探测器可以一次扫描获得被检物体全周投影数据，具有扫描速度快、分辨率高、重建图像质量好等优点，是CT领域中活跃的研究课题之一。

标签：锥形术口腔CBCT技术介绍：2D-3D1960s出现全景片，侧位片，为临床医生提供了颌面部的整体组织影像，至今仍在临床广泛使用，但二维平片有固有缺陷，如正常组织器官的影像重叠，投照角度变化所致的影像扭曲，变形等。

由于口腔颌面锥形束CT机能从三维的角度，即矢状位、冠狀位和轴位来显示病变组织和正常组织结构，避免了以上述问题。

牙科三维CT成像系统的基本原理是X线从各个方向以层厚最小为76μm通过被检部位形成一个直径为5cm，高为3.6cm的圆柱型多部位连续扫描，利用计算机程序对X线通过不同部位后的衰减情况进行分析测量，采集被拍摄部位的三维信息，全面观察其内部结构从而获得被检部位所有信息，进行容积重组形成更精确分辨率更高的图像。

1CBCT在根管治疗中的应用Vandana等研究表明CBCT可直接获得颅面部的空间信息，图片没有放大失真，图像与真实物的比例可达到1：1，也没有两侧或前后位的重叠，图像更清晰，更准确。

因其可以清楚显示各层组织的结构，通过医学三维图像分析软件可以对其进行头部的立体测量。

2CBCT模拟正畸矫治一旦获得了患者的数字化颅面复合体，正畸医生就可以根据所得信息进行虚拟矫治，在计算机中设定希望的牙齿、颌骨的移动，对需要手术的患者，还可进行虚拟的外科手术。

3CBCT在正畸埋伏牙中的应用颌骨内埋伏牙在儿童中最为常见，常伴有牙位置及形态的异常改变，牙列上的缺陷会给儿童及家长造成心里上的压力，常成为就医的主要原因。

埋伏阻生牙的临床治疗方法很多，其中以正畸牵引导萌预后最好，成功与否，关键取决于术前对患牙的位置，解剖形态，冠根比，牙根有无弯曲和吸收，根管口是否为喇叭口以及患牙与邻牙关系的了解。

锥形束三维牙科成像——完善的正畸治疗方案发布: 2011-7-06 15:50 作者: webmaster 来源: 世界牙科论坛查看: 75次一、三维和二维正畸成像选择Kavo 3D eXam口腔锥形束CT能获得整个颌面部无失真的完整解剖结构的三维图像，为正畸医生确定最有效的治疗方案提供准确的工具。

Kavo 3D eXam口腔锥形束CT是领先的锥形束三维影像系统，可选择三维或常规二维成像，以满足正畸患者影像学需要。

先进的无极可调和曲线扫描，能根据临床需求任意选择高度从2cm到13cm扫描范围，最高可达17cm的整个颌面部不同分辨率、不同影像尺寸的三维影像，用于三维头影测量分析或重建解剖结构的精确二维头影测量影像。

同时，可选择5秒快速扫描，以极低剂量扫描程序监测患者的治疗改善情况。

此外，Kavo 3D eXam口腔锥形束CT同样可以选择二维全景投照程序，拍摄传统的二维全景影像。

由于在设计中特别考虑到正畸诊断影像的需要，一台Kavo 3D eXam口腔锥形束CT可以在几秒钟内，提供整个正畸检查所需要的全部影像：从侧位和正位头影测量影像、颏顶位影像，正交影像，到气道和脊柱的全景图像，所有影像都是在低辐射剂量条件下投照。

Kavo 3D eXam投照的三维影像能帮助牙医探查颞下颌关节和上颌窦影像，从各个角度显示隐藏的症状，包括多生牙、牙根吸收和阻生牙等。

锥形束CT三维影像资料可转换成数字研究模型，用于Sure Smile®等CAD/CAM制作设备，进行正畸过程中的牙齿移动模拟或面型改变预测等。

二、最佳的沟通方式医生与患者的沟通是正畸治疗过程的重要组成部分，三维影像能有效增强医患交流。

采用i-CAT三维影像技术配合正畸应用软件，正畸医生可以演示患者牙齿、口腔和周围的软组织结构，并能虚拟演示患者牙齿和面型的移动，使幼小患者和他们的父母，能够更好地理解如何对他们进行治疗，从而提高治疗的依从性和接受度，这是二维影像技术无法达到的。

CBCT的名词解释CBCT是一种计算机体层成像技术，全称为锥形束计算机体层成像（Cone Beam Computed Tomography）。

它是一种先进的医学成像技术，通过旋转的X射线束扫描目标区域来生成准三维的图像。

CBCT广泛应用于牙科、耳鼻喉科、颅面部影像学等领域，为医生提供了高分辨率的解剖结构信息，协助诊断和治疗。

一、CBCT的原理和技术特点CBCT的成像原理类似于传统的CT扫描技术，但有一定的区别。

CBCT使用的是锥形束，因此可以更加准确地还原立体结构的细节。

与传统CT扫描相比，CBCT的成像时间更短，辐射剂量更低，成本也较低。

这使得CBCT成为一种可行的医疗影像选择。

CBCT的技术特点主要有以下几点：1. 高分辨率成像：CBCT在成像过程中可以提供高分辨率的图像，使医生能够更清晰地观察和分析目标区域的细节结构。

这对于复杂的手术和诊断具有重要意义。

2. 三维重建：CBCT可以将多个二维投影成像进行处理，生成具有准确位置和形态的三维重建图像。

这种准确无歧义的图像有助于医生进行准确的手术规划和诊断。

3. 全景成像：CBCT可以实现全景成像，即一次扫描就可以得到目标区域的全景图像。

这使得医生能够在单个图像上获得整个解剖结构的信息，从而更全面地了解患者的病情。

二、CBCT在牙科领域的应用CBCT在牙科领域的应用非常广泛。

它为牙科医生提供了更详细的牙齿和颌面部的解剖结构信息，有助于诊断和治疗各种疾病。

1. 牙种植术前评估：CBCT可以提供三维的骨量和骨密度信息，帮助医生确定是否适合进行种植手术。

此外，CBCT还可以评估患者的牙根形态和周围组织的情况，为手术方案的制定提供参考。

2. 牙槽窦疾病的诊断：CBCT对于牙槽窦疾病的诊断非常有帮助。

通过CBCT 图像，医生可以观察到牙槽窦的解剖结构，确诊窦腔炎、囊肿等疾病，并为手术治疗提供准确的定位和规划。

3. 牙根吸收和牙齿移动的评估：CBCT可以准确评估牙根吸收和牙齿移动的情况。
