Ply approach
Prepare the part for fabrication process
Export to manufacturing
1- 区域设计 :
•Surface OML •boundaries
DMU & review Design
DMU & review
2- 实体切片:
Plies from zone Creation from engineering part
Confidential Information
三维生产作业指导书
Confidential Information
AFP: Coriolis Composites CatFiberManufacturing Demo
Coriolis Composite short (final part).avi
•Surface OML •boundaries •3D shape of the part
associativity
Synchronization ability
+
3- 网格:
•Surface OML
•Assembly context
Check & Analyze

CATIA主模块中英文

CATIA主模块中英文

CATIA主模块CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写.是世界上一种主流的CAD/CAE/CAM 一体化软件。

CATIA所有的模块的中文名称,英文简写,以及英文名称:零件设计 PDG：Part Design装配设计 ASD：Assembly Design交互式工程绘图 IDR：Interactive Drafting创成式工程绘图 GDR：Generative Drafting结构设计 STD：Structure Design线架和曲面设计 WSF：Wireframe and Surface钣金设计 SMD：SheetMetal Design航空钣金设计 ASL：Aerospace Sheetmetal Design钣金加工设计 SHP：SheetMetal Production三维功能公差与标注设计 FTA：3D Functional Tolerancing &Annotation模具设计 MTD：Mold Tooling Design阴阳模设计 CCV：Core & Cavity Design焊接设计 WDG：Weld Design自由风格曲面造型 FSS：FreeStyle Shaper自由风格曲面优化 FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型 FSP：FreeStyle Profiler基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tracer创成式外形设计 GSD：Generative Shape Design创成式曲面优化 GSO：Generative Shape Optimizer汽车白车身接合 ABF：Automotive Body In White Fastening数字化外形编辑 DSE：Digitized Shape Editor汽车A级曲面造型 ACA：Automotive Class A快速曲面重建 QSR：Quick Surface Reconstruction创成式零件结构分析 GPS ：Generative Part Structural Analysis创成式装配件结构分析 GAS ：Generative Assembly StructuralAnalysis变形装配件公差分析 TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析 EST：Elfini Solver Verification电路板设计 CBD：Circuit Board Design电气系统功能定义 EFD：Electrical System Functional Definition电气元件库管理员 ELB：Electrical Library电气线束安装 EHI：Electrical Harness Installation电气线束布线设计 EWR：Electrical Wire Routing电气线束展平设计 EHF：Electrical Harness Flattening管路和设备原理图设计 PID：Piping & Instrumentation DiagramsHVAC 图表设计 HVD：HVAC Diagrams电气连接原理图设计 ELD：Electrical Connectivity Diagrams系统原理图设计 SDI：Systems Diagrams管线原理图设计 TUD：Tubing Diagrams波导设备原理图设计 WVD：Waveguide Diagrams系统布线设计 SRT：Systems Routing系统空间预留设计 SSR：Systems Space Reservation电气缆线布线设计 ECR：Electrical Cableway Routing设备布置设计 EQT：Equipment Arrangement线槽与导管设计 RCD：Raceway & Conduit Design波导设备设计 WAV：Waveguide Design管路设计 PIP：Piping Design管线设计 TUB：Tubing DesignHVAC设计 HVA：HVAC Design支架设计 HGR：Hanger Design结构初步布置设计 SPL：Structure Preliminary Layout结构功能设计 SFD：Structure Functional Design设备支撑结构设计 ESS：Equipment Support Structures厂房设计 PLO Plant Layout数控加工审查 NCG：NC Manufacturing Review数控加工验证 NVG：NC Manufacturing Verification2轴半加工准备助手 PMA：Prismatic Machining Preparation Assistant 2轴半加工 PMG：Prismatic Machining3轴曲面加工 SMG：3 Axis Surface Machining多轴曲面加工 MMG：Multi-Axis Surface Machining车削加工 LMG：Lathe Machining高级加工 AMG：Advanced Part MachiningSTL快速成型 STL：STL Rapid Prototyping知识工程顾问 KWA：Knowledge Advisor知识工程专家 KWE：Knowledge Expert产品工程优化 PEO：Product Engineering Optimizer产品知识模板 PKT：Product Knowledge Template业务流程知识模板 BKT：Business Process Knowledge Template产品功能定义 PFD：Product Function Definition产品功能优化 PFO：Product Function OptimizerDMU 漫游器 DMN：DMNDMU NavigatorDMU 运动机构模拟 KIN：DMU Kinematics SimulatorDMU 空间分析 SPA：DMU Space AnalysisDMU装配模拟 FIT：DMU Fitting SimulatorDMU优化器 DMO：DMU OptimizerDMU工程分析审查 ANR：DMU Engineering Analysis ReviewDMU空间工程助手 SPE：DMU Space Engineering Assistant人体模型构造器 HBR：Human Builder人体模型测量编辑 HME：Human Measurements Editor人体姿态分析 HPA：Human Posture Analysis 人体行为分析 HAA：Human Activity Analysis。

CATIA模块中英文对照

CATIA模块中英文对照

CATIA模块中（英文）对照零件设计 PDG：Part Design装配设计 ASD：Assembly Design交互式工程绘图 IDR：Interactive Drafting创成式工程绘图 GDR：Generative Drafting结构设计 STD：Structure Design线架和曲面设计 WSF：Wireframe and Surface钣金设计 SMD：SheetMetal Design航空钣金设计 ASL：Aerospace Sheetmetal Design钣金加工设计 SHP：SheetMetal Production三维功能公差与标注设计 FTA：3D Functional Tolerancing & Annotation 模具设计 MTD：Mold Tooling Design阴阳模设计 CCV：Core & Cavity Design焊接设计 WDG：Weld Design自由风格曲面造型 FSS：FreeStyle Shaper自由风格曲面优化 FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型 FSP：FreeStyle Profiler基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tracer创成式外形设计 GSD：Generative Shape Design创成式曲面优化 GSO：Generative Shape Optimizer汽车白车身接合 ABF：Automotive Body In White Fastening数字化外形编辑 DSE：Digitized Shape Editor汽车A级曲面造型 ACA：Automotive Class A快速曲面重建 QSR：Quick Surface Reconstruction创成式零件结构分析 GPS ：Generative Part Structural Analysis创成式装配件结构分析 GAS ：Generative Assembly Structural Analysis 变形装配件公差分析 TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析 EST：Elfini Solver Verification电路板设计 CBD：Circuit Board Design电气系统功能定义 EFD：Electrical System Functional Definition电气元件库管理员 ELB：Electrical Library电气线束安装 EHI：Electrical Harness Installation电气线束布线设计 EWR：Electrical Wire Routing电气线束展平设计 EHF：Electrical Harness Flattening管路和设备原理图设计 PID：Piping & Instrumentation DiagramsHVAC 图表设计 HVD：HVAC Diagrams电气连接原理图设计 ELD：Electrical Connectivity Diagrams系统原理图设计 SDI：Systems Diagrams管线原理图设计 TUD：Tubing Diagrams波导设备原理图设计 WVD：Waveguide Diagrams系统布线设计 SRT：Systems Routing系统空间预留设计 SSR：Systems Space Reservation电气缆线布线设计 ECR：Electrical Cableway Routing设备布置设计 EQT：Equipment Arrangement线槽与导管设计 RCD：Raceway & Conduit Design波导设备设计 WAV：Waveguide Design管路设计 PIP：Piping Design管线设计 TUB：Tubing DesignHVAC设计 HVA：HVAC Design支架设计 HGR：Hanger Design结构初步布置设计 SPL：Structure Preliminary Layout结构功能设计 SFD：Structure Functional Design设备支撑结构设计 ESS：Equipment Support Structures厂房设计 PLO Plant Layout数控加工审查 NCG：NC Manufacturing Review数控加工验证 NVG：NC Manufacturing Verification2轴半加工准备助手 PMA：Prismatic Machining Preparation Assistant 2轴半加工 PMG：Prismatic Machining3轴曲面加工 SMG：3 Axis Surface Machining多轴曲面加工 MMG：Multi-Axis Surface Machining车削加工 LMG：Lathe Machining高级加工 AMG：Advanced Part MachiningSTL快速成型 STL：STL Rapid Prototyping知识工程顾问 KWA：Knowledge Advisor知识工程专家 KWE：Knowledge Expert 产品工程优化PEO：Product Engineering Optimizer产品知识模板 PKT：Product Knowledge Template业务流程知识模板 BKT：Business Process Knowledge Template产品功能定义 PFD：Product Function Definition产品功能优化 PFO：Product Function OptimizerDMU 漫游器 DMN：DMNDMU NavigatorDMU 运动机构模拟 KIN：DMU Kinematics SimulatorDMU 空间分析 SPA：DMU Space AnalysisDMU装配模拟 FIT：DMU Fitting SimulatorDMU优化器 DMO：DMU OptimizerDMU工程分析审查 ANR：DMU Engineering Analysis Review DMU空间工程助手 SPE：DMU Space Engineering Assistant 人体模型构造器 HBR：Human Builder人体模型测量编辑 HME：Human Measurements Editor人体姿态分析 HPA：Human Posture Analysis人体行为分析 HAA：Human Activity Analysis。

☆CATIA 实例的英文教程(公司的培训材料)

☆CATIA 实例的英文教程(公司的培训材料)

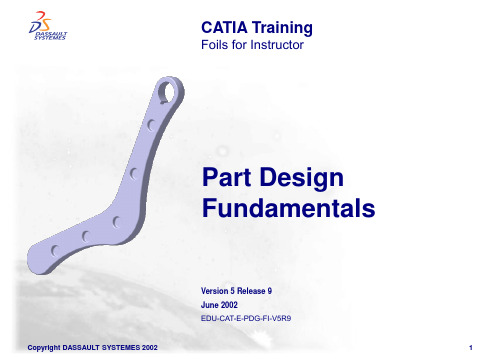

Objectives of the course
In this course you will learn basic methods to create and modify solids features and parts
Targeted audience
New CATIA V5 Users
1 day
8
Part Design Workbench Presentation (4/4)
Terminology
A Part is a combination of one or more features, and bodies The first feature is generated from a sketch (profile), by extrusion or revolution Features are components based on sketches (sketch-based) or on existing features (dress-up and transformation). They can also be generated from surfaces (surface-based) A body is a set of features that can be assembled to a part through Boolean operations (Assemble, remove, ...)
p.10
p.11 p.14 p.15 p.18 p.20 p.23 p.24 p.25 p.28
3. Dressing-Up Features
Creating Drafts Variable Draft Angle Draft Angle: Cone Square Options Filleting Edges and Corners Edge Fillets with Limiting Planes, Faces or Surfaces

CATIA复合材料结构设计专题培训课件

CATIA复合材料结构设计专题培训课件

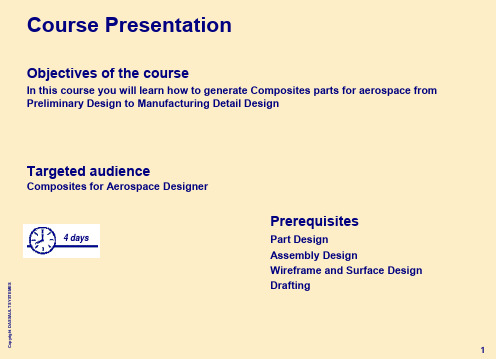

Course Presentation
Objectives of the course
In this course you will learn how to generate Composites parts for aerospace from Preliminary Design to Manufacturing Detail Design
2. Composites Catalog
1. Defining New Material 2. Defining FEA Properties 3. Defining Composites Parameters
3. Laminate Parameters
1. Selectioning Material Catalog 2. Defining Directions
Limit Contour with multi-curves selection Support logical combination of zones Ex 10 – 11 Plies Group Manual plies Cores Ex 12 – 13
Ply Exploder Ex 14
Copyright DASSAULT SYSTEMES
Targeted audience
Composites for Aerospace Designer
4 days
Prerequisites
Part Design Assembly Design Wireframe and Surface Design Drafting
Copyright DASSAULT SYSTEMES
Defining Transition Zone Modifying Transition Zone Refining Transition Zone

CATIA各模块中英文对照

CATIA各模块中英文对照
rams 管线原理图设计 TUD：Tubing Diagrams 波导设备原理图设计 WVD：Waveguide Diagrams 系统
n 布线设计 SRT：Systems Routing 系统空间预留设计 SSR：Systems Space Reservation 电气缆线布线设 U 计 ECR：Electrical Cableway Routing 设备布置设计 EQT：Equipment Arrangement 线槽与导管设计 R
g 管路和设备原理图设计 PID：Piping & Instrumentation Diagrams HVAC 图表设计 HVD：HVAC Diag
R rams 电气连接原理图设计 ELD：Electrical Connectivity Diagrams 系统原理图设计 SDI：Systems Diag
自由风格曲面造型 FSS：FreeStyle Shaper 自由风格曲面优化 FSO：FreeStyle Optimizer 基于截面线 的自由风格曲面造型 FSP：FreeStyle Profiler 基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tra cer 创成式外形设计 GSD：Generative Shape Design 创成式曲面优化 GSO：Generative Shape i
CD：Raceway & Conduit Design 波导设备设计 WAV：Waveguide Design 管路设计 PIP：Piping Desig n 管线设计 TUB：Tubing Design HVAC 设计 HVA：HVAC Design 支架设计 HGR：Hanger Design 结构 初步布置设计 SPL：Structure Preliminary Layout 结构功能设计 SFD：Structure Functional Design 设 备支撑结构设计 ESS：Equipment Support Structures 厂房设计 PLO Plant Layout

CATIA模块中英文对照

CATIA模块中英文对照零件设计PDG：Part Design装配设计ASD：Assembly Design交互式工程绘图IDR：Interactive Drafting创成式工程绘图GDR：Generative Drafting结构设计STD：Structure Design线架和曲面设计WSF：Wireframe and Surface钣金设计SMD：SheetMetal Design航空钣金设计ASL：Aerospace Sheetmetal Design钣金加工设计SHP：SheetMetal Production三维功能公差与标注设计FTA：3D Functional Tolerancing & Annotation 模具设计MTD：Mold Tooling Design阴阳模设计CCV：Core & Cavity Design焊接设计WDG：Weld Design自由风格曲面造型FSS：FreeStyle Shaper自由风格曲面优化FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型FSP：FreeStyle Profiler基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer创成式外形设计GSD：Generative Shape Design创成式曲面优化GSO：Generative Shape Optimizer汽车白车身接合ABF：Automotive Body In White Fastening数字化外形编辑DSE：Digitized Shape Editor汽车A级曲面造型ACA：Automotive Class A快速曲面重建QSR：Quick Surface Reconstruction创成式零件结构分析GPS ：Generative Part Structural Analysis创成式装配件结构分析GAS ：Generative Assembly Structural Analysis 变形装配件公差分析TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析EST：Elfini Solver Verification电路板设计CBD：Circuit Board Design电气系统功能定义EFD：Electrical System Functional Definition电气元件库管理员ELB：Electrical Library电气线束安装EHI：Electrical Harness Installation电气线束布线设计EWR：Electrical Wire Routing电气线束展平设计EHF：Electrical Harness Flattening管路和设备原理图设计PID：Piping & Instrumentation DiagramsHV AC 图表设计HVD：HV AC Diagrams电气连接原理图设计ELD：Electrical Connectivity Diagrams系统原理图设计SDI：Systems Diagrams管线原理图设计TUD：Tubing Diagrams波导设备原理图设计WVD：Waveguide Diagrams系统布线设计SRT：Systems Routing系统空间预留设计SSR：Systems Space Reservation电气缆线布线设计ECR：Electrical Cableway Routing设备布置设计EQT：Equipment Arrangement线槽与导管设计RCD：Raceway & Conduit Design波导设备设计W A V：Waveguide Design管路设计PIP：Piping Design管线设计TUB：Tubing DesignHV AC设计HV A：HV AC Design支架设计HGR：Hanger Design结构初步布置设计SPL：Structure Preliminary Layout结构功能设计SFD：Structure Functional Design设备支撑结构设计ESS：Equipment Support Structures厂房设计PLO Plant Layout数控加工审查NCG：NC Manufacturing Review数控加工验证NVG：NC Manufacturing Verification2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining3轴曲面加工SMG：3 Axis Surface Machining多轴曲面加工MMG：Multi-Axis Surface Machining车削加工LMG：Lathe Machining高级加工AMG：Advanced Part MachiningSTL快速成型STL：STL Rapid Prototyping知识工程顾问KWA：Knowledge Advisor知识工程专家KWE：Knowledge Expert产品工程优化PEO：Product Engineering Optimizer产品知识模板PKT：Product Knowledge Template业务流程知识模板BKT：Business Process Knowledge Template产品功能定义PFD：Product Function Definition产品功能优化PFO：Product Function OptimizerDMU 漫游器DMN：DMNDMU NavigatorDMU 运动机构模拟KIN：DMU Kinematics SimulatorDMU 空间分析SPA：DMU Space AnalysisDMU装配模拟FIT：DMU Fitting SimulatorDMU优化器DMO：DMU OptimizerDMU工程分析审查ANR：DMU Engineering Analysis ReviewDMU空间工程助手SPE：DMU Space Engineering Assistant人体模型构造器HBR：Human Builder人体模型测量编辑HME：Human Measurements Editor人体姿态分析HPA：Human Posture Analysis人体行为分析HAA：Human Activity Analysis......模块太多，下面我们就选择其中的一部分来介绍CA TIA V5 主要应用产品包括:CA TIA Mechanical Design机械设计提供基于规则驱动的实体建模、混合建模以及钣金件设计，相关装配与集成化工程制图产品等。

CATIA 主菜单中英文对照

电子样机优化器
DMU Tolerancing Review
电子样机公差检查
Equipment& Systems设备与系统工程
Support Structures
设备支撑结构
Structure functional Design
结构功能性设计
Electrical 3D DesignAssembly
三维电气装配设计
DMU Navigator
电子样机导航器
DMU Space Analysis
电子样机空间分析
DMU Kinematics
电子样机运动机构模拟
DMU Fitting
电子样机装配模拟
DMU 2D Viewer
电子样机二维观察器
DMU Fastening Review
电子样机接合检查
DMU Optimizer
ProcessTolerancing & Annotation
流程公差与标注
Ergonomics Design & Analysis 人体工程学设计与分析
Human Measurements Editor
人体模型测量编辑
Human Activity Analysis
人体行为分析
Human Builder
三维功能公差与标注
Weld Design
焊接设计
Mold Tooling Design
模具设计
Structure Design
结构设计
Drafting
工程制图
Core & Cavity Design
阴阳模设计
Healing Assistant
修复助手
Functional Molded Part

CATIA全部命令的中英文对照表

catia所有命令英文中文对照零件设计 PDG：Part Design装配设计 ASD：Assembly Design交互式工程绘图 IDR：Interactive Drafting创成式工程绘图 GDR：Generative Drafting结构设计 STD：Structure Design线架和曲面设计 WSF：Wireframe and Surface钣金设计 SMD：SheetMetal Design航空钣金设计 ASL：Aerospace Sheetmetal Design钣金加工设计 SHP：SheetMetal Production三维功能公差与标注设计 FTA：3D Functional Tolerancing & Annotation 模具设计 MTD：Mold Tooling Design阴阳模设计 CCV：Core & Cavity Design焊接设计 WDG：Weld Design自由风格曲面造型 FSS：FreeStyle Shaper自由风格曲面优化 FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型 FSP：FreeStyle Profiler基于草图的自由风格曲面造型 FSK：FreeStyle Sketch Tracer创成式外形设计 GSD：Generative Shape Design创成式曲面优化 GSO：Generative Shape Optimizer汽车白车身接合 ABF：Automotive Body In White Fastening数字化外形编辑 DSE：Digitized Shape Editor汽车A级曲面造型 ACA：Automotive Class A快速曲面重建 QSR：Quick Surface Reconstruction创成式零件结构分析 GPS ：Generative Part Structural Analysis创成式装配件结构分析 GAS ：Generative Assembly Structural Analysis 变形装配件公差分析 TAA：Tolerance Analysis of Deformable Assembly Elfini 结构分析 EST：Elfini Solver Verification电路板设计 CBD：Circuit Board Design电气系统功能定义 EFD：Electrical System Functional Definition电气元件库管理员 ELB：Electrical Library电气线束安装 EHI：Electrical Harness Installation电气线束布线设计 EWR：Electrical Wire Routing电气线束展平设计 EHF：Electrical Harness Flattening管路和设备原理图设计 PID：Piping & Instrumentation DiagramsHVAC 图表设计 HVD：HVAC Diagrams电气连接原理图设计 ELD：Electrical Connectivity Diagrams系统原理图设计 SDI：Systems Diagrams波导设备原理图设计 WVD：Waveguide Diagrams系统布线设计 SRT：Systems Routing系统空间预留设计 SSR：Systems Space Reservation电气缆线布线设计 ECR：Electrical Cableway Routing设备布置设计 EQT：Equipment Arrangement线槽与导管设计 RCD：Raceway & Conduit Design波导设备设计 WAV：Waveguide Design管路设计 PIP：Piping Design管线设计 TUB：Tubing DesignHVAC设计 HVA：HVAC Design支架设计 HGR：Hanger Design结构初步布置设计 SPL：Structure Preliminary Layout结构功能设计 SFD：Structure Functional Design设备支撑结构设计 ESS：Equipment Support Structures厂房设计 PLO Plant Layout数控加工审查 NCG：NC Manufacturing Review数控加工验证 NVG：NC Manufacturing Verification2轴半加工准备助手 PMA：Prismatic Machining Preparation Assistant 2轴半加工 PMG：Prismatic Machining3轴曲面加工 SMG：3 Axis Surface Machining多轴曲面加工 MMG：Multi-Axis Surface Machining车削加工 LMG：Lathe Machining高级加工 AMG：Advanced Part MachiningSTL快速成型 STL：STL Rapid Prototyping知识工程顾问 KWA：Knowledge Advisor知识工程专家 KWE：Knowledge Expert产品工程优化 PEO：Product Engineering Optimizer产品知识模板 PKT：Product Knowledge Template业务流程知识模板 BKT：Business Process Knowledge Template产品功能定义 PFD：Product Function Definition产品功能优化 PFO：Product Function OptimizerDMU 漫游器 DMN：DMNDMU NavigatorDMU 运动机构模拟 KIN：DMU Kinematics SimulatorDMU 空间分析 SPA：DMU Space AnalysisDMU装配模拟 FIT：DMU Fitting SimulatorDMU优化器 DMO：DMU OptimizerDMU工程分析审查 ANR：DMU Engineering Analysis ReviewDMU空间工程助手 SPE：DMU Space Engineering Assistant人体模型构造器 HBR：Human Builder人体模型测量编辑 HME：Human Measurements Editor人体姿态分析 HPA：Human Posture Analysis人体行为分析 HAA：Human Activity AnalysisCATIA软件使用技巧收集整理CATIA是英文 Computer Aided Tri-Dimensional Interface Application 的缩写，是世界上一种主流的CAD、CAE、CAM 一体化软件。

CATIA模块中英文对照

CATIA模块中英文对照零件设计PDG：Part Design装配设计ASD：Assembly Design交互式工程绘图IDR：Interactive Drafting创成式工程绘图GDR：Generative Drafting结构设计STD：Structure Design线架和曲面设计WSF：Wireframe and Surface钣金设计SMD：SheetMetal Design航空钣金设计ASL：Aerospace Sheetmetal Design钣金加工设计SHP：SheetMetal Production三维功能公差与标注设计FTA：3D Functional Tolerancing & Annotation 模具设计MTD：Mold Tooling Design阴阳模设计CCV：Core & Cavity Design焊接设计WDG：Weld Design自由风格曲面造型FSS：FreeStyle Shaper自由风格曲面优化FSO：FreeStyle Optimizer基于截面线的自由风格曲面造型FSP：FreeStyle Profiler基于草图的自由风格曲面造型FSK：FreeStyle Sketch Tracer创成式外形设计GSD：Generative Shape Design创成式曲面优化GSO：Generative Shape Optimizer汽车白车身接合ABF：Automotive Body In White Fastening数字化外形编辑DSE：Digitized Shape Editor汽车A级曲面造型ACA：Automotive Class A快速曲面重建QSR：Quick Surface Reconstruction创成式零件结构分析GPS ：Generative Part Structural Analysis创成式装配件结构分析GAS ：Generative Assembly Structural Analysis 变形装配件公差分析TAA：Tolerance Analysis of Deformable Assembly Elfini结构分析EST：Elfini Solver Verification电路板设计CBD：Circuit Board Design电气系统功能定义EFD：Electrical System Functional Definition电气元件库管理员ELB：Electrical Library电气线束安装EHI：Electrical Harness Installation电气线束布线设计EWR：Electrical Wire Routing电气线束展平设计EHF：Electrical Harness Flattening管路和设备原理图设计PID：Piping & Instrumentation Diagrams HVAC 图表设计HVD：HVAC Diagrams电气连接原理图设计ELD：Electrical Connectivity Diagrams系统原理图设计SDI：Systems Diagrams管线原理图设计TUD：Tubing Diagrams波导设备原理图设计WVD：Waveguide Diagrams系统布线设计SRT：Systems Routing系统空间预留设计SSR：Systems Space Reservation电气缆线布线设计ECR：Electrical Cableway Routing设备布置设计EQT：Equipment Arrangement线槽与导管设计RCD：Raceway & Conduit Design波导设备设计WAV：Waveguide Design管路设计PIP：Piping Design管线设计TUB：Tubing DesignHVAC设计HVA：HVAC Design支架设计HGR：Hanger Design结构初步布置设计SPL：Structure Preliminary Layout结构功能设计SFD：Structure Functional Design设备支撑结构设计ESS：Equipment Support Structures厂房设计PLO Plant Layout数控加工审查NCG：NC Manufacturing Review数控加工验证NVG：NC Manufacturing Verification2轴半加工准备助手PMA：Prismatic Machining Preparation Assistant 2轴半加工PMG：Prismatic Machining3轴曲面加工SMG：3 Axis Surface Machining多轴曲面加工MMG：Multi-Axis Surface Machining车削加工LMG：Lathe Machining高级加工AMG：Advanced Part MachiningSTL快速成型STL：STL Rapid Prototyping知识工程顾问KWA：Knowledge Advisor知识工程专家KWE：Knowledge Expert产品工程优化PEO：Product Engineering Optimizer产品知识模板PKT：Product Knowledge Template业务流程知识模板BKT：Business Process Knowledge Template产品功能定义PFD：Product Function Definition产品功能优化PFO：Product Function OptimizerDMU 漫游器DMN：DMNDMU NavigatorDMU 运动机构模拟KIN：DMU Kinematics SimulatorDMU 空间分析SPA：DMU Space AnalysisDMU装配模拟FIT：DMU Fitting SimulatorDMU优化器DMO：DMU OptimizerDMU工程分析审查ANR：DMU Engineering Analysis ReviewDMU空间工程助手SPE：DMU Space Engineering Assistant人体模型构造器HBR：Human Builder人体模型测量编辑HME：Human Measurements Editor人体姿态分析HPA：Human Posture Analysis人体行为分析HAA：Human Activity Analysis[2]CATIA曲面设计模块CATIA拥有强大的曲面设计模块。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3
Copyright DASSAULT SYSTEMES
Planning (2/2)
DAY 3 MORNING
AFTERNOON
DAY 4 MORNING
AFTERNOON
Foils
Exercises Foils Exercises Foils Exercises Foils Exercises Foils Exercises Foils
Limit Contour with multi-curves selection Support logical combination of zones Ex 10 – 11 Plies Group Manual plies Cores Ex 12 – 13
Ply Exploder Ex 14
Copyright DASSAULT SYSTEMES
4. Group of Zones
1. Creating Group of Zones
p. 13
p. 14 p. 15 p. 16 p. 17 p. 18
p. 20
p. 21 p. 22 p. 23
p. 24
p. 25 p. 26
p. 27
p. 28
5
Copyright DASSAULT SYSTEMES
Targeted audience
Composites for Aerospace Designer
4 days
Prerequisites
Part Design Assembly Design Wireframe and Surface Design Drafting
Copyright DASSAULT SYSTEMES
Drawing Ex 18 – 19
Manufacturing data Shell Swapping Ex 20 – 21 – 22
Edges Of Part Material Excess Ex 23 – 24
3D multi-splice operator Ex 25 - 26
Analysis Darts Flattening Ex 27 – 28
Table of Contents (1/8)
PRELIMINARY DESIGN 1. CPD Workbench Presentation
1. Accessing the Workbench 2. General presentation 3. CPD Preliminary Design tools 4. CPD Engineering Detail Design tools 5. CPD Manufacturing Detail Design tools
Defining Transition Zone Modifying Transition Zone Refining Transition Zone
Objectives of the course
In this course you will learn how to generate Composites parts for aerospace from Preliminary Design to Manufacturing Detail Design
General CPD presentation Live demo
Parameters Group of Zones Zones Transition Zones Ex 1 – 2 – 3
Connection Generator Impose Thickness Point Stack-Up from Zones Import Laminate Ex 4 - 5 Solids from Zones Plies from Zones Ex 6 – 7 – 8 – 9
Exercises Foils Exercises
Exercises
Managing the part, Pivot and non-pivot symmetry Ply table Numerical Analysis, Core Sampling analysis Ex 15 – 16 – 17
2. Composites Catalog
1. Defining New Material 2. Defining FEA Properties 3. Defining Composites Parameters
3. Laminate Parameters
1. Selectioning Material Catalog 2. Defining Directions
2
Planning (1/2)
DAY 1 MORNING
AFTERNOON
CATIA Options Foils
Exercises Foils
DAY 2 MORNING
AFTERNOON
Exercises Foils Exercises Foils Exercises Foils
Exercises Foils Exercises
Table of Contents (2/8)
5. Zones Parameters
Creating Zone contours Creating Laminate Selecting Rosette Modifying Zone contours Modifying Laminate
Transition Zones
CATIA Training
Foils
Aerospace Composites Preliminary Design
Version 5 Release 14 September 2019 EDU-CAT-E-CPD-FF-V5R14
1
Copyright DASSAULT SYSTEMES
Course Presentation
Export Ex 29 – 30
Overview exercise Full definition of composites part with Manufacturing preparation Ex 31
Questions & Answers
