远程教育卫星转星技术参数及调试方法

远程教育卫星接收系统的转星调试步骤
一、调试工具准备：
远程教育设备工具箱（包括扳手二个），小电视机（便于带到楼顶的），卫星接收机（包括遥控板），带F头馈线（2米长左右）
二、调星装置连接：
将高频头与接收机LNB IN端用馈线连接，接收机的视频输出、左声道、右声道输出端与电视机对应输入端用音视频线连接（连接时关闭所有设备电源）。

三、接收机参数设置（以coship CDVB3188C 接收机为例）：
调入系统主菜单，(卫星选择支持ku波段的）设置转发器——添加转发器——输入频率:12395,符号率:27500,极性选择为垂直。

说明：电脑上数据接收卡转发器参数设置与上相同。

四、卫星天线调整
主要调整天线的仰角和方位角。

松动天线部分螺丝，缓慢旋转天线。

仰角：减小一些（现在的向着天空低头一些，如图1）；方位角：南偏东角度要增大（天线现在的方向会偏东方一些，如图2）。

直到电视机上信号强度（Eb/No:0%）有变化后（此时可稍微固定部分螺丝），微调仰角和方位角，直到信号度能稳定在40%以上后完全固定好螺丝。

五、搜索电视节目和保存数据
待卫星天线调整好后，搜索选择是,按<OK>,搜索出四套电视节目后按<EXIT>4次直到电视屏幕提示“正在保存系统数据”
图1 调星后卫星仰俯角照片实图
图2 调星前后卫星方位角比较照片实图
原螺母位置
现螺母位置。

关于“农村现代远程教育”卫星转星调试方法一、器材的准备1、各种扳手、钳子、螺丝刀子等。

2、准备一根75－5电视馈线长3－5米，两端接好F头。

3、小型电视机（带视频输入接口）。

4、长一点的电源线（带插排）。

5、天线仰角测角仪（可以用大一点的量角器做）。

6、罗盘（有没有都可以，因为原来已调到鑫诺1号卫星有参照点了）。

二、调试步骤（一）、调试前的准备工作1、首先确认原来的天线可以正常接收鑫诺1号卫星信号。

2、拆下高频头上原来信号线的F头，接上准备好的信号线并且和卫星数字接收机连接好，打开接收机再一次确认可以正常接收鑫诺1号卫星节目（这是检验新连接的信号线连接的是否正确）做到心中有数。

3、用测角仪测量天线馈源杆角度，记下这个数值（大约50度左右）。

（二）、卫星数字接收机的设置1、用卫星数字接收机遥控器，按“菜单”键，进入“菜单项窗口”。

2、用遥控器“向下”方向键调到下一项“设置转发器”，按“确定”键，进入到“设置转发器窗口”，这时用“水平”方向键调卫星到“sino st-1ku”。

这就是原来鑫诺1号卫星ku波段（不用更改卫星名）；再用“向下”方向键调到“添加转发器”一栏，按“确定”键进入到“添加转发器”窗口。

3、设置参数：本振频率：11300MHZ；下行频率：12395MHZ；符码率（或符号率）：27500；这些按遥控器的“数字键”即可添加。

用“水平”方向键调极化方式为“垂直”极化。

注意：“搜索卫星”一栏原来是“否”这时不动。

（三）、调试天线1、大连地区卫星参数对比从这两组数据对比可看：仰角±不差1度；极化角±也就是1度多一点。

这说明什么？因为高频头的极化方式角度都有一定的范围，而且ku波段高频头比c波段高频头的范围更大。

实践证明一般在差别小的情况下暂时不用动极化角，等卫星信号调出后再细调一下即可；仰角也可暂时不动。

2、首先在天线立柱上做好原来位置的标记，然后松开水平方向螺拴，慢慢向东方向转天线，大约调到原来标记27毫米的位置（注意：边转天线边观察卫星接收机信号质量的强度是否有变化，要慢就是给卫星接收机一个运算过程）。

附件:卫星接收设施转星调整技术指南一、卫星广播电视转星调整概述按照中央的统一部署，传输和接收卫星电视和广播节目进行调整后，农村党员干部现代远程教育终端接收站点和农村中小学现代远程教育站点卫星节目接收，将从接收鑫诺1号卫星（东经110.5）Ku转发器的节目全部调整到接收亚太6号卫星（东经134度）Ku频段转发器的节目。

鑫诺1号卫星于9月24日停止转发现代远程教育节目，转星调整任务应于2007年8月31日前完成。

二、亚太6号卫星节目接收技术参数三、卫星接收机调整地面接收站各部分之间连接示意图如1所示。

图1 地面接收站各部分之间连接示意图注意：在卫星接收机操作步骤中最关键的是正确输入节目对应的“下行频率”、“符号率”参数和极化方式选择。

比如查表2-2可知北京台节目的“下行频率”为3951MHz，“符号率”为9.52MS/s，极化方式为垂直极化；则在有些卫星接收机的菜单选项中“下行频率”的数值栏中应输入“03951”；“符号率”的数值栏中应输入“09520”，“极化”选“垂直极化”，“确认”后就可以搜索到北京台的节目。

【在进行符号率设置时，需要注意表中“符号率”的单位（MS/s）和大部分卫星接收机设置的单位（kS/s）不同，相差1000倍，所以需要把表中数值乘以1000后再输入到数值栏中。

但也有卫星接收机设置的“符号率”单位与表中一致（都是MS/s），此时直接在数值栏中输入09.52既可。

简单的判断方法是，“符号率”对应的数值栏中没有小数点就乘以1000后再输入，有小数点就直接输入。

因此，应根据不同类型的卫星接收机在输入节目“下行频率”和“符号率”参数时做不同处理】。

1、通过自动搜索功能自动搜索节目以航天珠江WTD-198型卫星接收机为例，其具体操作步骤如下：(1)按遥控器“菜单”键进入“菜单”目录。

(2)在“菜单”目录中选择“系统设置”，按“确认”键。

(3)在“系统设置”目录中选择“恢复出厂设置”，按遥控器“右（ ）”键移动到“是”的位置。

农村中小学远程项目学校卫星接收机调星设置方法一、亚太6号卫星（东经134度）Ku 频段节目接收技术参数下行频率：12395兆赫极化方式：垂直符号率：27500 ksps本振频率：11300PID ：B2角度(萍乡：朝东偏角仰角极化角方位角38.4 50.8 33.4 141.6二、2005年农远工程项目学校接收机调试1、按接收机（以同洲接收机为例）遥控器上的“菜单”按钮进入转发器设置菜单，选择设置转发器→sinosat_ku（由于亚太6号为新上天卫星，接收机内没有该卫星设置，但鑫诺1号的卫星最接近该星设置，所以可以在鑫诺一号卫星的基础上调试）。

2、然后选择休改转发器，将下行频率设为12395，符号率设为27500，极性：垂直3、按接收机遥控器的确认键保存当前设置退出，注意必须按确认键才会保存设置。

至此上部卫星信号调试完毕。

4、打开卫星卡控制程序（桌面上有个像卫星锅子的灰白色图标），将下行频率休改为12395，符号率设为27500，其他设置不变，这时应该可以看到信号强度和质量。

5、打开远教IP 数据接收软件，等待半小时以上，如出现节目单表示接收正常，至此调试全部完成。

三、2004年农远工程项目学校接收机调试1、按接收机遥控器上的“菜单”按钮进入转发器设置菜单，选择扩展菜单→sinosat_ku（由于亚太6号为新上天卫星，接收机内没有该卫星设置，但鑫诺1号的卫星最接近该星设置，所以可以在鑫诺一号卫星的基础上调试）。

2、然后选择休改转发器，将下行频率设为12395，符号率设为27500，极性：垂直3、按接收机遥控器的确认键保存当前设置退出，注意必须按确认键才会保存设置。

至此上部卫星信号调试完毕。

4、打开永新卡设置程序（桌面上有个绿色图标），将下行频率休改为12395，符号率设为27500，其他设置不变，这时应该可以看到信号强度和质量。

5、打开远教IP 数据接收软件，等待半小时以上，如出现节目单表示接收正常，至此调试全部完成。

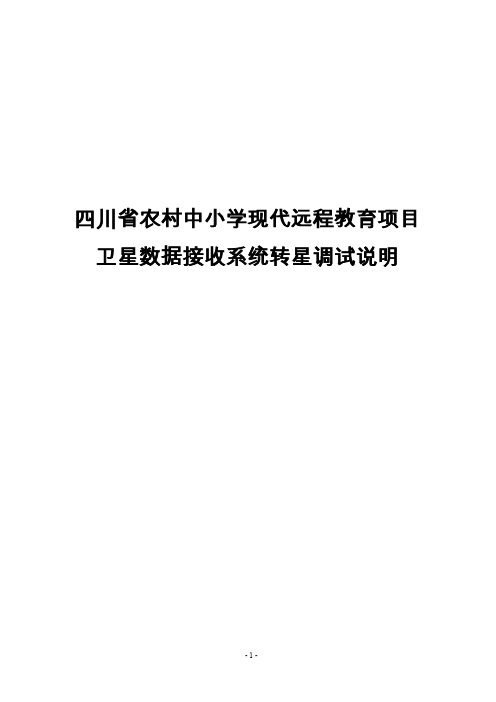

四川省农村中小学现代远程教育项目卫星数据接收系统转星调试说明2007年8月关于远教卫星接收系统的转星调试简要说明本次卫星接收的调整，是由于国家广播电影电视总局将远教项目所使用的电视节目以及IP数据资源，由原来的鑫诺1号卫星转播，调整为由亚太6号卫星转播。

需要做的调试工作步骤如下：第1步：了解亚太6号卫星的参数转发器号：K4下行频率（单位：MHz）：12395下行极化方式：垂直FEC：3/4符号率（Msps）：27.5第2步：调整卫星接收机参数主要是通过接收机的遥控板或机身面板按钮，进行参数修改，将原来的鑫诺1号卫星的参数，修改成亚太6号卫星的参数并保存（只修改卫星参数）。

修改完成后，即可使用它来调整卫星天线。

天线调整到能锁定卫星后，使用自动搜索按钮功能，搜索并保存电视节目。

第3步：调整卫星天线主要是调整天线的仰角（角度要减小一些，也就是天线现在向着天空要低头一些），方位角（南偏东的角度要增大，也就是天线现在的方向会更偏东方一些）。

总的说来，站在天线后方，现在的天线方位要在原来的基础上，向下低头一些，并向左转动一些。

各地具体的仰角和方位角参见附表。

参看下面的示意图：现在仰角（亚太6号）地平原来仰角（鑫诺1号） 天线 天线天线仰角变化示意图先松动天线螺丝，然后慢慢摇动天线，最好先确定方位角，再慢慢调整仰角，如此反复，直到出现信号质量或信号电平。

天线调整好以后，先固定，再连接好线缆。

具体操作如下：调星时连接图如下：通常可由两人一起配合进行调星：首先检查天线与卫星接收机相连接的线缆接头（75-5头）是否完好，再将接收机（需先将卫星参数修改成亚太6号卫星的参数）和一台小电视机按照图示连接好（最好卫星接收机和电视挨着天线，以便及时调整天线），一人轻微、缓慢的上下左右摇动天线（注意动作幅度不要太大，并且要有耐心）；另一人东原来方位角（鑫诺1号）东现在方位角（亚太6号）天线方位角变化示意图监控卫星接收机上的信号质量或中国教育台电视节目（若无电视机则可直接监控接收机前面板上的“锁定”灯，或“LOCK”灯，灯绿表示信号已经锁定）。

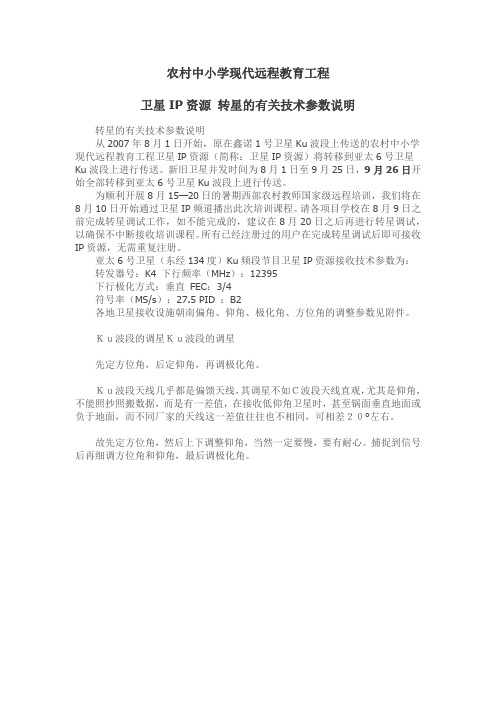

农村中小学现代远程教育工程
卫星IP资源转星的有关技术参数说明
转星的有关技术参数说明
从2007年8月1日开始，原在鑫诺1号卫星Ku波段上传送的农村中小学现代远程教育工程卫星IP资源（简称：卫星IP资源）将转移到亚太6号卫星Ku波段上进行传送。

新旧卫星并发时间为8月1日至9月25日，9月26日开始全部转移到亚太6号卫星Ku波段上进行传送。

为顺利开展8月15—20日的暑期西部农村教师国家级远程培训，我们将在8月10日开始通过卫星IP频道播出此次培训课程。

请各项目学校在8月9日之前完成转星调试工作，如不能完成的，建议在8月20日之后再进行转星调试，以确保不中断接收培训课程。

所有已经注册过的用户在完成转星调试后即可接收IP资源，无需重复注册。

亚太6号卫星（东经134度）Ku频段节目卫星IP资源接收技术参数为：转发器号：K4 下行频率（MHz）：12395
下行极化方式：垂直FEC：3/4
符号率（MS/s）：27.5 PID ：B2
各地卫星接收设施朝南偏角、仰角、极化角、方位角的调整参数见附件。

Ｋｕ波段的调星Ｋｕ波段的调星
先定方位角，后定仰角，再调极化角。

Ｋｕ波段天线几乎都是偏馈天线，其调星不如Ｃ波段天线直观，尤其是仰角，不能照抄照搬数据，而是有一差值，在接收低仰角卫星时，甚至锅面垂直地面或负于地面，而不同厂家的天线这一差值往往也不相同，可相差２０°左右。

故先定方位角，然后上下调整仰角，当然一定要慢，要有耐心。

捕捉到信号后再细调方位角和仰角，最后调极化角。

中央电化教育馆。

远教接收亚太6号卫星调转步骤一、修改卫星接收机参数将卫星接收机菜单调到修改状态，修改以下参数：本振频率：ku波段设为11300下行频率：改为12395符号率：改为27500极化方式：水平改成垂直方式其它的不变保存即可。

二、调整卫星天线把控制卫星天线方位角与仰角的螺母松开一点，然后再进行调整，注意不要太松，要容易固定，具体如下：1、仰角：昌黎县为41.5度，调整办法，把控制仰角下边的螺母向下转4圈半基本上可以达到仰角的要求。

2、方位角：昌黎县为-22.5度，即正南方偏东22.5度左右（正南方为“0”度）。

经过实际操作3、极化方式：调整为“垂直”方式，只要记住一点，用起子拧松固定高频头方向的二个螺丝后，将连接高频头的电缆线调成垂直于地面（或高频头邻边线对准夹子“0”刻线稍右一点也行）就行。

4、调整天线时，按下遥控器的“pause”键，在湖南航天珠江WTD-198AC卫星接收机面板上可以看到信号的质量强度。

湖南航天珠江WTD-198AC（2005年的机型）接收机调试步骤：⒈恢复出厂设置：按“MENU”进入“系统设置”→按“▼”移动到“恢复出厂设置”→按“OK”→移动到“是”，按“OK”⒉添加转发器：按“”到“安装天线”主菜单→按“▼”移动到“转发器编辑”→按“OK”后，输入密码“8888”，进入“卫星转发器编辑”界面→按“▼”依次用数字键修改“频率”为：12395，“符号率”为：27500，“极性”为“垂直”→按“EXIT”保存退出。

⒊添加节目：①添加中国教育1台：按“”到“频道管理”主菜单→按“▼”到“新增节目”→按“OK”后输入密码“8888”，→按“▼”移动修改“视频PID”为41，“音频PID”为42，“时钟PID”为41。

②同理添加其余电视节目：中国教育2台的视频PID：45，音频PID：46，时钟PID：45空中课堂的视频PID：49，音频PID：50，时钟PID：49彩条(早期教育)的视频PID：57，音频PID：58，时钟PID：57“九州”DVS—398F+（2006年机型）卫星接收机的具体操作步骤：(1) 正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备。

附一：
卫星广播电视转星调整工作概述
根据我国卫星广播电视业务发展和传输覆盖需求，为提高卫星广播电视传输质量，便于广大用户接收，我国将进行卫星广播电视转星调整工作。

现在使用的亚洲3S、亚洲4号、亚太6号、亚太2R号、中卫1号、鑫诺1号共6颗卫星上传输的中央和地方卫星广播电视节目将全部调整到鑫诺3号（东经125度）和中星6B（东经115.5度）两颗广播电视专用卫星传输；现在使用的鑫诺1号卫星Ku转发器传输的广播电视节目全部调整到亚太6号卫星（东经134度）Ku频段转发器传输。

接收上述原有卫星广播电视节目信号的所有地面接收站都要进行调整,以便接收新卫星传输的节目信号。

转星调整时间为2007年8月1日至8月31日。

为协助各地按照计划完成转星调整工作任务，浙江省广播电视局编制了《卫星广播电视转星
调整用户接收设备操作手册》（以下简称《手册》），为用户提供参考和指导。

《手册》印刷版发放给各市、县（市、区）文化广电新闻出版局、广播电视台（集团）、网络中心（公司）及乡镇广播电视站，并在浙江省广播电视局网站（http：//www.zrt、gov、cn）提供相关技术资料。

关于通过卫星接收方式实现远程教育的方案随着社会科学技术的发展，各种新颖的教学手段及内容不断涌现，远程教学领域除了英特网等方式外，通过卫星接收实现远程教育已被越来越多的学校所接受，下面就这一系统作如下说明。

一、系统配置说明：在学校办公或教学楼上安装直径0.9m的卫星接收天线，配以KU波段高频头，通过同轴电缆将信号送至控制室，送入相应的卫星接收机及计算机上，从而实现对卫星“鑫诺一号”中KU波段IP数据及CETV—1、CETV—2、SDTV等多套教育电视节目的接收。

所接收的数字信号进入校园有线闭路电视网或利用录像机记录转播，数据信号则通过计算机，实现IP信号的网上浏览及下载。

二、与其它电教设备并网方案1、与多媒体电教室并网：通过电教室显示设备向学生播放。

电视信号接入录像机或音视频转接设备，在投影机上播出，数据信号可由电教室数学PC机作为媒体直接安装卫星接收卡进行浏览下载，以VGA方式送入投影向学生播放，作为学校网络工作站的电教用PC机从服务器上调用资料，而服务器就需安装接收卡接收卫星资料。

2、与校园网络并网：服务器作为一级接收设备，安装DVB接收卡下载卫星IP数据。

各工作站自行调阅。

3、与双向控制系统并网：卫星接收到的模信号接入双向控制系统的媒体设备（录像机、媒体用PC机等）。

从而实现各教学班上网收看中教节目。

三、系统组网后主要功能说明（1）校园教学：利用现有电视播出设备，可实现包括多媒体电教室、微机教室、教学评估、远程教学在内的一切多媒体电视教学功能。

（2）计算机教务科研管理：学校可按计算机局域网规范独立建设，系统与主干网中心计算机网络服务器节点连接，全校共享信息资源。

（3）教师计算机备课与电视授课功能：教师可在计算机上利用数模设备查阅下载远程教学信息内容，并将其制作成课件存入网络服务器，在教师授课时调用，还可制作成录像或光盘VCD资料,在电视上向学生播放。

（4）卫星电视节目播放功能：从卫星上除了接收教学电视内容外，还可接收部分电视娱乐节目，供学生、老师观赏。

打开电视、卫星接收机，按遥控上的“信息”键，一人在屋内看，一人到外面转锅大锅操作，前提正确连接，把高频头的0度线指向约3点钟位置（0刻度转至与地平线持平），大锅朝向正南（最好指指南针，或者中午12点整的时候，看太阳的位置，即正南），必须得准。

然后松开上下调节螺丝，微调。

直到电视显示信号质量，然后分别轻微左右，上下调整。

信号质量最高为最佳。

首先正南方向避开高大墙体，大树，若有要远离，3米高的墙，大锅应该至少退后5米以上，才能较正常接收。

出现打忍现象是P值低于或等于25，有的机子是40，调好使P值过了这个值就可以了，最大就是最好第一大锅对准正南方向，暂时固定第二调大锅架上的升降杆，先使锅面下沿与地面保持35-45厘米之间高度，暂时紧拧杆上紧固螺丝暂先固定第三将接收头，就是像小炮弹样东西，也叫高频头，上面有个零刻度线，松开圆圈上的螺丝，旋转接收头，使零刻度线与地面绝对平行，暂先固定第四将机顶盒，也就是像小影碟机样的东西放在大锅旁，将信号线联好，通电，先用遥控器调成10台号，盒上有个液晶屏显示10字样，按遥控器上信息键，此时液晶屏显示P02等字样，第五盯住液晶屏，以正南为基准，偏东或西方向一厘米一厘米小心移动旋转大锅直到使P值最大后固定第6调升降杆，便P值更大到最大后固定升降杆。

这时P值一般在30以上，同时还会有个黄色小指示灯亮起，基本上是成功了第7，小心以毫米级稍左或稍右旋转接收头，使P 值更大，后固定，也还可以接着将接收头拔高一点，但在这过程中小心一点，不要旋转了左右角度。

这时可能P值又会更大后固定锅没有调到最佳角度，把线接好，找到：安装与信号检测界面，先调仰角，把信号强度调到最高，然后调方位角，中九在我国一般都是南偏西三十度左右，从正南向西慢慢转锅，出现信号质量并调到最高，最后可以再稍微转一下高频头，把信号调到最高，看所有台是否都收下来，固定就可以了方位角就是指向你需要接收的卫星的方位，保证天线对准。
