小型变压器的设计与绕制

中小型变压器设计一，小型单相变压器的设计变压器容量大小与其铁心大小有一定的比例关系，计算公式有三，先说小的，后边再说其它两种。

早年采用热轧硅钢片时使用的铁心计算公式，与现在相比同容量它计算的铁心面积就偏大。

早年的变压器烧毁翻修就得用这个公式，它计算的容量在1KVA左右的日子型和口子型铁心。

铁心截面St=K√P,K为系数，P=0~10VA时K=2。

10~50，2~1.75，50~500，1.5~1.4, 500~1000, 1.4~1.2,1000VA 以上为1。

例如：100VA计算，St=1.5√100=15cm²。

1.旧设备上一台能耗制动变压器烧毁返修实例：把铁心拔掉，用手摇绕线机把一二次侧的匝数记一下，再用卡尺或千分尺记下两导线带绝缘和不带绝缘的直径大小，用平均匝长乘匝数或直接称得重量，到商店买不到合适导线，可根据铁窗余量大小用大一号或小一号导线代用，所以在买导线之前开始计算每层能绕几匝，多少层能绕完。

层与层垫什么绝缘，垫多厚，一二次之间绝缘垫几层，与铁心柱之间采用什么绝缘骨架等，它们总厚度是多少，可得知窗口面积的余量。

他们能绕下你当然也能绕下，但限于你手头材料有限，绝缘材料厚度及导线截面大小就得灵活掌控。

绕完后用铁心片试插一下，看有不合适可修正，觉得无问题可在烘箱内干燥，浸漆再烘干，线包插上铁心应通电试验一下，是否经得起考验，并把铁心夹紧后铁心四周刷漆烘干，使铁心粘紧通电不发声，到此变压器返修完毕，可以放心安放到设备上运行。

2.新设计一台能耗制动变压器：（1）.已知条件：采用磁密为10000高斯的热轧硅钢片，制动对象为7KW交流异步电动机，直流电流Id=4Io（7KW 电机空载电流为6A）=4×6=24A，直流电压Ud=Id×Rd（电机线圈直流电阻1Ω）=24×1=24V。

（2）.按电感负载单相桥式整流有关系数计算：交流电压U=24÷0.9=27V,交流功率P=27V×24A=648VA（也可以交流功率P=24V×24A ×1.11=640VA。

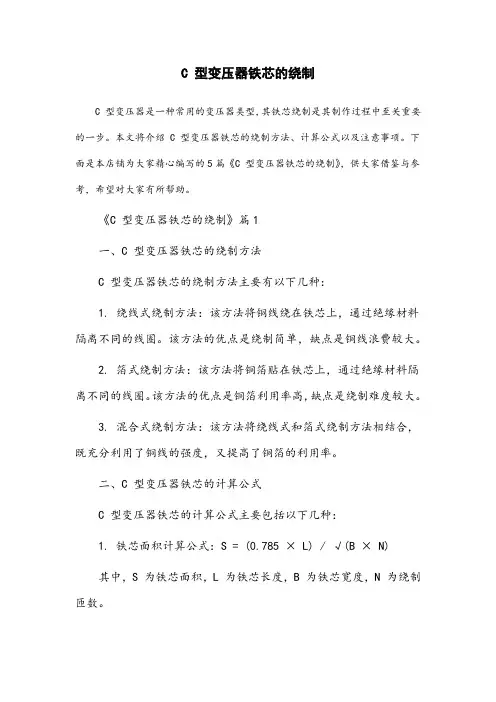

C 型变压器铁芯的绕制C 型变压器是一种常用的变压器类型，其铁芯绕制是其制作过程中至关重要的一步。

本文将介绍 C 型变压器铁芯的绕制方法、计算公式以及注意事项。

下面是本店铺为大家精心编写的5篇《C 型变压器铁芯的绕制》，供大家借鉴与参考，希望对大家有所帮助。

《C 型变压器铁芯的绕制》篇1一、C 型变压器铁芯的绕制方法C 型变压器铁芯的绕制方法主要有以下几种：1. 绕线式绕制方法：该方法将铜线绕在铁芯上，通过绝缘材料隔离不同的线圈。

该方法的优点是绕制简单，缺点是铜线浪费较大。

2. 箔式绕制方法：该方法将铜箔贴在铁芯上，通过绝缘材料隔离不同的线圈。

该方法的优点是铜箔利用率高，缺点是绕制难度较大。

3. 混合式绕制方法：该方法将绕线式和箔式绕制方法相结合，既充分利用了铜线的强度，又提高了铜箔的利用率。

二、C 型变压器铁芯的计算公式C 型变压器铁芯的计算公式主要包括以下几种：1. 铁芯面积计算公式：S = (0.785 × L) / √(B × N)其中，S 为铁芯面积，L 为铁芯长度，B 为铁芯宽度，N 为绕制匝数。

2. 绕组匝数计算公式：N = (1.732 × U) / (2 × I ×√(B ×N))其中，N 为绕组匝数，U 为输入电压，I 为输入电流，B 为铁芯宽度。

3. 输出电压计算公式：U2 = (U1 × N2) / N1其中，U2 为输出电压，U1 为输入电压，N2 为输出绕组匝数，N1 为输入绕组匝数。

三、C 型变压器铁芯的绕制注意事项1. 铁芯绕制时应注意绝缘材料的选择，应选用耐高温、耐高压的绝缘材料。

2. 绕制时应注意铜线的拉伸和弯曲半径，避免铜线断裂和损伤。

3. 绕制后应进行检测和测试，确保变压器的性能符合要求。

4. 在使用过程中，应注意变压器的使用环境，避免长时间过载和短路等操作。

《C 型变压器铁芯的绕制》篇2C 型变压器是一种常用的电力变压器，其铁芯通常由硅钢片或软铁制成。

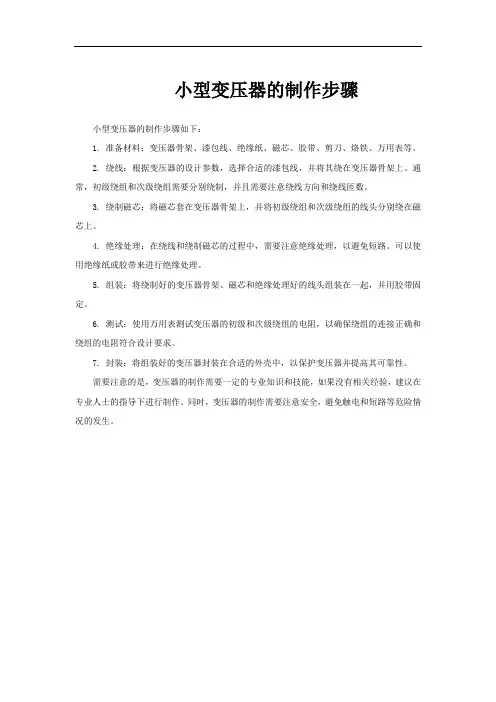

小型变压器的制作步骤
小型变压器的制作步骤如下：
1. 准备材料：变压器骨架、漆包线、绝缘纸、磁芯、胶带、剪刀、烙铁、万用表等。

2. 绕线：根据变压器的设计参数，选择合适的漆包线，并将其绕在变压器骨架上。

通常，初级绕组和次级绕组需要分别绕制，并且需要注意绕线方向和绕线匝数。

3. 绕制磁芯：将磁芯套在变压器骨架上，并将初级绕组和次级绕组的线头分别绕在磁芯上。

4. 绝缘处理：在绕线和绕制磁芯的过程中，需要注意绝缘处理，以避免短路。

可以使用绝缘纸或胶带来进行绝缘处理。

5. 组装：将绕制好的变压器骨架、磁芯和绝缘处理好的线头组装在一起，并用胶带固定。

6. 测试：使用万用表测试变压器的初级和次级绕组的电阻，以确保绕组的连接正确和绕组的电阻符合设计要求。

7. 封装：将组装好的变压器封装在合适的外壳中，以保护变压器并提高其可靠性。

需要注意的是，变压器的制作需要一定的专业知识和技能，如果没有相关经验，建议在专业人士的指导下进行制作。

同时，变压器的制作需要注意安全，避免触电和短路等危险情况的发生。

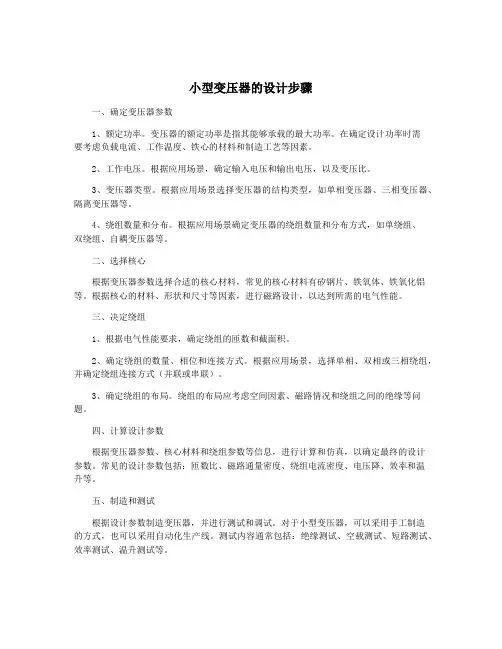

小型变压器的设计步骤一、确定变压器参数1、额定功率。

变压器的额定功率是指其能够承载的最大功率。

在确定设计功率时需要考虑负载电流、工作温度、铁心的材料和制造工艺等因素。

2、工作电压。

根据应用场景，确定输入电压和输出电压，以及变压比。

3、变压器类型。

根据应用场景选择变压器的结构类型，如单相变压器、三相变压器、隔离变压器等。

4、绕组数量和分布。

根据应用场景确定变压器的绕组数量和分布方式，如单绕组、双绕组、自耦变压器等。

二、选择核心根据变压器参数选择合适的核心材料，常见的核心材料有矽钢片、铁氧体、铁氧化铝等。

根据核心的材料、形状和尺寸等因素，进行磁路设计，以达到所需的电气性能。

三、决定绕组1、根据电气性能要求，确定绕组的匝数和截面积。

2、确定绕组的数量、相位和连接方式。

根据应用场景，选择单相、双相或三相绕组，并确定绕组连接方式（并联或串联）。

3、确定绕组的布局。

绕组的布局应考虑空间因素、磁路情况和绕组之间的绝缘等问题。

四、计算设计参数根据变压器参数、核心材料和绕组参数等信息，进行计算和仿真，以确定最终的设计参数。

常见的设计参数包括：匝数比、磁路通量密度、绕组电流密度、电压降、效率和温升等。

五、制造和测试根据设计参数制造变压器，并进行测试和调试。

对于小型变压器，可以采用手工制造的方式，也可以采用自动化生产线。

测试内容通常包括：绝缘测试、空载测试、短路测试、效率测试、温升测试等。

小型变压器的设计是一个比较复杂的过程，需要综合考虑多种因素。

合理的变压器设计可以提高其性能和可靠性，提高产品的质量水平，并推动电子产品的发展。

与小型变压器设计相关的问题还有很多，下面将分别从材料选择、电磁兼容性和设计优化等方面进行阐述。

一、材料选择在小型变压器的设计过程中，材料的选择是个至关重要的问题。

变压器中最重要的部件就是铁心，因为它影响到磁通的分配、磁阻的大小以及负载能力等特性。

常见的铁心材料为硅钢片、铁氧体和铁氧化铝等。

硅钢片具有独特的导磁性能和高度的磁导率，但是存在磁饱和和损耗大的问题；铁氧体则解决了这些问题，但价格较高。

变压器基本绕制方法变压器是一种静止电器，用于将交流电能从一电压级别转变为另一电压级别。

变压器的基本结构是由两个或更多相互绝缘的线圈（绕组）组成，所以绕制方法是非常关键的。

变压器的基本绕制方法包括以下几个步骤：1.绕制绕组：变压器的绕组通常由导线绕制而成。

绕制绕组需要选用适当的导线材料，如铜或铝，以确保电流顺畅流动，减少能量损耗。

绕制绕组的方法可以是手工绕制或机器辅助绕制。

2.区分主绕组和副绕组：变压器通常有一个主绕组和一个或多个副绕组。

主绕组接收输入电源，而副绕组输出变压器所需的电压。

主绕组通常拥有更大的线圈数目和导线直径，以承受更高的电流。

3.绕制高压绕组：高压绕组是主绕组的一部分，通常由绝缘导线绕制而成。

绕制高压绕组需要进行较精确的计算，以确保电压比例适当。

高压绕组通常拥有更多的线圈数目，使得在输入电压下产生相对较高的电场强度。

4.绕制低压绕组：低压绕组是副绕组的一部分，通常也由绝缘导线绕制而成。

绕制低压绕组的线圈数目较少，以使输出电压比输入电压降低到所需的级别。

5.绝缘处理：在绕制绕组后，需要对绕组进行绝缘处理。

这可以通过在绕组上涂覆绝缘漆或使用绝缘纸等绝缘材料来实现。

绝缘处理的目的是防止绕组之间以及绕组与变压器的其它部分之间发生电流短路。

6.线圈固定：完成绕制和绝缘处理后，绕组需要被固定在变压器的铁心上。

通常使用绝缘材料和胶水或金属夹子等固定绕组。

固定绕组的目的是保持线圈的组织，防止移位或损坏。

以上是变压器基本绕制方法的一般步骤，但实际的变压器绕制过程可能因不同的类型和规格而有所不同。

绕制方法的选择和技术要求取决于所需的变压器电压比例、功率容量、绝缘等级和使用环境等因素。

对于更高功率或专业的变压器，可能需要更高级别的绕制技术和过程控制。

因此，变压器的绕制是一个复杂而精确的过程，需要专业知识和技术的支持。

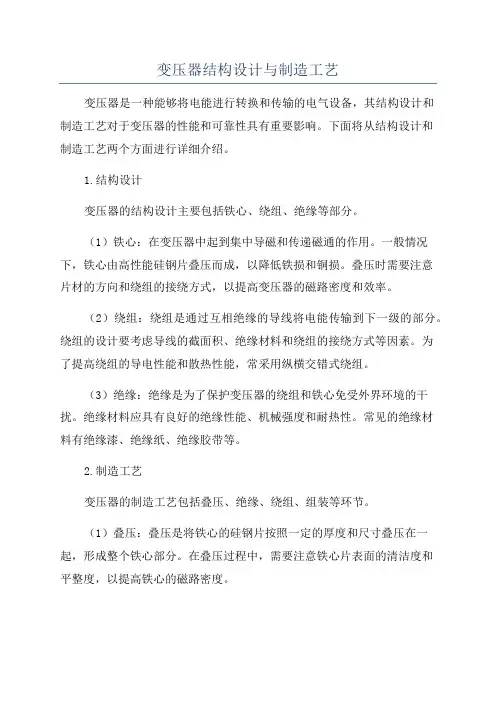

变压器结构设计与制造工艺变压器是一种能够将电能进行转换和传输的电气设备，其结构设计和制造工艺对于变压器的性能和可靠性具有重要影响。

下面将从结构设计和制造工艺两个方面进行详细介绍。

1.结构设计变压器的结构设计主要包括铁心、绕组、绝缘等部分。

（1）铁心：在变压器中起到集中导磁和传递磁通的作用。

一般情况下，铁心由高性能硅钢片叠压而成，以降低铁损和铜损。

叠压时需要注意片材的方向和绕组的接绕方式，以提高变压器的磁路密度和效率。

（2）绕组：绕组是通过互相绝缘的导线将电能传输到下一级的部分。

绕组的设计要考虑导线的截面积、绝缘材料和绕组的接绕方式等因素。

为了提高绕组的导电性能和散热性能，常采用纵横交错式绕组。

（3）绝缘：绝缘是为了保护变压器的绕组和铁心免受外界环境的干扰。

绝缘材料应具有良好的绝缘性能、机械强度和耐热性。

常见的绝缘材料有绝缘漆、绝缘纸、绝缘胶带等。

2.制造工艺变压器的制造工艺包括叠压、绝缘、绕组、组装等环节。

（1）叠压：叠压是将铁心的硅钢片按照一定的厚度和尺寸叠压在一起，形成整个铁心部分。

在叠压过程中，需要注意铁心片表面的清洁度和平整度，以提高铁心的磁路密度。

（2）绝缘：绝缘环节主要是将绝缘材料包裹在铁心和绕组上，形成完整的绝缘层。

绝缘材料的选择和包覆的方式要符合设计要求，以保证变压器的安全运行。

（3）绕组：绕组是将绝缘后的导线按照一定的规律绕制在铁心上。

绕制过程中需要注意导线的截面积、长度和接触间隙，以确保良好的电性能和导热性能。

（4）组装：组装环节是将叠压好的铁心和绕组按照设计要求进行组装。

组装时需要注意铁心和绕组的定位和安装，以确保变压器的结构稳定性和电路连通性。

总结起来，变压器的结构设计和制造工艺是相互关联的，需要综合考虑变压器的功率、频率、绝缘等要求。

合理的结构设计和制造工艺能够提高变压器的效率、可靠性和安全性。

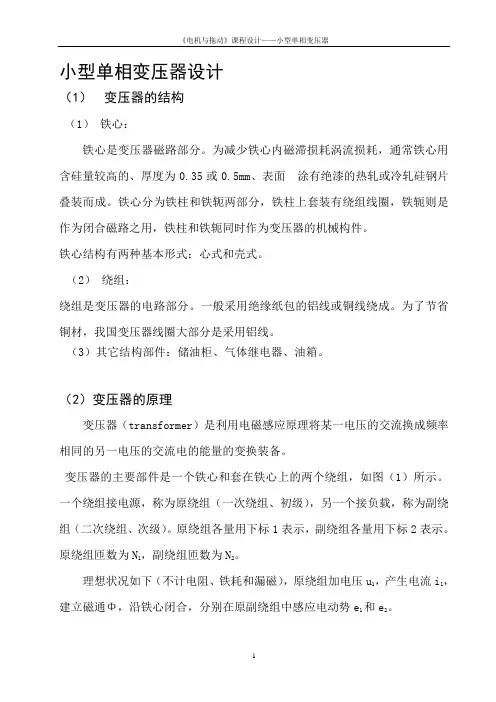

小型单相变压器设计（1）变压器的结构（1）铁心：铁心是变压器磁路部分。

为减少铁心内磁滞损耗涡流损耗，通常铁心用含硅量较高的、厚度为0.35或0.5mm、表面涂有绝漆的热轧或冷轧硅钢片叠装而成。

铁心分为铁柱和铁轭两部分，铁柱上套装有绕组线圈，铁轭则是作为闭合磁路之用，铁柱和铁轭同时作为变压器的机械构件。

铁心结构有两种基本形式：心式和壳式。

（2）绕组：绕组是变压器的电路部分。

一般采用绝缘纸包的铝线或铜线绕成。

为了节省铜材，我国变压器线圈大部分是采用铝线。

（3）其它结构部件：储油柜、气体继电器、油箱。

（2）变压器的原理变压器（transformer）是利用电磁感应原理将某一电压的交流换成频率相同的另一电压的交流电的能量的变换装备。

变压器的主要部件是一个铁心和套在铁心上的两个绕组，如图（1）所示。

一个绕组接电源，称为原绕组（一次绕组、初级），另一个接负载，称为副绕组（二次绕组、次级）。

原绕组各量用下标1表示，副绕组各量用下标2表示。

原绕组匝数为N1，副绕组匝数为N2。

理想状况如下（不计电阻、铁耗和漏磁），原绕组加电压u1，产生电流i1，建立磁通Φ，沿铁心闭合，分别在原副绕组中感应电动势e1和e2。

图（1）变压器结构示意图根据电磁感应定律可以推导出一次侧和二次侧绕组感应电动势：E 1=4.44fN 1B m A×10-14 E 2=4.44fN 2B m A×10-14在式中B m 为铁心中最大的磁通密度（T ），A 为铁心的截面积（cm 2），f 为电源频率，工频为50Hz ，N 1为一次侧绕组的匝数，N 2为二次侧绕组的匝数。

将上面两式相比得2121N N E E 如果忽略一、二次侧绕组本身的压降，可以认为U 1≈E 1、U 2≈E 2，于是上式可以化为21U U ≈21E E =12N N =K u 小型单相变压器一般是指工频小容量单相变压器。

（3）小型单相变压器的计算小型单相变压器的计算包括额定容量的确定，铁心尺寸的选定，绕组的匝数与导线直径，绕组（线圈）排列及铁心尺寸的最后确定四个部分。

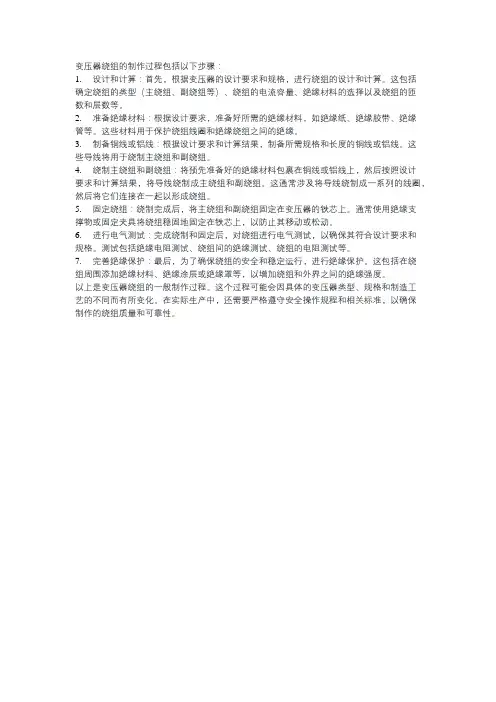

变压器绕组的制作过程包括以下步骤：
1.设计和计算：首先，根据变压器的设计要求和规格，进行绕组的设计和计算。

这包括
确定绕组的类型（主绕组、副绕组等）、绕组的电流容量、绝缘材料的选择以及绕组的匝
数和层数等。

2.准备绝缘材料：根据设计要求，准备好所需的绝缘材料，如绝缘纸、绝缘胶带、绝缘
管等。

这些材料用于保护绕组线圈和绝缘绕组之间的绝缘。

3.制备铜线或铝线：根据设计要求和计算结果，制备所需规格和长度的铜线或铝线。

这
些导线将用于绕制主绕组和副绕组。

4.绕制主绕组和副绕组：将预先准备好的绝缘材料包裹在铜线或铝线上，然后按照设计
要求和计算结果，将导线绕制成主绕组和副绕组。

这通常涉及将导线绕制成一系列的线圈，然后将它们连接在一起以形成绕组。

5.固定绕组：绕制完成后，将主绕组和副绕组固定在变压器的铁芯上。

通常使用绝缘支
撑物或固定夹具将绕组稳固地固定在铁芯上，以防止其移动或松动。

6.进行电气测试：完成绕制和固定后，对绕组进行电气测试，以确保其符合设计要求和
规格。

测试包括绝缘电阻测试、绕组间的绝缘测试、绕组的电阻测试等。

7.完善绝缘保护：最后，为了确保绕组的安全和稳定运行，进行绝缘保护。

这包括在绕
组周围添加绝缘材料、绝缘涂层或绝缘罩等，以增加绕组和外界之间的绝缘强度。

以上是变压器绕组的一般制作过程。

这个过程可能会因具体的变压器类型、规格和制造工
艺的不同而有所变化。

在实际生产中，还需要严格遵守安全操作规程和相关标准，以确保
制作的绕组质量和可靠性。

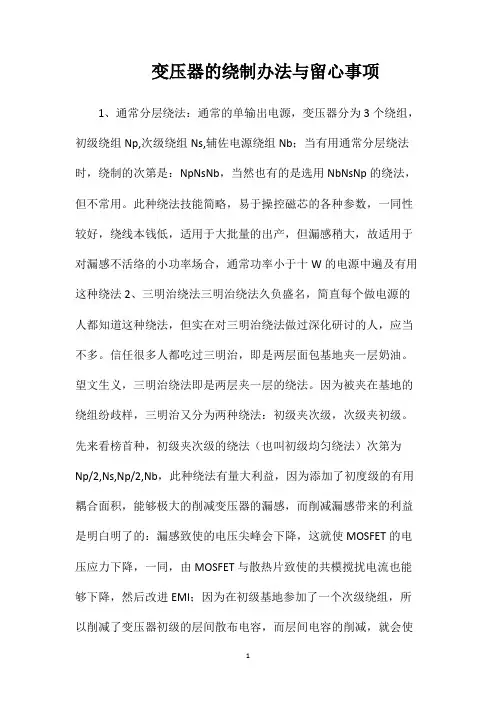

变压器的绕制办法与留心事项1、通常分层绕法：通常的单输出电源，变压器分为3个绕组，初级绕组Np,次级绕组Ns,辅佐电源绕组Nb；当有用通常分层绕法时，绕制的次第是：NpNsNb，当然也有的是选用NbNsNp的绕法，但不常用。

此种绕法技能简略，易于操控磁芯的各种参数，一同性较好，绕线本钱低，适用于大批量的出产，但漏感稍大，故适用于对漏感不活络的小功率场合，通常功率小于十W的电源中遍及有用这种绕法2、三明治绕法三明治绕法久负盛名，简直每个做电源的人都知道这种绕法，但实在对三明治绕法做过深化研讨的人，应当不多。

信任很多人都吃过三明治，即是两层面包基地夹一层奶油。

望文生义，三明治绕法即是两层夹一层的绕法。

因为被夹在基地的绕组纷歧样，三明治又分为两种绕法：初级夹次级，次级夹初级。

先来看榜首种，初级夹次级的绕法（也叫初级均匀绕法）次第为Np/2,Ns,Np/2,Nb，此种绕法有量大利益，因为添加了初度级的有用耦合面积，能够极大的削减变压器的漏感，而削减漏感带来的利益是明白明了的：漏感致使的电压尖峰会下降，这就使MOSFET的电压应力下降，一同，由MOSFET与散热片致使的共模搅扰电流也能够下降，然后改进EMI；因为在初级基地参加了一个次级绕组，所以削减了变压器初级的层间散布电容，而层间电容的削减，就会使电路中的寄生振动削减，一样能够下降MOSFET与次级整流管的电压电流应力，改进EMI。

第二种，次级夹初级的绕法（也叫次级均匀绕法）次第为Ns/2,Np,Ns/2,Nb。

当输出是低压大电流时，通常选用此种绕法，其利益有二：1、能够有用下降铜损致使的温升：因为输出是低压大电流，故铜损对导线的长度较为活络，绕在内侧的Ns/2能够有用较少绕线长度，然后下降此Ns/2绕组的铜损及发热。

外层的Ns/2虽然绕线相对较长，可是底子上是在变压器的外层，散热超卓故温度也不会太高。

2、能够削减初级耦合至变压器磁芯高频搅扰。

因为初级远离磁芯，次级电压低，故致使的高频搅扰小。

220伏小型变压器绕制数表
摘要：
一、小型变压器简介
1.定义与作用
2.220 伏小型变压器的应用场景
二、绕制数表的必要性
1.绕制数表的作用
2.绕制数表的内容
三、220 伏小型变压器绕制数表详解
1.绕组一：高压绕组
2.绕组二：低压绕组
3.绕组三：中性线绕组
4.绕组四：接地线绕组
四、绕制数表的实际应用
1.绕制过程的注意事项
2.数表在实际操作中的应用
五、总结
1.绕制数表的重要性
2.220 伏小型变压器的发展趋势
正文：
在现代社会，小型变压器被广泛应用于各种电子设备中，如LED 灯、电
器等。

变压器的绕制方法和制作流程英文回答：To answer your question about the winding method and manufacturing process of transformers, I would like to explain it step by step.Firstly, let's talk about the winding method. There are two common types of winding in transformers: the concentric winding and the sandwich winding.In concentric winding, the primary and secondary windings are wound on the same cylindrical core, with the primary winding being closer to the core. This type of winding is commonly used in small transformers and is relatively simple to manufacture. It allows for efficient transfer of energy between the primary and secondary windings.On the other hand, sandwich winding involves placingthe primary and secondary windings on separate sections of the core. The primary winding is wound on the core first, followed by an insulating layer, and then the secondary winding is wound on top. This type of winding is used in larger transformers and provides better insulation between the windings, reducing the risk of short circuits.Now let's move on to the manufacturing process of transformers. It typically involves the following steps:1. Core preparation: The core, usually made of laminated iron sheets, is prepared by cutting and stacking the sheets to form the desired shape and size. This ensures minimal energy loss due to eddy currents.2. Winding: The primary and secondary windings are carefully wound around the core according to the chosen winding method. The number of turns and wire size are determined based on the desired voltage ratio and power rating of the transformer.3. Insulation: Insulating materials such as paper orvarnish are applied between the windings and around the core to prevent electrical short circuits and improve the overall insulation of the transformer.4. Impregnation: The windings and core are impregnated with a suitable insulating material, such as epoxy resin, to enhance the insulation and mechanical strength of the transformer. This process also helps to protect the windings from moisture and other contaminants.5. Testing: Various tests are conducted to ensure the quality and performance of the transformer. These tests include insulation resistance test, turns ratio test, and load testing. Any defects or issues are identified and rectified during this stage.6. Enclosure: The transformer is enclosed in a protective housing, which may be made of metal or plastic, to provide mechanical support and protection against external factors such as dust, moisture, and physical damage.In conclusion, the winding method and manufacturing process of transformers involve carefully winding the primary and secondary windings on the core using either concentric or sandwich winding methods. The core is prepared, insulation is applied, impregnation is done, and testing is conducted before enclosing the transformer in a protective housing.中文回答：关于变压器的绕制方法和制作流程，我想逐步解释一下。

小功率工频变压器的绕制方法计算及注意事项各种家用电器中，工频变压器无论是自行设计绕制，还是修复烧坏的变压器，都涉及到部分简单的计算，教科书上的计算公式虽然严谨，但实际运用时显得复杂，不甚方便。

本文介绍实用的变压器计算的经验公式。

1.铁芯的选择根据自己需要的功率选择合适的铁芯是绕制变压器的第一步。

如果铁芯（硅钢片）选用过大，将导致变压器体积增大，成本升高，但铁芯过小，会增大变压器的损耗，同时带负载能力变差。

为了确定铁芯尺寸，首先要算出变压器次级的实际消耗功率，它等于变压器次级各绕组电压、负载电流的乘积之和。

如果是全波整流变压器，应以变压器次级电压的1/2计算。

次级绕组消耗功率加入变压器本身损耗功率，即为变压器初级视在功率。

一般次级绕组功率在10w以下的变压器，其本身损耗可达次级实际消耗功率的30～50%，其效率仅为50～70%。

次级绕组功率在30W以下损耗约20～30%，50W以下损耗约15～20%，100w以下损耗约10～15%，100W以上损耗约10%以下，上述损耗参数是关于普通插片式变压器的。

如果按照R型变压器、c型变压器、环形变压器的顺序，损耗参数依次减小。

根据上述计算的初级总功率可以选定铁芯。

铁芯面积S=a×b（cm2）.如附图所示。

变压器视在功率与s的关系用下述经验公式选用：s=K√P1P1为变压器初级总视在功率，单位为：VA（伏安），s为应选铁芯截面积，K为一系数，随变压器Pl大小不同选用不同的值。

同时考虑到硅钢片之间的绝缘漆、空隙的影响，K与P1关系为：P1K值10VA以下2～50VA以下2～lOOVA以下～2.每伏匝数计算选定铁芯s以后。

再确定每伏匝数，以使绕制的变压器有台理的激磁电流。

常用的经验公式为：N=（40～55）/S，N为每伏匝数。

根据不同质量的硅钢片选取系数40～55。

比较高级的高硅钢，用眼观察表面有鳞片结晶.且极脆，只弯折1～2次即断裂，断处参差不齐，系数取为40。

小型变压器制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!小型变压器的制作流程如下：1. 设计：根据变压器的用途、输入输出电压、功率等参数，设计变压器的铁芯尺寸、绕组匝数、线径等。

变压器绕组设计与分析一、引言变压器作为重要的电力设备，广泛应用于电力系统中。

其中，绕组是变压器的核心组成部分，直接影响变压器的性能和效率。

本文将着重探讨变压器绕组的设计与分析，包括绕组类型、设计原则以及分析方法等。

二、绕组类型1. 根据功能划分：变压器绕组可分为一次绕组和二次绕组。

一次绕组连接于输入电源，是输入端的绕组；二次绕组连接于输出电路，是输出端的绕组。

2. 根据绕组连接方式划分：变压器绕组可分为同心绕组和分散绕组。

同心绕组由多个圆柱形线圈叠加而成，各线圈共用同一个铁心；分散绕组的线圈则分别安放于铁心的不同部位。

三、绕组设计原则1. 匝数设计原则：根据变压器的变比关系，一次绕组与二次绕组之间的匝数比应满足变比关系。

一般情况下，根据输入与输出电压的设定，可以确定匝数比，从而设计合适的绕组。

2. 电流密度设计原则：绕组的电流密度决定了变压器的载流能力和发热情况。

合理的设计应考虑绝缘材料的热耐受能力和导热性能，以保证正常运行和安全性。

3. 铜配比设计原则：铜导体的选择和使用对绕组的性能至关重要。

在绕组设计中，应综合考虑电导率、成本和制造工艺等因素，确定适宜的铜配比。

四、绕组分析方法1. 电磁场分析：使用有限元分析等计算方法，对绕组进行电磁场分析，通过数值模拟计算得出绕组的电磁特性，如感应电压、电流分布等，为优化设计提供依据。

2. 热场分析：绕组的热特性对变压器的工作寿命和可靠性影响巨大。

通过热场分析，可以预测绕组的温度分布及发热情况，以确定合适的散热措施，提高绕组的稳定性。

3. 动力学分析：在变压器正常运行和异常情况下，会产生振动和声音等现象。

通过动力学分析，可以研究绕组的机械特性，如应力分布、振动频率等，以提高变压器的稳定性和可靠性。

五、结论绕组作为变压器的核心组成部分，其设计与分析对于变压器的性能和效率至关重要。

合理的绕组设计应考虑匝数关系、电流密度和铜配比等因素，并通过电磁场分析、热场分析和动力学分析等方法进行综合优化。
