有图有真相！供热管道直埋式补偿器安装要求固定点，一是在直管段的端部，二是在管道的分支处。
长的无分支的直线管道两补偿器之间可以不设固定点，靠管道自然形成的“驻点”即可发挥固定点的作用。
驻点是两补偿器之间管道的那个不动点，在管径相同，埋深一致时，驻点与两补偿器间的距离相等。
褡补偿器（包括转角处自然补偿器）至固定点之间的距离不得超过管道的最大安装长度Lmax，管道最大安装长度的定义是固定点至自由端（补偿器）的长度，在此长度下产生的摩擦力不得超过管道许用应力下相应的弹性力。
Lmax按下式计算：常用管道的最大安装长度Lmax。
应考虑16kgf/cm2内压力所产生的环向应力的综合影响。
3.2固定支座的设计计算具有2个管道分支并在主干线上有一处转角管道平面，补偿器的布置应满足Ln ＜Lmax的条件。
驻点G1、G2的推力为零，所以，此点处不必设置固定支座，但为了防止回填土的不均匀，埋深的不一致和预制保温管外壳粗糙度的不规则等可能会造成驻点的漂移，所以，对处于驻点位置的管道分支处G1、G2需设置支座，以G1为例其轴向推力可按下式计算：F1=Pb2+L2f-0.8(Pb3+L2f)式中F1-固定支座G1的水平推力，kgf；f-管道单位长度摩擦力，Kgf/mPb2-B2膨胀节的弹性力，Kg；Pb3-B3膨胀节的弹性力，Kgfk2-B2膨胀节的刚度，Kgf/mm；△L2-B2膨胀节的补偿量，mm；L2-膨胀节至G1的距离，m；假如某一分支如自G2接出的分支带有补偿器B。
那么，G2还受到一侧向推力的作用，如图中的F2（y），当L5很短（实际布置时L5也应很短），那么，侧向力F2（y）的大小为：F2(y)=Pn*A5+Pb5式中Pn-管道工作压力，Kgf/cm2A5-B5膨胀节的有效面积，cm2；Pb5-B5膨胀节的弹性力kgf。
固定支座G3也驻点位置，从管道和土壤的摩擦力来讲，该点也受到大小相等，方向相反的两个时作用，但应注意到该点同时又受到转角处的盲板力的作用，考虑驻点漂移的影响，固定支座G3的推力F3=1.2Pn*A4式中F3-作用在固定支座G3的水平推力，Kgf；Pn-管道工作压力，Kgf/cm2；A4-B4膨胀节的有效面积，cm2。
管道安装工程表格编号：（管—1）～（管—30）液压（润滑）系统设备安装检查记录（）系统站（泵）安装检查记录液压（气动）阀台安装检查记录管道煨（冷）弯检查记录管004工程编号分项工程施工单位单位工程管道规格分部工程安装图号施工日期年月日序号检查项目技术要求（mm）检查结果备注1 管道弯制不得有裂纹、分层缺陷2 壁厚减薄率：高压管≤10%中、低压管≤15%3 椭园率：高压管≤5% 中、底压管≤8%4 中、低压管弯曲角度偏差△±3/1000 当直管长度大于3m时，总偏差±105 高压管弯曲角度偏差△±1.5/1000最大值±56 中、低压管内侧波浪度H ≤波距值t≥4H ≥简图及说明：图4.2.8 弯曲角度及管端中心偏差自检：班组长：施工负责人：技术负责人：质检员意见：质检员：液压管道安装检查记录管005工程编号分项工程施工单位单位工程工作压力分部工程安装图号施工日期年月日序号检查项目技术要求（mm）检查结果备注1 管道切口平面与管道轴线垂直度不得大于管外径的1%≤2 管道弯制后椭园率≤8% 弯曲角度偏差±1.53 安装座标偏差（纵向/横向）±104 标高偏差±105 平管水平度≤2‰6 立管铅垂度≤2‰7 焊缝表面不得有裂缝、气孔夹渣、熔合性飞溅等缺陷8 焊缝咬肉：深度e1<0.5长度≤10%·L，且<100 ≤L—焊缝长度9 焊缝余高e: ≤I、II级：e≤1+0.1b1,且≤3 b1—焊缝宽度III级：e≤1+0.2b1,且≤510 接头外壁错边e2: ≤I、II级：e2≤0.15S,且≤3 S—管壁厚度III级：e2≤0.25S,且≤511 焊缝表面凹陷：I、II级不允许III级焊缝：深度e1≤0.5长度≤10%·L，≤<100 ≤L—焊缝长度简图及说明：自检：电烛工及钢印号：施工负责人：质检员意见：干（稀）油润滑管道安装检查记录管006工程编号分项工程施工单位单位工程安装图号分部工程管段号施工日期年月日序号检查项目技术要求（mm）检查结果备注1管道切口平面与管道轴线垂直度为管外径的1/100 ≤2管道弯制后椭园率≤8%弯曲角度偏差±1.53 安装坐标偏差±104 安装标高偏差±105 平管水平度≤2/10006 立管铅垂度≤2/10007 焊缝表面不得有裂缝、气孔夹渣、熔合性飞溅等陷8 焊缝咬肉：深度e1≤0.5长度≤10%·L 且最长<100 ≤L—焊缝长度9 焊缝余高e ≤b1—焊缝宽度10 接头外壁错边e2≤S—管壁厚度11 焊缝表面凹陷e1≤0.5简图及说明：自检：班组长：施工负责人：技术负责人：质检员意见：质检员：（）管道焊接记录管道系统脱脂检查记录管008工程名称：环境温度：脱脂介质：脱脂液温度：管道规格、长度：施工单位：施工日期：管道系统酸洗检查记录管009工程名称：酸洗工艺：循环酸洗口，槽式酸洗口脱脂介质：施工单位：管道系统中和、钝化检查记录管010工程名称：管道规格、长度：中和介质：环境温度：填表年月日管道系统冲洗、吹扫检查记录卷焊管道制作检查记录弯头、三通、变径管制作检查记录管013工程编号分项工程施工单位单位工程管道规格分部工程安装图号施工日期年月日序号检查项目技术要求检查结果年月日1 焊制弯头周长偏差Dg>1000 ±6 Dg≤1000 ±42 焊制弯头端面等与中心线垂直偏差不得大于管外径的1%≤最大值≤33 三通端面等与中心线垂直偏差不得大于管外径的1%≤最大值≤34 焊制变径管椭园度不得大于各端外径的1%最大值≤55 同心变径管两端中心线的偏心值不得大于大端外径的1%≤最大值≤5简图及说明：自检：班组长：施工负责人：技术负责人：质检员意见：质检员：管014工程编号分项工程施工单位单位工程设备名称分部工程安装图号施工日期年月日序号检查项目技术要求检查结果备注1 无热位移的管道、吊架应垂直安装2 有热位移的管道吊点应设在位移的相反方向，按位移值的1/2偏位安装3 固定支架应安装牢固可靠，并应在补偿器预拉伸之前固定4 导向支架或滑动支架的滑动面应洁净平整，不得歪斜和卡阻。

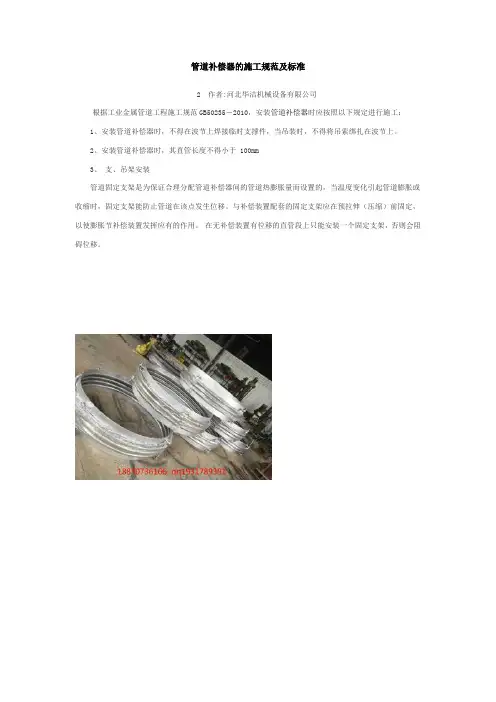

管道补偿器的施工规范及标准
2 作者:河北华洁机械设备有限公司
根据工业金属管道工程施工规范GB50235―2010，安装管道补偿器时应按照以下规定进行施工：
1、安装管道补偿器时，不得在波节上焊接临时支撑件，当吊装时，不得将吊索绑扎在波节上。
2、安装管道补偿器时，其直管长度不得小于 100mm
3、支、吊架安装
管道固定支架是为保证合理分配管道补偿器间的管道热膨胀量而设置的，当温度变化引起管道膨胀或收缩时，固定支架能防止管道在该点发生位移。
与补偿装置配套的固定支架应在预拉伸（压缩）前固定，以使膨胀节补偿装置发挥应有的作用。
在无补偿装置有位移的直管段上只能安装一个固定支架，否则会阻碍位移。
