CRD施工工法ppt课件

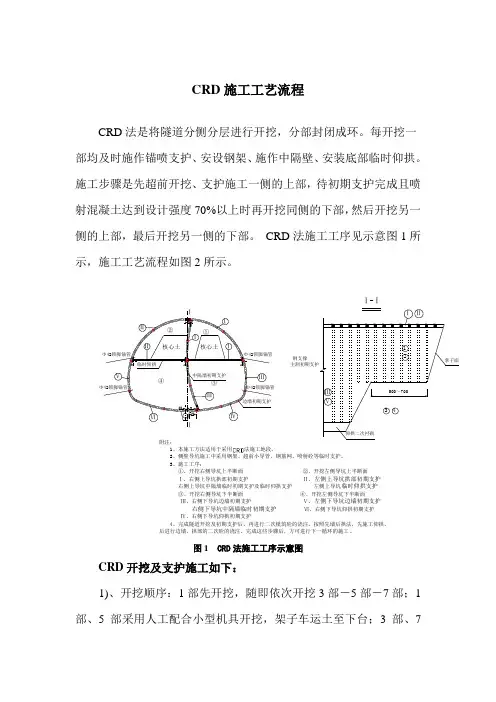

CRD 施工工艺流程CRD 法是将隧道分侧分层进行开挖，分部封闭成环。

每开挖一部均及时施作锚喷支护、安设钢架、施作中隔壁、安装底部临时仰拱。

施工步骤是先超前开挖、支护施工一侧的上部，待初期支护完成且喷射混凝土达到设计强度70%以上时再开挖同侧的下部，然后开挖另一侧的上部，最后开挖另一侧的下部。

CRD 法施工工序见示意图1所示，施工工艺流程如图2所示。

附注：1、本施工方法适用于采用法施工地段。

2、侧壁导坑施工中采用钢架、超前小导管、钢筋网、喷射砼等临时支护。

3、施工工序：①、开挖右侧导坑上半断面 ②、开挖左侧导坑上半断面Ⅰ、右侧上导坑拱部初期支护 Ⅱ、左侧上导坑拱部初期支护右侧上导坑中隔墙临时初期支护及临时仰拱支护 左侧上导坑临时仰拱支护③、开挖右侧导坑下半断面 ④、开挖左侧导坑下半断面Ⅲ、右侧下导坑边墙初期支护 Ⅴ、左侧下导坑边墙初期支护 右侧下导坑中隔墙临时初期支护 Ⅵ、右侧下导坑仰拱初期支护 Ⅳ、右侧下导坑仰拱初期支护4、完成隧道开挖及初期支护后，再进行二次模筑砼的浇注。

按照先墙后拱法，先施工仰拱，后进行边墙、拱部的二次砼的浇注。

完成这些步骤后，方可进行下一循环的施工。

钢支撑Ⅰ-Ⅰ图1 CRD 法施工工序示意图CRD 开挖及支护施工如下：1)、开挖顺序：1部先开挖，随即依次开挖3部－5部－7部；1部、5部采用人工配合小型机具开挖，架子车运土至下台；3部、7部采用人工开挖两侧边墙，中间采用装载机（挖掘机）开挖，自卸车出渣。

开挖分部见图1所示。

开挖循环进尺与设计钢架间距相同（0.5m/榀），即每次开挖进尺为0.5m。

2)、初期支护为：C25喷射砼厚30cm（II～VIII组成）；格栅钢架0.5m/榀；φ6.5钢筋网，网格间距15cm×15cm；拱墙布设系统锚杆，采用φ25中空注浆锚杆；每两榀拱架之间设纵向φ22连接筋，环向间距0.8m。

3)、施作工序①、先开挖1部上台阶，开挖单循环0.5m；开挖后初喷3～5cm 砼，挂钢筋网，架设拱部及中隔壁钢架，施工系统及锁脚锚杆，最后复喷至设计厚度。

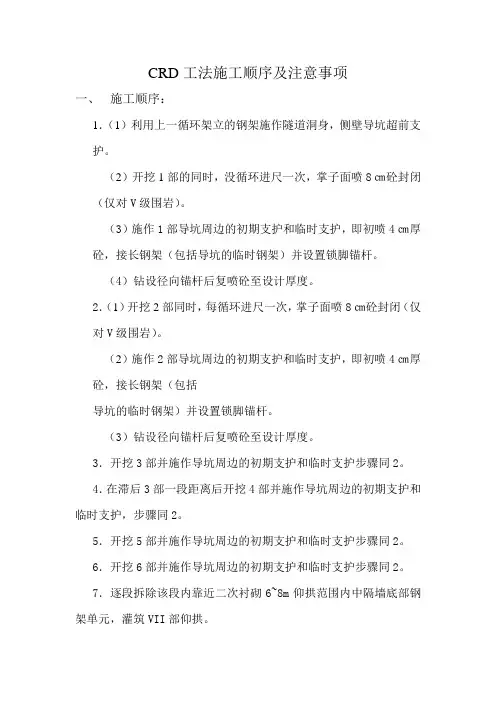

CRD工法施工顺序及注意事项一、施工顺序：1．（1）利用上一循环架立的钢架施作隧道洞身，侧壁导坑超前支护。

（2）开挖1部的同时，没循环进尺一次，掌子面喷8㎝砼封闭（仅对V级围岩）。

（3）施作1部导坑周边的初期支护和临时支护，即初喷4㎝厚砼，接长钢架（包括导坑的临时钢架）并设置锁脚锚杆。

（4）钻设径向锚杆后复喷砼至设计厚度。

2．（1）开挖2部同时，每循环进尺一次，掌子面喷8㎝砼封闭（仅对V级围岩）。

（2）施作2部导坑周边的初期支护和临时支护，即初喷4㎝厚砼，接长钢架（包括导坑的临时钢架）并设置锁脚锚杆。

（3）钻设径向锚杆后复喷砼至设计厚度。

3．开挖3部并施作导坑周边的初期支护和临时支护步骤同2。

4．在滞后3部一段距离后开挖4部并施作导坑周边的初期支护和临时支护，步骤同2。

5．开挖5部并施作导坑周边的初期支护和临时支护步骤同2。

6．开挖6部并施作导坑周边的初期支护和临时支护步骤同2。

7．逐段拆除该段内靠近二次衬砌6~8m仰拱范围内中隔墙底部钢架单元，灌筑VII部仰拱。

8．灌筑该段内VIII部隧底填充，并接长中隔墙临时钢架，使钢架底部支撑于仰拱填充顶面。

9．（1）根据监控测量结果分析待初期支护收敛后，逐段拆除多余的临时钢架。

（2）利用衬砌模板台车一次性灌筑IX部二次衬砌（拱墙衬砌一次性施作）。

二、施工注意事项：1．隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤测量”的原则。

2．开挖方式均采用弱爆破或人工开挖。

爆破时严格控制炮眼深度及装药量。

3．钢架之间的纵向连接筋应按要求设置，即使施作并连接牢靠。

4．第3、4部开挖，均应滞后1、2部一段距离，第5、6部开挖则均应滞后3、4部一段距离。

开挖循环进尺不得大于十米。

5．临时钢架的拆除应等洞身主体结构初期支护施工完毕并稳定后方可进行。

6．复合式衬砌段在施工时，必须按照规范及标准图的要求，进行监控测量，即使反馈结果，分析洞身结构的稳定，为支护参数的调整，灌筑二次衬砌的时机提供依据。

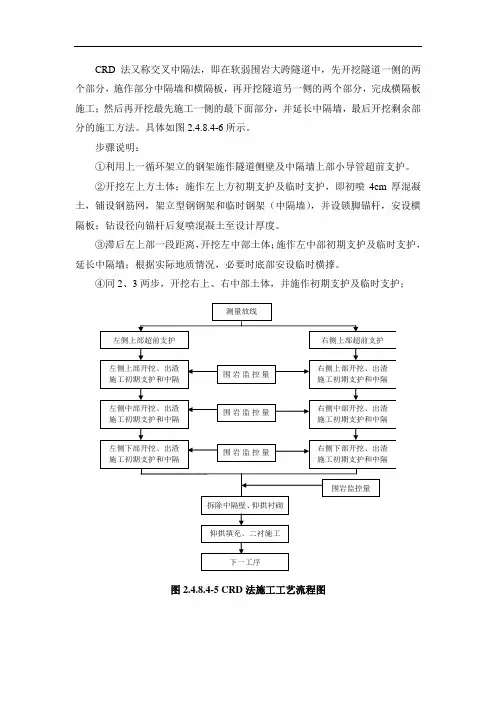

CRD法又称交叉中隔法，即在软弱围岩大跨隧道中，先开挖隧道一侧的两个部分，施作部分中隔墙和横隔板，再开挖隧道另一侧的两个部分，完成横隔板施工；然后再开挖最先施工一侧的最下面部分，并延长中隔墙，最后开挖剩余部分的施工方法。

具体如图2.4.8.4-6所示。

步骤说明：①利用上一循环架立的钢架施作隧道侧壁及中隔墙上部小导管超前支护。

②开挖左上方土体；施作左上方初期支护及临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立型钢钢架和临时钢架（中隔墙），并设锁脚锚杆，安设横隔板；钻设径向锚杆后复喷混凝土至设计厚度。

③滞后左上部一段距离，开挖左中部土体；施作左中部初期支护及临时支护，延长中隔墙；根据实际地质情况，必要时底部安设临时横撑。

④同2、3两步，开挖右上、右中部土体，并施作初期支护及临时支护；图2.4.8.4-5 CRD法施工工艺流程图图2.4.8.4-6 隧道CRD法开挖示意图⑤滞后右中部，开挖左下部土体，施作左下部初期支护和临时支护，完成中隔墙。

⑥最后开挖右下部土体，施作右下部初期支护。

⑦根据监控量测结果分析，待初期支护收敛后，拆除中隔墙及横隔板，浇筑仰拱衬砌及矮边墙，浇筑隧底填充混凝土。

⑨利用液压模板台车一次性灌注拱墙二次衬砌。

⑶施工注意事项A、开挖之前应根据施工图纸施做超前支护。

B、开挖进尺应控制在0.5~0.75mC、开挖后及时施做初期支护，尽早封闭成环。

D、施工中随时关注中隔墙下的地基稳定情况。

E、加强施工中的监控量测工作，及时反馈信息，以调整支护参数，及确定拆除临时支护的时间。

F、临时支护应在全部开挖和初期支护完成，并形成全断面环形封闭，且围岩变形收敛后进行。

每次拆除长度不应大于6m，并立即进行仰拱施做。

G、为了保证拆除中隔墙时的安全，可先施做仰拱、填充，然后拆除中隔墙。

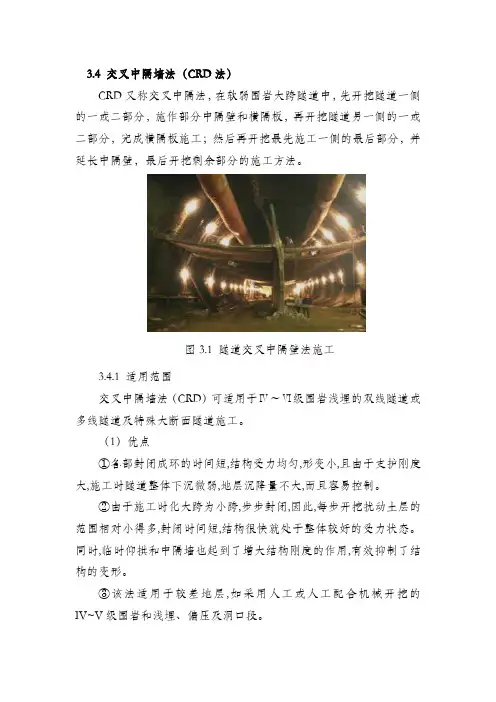

3.4 交叉中隔墙法（CRD法）CRD又称交叉中隔法，在软弱围岩大跨隧道中，先开挖隧道一侧的一或二部分，施作部分中隔壁和横隔板，再开挖隧道另一侧的一或二部分，完成横隔板施工；然后再开挖最先施工一侧的最后部分，并延长中隔壁，最后开挖剩余部分的施工方法。

图3.1 隧道交叉中隔壁法施工3.4.1 适用范围交叉中隔墙法（CRD）可适用于Ⅳ～Ⅵ级围岩浅埋的双线隧道或多线隧道及特殊大断面隧道施工。

（1）优点①各部封闭成环的时间短,结构受力均匀,形变小,且由于支护刚度大,施工时隧道整体下沉微弱,地层沉降量不大,而且容易控制。

②由于施工时化大跨为小跨,步步封闭,因此,每步开挖扰动土层的范围相对小得多,封闭时间短,结构很快就处于整体较好的受力状态。

同时,临时仰拱和中隔墙也起到了增大结构刚度的作用,有效抑制了结构的变形。

③该法适用于较差地层,如采用人工或人工配合机械开挖的IV~V级围岩和浅埋、偏压及洞口段。

(2)缺点①由于地层软弱,断面较小,只能采取小型机械或人工开挖及运输作业,且分块太多,工序繁多、复杂,进度较慢。

②临时支撑的施作和拆除困难、成本较高。

③有必要采用爆破时,必须控制药量,避免损坏中隔墙。

3.4.2 施工工艺流程图3.4.2 隧道CRD法施工工艺流程图3.4.3 施工工艺3.4.3.1开挖（1）采用CRD法施工时，一般采用人工开挖或者机械开挖，尽量控制对围岩的扰动。

（2）开挖之前应根据施工图纸施做超前支护。

（3）按设计要求控制开挖进尺，一般控制在1榀钢架距离。

（4）开挖后及时施做初期支护，尽早封闭成环。

3.4.3.2初期支护3.4.3.2.1 初期支护工艺流程图3.4.3-01初期支护工艺流程图3.4.3.2.2 初期支护施工工艺（1）喷射混凝土①喷射混凝土原材料检验合格后方能使用，严格控制拌合物的水灰比，并经常检查速凝剂注入环的工作状况。

喷射混凝土的坍落度宜控制在8~13cm，过大混凝土会流淌，过小容易出现堵管现象。

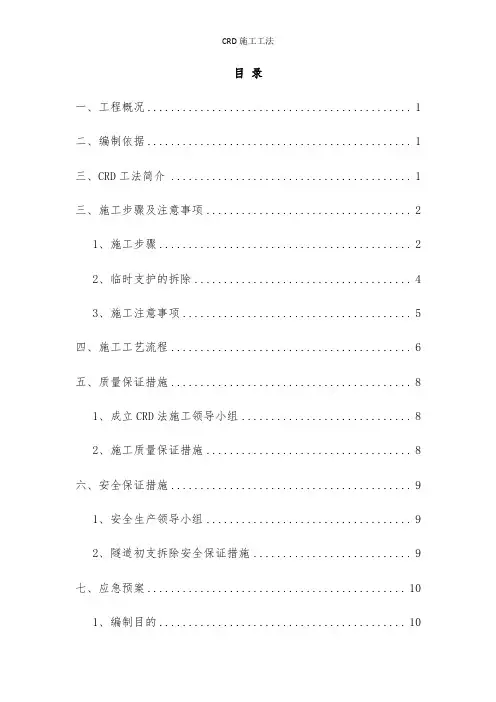

目录一、工程概况 (1)二、编制依据 (1)三、CRD工法简介 (1)三、施工步骤及注意事项 (2)1、施工步骤 (2)2、临时支护的拆除 (4)3、施工注意事项 (5)四、施工工艺流程 (6)五、质量保证措施 (8)1、成立CRD法施工领导小组 (8)2、施工质量保证措施 (8)六、安全保证措施 (9)1、安全生产领导小组 (9)2、隧道初支拆除安全保证措施 (9)七、应急预案 (10)1、编制目的 (10)2、适用范围 (10)3、应急工作原则 (10)4、组织机构 (11)5、各项风险预防措施 (16)6、信息上报程序 (20)一、工程概况新建铁路丽江至香格里拉铁路位于云南省迪庆藏族自治州香格里拉县境内，起讫里程DK52+183~D1K79+405，全长27.509Km（含一个断链长度），包含隧道3.5座共计27.182Km，3座桥梁共计0.327Km，最长隧道为圆宝山隧道，全长10606m；最长桥梁为海巴洛大桥，全长200.6m；控制性工程为长坪隧道，全长9523m。

其中白岩子隧道出口车站段D1K65+319~+683段、圆宝山隧道进、出口车站段D1K65+875/~+D1K66+200段、D1K76+245~+300段施工工法为CRD工法。

二、编制依据1、丽香铁路LXZQ-4标段施工设计图纸；2、《客货共线铁路隧道工程施工技术规程》（Q/CR9213-2017）;3、《铁路隧道钻爆法施工工序及作业指南》（TZ231-2007）；4、《铁路隧道监控量测技术规程》（Q/CR9218-2015）；5、《铁路隧道工程施工质量验收标准》(TB 10417-2003)。

三、CRD工法简介CRD法施工是将大断面隧道分部、分块开挖，纵向每部拉开短步距，环向初期支护步步成环的隧道开挖方法。

同时在施工中加强监控量测。

本标段内CRD工法分左右两侧、单侧分三台阶施工。

先施工隧道左上部导坑的开挖及支护（包含初期支护和临时支护）并及时埋设监控量测点，加强监控量测，待左侧上台阶施工3~5m左右后开始施工左侧中台阶，下台阶滞后中台阶5~8m后开始开挖、支护，之后施工右侧上、中、下台阶，步骤同左侧上、中、下台阶，隧底每3m施工一次初期支护，使初期支护封闭成环整体受力。

CRD施工工法CRD施工工法一、简介CRD施工工法是一种用于道路、桥梁、隧道、排水沟和其他土木工程的建设方法。

该工法结合了钢筋混凝土和地下连续墙技术，具有施工快捷、质量可控和经济高效等优点。

本文将详细介绍CRD 施工工法的流程、步骤和注意事项。

二、CRD施工工法的流程2.1 前期准备阶段在开始CRD施工工法之前，需要进行充分的前期准备工作。

这包括项目立项、工程设计、土地取得、技术准备和材料准备等。

2.2 施工准备阶段在施工准备阶段，需要确定施工队伍、制定施工计划、确认设备和材料供应等。

同时，还需要进行地质勘察、现场平整和定位等工作。

2.3 施工正式阶段在施工正式阶段，将按照施工计划进行具体的施工工作。

首先是进行地下连续墙的施工，包括挖掘土壤、浇筑混凝土和安装钢筋等。

接着是进行道路、桥梁和排水沟的建设，包括土方开挖、基础建设和上部结构安装等。

2.4 施工验收阶段在施工完毕后，需要进行施工质量的验收工作。

这包括对地下连续墙的强度和水密性进行检测，对道路、桥梁和排水沟的平整度和牢固度进行检查等。

三、CRD施工工法的步骤3.1 地下连续墙施工步骤（详细描述地下连续墙施工的具体步骤，包括土壤挖掘、混凝土浇筑、钢筋安装和地下连续墙的固化等。

）3.2 道路施工步骤（详细描述道路施工的具体步骤，包括土方开挖、道路基础建设和路面铺设等。

）3.3 桥梁施工步骤（详细描述桥梁施工的具体步骤，包括桥墩建设、桥梁梁段浇筑和桥面铺装等。

）3.4 排水沟施工步骤（详细描述排水沟施工的具体步骤，包括排水沟的挖掘、沟底铺设和沟壁加固等。

）四、CRD施工工法的注意事项4.1 设计方面的注意事项（详细描述CRD施工工法在设计方面的注意事项，包括地下连续墙的尺寸设计、桥梁的结构设计和排水沟的坡度设计等。

）4.2 施工方面的注意事项（详细描述CRD施工工法在施工方面的注意事项，包括土壤处理、混凝土浇筑和钢筋的安装等。

）4.3 安全方面的注意事项（详细描述CRD施工工法在安全方面的注意事项，包括施工人员的安全防护、设备的安全使用和现场的安全管理等。

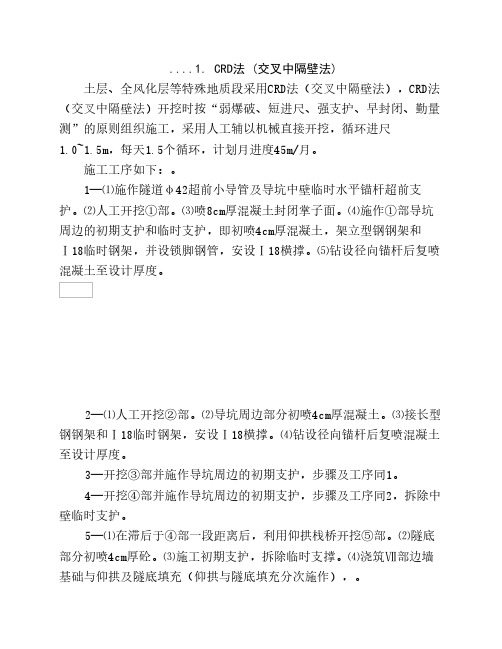

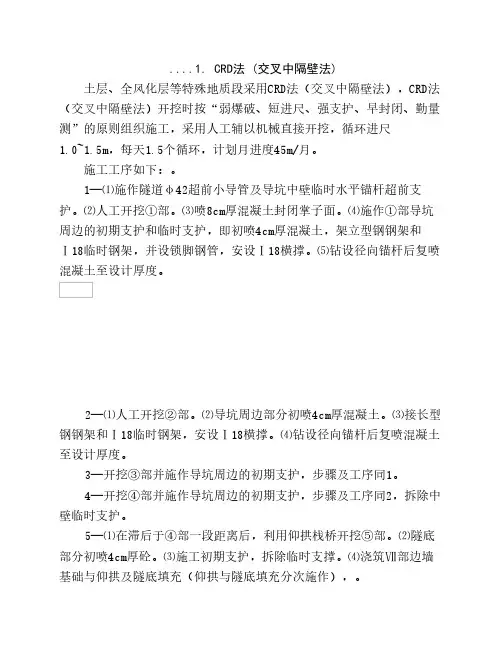

....1. CRD法 (交叉中隔壁法)
土层、全风化层等特殊地质段采用CRD法（交叉中隔壁法），CRD法（交叉中隔壁法）开挖时按“弱爆破、短进尺、强支护、早封闭、勤量测”的原则组织施工，采用人工辅以机械直接开挖，循环进尺
1.0~1.5m，每天1.5个循环，计划月进度45m/月。

施工工序如下：。

1—⑴施作隧道φ42超前小导管及导坑中壁临时水平锚杆超前支护。

⑵人工开挖①部。

⑶喷8cm厚混凝土封闭掌子面。

⑷施作①部导坑周边的初期支护和临时支护，即初喷4cm厚混凝土，架立型钢钢架和
Ⅰ18临时钢架，并设锁脚钢管，安设Ⅰ18横撑。

⑸钻设径向锚杆后复喷混凝土至设计厚度。

2—⑴人工开挖②部。

⑵导坑周边部分初喷4cm厚混凝土。

⑶接长型钢钢架和Ⅰ18临时钢架，安设Ⅰ18横撑。

⑷钻设径向锚杆后复喷混凝土至设计厚度。

3—开挖③部并施作导坑周边的初期支护，步骤及工序同1。

4—开挖④部并施作导坑周边的初期支护，步骤及工序同2，拆除中壁临时支护。

5—⑴在滞后于④部一段距离后，利用仰拱栈桥开挖⑤部。

⑵隧底部分初喷4cm厚砼。

⑶施工初期支护，拆除临时支撑。

⑷浇筑Ⅶ部边墙基础与仰拱及隧底填充（仰拱与隧底填充分次施作），。

6—利用衬砌模板台车一次性灌筑Ⅷ部衬砌（拱墙衬砌一次施作）。

CRD施工工法建工课件 (二)
- 什么是CRD施工工法？
CRD施工工法是一种新型的建筑施工工法，它采用了“预制、预应力、装配化、模块化、工厂化”的先进技术，能够大幅度提高建筑施工的效率和质量。

- CRD施工工法的优点有哪些？
1. 施工速度快：采用CRD施工工法可以将建筑施工周期缩短至原来的1/3左右，大大提高了工程进度。

2. 施工质量高：CRD施工工法采用了预制构件，可以保证构件的精度和质量，从而提高建筑的整体质量。

3. 环保节能：CRD施工工法采用了工厂化生产，减少了现场施工对环境的影响，同时也可以节约能源。

4. 安全可靠：CRD施工工法采用了预应力技术，可以增强构件的承载力和稳定性，提高建筑的安全性。

- CRD施工工法的应用范围有哪些？
1. 住宅建筑：CRD施工工法可以应用于各种住宅建筑，包括别墅、公寓、社区等。

2. 商业建筑：CRD施工工法可以应用于各种商业建筑，包括写字楼、商场、酒店等。

3. 工业建筑：CRD施工工法可以应用于各种工业建筑，包括厂房、仓库、车间等。

- CRD施工工法的施工流程是什么？
1. 设计：根据建筑设计图纸，确定预制构件的尺寸和数量。

2. 生产：将预制构件在工厂内生产，包括混凝土浇筑、预应力加固等工序。

3. 运输：将预制构件运输至现场，并进行组装和安装。

4. 调整：对于预制构件之间的连接，进行调整和修正。

5. 完工：完成预制构件的安装和调整后，进行验收和交付。

CRD施工工法建工课件 (一)随着建筑行业的不断发展，在施工工程中出现了许多新的建造方法。

其中，CRD施工工法是一种新兴的施工工法，广泛应用于桥梁、隧道等建筑工程中。

CRD施工工法相对于传统的施工工法具有更高的施工效率、更短的工期、更高的施工安全系数等优点。

考虑到CRD施工工法的重要性和应用广泛性，该工法在建工课中得到了广泛的研究和应用。

本文将重点介绍CRD施工工法建工课件的相关知识。

一、什么是CRD施工工法？CRD施工工法是由加拿大瓦里斯公司首创的一种新型桥梁建造方法。

该施工工法采用一种全新的先进的施工设备，即“悬挂式滑模模板”，能够大幅提高桥梁的施工效率。

同时，该施工工法也具有施工安全系数高、质量要求高等诸多优点。

二、CRD施工工法的优势1. 施工效率高。

传统的桥梁施工需要繁琐的模板搭设和拆卸工作，而CRD施工工法采用的“悬挂式滑模模板”无需大量搭设模板，这样就可以大幅提高施工效率，缩短施工周期。

2. 施工质量高。

尤其是在线型建筑施工中，容易出现悬空浇筑外侧拼缝不美观、水平偏移等问题。

而采用CRD施工工法，由于是一次性连续浇筑，可以有效避免拼缝不美观等质量问题。

同时，该施工工法还可以在保证质量的情况下实现快速施工。

3. 施工安全性高。

在传统施工中，由于大量模板的搭设和拆卸，存在高空作业、起重运输等危险环节，而采用CRD施工工法可以避免这种风险。

同时，该施工工法还可以降低劳动强度，保障工人的生命安全。

三、CRD施工工法的特点1. 连续施工。

CRD施工工法采用“悬挂式滑模模板”，可以实现一次性连续浇筑，保证了施工质量，同时缩短了工期。

2. 异形结构加工方便。

采用CRD施工工法可以制造出各种异型构件，也可以在悬挂模板上制造异型结构构件，这样可以为异形结构施工提供便利。

3. 工作面宽。

传统施工需要搭设大量模板，导致工作空间狭窄，而采用CRD施工工法可以实现工作面宽，增加施工人员的工作效率和安全。

四、CRD施工工法建工课件的应用CRD施工工法建工课件主要包括PPT、视频、模拟实验等，并且这些课件也应用于建工教学中。
