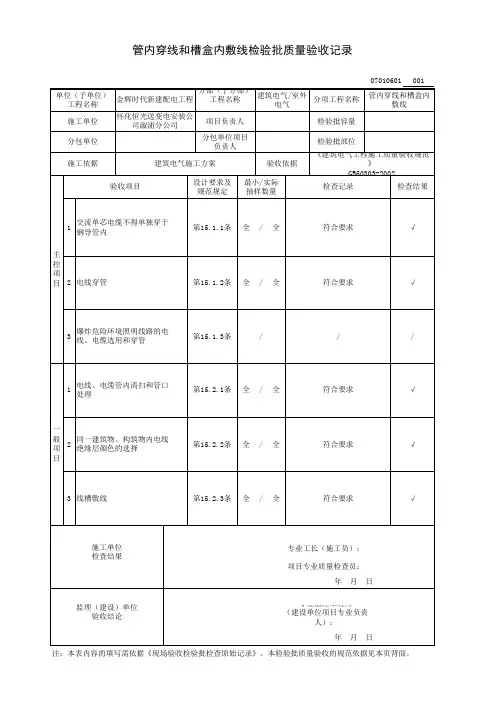

管内穿线和槽盒内敷线检验批质量验收记录管内穿线和槽盒内敷线是施工中常见的电气安装工作，对于确保电气设备的正常运行和使用安全具有重要作用。
为了保证施工质量，需要进行管内穿线和槽盒内敷线的检验批质量验收记录。
以下是一份1200字以上的管内穿线和槽盒内敷线检验批质量验收记录：一、项目概况项目名称：XX工程项目地点：XXX施工单位：XXX监理单位：XXX质检单位：XXX施工日期：XXXX年XX月XX日二、验收内容1.管内穿线2.槽盒内敷线三、验收标准1.符合国家相关电气安全标准2.管内穿线要求整齐，线缆保护措施到位3.槽盒内敷线接头牢固可靠，线缆固定牢固四、验收要点1.规格型号验收：核对线缆规格型号是否符合设计要求。
2.线缆包装验收：检查线缆包装是否完整无损。
3.线缆外观验收：检查线缆外观是否平整，裸露部分是否完好，无挤压、打结、破损等情况。
4.绝缘层质量验收：检查绝缘层是否均匀，无明显鳞状剥落、裂痕等情况。
5.线芯颜色验收：确认线芯颜色标识是否正确。
6.线缆弯曲半径验收：计算线缆的弯曲半径是否符合要求。
7.穿线工艺验收：检查管道内穿线的工艺是否正确，是否有截面损坏、破坏电缆绝缘等情况。
8.线缆保护验收：检验线缆保护措施是否到位，如套管、路面隧道等。
9.接头质量验收：检查接头的质量，包括固定牢固、焊接质量、绝缘层是否完好等。
10.线缆固定验收：检验线缆固定是否牢固，无松动、脱落等情况。
五、验收结果1.管内穿线：检验合格2.槽盒内敷线：检验合格六、存在问题及整改措施1.存在问题：XXX整改措施：XXX2.存在问题：XXX整改措施：XXX七、验收结论经对管内穿线和槽盒内敷线进行质量验收，符合相关标准和要求，验收结果为合格。
八、质量保证书本质量验收记录作为本工程的质量保证书，具有法律效力。
九、检查人员签名施工单位（盖章）：__________________监理单位（盖章）：__________________质检单位（盖章）：__________________。

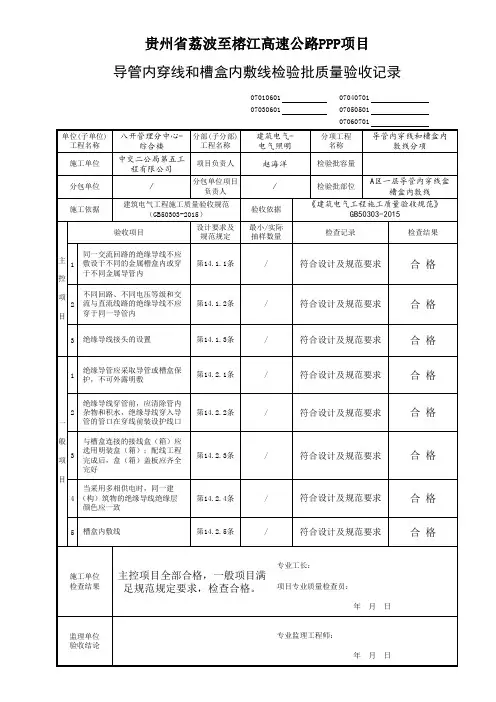

管内穿线和槽盒内敷线分项工程检验批质量检验说明
1、检验批容量填写:（检验批划分的界区，依据庭院大小、投运时间先后、功能区块划分，检验批容量为该检验批所代表的批量(按本规范28.0.1第二款填写）
2、最小/实际检查数量栏中,实际检查数量：（≥统一标准表3.0.9）,最小数量填写：（统一标准表
3.0.9）。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。
5、施工依据应填写施工操作规程、工法、工艺标准、企业操作标准等，不应填写验收标准（规范）。

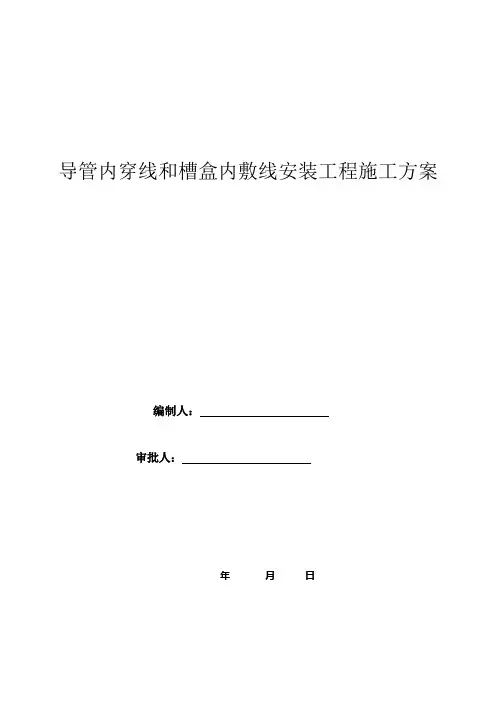

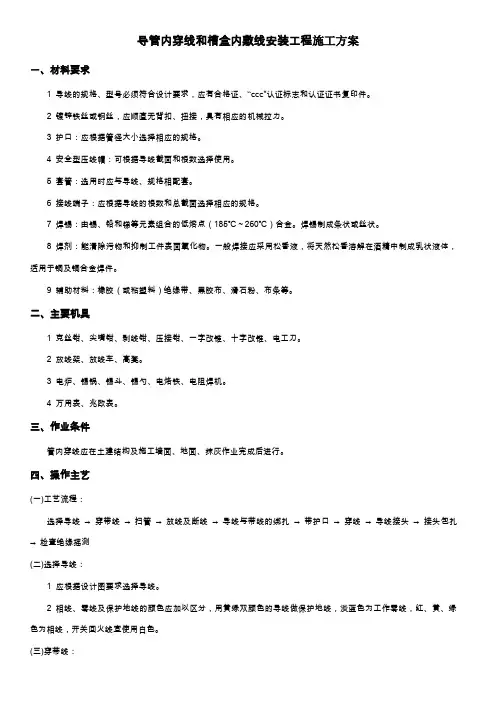

导管内穿线和槽盒内敷线安装工程施工方案一、材料要求1 导线的规格、型号必须符合设计要求，应有合格证、“ccc"认证标志和认证证书复印件。
2 镀锌铁丝或钢丝，应顺直无背扣、扭接，具有相应的机械拉力。
3 护口：应根据管径大小选择相应的规格。
4 安全型压线帽：可根据导线截面和根数选择使用。
5 套管：选用时应与导线、规格相配套。
6 接线端子：应根据导线的根数和总截面选择相应的规格。
7 焊锡：由锡、铅和锑等元素组合的低熔点（185℃～260℃）合金。
焊锡制成条状或丝状。
8 焊剂：能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。
9 辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。
二、主要机具1 克丝钳、尖嘴钳、剥线钳、压接钳、一字改锥、十字改锥、电工刀。
2 放线架、放线车、高凳。
3 电炉、锡锅、锡斗、锡勺、电烙铁、电阻焊机。
4 万用表、兆欧表。
三、作业条件管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。
四、操作主艺(一)工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接头包扎→检查绝缘摇测(二)选择导线：1 应根据设计图要求选择导线。
2 相线、零线及保护地线的颜色应加以区分，用黄绿双颜色的导线做保护地线，淡蓝色为工作零线，红、黄、绿色为相线，开关回火线宜使用白色。
(三)穿带线：1 穿带线的同时，也检查了管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。
2 穿带线的方法：（1)带线一般均采用Φ1.2～2.Omm的铁丝或钢丝。
先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，管路的两端均应留用100~150mm的余量。
（2）在管路较长或管路较多时，可以在敷设管路的同时将带线穿好。
（3）穿带线受阻时，应用两根铁丝分别在两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
