项目部标识标牌标准化
- 格式:docx
- 大小:13.76 KB
- 文档页数:5
项目经理部标识标牌标准化项目经理部标识标牌标准化见表 3,具体要求如下:1项目经理部应设立工程管理机构,设置项目经理、总工程师、计划合同部、财务部、工程技术部、质量安全部、物资部、综合管理部、档案资料室、试验室、会议室、党建活动室、阅览室等,项目部至少设置项目经理一名、项目副经理2名(1名主管安全生产、1名主管外部协调),总工程师一名,工程技术部、计划合同部、质量安全部、物资部、综合管理部各一名负责人,试验检测人员≥4名,检测工程师≥1名。
2在办公区醒目位置设置驻地平面示意图、指路牌、部门指示牌、组织机构图、宣传标语,在大门明显处应设置工程概况牌(样式见附件1)、质量责任人公示牌(样式见附件2)、廉政建设责任公示牌(样式见附件3),公示牌旁设置廉政举报箱,举报箱上印有举报电话。
3办公区、生活区的大门和门柱应牢固美观,大门或临近大门的墙面上应标有企业名称和企业标识,大门旁应有项目经理部铭牌。
项目经理部名称格式为“中标单位全称”+“苏州市省干线公路工程”+“××标项目经理部”。
4办公区内应有安全生产、消防保卫、环境保护、党建、文明施工制度、质量指标等管理图板。
各种标识牌字体正确规范、工整美观,并保持整洁完好。
5办公室内应设置各种管理图表,主要包括平、纵面图、组织机构框图、质量自检体系框图、安全管理体系框图、环保管理体系框图、控制性工程进度实体图、进度横道图或时标网络图、开展劳动竞赛活动有关图表、各项规章制度、工程总体目标、部门职责、工作计划、睛雨表及管理人员考勤表等。
管理图表均应装裱上墙。
6试验室应设置试验室组织机构框图、各级试验人员职责、试验室安全管理制度、试验室资料管理制度、试验室卫生制度、试验仪器设备使用维修与保养制度、主要试验设备的操作规程、试验工艺流程框图等。
表 3 项目经理部标识标牌标准。
人员佩戴标识标准一、所有参建CKTJ-Ⅱ标段人员实行统一着装上岗,按照管理岗位和施工现场工种的特点,分别穿着不同款式和不同颜色的工作服装。
二、安全帽分不同的颜色统一佩戴。
经理部、分部管理人员和现场管理人员为白色,现场施工人员为黄色,特殊工种人员为蓝色。
安全帽的正前面标有"沪昆客专路桥建设股份CKTJ-Ⅱ标项目部" 字样;中间加中交标识。
三、上岗工作和进入施工现场应佩戴(双面)胸卡。
胸卡内容包括:单位名称、姓名、职务(岗位)、编号,胸卡贴有照片。
胸卡颜色为蓝色。
四、施工作业人员应佩戴与岗位工种相对应的安全防护用品。
五、施工现场的安全、技术人员,到现场应配备挎带背包,携带相应的安全、技术资料和检测检查工器具。
"五牌一图"标准一、在重点工程现场醒目位置设置反映工程概况和建设形象的"五牌一图"。
二、"五牌"分别为工程概况牌、管理人员名单及监督电话牌、消防保卫措施牌、安全生产制度牌、文明施工规定牌;"一图"为施工现场平面布置图。
三、图牌尺寸不得小于 2.5×2.0 米,采用双柱式立柱(详见附录B9)。
在大型站场、枢纽工程处可根据现场实际情况确定尺寸。
四、图牌设立应牢固可靠、整齐美观、大方醒目。
五、其它标牌由各分部根据沪昆客专湖南公司《建设标准化管理体系—现场安全文明标志》规定自行安排制作。
场地布置标准一、施工现场的场地划分为生产区、办公区、生活区,并做到布局合理,整洁美观。
二、生产、办公、生活区,应明示场地布置示意图。
示意图应标明图名,并按照功能标明房屋、道路、材料、停车、绿化等位置。
三、办公区、生活区和生产场(站、室),应保持日常洁净,地面平整无积水,无垃圾废物;厕所保持清洁无异味;在房屋的适当处所设置垃圾箱,分类存放并及时清理;设置污水沉淀池,生活用水集中排放。
四、办公区、生活区和生产场(站、室),应做好排水系统,保证排水通畅。
安全防护·标志·标识标准化图册(试行)二〇一六年三月二十日前言为规范公司所属各项目施工现场安全标志和安全防护设施的设置,防止施工安全事故,保障人身和财产安全,根据国务院《建设工程安全生产管理条例》、交通部《公路水运工程安全生产监督管理办法》、《公路工程施工安全技术规程》(J T G F90-2015)、《公路养护安全作业规程》(J T G H30-2015)、《水运工程施工安全防护技术规范》(J T S205-1-2008)、《安全标志及其使用导则》(G B2894-2008)、《公路临时性交通标志技术》J T/J429—2000、《道路交通标志和标线》G B5768-2009、《公路水运工程施工安全标准化指南》、《安徽省公路水运重点工程项目安全生产管理指南》(第二版)等有关法律、法规、标准、规范和规程,结合各项目部安全文明施工的要求制定此标准。
由于本规范的编写时间较短且编写人员水平有限,疏漏难免,敬请批评指正。
如规范修订及政策变动,本部门将及时对本图集进行修订,并请执行新的规定。
目录第一篇:环保及文明施工现场管理整体规划(A) (4)A1、编制依据 (5)A2、总体布置 (7)第二篇:办公、生活及临建(B) (31)B1、办公室、职工宿舍 (32)B2、食 堂 (35)B3、淋浴室、洗手间 (37)第三篇:作业现场安全警示标语标牌(C) (38)C1、施工现场安全标志设置位置要求 (39)C2、施工现场防护设施设置位置及防护要求 (40)C3、安全标志示例 (41)C4、道路施工标志 (47)C5、标志标牌标准化制作 (56)第四篇:作业现场安全防护管理(D) (72)D1、色彩管理 (73)D2、斜道安全防护 (75)D3、移动式操作平台 (77)D4、检查井井口、洞口安全防护 (78)D5、基坑临边安全防护 (79)D6、施工现场临时用电安全防护 (82)D7、加工车间防护棚 (92)D8、气瓶安全存放 (94)D9、消防安全 (96)D10、文明施工 (98)第五篇:公路施工安全设施、设置及安全要求 (101)E1、公路桥梁施工安全标志标牌设置总体要求 (102)E2、公路桥梁施工现场安全防护设置 (103)E3、边通车边施工公路改扩建工程安全作业控制区 (104)E4、边通车边施工公路改扩建工程安全标志标牌摆放 (108)E5、城市道路施工作业交通防护措施及安全标志标牌设置 (110)E6、桥梁施工作业防护措施及安全标志标牌设置 (116)E7、公路养护安全作业分类 (129)E8、公路养护安全设施 (132)E9、高速/一级公路养护作业控制区布置 (133)E10、二级/三级公路养护作业控制区布置 (135)E11、四级公路养护作业控制区布置 (139)E12、桥涵养护作业控制区布置 (140)E13、平面交叉养护作业控制区布置 (142)E14、交通工程及沿线设施养护作业控制区布置 (143)E15、高速公路或高等级公路养护维修作业交通标志设置示意图(11幅图) (144)第六篇:施工现场安全管理标准化达标示范标准(F) (156)F1、项目部基础管理标准化达标示范标准 (157)F2、项目部施工现场管理标准化达标示范标准 (161)第一篇环保及文明施工现场管理整体规划A1、编制依据:一、公司质量、环境、职业健康安全方针:以人为本,员工至上;安全发展,预防为主;综合治理,持续改进。
第一节编制说明及编制依据一、编制说明1、严格执行国家有关技术规范、操作规程和质量检验评定标准。
2、严格执行国家法令、法规、政策、办法和制度。
3、确保招标文件对施工组织设计的具体要求。
针对本合同段的施工特点、难点着重考虑相应的施工方案和措施。
3.1、施工进度计划满足施工工期要求,并充分考虑气候、环境对施工的影响。
3.2、施工方案优化,工艺先进合理、措施切实可行,保证工期,保证质量,保证安全。
充分考虑各种不利施工进度和质量的因素,在工期安排、人员设备配置、施工方法等方面综合考虑时留有余地。
3.3、设置合理的项目机构,派遣精干的施工队伍和最雄厚的技术力量,并组成一个强有力的交通配套设施工程施工队伍。
专业技术管理人员数量和资历满足招标文件的要求。
3.4、施工机械设备配备齐全合理,并配有备用的设备,满足施工方案的工艺要求。
3.5、劳动力安排和主要材料的供应计划满足施工方案和进度要求。
3.6、保证质量、工期、安全、环保、季节性施工、文明施工等施工组织和技术保证措施。
二、编制依据1、本招标工程的材料、设备、施工必须达到现行中华人民共和国以及省、自治区、直辖市或行业的标准规定的要求。
2、本招标工程的安全生产、文明施工、环境保护措施应符合中华人民共和国以及省、市、自治区、直辖市或行业以及当地政府的有关法律、法规的要求。
3、标志标牌作业所用材料标志标牌尺寸和质量应符合设计与《道路交通标志和标线》(GB5768)等相关规范要求。
第二节工程概况及特点一、总述本工程主要施工项目为学校室内外标识牌等。
生产安装施工中应加强安全维护与施工安全防护。
标志基础应提前完成并做好养护,大型标识标牌采用机械配合人工安装,其他采用人工辅以小型机械施工作业,标识标牌制作、反光膜粘贴等实行车间作业,现场安装。
二、工程概况XX项目三、施工目标严格遵守国家、省、市有关安全生产的法律法规,安全生产事故的死亡率为0、重伤率为0,质量合格。
四、本工程的重点及难点1、安装位置安装前必须确定好安装位置,安装过程必须随时检查安装物件的垂直度、水平度、安装位置的高度等数据,各楼层相同安装位置必须一致,对称位置必须一致,固定方式根据主体材质,保证安装的稳固性及长久性,安装用玻璃胶必须采用无腐蚀性的中性材质。

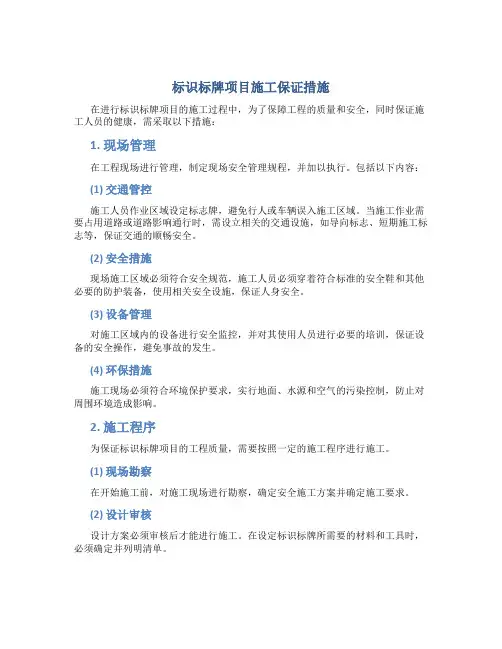

标识标牌项目施工保证措施在进行标识标牌项目的施工过程中,为了保障工程的质量和安全,同时保证施工人员的健康,需采取以下措施:1. 现场管理在工程现场进行管理,制定现场安全管理规程,并加以执行。
包括以下内容:(1) 交通管控施工人员作业区域设定标志牌,避免行人或车辆误入施工区域。
当施工作业需要占用道路或道路影响通行时,需设立相关的交通设施,如导向标志、短期施工标志等,保证交通的顺畅安全。
(2) 安全措施现场施工区域必须符合安全规范,施工人员必须穿着符合标准的安全鞋和其他必要的防护装备,使用相关安全设施,保证人身安全。
(3) 设备管理对施工区域内的设备进行安全监控,并对其使用人员进行必要的培训,保证设备的安全操作,避免事故的发生。
(4) 环保措施施工现场必须符合环境保护要求,实行地面、水源和空气的污染控制,防止对周围环境造成影响。
2. 施工程序为保证标识标牌项目的工程质量,需要按照一定的施工程序进行施工。
(1) 现场勘察在开始施工前,对施工现场进行勘察,确定安全施工方案并确定施工要求。
(2) 设计审核设计方案必须审核后才能进行施工。
在设定标识标牌所需要的材料和工具时,必须确定并列明清单。
(3) 施工方案制定按施工要求制定施工方案,包括工序、施工时间、安全要求等。
在设立标识标牌的时候,需要确认标识标牌的位置、尺寸和样式。
(4) 材料和技术检查按照标识标牌施工要求确定材料的质量,并进行相应的质量检查。
在施工过程中,对技术要求进行检查和监控。
若出现质量和技术问题,则需要及时修改。
(5) 清理和保养工作对施工现场进行清理,保证环境整洁并且整理材料,然后制定保养计划,保证标识标牌的使用寿命和质量。
3. 交底与监控施工前,进行现场交底,明确责任、施工标准和质量要求。
在施工过程中,需要实施监控,加强对施工质量的监测和检查,并及时采取措施消除隐患。
以上保证措施针对标识标牌项目施工进行规范化、标准化、科学化的管理。
在施工中,遵守相关要求,提高标识标牌工程质量和工程的安全性,保证施工进度,减轻环境污染的影响,同时为社会创造价值。

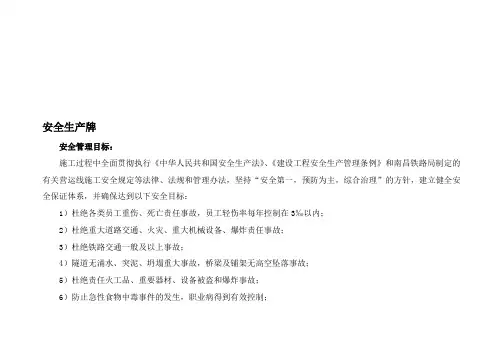

安全生产牌安全管理目标:施工过程中全面贯彻执行《中华人民共和国安全生产法》、《建设工程安全生产管理条例》和南昌铁路局制定的有关营运线施工安全规定等法律、法规和管理办法,坚持“安全第一,预防为主,综合治理”的方针,建立健全安全保证体系,并确保达到以下安全目标:1)杜绝各类员工重伤、死亡责任事故,员工轻伤率每年控制在3‰以内;2)杜绝重大道路交通、火灾、重大机械设备、爆炸责任事故;3)杜绝铁路交通一般及以上事故;4)隧道无涌水、突泥、坍塌重大事故,桥梁及铺架无高空坠落事故;5)杜绝责任火工品、重要器材、设备被盗和爆炸事故;6)防止急性食物中毒事件的发生,职业病得到有效控制;7)维护项目部及施工所在地良好的生产生活秩序和治安环境,消灭各种不良群体事件。
安全防范重点:高空坠落、物体打击、机械伤害、易燃易爆化学危险品存放及使用、悬臂挂篮施工、爆破作业、铺轨架梁作业、桥隧施工机械设备安全、大型起重吊装特种设备安全、施工临时用电、不良地质和特殊自然灾害等。
工程质量揭示牌质量方针:以顾客满意为宗旨,提升质量,持续改进,追求卓越绩效,为社会提供时代的绿色精品工程。
质量目标:建立健全质量管理体系,严格质量责任制管理,规范施工作业流程,交验全部工程质量达到国家、铁道部现行的工程质量验收标准,符合设计文件和有关技术规范要求,满足全线创优要求。
具体指标如下:1)杜绝工程质量大事故的发生,消除和有效控制质量通病;2)检验批、分项、分部工程施工质量检验合格率100%;3)单位工程一次验收合格率100%;4)主体工程质量零缺陷,其中桥梁、隧道、混凝土结构使用寿命不低于设计年限;5)路基、桥涵工程满足质量要求,并争创部优;6)竣工文件按部颁标准编制,各种资料真实、有效、完整,实现一次验收合格。
环境保护牌环境保护总要求:全面执行经国家环保总局、水利部批准的环境影响报告书和水土保持方案,无集体投诉事件,环境监控达标,环境保护、水土保持设施与主体工程“同时设计、同时施工、同时投入使用”。

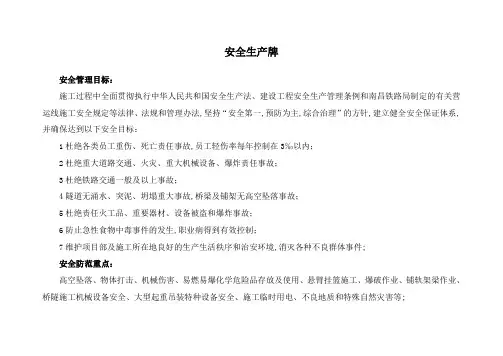

安全生产牌安全管理目标:施工过程中全面贯彻执行中华人民共和国安全生产法、建设工程安全生产管理条例和南昌铁路局制定的有关营运线施工安全规定等法律、法规和管理办法,坚持“安全第一,预防为主,综合治理”的方针,建立健全安全保证体系,并确保达到以下安全目标:1杜绝各类员工重伤、死亡责任事故,员工轻伤率每年控制在3‰以内;2杜绝重大道路交通、火灾、重大机械设备、爆炸责任事故;3杜绝铁路交通一般及以上事故;4隧道无涌水、突泥、坍塌重大事故,桥梁及铺架无高空坠落事故;5杜绝责任火工品、重要器材、设备被盗和爆炸事故;6防止急性食物中毒事件的发生,职业病得到有效控制;7维护项目部及施工所在地良好的生产生活秩序和治安环境,消灭各种不良群体事件;安全防范重点:高空坠落、物体打击、机械伤害、易燃易爆化学危险品存放及使用、悬臂挂篮施工、爆破作业、铺轨架梁作业、桥隧施工机械设备安全、大型起重吊装特种设备安全、施工临时用电、不良地质和特殊自然灾害等;工程质量揭示牌质量方针:以顾客满意为宗旨,提升质量,持续改进,追求卓越绩效,为社会提供时代的绿色精品工程;质量目标:建立健全质量管理体系,严格质量责任制管理,规范施工作业流程,交验全部工程质量达到国家、铁道部现行的工程质量验收标准,符合设计文件和有关技术规范要求,满足全线创优要求;具体指标如下:1杜绝工程质量大事故的发生,消除和有效控制质量通病;2检验批、分项、分部工程施工质量检验合格率100%;3单位工程一次验收合格率100%;4主体工程质量零缺陷,其中桥梁、隧道、混凝土结构使用寿命不低于设计年限;5路基、桥涵工程满足质量要求,并争创部优;6竣工文件按部颁标准编制,各种资料真实、有效、完整,实现一次验收合格;环境保护牌环境保护总要求:全面执行经国家环保总局、水利部批准的环境影响报告书和水土保持方案,无集体投诉事件,环境监控达标,环境保护、水土保持设施与主体工程“同时设计、同时施工、同时投入使用”;环境保护方针:环境保护坚持“预防为主、防治结合、减少污染”的指导方针;环境保护目标:1杜绝化学危险品泄漏事故的发生;2杜绝重大环境污染及火灾事故的发生;3施工弃渣、弃土等固体废弃物堆放占地和弃土渣场围挡支护符合要求;4施工噪声、尾气排放、施工扬尘得到有效控制;5生产、生活污水按规定排放;6合理组织施工生产,植被保护符合要求;文明施工牌文明施工总要求:现场布局合理,环境整洁,物流有序,标识醒目,达到“一通、二无、三整齐、四清洁、五不漏”;创建省部级文明工地;文明施工目标:1生产、生活区环境整洁,场地、道路无扬尘、无泥泞、无坑洼积水,各种标识标牌齐全、规范;2材料分类堆放稳固、标识清楚,机械设备摆放整齐;3办公区、住宿区、食堂、厕所清洁卫生,定期打扫和消毒;4各作业点生产和生活垃圾及时清理,集中处理;5生产、生活区文明用水、用电,无随意排放和私拉乱接现象;6施工现场当班作业完毕及时清理,无弃土、弃渣,零星材料和小型工器具及时收集,存放整齐;7所有人员按规定着装,仪容整洁,礼貌待人,团结互助,规范作业;消防保卫牌一、认真贯彻“预防为主、防消结合”的方针,实行逐级消防责任制,明确职责,并检查执行;二、加强消防保卫组织领导,成立义务消防队,配备合格的消防和治安联防人员,确定防火和治安联防责任区;三、在进出施工驻地醒目位置张挂警示牌,防止闲杂人员擅闯驻地;四、驻地及现场配备足够的消防器材,材料堆放不得侵占消防应急通道,易燃易爆品集中存放场所应悬挂明显的防火安全标志;五、库房、配电室、油库、生活区等场所必须专人负责消防管理,责任到人,按规定配齐消防器材;六、消防器材及工具不准挪作他用,并设专人管理,定期检查,及时更换过期失效的消防器材;发现火灾立即扑救,并视现场控制情况拨打“119”报警电话;七、员工宿舍不得私接各种大功率电器,不得卧床吸烟,不得在宿舍内存放各种易燃易爆物品;八、配备驻地看守人员,做好夜间防火和治安联防检查,加强节假日的“四防”工作;九、经常对工人进行法纪教育,严禁打架、斗殴及进行“黄、赌、毒”等非法活动;与当地社会治安综合管理机构保持经常联系,共同做好施工现场治安综合管理;施工现场组织机构图。

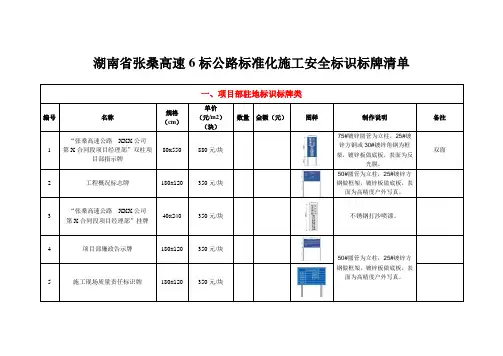

湖南省张桑高速6标公路标准化施工安全标识标牌清单一、项目部驻地标识标牌类编号名称规格(cm)单价(元/m2)(块)数量金额(元)图样制作说明备注1“张桑高速公路XXX公司第X合同段项目经理部”双柱项目部指示牌80x550 880元/块75#镀锌圆管为立柱,25#镀锌方钢或30#镀锌角钢为框架,镀锌板做底板,表面为反光膜。
双面2 工程概况标志牌180x120350元/块50#圆管为立柱,25#镀锌方钢做框架,镀锌板做底板,表面为高精度户外写真。
3“张桑高速公路XXX公司第X合同段项目经理部”挂牌40x240350元/块不锈钢打沙喷漆。
4 项目部廉政告示牌180x120350元/块50#圆管为立柱,25#镀锌方钢做框架,镀锌板做底板,表面为高精度户外写真。
5 施工现场质量责任标识牌180x120350元/块6 张桑高速公路安全告示牌180x120350元/块50#圆管为立柱,25#镀锌方钢做框架,镀锌板做底板,表面为高精度户外写真。
7 项目公司简介宣传牌300x1000150元/ m280#镀锌圆管为立柱,40#镀锌角钢座框架,彩钢板做底板,画面为高精度加厚布喷绘8 项目部形象标语字150x200260元/ m2镀锌板烤漆字9 安全环保宣传栏240x350 1100元/米不锈钢材质10 廉政举报箱48元/个11 彩旗10元/面双面有字18元12项目部距离牌:项目驻地当心出车警示牌120x80 150元/块40#圆管为立柱,25#镀锌方钢做框架,镀锌板做底板,表面为反光膜。
13 晴雨表施工平面图65元/平方户外写真裱PVC板14 项目经理、各部室门牌25元/块铝合金材质15 经理、各部室职责牌40元/块高精度写真裱PVC板。
尺寸为60cm*80cm二、施工现场标志牌(拌合站、预制场、钢筋棚)编号名称规格(cm)单价(元/m2)(块)数量金额(元)图样制作说明备注16 拌合站立牌80x550 880元/块80#镀锌圆管为立柱,25#镀锌方钢或30#镀锌角钢为框架,镀锌板做底板,表面为反光膜。
湖南通号路桥工程有限公司三水天聚广场项目施工现场标准化管理手册湖南通号路桥工程有限公司三水天聚广场项目部整理文档前言为规范施工现场的管理,保障施工现场安全生产、文明施工的规范运作,项目部根据项目实际情况及相关规范编写了《施工现场标准化图册》。
此图册共分为施工现场安全生产标准化、施工现场文明施工标准化、标识标牌、施工标语四个部分,体现了法律法规、标准规范的要求,明确了安全管理的基本要求,统一了施工现场安全生产、文明施工的做法。
二0一六年二月十九日整理文档目录第一部分施工现场安全生产标准化 4 第二节塔吊底层防护42第一章邻边洞口防护 4 第三节塔吊安装验收牌、配重、吊钩42第一节水平洞口防护 4 第七章施工机具42第二节临边防护7 第二部分施工现场文明施工标准化47第三节安全通道10 第一章施工现场文明施工47第四节电梯井、竖向洞口防护13 第一节围墙47第五节施工电梯防护13 第二节大门47第六节井架防护13 第三节门卫岗48第二章卸料平台18 第四节道路及停车场48第三章加工棚、防护棚20 第五节吸烟亭、茶水亭48第一节钢筋、木工加工棚20 第六节排水设施48第二节防护棚20 第七节洗车槽48第四章外脚手架23 第八节材料堆场49第一节落地式脚手架24 第九节现场消防49第二节悬挑式脚手架27 第十节门禁系统50第五章临时用电37 第十一节施工现场卫生间50第一节变压器防护37 第三部分标识标牌61第二节配电房37 第四部分质量、安全、文明施工标语66第三节电线电缆敷设37第四节配电柜37第五节楼层用电布设38第六节低压照明要求38第六章塔吊42第一节塔吊附墙操作平台42整理文档第一部分施工现场安全生产标准化第一章邻边洞口防护第一节水平洞口防护1、边长在200mm以下的水平洞口防护采用洞口楔紧2根木枋(立放),上盖18mm厚木胶合板用铁钉钉牢,面层刷红白相间的警示油漆,间距20cm 角度45度。
安全防护设施标准化——标志标牌标准2018年6月编制依据一、《公路工程施工安全技术规程》(JTG F90-2015)二、《道路交通标志和标线》(GB5768-2017)三、《安全标志及其使用导则》(GB2894-2008)四、《安全色》(GB2893-2008)五、《公路水运工程安全标准化指南》(交通运输部工程质量监督局)六、《施工安全手册》1目录1.编制目的 (1)2.适用范围 (1)3.引用标准 (1)4.标志标牌分类 (1)5.安全色 (1)6.安全标志标牌一般规定 (2)7.安全标志使用 (2)8.安全标志牌的检查及管理 (4)9.附录 (4)附录A:安全标志设置原则及要求 (5)附录A.1 禁止标志设置原则、要求 (5)2附录A.2 警告标志设置原则、要求 (13)附录A.3 指令标志设置原则、要求 (18)附录A.4 提示标志设置原则、要求 (25)附录B:安全标牌设置原则及要求 (26)附录B.1 标牌设置原则、要求 (26)附录B.2 单元预警法相关标志标 (39)附录B.3二、三级公路道口警示 (42)附录C: 高速公路涉路施工标牌 (46)附录C.1高速公路涉路施工标牌设置原则、要求 (46)附录C.2二级公路(限速40公里)涉路施工标牌设置原则、要求 (56)附录C.3高速公路路基路面施工标牌设置原则、要求 (63)附录D:安全标志牌基本制作样式 (67)31.编制目的为加强项目现场安全标准化管理,促进项目安全生产、文明施工的有序推进,加强标志标牌的采购、使用、维护和管理,发挥安全标志标牌的警示作用。
根据国家相关的规范要求,制定项目安全生产标志标牌的制作、安装和设置标准。
2.适用范围本安全标志标牌标准化适用于广西路桥工程集团有限公司项目施工现场。
3.引用标准3.1《公路工程施工安全技术规程》(JTG F90—2015)3.2道路交通标志和标线》GB5768-20173.3《安全标志及其使用导则》(GB2894-2008)3.4 《安全色》GB2893-20083.5《公路水运工程安全标准化指南》(交通运输部工程质量监督局)3.6《施工安全手册》4.标志标牌分类4.1禁止标志:禁止人们不安全行为的图形标志;基本型式是带斜杠的圆边框;4.2警告标志:提醒人们对周围环境引起注意,以避免可能发生危险的图形标志;基本型式是正三角形边框;4.3指令标志:强制人们必须做出某种动作或采用防范措施的图形标志;基本型式是圆形边框;- 1 -4.4提示标志:向人们提供某种信息的图形标志;基本型式是正方形边框5.安全色5.1红色:表示禁止、停止,危险等意思;5.2蓝色:表示指令,要求人们必须遵守的规定;5.3黄色:表示提醒人们的主意,凡是警告人们注意的器件、设备及环境应以黄色表示;5.4绿色:表示给人们提供允许、安全的信息。
XXXX环境科技股份有限公司工程项目部安全文明施工标识标牌(标准化)配备表项目类别配备部位项目类别A类项目B类项目C类项目标识标牌现场大门1、项目部名称标牌XXXXXXX工程项目2、大门对联一幅:(例)建设安全环保文明工地担当XXXX社会责任1、项目部名称标牌XXXXXXX工程项目1、项目部名称标牌XXXXXXX工程项目.门卫室门卫制度牌1块(规格:500 mm *700 mm)旗台在施工场地选择适当地方设立三支旗杆:悬挂集团公司司旗、国旗、公司司旗现场围挡、围墙大门右侧围墙贴、挂工程“五牌一图”共6块1、工程概况2、组织架构3、安全生产十大纪律适当位置:贴、挂工程“三牌一图”共4块1、工程概况2、安全生产十大纪律3、文明施工适当位置:贴工程“三牌一图”打印件1、工程概况2、安全生产十大纪律3、文明施工.4、文明施工5、消防保卫6、施工现场平面图(规格:900mm*1000 mm)4、施工现场平面图(规格:900mm*1000 mm)4、施工现场平面图(规格:A3\A4)适当位置张贴安全标语2条:1、提高安全意识、建设文明工地2、坚守安全红线、排除事故隐患(红底白字或蓝底白字)张贴安全标语1条:1、提高安全意识、建设文明工地宣传栏大门内醒目位置设置宣传栏,贴、挂“五制度”牌及张贴其它宣传资料。
.1、施工现场十不准2、现场防火须知3、安全生产计数牌4、施工现场平面图5、现场卫生分区图(规格:580 mm *860 mm).会议室正面墙:安全生产责任制牌(7块)1、项目经理安全生产责任制2、项目技术负责人安全生产责任制3、安全员安全生产责任制4、施工员安全生产责任制5、材料员安全生产责任制6、班组长安全生产责任制7、班组工人安全生产责任制侧面墙:安全管理制度(5块)1、安全检查制度2、安全教育培训制度项目部办公室或会议室:1、项目经理安全生产责任制2、安全员安全生产责任制3、施工员安全生产责任制4、安全检查制度5、施工形象进度计划网络(横道)图6、天气晴雨表图(规格:500 mm *700 mm)项目部驻地:张贴打印件1、项目经理安全生产责任制2、安全员安全生产责任制3、施工员安全生产责任制4、安全检查制度5、施工形象进度计划网络(横道)图6、天气晴雨表图(规格:A3/A4).3、班前安全活动制度4、消防安全管理制度5、事故应急预案(规格:500 mm *700 mm)项目部办公室工程管理图(4块)1、施工现场总平面布置图2、施工形象进度计划网络(横道)图3、天气晴雨表图.4、工程效果图(鸟瞰图)(规格:580 mm *860 mm)办公区外墙根据工程内容(备选)1、钢筋工安全技术操作规程2、模板工安全技术操作规程3、砼工安全技术操作规程4、架子工安全技术操作规程5、电工安全技术操作规程6、机械工安全技术操作规程7、起重工安全技术操作规程(规格:500 mm *700 mm)根据项目内容涉及工种选择根据项目内容涉及工种选择张贴打印件员工食堂食堂卫生管理制度牌1块食堂卫生管理制度牌1块集中开伙时,张贴打印件.(规格:500 mm *700 mm)宿舍宿舍区贴挂2块制度牌1、宿舍管理制度2、施工现场院重大危险源警示牌(规格:500 mm *700 mm)1、宿舍管理制度牌宿舍管理制度打印件现场适当场所1、禁烟标志张贴10块2、吸烟区标志1—3块1、禁烟标志张贴6块2、吸烟区标志1块1、禁烟标志张贴2—4块安全设施防护用品项目部1、灭火器6—10只2、消防桶4—6只1、灭火器2—4只2、消防桶2只1、灭火器2只2、安全帽余量:2顶.3、消防铲2—4把4、安全帽余量:6—10顶5、锥形筒、彩旗3、安全帽余量:4顶下游队伍(有偿配备)1、全员安全帽(若干)2、各班组、小组安全员袖标(若干)3、其它安全物料1、全员安全帽(若干)2、各班组、小组安全员袖标(若干)1、全员安全帽(若干)2、各班组安全员袖标(若干).。
建筑施工项目部施工现场标牌及宣传标准化管理方案(一)十二牌三图及宣传栏1、主要出入口处的围挡外侧明显处应张挂“十三牌三图”,标牌名称:①企业标志牌; ②企业简介牌;③工程概况牌;④管理人员名单及监督电话;⑤安全生产牌;⑥文明施工牌;⑦消防保卫牌;⑧环境保护牌;⑨建筑工程劳务工工资监控制度牌(按当地);⑩南宁市建设工程工地廉政建设制度牌(试行)(南宁市辖区内工程);⑪项目组织管理机构图 及监督电话;⑫项目部劳动保护组织机构13全国诚实守信模范牙高峰宣传14做法:(1)上下布置时(如,标牌规格:宽 650mm ,高 800mm 。
标牌底边距地面为 500mm 。
(2)只作一行布置时,标牌规格:宽 1200mm ,高 1500mm 。
标牌底边距地面为 500mm 。
以上图牌要制作排版时请从文件找相应的内容放置,这里只作效果图浏览。
十二牌三图效果图十二牌三图实例2、在办公区、生活区、施工区主干道上设置宣传栏。
宣传栏可以围墙内侧设置,也可另设框架,框架可采用不锈钢材料制作,高2.5m ;标牌采用PVC 板或其他板材,高1.2m , 底部距地面0.8m ;雨篷采用弧形玻璃钢或彩钢瓦(如。
3、宣传栏立柱下部埋入土中不小于 0.5m ,并浇灌混凝土。
4、不锈钢直径及壁厚应能保证图牌具有足够的承载力,防止被大风吹倒。
框架式宣传栏示意图及实例围墙侧面宣传实例1围墙侧面宣传实2(二)项目办公区名牌1、项目部名牌项目经理部名牌应悬挂在现场办公区入口处墙面上。
牌宽可选0.3~0.4 米,长度 1.5~1.8 米。
项目部名牌效果图办公室门牌效果图2、项目部办公室名牌办公室门牌规格为:280×90mm,门牌内容为项目部办公室名称。
3、办公室内图牌办公室内图牌主要为岗位制度牌、安全生产职责牌、施工网络图等,尺寸为正度四开39×55cm,颜色为建工集团VI 系统标准色,蓝色,色值为C:100 M:40 PANTONE 300 C。
项目部标识标牌标准化
项目部标识标牌标准化见表 3,具体要求如下:
1、项目部应设立工程管理机构,设置甲方办公室、项目负责人(技术负责人)、会议室(兼民工培训室)、监理室、工程部(安全员,质检员,材料员,施工员,预算员
2、
3、)、综合部(兼财务部,档案部)。
2、在办公区醒目位置设置驻地平面示意图、指路牌、部门指示牌、组织机构图、宣传标语,在大门明显处应设置工程概况牌质量责任人公示牌、廉政建设责任公示牌。
3、办公区、生活区的大门和门柱应牢固美观,大门或临近大门的墙面上应标有企业名称和企业标识,大门旁应有项目经理部铭牌。
4、办公区内应有安全生产、消防保卫、环境保护、党建、文明施工制度、质量指标等管理图板。
各种标识牌字体正确规范、工整美观,并保持整洁完好。
5、办公室内应设置各种管理图表,主要包括平、纵面图、组织机构框图、质量自检体系框图、安全管理体系框图、环保管理体系框图、控制性工程进度实体图、进度横道图或时标网络图、开展劳动竞赛活动有关图表、各项规章制度、工程总体目标、部门职责、工作计划、睛雨表及管理人员考勤表等。
管理图表均应装裱上墙。
项目部标识标牌标准
(备注:具体字体、颜色可根据实际调整,以美观、大方、简洁为原则
项目部标识标牌标准。
