实验12.测电流表内阻及电表的改装

  • 格式：doc
  • 大小：318.50 KB
  • 文档页数：12

实验12.测电流表内阻及电表的改装实验题，是物理高考的一个方面军，约占高考试卷总分的17%；电学实验又是高考实验题的重点，占实验题分数的50%以上，因为一般两个实验题或力学、电学各一个，或电学、光学各一个；而在电学实验题中，大家对“电阻的测量”和“电源电动势与内电阻的测量”关注较多，而对“电表的改装”实验较少注意，本文来说说“电表的改装”实验题的方方面面。

“电表的改装”实验一般分三步： 第一步：电流表（表头）内阻的测量，第二步：把电流表改装为安培表（扩大量程）或电压表， 第三步：对改装好的电表进行校准。

高考中对电学实验通常考查： （1） 原理的理解（包括原理图） （2） 步骤的掌握 （3） 器材的选择（4） 电路的连接（实物图）（5） 误差的分析（显性或隐性）等 下面通过例题来说明。

例1．现有一块59C2型的小量程电流表G （表头），满偏电流为A μ50，内阻约为800～850Ω，把它改装成mA 1、mA 10的两量程电流表。

可供选择的器材有：滑动变阻器R 1，最大阻值20Ω； 滑动变阻器2R ，最大阻值Ωk 100 电阻箱R '，最大阻值Ω9999定值电阻0R ，阻值Ωk 1；电池E 1（1） （2）箱有同学不理解，待测电流表G （表头）的满偏电流仅为A μ50，为什么要用大电动势的电池和大阻值的滑动变阻器呢？这要从半偏法测电流表的内阻的误差分析谈起。

因为第二步中认为电阻箱R 1分流一半，也就是认为第二步与第一步中干路电流相等。

怎么会相等呢？明明是总电阻发生了变化（并联了电阻箱R ’），这就要求并联了电阻箱R ’后对总电阻的影响可以忽略不计。

怎样才能忽略不计？要求R R A <<，在R A 已确定的条件下，只能使滑动变阻器的阻值尽可能大，而要使滑动变阻器的阻值尽可能大，因为R A 的满偏电流是确定的，所以就要使电池的电动势尽可能大。

这个分析也可以用公式推导：在第一步中，电流表的电流为RR EI A +=，在第二步中，根据并联分流公式，电流表的电流为''''2R R R RR R R R E I A A A+⨯++=；从这两式可解得：''R R RR R A -=，只有当R R A <<，即R R <<'时，才有'R R A =，也就是电阻箱的读数为电流表的内阻。

如果还不十分清楚的话，我们不妨代入数据计算一下。

如果使用E 3、R 2，设表头的内阻为800Ω，则在第一步中，根据RR EI A +=，算得Ω=-⨯=-=-8920080010505.46A R I E R ；第二步中，根据RR R R R E I A A++=''计算得：A A I μ223.50892004005.4=+=，当表头半偏时，,25A I A μ= 则A I R μ223.25'=，因为Ω=800A R ，所以Ω=Ω⨯==793223.2525800''R A AI I R R ，这就是R A 的测量值，与真实值R A =800Ω相比，相对误差为%75.8800793800=-；如果使用E 1、R 2（用R 1不可以，下面的计算可知），表头的内阻为800Ω，则在第一步中，根据RR EI A +=，算得Ω=-⨯=-=-2920080010505.16A R I E R ；第二步中，根据R R R R R E I A A ++=''计算得：A A I μ675.50292004005.1=+=，当表头半偏时，,25A I A μ=则A I R μ675.25'=，因为Ω=800A R ，所以Ω=Ω⨯==779675.2525800''R A AI I R R ，这就是R A 的测量值，与真实值R A =800Ω相比，相对误差为%25.26800779800=-。

很显然，后者比前者误差大得多。

所以选E 3、R 2。

（3）图2为合理电路； 图3电路在通电状态下，更换量程会造成两分流电阻都未并联在表头两端，以致流过表头的电流超过其满偏电流而损坏。

2中阻为Ω=Ω+⨯=+=404280042800''R R R R r G G ，如果没有R 0，当电压为 1.5V 时，电流可达mA A A 75.1801875.040405.1==⨯（计算中设标准表A ’的内阻也是40Ω），远远超过了电流表的量程。

点评：本题考查了半偏法测电流表内阻的实验原理（隐性地考，没明确要求写原理，但要懂原理才能做）、实验步骤（显性地考，明确要求写出）以及器材的选择（显性地考，明确要求写出）和误差的分析（隐性地考）。

后者，看起来简单，其实很复杂。

也考查了电表的改装及校准的电路，特别提出了两量程的电流表，是课本上没讲的，但是实验中常用的。

例2．利用图1所示的电路测量电流表mA 的内阻R A 。

图中R 1、R 2为电阻，K 1、K 2为电键，B 是电源（内阻可忽略）。

① 根据图1所给出的电路原理图，在图2的实物图上连线。

②已知R 1=140Ω，R 2=60Ω。

当电键K 1闭合、K 2断开时，电流表读数为6.4mA ；当K 1、K 2均闭合时，电流表读数为8.5mA 。

由此可以求出R A = Ω。

（保留2位有效数字）解析：(1)图略 (2)根据电路欧姆定律和电路分析，有⎩⎨⎧+⨯⨯=+=++⨯⨯=++=--)140(105.8)()60140(104.6)(3123211A A A A R R R I E R R R R I E ，解得R A =43Ω. 点评：本题考查用安阻法（用电流表和两个电阻）测电流表的内阻。

也具体考查了实物图的连线和实验数据的处理方法（考实际数字的计算），还考查了电路的分析。

例3. 利用图中给定的器材测量电压表V 的内阻Rv 。

图中B 为电源（内阻可忽略不计）, R 为电阻箱，K 为电键。

① 将图中实物连接为测量所用的电路。

② 写出实验中必须记录的数据（用符号表示）, 并指出各符号的意义： _________________________________________________________ ③ 用② 中记录的数据表示R V 的公式为R V =___________。

解析：.①.连线如图所示。

②改变电阻箱的阻值（至少2次），测出相应的电压，R 1、R 2是电阻箱的两次读数；U 1、U 2,是相应的电压表的两次读数。

③根据全电路欧姆定律，有⎪⎪⎩⎪⎪⎨⎧+=+=222111R R U U E R R U U E V V ，解得： R V =U 2R 2－U 1R 1U 1－U 2 。

点评：本题考查用伏阻法（用电阻箱和电压表）测电压表的内阻。

本题具体考查了实物图的连线和实验数据的处理方法（考公式的推导，不考实际数字的计算）。

例4．将满偏电流I g =300μA 、内阻未知 的电流表○G 改装成电压表并进行核对．(1)利用如图所示的电路测量电流表○G 的内阻(图中电源的电动势E=4V )：先闭合S 1，调节R ，使电流表指针偏转到满刻度；再闭合S 2，保持R 不变，调节R ′，，使电流表指针偏转到满刻度的32，读出此时R′的阻值为200Ω，则电流表内阻的测量值Rg= ▲ Ω．(2)将该表改装成量程为3V 的电压表，需 ▲ (填“串联”或“并联”)阻值为R 0= ▲ Ω的电阻．(3)把改装好的电压表与标准电压表进行核对，试在答题卡上画出实验电路图和实物连接图．解析：（1）设电流表的满偏电流为I ，则根据并联分流的原理，有Ω=⨯==1003231200''I II I R R Gg 。

（2）串联电阻为9900Ω。

计算方法如下：串联电路电流相等。

有=-0R R I U GG G I ，所以Ω=-⨯=-=-990010010300360G G R I U R 。

（3）如下图点评：本题对半偏法有发展，用了32偏法，只要懂得原理，就能灵活应变，这就考查了学生的应变能力和知识迁移能力。

而不能死记硬背“电流表内阻等于电阻箱读数” 的结论。

本题还考查了电流表改装为电压表以及改装后的电压表的校准。

例5．（2010全国卷1。

3）．（16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程m I 。

所用器材有：量程不准的电流表1A ，内阻1r =10.0Ω，量程标称为5.0mA ；标准电流表2A ，内阻2r =45.0Ω，量程1.0mA ；标准电阻1R ，阻值10.0Ω；滑动变阻器R ，总电阻为300.0Ω；电源E ，电动势3. 0V ，内阻不计；保护电阻2R ；开关S ；导线。

回答下列问题：（1）在答题卡上（图2所示）的实物图上画出连线。

（2）开关S 闭合前，滑动变阻器的滑动端c 应滑动至 端。

（3）开关S 闭合后，调节滑动变阻器的滑动端，使电流表1A 满偏；若此时电流表2A 的读数为2I ，则1A 的量程m I = 。

（4）若测量时，1A 未调到满偏，两电流表的示数如图3所示，从图中读出1A 的示数1I = ，2A 的示数2I = ；由读出的数据计算得m I = 。

（保留3位有效数字）（5）写出一条提高测量准确度的建议：。

【答案】⑴连线如图⑵阻值最大 ⑶1212)(r r R I I m +=⑷6.05mA【解析】⑴连线如图⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端 ⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为I m 。

根据并联电路电压相等有)(1221R r I r I m +=得1212)(r r R I I m +=⑷待测表未满偏有)(12211R r I r I +=，将A 2的示数0.66mA 和其他已知条件代入有63.310)4510(66.0)(12121=+⨯=+=r r R I I Ma但图中A 1的示数3.0mA 量程为5.0mA ，根据电流表的刻度是均匀的，则准确量程为6.05mA⑸略例6．（2010北京卷21）．（18分）（１）甲同学要把一个量程为200A μ的直流电流计○G ，改装成量度范围是0～4Ｖ的直流电压表。

①她按图１所示电路、用半偏法测定电流计○G 的内电阻r g ，其中电阻Ｒ0约为１k Ω。

为使r g 的测量值尽量准确，在以下器材中，电源Ｅ应选用______________，电阻器Ｒ1应选用______________，电阻器Ｒ2应选用______________（选填器材前的字母）Ａ．电源（电动势1.5Ｖ） Ｂ．电源（电动势6Ｖ） Ｃ．电阻箱（0～999.9Ω） Ｄ．滑动变阻器（0～500Ω） Ｅ．电位器（一种可变电阻，与滑动变阻器相当）（0～5.1k Ω） Ｆ．电位器（0～51k Ω）②该同学在开关断开情况下，检查电路连接无误后，将Ｒ２的阻值调至最大。

合集下载

测电流表内阻的几种方法(借鉴材料)

测电流表内阻的几种方法(借鉴材料)

测电流表内阻的几种方法内蒙古乌兰浩特一中 郭朝辉《把电流表改装为电压表》是高中物理电学实验中较难的一个学生实验。

要把电流表改装为电压表，首先要知道电流表的三个主要参数：电流表指针偏转到最大值时的电流，称为满偏电流I g ，即为允许通过电流表的最大电流，可以从表盘上直接读出；电流表内阻R g ，可以用实验方法测出；满偏时电流表两端的压降称为满偏电压U g ，三者之间的关系是：U g ＝I g ×R g 。

该实验首先需要测出R g ，方能进行电表的改装。

现就测R g 测量方法给出几种设计方案，以提高学生对电学实验的设计能力。

一、利用伏安法，测量电流表的满偏电压U g ，算出内电阻R g电流表满偏电压U g 按如图1所示电路进行测量，待测电流表G 和毫伏表mv 并联，R 为保护电阻，R 0为滑动变阻器。

测量时，r 先置最大值，闭合开关K 后，调节R 0和r ，使电流表G 的指针达满偏。

此时毫伏表上的读数就是电流表的满偏电压U g ，则电流表的内电阻R g 为：R g ＝gg I U其中I g 就是电流表的满偏刻度值。

该实验电路图采用分压式电路，如果保护电阻r 的阻值足够大，也可简化为如图2所示电路测量。

其中R 可用电位器（阻值约为10K Ω）。

测量方法同上。

1、电流等效替代法如图3所示电路，G 为待测电流表，G 0为辅助电流表，量程与G 相同或稍大一些，r 为保护电阻，R 0为滑动变阻器，K 1为单刀开关，K 2为单刀双掷开关。

测量时，r 先置最大，闭合开关K 1，K 2扳至1端接通电流表G ，调节R 0与r ，使辅助电流表G 0的指针达到接近满偏量程的某一刻度值（注意I 不能大于电流表G 的量程）。

然后把电阻箱R 的阻值置于最大值，K 2扳至2端接通电阻箱R ，逐渐减小电阻箱的阻值，当调节到辅助电流表G 0的指针仍指到原来的刻度值I 时，电阻箱指示的阻值R 就等于电流表G 的内阻R g ，即R g＝R2、电压等效替代法：如图4所示电路，mv为毫伏表作辅助电表用，其量程与待测电流表G的表头压降相同或稍大些，待测电流表G，电阻箱R通过单刀双掷开关K2分别与毫伏表mv并联。

高中物理实验基础与实战：12.把电流表改装成电压表 Word版含答案

高中物理实验基础与实战：12.把电流表改装成电压表 Word版含答案

设计与创新能力:要求考生将教材中的实验原理、实验方法迁移到新的背景中,以完成新的实验要求的设计性实验,将逐步取代对原教材中实验的考查。

[实验目的]1．将电流表改装为电压表2．用半偏法测电流表内阻[实验原理]（1）半偏法测电流表内阻我们用图可以测电流表的内阻r g。

图中的R为 ,R′用。

（2）设电流表的满偏电压为U g,内阻为r g,则要将电流表改装成量程为U的电压表,则电阻R= 。

在方框中画出实验电路图（写推导过程）[实验器材]电流表,学生电源（10V）,电键,导线若干,电压表（用于校准）还需要[实验内容]一．半偏法测电流表内阻1．按图连接电路,电键S1闭合前,R接入电路阻值最大2．闭合S1,调整R的阻值,使电流表指针偏转到满刻度（注意量程）3．合上开关S2,调整R′的阻值,使电流表指针偏转到正好是满偏刻度的一半,记下此时的R′4．当R比R′大很多时,可以认为r g=R′电流表内阻r g=二．将电流表改装成电压表1．改装成量程为U=2V,则需要 联的电阻R =2．连接电路:将分压电阻R 与电流表串联,引出二个接线柱,并将电流表刻度盘改为电压表刻度盘。

3．校对电压表①按如右图所示的电路连线。

②先将触头移动到最左端,然后闭合电键,移动触头位置,使改装后电压表的示数从零逐渐增大到量程,每移动一次记下改装的电压表和标准电压表示数,并计算满刻度时的百分误差:百分误差=100"⨯-UUU ℅将数据填入下列表格中。

[注意事项]1．半偏法测电阻时,滑动变阻器的阻值R 1应远大于电流表内阻。

2．闭合电键前应检查变阻器触头位置是否正确,应使回路电流最小。

3．校对改装后电压表时,应采用分压式电路,变阻器阻值应较小,使改装电压表的示数从零开始增加。

[问题与讨论]1、半偏法测电阻时,为什么当R 比R ′大很多时,可以认为r g =R ′？2、试分析本实验中采取的“半偏法”测电流表内阻的系统误差。

3、如何将满偏电压为U g ,内阻为R V 的电压表改装成量程为I 的电流表？ [基础练习]1．有一量程为0、6A 的电流表,其刻度盘如右图13-3所示,今在此电流表的两端并联一电阻,其阻值等于该电流表内阻的1/2,使之成为一个新的电流表,则此时刻度盘上的每一个小格表示 A 。

电学实验：电表改装,电源电动势和内阻的测量,电阻的测量方法

电学实验：电表改装,电源电动势和内阻的测量,电阻的测量方法

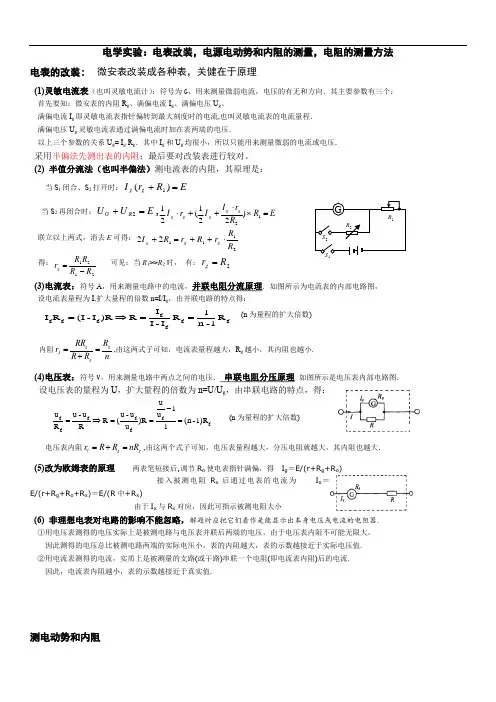

1R 2R 1S 2S G 电学实验：电表改装，电源电动势和内阻的测量，电阻的测量方法电表的改装: 微安表改装成各种表，关健在于原理(1)灵敏电流表（也叫灵敏电流计）：符号为G ，用来测量微弱电流，电压的有无和方向．其主要参数有三个： 首先要知：微安表的内阻R g 、满偏电流I g 、满偏电压U g 。
