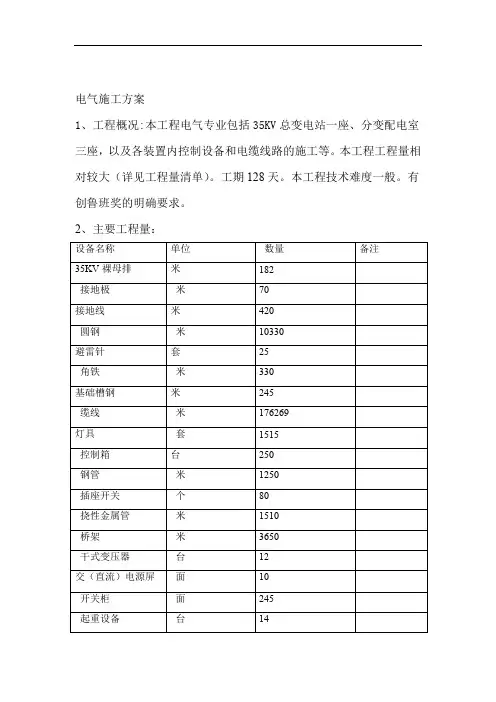

电气施工方案1、工程概况:本工程电气专业包括35KV总变电站一座、分变配电室三座，以及各装置内控制设备和电缆线路的施工等。
本工程工程量相对较大（详见工程量清单）。
工期128天。
本工程技术难度一般。
有创鲁班奖的明确要求。
2、主要工程量：3、施工工序：熟悉图纸→编制设备、材料计划→盘、柜基础制作安装→盘柜及变压器安装→各种支架制作安装→电缆桥架安装、配管→电缆敷设→校线接线→电气设备和元件的调试→系统联动试验→模拟试验→送电运转（电缆沟施工依据现场情况定）4、主要施工方法和技术要求：4.1施工前准备：施工前主要是技术人员会同班组一起熟悉图纸，对工程情况有详细的了解，提出设计图纸的问题，并对施工做出周密详尽的计划。
电气施工人员要有2-3名随同其他专业前期进入施工现场，配合土建预埋并提出我方后期施工对土建施工的要求，落实甲方设备到货情况，最后核实土建预埋管的位置及预留孔洞的位置和尺寸。
4.2变压器安装：变压器运输途中及安装前应有防雨及防潮措施，不应有严重的冲击和振动。
变压器到达现场后，要及时进行设备验收和外观检查，以便发现设备存在的问题并及时处理，为安装得以顺利进行创造条件。
变压器外观检查要符合规范GBJ148-90要求，设备的现场保管是很重要的前期工作，将直接影响安装质量和设备的安全运行。
本工程所用干式变压器应置于干燥的室内。
散热器（冷却器）、连通器、安全气道、净油器等应密封;表计、风扇、潜油泵、气体继电器、气道隔板、测温装置以及绝缘材料等，也应放置于干燥的室内；本体、冷却装置等，其底部应垫高、垫平，不得水淹。
变压器到达现场后还要进行器身检查,器身检查时，场地四周应清洁和有防尘措施；雨雪天和雾天，不应在室外进行。
周围环境温度不宜低于0°C,器身温度不应低于周围空气温度；当器身温度低于周围空气温度时，应将器身加热，宜使其温度高于周围空气温度10°C。
调压切换装置吊出检查、调整时，暴露在空气中的时间应满足下表要求：调压切换装置暴露空时间钟罩起吊前，应拆除所有与其相联的部件。

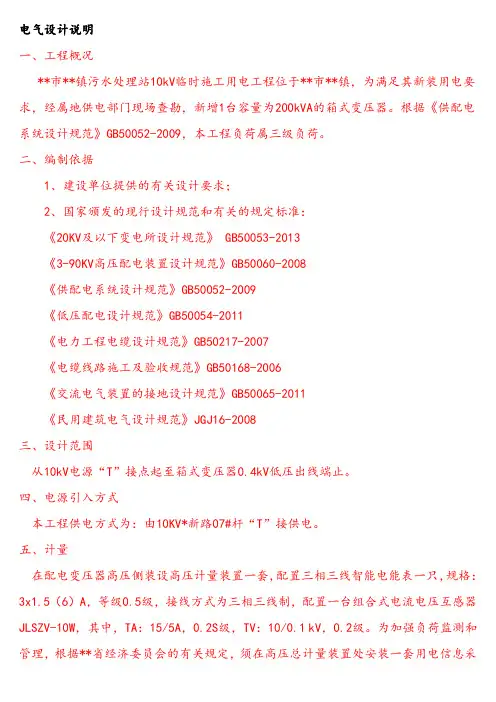

电气设计说明一、工程概况**市**镇污水处理站10kV临时施工用电工程位于**市**镇，为满足其新装用电要求，经属地供电部门现场查勘，新增1台容量为200kVA的箱式变压器。
根据《供配电系统设计规范》GB50052-2009，本工程负荷属三级负荷。
二、编制依据1、建设单位提供的有关设计要求；2、国家颁发的现行设计规范和有关的规定标准：《20KV及以下变电所设计规范》 GB50053-2013《3-90KV高压配电装置设计规范》GB50060-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《电力工程电缆设计规范》GB50217-2007《电缆线路施工及验收规范》GB50168-2006《交流电气装置的接地设计规范》GB50065-2011《民用建筑电气设计规范》JGJ16-2008三、设计范围从10kV电源“T”接点起至箱式变压器0.4kV低压出线端止。
四、电源引入方式本工程供电方式为：由10KV*新路07#杆“T”接供电。
五、计量在配电变压器高压侧装设高压计量装置一套，配置三相三线智能电能表一只，规格：3x1.5（6）A，等级0.5级，接线方式为三相三线制，配置一台组合式电流电压互感器JLSZV-10W，其中，TA：15/5A，0.2S级，TV：10/0.1 kV，0.2级。
为加强负荷监测和管理，根据**省经济委员会的有关规定，须在高压总计量装置处安装一套用电信息采集装置，之后变压器方可投入运行。
六、无功补偿在变压器低压侧装设电容器进行集中无功补偿，并加装自动投切装置。
补偿后，功率因数不低于0.95。
七、主要设备选择1、配电变压器选择新装箱式变压器容量为200kVA：变压器型号：S13-M-200kVA/10kV额定电压：10±5%/0.4kV阻抗电压：Ud%=4.0联结组别：D，yN112、组合互感器型号：JLSZV－10W变比TA：15/5A 0.2S级变比TV：10/0.1 kV 0.2级额定绝缘水平：12/42/75kV3、导线选择根据导线敷设方式、环境条件、载流量、工作电压及其他导线选择规范要求，选定导线如下：(1)新装箱式变压器进线电力电缆型号：YJLV22-8.7/15kV-3x70八、过电压保护和接地1、防雷在新立电杆处设置HY5WS-17/50氧化锌避雷器以防止雷电波侵入。

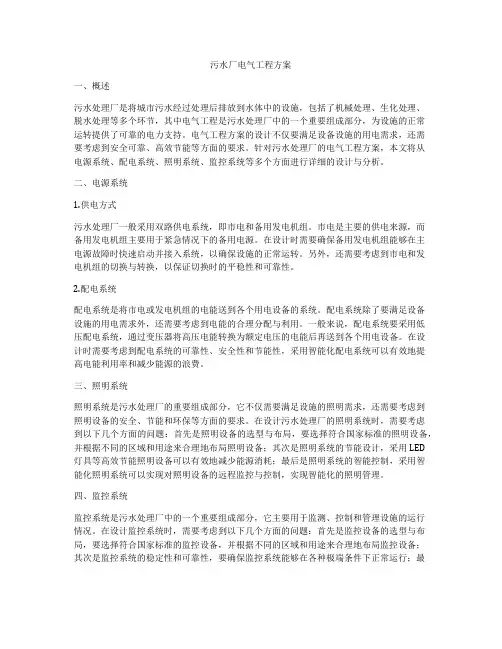

污水厂电气工程方案一、概述污水处理厂是将城市污水经过处理后排放到水体中的设施，包括了机械处理、生化处理、脱水处理等多个环节，其中电气工程是污水处理厂中的一个重要组成部分，为设施的正常运转提供了可靠的电力支持。
电气工程方案的设计不仅要满足设备设施的用电需求，还需要考虑到安全可靠、高效节能等方面的要求。
针对污水处理厂的电气工程方案，本文将从电源系统、配电系统、照明系统、监控系统等多个方面进行详细的设计与分析。
二、电源系统1.供电方式污水处理厂一般采用双路供电系统，即市电和备用发电机组。
市电是主要的供电来源，而备用发电机组主要用于紧急情况下的备用电源。
在设计时需要确保备用发电机组能够在主电源故障时快速启动并接入系统，以确保设施的正常运转。
另外，还需要考虑到市电和发电机组的切换与转换，以保证切换时的平稳性和可靠性。
2.配电系统配电系统是将市电或发电机组的电能送到各个用电设备的系统。
配电系统除了要满足设备设施的用电需求外，还需要考虑到电能的合理分配与利用。
一般来说，配电系统要采用低压配电系统，通过变压器将高压电能转换为额定电压的电能后再送到各个用电设备。
在设计时需要考虑到配电系统的可靠性、安全性和节能性，采用智能化配电系统可以有效地提高电能利用率和减少能源的浪费。
三、照明系统照明系统是污水处理厂的重要组成部分，它不仅需要满足设施的照明需求，还需要考虑到照明设备的安全、节能和环保等方面的要求。
在设计污水处理厂的照明系统时，需要考虑到以下几个方面的问题：首先是照明设备的选型与布局，要选择符合国家标准的照明设备，并根据不同的区域和用途来合理地布局照明设备；其次是照明系统的节能设计，采用LED灯具等高效节能照明设备可以有效地减少能源消耗；最后是照明系统的智能控制，采用智能化照明系统可以实现对照明设备的远程监控与控制，实现智能化的照明管理。
四、监控系统监控系统是污水处理厂中的一个重要组成部分，它主要用于监测、控制和管理设施的运行情况。

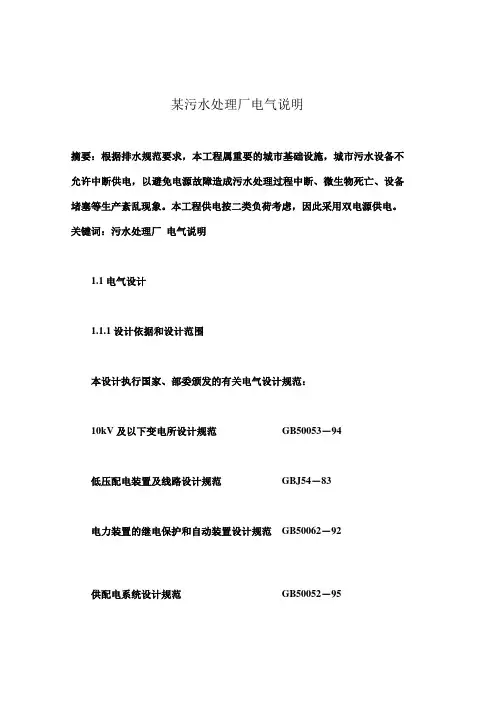

某污水处理厂电气说明摘要：根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电。
关键词：污水处理厂电气说明1.1电气设计1.1.1设计依据和设计范围本设计执行国家、部委颁发的有关电气设计规范：10kV及以下变电所设计规范GB50053－94低压配电装置及线路设计规范GBJ54－83电力装置的继电保护和自动装置设计规范GB50062－92供配电系统设计规范GB50052－95低压配电设计规范GB50054－95建筑物防雷设计规范GB50057－94电力工程电缆设计规范GB50217－94通用用电设备配电设计规范GB50055－93并联电容器装置设计规范GB50227－95以工艺对生产设备的要求为依据，同时贯彻节能方针，以节能降耗的原则选择电气设备。
其设计范围为厂区内的变配电生产工艺过程控制、室内外照明及空调、防雷接地系统。
1.1.2供电电源根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电，一用一备（备用电源为热备），电源进线开关与母线分段开关设电气闭锁。
由西南郊变电所引出一回路10kV电源为主供电源，镐京变电所引出一回路10kV电源为备用电源。
西西南郊变电所距水厂约4公里，镐京变电所距水厂约2公里。
1.1.3用电负荷及供配电系统本工程电气设备装机容量2691kW，用电电压等级0.4kV,规算至10kV侧计算负荷：Pjs=1649.33kW，Qjs=662.57kvar，Sjs=1777.44kV A。
根据污水处理厂内负荷分布情况，拟在距负荷中心氧化沟附近建一座10/0.4kV变配电所，内设高压配电室、低压配电室、控制室。
设置二台SCB9型1250kV A干式变压器并联运行，变压器的负荷率为71%。

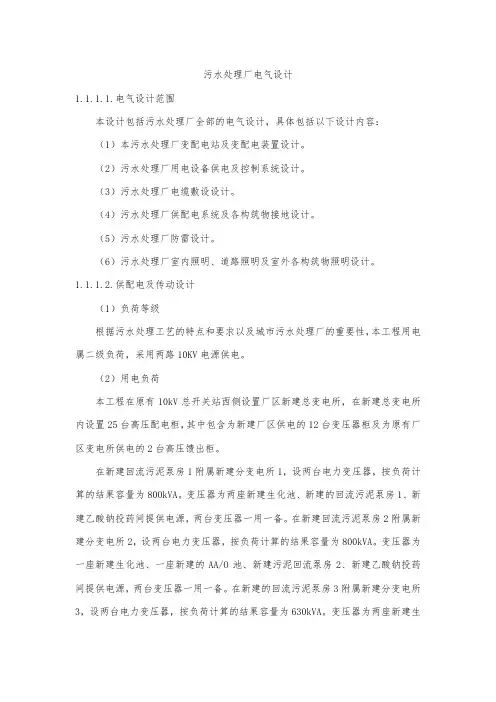

污水处理厂电气设计1.1.1.1.电气设计范围本设计包括污水处理厂全部的电气设计，具体包括以下设计内容：（1）本污水处理厂变配电站及变配电装置设计。
（2）污水处理厂用电设备供电及控制系统设计。
（3）污水处理厂电缆敷设设计。
（4）污水处理厂供配电系统及各构筑物接地设计。
（5）污水处理厂防雷设计。
（6）污水处理厂室内照明、道路照明及室外各构筑物照明设计。
1.1.1.2.供配电及传动设计（1）负荷等级根据污水处理工艺的特点和要求以及城市污水处理厂的重要性，本工程用电属二级负荷，采用两路10KV电源供电。
（2）用电负荷本工程在原有10kV总开关站西侧设置厂区新建总变电所，在新建总变电所内设置25台高压配电柜，其中包含为新建厂区供电的12台变压器柜及为原有厂区变电所供电的2台高压馈出柜。
在新建回流污泥泵房1附属新建分变电所1，设两台电力变压器，按负荷计算的结果容量为800kVA。
变压器为两座新建生化池、新建的回流污泥泵房1、新建乙酸钠投药间提供电源，两台变压器一用一备。
在新建回流污泥泵房2附属新建分变电所2，设两台电力变压器，按负荷计算的结果容量为800kVA。
变压器为一座新建生化池、一座新建的AA/O池、新建污泥回流泵房2、新建乙酸钠投药间提供电源，两台变压器一用一备。
在新建的回流污泥泵房3附属新建分变电所3，设两台电力变压器，按负荷计算的结果容量为630kVA。
变压器为两座新建生化池、新建回流污泥泵房3、新建乙酸钠投药间提供电源，两台变压器一用一备。
在新建除臭间附属新建分变电所4，设两台电力变压器，按负荷计算的结果容量为630kVA。
变压器为新建污泥浓缩液处理间、新建除臭间、新建深井泵房、原有锅炉房改造、原有污泥脱水间新增脱水机、原有细格栅间及沉砂池增加设备提供电源，两台变压器一用一备。
在新建中间提升泵房附属新建分变电所5，设两台电力变压器，按负荷计算的结果容量为2000kVA。
变压器为新建中间提升泵房、新建高效沉淀池、新建加药间提供电源，两台变压器一用一备。

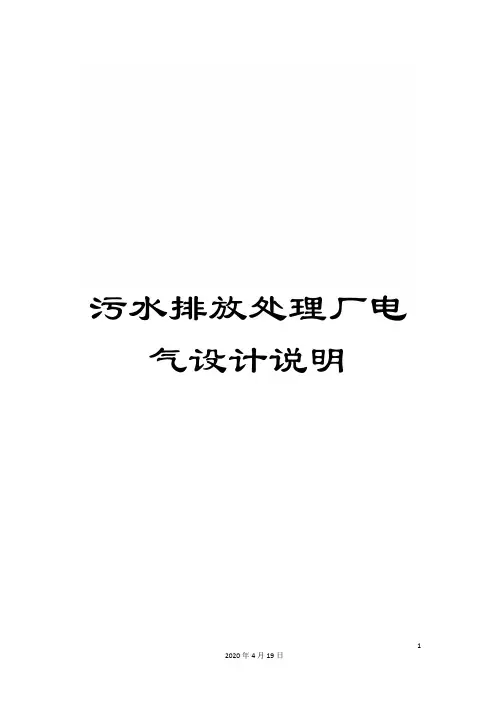

污水排放处理厂电气设计说明某污水处理厂电气说明摘要:根据排水规范要求,本工程属重要的城市基础设施,城市污水设备不允许中断供电,以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑,因此采用双电源供电。
关键词:污水处理厂电气说明1.1电气设计1.1.1设计依据和设计范围本设计执行国家、部委颁发的有关电气设计规范:10kV及以下变电所设计规范 GB50053－94低压配电装置及线路设计规范GBJ54－83电力装置的继电保护和自动装置设计规范GB50062－92供配电系统设计规范GB50052－95低压配电设计规范GB50054－95建筑物防雷设计规范GB50057－94电力工程电缆设计规范GB50217－94通用用电设备配电设计规范GB50055－93并联电容器装置设计规范GB50227－95以工艺对生产设备的要求为依据,同时贯彻节能方针,以节能降耗的原则选择电气设备。
其设计范围为厂区内的变配电生产工艺过程控制、室内外照明及空调、防雷接地系统。
1.1.2供电电源根据排水规范要求,本工程属重要的城市基础设施,城市污水设备不允许中断供电,以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑,因此采用双电源供电,一用一备(备用电源为热备),电源进线开关与母线分段开关设电气闭锁。
由西南郊变电所引出一回路10kV 电源为主供电源,镐京变电所引出一回路10kV电源为备用电源。
西西南郊变电所距水厂约4公里,镐京变电所距水厂约2公里。
1.1.3用电负荷及供配电系统本工程电气设备装机容量2691kW,用电电压等级0.4kV,规算至10kV侧计算负荷:Pjs=1649.33kW,Qjs=662.57kvar,Sjs=1777.44kVA。
根据污水处理厂内负荷分布情况,拟在距负荷中心氧化沟附近建一座10/0.4kV变配电所,内设高压配电室、低压配电室、控制室。
污水处理厂工程电气工程施工方案一、工程概况该污水处理厂的设计处理能力为XXX（根据具体情况确定），属于城市污水处理的大型工程项目。
本次施工的电气工程涉及到污水处理厂的电力供应、照明、控制系统等多方面的内容。
二、电力供应系统1.供电线路：按照国家电力标准进行设计和施工，保证供电线路的安全可靠性。
主要包括高压进场线路、变电站、低压进场线路和主配电室的电路设计和施工。
2.变电站：设计合理的变电站布局，采用合适的变压器和配电设备，保证电力供应的充足，并能应对突发情况。
变电站与主配电室之间通过供电线路连接，采取合适的保护措施，如差动保护、过电压保护、过载保护等。
3.主配电室：根据污水处理厂的用电需求，合理设置主配电室的电缆线路和开关设备，并根据不同区域的用电特点，进行分区控制和开关选择。
三、照明系统1.室内照明：根据污水处理厂的不同功能区域，设计合理的照明布局，并选择具有防爆、防水和防腐等特性的照明设备。
特别是在有有害气体的地方，需要采用防爆灯具，并设置紧急照明设备。
2.室外照明：根据污水处理厂的场地情况，布置合理的室外照明系统，保证污水处理厂的夜间安全运行。
特别是在道路、楼顶、停车场等区域，要设置合适的照明设备，以提供足够的照明亮度。
四、控制系统1.进场口控制系统：设计合理的进场口控制系统，包括门禁系统、道闸系统和安全监控系统等。
门禁系统采用IC卡、蓝牙、人脸识别等方式进行访问控制；道闸系统采用电动道闸，并与门禁系统连接，实现自动开闭和车辆进出记录；安全监控系统采用摄像头和监控软件，实时监测进场口的安全情况。
2.污水处理设备控制系统：根据污水处理厂的工艺流程和处理设备的特点，设计合理的自动控制系统。
通过PLC（可编程逻辑控制器）和触摸屏等设备，实现污水处理设备的自动控制和运行监测。
控制系统还应具备报警功能，能够实时监测设备的工况和故障信息，并及时通知维修人员进行处理。
五、防雷系统和接地系统1.防雷系统：根据污水处理厂的建筑特点和设备布置，采取合适的防雷措施，保证设备和人员的安全。

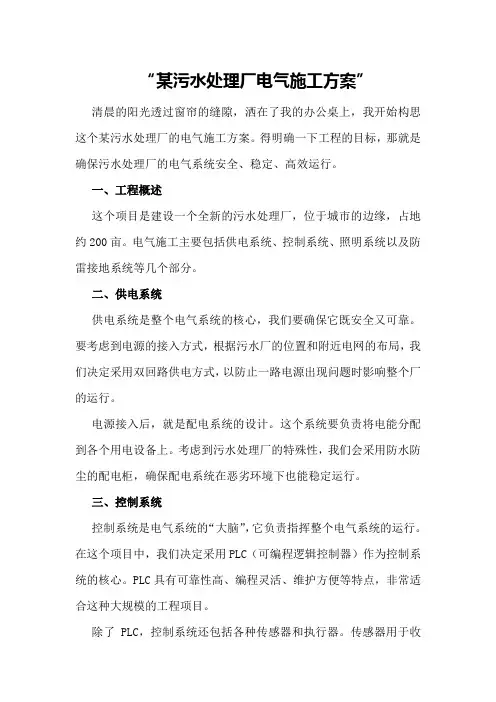

“某污水处理厂电气施工方案”清晨的阳光透过窗帘的缝隙，洒在了我的办公桌上，我开始构思这个某污水处理厂的电气施工方案。
得明确一下工程的目标，那就是确保污水处理厂的电气系统安全、稳定、高效运行。
一、工程概述这个项目是建设一个全新的污水处理厂，位于城市的边缘，占地约200亩。
电气施工主要包括供电系统、控制系统、照明系统以及防雷接地系统等几个部分。
二、供电系统供电系统是整个电气系统的核心，我们要确保它既安全又可靠。
要考虑到电源的接入方式，根据污水厂的位置和附近电网的布局，我们决定采用双回路供电方式，以防止一路电源出现问题时影响整个厂的运行。
电源接入后，就是配电系统的设计。
这个系统要负责将电能分配到各个用电设备上。
考虑到污水处理厂的特殊性，我们会采用防水防尘的配电柜，确保配电系统在恶劣环境下也能稳定运行。
三、控制系统控制系统是电气系统的“大脑”，它负责指挥整个电气系统的运行。
在这个项目中，我们决定采用PLC（可编程逻辑控制器）作为控制系统的核心。
PLC具有可靠性高、编程灵活、维护方便等特点，非常适合这种大规模的工程项目。
除了PLC，控制系统还包括各种传感器和执行器。
传感器用于收集各种数据，比如水位、水质等，而执行器则负责根据PLC的指令来控制设备的运行，比如启停水泵、调节阀门等。
四、照明系统照明系统虽然不起眼，但却是保证污水处理厂正常运行的必要条件。
我们会根据不同区域的照明需求，选择合适的灯具和照明方式。
比如，在处理车间等需要高强度照明的区域，我们会选择高亮度的LED灯具；而在办公区等不需要太亮的地方，则会选择柔和的LED灯具。
五、防雷接地系统污水处理厂位于城市的边缘，容易受到雷击。
因此，防雷接地系统是必不可少的。
我们会采用一系列的防雷措施，比如安装避雷针、接地网等，确保电气系统在雷雨天气也能安全稳定运行。
六、施工方案在施工阶段，我们会采取一系列措施来确保工程的质量和进度。
会对施工人员进行严格的安全培训，确保他们具备足够的安全意识。

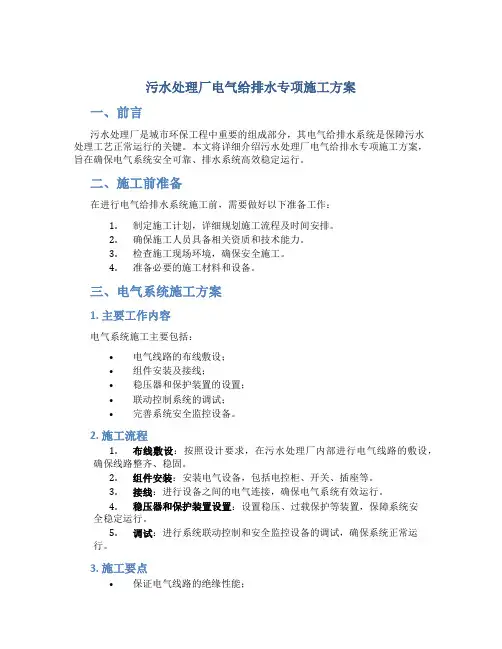

污水处理厂电气给排水专项施工方案一、前言污水处理厂是城市环保工程中重要的组成部分，其电气给排水系统是保障污水处理工艺正常运行的关键。
本文将详细介绍污水处理厂电气给排水专项施工方案，旨在确保电气系统安全可靠、排水系统高效稳定运行。
二、施工前准备在进行电气给排水系统施工前，需要做好以下准备工作：1.制定施工计划，详细规划施工流程及时间安排。
2.确保施工人员具备相关资质和技术能力。
3.检查施工现场环境，确保安全施工。
4.准备必要的施工材料和设备。
三、电气系统施工方案1. 主要工作内容电气系统施工主要包括：•电气线路的布线敷设；•组件安装及接线；•稳压器和保护装置的设置；•联动控制系统的调试；•完善系统安全监控设备。
2. 施工流程1.布线敷设：按照设计要求，在污水处理厂内部进行电气线路的敷设，确保线路整齐、稳固。
2.组件安装：安装电气设备，包括电控柜、开关、插座等。
3.接线：进行设备之间的电气连接，确保电气系统有效运行。
4.稳压器和保护装置设置：设置稳压、过载保护等装置，保障系统安全稳定运行。
5.调试：进行系统联动控制和安全监控设备的调试，确保系统正常运行。
3. 施工要点•保证电气线路的绝缘性能；•避免线路交叉和短路现象；•确保设备安装牢固稳定；•合理设置电气保护装置。
四、排水系统施工方案1. 主要工作内容排水系统施工主要包括：•排水管道的敷设；•排水设备的安装；•排水泵站建设；•排水系统调试；•系统质量检验。
2. 施工流程1.排水管道敷设：根据设计要求，在污水处理厂内部进行排水管道敷设，确保排水畅通。
2.排水设备安装：安装排水设备，如人工增压设备、液位传感器等。
3.排水泵站建设：建设排水泵站，确保排水系统正常运行。
4.系统调试：调试排水系统，保证系统稳定性和高效性。
5.质量检验：进行系统质量检验，确保系统符合要求。
3. 施工要点•保证排水管道的质量和密封性；•合理设置排水设备，确保系统运行效率；•排水泵站建设符合工艺要求；•完善排水系统调试工作，消除系统故障。
本科生课程设计题目：污水处理厂电气初步设计课程：建筑电气专业：xx学号：xx班级：xx姓名：xx指导教师：xx完成日期： xx目录课程设计任务书 (Ⅰ)目录 (Ⅱ)1.照明系统设计…….……………………………………...………………….….................... .11.1工程概况与设计依据1.2 照明及照明配电系统设计2.控制室电气系统设计 (4)2.1 控制室及室内设备配电设计2.2 室外设备配电设计3. 负荷计算.................................................................................... (6)3.1 各回路负荷计算3.2 各配电箱（柜）负荷计算4. 电气设备、导线电缆选择 (9)4.1电源进线及各条配电线路的选择4.2 电气设备的选择5. 控制室接地及等电位计 (13)参考文献 (14)附录设计图纸Ⅱ建筑电气课程设计任务书一、设计课题题目：污水处理厂电气初步设计。
二、设计基础资料污水厂电气设计条件见条件图。
三、设计内容及要求内容：根据所提供的条件图，做照明、动力配电及接地设计，选择电源进线、各条出线、灯具、插座及各级用户配电箱，并采用合理布置方式布置。
要求：按工程制图要求绘制照明插座、动力配线平面图及系统图；按工程设计要求写出计算书（负荷计算、导体选择计算等）和方案说明书。
设计成果：设计成果包括设计报告（含计算）和设计图纸。
设计图纸包括：（1）照明插座平面布置图、动力平面图，接地平面图。
（2）电气系统图；四、时间安排第一天根据所提供的条件图，进行负荷计算；第二天选择进户线、各条出线、灯具、插座及用户配电箱，合理布置；第三、四天按工程制图要求绘制照明插座平面图、动力配线图、接地平面及系统图；第五天写出计算书（负荷计算、导体选择计算等）和方案说明书。
二零一二年五月Ⅰ1、照明系统设计1.1工程概况与设计依据本工程为淮阴区丁集镇污水处理厂一期工程的电气初步设计，要求对整个厂区进行室内照明配电和所有动力设备进行配电及及接地配线，同时选择电源进线、各条出线、灯具、插座及各级用户配电箱，并采用合理布置方式布置。
污水处理厂电气安装原则施工方案1.工程概况污水处理厂电气安装工程主要包括总配电室,第一,二变电站,厂区电气及其它各用电单位工程的配送电工程;具有工程量大,施工时间紧,技术要求高等特点,在施工过程中,同时需要积极与供货商,业主,监理单位,设计院等进行密切配合,进行有力的协调施工管理.2.编制依据2.1《电气装置工程施工及验收规范》(GBJ232—82)2.2《电气装置安装工程高压电器施工及验收规范》(GBJ147—90)2.3《电气装置安装工程母线装置施工及验收规范》(GBJ149—90)2.4《电气装置安装工程低压电器施工及验收规范》(GB50254—96)2.5《电气装置安装工程1kv 及以下配线工程施工及验收规范》(GB50254—96)2.6《电气装置安装工程电气照明装置施工及验收规范》(GB50259—96)2.7《电气装置安装工程电力变压器,油浸电抗器,互感器施工及验收规范》(GBJ148—90)2.8《电气装置安装工程电缆线路施工及验收规范》(GB50168—92)2.9《电气装置安装工程接地装置施工及验收规范》(GB50169—92)2.10《电气装置安装工程旋转电机施工及验收规范》(GB50170—92)2.11《电气装置安装工程盘,柜及二次回路结线施工及验收规范》(GB50171—92)2.12《电气装置安装工程蓄电池施工及验收规范》(GB50172—92)2.13《电气装置安装工程电气设备交接试验标准》(GB50150—91) 132.14《电气装置安装工程起重机电气装置施工及验收规范》(GB50256—96)2. 15 市政工程设计研究院设计的《污水处理厂电气施工图》3.主要工程量4. 电气安装4.1 安装程序施工前准备电气支架电缆桥架制作安装电缆予防性试验电缆敷设送电调试接地极制作安装电气设备基础制作, 安装电气设备安装接地母线敷设及设备接地电气设备调整,试验(继电器调整,控制屏和直流屏调整试验,变压器抽芯检查试压等电缆头制作安装校线及屏柜接线电气系统调试及模拟信号试验4.2 电气安装施工工序控制要点4.2.1 准备阶段审图质量计划,施工技术程序(方案)编制验收入库和保存设备,材料,加工件计划编制施工机具和试验设备准备4.2.2 施工阶段开工报告母线安装电缆头施工校,接线技术交底照明安装材料发放电缆支架和桥架安装开关柜清理检查预埋电气设备安装电缆敷设4.2.3 试验阶段设备试验,表计校验和整定模拟试验系统受,送电耐压试验操作电源送电开关柜联动试验4.3 施工原则4.3.1 应严格核对设计图纸,设备铭牌和装箱单,清点和收集设备,试验报告和合格证书;4.3.2 严格按图纸及规范施工,保证电气系统运行的安全可靠;4.3.3 坚持"三不施工"原则:图纸不清楚不施工;材料,设备质量不符合要求不施工;不安全因素不排除不施工.4.3.4 施工应遵循先地下,后地上的原则,与土建专业密切配合,所有予留予埋施工必须和土建施工同步进行,隐蔽工程在隐蔽前应按照质保程序经工程监理确认.4.3.5 施工中,当设计图纸与现场实际情况出现不符合项时,要通过正常程序解决后才能施工.4.4 配管施工技术要求4.4.1 检查管材质量是否满足设计要求.4.4.2 管路超过下列长度时中间应加分线盒,其位置应便于穿线. 15 a. 管子长度每超过45 米,无弯曲时; b. 管子长度每超过30 米,有1 个弯时; c. 管子长度每超过20 米,有2 个弯时; d. 管子长度每超过12 米,有3 个弯时.4.4.3 钢管连接应符合下列要求: 明配管采用丝扣连接,管接头两端焊接地跨接线.4.5 灯具安装技术要求4.5.1 灯具安装前必须对到货灯具的质量(合格证,配件,是否变形,油漆脱落,灯罩破裂, 绝缘等),型号,规格认真检查核对,并严格按图纸施工,不能漏装,错装.4.5.2 灯具接线前应用500V 绝缘摇表测试电缆的绝缘电阻,其值应≥0.5MΩ.4.6 变压器安装技术要求4.6.1 变压器及其附件到现场后应按图纸规定的型号和设备及说明书仔细核对,各种技术数据及规格应满足设计和规范要求.4.6.2 变压器及其附件到达现场后未安装前,必须存放在干燥的室内,在搬运过程中避免碰撞损坏器身.4.6.3 变压器及其附件到达现场后应严格按照规范及产品说明书的要求认真编写施工工作程序(方案),并交有关部门进行审核批准,变压器的安装应严格按照其施工程序进行;4.8 盘柜安装技术要求4.8.1 在搬运过程中应避免摔碰,防止框架变形,漆面受损,必要时可将易损件拆下.4.8.2 盘柜成排安装,其垂直度,水平度及盘柜面不平度和盘柜间接缝的允许偏差应符合下列要求:垂直度偏差<1.5mm‰;相邻两盘顶部水平偏差小于2mm;成列盘顶部偏差< 5mm; 相邻两盘盘面偏差<1mm;成列盘盘面偏差<5mm ; 成列盘面盘间接缝<2mm.盘柜接地应牢固,良好.4.9 电缆桥架安装技术要求4.9.1 严格按设计图纸及规范要求施工.4.9.2 安装结束后,保证桥架不应有明显的波形弯或蛇形弯,并按设计要求可靠接地.4.10 电缆敷设技术要求4.10.1 敷设前应对电缆外观,规格,型号,电压等级进行核实,并用摇表对电缆的绝缘进行检测(高压电缆还应做耐压试验),合格后方可敷设.4.10.2 电缆的弯曲半径不小于外径的10 倍.4.10.3 电缆敷设时要严格核对路径,避免交叉,排列应整齐. 17 134.10.4 竖直敷设的电缆每隔1.2m 用塑料扎带捆扎,在距端头0.2m 处应有电缆标签.4.11 配线技术要求4.11.1 配线时严格按照配线图配线 .4.11.2 使用压接法配线时,压模要与线芯截面相等,压接牢固;接线应留一定余量;绑扎牢固,美观整齐.4.11.3 二次线配线时,导线与接线端子连接应紧密,压接螺栓应拧紧,盘柜内布线美观整齐, 并用塑料扎带均匀捆扎.4.12 蓄电池安装技术要求4.12.1 蓄电池在运输,保管过程中,应轻搬轻放,不得有强烈的冲击和震动,不得倒置,重压和日晒雨淋.4.12.2 蓄电池到现场后,应认真做好验收检查,并在产品规定的有效期限内进行安装及充电.4.12.3 蓄电池在安装前,应按规范要求认真进行外观检查.4.12.4 蓄电池放置的平台,基架及间距应符合设计要求.4.12.5 蓄电池安装应平稳,间距均匀,排列整齐.4.12.6 连接条及抽头的接线应正确,连接部分应涂电力复合脂,螺栓应牢固.4.12.7 蓄电池引出电缆的敷设应符合规范要求.4.12.8 应按规范及产品说明书的要求对蓄电池进行充放电试验.5.电气调试原则方案5.1 直流系统试验原则方案5.1.1 按产品说明书及设计图纸的要求,认真核对设备型号,检查其接线应正确牢固.5.1.2 按产品说明书及设计图纸的要求,对直流系统进行模拟试验,各项指示及动作均正常.5.1.3 按产品说明书及规范要求对蓄电池进行充放电试验.其结果应符合设计的技术要求.5.2 高压真空断路器试验技术要求5.2.1 测量绝缘拉杆的绝缘电阻,其值应大于1200MΩ.5.2.2 测量每相导电回路的接触电阻,其值应符合产品技术要求(参见出厂试验报告单).5.2.3 在断路器合,分闸状态下进行交流耐压试验,工频试验电压为21KV,耐压1 分钟.5.2.4 测量断路器的机械特性.所测各项数据与产品试验数据比较,应没有明显差别.5.2.5 断路器操作机构试验,即试验电压在85～110%Ue 范围内,操作机构应可靠动作;当试验电压大于额定电压值的65%时应可靠分闸;小于额定值的30%时不应分闸.5.2.6 模拟操作试验,在额定电压下,对断路器进行合,分闸试验,每次操作断路器,均能正确可靠的动作,各联锁装置动作情况应满足设计要求.5.3 10KV 母线试验技术要求5.3.1 测量相间及各相对地的绝缘电阻,应符合技术规范要求.5.3.2 对母线进行工频耐压试验,21KV 试验电压持续1 分钟.5.4 电缆试验技术要求5.4.1 测量各电缆线芯对地或对金属屏蔽层间和各线芯间的绝缘电阻,绝缘应良好.5.4.2 直流耐压试验及泄漏电流测量:对于YJV22-10KV 交联电缆,直流试验电压为35KV, 耐压时间15 分钟.耐压时分4 阶段均匀升压,每阶段保留1 分钟,并读取泄漏电流值,其值应符合规定.5.4.3 耐压后测量绝缘电阻,与耐压前所测量的绝缘电阻进行比较应无明显差别.5.4.4 校对电缆线路的相位.5.5 变压器试验技术要求5.5.1 在各分接头所有位置上,测量绕组的直流电阻,各相测得值的相互差值应小于平均值的4%,线间测得的相互差值小于平均值的2%,并与同温度下产品出厂实测值比较,相互变化不大于2%. 15 185.5.2 在各分接头的所有位置检查变压比,与制造厂名牌数据比较应无明显差别,且应符合变压比规律;5.5.3 检查变压器的三相接线组别,必须与设计要求及名牌相符.5.5.4 测量绕组连同套管的绝缘电阻,其值应大于或等于产品出厂值的70%.5.5.5 绕组连同套管的工频交流耐压试验,其结果应符合规范的要求.5.5.6 绝缘油试验,应符合规范要求.5.5.7 在额定电压下,对变压器进行5 次分合闸冲击试验,每次间隔5 分钟,应无异常现象.5.5.8 检查变压器的相位,必须与电网相位一致.5.6 互感器试验技术要求5.6.1 电流互感器试验a. 绝缘电阻测量,其绝缘电阻无标准规定,但一般0.5 千伏以上的互感器,其次级线圈对外壳不宜低于10MΩ,0.5KV 以下的互感器不宜低于1MΩ.b. 变比试验:变比误差百分比应以符合规定值.c. 伏安特性试验,伏安特性试验的结果,应与同型式电流互感器的特性进行比较,无显著差别.d. 线圈对外壳的交流耐压试验:一般在变配电系统中互感器和开关同装在配电柜内,并且互感器与开关瓷瓶等的耐压等级标准相同,因此其耐压试验可以和开关,瓷瓶等一同进行.在对初级线圈进行耐压试验时,必须将次级线圈短路接地,耐压标准6KV 为28KV.5.6.2 电压互感器试验a. 电压互感器的接线方式检查;b. 绝缘电阻试验:绝缘电阻值一般应不低于出厂试验值的70%;c. 直流电阻测量:测量出的直流电阻数值应与制造厂的测量数值进行比较,或与同型号同规格的互感器进行比较,应无显著差别.d. 变比试验:为了使试验准确可靠,一般要在额定电压90%,100%,110%三种电压下测量变比,计算出三个变比误差应是一致的,并且不应超过名牌标明等级所规定的误差值.e. 线圈对外壳的交流耐压试验,互感器额定电压为10000V 时,交流试验电压为27KV,耐压时间为1 分钟.f. 空载试验:对于1000 伏以上的电压互感器可进行空载电流试验.将初级线圈开路,用调压器在电压互感器次级线圈施加额定电压,测量空载电流.5.7 继电器,表计校验及整定的技术要求5.7.1 所有测量表计,继电器均应按规定进行校验,其相对误差值应不大于规定误差,并及时认真的填写实验记录.5.7.2 所有继电器均应按设计要求正确进行整定,并及时认真的填写实验记录.5.8 校对一次,二次回路的接线5.8.1 校对一次回路,主要是核对由高压柜及应急低压盘各回路的电源电缆位置及接线是否正确可靠,相序是否正确无误,绝缘是否良好等,参照系统图逐一核对,均应正确无误.5.8.2 校对二次回路,要根据各原理图逐一校对,对其接线是否正确,连接是否牢固可靠, 绝缘是否良好等,均应符合原理图的要求.5.9 系统模拟试验系统模拟试验就是对原理上要求的监控系统,保护系统,按要求施加一定的电压,电流模拟量, 各系统应按设计要求可靠动作.5.1010KV 母线试验5.10.1 测量相间及相对地的绝缘电压,应符合技术规范要求.5.10.2 对母线进行工频耐压试验,27KV 试验电压持续1 分钟.5.11 系统受,送电5.11.1 受,送电应具备的条件a. 高压配电装置内所有土建工作必须全部完工.b. 所有主要安装项目必须全部完工,并检查合格.c. 各变配电装置内部通讯必须畅通.d. 所有单项调试和系统调试全部完成并检查合格.e. 装置内消防器材和值班设施齐全.f. 直流系统必须投入运行.g. 对操作和监护人员必须进行安全教育并熟悉方案.5.11.2 安全注意事项送电作业区设立围栏,并挂上明显标志,非工作人员严禁入内.a. 所有操作人员需听从领导小组的统一指挥,发现异常情况应及时报告.b. 若断路器一次合闸失败,必须找出原因,并处理后才能再次合闸.c. 送电后,需挂上警告牌,变压器室要上锁,配电室应有人值班.5.11.3 系统受,送电严格按其施工方案进行.6.施工过程中对一些项目要遵循的主要施工方案6.1 电气安装施工原则方案6.2 配电柜安装施工方案6.3 电力变压器安装施工方案6.4 电气调试施工原则方案6.5 高压电缆试验方案6.6 电力变压器试验方案6.7 高压电动机试验方案6.8 高压真空断路器试验方案6.9 高压开关柜试验方案6.10 电力电容器试验方案6.11 系统受,送电施工方案7.电气安装过程中的质量保证措施7.1 严格按照施工技术规范和技术措施施工.7.2 各项电气工程均应执行《电气装置安装工程施工及验收规范》(GBJ232-82).7.3 按图施工,对材料,设备的代用及工程修改一律以设计变更单或材料代用单为准.7.4 所有材料,设备均要有出厂合格证,说明书或材质证明书等资料,并保管好不得丢失.7. 作好详细的施工记录,尤其是隐蔽工程检查记录, 工程隐蔽前24 小时通知有关部门检查,验收合格后方可隐蔽.8.电气安装过程中的安全措施8.1 严格执行电工安全操作规程.8.2 进入现场必须戴安全帽,高空作业系好安全带.8.3 与其他工种交叉作业时,观察好施工环境,排除不安全因素后再进行施工.8.4 施工过程中,可燃物质要加强管理,注意放火.8.5 禁止带电作业,不可避免时,应征得主管人员同意,并制定措施作好安全防护工作后方可进行.8.6 施工现场经常清扫,道路畅通,搞好文明施工.8.7 送电作业区设立围栏,并挂上明显标志,非工作人员严禁入内.总体工程质量保证1.质量方针和质量目标1.1 质量方针"施工精心,工作规范,管理严格,工程创优"是我公司质量保证的总方针,公司各部门及施工队,将按照这一质量方针,以优良的质量完成所承担的工作和服务.1.2 质量目标1.2.1 工程全部符合设计及规范要求,试运投产一次成功, 并达到部优工程标准.1.2.2 主要质量指标:(1)单位工程质量合格率100%;(2)单位工程优良率85%以上;(3)分项工程检验一次合格率不低于100%,其中焊接一次合格率95%以上. 2.工程质量保证体系模式该工程自投标起,将严格按公司依据GB/T19002-1994 idt 9002:1994 标准编的《质量保证手册》中所规定的质量管理程序和相关要素,实施质量检查与监督. 公司强调质量管理以预防为主,内部实行质量控制,外部实行质量保证,按照GB/T19002 的质量保证模式把过程质量控制与最终质量检验结合起来,在该工程中建立以工地项目经理为中心的工程质量保证体系,项目经理为工程质量的第一责任人.其质量保证体系如下图所示: 项目工程师主任工程师质保工程师检验责任3.质量管理实施工程师任工程师料责材电仪责任工程师师程工任量责计3. 项目部成立以项目经理为首的质量管理班子,1 主任工程师直接管理工程质量, 下设质安部, 主要负责指导和组织公司的质量管理工作,掌握质量动态,随时进行质量信息反馈,统一布置项目部的质量活动,审核质量文件与质保手册的符合性,评定考核人员资格等.质安部设质检部,主要负责工程预制与安装质量的检查和确认,对施工过程工艺纪律进行监督, 对检查结果随时向质安部反馈,提出不符合项报告,对纠正后的不符合项进行核定等.项目部施工队,部门,每个专业任命一名责任工程师,他们对贯彻本专业的技术意图负责.负责监督本专业施工的全过程,对本专业的不符合项提出纠正措施,并报质安部质保工程师批准后贯彻执行.3.2 项目部在单项工程开工前编制工程质量控制点和检,试验计划.3.3 认真做好"三检一评"(自检,互检,专业检查,质量评定)工作,分部分项工程质量评定由施工队组织,做到与施工进度同步,单位工程在中交前由项目部会同业主或监理单位联合审评.3.4 制定施工前施工技术交底制度为施工人员提供了工作依据,工作标准和工作程序.3.5 狠抓质量通病,着重抓工作中的随意性.重点抓管道的横平竖直及坡度尺寸,焊缝内部质量和外观质量;3.6 严格控制原材料采购及其贮存,运输和使用管理.3.7 实行质量否决权.3.7.1 违犯程序的施工被认为是忽视质量的行为;3.7.2 质量与进度发生矛盾时,坚决服从质量;3.7.3 公司在《奖金分配办法》中规定:"施工班组任务单施工完成,任务须经质检员进行质量确认,点次合格率达到质量要求时发奖金,否则不发奖金".质检员对违犯工艺纪律,造成质量损失的班组和个人有权提出警告或给予扣发奖金并提出返工,整改通知单.4.质量控制施工中必须对施工全过程进行质量控制,控制要素一览表见下表所示,从而达到使施工质量达到符合设计和合同规定的要求,让用户满意.4.1 施工准备4.1.1 根据合同及施工图要求,编制施工组织设计,施工方案或作业指导书.4.1.2 施工前做到坚持图纸会审,坚持编制施工技术文件,坚持施工技术交底,坚持技术培训.4.1.3 特殊工种应按规定进行培训,取得相应资格,持证上岗.质量控制要素一览表序号1 2 3 4 5 6 质量要素名称施工工艺方案评审内外部图纸会审材质证明书() 材料设备保管,标记及可追溯性特殊岗位操作证计量传递控制要求级别●○●○●● 序号7 8 质量要素名称隐蔽工程确认内外部工序交接卡会鉴要求级别●● 9 工程总结及质量回访○注:●为保证要素○为基本要素4.2 施工过程4.2.1 施工中严把施工程序关,操作规程关,原材料关,隐蔽工程验收关,工序交接关.4.2.2 控制工作环境,如焊接工程环境温度,湿度必须满足焊接技术要求,否则不能施焊; 防腐油漆工程必须保证在晴朗干燥的天气施工.4.2.3 质量检查和检验a)质量检验由检验工程师下达检验指导书,检验员执行检验并做出检验记录;b)过程中质量检验形式分为质检员实测实量和班组实测实量质检员在场确认以及无损检测资料等形式;c)坚持首件必检,巡回抽检.d)所有控制点的确认需要施工班组创造条件时,施工班组应提供必要的监检条件.5.施工材料质量控制5.1 项目部物资部门是材料质量控制的主管部门,负责对施工器材计划的编制,采购,验收, 保管,发放,回收及质量的检验和试验.并对项目部的材料质量管理进行指导,监督和检查.5.2 凡进场地的材料须有原材质证明书及标记,对管材的运输及储存保管须采取特殊措施, 以保证材料防腐层不被划伤.5.3 材料的采购,检验和试验及储存严格按公司质量体系文件的要求实施.安全保证措施1.安全目标在工程施工中杜绝发生重大伤亡事故,一般事故频率控制在7‰以下.2.安全管理2.1 安全生产组织机构项目部成立安全生产领导小组, 由项目经理任组长, 项目部主任工程师, 生产副经理任副组长, 25 各施工队长,有关职能部门负责人为成员;施工队成立安全26 生产指挥组,队长任组长,副队长,业务组长任副组长,各班长为成员;安全体系网络图见附表.2.2 安全生产责任制项目经理是安全施工的第一责任人,各级领导是所负责部门安全施工的第一责任人,建立和健全以安全生产责任制为中心的各项安全管理制度是保证安全生产的重要组织手段.规章制度为准绳明确各级领导及各职能部门和各类人员在生产活动中应负安全责任.增强各级管理人员安全生产责任心.使安全管理纵向到底,横向到边,达到专管成线,群管成网的目的,共同做好安全生产工作. 在编制各专业施工方案和施工技术措施时,应含有安全保证措施的专门内容和要求,并要及时向施工人员交底,交底要有见证材料.2.3 安全教育与培训2.3.1 通过安全教育,提高广大职工搞好安全生产的责任感和自觉性,增强全员安全意识和自我保护能力.2.3.2 思想教育增强关心人,保护人的群众观点,牢固树立"安全第一,预防为主"的思想,认真地执行安全生产的方针,政策和法规.2.3.3 知识教育使职工掌握工程概论,施工方法,危险区域,不安全因素及其防护的基本知识和注意事项.2.3.4 技能教育使职工熟悉本岗位工种的安全技术操作规程,了解设备,结构,原理和各种专业知识.2.3.5 特殊工种作业人员应经过培训考试取得劳动部门颁发的安全技术操作证.2.3.6 经常性地进行安全技术操作规程培训,通过测试符合技术等级要求上岗.2.3.7 对违章作业人员,根据其违害情况进行针对性的安全教育.2.3.8 凡进入工程项目施工的本公司员工,必须接受一次进入工地前的安全教育,教育内容包括:工程概论,特点,现场的组织管理,急救程序,施工现场的安全管理规则等内容.2.4 安全技术措施2.4.1 针对工程特点或可能造成的危害,在各装置,各阶段的施工前提出切实可行的安全技术措施,并进行交底.2.4.2 每月一次安全检查活动和每周一次的安全会,都必须有活动内容及记录,坚持班前安全交底,并做好施工日志.2.4.3 在有易燃物品区内动火以及施工时对道路破坏等均应到有关部门办理许可证,并有专人监管,方可施工.2.4.4 施工现场必须有明显的安全标志,安全消防器材必须齐全,各种安全用具都必须经过试验合格后使用.2.4.5 所有脚手架搭设均采用钢管,经验收合格挂牌后才能使用.2.4.6 所有施工用电设备及集装箱都应有保护接地.2.4.7 施工用电必须按安全用电要求规范化,电动设备必须有漏电保护器.2.4.8 吊装用钢丝绳,索具严防与焊把线交叉接触,防止电击损伤钢丝绳,吊装前必须彻底检查.2.4.9 进入施工现场人员必须按操作规程施工,按要求着装和配带劳动保护用品.2.4.10 对有毒,有害,易燃易爆物品设专库专人管理,并设置危险品标识牌.2.4.11 施工现场设置安全牌.各种安全设施如安全网,洞口盖板,护栏,防护罩,各种限制保险装置齐全有效,不得擅自移动.2.5 处罚凡违反现场安全管理规定,违反操作规程者,按照公司总部规定予以一定数额的经济罚款,如第二次被查出则加倍处罚,仍不改正者,调离工作岗位. 在施工区域乱放材料,堵塞通道的班组,第一次提出警告并责令其改正,第二次仍有发生者扣发班组50~100 元奖金.由于违章指挥,违章作业等造成人员伤亡,财产损失的责任者视其情节,根据公司总部有关规定予以扣发奖金,经济赔偿,行政处理或解除劳务合同,触犯。
（建筑电气工程）某污水处理厂电气说明某污水处理厂电气说明摘要：根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电。
关键词：污水处理厂电气说明1.1电气设计1.1.1设计依据和设计范围本设计执行国家、部委颁发的有关电气设计规范：10kV及以下变电所设计规范GB50053－94低压配电装置及线路设计规范GBJ54－83电力装置的继电保护和自动装置设计规范GB50062－92供配电系统设计规范GB50052－95低压配电设计规范GB50054－95建筑物防雷设计规范GB50057－94电力工程电缆设计规范GB50217－94通用用电设备配电设计规范GB50055－93且联电容器装置设计规范GB50227－95以工艺对生产设备的要求为依据，同时贯彻节能方针，以节能降耗的原则选择电气设备。
其设计范围为厂区内的变配电生产工艺过程控制、室内外照明及空调、防雷接地系统。
1.1.2供电电源根据排水规范要求，本工程属重要的城市基础设施，城市污水设备不允许中断供电，以避免电源故障造成污水处理过程中断、微生物死亡、设备堵塞等生产紊乱现象。
本工程供电按二类负荷考虑，因此采用双电源供电，壹用壹备（备用电源为热备），电源进线开关和母线分段开关设电气闭锁。
由西南郊变电所引出壹回路10kV电源为主供电源，镐京变电所引出壹回路10kV电源为备用电源。
西西南郊变电所距水厂约4公里，镐京变电所距水厂约2公里。
1.1.3用电负荷及供配电系统本工程电气设备装机容量2691kW，用电电压等级0.4kV,规算至10kV侧计算负荷：Pjs=1649.33kW，Qjs=662.57kvar，Sjs=1777.44kVA。
根据污水处理厂内负荷分布情况，拟在距负荷中心氧化沟附近建壹座10/0.4kV 变配电所，内设高压配电室、低压配电室、控制室。
设置二台SCB9型1250kVA 干式变压器且联运行，变压器的负荷率为71%。
10kV和0.4kV系统采用单母线分段结线，进线和母联开关设置微机BZT和电气连锁。
由变配电所至全厂各构筑物的配电电缆采用放射式电缆馈送。
在厂内根据工艺流程，用电设备的负荷及参和的控制系统的生产设备，设置4套马达控制中心（MCC1－MCC4）。
MCC1设置在变压配室的低压配电室，控制项目为生物氧化沟、生物选择池内的设备。
MCC2设置在粗格栅及污水提升泵站控制室，控制项目为粗格栅及污水提升泵站、细格栅间、曝气沉砂池内的设备。
MCC3设置在回用水送水泵房，控制项目为回用水送水泵房、回用水过滤站、回用水加药间、污泥脱水机房内的设备。
MCC4设置在氯库及加氯间，控制项目为氯库及加氯间、污泥投配及冲洗水泵房、污泥均质池、污泥泵房、接接触消毒池、回用水及提升泵房、最终沉淀池内的设备。
在其它构筑物设置相应的动力配电箱以满足动力需要。
1.1.4计量及功率因数补偿本工程采用高供高计的计量型式，在高压配电系统的进线柜内设计量装置，同时留有接口供安装负荷监控装置用，且可带有通讯接口将电量信号直接传至中控室。
在0.4kV侧设置用于非生产性照明的计量表，对非生产性照明进行单独计量。
为达到供电部门要求保证功率因数在0.9之上，采用低压电力电容器集中自动补偿,补偿容量为570kvar。
1.1.5保护和控制（壹）高压系统在高压开关柜内设置相应的微机型继电保护装置，完成主设备的各种保护功能；同时具有电参数监测、断路器监测及通讯功能，和全厂PLC控制系统组网，以满足无人值守和综合自动化的需要。
a.10kV电源进线设置定时限速断及过流保护；b.配电变压器设反时限速断、过电流、过负荷及温度保护；c.母联设有时限的速断和过流保护。
（二）低压系统低压系统总进线断路器设短路速断、延时速断及长延时过流电流三段保护。
电动机保护回路设短路、过电流及过载等保护。
潜水电动机内设有电机温度、腔内温度、密封泄漏保护。
配电回路设短路及过电流保护。
高压开关设备分就地和远距离控制俩种方式，断路器的操作机构电压为DC110V。
根据启动电流对系统母线压降的影响，380V的异步电动机的启动分直接启动和软启动俩种方式。
电机控制设有PLC接口电路，设手动－停机－自动转换开关，其中手动状态用于调试或自控系统故障时维持生产，自动状态为主要生产操作方式。
1.1.6照明及防雷接地系统本工程照明设有工作照明、事故照明、安全照明和厂区道路照明四种类型，其照度按相应规范确定。
非生产性部分照明电源取自变配电所且单独计量，生产照明由单体构筑物馈出，安全照明电压为24V。
避雷设计依据需要进行，用于防直击雷和感应雷，避雷器和浪涌抑制装置，用于防雷波侵入、操作系统过电压及微机系统保护。
本工程接地系统采用TN－S系统，全厂做等电位处理。
1.1.7线路敷设厂区室外配电线以电缆沟为主，直埋为辅的敷设方式，室内采用电缆桥架明设和穿管保护暗敷设相结合的方式。
1.1.8设备选型高压开关柜选用GZSI－10型金属铠装间隔中置式手车柜，断路器选用VD4型真空断路器，内配直流弹簧储能操作机构，且配备选进的微机综合保护装置。
低压开关柜及MCC柜选用MNS型抽出式开关柜，配备优质元器件，其元器件以模块化组合式为主，其互换性强，以便于器件的更换及整定值的调整。
电力变压器选用节能型，维修方便，无油的SCB9型干式环氧树脂真空浇注配电变压器，联结组别为D/ynll，且配有温控装置。
1.2自控和仪表系统设计1.2.1概述为了整个污水处理系统能够安全可靠、经济合理地运行，使污水处理厂的管理和操作人员能够全面有效的调度管理和监控整个系统的运行过程，能够简捷准确地操作控制各个生产设备，根据本厂区总体布局和工艺流程的特点，配置壹套集散式计算机监控系统以及相应的仪表检测设备，对污水处理全过程进行实时监控和调度管理。
1.2.2计算机监控系统的构成监控系统负责全厂生产过程监视控制和数据采集，由中央监控站、PLC控制站以及通讯网络构成。
中央监控站设在污水处理厂综合办公楼中心控制室，主要包括：监控计算机、管理计算机、模拟屏、UPS电源、报表打印机、报警打印机、光纤交换机等。
PLC控制站分别设在污水处理厂各工艺区现场，主要由PLC机柜、可编程控制器，操作员面板以及网络接口等组成。
通讯采用EtherNet网为主干网，网络通讯介质为光纤。
1.2.3计算机监控系统功能（壹）中央监控站的功能中央监控站通过配置WindowsNT操作平台，采用INTOUCH监控软件可实现以下功能：*通过通讯网络和现场PLC控制站进行数据通讯，采集过程信息。
*动态显示整个工艺流程的总貎图、分貎图。
*动态显示设备的各种状态和各种参数值，提供操作指导。
*故障报警及处理处理显示记录，且进行统计分析，打印存储等报警处理。
*设备的参数设置及远程操作控制。
*各种参数的分类分组处理。
*各种参数的柱形图、扇形、趋势图。
通过配置EXCEL、ACCESS能够实现建立历史数据库，对各种数据进行建档分析和处理，编辑输出各种所需的生产报表。
监控计算机和管理计算机采用相同的软、硬件配置，在正常情况下各自分担不同的工作。
监控计算机负责生产工艺过程的实时监控，管理计算机负责数据处理和编辑输出生产报表。
当其中壹台机故障时，可由另壹台机替代。
在中心控制室设置有壹面4.0MX2.5M的模拟屏能够显示全厂的工艺流程，通过灯光，实时动态显示各构筑物内的设备运行情况，且有重要参数的模拟仪表显示。
故障通过蜂鸣器、指示灯发出声光报警。
（二）PLC控制站的功能PLC控制站设置在各区域控制室，控制站配有通讯接口，和中央监控工作站数据交换，PLC控制站内驻留有应用程序，且配有操作员面板，可独立于中央监控工作站进行监控，以确保系统的安全可靠。
根据污水厂的工艺布局及电气MCC柜设置情况，共设有5个PLC控制站，用于实现各功能单元的数据采集和设备控制。
PLC0设备在中控室，负责对模拟屏进行控制。
PLC1控制站设置在粗格栅及污水提升泵站。
负责进厂水流量、PH值、浊度，粗、细格棚前后水位，污水提升泵房液位，泵出口压力等参数的采集；对粗细格栅，污水泵提升泵、无轴螺旋输送机、栅渣压榨机、刮渣机、吸砂泵、鼓风机、砂水分离器等设备进行状态检测和控制。
PLC2控制站设置在变配电室。
负责对生物氧化沟内溶解氧浓度及液位，生物选择内溶解氧浓度及液位，泵出口压力，变配电设备的状态数据和电量数据采集；对生物氧化沟内潜水搅拌器、曝气机，出水调节堰板，选择池内潜水搅拌器，出水调节堰板等设备进行状态检测和控制。
PLC3控制设置在回用水送水泵房。
负责对均质池液位，脱水机进泥量、加药量，厂区污水泵房液位，剩余污泥量，回流污泥量，泵出口压力等参数检测；对均质池搅拌器、污泥投配泵、浓缩脱水机、螺旋输送机、冲洗泵、搅拌装置、潜污泵、螺杆泵、投药泵等设备进行状态检测和控制。
PLC4设置在加氯间，负责对加氯间漏氯，接触池PH值、浊度、余氯及液位，污泥泵房液位，回用提升泵房液位，出厂水流量，泵出口压力等参数的采集；对加氯间、接触池、污泥泵房、回用水提升泵房，最终沉淀池内的设备进行状态检测和控制。
（三）设备的操作控制方式设备的操作分别分为三级。
即机侧（或就地）操作、现场分控站操作、中心控制操作。
受控设备上应设有“自动A/手动M/停止OFF”方式选择开关。
*自动方式：MCC转换开关或就地控制箱转换开关位于“A”挡，设备的控制信号来自PLC的输出卡，此时PLC控制站有俩种模式，A）人工模式，由中控室监控计算机分键盘或鼠标发了指令或由PLC操作员面板发出指令。
B）过程模式，PLC按预编程序自动控制。
*手动方式：MCC转换开关或就地控制箱转换开关位于“M”档，设备由MCC 盘或就地控制箱上按钮就地控制。
*离线方式：MCC转换开关位于“OFF”档，不能对设备进行任何操作。
1.2.4检测仪表的设置为了掌握工艺运行情况，控制水质指标以及生产管理需要，设置以下检测仪表：粗格栅：在每壹个粗格栅的前后设置壹个超声波液位差计，用于格栅的液位差测量，对格栅进行启停控制。
提升泵房：在提升泵房设超声波液位计用于潜水泵开停控制。
设PH计和温度计，用于对进厂水质进行检测。
细格栅：在每壹个细格机的前后设置壹个超声波液位差计，用格栅的液位测量，对格栅进行启停控制。
计量井：设进水计量井，采用电磁流量计测量进流量。
生物选择池：在每壹池分别设溶解氧仪，检测水中溶解氧浓度。
生物氧化沟：在每壹池分别设溶解氧仪，检测水中溶解氧浓度，用于曝气机转刷控制，且设置液位计。
污泥泵房：在污泥泵房设超声波液位计，控制泵启停。
均质池：在均质池内设超声波液位计，控制污泥投配泵，剩余污泥泵启停。
