《材料科学基础》第七章
四、相图的建立
理论方法：根据热力学计算和分析法建立相图
利用已有的热力学参数，可作出不同温度、成分下各 相的吉布斯自由能曲线，确定不同温度、成分下平衡存在 的相的状态和成分，绘制出不同合金的相图；或者通过热 力学计算，求出有关数据，直接作出相图。计算机的广泛 使用为计算相图提供了有利的条件，从长远发展看，相图 的计算确定是有很大潜力的。 实验测定
二组元在液态无限溶解，固态有限溶解，有包晶反应的 包晶相图。
二组元在液态有限溶解，有偏晶或合晶反应的相图。
其它相图。
19
《材料科学基础》第七章
2. 相图的组成元素
组元
组成相图的独立组成物。组元可以是纯的 元素，如金属材料的纯金属，也可以是稳定 的化合物，如陶瓷材料的Al2O3，SiO2等。 相区 相图中代表不同相的状态的区域叫相区，相区可分为单相 区、双相区和三相区。单相区中液相一般以L表示，当有几个 固态单相区时，则由左向右依次以、、等符号表示。在两 个单相区之间有对应的两相区存在。
举例
46
《材料科学基础》第七章
举例
47
《材料科学基础》第七章
举例
48
《材料科学基础》第七章
总结
49
《材料科学基础》第七章
三、Al-Si合金的凝固
50
《材料科学基础》第七章
Al-Si合金典型显微组织 (a)白的区域是初次Al的 枝晶，黑的区域是A1+Si 组成的共晶组织 (b)共晶 组织; (c)块状粒子是初生 Si，黑针和亮基底是共晶 组织。
9
《材料科学基础》第七章
根据热力学定律，化学位差是组元在各相间转移的驱动 力，组元转移会引起体系自由能变化。在、两相平衡系统 中的平衡条件为 i＝i 即平衡时，同一组元在两相中的化学位相等。

6、加热速度 加热速度十分缓慢（由于回复）→T再↑， 加热速度太快（来不及形核长大） →T再↑。 再结晶温度的定义： 经过严重冷变形（变形度大于70%）的金属， 在1小时时间内能够完成再结晶（大于95%转 变量）的温度。



3、原始晶粒尺寸 当变形度一定时，原始晶粒尺寸越细，则再结 晶后的晶粒也越细。



4、合金元素及杂质 倾向于偏聚于晶界处，对位错的滑移、攀移和 晶界的迁移都产生阻碍作用，一般使G/N↓，可 使晶粒细化。 再结晶后的晶粒大小d=k(G/N),式中k为比例常 数，G、N分别为长大速度和形核率。

Dlim = 4r/3f r为第二相粒子半径，f为粒子体积分数， r ↓ 、f ↑ → Dlim ↓


三、热加工后的组织与性能 1、改善铸锭组织和性能

2、纤维组织


3、带状组织 是指亚共析钢经热加工后出现的铁素体和珠光 体沿变形方向呈带状或层状分布的不正常组织。
谢谢大家！ Thank you for your attention!



（1）动态回复+静态再结晶 （2）动态再结晶 （3）动态回复+静态再结晶 （4）动态再结晶


二、动态回复与动态再结晶 一类热加工的真应力-真应变曲线如图所示，Al、 Al合金、工业纯Fe、铁素体钢等具有该类曲线。


塑性变形产生的位错增殖与回复导致的位错消 失动态平衡。尽管晶粒形状随着加工而改变 （压扁拉长），但晶粒内部的亚晶粒始终保持 等轴状，这类材料在热加工过程中只发生动态 回复，没有发生动态再结晶。 变形T↑、应变速度↓→亚晶尺寸↑
合肥工业大学

测定条件：冷却需非常缓慢，保持热力学平衡。
2019/12/1
热分析装置示意图
2019/12/1
二元相图的线、区
• 由凝固开始温度连接起来的线成为液相线（liquidus line）。 • 由凝固终了温度连接起来的线成为固相线（solidus line）。 • 相图中由相界线划分出来的区域称为相区（phase regions）
2019/12/1
共晶合金的平衡凝固及其组织
共晶相图的概念 • 组成共晶相图（the eutectic phase diagram）的两组元，其相
互作用的特点是:液态下两组元能无限互溶，固态下只能部 分互溶(形成有限固溶体或化合物)，甚至有时完全不溶，并 具有共晶转变（the eutectic reaction）。 • 所谓共晶转变是在一定条件下(温度、成分)，由均匀液体中 同时结晶出两种不同固相的转变，所得到两固相的混合物 称为共晶组织(体)。具有共晶转变的相图称为共晶相图。 • 属于二元共晶相图的合金有：Pb－Sn、Pb－Sb、Al－Si、 Al－Cu、Mg－Si、Al－Mg等。
2019/12/1
需要着重指出的是，在每一温度下，平衡凝固实质包括三个过程：①液相内 的扩散过程。②固相的继续长大。 ⑦固相内的扩散过程。现以上述合金从 小至，2 温度的平衡凝固为例，由图7．16具体描述之。
2019/12/1
平衡凝固过程分析
• 从T1－>T2温度，可采取两种方法：
– 每一步都非常缓慢，处于平衡状态； – 一下子降温到T2温度，保温足够长时间，使其扩散均匀
2019/12/1
由相率可知，二元系最多只能三相共存，且在相图上为水平线，如 图7.2。
2019/12/1
7.2 相图热力学的基本要点

设计合金的成分
➢将上述合金分别熔化后，以 非常缓慢的速度冷却到室温， 测出各合金的(温度－时间)冷 却曲线。合金在冷却过程中 发生转变(如：结晶)的起始温 度和结束温度，对应着冷却 曲线上的折点(如：L1、L2 和 S1、S 2等)，即临界点。
测量合金的冷却曲线
1) 冷却速度越慢，越接近平衡条件，测量结果越准确； 2) 纯金属在恒温下结晶，冷却曲线应有一段水平线。
➢ 二元合金系统三相共存状态，都是在发生平衡反应的过程中。 可以推断出，二元合金系统的平衡反应仅有二大类型：A→B+C， A+B→C。
➢由于自由度数为0，这些平衡反应都是恒温反应，并且反应中 的三个相(无论是反应相，还是生成相)化学成分都是固定的。
➢只有当反应结束后(相数小于3时)，随着温度的变化，相的化 学成分才可能发生变化。
（1）相图分析
L
L+α α
α+β
L+β β
α： B原子溶入A基体中形成 的固溶体
β： A原子溶入B基体中形成 的固溶体
固溶线（固溶度曲线）：反 映不同温度时的溶解度变 化。
相区： 3个单相区 L, α, β 3个两相区 L＋α，L+β, α+β 1个三相区 L+α+β(水平线CED)
共晶反应
在一定温度下，L由E 一固TE定成分C D
第七章 二元相图及合金的凝固
❖相律，杠杆定律及其应用

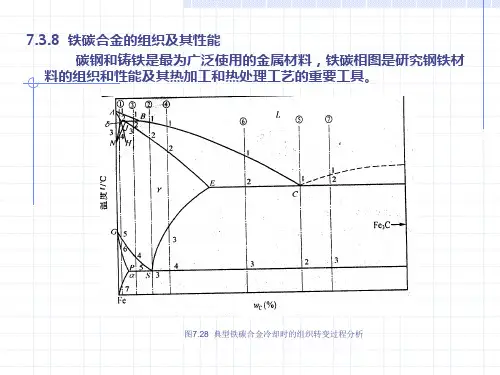

❖几种基本相图
匀晶相图（Cu-Ni合金相图） 共晶相图（Pb-Sn合金相图） 包晶相图（Pt-Ag合金相图）
亚共晶Pb-Sn合金的显微组织照片
§ 引言
相图(Phase diagrams)是一个材料系统在不同的化学成分、温 度、压力条件下所处状态的图形表示，因此，相图也称为状态 图。由于相图都是在平衡(Equilibrium)条件（极缓慢冷却）下 测得的，所以，相图也称为平衡相（状态）图。
