球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中V ———磨机有效容积，m3；G2———产品中小于0.074mm 的物料占总物料的百分数，%；G1———给矿中小于0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 ＞10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中G,———装入的介质和物料量,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中V ———磨机有效容积，m3；G2———产品中小于0.074mm 的物料占总物料的百分数，%；G1———给矿中小于0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 ＞10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中G,———装入的介质和物料量,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。
球磨机的临界转速一、临界转速、转速率前面讲的，当磨机以线速度υ带着钢球升到A点时，由于钢球重量G的法向分力N和离心力C相等，钢球即作抛物落一。
如果磨机的速度增加，钢球开始抛落的点也就提高。
到了磨机的转速增加到某一值υ,离心力大于钢球的重量,钢球升到磨机顶点Z不再落下，发生了C离心运转。
由此可见，离心运转的临界条件是图1 离心运转时钢球的受力状况C≥G令m为球的质量，g为重力加速度，n为磨机每分钟的转数，R为球的中心到磨机中心的距离，a为球脱离圆轨迹时连心线OA与垂直轴的夹角。
当磨机的线速度为υ，钢球升到A点时，因G=mg，代入上式，得到因,代入上式，得到取g=9.81米/秒2，则，于是R的单位为米。
这是研究钢球运动的最基本的公式，以后要经常用到它。
当转速为υc ,相应的每分钟转数为nC时,钢球上升到顶点Z,不再落下,.发生了离心化。
此时,C=G,a=0°,cosa=1,从而此处，D=2R,单位皆为米。
对贴着衬板的最外一层来说，因为球径比球磨机内径小得多，可略而不计,R可以算是磨机的内半径，D就是它的内直径。
由公式(3)可以看出，使钢球离心化所需的临界转数，决定于球心到磨帆中心的距离。
最外层球距磨机中心最远,使它离心化所需的转数最少；最内层球距磨机中心最近，使它离心化所需的转数也最多。
如果取磨机内半径用公式(3)算的结果作为磨机的转速，尽管最外层球已经离心化了，但其他层球仍然能够抛落,还是可以磨细矿石。
只有转数比用最外层球按公式(3)求得的高出很多时，全部球层才会离心化，磨碎矿石的有用功才等于零。
但是，装入的钢球希望全部能落下磨碎矿石，如果有一部分离心化，就会使有用功减少。
因此，取磨机内半径用公式(3)算得的结果，说明要使最外层球也不会离心化时磨机转速的限度，就没有必要去计算使其他层球离心化的磨机转数了。
山此可见,磨机的临界转数，是使最外层球也不会发生离心化的最高转速(转/分)。
尽管公式(3)是在没有考虑装球率及滑动等情况下导出的，但在采用不平滑衬板及装球率占40～50%时，它仍然符合实际情形。
球磨机主要参数的确定(上)一、球磨机的转速（1）球磨机的临界转速 n o当磨机筒体的转速达到某一数值时，研磨体产生的离心力等于它本身的重力，因而使研磨体升举至脱离角α=00，即研磨体将紧贴附在筒壁上，随筒体一起回转而不会降落下来，这个转速就称为临界转速，用n0表示。
由于磨机在某一转速下进行工作时，筒体内各层研磨体运动的脱离角各不相同，在确定磨机筒体转速时，一般均以最外层研磨体为基准，也就是取磨机筒体的有效内径D1作为基准进行参数计算。
在图 7-4 中，当研磨体处于极限位置 E 点即它升举至顶点时，脱离角，此为临界条件，把它代入式（7-2），可得临界转速 n0cosα=cos00=1即所以式中 n0———临界转速，r/min；R1———最外层研磨体至磨筒体断面中心的距离（即筒体有效半径），m；D1———磨机筒体有效直径，m。
从理论上讲，当磨机转速达到临界转速时，研磨体将紧紧贴附在筒体内壁上，随筒体一起回转，不会降落，不能起任何粉磨作用。
但实际上并非如此，因为在推导研磨体运动的基本方程时，只考虑离心力，而忽略了研磨体的滑动、自转及物料对研磨体运动的影响。
因此球磨机的实际临界转速比上述的理论计算值要高一些。
（2）球磨机的理论适宜转速 n 当磨机筒体达到临界转速 n0时，由于研磨体紧贴筒壁上，不能起到粉碎作用，因此对物料的粉碎功为零。
当筒体转速较慢时，研磨体呈泻落状态运动，对物料的粉碎作用很弱，即对物料的粉碎功很小，可见研磨体对物料的粉碎所消耗的功是筒体转速的函数。
因此，使研磨体产生最大粉碎功时的筒体转速就称为球磨机的理论适宜转速t。
要想得到最大的粉碎功，研磨体必须具有最大的降落高度。
如图7-5所示，筒体内研磨体的总降落高度H为H=h+y研磨体由脱离点 A 抛射上升的高度为 h ，根据抛射体运动学知以式（7-1）中代入式（7-44）中，得以式（7-10）和式（7-45）代入式（7-43）中，得研磨体总降落高度 H 是其脱离角的函数。
球磨机实际临界转速与最佳转速唐新民1 周德先2 １安徽铜陵有色金属公司铜山铜矿 安徽铜陵２安徽工业职业技术学院众所周知，球磨机临界转速就是钢球开始随筒体 物间综合动摩擦系数，湿式球磨机取 0.15，干式球磨机取 0.20 为宜，因钢球与筒体内壁的摩擦系数远远小于 1，钢球与筒体内壁必存在相对滑滚动。
这个假设条件也根本不存在。
壁旋转，不产生抛落运动的转速。
早在 1904 年德国费雪尔提出球磨机理论临界转速计算公式， 此后，国内外专家学者，对球磨机转速作过大量的研究和论述，普遍认为球磨机工作转速不能超过费氏临界转速，如冶金系统的《选矿设计手册》和教课书明 2 铜山矿φ 3.2 m ×3.1 m 格子 确规定“球磨机工作转速 n ≤0.88 n ”。
笔者研究认c 为：费氏 n 实质是筒体内壁上质点的临界转速，钢球球磨机现状及曾加快转速试验情况 铜山矿铜矿石种类较多，矿石硬度f =9~13，入磨 矿石粒度＜20 mm 占 85%左右，装φ100、φ75、φ50 mm 钢球 45 t 左右。
正常排空停车检测充填率为 42%c 的实际临界转速 n 比 n 大得多，且与钢球大小、充k c 填率、摩擦系数等诸多因素有关。
将球磨机转速 n 加 快到 n < n <n ，能大幅度增产节能降耗，现将其研究 c k 介绍如下。
左右。
混合密度 r= 4 500 kg/m 3，磨矿溢流细度<73混 um 占 62% 左右，处理量 A =40 t/h 。
筒体内半径 R= a 1.52 m ，转速 n =18 r/min ，600 kW 电机，平均负荷575 kW 。
当时该矿有台此磨机，已改了一台。
当两台均装 40 t 钢球，检测充填率均为 38% ~40% 时，转速加快的那台处理量确实比未加快的增加 15% 左右。
但加快转速的电机已超负荷运行(实测 610 kW 左右)， 而未改的那台球磨机的实际负荷只有 540 kW 左右。
1粉碎：用机械方法克服固体物料内部的凝聚力，并将其破碎的操作。
2球磨机的研磨原理：当球磨机旋转时，研磨介质由于受离心力的作用贴在筒体内壁上与筒体一起旋转，随之上升到一定高度时，因重力作用自由下落。
此外，在球磨机筒体旋转过程中，研磨介质还有滑动和滚动作用，使研磨介质相互摩擦、剪切和碰撞等力。
物料在上述诸力的作用下研磨成细粉。
3临界转速：N=42.2/√D N为球磨机临界转速，r/min D为球磨机筒体直径，m4球磨机粉碎效率最高时的转速称为最佳转速，一般为临界转速的60%~85%5球磨机应用范围广，能处理多种物料，特别适用于粉碎结晶性或脆性药物。
6气流粉碎机基本原理：利用高速弹性气流（压缩气体或惰性气体）使物料颗粒之间相互碰撞而达到粉碎目的。
7气流粉碎机根据粉碎方式分类：旋流喷嘴式气流粉碎机、对喷式气流粉碎机、靶式超音速Ⅰ型气流粉碎机（适用于热敏物质，易氧化药物）。
8药筛1~9号，9号是最小的。
9混合设备：混合涉及到对流混合、扩散混合和紊流扩散混合三种基本运动形式。
混合装置按构造分类为容器旋转型和容器固定型。
10三维运动混合机（HDJ系列多向运动混合机）优点：避免了一般混合筒因离心力作用所产生的物料偏析和积聚现象，混合均匀度要高于一般混合机，而药物含量的均匀度误差要低于一般混合机。
11湿法制粒设备（1）摇摆式颗粒机：由加料斗、滚轴、筛网和机械传动系统等组成。
工作原理：工作时，机械传动系统带动滚筒转动，滚筒上有七根截面形状为梯形的“刮刀”，滚筒下面带有手轮的管夹夹紧的筛网。
成团的物料由加料斗加入，由于滚筒正反方向旋转而刮刀对湿物料产生挤压和剪切作用，将物料挤过筛网成粒。
(2)高效混合制粒机：由制粒筒、搅拌桨、切割刀和动力系统组成。
大搅拌桨主要使物料上下左右翻动并进行均匀混合。
小切割刀则将物料切割成粒径均匀的颗粒。
12干法制粒机：（1）对于湿法制粒、一步制粒无法完成的制粒，如热敏性、水和酒精不能溶解的药物、抗生素等；中药喷雾干燥提取物密度达不到要求又不能加黏合剂和辅料的药物，适合用干法制粒。

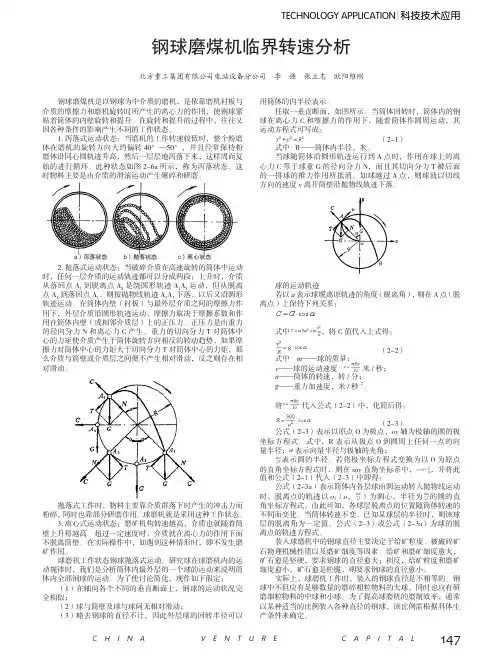

147C H I N AV E N T U R EC A P I T A LTECHNOLOGY APPLICATION |科技技术应用钢球磨煤机是以钢球为中介质的磨机，是依靠磨机衬板与介质的摩擦力和磨机旋转时所产生的离心力的作用，使钢球紧贴着筒体的内壁旋转和提升。
在旋转和提升的过程中，往往又因各种条件的影响产生不同的工作状态。
1.泻落式运动状态：当磨机的工作转速较低时，整个粉磨体在磨机的旋转方向大约偏转40°—50°，并且经常保持粉磨体沿同心圆轨迹升高，然后一层层地泻落下来，这样周而复始的进行循环。
此种状态如图2-6a 所示，称为泻落状态。
这时物料主要是由介质的滑滚运动产生碾碎和研磨。
a）泻落状态 b）抛落状态 c）离心状态2.抛落式运动状态：当破碎介质在高速旋转的筒体中运动时，任何一层介质的运动轨迹都可以分成两段：上升时，介质从落回点A 1到脱离点A 5是绕圆形轨迹A 1A 5运动，但从脱离点A 5到落回点A 1，则按抛物线轨迹A 5A 1下落，以后又沿圆形轨迹运动。
在筒体内壁（衬板）与最外层介质之间的摩擦力作用下，外层介质沿圆形轨迹运动，摩擦力取决于摩擦系数和作用在筒体内壁（或相邻介质层）上的正压力。
正压力是由重力的径向分力N 和离心力C 产生。
重力的切向分力T 对筒体中心的力矩使介质产生于筒体旋转方向相反的转动趋势，如果摩擦力对筒体中心的力矩大于切向分力T 对筒体中心的力矩，那么介质与筒壁或介质层之间便不产生相对滑动，反之则存在相对滑动。
抛落式工作时，物料主要靠介质群落下时产生的冲击力而粉碎，同时也靠部分研磨作用。
球磨机就是采用这种工作状态。
3.离心式运动状态：磨矿机构转速越高，介质也就随着筒壁上升得越高。
超过一定速度时，介质就在离心力的作用下而不脱离筒壁。
在实际操作中，如遇到这种情形时，即不发生磨矿作用。
球磨机工作状态钢球抛落式运动。
研究球在球磨机内的运动规律时，我们是分析筒体内最外层的一个球的运动来说明筒体内全部钢球的运动。
球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。
影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。
因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。
磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中 V ———磨机有效容积，m3；G2———产品中小于 0.074mm 的物料占总物料的百分数，%；G1———给矿中小于 0.074mm 的物料占总物料的百分数，%；q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。
当无试验数据与生产标定值时，可用式（1-3）计算：式中 q m———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；式中 D i1———需要计算选磨机直径，m；D i1———标准磨机直径，m；K,4———磨机给料粒度和产品粒度系数，G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表 1-4 矿石磨碎难易系数 K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级＜2很软 1.4-2.08-10硬0.75-0.85 2-4软 1.25-1.5＞10很硬0.5-0.7表 1-5 磨机型式校正系数K,2表 1-6 给矿粒度与产品粒度相对生产能力 G3或 G4表 1-7 破碎产品粒度与 0.074 mm 级别含量G1值表 1-8 不同产品粒度中 0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算（1）按经验公式计算功率：式中 G,———装入的介质和物料量 ,t ；D m———磨机筒体有效内径，m；K,5———研磨介质系数，查表1-9。

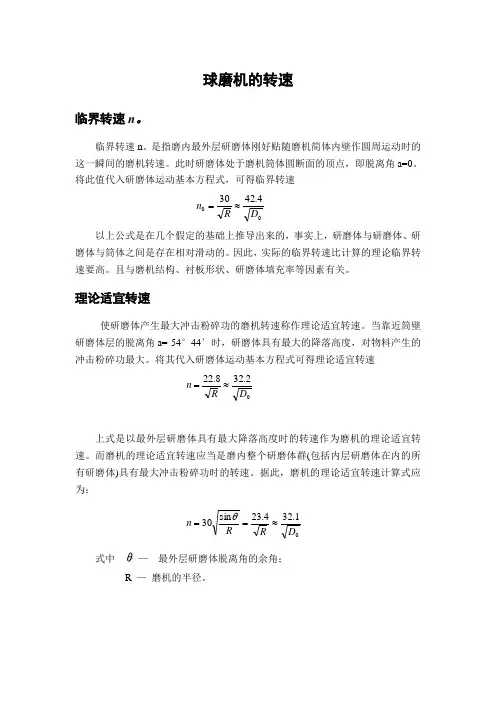

球磨机的转速临界转速n 。
临界转速n 。
是指磨内最外层研磨体刚好贴随磨机简体内壁作圆周运动时的这一瞬间的磨机转速。
此时研磨体处于磨机筒体圆断面的顶点，即脱离角a=0。
将此值代入研磨体运动基本方程式，可得临界转速 004.4230D R n ≈=以上公式是在几个假定的基础上推导出来的，事实上，研磨体与研磨体、研磨体与筒体之间是存在相对滑动的。
因此，实际的临界转速比计算的理论临界转速要高。
且与磨机结构、衬板形状、研磨体填充率等因素有关。
理论适宜转速使研磨体产生最大冲击粉碎功的磨机转速称作理论适宜转速。
当靠近筒壁研磨体层的脱离角a= 54°44′时，研磨体具有最大的降落高度，对物料产生的冲击粉碎功最大。
将其代入研磨体运动基本方程式可得理论适宜转速02.328.22D R n ≈=上式是以最外层研磨体具有最大降落高度时的转速作为磨机的理论适宜转速。
而磨机的理论适宜转速应当是磨内整个研磨体群(包括内层研磨体在内的所有研磨体)具有最大冲击粉碎功时的转速。
据此，磨机的理论适宜转速计算式应为：01.324.23sin 30D R R n ≈==θ 式中 — 最外层研磨体脱离角的余角；R — 磨机的半径。
转速比转速比是磨机的适宜转速与临界转速之比，即：78.04.421.3376.04.422.32000000=====D D n n D D n n φφ或 上式说明理论、适宜转速为临界转速的76％(或78％)。
一般磨机的实际转速为临界转速的70％～80％。
工作转速以上适宜转速是在一定假设前提下推导出来的，而粉磨作业的实际情况很复杂，应该考虑的因素很多。
一般认为，对于大直径的磨机，由于其直径大，研磨体冲击能力强，转速可以低些；对于小直径的磨机，研磨体冲击能力较差，加之一般工厂的人磨物料粒度相差不大，所以转速可以高些。
国内干法磨机的工作转速多用下列公式计算：当D>2．0m 时002.02.32D D n g -=当1．8m<D ≤2．0m 时02.32D n g =当D ≤1．8m 时 0(1 1.5)g n D =+ 式中 ——磨机的实际工作转速，r ／min ；D 。
影响球磨机效率的因素摘要本文结合陶瓷工业的生产实际，从原料的种类与性质、料与水的比例，球磨机的构造与工作状态、研究介质、添加剂的选用等几个方面分析论述了影响间歇式球磨机研磨效率的因素，提倡了提高球磨效率的措施。
球磨机是工业上广泛使用的粉磨设备，根据生产规模和使用条件的不同，球磨机有各种不同的型号。
对于陶瓷工业来讲，出于生产工艺的特殊性，从结构简单、操作维修方便、使用机动灵活等方面考虑，通常采用间歇式球磨机，即球磨机简体的长径比L/D＜2，简称球磨机。
球磨机在陶瓷工业中的应用极广，但是在使用球磨机的过程中，会出现不稳定的情况，对工艺控制及产品质量影响很大。
笔都分析了影响球磨机效率的主要因素，并提出解决办法。
1、原料的性质对球磨机效率的影响陶瓷工业中的原料大致分为可塑性与非可塑性两种。
因为各物料的粉碎难易程度不同，入磨前的粒度与大小也不一样，所以在装磨时若将硬质料与软质料同时入磨进行球磨，粘土的颗粒细，细粒的粘土原料会成为较粗颗粒长石、石英类原料的衬垫，在长石、石英表面形成一薄泥层，削弱了研磨介质对硬质料的研磨作用，也造成了软质料的过度粉碎，延长了球磨时间，在进行装磨操作时应先加入较难粉碎的原料球磨，一定时间后再加入易粉碎的原料，这样可以缩短研磨时间，提高球磨效率。
同外也有先将硬质料与软质料分开单独球磨，再将料浆按配方要求配比混合的工艺，不过这种工艺也有其不是之处，会出现原料混合不匀的现象。
2、物料与水的比例对球磨机效率的影响料水比太大则料浆过于粘稠，粘稠的料浆对研磨介质有滞留作用，使其转动速度减慢，球磨效率降低。
料水比太小则料浆过于稀薄，会导致研磨介质的直接撞击，加大了研磨体的耗损，喷雾干燥过程也会使蒸发量增加，既浪费燃料又使喷雾干燥塔单位时间出粉率减小，产量降低。
通常对于含可塑性原料多的物料，料水比的值小些；对于熔性原料较多的物料，料水比的值大些。
3、转速与内衬材料对球磨机效率的影响3.1球磨机转速的影响球磨机内的研磨介质与物料按球磨机转速的不同，可以分为以下三种运动状态：泻落式运动；抛落式运动；离心式运动。
1.1 球磨机工作原理及研磨体运动的基本状态1.1.1 球磨机工作原理球磨机的主要工作部分是一个装在两个大型轴承上并水平放置的回转圆筒，筒体用隔仓板分成几个仓室，在各仓内装有一定形状和大小的研磨体。
研磨体一般为钢球、钢锻、钢棒、卵石、砾石和瓷球等。
为了防止筒体被磨损，在筒体内壁装有衬板。
图1 磨机粉磨物料的作用当球磨机回转时，研磨体在离心力和与筒体内壁的衬板面产生的摩擦力的作用下，贴附在筒体内壁的衬板面上，随筒体一起回转，并被带到一定高度<如图1所示），在重力作用下自由下落，下落时研磨体像抛射体一样，冲击底部的物料把物料击碎。
研磨体上升、下落的循环运动是周而复始的。
此外，在磨机回转的过程中，研磨体还产生滑动和滚动，因而研磨体、衬板与物料之间发生研磨作用，使物料磨细。
因为进料端不断喂入新物料，使进料与出料端物料之间存在着料面差能强制物料流动，并且研磨体下落时冲击物料产生轴向推力也迫使物料流动，另外磨内气流运动也帮助物料流动。
因此，磨机筒体虽然是水平放置，但物料却可以由进料端缓慢地流向出料端，完成粉磨作业。
1.1.2研磨体运动的基本状态球磨机筒体的回转速度和研磨体的填充率对于粉磨物料的作用影响很大。
当筒体以不同转速回转时，筒体内的研磨体可能出现三种基本状态，如图7.2所示。
图7.2(a>，转速太慢，研磨体和物料因摩擦力被筒体带到等于动摩擦角的高度时，研磨体和物料就下滑，称为“倾泻状态”，对物料有研磨作用，但对物料的冲击作用很小，因而使粉磨效率不佳；图7.2(c>，转速太快，研磨体和物料在其惯性离心力的作用下图7.2 筒体转速对研磨体运动的影响<a）低转速；<b）适宜转速；<c）高转速贴附筒体一起回转<作圆周运动），称为“周转状态”，研磨体对物料起不到冲击和研磨作用；图7.2(b>，转速比较适宜，研磨体提升到一定高度后抛落下来，称为“抛落状态”，研磨体对物料较大的冲击和研磨作用，粉磨效率高。
球磨机临界转速
（原创实用版）
目录
1.临界转速的定义及其重要性
2.临界转速的计算公式
3.实际工作转速与临界转速的关系
4.球磨机的最佳转速及其影响因素
5.结论
正文
球磨机临界转速是指在最外层球刚好随筒体一齐旋转而不下落时，球磨机的转数。
这个转数与球磨机的直径成正比，计算公式为：n = 42.2/d，其中 n 为临界转数，d 为球磨机的内直径。
在实际生产中，球磨机的工作转速一般为临界转速的 76% 至 88%。
球磨机的转速对其工作效果具有重要影响。
如果转速过低，钢球和煤块不能被带起，只在下部滚动，磨煤出力很小。
而如果转速过高，作用于钢球与煤块上的离心力大于其重力，钢球与煤块将随筒体一起旋转，失去了磨煤作用。
因此，球磨机的最佳转速应使其内部钢球具有最大的提升高度，这时钢球具有最大的冲击力，磨煤效果最好。
在确定球磨机的最佳转速时，需要兼顾生产率和节省能耗、钢耗等方面。
一般来说，从提高磨矿机单位容积生产率出发，最佳转速率为 76% 至88%；而从节省能耗钢耗而言，最佳转速率应为 65% 至 76%。
同时，适当降低转速，有利于提高单位能耗的生产率。
球磨机的充填率也会影响其转速。
充填率越高，达到有用功率极大值所需的转速率也越高。
第1页共1页。
磨矿机工初级工一、判断题1.>在球磨机运转时，不可以在拉下隔离开关，以免出现弧光而烧伤操作人员。
( )答案：√2.>选矿厂需要的磨矿细度，由现场需要确定。
( )答案：×3.>脱泥用的旋流器圆柱部分的长度一般较其它用途的旋流器的要长。
( )答案：√4.>梯子的倾角不小于80°。
( )答案：×5.>球磨机型号MQG2700×2100代表格子型球磨机，筒体直径2.1m、筒体长度2.7m。
( )答案：×6.>球径与矿石粒度的帮德公式，说明大的矿粒要用大的钢球。
( )答案：√7.>磨矿浓度越高越好，因为球表面粘一层矿浆，因而避免了球磨球，功耗都用在磨矿右上了。
( )答案：×8.>磨矿机的生产率，通常用单位时间、单位容积通过的矿量的吨数来表示。
( )答案：×9.>磨机正常运转时，机电设备都正常，电流越高磨矿效率越高。
( )答案：√10.>矿石磨得越细越好，因为有用矿物解离度高，所以回收率也高。
( )答案：×11.>汞的原子量大，所以汞蒸汽比空气重，汞蒸汽集中在下部，通风应采取下部通风。
( )答案：√12.>给矿粗和处理硬度大、比重大的矿石，磨矿浓度应相应较大。
( )答案：√13.>格子型球磨机胀肚时应马上停机。
( )答案：×14.>格子型球磨机在给矿和正常给水情况下，设备也正常，电流却越来越小，球磨声音也越来越小，说明要胀肚。
( )答案：√15.>分级机分级的质效率%100)()(⨯--=θβαθαβE。
( )答案：×16.>分级机返砂量大，溢流堰附近粗矿粒增加，说明球磨机缺小球。
( )答案：√17.>当要求产品粒度细时，旋流器的溢流管插入深度应深一些。
( )答案：×二、填空题1.>与磨矿作业配合使用的分级机有____________、耙式分级机、螺旋分级机、水力旋流器等。
《陶瓷原料准备工》复习题《陶瓷原料准备工》复习题一、选择题1、按照陶瓷概念和用途，我们可将陶瓷制品分为以下两大类。
A、结构陶瓷和功能陶瓷B、陶器和瓷器C、传统陶瓷和新型陶瓷D、日用陶瓷和工业陶瓷2、我国陶瓷内陶器发展到瓷器的过程中，还经历了以下一个阶段。
A、带釉陶瓷B、原始瓷器C、青白瓷D、炻器3、青花和釉里红是我国代在景德镇瓷区首先烧制成的。
A、唐代B、宋代C、元代D、明代4、细瓷器的吸水率一般是。
A、<3% B、<12% C、<1% D、<0.5%5、炻器的吸水率一般是。
A、<3% B、<12% C、<1% D、<5%6、功能陶瓷是具有以下功能的陶瓷材料。
A、电、光、声功能B、耐磨、耐热、高强度、低膨胀C、生物、化学功能D、电、磁、光、声热及生物、化学7、传统陶瓷是以下几种陶瓷材料的通称。
A、粗陶、精陶、瓷器B、日用陶瓷、工业陶瓷C、陶器、炻器和瓷器D、日用的陶瓷、建筑卫生陶瓷8、官、哥、定、钧、汝五大名窑是我国代的重要的瓷工业成就。
A、宋代B、明代C、唐代D、元代9、我国在已经能烧制Fe2O3含量少，胎体致密的青瓷。
A、汉代 B、东汉晚期 C、唐代 D、隋代10、半导体陶瓷、压电陶瓷、铁氧体材料是。
A、结构陶瓷 B、氧化物陶瓷 C、功能陶瓷 D、非氧化物陶瓷11、母岩风化崩解后在原地残留下来的粘土是。
A、次生粘土B、沉积粘土 C、原生粘土 D、高岭土12、膨润土、木节土、球土是。
A、硬质粘土B、低可塑性粘土C、高可塑性粘土D、高岭土13、粘土主要矿物类型有以下三种能。
A、高岭土、膨润土、绢云母B、高岭土、膨润土、白云母C、多水高岭、蒙脱石、伊利石D、高岭石、蒙脱石、伊利石14、粘土原料中主要杂质矿物除碳酸盐及硫酸盐类，铁和钛的化合物，有机质外，还有。
A、长石B、石英C、石英和母岩残渣D、碱石15、影响粘土烧结的主要因素是粘土是。
A、颗粒组成B、化学组成C、颗粒组成和化学组成D、化学组成和矿物组成16、生产日用陶瓷一般选用含钾长石较多的钾钠长石。

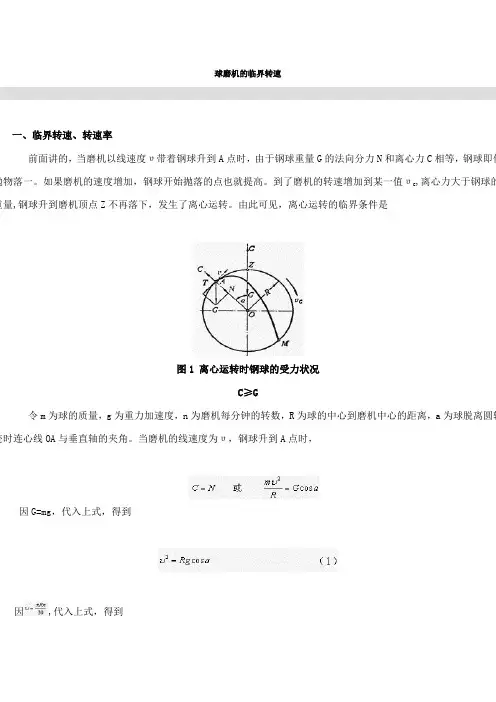

球磨机的临界转速
一、临界转速、转速率
前面讲的，当磨机以线速度υ带着钢球升到A点时，由于钢球重量G的法向分力N和离心力C相等，钢球即作
,离心力大于钢球抛物落一。
如果磨机的速度增加，钢球开始抛落的点也就提高。
到了磨机的转速增加到某一值υ
C
的重量,钢球升到磨机顶点Z不再落下，发生了离心运转。
由此可见，离心运转的临界条件是
图1 离心运转时钢球的受力状况
C≥G
令m为球的质量，g为重力加速度，n为磨机每分钟的转数，R为球的中心到磨机中心的距离，a为球脱离圆轨迹时连心线OA与垂直轴的夹角。
当磨机的线速度为υ，钢球升到A点时，
因G=mg，代入上式，得到
因,代入上式，得到
取g=9.81米/秒2，则，于是
R的单位为米。
这是研究钢球运动的最基本的公式，以后要经常用到它。
当转速为υ
c ,相应的每分钟转数为n
C
时,钢球上升到顶点Z,不再落下,.发生了离心化。
此时,C=G,a=0°,cosa=1,
从而
此处，D=2R,单位皆为米。
对贴着衬板的最外一层来说，因为球径比球磨机内径小得多，可略而不计,R可以算是磨机的内半径，D就是它的内直径。
由公式(3)可以看出，使钢球离心化所需的临界转数，决定于球心到磨帆中心的距离。
最外层球距磨机中心最远,使它离心化所需的转数最少；最内层球距磨机中心最近，使它离心化所需的转数也最多。
如果取磨机内半径用公式(3)算的结果作为磨机的转速，尽管最外层球已经离心化了，但其他层球仍然能够抛落,还是可以磨细矿石。
只有转数比用最外层球按公式(3)求得的高出很多时，全部球层才会离心化，磨碎矿石的有用功才等于零。
但是，装入的钢球希望全部能落下磨碎矿石，如果有一部分离心化，就会使有用功减少。
因此，取磨机内半径用公式(3)算得的结果，说明要使最外层球也不会离心化时磨机转速的限度，就没有必要去计算使其他层球离心化的磨机转数了。
山此可见,磨机的临界转数，是使最外层球也不会发生离心化的最高转速(转/分)。
尽管公式(3)是在没有考虑装球率及滑动等情况下导出的，但在采用不平滑衬板及装球率占40～50%时，它仍然符合实际情形。
因此，生产中都采用公式(3)来计算磨机的临界转数，绝大多数磨机的转速都没有超过它。
