碳纤维梁加固计算书一、基本资料1．设计依据:《碳纤维片材加固混凝土结构技术规程》（CECS 146:2003）（以下简称规程）《混凝土结构设计规范》（GB50010—2002）（以下简称规范）《混凝土结构加固技术规范》（GB 50367-2006）（以下简称加固规范）图纸所提供的相关数据2．问题类型:因荷载增加原有混凝土梁承载力不足，需进行加固处理，加固方式采用碳纤维布。

3．梁底受拉碳纤维片材参数:碳纤维布等级：Ⅰ级弹性模量E cf = 2.30 × 105 MPa (见加固规范表9.1.6-1)抗拉强度设计值f f = 2300.00 MPa (见加固规范表9.1.6-1)单层厚度t cfv = 0.167 mm重量：300g/m2不考虑二次受力二、计算结果1. KL3梁荷载增加后缺筋面积为750mm2，采用等强代换原则换算碳纤维布粘贴尺寸：HRB400钢筋抗拉强度设计值：360N/mm2碳纤维布抗拉强度设计值：2300 N/mm2缺筋面积*钢筋抗拉强度设计值≤碳纤维布厚度*宽度*碳纤维布抗拉强度设计值750*360≤0.167*宽度*2300宽度≥702.94KL3梁截面尺寸为400*900，结构梁宽度为400不能满足碳纤维布粘贴宽度，考虑粘贴双层碳纤维布，计算碳纤维布多层粘贴折减系数：（见加固规范9.2.4-2）折减系数=1.16-(粘贴层数*弹性模量设计值*单层厚度)/308000≤0.9=1.16-(2*230000*0.167)/308000=0.91折减系数=0.9750*360≤0.167*宽度*2300*0.9宽度≥781.05KL3梁宽度为400mm，碳纤维布粘贴双层面积：2*400=800≥781.05，满足强度要求。

一、构件编号: L-1二、设计依据《混凝土结构设计规范》 GB50010-2002三、计算信息1. 几何参数截面类型: 矩形截面宽度: b=200mm截面高度: h=450mm2. 材料信息混凝土等级: C30 fc=14.3N/mm2 ft=1.43N/mm2受拉纵筋种类: HRB400 fy=360N/mm2受压纵筋种类: HRB400 fy=360N/mm2受拉纵筋最小配筋率: ρmin=0.200％受压纵筋最小配筋率: ρ'min=0.200％受拉纵筋合力点至近边距离: as=35mm受压纵筋合力点至近边距离: as'=35mm3. 配筋信息As=942mm2A's=628mm24. 设计参数结构重要性系数: γo=1.0四、计算过程1. 验算受拉钢筋最小配筋率ρ=As/(b*h)=942/(200*450)=1.047％ρ=1.047％≥ρmin=0.200％, 满足最小配筋率要求。

2. 验算受压钢筋最小配筋率ρ'=A's/(b*h)=628/(200*450)=0.698％ρ'=0.698％≥ρ'min=0.200％, 满足最小配筋率要求。

3. 计算截面有效高度ho=h-as=450-35=415mm4. 计算混凝土受压区高度x=(fy*As-f'y*A's)/(α1*fc*b)=(360*942-360*628)/(1.0*14.3*200)=40mm5. 计算弯矩设计值2a's=2*35=70>x=40M=fy*As*(ho-a's)/γo=360*942*(415-35)/1.0=128.866kN*m一、构件编号: L-2（处理后）二、设计依据《混凝土结构设计规范》 GB50010-2002三、计算信息1. 几何参数截面类型: 矩形截面宽度: b=200mm截面高度: h=450mm2. 材料信息混凝土等级: C30 fc=14.3N/mm2 ft=1.43N/mm2受拉纵筋种类: HRB400 fy=360N/mm2受压纵筋种类: HRB400 fy=360N/mm2受拉纵筋最小配筋率: ρmin=0.200％受压纵筋最小配筋率: ρ'min=0.200％受拉纵筋合力点至近边距离: as=35mm受压纵筋合力点至近边距离: as'=35mm3. 配筋信息As=1239mm2A's=628mm24. 设计参数结构重要性系数: γo=1.0四、计算过程1. 验算受拉钢筋最小配筋率ρ=As/(b*h)=1239/(200*450)=1.377％ρ=1.377％≥ρmin=0.200％, 满足最小配筋率要求。

注浆加固法计算书计算依据：1、《建筑地基处理技术规范》JGJ79-20122、《建筑地基基础设计规范》GB50007-20113、《建筑桩基技术规范》JGJ94-20084、《建筑施工计算手册》江正荣编著一、基本参数基础剖面图三、碱液加固土层的厚度h：h=l+r=5.000+0.500=5.500m四、每孔碱液灌注量计算：＇V=αβπr2(l+r)n=0.60×1.10×π×0.502×(5.00+0.50)×0.15=0.43m3五、沉降计算1、基础底面附加应力计算P0=F/A+(γ0-γ)d=500/(3×2)+(20-19.06)×1.7= 84.931 kN/m3 2、分层变形量计算z i(m) 基础中心处平均附加应力系数αi相邻基础影响αi总附加应力系数αi总z i×αi总z i×αi总-z i-1×αi-1总土的压缩模量E si(MPa)A iΔs iΣΔs i0.5 4×0.2464 2×2×(0.2480.9932 0.4966 0.4966 5.5 0.4983 7.668 7.668n根据《规范》GB50007-2011表5.3.7得：△z =0.3m则当前计算深度向上取厚度为△z的土层深度: z'=5.2-0.3=4.9m此层土的变形值：Δs'n= P0(z i×αi总-z i-1×αi-1 )/E si=84.931×(5.2×0.5808-4.9×0.6012)/6=1.051mm总△s'n/∑△s =1.051/43.221=0.0243≤0.025满足要求。

4、地基最终变形量计算∑A i=4.1858Es=5.988Mpa，查《规范》GB50007-2011表5.3.5得：φs =0.801按分层总和法计算出的地基变形量为: ∑△s =43.221mms=φs×∑△s =0.801×43.221=34.62mm。

4.根据《混凝土结构加固设计规范》GB50367—2006第10.2.3条第10.2.3-2式：
Asp=a1fc0bx+ fy0' As0'+ fsp' Asp'-fy0As0/ψspfsp=300mm2
6.根据所选钢板单层厚度及宽度，应粘贴层数为：
Nsp=Asp/tspbsp= 0.4≈1.0 层
设计人：
校对人：
审核人：
说明：加固部分的计算均按本表公式计算（包括梁支座处粘钢板加固）其它梁均按此式算出，
不再列举。
2.根据《混凝土结构加固设计规范》GB50367—2006第10.2.3条计算加固后弯距承载力Msp：
x=( fy0As0+ψspfspAsp-fy0' As0'-fsp' Asp')/ a1fc0b=171mm
Msp= a1fc0bx(h-x/2)+ fy0' As0' (h-a’)+ fsp' Asp'h- fy0As0(h-h0)=464KN-M；
按实际混凝土强度取芯检测值对构件进行验算后，会同建设单位、施工单位、监理单位及相关部门共同协商， 决定采用粘贴钢板进行加固。

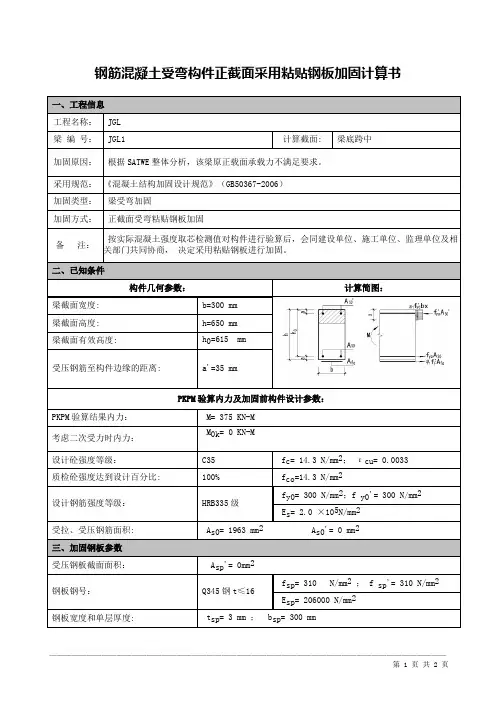

二、已知条件
构件几何参数：
计算简图：
梁截面宽度:
b=300 mm
梁截面高度:
h=650 mm
梁截面有效高度:
h0=615mm
受压钢筋至构件边缘的距离:
a'=35 mm
PKPM验算内力及加固前构件设计参数：
PKPM验算结果内力：
M=375KN-M
考虑二次受力时内力：
M0k= 0 KN-M
设计砼强度等级：

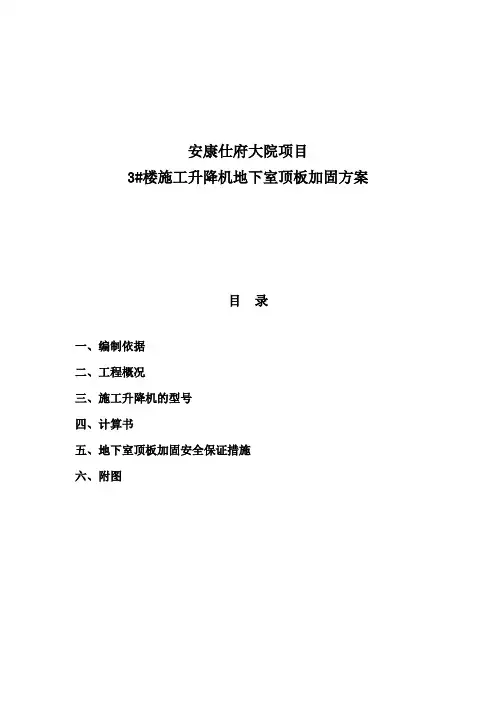

安康仕府大院项目3#楼施工升降机地下室顶板加固方案目录一、编制依据二、工程概况三、施工升降机的型号四、计算书五、地下室顶板加固安全保证措施六、附图一、编制依据1、施工现场平面图2、安康仕府大院项目一期二标段工程施工图纸3、SC型施工升降机使用手册4、建筑施工扣件式钢管脚手架安全技术规范二、工程概况本工程位于安康市安康大道南侧。

3#楼地上33+1层，标准层高2.9m，地下2层，层高分别为：负一层6.1m负二层4.5m，其结构形式为剪力墙结构。

三、施工升降机的选型根据工程砌筑结构和装修装饰工程量，该工程选择1台SCD200/200TD施工升降机，部署在一层底板(3-11)～(3-13)轴交(3-K)～(3-T) 轴间，具体位置详见施工升降机位置图。

根据施工升降机使用手册提供的基础尺寸和现场的实际情况，施工升降机基础尺寸为4200mm×6200mm，厚度为400mm，混凝土强度等级为C25，其内部配筋为双层双向Φ10@200。

因施工升降机基础座落在地下室一层顶板上，结构板厚140㎜。

为保证地下室顶板具有足够的承载力，确保施工升降机的使用安全和结构板安全，针对施工升降机布置的位置，在地下二层底板（基础筏板）与地下一层顶板间进行支撑加固。

四、计算书（一）升降机基础加固满堂脚手架设计及加固满堂脚手架计算：施工升降机基础结构情况如下：基础长6.2m×宽为4.2m×高0.4m，基础内配Φ10@200双层双向螺纹钢筋，混凝土强度等级C25。

在施工升降机的基础部位于地下室负一层顶板板厚140mm，地下两层用φ48×3.5钢管搭设满堂脚手架支撑体系作为加固手段对地下室顶板进行加固，加固区域脚手架立杆纵距0.6m,立杆横距0.6m，步距1.2m，支撑顶板选用100mm×100mm截面木楞。

按说明书选用SCD200/200TD型号升降机，查说明书得对重重量为1000kg×2，导轨架重（安装高度为100米需66节标准节，标准节重170kg）：170kg×66=11220kg施工升降机自重标准值：Pk=(2000kg×2+1480kg+11220kg+1000kg×2+2000kg×2)×10/1000=22700kg=22700×10=227000N=227kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1；基础承载力设计值：P=2.1×227=476.7kN（二）基础板下承载力验算说明书技术要求：混凝土基础板下地面的承载力应大于0.15MPa=150KN/㎡，选用基础为A=l=6200mm，B=b=4200mm；按基础承载力设计值：476.7kN加上基础自重：6.2×4.2×0.4×25KN/m³×1.2（标准荷载设计分项系数）=312.48KN,得基础均布荷载=(476.7+312.48)/6.2/4.2=30.306KN/㎡，而经查本工程图纸结施地下室顶板C30承载力设计值（相对楼板的外加荷载即为活载）远小于均布荷载的30.306KN/㎡；必须采取加固措施，对此顶板进行加固。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝碳纤维楼板加固计算书＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝一;基本数据楼板宽度b＝1000mm 楼板厚度h＝180mm混凝土标号＝c35 钢筋级别＝HRB400砼抗压强度设计值f c＝16.7N/mm2钢筋强度设计值f y＝360N/mm2受拉钢筋面积A s＝100mm2 受压钢筋面积A s'＝100mm2as＝15mm as'＝15mm二;加固设计数据粘贴碳纤维类型＝高强1号碳纤维设计强度f cf＝2300N/mm2碳纤维弹性模量E cf＝230000初始弯矩M 0k＝12.11kN-m 加固弯矩M cf＝23.76kN-m考虑二次受力影响受拉钢筋配筋率ρte＝A s／A te＝0.001计算系数αf＝0.7钢筋滞后应变εi ＝αf·M 0k／(E s·A s·h0)＝0.01891三;计算过程截面有效高度h 0＝165mm计算梁截面加固前的极限弯矩χ1＝(f y·A s - f y'·A s')／(f c·b)＝0mm取χ1＝30mmM u＝f c·b·χ1·(h0 - 0.5χ1)＋f y'·A s'·h0＝84750000N-mmM cf／M u≤1.4 满足加固规范要求;由平衡方程ΣM＝0 得到χ＝h-sqrt［(h2 -2·(M cf+f y·A s·(h -h0)-f y'·A s'·h0)／(f c·b)］＝ 27.6mm取χ＝28mm混凝土极限应变εcu＝0.0033系数ξb＝0.8／［1+f y／(εcu·E s )］＝0.517混凝土板是一般构件取ξfb＝0.85ξb＝0.44χ/h 0≤ξfb满足要求计算碳纤维强度利用系数:ψcf＝( 0.8εcu·h／χ -εcu -εi )／0.01＝-0.48取ψcf＝-0.48由平衡方程Σχ＝0 得到A fe＝(f y'·A s'+ f c·b·χ-f y·A s)／(ψcf·f cf) ＝-454.24mm2碳纤维厚度t cf ＝0.167mm , 碳纤维层数n＝2碳纤维厚度折减系数K m＝1.16-n·E cf·t cf／30800 ＝0.93取K m＝0.9A cf＝A fe／K m＝-504.71mm2需要设置的碳纤维宽度B1＝A cf／(t cf·n)＝-1427mm碳纤维粘结延伸长度计算粘结强度设计值f1＝0.4·f t＝0.634N/mm2取f1＝0.62N/mm2L1＝1.45·f cf·A cf ／(f1·B1) + 200＝1548mm四;结论本混凝土楼板抗弯强度经计算应加固后使用,每米楼宽需设置碳纤维:厚度0.167mm,层数2层,合计宽度B1＝-1427mm; 碳纤维粘结延伸长度为L1＝1548mm。

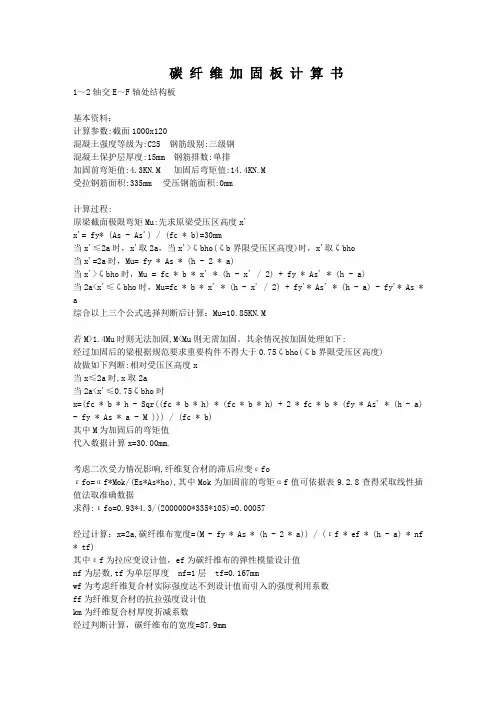

碳纤维加固板计算书1～2轴交E～F轴处结构板基本资料：计算参数:截面1000x120混凝土强度等级为:C25 钢筋级别:三级钢混凝土保护层厚度:15mm 钢筋排数:单排加固前弯矩值:4.3KN.M 加固后弯矩值:14.4KN.M受拉钢筋面积:335mm受压钢筋面积:0mm计算过程:原梁截面极限弯矩Mu:先求原梁受压区高度x'x'= fy* (As - As') / (fc * b)=30mm当x'≤2a时，x'取2a，当x'>ζbho(ζb界限受压区高度)时，x'取ζbho当x'=2a时，Mu= fy * As * (h - 2 * a)当x'>ζbho时，Mu = fc * b * x' * (h - x' / 2) + fy * As' * (h - a)当2a<x'≤ζbho时，Mu=fc * b * x' * (h - x' / 2) + fy'* As' * (h - a) - fy'* As * a综合以上三个公式选择判断后计算：Mu=10.85KN.M若M>1.4Mu时则无法加固,M<Mu则无需加固。

其余情况按加固处理如下:经过加固后的梁根据规范要求重要构件不得大于0.75ζbho(ζb界限受压区高度)故做如下判断:相对受压区高度x当x≤2a时,x取2a当2a<x'≤0.75ζbho时x=(fc * b * h - Sqr((fc * b * h) * (fc * b * h) + 2 * fc * b * (fy * As' * (h - a) - fy * As * a - M ))) / (fc * b)其中M为加固后的弯矩值代入数据计算x=30.00mm.考虑二次受力情况影响,纤维复合材的滞后应变εfoεfo=αf*Mok/(Es*As*ho),其中Mok为加固前的弯矩αf值可依据表9.2.8查得采取线性插值法取准确数据求得:εfo=0.93*4.3/(2000000*335*105)=0.00057经过计算：x=2a,碳纤维布宽度=(M - fy * As * (h - 2 * a)) / (εf * ef * (h - a) * nf * tf)其中εf为拉应变设计值，ef为碳纤维布的弹性模量设计值nf为层数,tf为单层厚度 nf=1层 tf=0.167mmwf为考虑纤维复合材实际强度达不到设计值而引入的强度利用系数ff为纤维复合材的抗拉强度设计值km为纤维复合材厚度折减系数经过判断计算，碳纤维布的宽度=87.9mm粘贴长度计算：lc=ff*Af/ffy*bf+200=956.1mmAf为实际粘贴复合材的面积ffy为纤维与混凝土之间的粘结强度设计值bf为纤维复合材的总宽度计算结果如下：碳纤维布强度级别:高强度I级,面积质量300g/m2且不得采取预浸法生产的材料碳纤维布层数:1层碳纤维布厚度:0.167mm碳纤维布宽度:87.9mm粘贴延伸长度:956.1mm一米板加固碳纤维布量选用：一层×100（宽）×0.167（厚）@400。

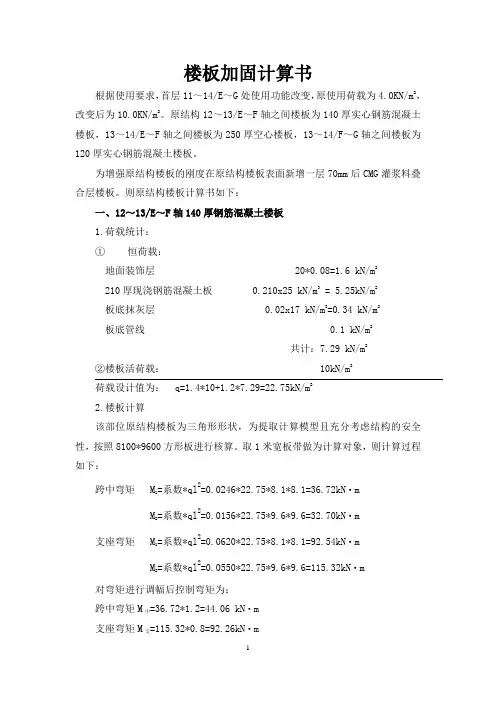

楼板加固计算书根据使用要求，首层11～14/E～G处使用功能改变，原使用荷载为4.0KN/m2，改变后为10.0KN/m2。

原结构12～13/E～F轴之间楼板为140厚实心钢筋混凝土楼板，13～14/E～F轴之间楼板为250厚空心楼板，13～14/F～G轴之间楼板为120厚实心钢筋混凝土楼板。

为增强原结构楼板的刚度在原结构楼板表面新增一层70mm后CMG灌浆料叠合层楼板。

则原结构楼板计算书如下：一、12～13/E～F轴140厚钢筋混凝土楼板1.荷载统计：① 恒荷载：地面装饰层 20*0.08=1.6 kN/m2210厚现浇钢筋混凝土板 0.210x25 kN/m3 = 5.25kN/m2板底抹灰层 0.02x17 kN/m3=0.34 kN/m2板底管线 0.1 kN/m2共计：7.29 kN/m2②楼板活荷载： 10kN/m2荷载设计值为： q=1.4*10+1.2*7.29=22.75kN/m22.楼板计算该部位原结构楼板为三角形形状，为提取计算模型且充分考虑结构的安全性，按照8100*9600方形板进行核算。

取1米宽板带做为计算对象，则计算过程如下：=系数*ql2=0.0246*22.75*8.1*8.1=36.72kN·m 跨中弯矩 M1=系数*ql2=0.0156*22.75*9.6*9.6=32.70kN·m M2=系数*ql2=0.0620*22.75*8.1*8.1=92.54kN·m 支座弯矩 M1=系数*ql2=0.0550*22.75*9.6*9.6=115.32kN·mM2对弯矩进行调幅后控制弯矩为：跨中弯矩M=36.72*1.2=44.06 kN·m中=115.32*0.8=92.26kN·m支座弯矩M支由公式： a1f c bx=f y A sM=a1f c bx(h0-x/2) 跨中部分受压区高度为：x= h0-( h2-2M/a1f c b)1/2=13mm≦0.75ξb h=0.75*0.518*180=69.93mm符合要求！跨中部位需配筋 A s中= a1f c bx /f y=827mm2（板底跨中）原结构为配筋为8@200 A s中=393mm2支座部分受压区高度为：x= h0-( h2-2M/a1f c b)1/2=26.6mm≦0.75ξb h=0.75*0.518*180=69.93mm符合要求！支座部位需配筋 A s支= a1f c bx /f y=1390mm2（板上支座）原结构为配筋为14@100 A s支=1539mm2根据上式计算结果，每米板宽中板底跨中缺少434 mm，板顶支座满足，可采用粘贴单层碳布（300g/m）加固；根据《混凝土结构加固设计规程》50367-2006要求；采用粘贴双层碳纤维每米粘贴碳布宽度b f：ψf k m t f b f f f≥f y’A’s其中：k m:为粘贴双层层碳布的折减系数0.9；t f:为粘贴碳布的厚度0.167；f f:为碳布抗拉强度设计值1600Mpa；ψf:考虑到纤维复合材的滞后应变的强度利用系数取值0.85 板底跨中:b f≥f’y A’s/ψf k m t f f f =300*434/(0.85*0.9*0.167*1600)=636mm 板底采用双层碳布（300g/m）200宽净距200粘贴，每米宽范围内的碳纤维复合材宽度为：200*2*1000/400=1000mm＞636mm 满足要求！二. 13～14/F～G轴120厚钢筋混凝土楼板增加70mm厚CMG灌浆料后该层楼板厚度为190mm厚1、荷载统计：① 恒荷载：地面装饰层层 20*0.08=1.6 kN/m2190厚现浇钢筋混凝土板 0.19x25 kN/m3 = 4.75kN/m2板底抹灰层 0.02x17 kN/m3=0.34 kN/m2板底管线 0.1 kN/m2共计：6.79 kN/m2②楼板活荷载： 10kN/m2得： q=1.4*10+1.2*6.79=22.15kN/m22.楼板计算原结构为异型楼板，为提取计算模型且充分考虑结构的安全性，按照5800*5100方形板进行核算。

2000
拉应变设计值 εf
0.007
弹性模量 Ef(N/mm2)
2.00E+05
是否考虑二次受力影 响
否
计
计算流程→
算 过 程
砼受压区高 度计算值x
（mm）
砼受压区高度实际 取值（满足x＞2a
’）x（mm）
碳纤维确定利用 系数ψ f计算值
ψ f实际取值（满足 ψ f＜1.0）
碳纤维复合材有 效截面面积Afe
HRB400
360
279
360
0
弹性模量 Ec(N/mm2)
3.00E+04
相对界限受压区高度
ξb
0.518
弹性模量 Es(N/mm2)
2.00E+05
受压钢筋合力点至截 面近边距离a'(mm)
0
碳纤维复合材参数
强度等级 单层厚度tf(mm)
高强度Ⅱ级
0.167
层数 1
抗拉强度设计值 ff（N/mm2）
满足Βιβλιοθήκη （mm2）碳纤维复合材厚 度折减系数km
应粘贴的碳纤维面积Af （mm2）
8.63
8.63
3.90
1.00
11.49
0.90
12.76
结
碳纤维布宽 度（mm）
论
碳纤维布间距 （mm）
每米宽碳纤维布 等效个数
实际粘贴面积 加固后砼受压区 加固后受弯承载
（mm2）
高度值x（mm） 力（kN·m）
及
100
279
7.23
9.80
混凝土参数
计 算 参
强度等级
等效矩形应力图 等效矩形应力图 轴心抗压强度设

排水箱涵加固方案编制：审核：工程有限公司2014.12.101、工程概况 (4)2、加固方案 (4)3、设计标准及规范 (4)4、施工工序 (5)5、主要材料 (6)6、植筋工艺及要点 (6)7、其他 (11)8、加固计算 (12)8.1箱涵设计参数 (12)8.2箱涵内力计算 (12)8.3箱涵内力计算图形 (14)8.4箱涵配筋计算 (17)9、箱涵加固图 (23)9.1箱涵加固断面图 (23)9.2箱涵加固钢筋断面图 (23)9.3箱涵加固工程数量表 (24)1、工程概况xxxxx底板加铺钢筋混凝土加固补强。

2、加固方案在现已经浇注完成的底板和外面先凿毛，露出粗骨料，然后植φ14钢筋，加铺10cm（侧墙部分加铺15cm）钢筋混凝土，混凝土内沿横向配φ20@200钢筋，沿纵向配φ14@150钢筋。

3、设计标准及规范（1）《混凝土结构加固设计规范》（GB 50367-2006）（2）《建筑地基处理技术规范》（JGJ 79-2012）（3）《混凝土结构设计规范》（GB 50010-2002）（4）《钢筋混凝土用钢》（GB 1499.1-2008、GB 1499.2-2007）（5）《建筑地基基础设计规范》（GB50007-2011）（6）《埋地矩形管管道结构设计规程》（CECS145-2002）（7）《混凝土结构工程施工质量验收规范》（GBJ50204-2002）4、施工工序1）凿毛首先对底板顶表面进行凿毛露出粗骨料，应凿成凹凸差不小于6mm的粗糙面，凿毛用专业凿毛工具，然后按设计要求在底板上进行钻孔植筋。

2）探测进行施工前先探测出底板内顶层钢筋并用线标出，防止植筋钻孔时钻到底板内钢筋。

3）表面清洁凿毛完成后，用钢丝刷清除表面疏松颗粒，先用无油压缩空气吹净粉尘，并用水冲洗干净，为下一步的粘贴钢板创造平整、干净的粘贴面。

3）植筋要求按照设计的钢筋φ14间距600mm×600mm（梅花形布置）进行钻孔直径，植筋深度200mm，植筋具体样式相见图纸。

碳纤维梁加固计算书（梁缺筋面积等效代换）一、基本资料1．设计依据:《碳纤维片材加固混凝土结构技术规程》（CECS 146:2003）（以下简称规程）《混凝土结构设计规范》（GB50010—2002）（以下简称规范）《混凝土结构加固技术规范》（GB 50367-2006（以下简称加固规范）图纸所提供的相关数据2．问题类型:因荷载增加原有混凝土梁承载力不足，需进行加固处加固方式采用碳纤维布3．梁底受拉碳纤维片材参数:碳纤维布等级：Ⅰ级弹性模量E cf= 2.30×10^5MPa (见加固规范9.1.6-1)抗拉强度设计值f f= 2300.00 MPa (见加固规范表9.1.6-1)单层厚度t cfv= 0.167 mm重量：300g/m2 不考虑二次受力二、计算结果1. KL3梁荷载增加后缺筋面积为750mm²，采用等强代换原则换算碳纤维布粘贴尺寸：HRB400钢筋抗拉强度设计值：360N/mm²碳纤维布抗拉强度设计值：2300N/mm²缺筋面积*钢筋抗拉强度设计值≤碳纤维布厚度*宽度*碳纤维布抗拉强度设计值750*360≤0.167*宽度*2300宽度≥702.94KL3梁截面尺寸为400*900，结构梁宽度为400不能满足碳纤维布粘贴宽度，考虑粘贴双层碳纤维布，计算碳纤维布多层粘贴折减系数：（见加固规范9.2.4-2）折减系数=1.16-(粘贴层数*弹性模量设计值*单层厚度)/308000≤0.9=1.16-(2*230000*0.167)/308000=0.91折减系数=0.9750*360≤0.167*宽度*2300*0.9 宽度≥781.05KL3梁宽度为400mm，碳纤维布粘贴双层面积：2*400=800≥781.05，满足强度要求。

一、梁基本数据梁截面尺寸： 300 × 650 (mm)楼板厚度： 80 (mm)荷载形式： 集中荷载截面腹板高度hw： 600 (mm)梁箍筋级别： HPB235箍筋肢数： 2 肢箍箍筋直径： 8 （mm）二、梁加固设计数据采用粘贴钢板类型： Q235采用粘贴钢板厚度： 3 (mm)侧面粘贴钢板高度hf： 600 (mm)加锚方式： 胶锚或钢板锚U型箍剪跨比λb：2.4 加锚方式:胶锚或钢板锚U型箍查GB50367表10.3.3计算抗剪强度折减系数 ψvb=0.804原梁抵抗剪力值综合下列各式求解：当 时（10.3.2-1）当时 （10.3.2-2）原梁抵抗剪力值Vb0=447.49(KN)先选用 1 层 3 (mm)厚 50 (mm)宽 Q235 钢板试算（10.3.3-1） （10.3.3-2）Sf=123(mm)选用1 层 3 (mm)厚 50 (mm)宽 mm宽 间距 120 mm的 Q235钢板加固，满足计算要求。

梁斜截面抗剪加固设计剪力值： 700 (KN.m)三、计算过程4/≤b h w o co c bh f V β25.0≤6/≥b h w 0025.17.0h SA f bh f V sv yv t cs +=o co c bh f V β20.0≤spb bo V V V ,+≤sp sp sp sp vb sp b s h A f V /,ψ=p p py s sb y p cs a A f a A f V V V sin 8.0sin 8.0+++≤混凝土抗拉强度设计值ft： 1.1 (n/mm2)剪跨比λb：2.4梁纵筋排数： 1 排箍筋抗拉强度设计值： 210 (n/mm2)箍筋间距s： 100 (mm)未设置弯起钢筋采用粘贴钢板设计强度： 215 (n/mm2)试算粘贴钢板层数： 1 层侧面粘贴钢板宽度ωf： 50 (mm)锚方式:胶锚或钢板锚U型箍强度折减系数 ψvb=0.804（10.3.2-1）（10.3.2-2）（7.5.4-2）（GB50010）（7.5.5）（GB50010）35 钢板试算（10.3.3-1）（10.3.3-2）间距 120 mm的 Q235钢板加固，满足计算要求。

梁粘贴碳纤维布加固计算书：1、计算缺少受拉钢筋面积A s0=980mm2,受拉钢筋强度f y0=360Mpa。

粘贴碳纤维布强度ff=2800Mpa。

1）当粘贴碳纤维布层数nf=2，厚度t=0.167mm，宽度b'=400mm。

实际粘贴碳纤维布层数折减系数km =0.95，实际粘贴碳纤维布截面积Afe'=126.92 mm2。

按强度等效，如下：碳纤维强度2800X126.92=355376>缺少钢筋强度360X980=352800(满足要求)2）当粘贴碳纤维布层数nf=3，厚度t=0.167mm，宽度b'=300mm。

实际粘贴碳纤维布层数折减系数km =0.85，实际粘贴碳纤维布截面积Afe'=127.755 mm2。

按强度等效，如下：碳纤维强度2800X127.755=357714>缺少钢筋强度360X980=352800(满足要求)2、计算缺少受拉钢筋面积A s0=2454mm2,受拉钢筋强度f y0=360Mpa。

粘贴碳纤维板强度ff=2000Mpa。

1）当粘贴碳纤维板时，厚度t=1.4mm，宽度b'=400mm。

实际粘贴碳纤维板截面积Afe'=560mm2。

按强度等效，如下：碳纤维强度2000X560=1120000>缺少钢筋强度360X2454=883440(满足要求)板粘贴碳纤维布加固计算书：1、计算缺少受拉钢筋面积As0=393mm2／m,受拉钢筋强度fy0=360Mpa。

粘贴碳纤维布强度ff=2800Mpa。

1）当粘贴碳纤维布层数nf=1，厚度t=0.167mm，宽度b'=200mm,间距200。

实际粘贴碳纤维布截面积Afe'=66.8 mm2／m。

按强度等效，如下：碳纤维强度2800X66.8=187040>缺少钢筋强度360X393=141480(满足要求)2、计算缺少受拉钢筋面积As0=565mm2／m,受拉钢筋强度fy0=360Mpa。

一、梁基本数据受拉钢筋级别： HRB335受拉区钢筋排数： 2 排二、梁加固设计数据进行二次受力影响计算查GB50367－2006表10.2.6 αsp= 0.07采用粘贴钢板类型： Q235粘贴钢板设计强度： 215 (n/mm2)根据（9.2.3-1）式解出XX= 82.28 (mm),代入（10.2.3-3）式选用粘贴钢板厚度： 8 (mm)二次受力影响： 考虑三、计算过程梁正截面抗弯加固梁截面尺寸： 300 × 800 (mm)混凝土标号： C30设计弯矩值： 804 (KN.m))('')()2(1o so yo sp sp so yo co h h A f h A f a h A f x h bx f a M --+'-''+-≤spsp sp cu cu f E f x h /)/8.0(0,εεεψ--=ψf= 21.77 取ψf= 1 代入（10.2.3-3）式273 (mm)选用 1 层8 mm厚 100mm宽的 Q235 钢板，满足计算要求。

sp sp so yosp sp sp so yo co A f A f A f A f bx f a ''1-''-+=ψspsp sp sp n t b A ⨯⨯==⨯=sp sp sp sp n t Ab混凝土抗压强度设计值fc： 14.3 (n/mm2)钢筋抗拉/抗压强度设计值： 300 (n/mm2)梁受压区钢筋排数： 2 排初始弯距： 400 (KN.m)εsp,0=αsp×M0k/(Es×As×H0)= 0.00008粘贴钢板弹性模量： 210000 (Mpa)粘贴钢板层数： 1 (层)ρte=As/Ate= 0.01弯加固计算书)(osoyosphhAfh--计算要求。

sp sp soA f A ''-'。

模板支架对混凝土楼盖影响分析计算书 一、工程属性 新浇楼板单元名称 7轴~8轴/F轴~H轴 当前施工层 第3层 当前施工层楼板厚度h3(mm) 120

第2层层高H2(m) 4.5 第2层混凝土楼板厚度h2(mm) 150 板单元计算长度Bl(m) 2.8 板单元计算宽度Bc(m) 2.7 楼盖板配筋信息表 楼层 钢筋位置 配筋量及等级 钢筋面积(mm2)

第2层 X向正筋 HRB400Ф10@200 ASX=392.7

Y向正筋 HRB400Ф10@200 ASY=392.7

X向负筋 HRB400Ф10@200 ASX'=392.7

Y向负筋 HRB400Ф10@200 ASY'=392.7

二、模板支架搭设参数

楼层 立杆的横向间距La(m) 立杆的纵向间距Lb(m)

第2层 0.9 0.9

设计简图如下： 结构模型立面图 结构模型平面图 三、荷载参数

当前施工层每根立杆传递荷载(kN) 7 施工荷载(kN/m2) 1 振捣荷载(kN/m2) 2 钢筋混凝土自重(kN/m3) 1.1 模板自重(kN/m2) 0.3 四、各楼层荷载计算 1、第2层荷载计算 模板类型 木模板 本层砼的龄期(天) 28 砼的实测抗压强度fc(N/mm2) 19.1 砼的实测抗拉强度ftk(N/mm2) 2.39 砼的弹性模量实测值E(MPa) 32500 立杆传递荷载组合值：P2＝7kN 楼盖自重荷载标准值：g2=h2/1000×1.1＝0.16kN/m2 2、各楼层荷载分配： 假设层间支架刚度无穷大，则有各层挠度变形相等，即： P1/(E1h13)＝P2/(E2h23)＝P3/(E3h33)...则有：Pi'＝(Eihi3∑Fi)/(∑(Eihi3)) 根据此假设，各层楼盖承受荷载经模板支架分配后的设计值为：

楼层 各楼层混凝土弹性模量Ei(MPa) 各楼层板厚hi(mm) 楼盖自重荷载标准值gi(kN/m2) 立杆传递荷载标准值qi(kN/m2) 分配后各楼层恒载的设计值Gi(kN/m2) 分配后各楼层活载的设计值Qi(kN/m2) 2 32500 150 0.16 8.64 0.2 12.1 Gi＝1.2×[Ecihci3/(Ecihci3+Eci-1hci-13+Eci-2hci-23)]×(gi+gi-1+gi-2) Qi＝1.4×[Ecihci3/(Ecihci3+Eci-1hci-13+Eci-2hci-23)]×(qi+qi-1+qi-2) 五、板单元内力计算

爱涛天城加固专项工程计算说明书本工程为新建工程，在主体施工完成后，根据甲方要求，对其中几个地方作了改动，使用功能发生变化，其荷载也发生变化，故需进行加固处理.计算依据1、《混凝土结构设计规范》GB50010—2002；2、《混凝土结构加固技术》（万墨林、韩继方编著)；3、《混凝土结构加固技术规范》CECS 25：90;4、《碳纤维片材加固混凝土结构技术规程》CECS 146:2003；5、CSA补强设计规范及ACI检索相关资料；6、《混凝土结构工程施工质量验收规范》GB 50204-2002等.加固计算第一部分、健康娱乐中心二层改为厨房健康娱乐中心二层3-2~3-6/3—B～3—E轴范围内改为厨房,根据甲方提供荷载：恒荷载在原来基础上增加1KN/m2，活荷载按4KN/m2，进行加固计算。
