熔断器说课稿一、引言熔断器是一种常见的电气保护装置，用于保护电路免受过载和短路等故障的影响。
本次说课将介绍熔断器的基本原理、分类、特点以及应用领域。
通过本次课程的学习，学生将能够了解熔断器的作用和使用方法，提高对电气保护的认识。
二、主体1. 熔断器的基本原理熔断器是利用导体在通电时产生的热量使熔断器内的熔丝熔断，从而切断电路的一种保护装置。
熔丝是由特定材料制成的，其熔点较低，当电流超过熔丝的额定电流时，熔丝会因过热而熔断，从而切断电路。
这种基于热效应的保护原理使得熔断器能够快速响应电路故障，保护电气设备和线路。
2. 熔断器的分类熔断器根据其额定电流和断路能力的不同，可以分为多种类型，常见的有低压熔断器、高压熔断器、快速熔断器、慢速熔断器等。
低压熔断器主要用于家庭和工业用电，其额定电流一般较小；高压熔断器则用于电力系统中，其额定电流较大，能够承受更高的断路能力。
快速熔断器适用于需要快速切断电路的场合，而慢速熔断器则适用于需要较长时间承受过载电流的场合。
3. 熔断器的特点熔断器具有以下几个特点：（1）响应速度快：由于熔断器的工作原理是基于热效应，因此当电流超过额定值时，熔丝会迅速熔断，切断电路，起到保护作用。
（2）可靠性高：熔断器经过严格的测试和认证，具有较高的可靠性和稳定性。
（3）维护简单：熔断器一旦熔断，只需更换熔丝即可恢复正常工作，维护成本较低。
（4）适用范围广：熔断器可用于各种电路和设备的保护，包括家庭用电、工业用电以及电力系统等。
4. 熔断器的应用领域熔断器广泛应用于各个领域，包括但不限于以下几个方面：（1）家庭用电保护：熔断器可以用于家庭用电中，保护电器设备免受过载和短路等故障的影响，确保家庭用电的安全。
（2）工业用电保护：在工业生产中，熔断器可用于保护各种设备和线路，避免因电流过载而引发事故，提高工作安全性。
（3）电力系统保护：熔断器在电力系统中起到重要的保护作用，能够快速切断电路，保护发电设备、变压器和输电线路等。

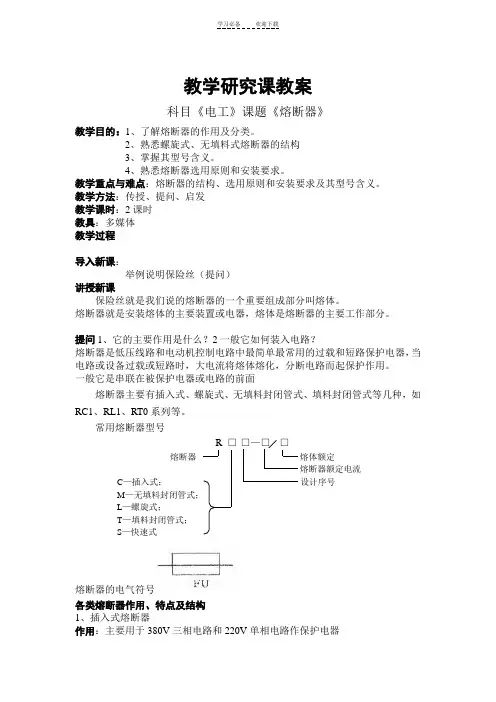

教学研究课教案科目《电工》课题《熔断器》教学目的：1、了解熔断器的作用及分类。
2、熟悉螺旋式、无填料式熔断器的结构3、掌握其型号含义。
4、熟悉熔断器选用原则和安装要求。
教学重点与难点：熔断器的结构、选用原则和安装要求及其型号含义。
教学方法：传授、提问、启发教学课时：2课时教具：多媒体教学过程导入新课：举例说明保险丝（提问）讲授新课保险丝就是我们说的熔断器的一个重要组成部分叫熔体。
熔断器就是安装熔体的主要装置或电器，熔体是熔断器的主要工作部分。
提问1、它的主要作用是什么？2一般它如何装入电路？熔断器是低压线路和电动机控制电路中最简单最常用的过载和短路保护电器，当电路或设备过载或短路时，大电流将熔体熔化，分断电路而起保护作用。
一般它是串联在被保护电器或电路的前面熔断器主要有插入式、螺旋式、无填料封闭管式、填料封闭管式等几种，如RC1、RL1、RT0系列等。
常用熔断器型号R □熔断器熔断器的电气符号各类熔断器作用、特点及结构1、插入式熔断器作用：主要用于380V 三相电路和220V 单相电路作保护电器C —插入式； M —无填料封闭管式；L —螺旋式； T —填料封闭管式； S —快速式特点：结构简单、价格低廉、更换熔丝方便结构：主要由瓷座、瓷盖、静触点、动触点和熔丝等组成2、螺旋式熔断器作用：用于交流电压380V、电流200A以内的线路和用电设备的过载和短路保护特点：具有熔断快、分断能力强、体积小、结构紧凑、更换熔丝方便、使用安全可靠、熔丝熔断后能自动指示等优点结构：主要由瓷帽、熔断管（熔芯）、瓷套、上下接线柱及底座等组成3、无填料封闭管式熔断器作用：用于交流电压380V、额定电流在1000A以内的低压线路及成套配电设备的过载与短路保护特点：具有分断能力强、保护特性好、更换熔体方便等优点，但结构复杂、材料消耗大、造价高结构：主要由熔断管、夹座组成。
4、填料封闭管式熔断器作用：多用于交流电压380V、额定电流1000A以内的高短路电流的电力网络和配电装置中作为电路、电动机、变压器及其他设备的短路保护电器特点：具有分断能力强、保护特性好、使用安全、有熔断指示等优点，但价格较高、熔体不能单独更换结构：主要由熔管、触刀、夹座、底座等部分组成选用原则：熔断器的选择从熔体电流和熔断器两方面考虑1、熔体电流的选择1)对电炉、照明等负载，熔体的额定电流应略大于或等于负载的额定电流。

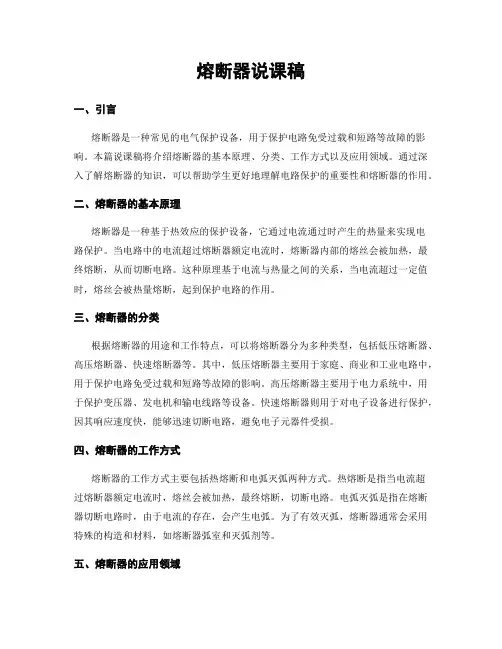

熔断器说课稿一、引言熔断器是一种常见的电气保护设备，用于保护电路免受过载和短路等故障的影响。
本篇说课稿将介绍熔断器的基本原理、分类、工作方式以及应用领域。
通过深入了解熔断器的知识，可以帮助学生更好地理解电路保护的重要性和熔断器的作用。
二、熔断器的基本原理熔断器是一种基于热效应的保护设备，它通过电流通过时产生的热量来实现电路保护。
当电路中的电流超过熔断器额定电流时，熔断器内部的熔丝会被加热，最终熔断，从而切断电路。
这种原理基于电流与热量之间的关系，当电流超过一定值时，熔丝会被热量熔断，起到保护电路的作用。
三、熔断器的分类根据熔断器的用途和工作特点，可以将熔断器分为多种类型，包括低压熔断器、高压熔断器、快速熔断器等。
其中，低压熔断器主要用于家庭、商业和工业电路中，用于保护电路免受过载和短路等故障的影响。
高压熔断器主要用于电力系统中，用于保护变压器、发电机和输电线路等设备。
快速熔断器则用于对电子设备进行保护，因其响应速度快，能够迅速切断电路，避免电子元器件受损。
四、熔断器的工作方式熔断器的工作方式主要包括热熔断和电弧灭弧两种方式。
热熔断是指当电流超过熔断器额定电流时，熔丝会被加热，最终熔断，切断电路。
电弧灭弧是指在熔断器切断电路时，由于电流的存在，会产生电弧。
为了有效灭弧，熔断器通常会采用特殊的构造和材料，如熔断器弧室和灭弧剂等。
五、熔断器的应用领域熔断器广泛应用于各个领域的电路保护中。
在家庭和商业电路中，熔断器常用于保护插座、灯具等设备，避免过载和短路引起的火灾和电器损坏。
在工业领域，熔断器用于保护电动机、控制器、传动装置等设备，确保生产过程的安全和稳定。
在电力系统中，熔断器用于保护变压器、发电机和输电线路等关键设备，以防止电力系统故障引发事故。
六、总结通过本篇说课稿，我们了解了熔断器的基本原理、分类、工作方式以及应用领域。
熔断器作为一种重要的电气保护设备，具有保护电路免受过载和短路等故障的影响的功能。
熔断器优秀教案教案标题：熔断器优秀教案教案背景：在教学过程中，教师的教案起着重要的作用，它是教学活动的计划和组织者。
一个优秀的教案能够帮助教师高效地进行教学，确保学习目标的达成。
本文将提供针对熔断器教学的优秀教案建议和指导，以帮助教师在教学过程中更好地引导学生学习。
教案目标：1. 理解熔断器的工作原理和作用；2. 掌握熔断器的分类和选择方法；3. 能够正确安装和更换熔断器；4. 培养学生的安全意识和实际操作能力。
教学准备：1. 教师准备：教师需要提前了解熔断器的相关知识，并准备相关的教学材料和实物熔断器；2. 学生准备：学生需要提前了解电路基础知识，并准备好相关的学习工具。
教学过程：1. 导入（5分钟）：- 引入熔断器的概念，让学生了解熔断器的作用和重要性；- 通过问题引导，激发学生对熔断器的兴趣和思考。
2. 知识讲解（15分钟）：- 介绍熔断器的工作原理和作用，包括电流过载时熔断器的断开保护；- 分类和选择方法：根据电流大小、断开速度等因素进行分类，并讲解如何选择适合的熔断器；- 安装和更换熔断器的步骤和注意事项。
3. 实验演示（20分钟）：- 进行熔断器的实验演示，让学生亲自操作和观察熔断器的工作过程；- 强调实验中的安全注意事项，教导学生正确使用实验仪器和保护自己的安全。
4. 小组讨论（15分钟）：- 将学生分成小组，让他们讨论熔断器在生活中的应用和重要性；- 鼓励学生分享自己的观点和经验，培养他们的合作和沟通能力。
5. 拓展应用（15分钟）：- 提供一些与熔断器相关的拓展应用题目，让学生运用所学知识解决问题；- 鼓励学生思考熔断器的改进和创新，培养他们的创造力和实践能力。
6. 总结与评价（10分钟）：- 对本节课的内容进行总结，强调熔断器的重要性和应用；- 对学生的表现进行评价，鼓励他们的努力和进步；- 鼓励学生提出问题和反馈意见，以便教师进行教学改进。
教学延伸：1. 鼓励学生进行更多的实验和观察，进一步巩固和应用所学知识；2. 组织学生参观工厂或实地考察，了解熔断器的生产和应用过程；3. 提供更多的案例和故障分析，让学生能够运用所学知识解决实际问题；4. 引导学生进行小研究或设计实验，探索熔断器的改进和创新。
授课教师授课班级三机制授课课时1课时授课形式多媒体授课章节名称第一章熔断器使用教具瓷插式熔断器、螺旋式熔断器（实物）学习目标1、熟悉常用低压熔断器的种类、结构、特点、用途、型号、规格、文字与图形符号。
2、掌握低压熔断器的选用方法和故障处理方法教学重点1、熔断器的用途、常用品种型号、文字与图形符号2、熔断器的选择方法及故障处理教学难点熔断器的主要技术参数教学思路及方法实物观察、讨论法更新、补充、删节内容熔断器的分类课外作业简述异步电动机所用熔断器的选用原则。
导语在日常生活中，我们经常听到保险丝，究竟它为何物？它又如何起到保险作用？今天我们一起探索它授课主要内容或板书设计课题：熔断器一、熔断器的定义：熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
使用时串联在被保护的电路中。
二、熔断器的保护原理：三、熔断器的结构：熔断体、载熔件、底座四、熔断器的参数：额定电压、额定电流、五、熔断器的类型：瓷插式，螺旋式、螺旋式快速熔断器六、熔断器的选用：1）对于普通负载七、熔断器的使用：串联八、课后作业：简述熔断器熔体的选用原则。
课堂教学安排教学过程主要教学内容及步骤熔断器的定义熔断器的结构熔断器的参数熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
使用时串联在被保护的电路中。
1、熔断器的结构与主要技术指标（1）熔断器的结构主要由熔体、安装熔体的熔管和熔座三部分组成。
（2）熔断器的主要技术参数1）额定电压熔断器的额定电压是指能保证熔断器长期正常工作的电压。
2）额定电流熔断器的额定电流是指保证熔断器能长期正常工作的电流。
它与熔体的额定电流是两个不同的概念。
熔体的额定电流是指在规定的工作条件下，长时间通过熔体而熔体不熔断的最大电流值。
通常，一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流值。
3）4）分断能力在规定的使用和性能条件下，熔断器在规定电压下能分断的预期分断电流值。

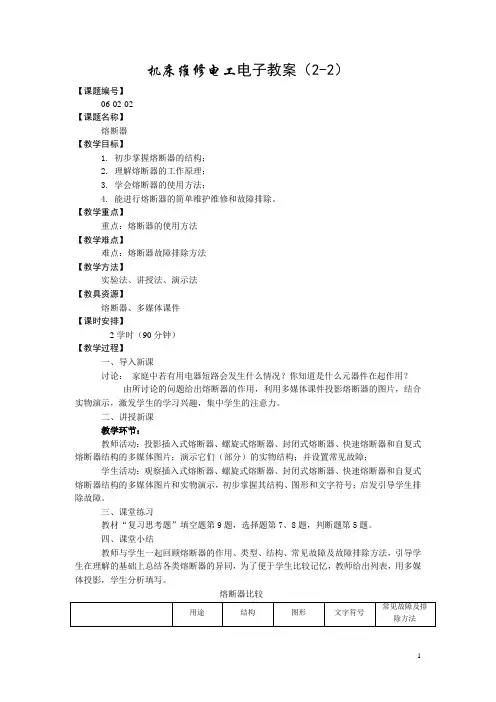

机床维修电工电子教案（2-2）【课题编号】06-02-02【课题名称】熔断器【教学目标】1. 初步掌握熔断器的结构；2. 理解熔断器的工作原理；3. 学会熔断器的使用方法；4. 能进行熔断器的简单维护维修和故障排除。
【教学重点】重点：熔断器的使用方法【教学难点】难点：熔断器故障排除方法【教学方法】实验法、讲授法、演示法【教具资源】熔断器、多媒体课件【课时安排】2学时（90分钟）【教学过程】一、导入新课讨论：家庭中若有用电器短路会发生什么情况？你知道是什么元器件在起作用？由所讨论的问题给出熔断器的作用，利用多媒体课件投影熔断器的图片，结合实物演示，激发学生的学习兴趣，集中学生的注意力。
二、讲授新课教学环节：教师活动：投影插入式熔断器、螺旋式熔断器、封闭式熔断器、快速熔断器和自复式熔断器结构的多媒体图片；演示它们（部分）的实物结构；并设置常见故障；学生活动：观察插入式熔断器、螺旋式熔断器、封闭式熔断器、快速熔断器和自复式熔断器结构的多媒体图片和实物演示，初步掌握其结构、图形和文字符号；启发引导学生排除故障。
三、课堂练习教材“复习思考题”填空题第9题，选择题第7、8题，判断题第5题。
四、课堂小结教师与学生一起回顾熔断器的作用、类型、结构、常见故障及故障排除方法，引导学生在理解的基础上总结各类熔断器的异同，为了便于学生比较记忆，教师给出列表，用多媒体投影，学生分析填写。
熔断器比较五、课后作业1. 教材“复习思考题”简答题第4题；2. 教材“复习思考题”问答题第2题。
【板书设计】【教学后记】。
