二次开发串口通信协议

串口通信协议协议名称：串口通信协议一、引言串口通信协议旨在规范串行通信中数据的传输方式和格式，确保不同设备之间的数据交换能够顺利进行。

本协议适用于使用串口进行数据传输的各种设备和系统。

二、术语定义1. 串口：指计算机或其他设备上的串行通信接口，用于将数据以序列的方式传输。

2. 数据位：指每个数据字节中所包含的位数，常用的取值为5、6、7、8。

3. 停止位：指数据字节之后的额外位数，用于标识数据传输的结束。

4. 校验位：指用于校验数据传输的正确性的额外位数。

5. 波特率：指每秒钟传输的比特数，用于衡量数据传输速率。

6. 帧：指数据传输中的一个完整单元，包括数据位、停止位和校验位。

三、通信协议1. 通信参数设置a. 数据位：默认为8位，可根据实际需求进行设置。

b. 停止位：默认为1位，可根据实际需求进行设置。

c. 校验位：默认为无校验，可根据实际需求进行设置。

d. 波特率：默认为9600bps，可根据实际需求进行设置。

2. 数据帧格式a. 起始位：每个数据帧以一个起始位开始，用于标识数据帧的开始。

b. 数据位：根据通信参数设置的数据位数确定，用于传输实际数据。

c. 停止位：每个数据帧以一个或多个停止位结束，用于标识数据帧的结束。

d. 校验位：可选项，用于校验数据传输的正确性。

3. 通信流程a. 发送端将数据按照数据帧格式进行封装，并通过串口发送。

b. 接收端通过串口接收数据，并按照数据帧格式进行解析。

c. 接收端校验数据的正确性，如果校验失败，则丢弃该数据帧。

d. 接收端将有效数据提取出来进行处理。

四、通信协议示例以下为一个示例，展示了一个基于串口通信的简单数据传输协议。

1. 通信参数设置：数据位：8位停止位：1位校验位：无波特率：9600bps2. 数据帧格式：起始位：1位（固定为0）数据位：8位停止位：1位（固定为1）3. 通信流程：a. 发送端封装数据帧：起始位：0数据位：实际数据停止位：1b. 发送端通过串口发送数据帧。

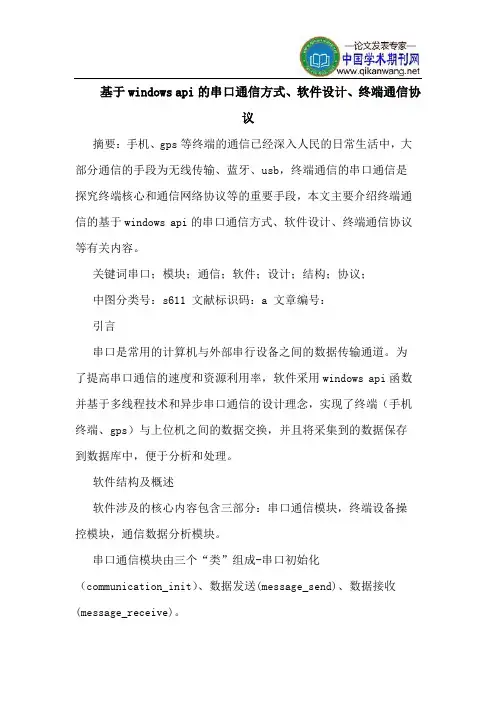

基于windows api的串口通信方式、软件设计、终端通信协议摘要：手机、gps等终端的通信已经深入人民的日常生活中，大部分通信的手段为无线传输、蓝牙、usb，终端通信的串口通信是探究终端核心和通信网络协议等的重要手段，本文主要介绍终端通信的基于windows api的串口通信方式、软件设计、终端通信协议等有关内容。

关键词串口；模块；通信；软件；设计；结构；协议；中图分类号：s611 文献标识码：a 文章编号：引言串口是常用的计算机与外部串行设备之间的数据传输通道。

为了提高串口通信的速度和资源利用率，软件采用windows api函数并基于多线程技术和异步串口通信的设计理念，实现了终端（手机终端、gps）与上位机之间的数据交换，并且将采集到的数据保存到数据库中，便于分析和处理。

软件结构及概述软件涉及的核心内容包含三部分：串口通信模块，终端设备操控模块，通信数据分析模块。

串口通信模块由三个“类”组成-串口初始化（communication_init）、数据发送(message_send)、数据接收(message_receive)。

串口初始化完成对串口关键参数配置后的初始化操作，接收和发送模块分别为单独的功能模块，调用时均会创立独立线程，线程池时刻检索端口连接及忙闲状态，保障数据收发的准确性和稳定性。

软件的组成结构如图 1 所示。

终端设备操控模块，是采用串口向终端发送at指令，以控制终端的行为，目前的at指令能够模拟几乎所有手机按键操作指令，除此以外，at指令亦能够将终端模式打开到专业版本模式下，并且可通过at指令直接获取工程模式下参数。

一般情况下，终端将直接反馈ok，error等信息作为操作执行的回应。

通信数据分析模块是针对特殊终端在非at指令下产生的通信相关数据的收集及分析，能够通过这些数据获悉通信网络的状况。

串口通信模块串口设置界面截图串口的本质功能是作为 cpu 和串行设备间的编码转换器。

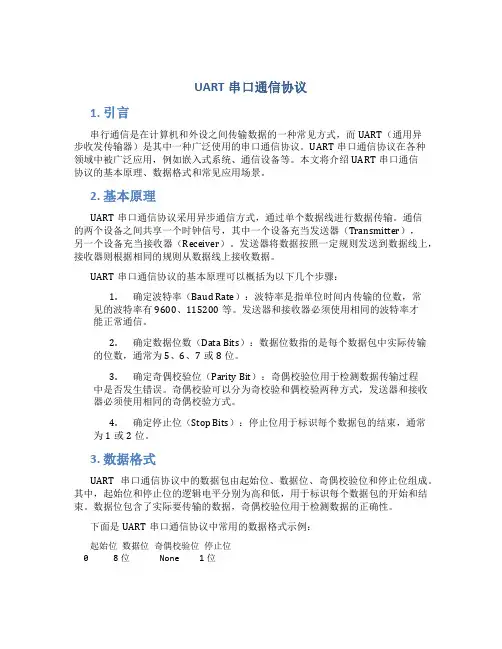

UART串口通信协议1. 引言串行通信是在计算机和外设之间传输数据的一种常见方式，而UART（通用异步收发传输器）是其中一种广泛使用的串口通信协议。

UART串口通信协议在各种领域中被广泛应用，例如嵌入式系统、通信设备等。

本文将介绍UART串口通信协议的基本原理、数据格式和常见应用场景。

2. 基本原理UART串口通信协议采用异步通信方式，通过单个数据线进行数据传输。

通信的两个设备之间共享一个时钟信号，其中一个设备充当发送器（Transmitter），另一个设备充当接收器（Receiver）。

发送器将数据按照一定规则发送到数据线上，接收器则根据相同的规则从数据线上接收数据。

UART串口通信协议的基本原理可以概括为以下几个步骤：1.确定波特率（Baud Rate）：波特率是指单位时间内传输的位数，常见的波特率有9600、115200等。

发送器和接收器必须使用相同的波特率才能正常通信。

2.确定数据位数（Data Bits）：数据位数指的是每个数据包中实际传输的位数，通常为5、6、7或8位。

3.确定奇偶校验位（Parity Bit）：奇偶校验位用于检测数据传输过程中是否发生错误。

奇偶校验可以分为奇校验和偶校验两种方式，发送器和接收器必须使用相同的奇偶校验方式。

4.确定停止位（Stop Bits）：停止位用于标识每个数据包的结束，通常为1或2位。

3. 数据格式UART串口通信协议中的数据包由起始位、数据位、奇偶校验位和停止位组成。

其中，起始位和停止位的逻辑电平分别为高和低，用于标识每个数据包的开始和结束。

数据位包含了实际要传输的数据，奇偶校验位用于检测数据的正确性。

下面是UART串口通信协议中常用的数据格式示例：起始位数据位奇偶校验位停止位0 8位 None 1位在以上示例中，数据位为8位，没有奇偶校验位，停止位为1位。

这种数据格式在许多UART串口通信应用中被广泛使用。

4. 应用场景UART串口通信协议在许多领域中得到了广泛应用，以下是一些常见的应用场景：4.1 嵌入式系统在嵌入式系统中，UART串口通信协议用于与外部设备进行通信。

单片机串口通讯协议在现代电子技术领域中，单片机的应用越来越广泛。

而串口通讯作为单片机与外部设备进行数据交换的重要方式之一，其通讯协议的理解和掌握对于单片机系统的开发至关重要。

什么是串口通讯呢？简单来说，串口通讯就是指数据一位一位地顺序传送。

这种方式就像是一个人在一条窄窄的通道上，依次把东西传递给另一个人。

在单片机中，串口通讯通常使用两根线来实现，一根用于发送数据（TXD），另一根用于接收数据（RXD）。

单片机串口通讯协议主要包含了以下几个关键的要素。

首先是波特率。

波特率就好比是数据传递的速度，它决定了每秒钟传输的比特数。

常见的波特率有 9600、115200 等等。

打个比方，如果把数据比作货物，波特率就是运输货物的车辆速度。

选择合适的波特率非常重要，如果波特率设置不正确，接收方就无法正确地解析发送方传来的数据，就像货物运输速度不匹配，导致接收方无法及时收到或者收到错误的货物。

其次是数据位。

数据位指的是每次传输数据的实际有效位数。

通常有 5 位、6 位、7 位和 8 位等选择。

这就好比是每次运输货物的数量，选择合适的数据位取决于要传输的数据类型和信息量。

然后是停止位。

停止位用于表示一次数据传输的结束。

常见的停止位有 1 位、15 位和 2 位。

停止位就像是运输货物后的一个结束标志，告诉接收方这一批货物已经传输完毕。

还有校验位。

校验位用于检测传输过程中是否出现错误。

常见的校验方式有奇校验、偶校验和无校验。

校验位就像是给货物贴上的一个标签，用于检查货物在运输过程中是否有损坏或者丢失。

在实际的单片机串口通讯中，发送方和接收方需要按照事先约定好的协议设置来进行数据的发送和接收。

比如，发送方设置波特率为9600，数据位为 8 位，停止位为 1 位，无校验位，那么接收方也必须设置相同的参数，才能正确地接收到数据。

为了更好地理解串口通讯协议，我们来看一个简单的例子。

假设我们要通过串口从单片机向电脑发送一个字节的数据 0x55。

串口通讯协议串口通讯协议是一种用于在计算机和外部设备之间进行数据传输的通信协议。

它是通过串行通信接口（串口）将数据以逐位的方式传输。

串口通讯协议通常用于连接计算机和各种外设，如打印机、调制解调器、传感器等。

1. 什么是串口通讯协议？串口通讯协议是一种规定了数据传输格式和通信规则的协议。

它定义了数据帧的结构、数据的编码和解码方式、数据的传输速率等。

串口通讯协议通常由硬件和软件两部分组成。

硬件部分包括串口接口的物理连接、电气特性以及数据线的连接方式。

串口通常包括发送线（TX）、接收线（RX）和地线（GND）。

这些线路通过串口线连接计算机和外设。

软件部分涉及到数据的传输和解析。

在串口通讯中，数据被分为连续的字节，并通过串行方式逐个传输。

发送方将字节一位一位地发送到接收方，接收方则按照事先约定好的规则解析和处理数据。

2. 常见的串口通讯协议2.1 RS-232RS-232是一种常见的串口通讯协议，它定义了串口的物理接口和电气特性。

RS-232通常使用DB9或DB25连接器，并且规定了数据线的连接方式、电平范围等。

2.2 UARTUART（Universal Asynchronous Receiver/Transmitter）是一种通用的异步收发器。

它是实现串口通讯的重要组件，负责将数据从并行格式转换为串行格式，并在发送和接收之间进行时序控制。

UART可以通过调整参数来适应不同的通信需求，如波特率、数据位、停止位和校验位等。

2.3 SPISPI（Serial Peripheral Interface）是一种同步串行通信协议，常用于连接微控制器和外部设备。

SPI使用4条线进行通信，包括时钟线、数据线、主从选择线和片选线。

SPI具有高速传输和多设备连接的优势。

2.4 I2CI2C（Inter-Integrated Circuit）是一种串行通信协议，用于连接集成电路芯片之间的通信。

I2C使用两条线进行通信，一条是时钟线（SCL），另一条是数据线（SDA）。

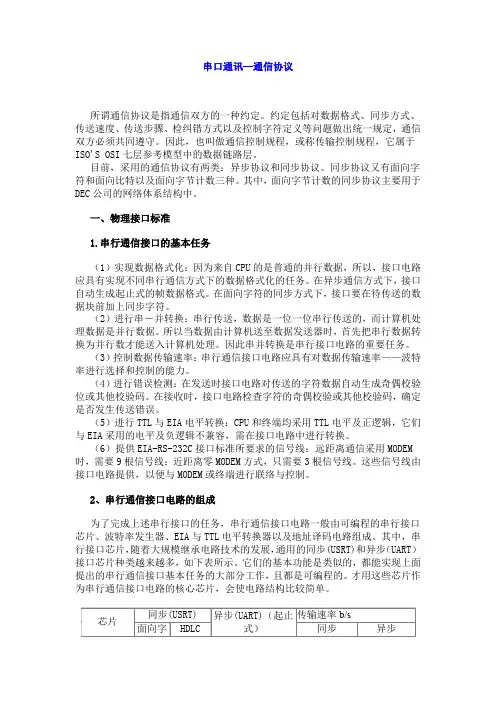

串口通讯—通信协议所谓通信协议是指通信双方的一种约定。

约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守。

因此，也叫做通信控制规程，或称传输控制规程，它属于ISO'S OSI七层参考模型中的数据链路层。

目前，采用的通信协议有两类：异步协议和同步协议。

同步协议又有面向字符和面向比特以及面向字节计数三种。

其中，面向字节计数的同步协议主要用于DEC公司的网络体系结构中。

一、物理接口标准1.串行通信接口的基本任务（1）实现数据格式化：因为来自CPU的是普通的并行数据，所以，接口电路应具有实现不同串行通信方式下的数据格式化的任务。

在异步通信方式下，接口自动生成起止式的帧数据格式。

在面向字符的同步方式下，接口要在待传送的数据块前加上同步字符。

（2）进行串－并转换：串行传送，数据是一位一位串行传送的，而计算机处理数据是并行数据。

所以当数据由计算机送至数据发送器时，首先把串行数据转换为并行数才能送入计算机处理。

因此串并转换是串行接口电路的重要任务。

（3）控制数据传输速率：串行通信接口电路应具有对数据传输速率——波特率进行选择和控制的能力。

（4）进行错误检测：在发送时接口电路对传送的字符数据自动生成奇偶校验位或其他校验码。

在接收时，接口电路检查字符的奇偶校验或其他校验码，确定是否发生传送错误。

（5）进行TTL与EIA电平转换：CPU和终端均采用TTL电平及正逻辑，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。

（6）提供EIA-RS-232C接口标准所要求的信号线：远距离通信采用MODEM 时，需要9根信号线；近距离零MODEM方式，只需要3根信号线。

这些信号线由接口电路提供，以便与MODEM或终端进行联络与控制。

2、串行通信接口电路的组成为了完成上述串行接口的任务，串行通信接口电路一般由可编程的串行接口芯片、波特率发生器、EIA与TTL电平转换器以及地址译码电路组成。

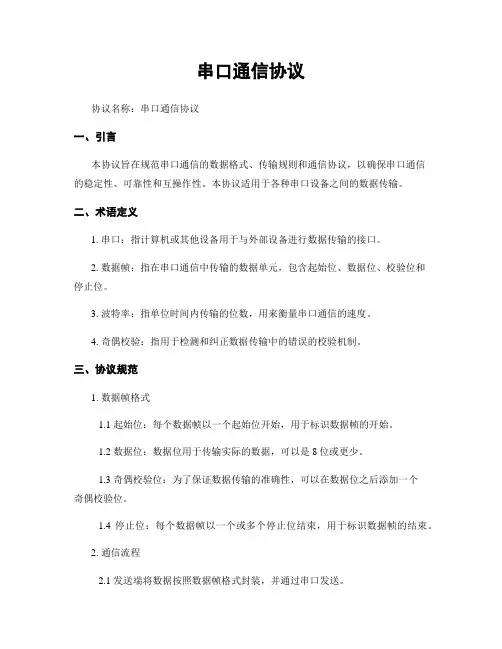

串口通信协议协议名称：串口通信协议一、引言本协议旨在规范串口通信的数据格式、传输规则和通信协议，以确保串口通信的稳定性、可靠性和互操作性。

本协议适用于各种串口设备之间的数据传输。

二、术语定义1. 串口：指计算机或其他设备用于与外部设备进行数据传输的接口。

2. 数据帧：指在串口通信中传输的数据单元，包含起始位、数据位、校验位和停止位。

3. 波特率：指单位时间内传输的位数，用来衡量串口通信的速度。

4. 奇偶校验：指用于检测和纠正数据传输中的错误的校验机制。

三、协议规范1. 数据帧格式1.1 起始位：每个数据帧以一个起始位开始，用于标识数据帧的开始。

1.2 数据位：数据位用于传输实际的数据，可以是8位或更少。

1.3 奇偶校验位：为了保证数据传输的准确性，可以在数据位之后添加一个奇偶校验位。

1.4 停止位：每个数据帧以一个或多个停止位结束，用于标识数据帧的结束。

2. 通信流程2.1 发送端将数据按照数据帧格式封装，并通过串口发送。

2.2 接收端接收到数据后，根据数据帧格式进行解析。

2.3 接收端校验数据的完整性和准确性，如果校验失败，则丢弃该数据。

2.4 接收端根据协议定义的命令或数据进行相应的处理。

2.5 发送端和接收端可以通过握手协议来确认通信的建立和终止。

3. 数据传输规则3.1 发送端和接收端必须使用相同的波特率进行通信。

3.2 发送端和接收端必须使用相同的数据帧格式进行数据传输。

3.3 发送端和接收端必须按照协议规定的顺序发送和接收数据。

3.4 发送端和接收端必须遵守协议规定的通信流程。

四、示例以下是一个基于本协议的串口通信示例：发送端：1. 设置波特率为9600bps。

2. 封装数据帧，包含起始位、数据位、奇偶校验位和停止位。

3. 通过串口发送数据。

接收端：1. 设置波特率为9600bps。

2. 接收串口数据。

3. 根据数据帧格式解析数据。

4. 进行奇偶校验，如果校验失败，则丢弃该数据。

5. 根据协议定义的命令或数据进行相应的处理。

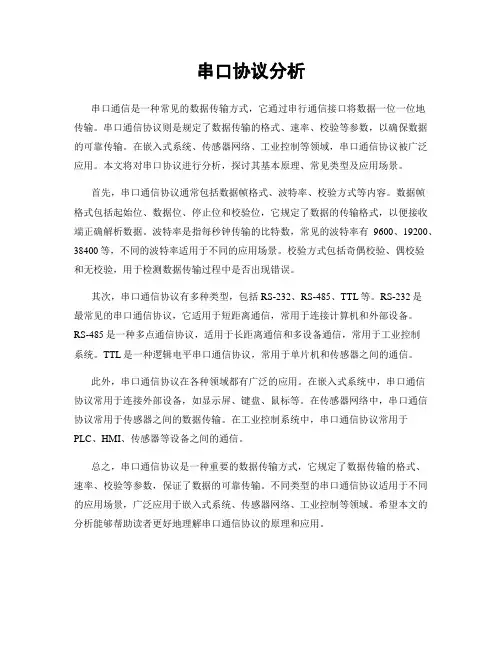

串口协议分析串口通信是一种常见的数据传输方式，它通过串行通信接口将数据一位一位地传输。

串口通信协议则是规定了数据传输的格式、速率、校验等参数，以确保数据的可靠传输。

在嵌入式系统、传感器网络、工业控制等领域，串口通信协议被广泛应用。

本文将对串口协议进行分析，探讨其基本原理、常见类型及应用场景。

首先，串口通信协议通常包括数据帧格式、波特率、校验方式等内容。

数据帧格式包括起始位、数据位、停止位和校验位，它规定了数据的传输格式，以便接收端正确解析数据。

波特率是指每秒钟传输的比特数，常见的波特率有9600、19200、38400等，不同的波特率适用于不同的应用场景。

校验方式包括奇偶校验、偶校验和无校验，用于检测数据传输过程中是否出现错误。

其次，串口通信协议有多种类型，包括RS-232、RS-485、TTL等。

RS-232是最常见的串口通信协议，它适用于短距离通信，常用于连接计算机和外部设备。

RS-485是一种多点通信协议，适用于长距离通信和多设备通信，常用于工业控制系统。

TTL是一种逻辑电平串口通信协议，常用于单片机和传感器之间的通信。

此外，串口通信协议在各种领域都有广泛的应用。

在嵌入式系统中，串口通信协议常用于连接外部设备，如显示屏、键盘、鼠标等。

在传感器网络中，串口通信协议常用于传感器之间的数据传输。

在工业控制系统中，串口通信协议常用于PLC、HMI、传感器等设备之间的通信。

总之，串口通信协议是一种重要的数据传输方式，它规定了数据传输的格式、速率、校验等参数，保证了数据的可靠传输。

不同类型的串口通信协议适用于不同的应用场景，广泛应用于嵌入式系统、传感器网络、工业控制等领域。

希望本文的分析能够帮助读者更好地理解串口通信协议的原理和应用。

串口通讯协议
串口通讯协议是指在串行通讯中，设备之间进行数据交换时所遵循的规则和约定。

在现代计算机和嵌入式系统中，串口通讯协议被广泛应用于各种设备之间的数据传输，如传感器、显示器、打印机等。

本文将介绍串口通讯协议的基本概念、常见协议类型和应用场景。

首先，串口通讯协议可以分为同步和异步两种类型。

同步传输是指发送端和接
收端通过时钟信号来同步数据传输，而异步传输则是通过起始位、停止位和数据位来进行同步。

在实际应用中，异步传输更为常见，因为它具有灵活性高、成本低的优点。

而同步传输则通常用于高速数据传输和长距离通讯。

其次，串口通讯协议还包括多种标准，如RS-232、RS-485、UART等。

RS-
232是最早的串口通讯标准之一，它定义了串口通讯的物理接口和信号电平。

RS-485则是一种多点通讯标准，适用于多个设备之间的数据传输。

而UART则是通用异步收发传输器，它是实现串口通讯的芯片级别的实现。

在实际应用中，串口通讯协议被广泛用于各种领域。

比如在工业控制系统中，
各种传感器和执行器通过串口通讯协议与主控制器进行数据交换，实现自动化生产。

在嵌入式系统中，串口通讯协议也被用于外围设备和主控制器之间的数据传输。

此外，在通讯设备中，如调制解调器、路由器等，串口通讯协议也扮演着重要的角色。

总之，串口通讯协议作为设备之间数据交换的规则和约定，在现代计算机和嵌
入式系统中扮演着重要的角色。

通过了解串口通讯协议的基本概念、常见类型和应用场景，我们可以更好地理解和应用串口通讯技术，为各种设备之间的数据传输提供可靠的基础。

串口通讯协议书范本甲方（提供方）：_______________________地址：_________________________________联系电话：_____________________________法定代表人（或授权代表）：_____________乙方（接收方）：_______________________地址：_________________________________联系电话：_____________________________法定代表人（或授权代表）：_____________鉴于甲方拥有串口通讯技术及相关设备，乙方需要使用该技术进行数据传输，双方本着平等互利的原则，经友好协商，就串口通讯技术的使用达成如下协议：第一条定义1.1 串口通讯：指通过串行接口进行数据传输的一种通讯方式。

1.2 通讯协议：指双方约定的用于规范数据传输格式和流程的规则。

第二条协议目的2.1 本协议旨在明确双方在串口通讯技术使用过程中的权利、义务和责任，确保数据传输的安全性、准确性和效率。

第三条技术提供3.1 甲方负责提供符合本协议约定的串口通讯技术及相关设备，并保证其正常运行。

3.2 甲方应向乙方提供必要的技术支持和培训，确保乙方能够正确使用串口通讯技术。

第四条技术使用4.1 乙方应按照甲方提供的通讯协议进行数据传输，不得擅自更改通讯协议或使用非授权的通讯方式。

4.2 乙方应确保其传输的数据内容合法、准确，不得传输违法或侵权信息。

第五条保密条款5.1 双方应对在本协议执行过程中知悉的对方商业秘密和技术秘密负有保密义务，未经对方书面同意，不得向第三方披露。

5.2 保密义务在本协议终止后仍然有效。

第六条违约责任6.1 如一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。

6.2 因不可抗力导致任何一方不能履行或完全履行本协议的，该方应及时通知对方，并提供相应的证明，双方应协商解决。

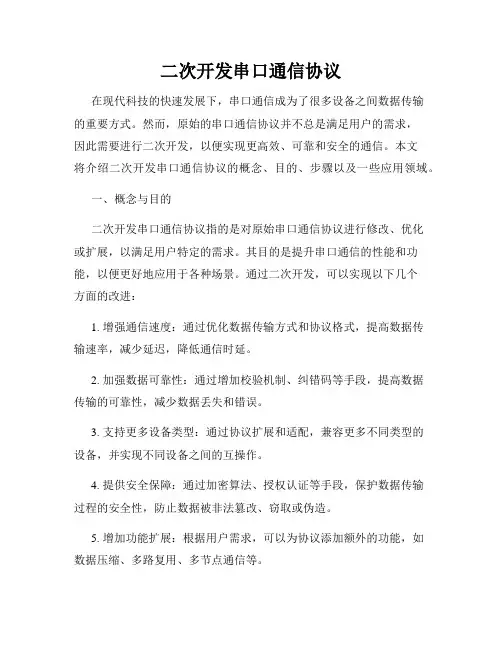

二次开发串口通信协议在现代科技的快速发展下，串口通信成为了很多设备之间数据传输的重要方式。

然而，原始的串口通信协议并不总是满足用户的需求，因此需要进行二次开发，以便实现更高效、可靠和安全的通信。

本文将介绍二次开发串口通信协议的概念、目的、步骤以及一些应用领域。

一、概念与目的二次开发串口通信协议指的是对原始串口通信协议进行修改、优化或扩展，以满足用户特定的需求。

其目的是提升串口通信的性能和功能，以便更好地应用于各种场景。

通过二次开发，可以实现以下几个方面的改进：1. 增强通信速度：通过优化数据传输方式和协议格式，提高数据传输速率，减少延迟，降低通信时延。

2. 加强数据可靠性：通过增加校验机制、纠错码等手段，提高数据传输的可靠性，减少数据丢失和错误。

3. 支持更多设备类型：通过协议扩展和适配，兼容更多不同类型的设备，并实现不同设备之间的互操作。

4. 提供安全保障：通过加密算法、授权认证等手段，保护数据传输过程的安全性，防止数据被非法篡改、窃取或伪造。

5. 增加功能扩展：根据用户需求，可以为协议添加额外的功能，如数据压缩、多路复用、多节点通信等。

二、二次开发步骤二次开发串口通信协议的过程可以分为以下几个关键步骤：1. 确定需求：针对具体应用场景和需求，明确二次开发的目标以及需要改进的功能。

例如，是提升通信速度还是加强数据可靠性。

2. 原始协议分析：对现有的串口通信协议进行全面的分析和了解，包括协议格式、通信规则、校验机制等。

这有助于找出协议存在的问题和改进的空间。

3. 设计优化方案：根据需求和分析结果，设计相应的优化方案。

可以是通过修改原始协议格式，增加校验机制，或者引入新的通信策略等。

4. 编程实现：利用编程语言，针对所选择的优化方案进行代码实现。

这可能涉及到串口通信库的调用、数据处理、协议解析等。

5. 功能测试与调试：对二次开发后的协议进行全面的功能测试和调试，确保通信的稳定性、可靠性和性能。

同时，根据测试结果进行必要的优化和调整。

两个开发板之间的通信串口协议嗨，朋友！今天咱们来聊聊两个开发板之间的通信串口协议，这可真是个超级有趣又非常实用的东西呢！你看啊，开发板就像是两个小小的智能世界，每个开发板都有自己的“想法”和要做的事情。

但是呢，有时候它们需要合作，就像两个人要一起完成一个大项目一样。

这时候，串口协议就像是它们之间的特殊“语言”，让它们能够互相交流、传递信息。

我有个朋友，他叫小李，是个特别痴迷于开发板的家伙。

有一次，他想让两个开发板协同工作，一个开发板负责收集传感器的数据，像温度、湿度之类的，另一个开发板呢，要根据这些数据去控制一些设备，比如说风扇或者灯泡。

可是刚开始的时候，这两个开发板就像两个来自不同星球的生物，根本无法理解对方。

那怎么办呢？这就轮到串口协议闪亮登场啦！串口协议有很多种类型，就像世界上有各种各样的语言一样。

最常见的有UART（通用异步收发传输器）串口协议。

这个协议啊，就像是一种简单又有效的“密码本”。

它规定了数据怎么在开发板之间传输。

比如说，数据是以什么样的格式发送出去的，每个字节的数据应该怎么排列，是先高位还是先低位。

这就好比我们写信一样，要有一定的格式，不然对方收到了也看不懂啊。

我记得小李在设置UART串口协议的时候，那可是费了好大的劲儿。

他得确定波特率，波特率是什么呢？简单来说，就像是说话的速度。

如果两个开发板的波特率设置得不一样，那就好比一个人说得特别快，另一个人说得特别慢，根本没法好好交流。

他一边看着开发板的手册，一边在代码里调整参数，嘴里还不停地嘟囔着：“哎呀，这可真让人头疼！”除了波特率，还有数据位、停止位和奇偶校验位。

数据位就像是我们说话里真正有用的字词，停止位就像是一句话说完后的停顿，奇偶校验位呢，就像是给我们说的话加上一个小检验码，看看有没有传错。

这就好比我们在传小纸条的时候，在纸条的末尾加个小记号，收到的人一看这个记号就知道纸条有没有被改过。

再说说另一个朋友小王吧，他也在搞开发板的项目。

串口协议书范本甲方（串口通信设备提供方）：地址：联系电话：法定代表人：乙方（串口通信设备使用方）：地址：联系电话：法定代表人：鉴于甲方拥有串口通信设备及相关技术，乙方需要使用该设备进行数据通信，双方本着互惠互利的原则，经协商一致，特制定本串口通信协议书。

第一条：设备提供甲方同意向乙方提供串口通信设备，并保证该设备符合双方约定的技术参数和性能要求。

第二条：技术参数串口通信设备的技术参数如下：- 波特率：________- 数据位：________- 停止位：________- 奇偶校验：________- 流控制：_______第三条：设备维护甲方负责设备的定期维护和故障排除，确保设备正常运行。

第四条：技术支持甲方提供必要的技术支持，帮助乙方解决使用过程中遇到的技术问题。

第五条：保密条款双方应对本协议内容及串口通信技术保密，未经对方书面同意，不得向第三方披露。

第六条：违约责任如任何一方违反本协议约定，应承担相应的违约责任，并赔偿对方因此遭受的损失。

第七条：协议变更本协议一经双方签字盖章后生效，任何变更需经双方协商一致，并以书面形式确认。

第八条：争议解决双方因履行本协议发生争议，应首先通过友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。

第九条：其他本协议未尽事宜，双方可另行协商解决。

第十条：协议生效本协议一式两份，甲乙双方各执一份，自双方签字盖章之日起生效。

甲方（盖章）：法定代表人（签字）：日期：____年__月__日乙方（盖章）：法定代表人（签字）：日期：____年__月__日请注意，以上内容仅为串口通信协议书的范本，具体条款应根据实际情况进行调整和完善。

在签订正式协议前，建议双方咨询法律专业人士，确保协议的合法性和有效性。

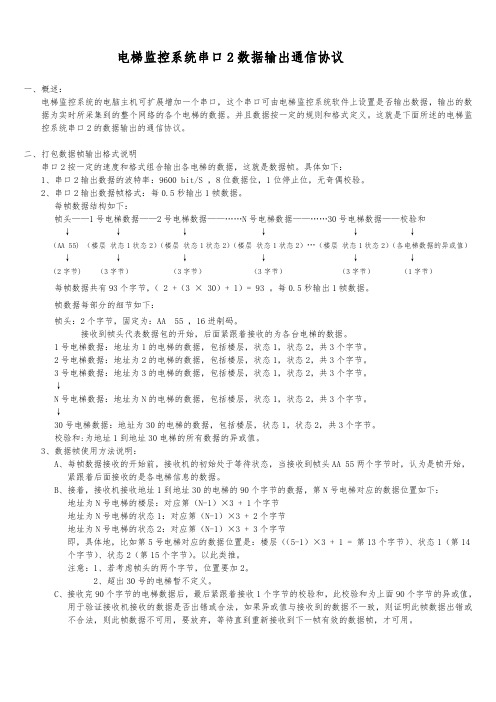

电梯监控系统串口2数据输出通信协议一、概述：电梯监控系统的电脑主机可扩展增加一个串口，这个串口可由电梯监控系统软件上设置是否输出数据，输出的数据为实时所采集到的整个网络的各个电梯的数据。

并且数据按一定的规则和格式定义。

这就是下面所述的电梯监控系统串口2的数据输出的通信协议。

二、打包数据帧输出格式说明串口2按一定的速度和格式组合输出各电梯的数据，这就是数据帧。

具体如下：1、串口2输出数据的波特率：9600 bit/S ，8位数据位，1位停止位，无奇偶校验。

2、串口2输出数据帧格式：每0.5秒输出1帧数据。

每帧数据结构如下：帧头——1号电梯数据——2号电梯数据——……N号电梯数据——……30号电梯数据——校验和↓↓↓↓↓↓（AA 55) （楼层状态1状态2）（楼层状态1状态2）（楼层状态1状态2）…（楼层状态1状态2）（各电梯数据的异或值）↓↓↓↓↓↓（2字节) （3字节）（3字节）（3字节）（3字节）（1字节）每帧数据共有93个字节，（ 2 +（3 × 30）+ 1）= 93 。

每0.5秒输出1帧数据。

帧数据每部分的细节如下：帧头：2个字节，固定为：AA 55 ，16进制码。

接收到帧头代表数据包的开始，后面紧跟着接收的为各台电梯的数据。

1号电梯数据：地址为1的电梯的数据，包括楼层，状态1，状态2，共3个字节。

2号电梯数据：地址为2的电梯的数据，包括楼层，状态1，状态2，共3个字节。

3号电梯数据：地址为3的电梯的数据，包括楼层，状态1，状态2，共3个字节。

↓N号电梯数据：地址为N的电梯的数据，包括楼层，状态1，状态2，共3个字节。

↓30号电梯数据：地址为30的电梯的数据，包括楼层，状态1，状态2，共3个字节。

校验和:为地址1到地址30电梯的所有数据的异或值。

3、数据帧使用方法说明：A、每帧数据接收的开始前，接收机的初始处于等待状态，当接收到帧头AA 55两个字节时，认为是帧开始，紧跟着后面接收的是各电梯信息的数据。

RS-WS-YJ 485型变送器二次开发说明我公司RS-WS-YJ系列产品默认地址为001，波特率4800 无校验8位数据位1位停止位。

1、通讯说明：（1）数据格式为1个起始位﹑8个数据位﹑无校验﹑1个停止位。

为避免通讯冲突，仪表都处于侦听方式。

计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。

发送结束后仪表又处于侦听方式。

同一系统中，仪表地址不能相同，波特率要一致。

（2）该设备采用标准Modbus-RTU通讯协议，使用其中的03、06号命令，几乎能和所有的组态软件连接，可以连接组态王、力控、世纪星、Fix、InTouch 等国内国际的组态软件，省去了用户连接软件的烦恼。

在使用组态软件时，须选用的设备为modicon(莫迪康)的PLC，Modbus-RTU地址型，数据为16位有符号整形，原始值为实际值扩大10倍，比如原始值1005，代表实际值100.5。

使用组态王寄存器从40001开始，支持03、06功能号,其中读寄存器采用功能码03，写寄存器采用功能码06。

寄存器对应表(对应的具体含义请参见操作说明的设置部分)MODBUS寄存器地址（10进制）组态王地址内容说明0 40001 湿度测量值（只读）1 40002 温度测量值（只读）2 40003内置蜂鸣器状态（读写）比如：正常是0，报警是1；当报警=1的时候，可以通过软件写个0，使蜂鸣器停止报警。

12 40013 温度上限报警值（读写）13 40014 温度下限报警值（读写）14 40015 湿度上限报警值（读写）15 40016 湿度下限报警值（读写）16 40017 温度修正-30.0~30.0（读写）17 40018 湿度修正-30.0~30.0（读写）18 40019 温度回差0~30.0（读写）19 40020 湿度回差0~30.0（读写）。

LSC系列控制板通信协议V1.1串口通信，波特率9600帧头数据长度指令参数0x55 0x55 Length Cmd Prm 1…Prm N帧头：连续收到两个0x55 ,表示有数据包到达。

数据长度：等于参数个数N 加一个指令加数据长度本身占用的一个字节长度，即数据长度Length等于参数N + 2指令：各种控制指令参数：除指令外需要补充的控制信息。

一：用户主动给控制板发送数据部分用户的发送数据引脚接到控制板的RX插针上，当然用户的控制系统还要跟控制板进行共地（GND）,如果用户发送正确数据到控制板，那么控制板上的蓝色LED2灯会闪一下，表明已经接收到正确数据。

如果发送的是错误数据，那么蓝色LED2灯不会有任何反应，保持常亮，蜂鸣器会“滴，滴”响两声，提示用户发送数据错误1. 指令名CMD_ SERVO_MOVE 指令值3 数据长度Length：说明：控制任意个舵机的转动，数据长度Length =控制舵机的个数×3+5参数1：要控制舵机的个数参数2：时间低八位参数3：时间高八位参数4：舵机ID号参数5：角度位置低八位参数6：角度位置高八位参数......：格式与参数4,5,6相同，控制不同ID的角度位置。

举例：1，比如控制1号舵机在1000ms内转到2000的位置帧头数据长度指令参数0x55 0x55 0x08 0x03 0x01 0xE8 0x03 0x01 0xD0 0x07 2，比如控制2和9号舵机在800ms内2号转到1200的位置，9号转到2300的位置帧头数据长度指令参数0x55 0x55 0x0B 0x03 0x02 0x20 0x03 0x02 0xB0 0x04 0x09 0xFC 0x08 2. 指令名CMD _ACTION_GROUP_RUN 指令值6 数据长度(Length)值：5说明：控制动作组运行，前提是该动作组已经下载到控制板。

可以控制动作组运行的次数，如果想让该动作组一直运行，则次参数值为0代表无限次参数1：要运行的动作组的编号参数2：动作组要运行的次数低八位参数3：动作组要运行的次数高八位举例：1，比如控制8号动作组运行1次帧头数据长度指令参数0x55 0x55 0x05 0x06 0x08 0x01 0x002，比如控制2号动作组运行无数次帧头数据长度指令参数0x55 0x55 0x05 0x06 0x02 0x00 0x003. 指令名CMD _ACTION_GROUP_STOP 指令值7 数据长度(Length)值：2说明：停止正在运行的动作组。

串口文件传输协议篇一：串口通讯协议串口通信的概念非常简单，串口按位（bit）发送和接收字节。

尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

目录 1什么是串口2什么是RS-2323什么是RS-4224什么是RS-4855什么是握手b，数据位：这是衡量通信中实际数据位的参数。

当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。

如何设置取决于你想传送的信息。

比如，标准的ASCII码是0～127（7位）。

扩展的ASCII码是0～255（8位）。

如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。

每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。

由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。

c，停止位：用于表示单个包的最后一位。

典型的值为1，1.5和2位。

由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。

因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。

适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

d，奇偶校验位：在串口通信中一种简单的检错方式。

有四种检错方式：偶、奇、高和低。

当然没有校验位也是可以的。

对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。

例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。

如果是奇校验，校验位为1，这样就有3个逻辑高位。

高位和低位不真正的检查数据，简单置位逻辑高或者逻辑低校验。

这样使得接收设备能够知道一个位的状态，有机会判断是否有噪声干扰了通信或者是否传输和接收数据是否不同步。

2什么是RS-232RS-232（ANSI/EIA-232标准）是IBM-PC及其兼容机上的串行连接标准。

Arduino教程五: 串口输出Arduino, 教程No Comments »在许多实际应用场合中我们会要求在Arduino和其它设备之间实现相互通信，而最常见通常也是最简单的办法就是使用串行通信。

在串行通信中，两个设备之间一个接一个地来回发送数字脉冲，它们之间必须严格遵循相应的协议以保证通信的正确性。

在PC机上上最常见的串行通信协议是RS-232串行协议，而在各种微控制器（单片机）上采用的则是TTL 串行协议。

由于这两者的电平有很大的不同，因此在实现PC机和微控制器的通信时，必须进行相应的转换。

完成RS-232电平和TTL电平之间的转换一般采用专用芯片，如MAX232等，但在Arduino上是用相应的电平转换电路来完成的。

根据Arduino的原理图我们不难看出，ATmega的RX和TX引脚一方面直接接到了数字I/O端口的0号和1号管脚，另一方面又通过电平转换电路接到了串口的母头上。

因此，当我们需要用Arduino与PC机通信时，可以用串口线将两者连接起来；当我们需要用Arduino与微控制器（如另一块Arduino）通信时，则可以用数字I/O端口的0号和1号管脚。

串行通信的难点在于参数的设置，如波特率、数据位、停止位等，在Arduino语言可以使用Serial.begin()函数来简化这一任务。

为了实现数据的发送，Arduino则提供了Serial.print()和Serial.println()两个函数，它们的区别在于后者会在请求发送的数据后面加上换行符，以提高输出结果的可读性。

在这一实验中没有用到额外的电路，我们只需要用串口线将Arduino和PC机连起来就可以了，相应的代码为：void setup() {Serial.begin(9600);}void loop() {Serial.println("Hello World!");delay(1000);}在将工程下载到Arduino模块中之后，在Arduino集成开发环境的工具栏中单击“Serial Monitor”控制，打开串口监视器：接着将波特率设置为9600，即保持与工程中的设置相一致：如果一切正常，此时我们就可以在Arduino集成开发环境的Console窗口中看到串口上输出的数据了：为了检查串口上是否有数据发送，一个比较简单的办法是在数字I/O端口的1号管脚（TX）和5V电源之间接一个发光二极管，如下面的原理图所示：这样一旦Arduino在通过串口向PC机发送数据时，相应的发光二极管就会闪烁，实际应用中这是一个非常方便的调试手段;-)。
