HP LaserJet 5000 机器(简化)

  • 格式：doc
  • 大小：30.00 KB
  • 文档页数：8

HP LaserJet 5000 机器一、机器介绍：HP LaserJet 5000激光网络打印机以其噪音小、分辨率高（1200dpi）、打印速度快（16页/分钟，首页仅需12.2秒）、打印幅面宽（312×470毫米）、连接/使用方便、扩充性强（最大内存容量100MB）、打印容量大（一个鼓粉盒可打印10000页，系统默认值）、售后服务周到等优点而深受各行业的欢迎。

其机芯采用的是CANON 880。

该款机器生产于1998年4月，目前此系列有四种型号：HP LaserJet 5000 LE，HP LaserJet 5000，HP LaserJet 5000N，HP LaserJet 5000GN。

其配置区别见下表：二、下面咱们具体认识一下HP LsaerJet 5000 打印机。

（一）我们来认识一下HP 5000 机器的控制面板：控制面板上有3个指示灯：Ready-------表示打印机已经准备开始打印；Data----------表示打印机正在处理打印数据；注意灯―――表示打印机报错；控制面板上还有六个按键，下面分别介绍一下它们各自的作用：GO------ 打印机是联机还是未联机；打印数据的缓冲；可以清除过多的打印数据和联接打印机；允许打印机在报错（包括纸的型号，尺寸）的情况继续打印；确认手动进纸的请求；越过从纸盒1进纸的模式；退出菜单模式Cancel Job――在打印机处理数据的时候取消取消打印机的工作；Meun----- 可以进入控制面板的菜单部分，按下右边的按钮是先前的，按下左边的按钮是向后的；Item----- 可以进入菜单的条目；－Value＋――可以进入所选条目的值，按下右边表示增加，按下左边表示减少；Select――――保存所选菜单条目的信息；可以打印来自控制面板的信息；（二）下面介绍一下这款机器的成像系统：HP LaserJet 5000 打印机的成像系统主要有：硒鼓，加热组件等组成,硒鼓可以说是成像系统的核心部件，加热组件主要负责把碳粉熔化到纸纤维里面。

1.硒鼓在成像过程中扮演了很重要的作用，可以说是成像系统的核心部件，2.激光器容易老化，这部分比较容易出现的故障是：激光器的门没有完全打开，会导致打印白页；如果激光器的镜片脏了，会导致打印浅的现象出现；下面我们具体看一下HP 5000 激光器的结构：我们在清洁激光器的时候，用棉花蘸着酒精，轻轻擦拭几个扫描镜，透镜，反射镜片酒酿可以了，但是不要移动他们的位置，因为激光器是一个很精密的仪器，有小的误差就会导致打印样张出现很大的问题！3.加热组件是负责将碳粉熔化到纸纤维里面，这里需要提醒大家的是：HP 5000和HP 5100 的定影膜不是通用的，也就是说HP 5000 的定影膜不能用在HP 5100 上；HP 5000 的陶瓷片有薄片和厚片之分，希望大家在更换的时候注意；定影组件容易出现的故障是：定影不牢（有可能是定影膜或陶瓷片出现了问题），在加热组件位置卡纸（有可能是定影膜不转或传感器出现了问题）下图是打印纸通过加热组件的时候一个示意图：(三)、下面介绍一下HP 5000 机器的走纸系统：1.PS401——纸盒一测纸传感器2.PS301——纸盒二测纸传感器3.PS403——注册传感器4.PS402——页顶传感器5.PS302——宽度传感器6.PSI306——出纸传感器7.PS303——纸面向上传感器8.PS307——出纸仓满传感器9.SW403～SW406——检测纸盒打印纸幅面传感器下面我们介绍一下纸盒1的走纸过程：1.首先纸盒1的测纸传感器检测到纸盒1有纸；2.当打印机发出要打印的命令时，CPU开始驱动纸盒1的搓纸离合器开始工作，（这时打印机的主马达，激光扫描马达开始工作，打印机准备打印）3.纸盒1进纸组件的凸轮开始旋转，搓纸轮开始旋转，将1张纸完全卷入，其他的纸张则离开取纸分离垫，也就是说只有1张纸进入打印机4.纸张通过注册传感器（PS403），停在注册辊那，以矫正纸的歪斜5.然后打印机驱动注册辊离合器，通过转印，分离，定影（通过定影组件部分），最后到达出纸仓我们再看一下纸盒2的走纸路径：（四）故障排除HP LaserJet 5000系列常见故障与排除(一)HP LaserJet 5000系列的人机界面也非常友好,其菜单管理层次分明,便于操作。

下面我们将分期全面介绍该系列激光打印机的常见故障及排除。

1．电源保护或控制面板无显示故障可能原因故障排除--------------------------------------------------------------------------------------------------------------------1)电源是否打开确定电源已被正确打开（包括开关导杆已被复位）-------------------------------------------------------------------------------------------------------------------2)交直流电是否有输出确定电源、加热组件完好，必要时需更换--------------------------------------------------------------------------------------------------------------------3)风扇是否转动如果风扇不转动：1) 关掉电源,去掉接口板和所有的附带的送纸器;2) 确定风扇被正确连接到DC控制组件上;3) 打开电源,检查风扇是否运转。

如果风扇还不转动,建议采取以下步骤:1) 更换风扇;2) 更换电源。

如果风扇转动,但控制面板仍无显示:（1）作一个启动自检,如果自检成功,建议采取以下步骤:1. 重新按装控制面板;2. 更换控制面板组件;3. 更换接口板;4. 更换接入控制面板的电缆（2）自检不成功,更换电源大多数情况下，我们可以通过面板的显示，迅速找出故障原因，这也是HP LaserJet 5000 系列人机界面友好的一个体现。

下面的列表为常见的错误代码及其解释。

13.1 paper jam或13.2 paper jam 是打印纸在送纸部分被延迟或停止。

解除方法1) 确定纸盒被正确安装;2) 确定送纸部分没有阻碍物;3) 检查PS402、PS403是否正常工作,必要时需更换相关传感器。

13.5 paper jam 或13.6 paper jam 是打印纸在加热组件部分被延迟或停止。

解除方法1) 确定转印辊和传送皮带能正常工作;2) 确定输纸路径没有阻碍物;3) 检查PS1307是否正常工作,必要时需更换此传感器13.10 paper jam 是打印纸在吸纸区被延迟或卡住解除方法：1) 检查送纸器的送纸部分是否有阻碍物;2) 检查送纸器中PS1701、PS1703传感器是否复位，必要时，更换相关传感器13.20 paper jam或13.21 paper jam 是打印纸被卡在输纸路径上或打印机上盖被打开。

解除方法：1) 检查整个输纸路径,清除阻碍物;2) 检查所有的输纸部件是否复位(包括上盖是否盖上);3) 检查输纸路径上的所有传感器是否复位,必要时需更换20 insuffient memory 是打印机接受太多的数据,超出了打印机的内存范围。

解除方法1) 按[GO]按钮,继续打印(部分打印内容可能丢失)；2) 增加打印机内存21 page too comlex是打印的内容太复杂。

解除方法：1) 按[GO]按钮,继续打印(部分打印内容可能丢失)；2) 将PAGE PROTECT值设置为AUTO22 EIOхbuffer overflow是送到指定的EIO外设的数据太多。

解除方法：按[GO]按钮清除此信息（传送的数据也将会丢失）13.5 paper jam 或13.6 paper jam 是打印纸在加热组件部分被延迟或停止。

解除方法：1) 确定转印辊和传送皮带能正常工作;2) 确定输纸路径没有阻碍物;3) 检查PS1307是否正常工作,必要时需更换此传感器13.10 paper jam 是打印纸在吸纸区被延迟或卡住。

解除方法1) 检查送纸器的送纸部分是否有阻碍物;2) 检查送纸器中PS1701、PS1703传感器是否复位，必要时，更换相关传感器13.20 paper jam或13.21 paper jam 是打印纸被卡在输纸路径上或打印机上盖被打开。

解除方法：1) 检查整个输纸路径,清除阻碍物;2) 检查所有的输纸部件是否复位(包括上盖是否盖上);3) 检查输纸路径上的所有传感器是否复位,必要时需更换20 insuffient memory 是打印机接受太多的数据,超出了打印机的内存范围。

解除方法：1) 按[GO]按钮,继续打印(部分打印内容可能丢失)；2) 增加打印机内存21 page too comlex是打印的内容太复杂。

解除方法：1) 按[GO]按钮,继续打印(部分打印内容可能丢失)；2) 将PAGE PROTECT值设置为AUTO22 EIOхbuffer overflow 是送到指定的EIO外设的数据太多。

解除方法按[GO]按钮清除此信息（传送的数据也将会丢失）41.3 UNEXPECTED PAPER SIZE 是打印纸型号设置不匹配。

解除方法：正确设置打印纸的型号50.* FUSER ERROR 是加热组件错误,其*值表示如下:1 加热温度偏低2 加热组件预热保护3 加热温度偏高4 电源电压不稳5 加热组件不匹配解除方法：1. 关掉电源,20分钟后再开机;2. 重新安装加热组件;3. 关掉电源,取出加热组件,检查J1307-1和J1307-2以及J1308-1和J1308-2 是否相通,如不通,更换另热组件51.* PRINTER ERROR是激光扫描错误,*值表示如下:1 激光器检测错误2 激光器错误解除方法：1 重新启动;2 重新安装激光器及相连的电缆线;3 更换激光器52.* PRINTER ERROR是激光器扫描速度不匹配,*值表示如下:1 扫描启动错误2 扫描旋转错误解除方法：1 重新启动;2 重新安装激光器及相连的电缆线;3 更换激光器ERROR 是附加内存错误,其中xyz的含义如下:X=DIMM类型0=ROM1=RAMy=设备位置1-3表示错误的内存插槽位置zz=错误号0=不支持安装的内存1=不兼容安装的内存2=不支持安装内存的型号3=RAM检测失败4=超过最大RAM的范围5=超过最大ROM的范围6=无效的DIMM速度7=DIMM报错误信号8=DIMM RAM奇偶校验错误9=ROM地址映射错误10=DIMM地址冲突11=PDC XROM超出范围12=无法完成内存缓冲解除方法：1 关掉电源,重新安装插入的内存;2 交换插入内存的位置;3 更换产生错误的内存55 PRINTER ERROR是内部通讯错误解除方法：1.检查电源位置2.更换接口板3.更换DC控制板56 * PRINTER ERROR是临时打印错误，*值表示：1.不正确的输入或错误的附加设备被连接2.不正确的输出解除方法：1.重新启动打印机；2.检查打印机的配置；3.校正连接的附加设备57 PRINTER ERROR 是风扇错误解除方法：1.检查打印机的风扇是否被正确的接入以及是否被阻碍物卡住；2.更换风扇59.* PRINTER ERROR是马达错误,*值表示如下:0 马达错误1 马达启动错误2 马达运转错误解除方法：1.重新启动打印机；2.确定各连接齿轮能正常运转;3.确定连接马达的电缆被正确插入4.更换马达62.* PRINTER ERROR是打印机内存错误,*值表示如下:0=内部内存1-3=DIMM插槽1-3解除方法：1.重新安装插入的内存；2.交换安装位置；3.更换插入的内存64 PRINTER ERROR是接受数据缓冲错误解除方法：1.重新启动打印机；2.更换接口板66 xx.yy PRINTER ERROR 是外部送纸错误,XY描述如下：1stX=使用的设备编号2ndX=设备类型:a) 输入设备b) 输出设备c) 分装/装订设备yy=错误设备的编号解除方法：1.重新启动打印机；2.检查所有的连接电缆；3.重新安装外部送纸设备79 PRINTER ERROR是打印机检测到错误解除方法：1.重新启动打印机；2.判断所使用的打印软件是否和打印机相匹配；3.更换传输电缆和电源；4.拆除DIMM5.如可能，使用并口传输数据；6.拆除EIO设备；7 .更换接口卡。

合集下载

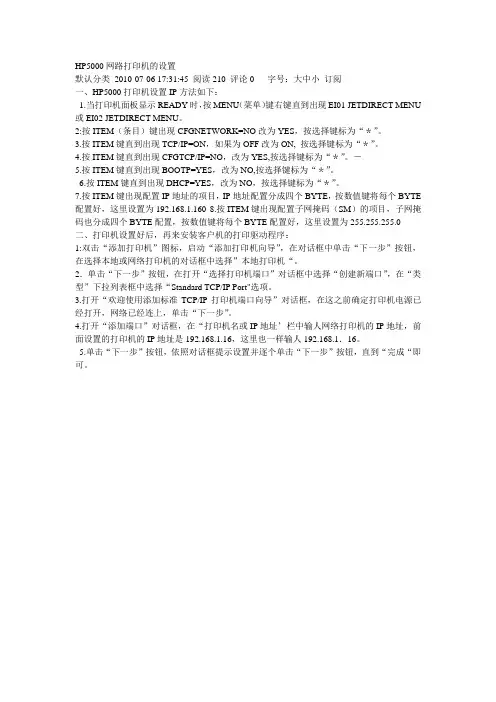

HP5000网路打印机的设置

HP5000网路打印机的设置

HP5000网路打印机的设置默认分类2010-07-06 17:31:45 阅读210 评论0 字号：大中小订阅一、HP5000打印机设置IP方法如下：1.当打印机面板显示READY时，按MENU（菜单）键右键直到出现EI01 JETDIRECT MENU 或EI02 JETDIRECT MENU。

2:按ITEM（条目）键出现CFGNETWORK=NO改为YES，按选择键标为“＊”。

3.按ITEM键直到出现TCP/IP=ON，如果为OFF改为ON, 按选择键标为“＊”。

4.按ITEM键直到出现CFGTCP/IP=NO，改为YES,按选择键标为“＊”。

－5.按ITEM键直到出现BOOTP=YES，改为NO,按选择键标为“＊”。

6.按ITEM键直到出现DHCP=YES，改为NO，按选择键标为“＊”。

7.按ITEM键出现配置IP地址的项目，IP地址配置分成四个BYTE，按数值键将每个BYTE 配置好，这里设置为192.168.1.160 8.按ITEM键出现配置子网掩码（SM）的项目，子网掩码也分成四个BYTE配置，按数值键将每个BYTE配置好，这里设置为255.255.255.0 二、打印机设置好后，再来安装客户机的打印驱动程序：1:双击“添加打印机”图标，启动“添加打印机向导”，在对话框中单击“下一步”按钮，在选择本地或网络打印机的对话框中选择”本地打印机“。

2．单击“下一步”按钮，在打开“选择打印机端口”对话框中选择“创建新端口”，在“类型”下拉列表框中选择“Standard TCP/IP Port"选项。

3.打开“欢迎使用添加标准TCP/IP打印机端口向导”对话框，在这之前确定打印机电源已经打开，网络已经连上，单击“下一步”。

4.打开“添加端口”对话框，在“打印机名或IP地址’栏中输人网络打印机的IP地址，前面设置的打印机的IP地址是192.168.1.16，这里也一样输人192.168.1．16。

惠普LaserJet M1005 MFP 多功能打印机说明书

惠普LaserJet M1005 MFP 多功能打印机说明书

HP LaserJet M1005MFPMove up to a versatile HP LaserJet MFP and you can easily handle printing,copying,and scanning with a single,compact device at a very attractive price.1600x 600dpi with HP Resolution Enhancement technology (REt)and FastRes 1200technology 2Optical Character Recognition software.HP LaserJet M1005MFPIdeal for personal users in small offices,home offices,or microbusinesses who need reliable printing,copying,and scanning in a single,compact device.Get more functionality at a great price –print,copy and scan with this affordable HP LaserJet MFP .●Make multitasking easier –print,copy and scan with just one device●Work faster and more efficiently:output speed of up to 14ppm and printing with 1200dpi effective output quality 1●No time wasted as Instant-on Technology delivers a first printed page out from Powersave mode in under 10seconds ●Produce quality colour scans with up to 19.200dpi resolution●The flatbed scanner lets you conveniently copy various materials including bound documents like magazines,books and reports.Save space on your desktop,and accomplish more with the compact,versatile HP LaserJet M1005MFP .●Increase your workspace as this LaserJet MFP’s compact size is an ideal fit for any desktop,shelf or small surface area●Convert your documents to digital format for archiving or transform hardcopies into editable electronic documents using OCR 2software ●Make a great impression by producing professional,laser-quality documents using original HP LaserJet print cartridges ●Enjoy flexible paper-handling with a 150-sheet input tray,a 10-sheet priority input tray and a 50-sheet output tray.The intuitive features make work simpler –and printing,copying and scanning easier than ever.●Easy to use and maintain with an intuitive,2-line,16-character front-panel display ●Count on Hi-Speed USB connectivity for fast,easy installation and use●The HP LaserJet print cartridge is designed for simple operation and incorporates all wear and tear components in just one supply ●HP print cartridges are clean and convenient to install and replace●Robust 5,000page per month duty cycle and proven HP LaserJet quality.Ordering informationTechnical specificationsPrint technology Monochrome LaserPrint speed Up to 14ppm.First page out black:<10sec for printing (Instant-on Technology virtually eliminating warm-up time –from cold or warm start).Exact speed varies depending on the system configuration,software program,and document complexity.Processor 230MHz.Tensilica®Memory 32MB PrintQuality 1200dpi effective output quality (600x 600dpi with HP Resolution Enhancement technology(REt)and FastRes 1200technology)Resolution Up to 600x 600dpi Printer languages Host-based Economical printing Economode print quality settings prints text with less toner,N-up printing (multiple pages per sheet)saves paperTypefaces/fonts None (Host-based)Duty cycle Up to 5000pages per month Print margins (mm)Top:4mm.Left:4mm.Right:4mm.Bottom:4mm Scan Type Flatbed.Colour scanning:Yes Scan resolution Optical:Up to 1200dpi.Enhanced:Up to 19200dpi Bit depth 24bit Grey scale levels 256Twain version TWAIN compatible Version 1.9Scannable area Minimum media size:25x 25mm.Maximum media size:216x 297mm Margins for scanned items Left:4mm.Top:4mm.Right:4mm.Bottom:4mm CopyCopy speed Up to 14cpm Copy resolution Up to 600x 600dpi Multiple copies Up to 99Reduce/enlarge 25to 400%Media handlingInput:Capacity Weight Size Tray 1Sheets:up to 10;transparencies:1;envelopes:142to 260g/m²A4,A5,B5,C5,C6,DL,postcards,76x 127to 216x 356mm Tray 2Sheets:up to 150;transparencies:up to 100;envelopes:up to 1060to 163g/m²A4,A5,B5,C5,C6,DL,postcards,76x 127to 216x 356mm Output:Sheets:Up to 100.Envelopes:Up to 10.Transparencies:Up to 65Duplex printing:Manual (driver support provided)Media typesPaper (plain,laser),envelopes,transparencies,labels,cardstock,postcards Interface and connectivityHi-Speed USB (compatible with USB 2.0specifications)Operating systems compatibility Microsoft®Windows®2000,XP Professional,Server 2003;Mac OX v10.3and test drivers available from Minimum system requirementsMicrosoft®Windows®2000,XP ,Server 2003:Pentium®II processor,233MHz;64MB RAM;35MB available hard disk space;SVGA 800x 60016-bit colour monitor;USB port;CD-ROM drive.Mac OS X v10.3and higher;G3,G4,or G5PowerPC processor;128MB RAM;30to 50MB available hard disk space;USB port;CD-ROM driveStandard softwareHost-based print drivers,TWAIN 1.9or WIA scanner drivers,scan application,installer/uninstaller,HP MARS/Pony Express usage tracking software,HP Order Reminder,screen fonts,I.R.I.S.Readiris PRO text recognition software (not installed with other software,separate installation required),Mac print drivers and scan drivers.Control panel Intuitive control panel with 2-line,16-character display,menu and navigation buttons,copy control buttonsPowerRequirements:Input voltage:220to 240VAC (+/-10%),50/60Hz (+/-2Hz),1.5amp.Consumption:0watt (off),7watts (powersave and standby),230watts (active)Dimensions (w x d x h)Out of package:437x 363x 308mm.Packaged:600x 400x 390mm WeightOut of package:8.5kg.Packaged:11.7kgOperating environmentOperating temperature:15to 32.5°C.Recommended operating temperature:20to 27°C.Operating humidity:20to 80%RH.Operating humidity recommended:20to 70%RH.Storage temperature:0to 40°C.Storage humidity:10to 80%RH.Noise level per ISO 9296:sound power:LwAd 6.3B(A).Sound pressure:LpAm 49dB(A)CertificationsCISPR 22:2003/EN 55022:2005-Class B;EN 61000-3-2:2000;EN 61000-3-3:1995+A1;EN 55024:1998+A1+A2;FCC Title 47CFR,Part 15Class B 2/ICES-003,Issue 4;GB9254-1998.Regulatory standards:IEC 60950-1:2001/EN 60950-1:2001+A11;IEC 60825-1:1993+A1:1997+A2:2001/EN 60825-1:1994+A1:2002+A2:2001(Class 1Laser/LED Product);GB4943-1995.ENERGY STAR:Yes WarrantyOne-year limited warrantyCB376AHP LaserJet M1005multifunction product,HP LaserJet Introductory Print Cartridge (1,000standardpages in accordance with ISO/IEC 19752),getting startedguide,support flyer,CDs containing device software and electronics user's guide,I.R.I.S.Readiris PRO text recognition software,150-sheet media input tray,output bin support,powercord(s),one-year limitedwarranty SuppliesQ2612AHP LaserJet Q2612A Black PrintCartridge with UltrapreciseToner2,000standard pages in accordance with ISO/IEC19752Media supplies CHP210HP Printing Paper 80g/m²-A4/210x 297mm/500sht CHP910HP Copy Paper 80g/m²-A4/210x 297mm/500sht Q6616AHP Superior Laser Paper 160Glossy-160g/m²/A4/210x297mm/150shtService &supportU9809A/E HP Care Pack,Return to HP ,3yearsU9810A/E HP Care Pack,Next business day exchange,3yearsU9811A/E HP Care Pack,Next business day on-site response,3yearsU9813PA/PE HP Care Pack,Post Warranty,Next business day on-site response,1year UA152PA/PE HP Care Pack,Post Warranty,Return to HP ,1yearH4513A/E HP Care Pack,Installation for 1HP printerFor a complete list of supplies,accessories and services,please refer to /uk/©Copyright Hewlett Packard Development Company LP 2006.The information contained herein is subject to change without notice.The only warranties for HP Products and services are set forth in the express warranty statements accompanying such products and services.Nothing herein should be construed as constituting an additional warranty.HP shall not be liable for technical or editorial errors or omissions contained herein.Published in EMEA 09/064AA0-5296EEE。

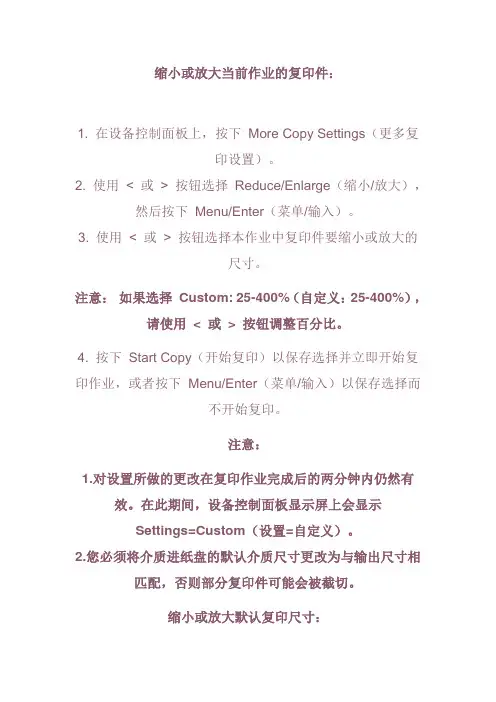

HP LaserJet M1005多功能一体机放大或缩小

HP LaserJet M1005多功能一体机放大或缩小

缩小或放大当前作业的复印件：1. 在设备控制面板上，按下More Copy Settings（更多复印设置）。

2. 使用< 或> 按钮选择Reduce/Enlarge（缩小/放大），然后按下Menu/Enter（菜单/输入）。

3. 使用< 或> 按钮选择本作业中复印件要缩小或放大的尺寸。

注意：如果选择Custom: 25-400%（自定义：25-400%），请使用< 或> 按钮调整百分比。

4. 按下Start Copy（开始复印）以保存选择并立即开始复印作业，或者按下Menu/Enter（菜单/输入）以保存选择而不开始复印。

注意：1.对设置所做的更改在复印作业完成后的两分钟内仍然有效。

在此期间，设备控制面板显示屏上会显示Settings=Custom（设置=自定义）。

2.您必须将介质进纸盘的默认介质尺寸更改为与输出尺寸相匹配，否则部分复印件可能会被截切。

缩小或放大默认复印尺寸：注意：默认复印尺寸是复印件通常被缩小或放大的尺寸。

如果您保留Original=100%（原件=100%）的出厂默认尺寸设置，则所有复印件尺寸均与原文档相同。

1. 在设备控制面板上，按下Menu/Enter（菜单/输入）。

2. 使用< 或> 按钮选择Copy setup（复印设置），然后按下Menu/Enter（菜单/输入）。

3. 使用< 或> 按钮选择Def. Reduce/Enlrg（定义的缩小/放大），然后按下Menu/Enter（菜单/输入）。

4. 使用< 或> 按钮选择通常缩小或放大复印件所需的选项。

注意：1.如果您选择Custom: 25-400%（自定义：25-400%），请键入您复印时通常使用的一个相对于原件尺寸的百分比。

2.如果您选择2 pages/sheet（2 页/张）或4 pages/sheet（4 页/张），请选择方向（纵向或横向）。

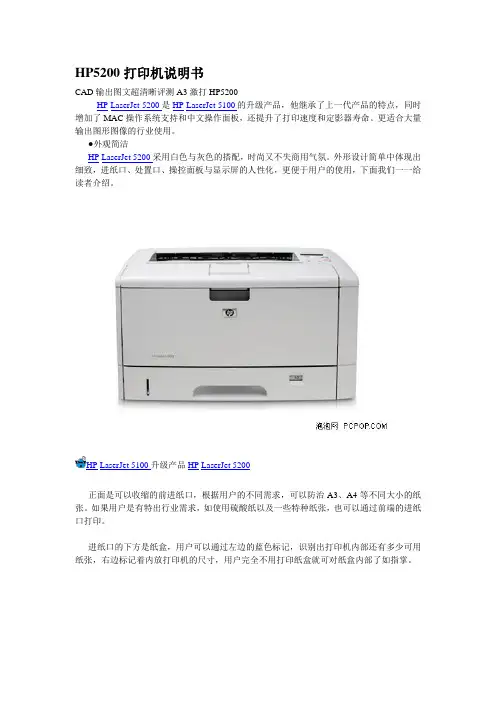

HP5200打印机说明书
