17.2欧姆定律同步练习一、单选题1．根据欧姆定律UIR=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大2．从欧姆定律可以导出URI=。
对导体电阻的理解，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．电阻由导体本身性质决定，与电流、电压无关3．下列图像能反映通过定值电阻的电流随两端电压变化规律的是（）A．B．C．D．4．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2Ω B．2.5Ω C．10Ω D．7.5Ω5．当某导体两端的电压为10V时，通过导体的电流为0.5A。
如果导体两端电压为0V，那么导体的电阻为（）A．0Ω B．20Ω C．5Ω D．0.05Ω6．如图所示，定值电阻R1=50Ω，R2=10Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1 D．U1∶U2=2∶17．甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。
在不同电压下，多次测量 图像。
从中获得的信息正确的是（）电流值，描绘了U IA．甲电阻大于乙电阻B．乙电阻较细C．当甲、乙电阻没有接入电路中时，电阻均为0D．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流8．如图所示电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后电流表A1的示数为0.6A，电流表A的示数为0.9A，则R2的阻值为（）A．30Ω B．20Ω C．10Ω D．5Ω9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

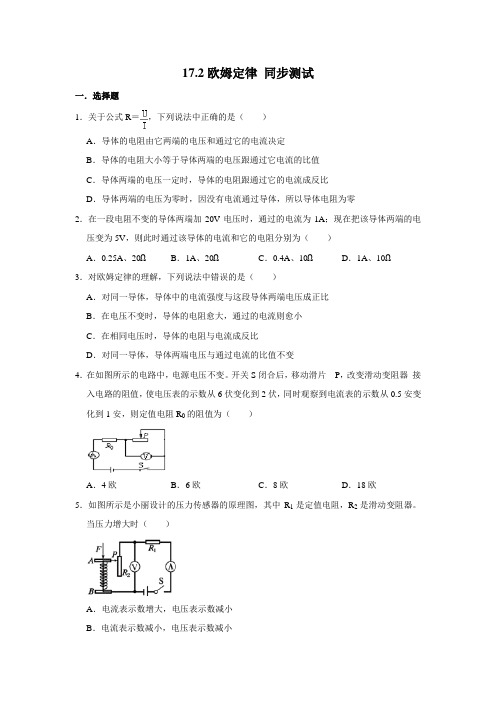

17.2欧姆定律同步测试一．选择题1．关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻大小等于导体两端的电压跟通过它电流的比值C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零2．在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω3．对欧姆定律的理解，下列说法中错误的是（）A．对同一导体，导体中的电流强度与这段导体两端电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在相同电压时，导体的电阻与电流成反比D．对同一导体，导体两端电压与通过电流的比值不变4．在如图所示的电路中，电源电压不变。
开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6伏变化到2伏，同时观察到电流表的示数从0.5安变化到1安，则定值电阻R0的阻值为（）A．4欧B．6欧C．8欧D．18欧5．如图所示是小丽设计的压力传感器的原理图，其中R1是定值电阻，R2是滑动变阻器。
当压力增大时（）A．电流表示数增大，电压表示数减小B．电流表示数减小，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数增大6．如图所示，当滑动变阻器的滑片由左向右滑动时，电流表和电压表的示数变化情况是（）A．电流表示数不变，电压表示数变大B．电流表示数变大，电压表示数不变C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大7．如图所示的电路，电源电压保持不变，电阻R1＝10Ω，R2＝8Ω，当闭合开关S1断开S2时，电流表A1的读数为0.2A，则当闭合开关S2断开S1时，电流表A2的读数可能为（）A．0.18A B．0.2A C．0.22A D．0.25A8．如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的I﹣U图象，下列判断中正确的是（）A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a、b的电阻丝一样粗D．无法比较9．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。

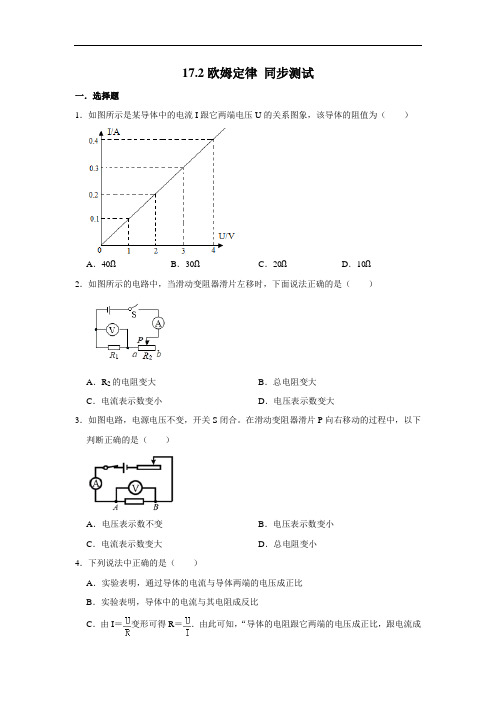

17.2欧姆定律同步测试一．选择题1．如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω2．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．R2的电阻变大B．总电阻变大C．电流表示数变小D．电压表示数变大3．如图电路，电源电压不变，开关S闭合。
在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（）A．电压表示数不变B．电压表示数变小C．电流表示数变大D．总电阻变小4．下列说法中正确的是（）A．实验表明，通过导体的电流与导体两端的电压成正比B．实验表明，导体中的电流与其电阻成反比C．由I＝变形可得R＝．由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”D．用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值5．如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙＝3：5；当S闭合，甲、乙两表是电压表时（）A．两表的示数之比U甲：U乙＝5：3B．两表的示数之比U甲：U乙＝2：5C．R1与R2的电阻之比R1：R2＝5：3D．R1与R2的电阻之比R1：R2＝3：26．两个定值电阻，甲标有“16Ω，1.5A”字样，乙标有“22Ω，0.5A”字样，现把它们串联起来，则该串联电路两端允许加的最高电压是（）A．19V B．41V C．35V D．57V7．某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．无论天然气浓度怎样变化，电压表与电流表示数的比值不变D．天然气浓度增大时，电路消耗的总功率不变8．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示，则下列判断正确的是（）A．电源电压为18VB．图线A是电阻R1的I﹣U关系图象C．R1的阻值是30ΩD．滑动变阻器R2的最大阻值为20Ω9．如图所示的电路中，电源电压保持不变。
17.2 欧姆定律一．选择题（共11小题）1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比2．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大3．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比4．关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍5．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。
根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A8．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V9．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确10．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I ﹣R）的图象，如图所示，其中正确的是（）A．B．C．D．11．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．二．计算题（共11小题）12．如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。

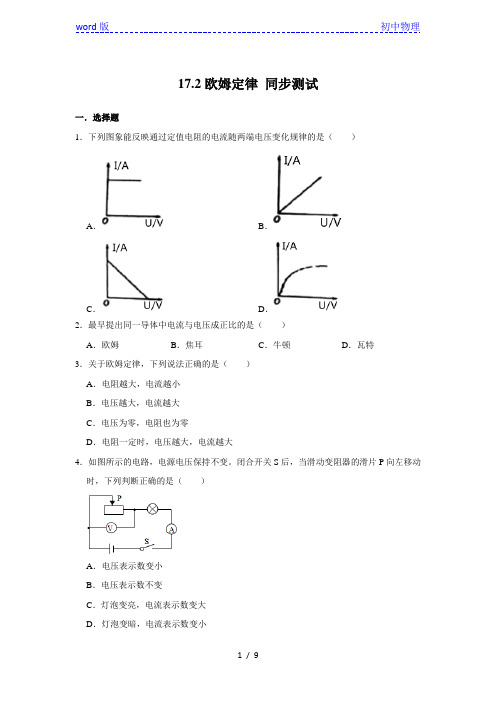

17.2欧姆定律同步测试一．选择题1．下列图象能反映通过定值电阻的电流随两端电压变化规律的是（）A．B．C．D．2．最早提出同一导体中电流与电压成正比的是（）A．欧姆B．焦耳C．牛顿D．瓦特3．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大4．如图所示的电路，电源电压保持不变。
闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数变小B．电压表示数不变C．灯泡变亮，电流表示数变大D．灯泡变暗，电流表示数变小5．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2 V时，电路总电流为0.3 AD．甲、乙串联在电路中，当电路电流为0.2 A时，电路总电压4V6．有2Ω和6Ω两个电阻串联在电路中，若2Ω电阻两端的电压是4V，则通过6Ω电阻的电流强度和它两端的电压分别是（）A．2A 12V B．2A 6V C．6A 12V D．0.5A 3V7．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数变小C．A1示数不变，V示数不变D．A1示数变小，V示数不变8．如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电流表A1示数变大；电压表V示数变小B．电压表V示数与电流表A2示数的比值变大C．电流表A2示数变大；电压表V示数不变D．电压表V的示数与电流表A1示数的乘积变小9．如图所示，开关闭合后，电压表V1的示数为2V，电压表V2的示数为5V，则R1：R2等于（）A．2：5 B．5：2 C．3：2 D．2：310．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向左移动。
17.2欧姆定律同步练习一．选择题1．根据公式R＝可知（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．一段导体的电阻与电压成正比，与电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值2．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向左移动时，电流表和电压表示数的变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数变小，电压表示数变小3．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（）A．5Ω 1A B．5Ω 0A C．0.2Ω 0A D．0Ω 0A4．考虑温度对电阻率的影响，下面能正确反映通过灯泡的电流与灯泡两端电压关系的是（）A．B．C．D．5．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（）A．增大到原来的4倍B．增大到原来的2倍C．减小到原来的D．减小到原来的6．如图为复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2．则电流表A1、A2的示数之比为（）A．1：1B．2：1C．3：1D．4：17．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
由图中信息可知（）A．A导体的电阻大于B导体的电阻B．A导体的电阻等于B导体的电阻C．A导体的电阻小于B导体的电阻D．无法确定8．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大9．如图所示的电路中电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1＝I2B．I1＞I2C．U1＜U2D．U1＞U210．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A和B之间有可收缩的导线，R1为定值电阻，电源电压保持不变。
第十七章欧姆定律第2节欧姆定律一．选择题1．根据欧姆定律，下列说法正确的是（）A．导体两端的电压为零时，电阻值也为零B．通过导体的电流越大，这段导体的电阻就越小C．导体两端的电压越大，这段导体的电阻就越大D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比2．在电阻一定的情况下，通过导体的电流与导体两端的电压关系的图象正确的是（）A．B．C．D．3．在学过欧姆定律后，同学们有以下认识，其中不正确的是（）A．欧姆定律揭示了导体中的电流与电压、电阻的关系B．当电压一定时，导体中的电流与电阻成反比C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法D．根据欧姆定律的变形公式R＝可知：导体的电阻随电压和电流的变化而变化4．如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电流表A示数变小B．电压表V1 示数不变C．电压表V2示数与电流表A示数乘积变小D．电压表V1示数与电流表A示数比值变小5．马嫒的奶奶有随手关灯的好习惯，如果有一天的某个时刻，只有她关灯的动作，电路也没有别的问题且忽略线路的阻值，则关灯前后，她家中电路以下物理量一定会变大的是（）A．总功率B．总电压C．总电阻D．总电流6．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示。
如果测试到的酒精气体浓度越大，那么（）A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大7．如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器。
当闭合开关，R2滑片向右滑动时，下列说法错误的是（）A．V1示数变化量等于V2示数变化量B．V1示数变化量小于V2示数变化量C．V1示数与A的示数的比值不变D．V2示数与A的示数的比值变大8．关于欧姆定律的公式I＝及其变形公式U＝IR的理解，下列说法正确的是（）A．导体两端的电压一定时，通过导体的电流与导体的电阻成反比B．导体的电阻一定时，导体两端的电压与通过导体的电流成正比C．导体两端的电压为零时，导体的电阻也为零D．导体的电阻与电压成正比，与电流成反比9．小明制作了一个利用电路测物体重力的小仪器，如图所示。
人教版九年级物理全一册第十七章第二节欧姆定律同步练习 (含答案)1.如图所示的电路中，电源电压不变，开关S1闭合后，开关S2由断开到闭合，电路中的总电阻将。
若S1仍闭合，S2断开，将滑片P向左移动，则电压表和电流表的示数的比值将（均选填“变大”、“不变”或“变小”）。
2.某导体接在10V的电路中时，通过的电流为0.5A；若要使通过该导体的电流变为1.5A，则导体两端所加电压应为V；若该导体两端所加电压为0，则其阻值为Ω。
3.在如图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V．R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。
设电源电压U为25V，则当R2变化时，为了确保U CD为15V，则R1阻值的范围应为。
4.甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙。
5.如图所示，电源电压为9 V且保持不变，R1＝30 Ω，闭合开关后，电压表示数为3 V，则电阻R1两端的电压为____V，电流表的示数为____A。
6.如图所示是甲、乙两电阻的电流与电压关系图象，由图可得乙的电阻阻值是____Ω，若把甲、乙两电阻串联在电路中，加在甲、乙两电阻上的电压之比U甲∶U乙＝____。
7.利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。
实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与R的关系图象，如图乙所示。
由图象可以得出的结论是______；此次实验中，电压表的示数始终保持______V不变。
8.根据欧姆定律I=U/R，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越大C．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D．导体的电阻与电压成正比，与电流成反比9.某段导体两端的电压是4V时，通过导体的电流是1A；如果将该导体两端的电压减少到2V时，通过导体的电流是（）A．0.25A B．0.5AC．2A D．3A10.一只定值电阻接在12V电压的电源上，通过的电流为2A，若把它接在9V的电路中，则通过它的电流为（）A．6ΩB．2AC.1.5AD.3V11.有两段导体甲和乙，在相同的电压下，通过导体甲的电流较大，通过导体乙的电流较小，两段导体电阻较大的是()A. 导体甲B. 导体乙C. 两段导体的电阻一样大D. 无法比较12.驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。
17.2 欧姆定律同步练习基础巩固知识点一欧姆定律1.根据欧姆定律，下列说法中正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越大，这段导体的电阻就越大C.通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D.导体两端的电压为零时，电阻值也为零U，下列说法中正确的是（）2.从欧姆定律可以导出公式R=IA.当电压增大为原来的2倍时，电阻R增大为原来的2倍B.当电流增大为原来的2倍时，电阻R减小为原来的一半C.当电流为零时，电阻R为零D.电阻是导体的性质，不随电压、电流变化3.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图像，从图中可以看出R1与R2的大小关系是（）A.R1＞R2B.R1=R2C.R1<R2D.无法确定4.德国物理学家总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为的单位。
知识点二欧姆定律的简单计算5.一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（）A.4 VB.10VC.2.25VD.100v6.已知家庭电路电压为220V，将一只工作时电阻为1100Ω的白炽灯接在电路中，则闭合开关后通过白炽灯的电流为A。
7.某导体两端的电压为3V时，通过它的电流为100mA，这个导体的电阻为Ω。
8.(2019·赤峰中考)某段金属丝两端电压为6V时，通过它的电流为0.3A;当该金属丝两端电压降为4V时，通过它的电流为A;当该金属丝两端电压降为0V时，它的电阻为Ω。
9.(2019长春中考)如图所示，电阻R1的阻值为10Ω.闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V。
求:(1)电源两端的电压。
(2)通过电阻R1的电流。
能力提升10.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（）A.A导体的电阻为10ΩB.B导体的电阻为10ΩC.A导体两端电压为3V时，通过A导体的电流为0.3AD.B导体两端电压为3V时，通过B导体的电流为0.6A第10题图第12题图11.有两个电阻分别在各自的电路中，它们两端的电压之比为1:2，通过它们的电流之比为1:4，则两个电阻的阻值之比为（）A.1:2B.2:1C.1:8D.8:112.如图是酒驾检测中酒精测试仪的简化电路图。
