第二节 MRI脂肪抑制技术

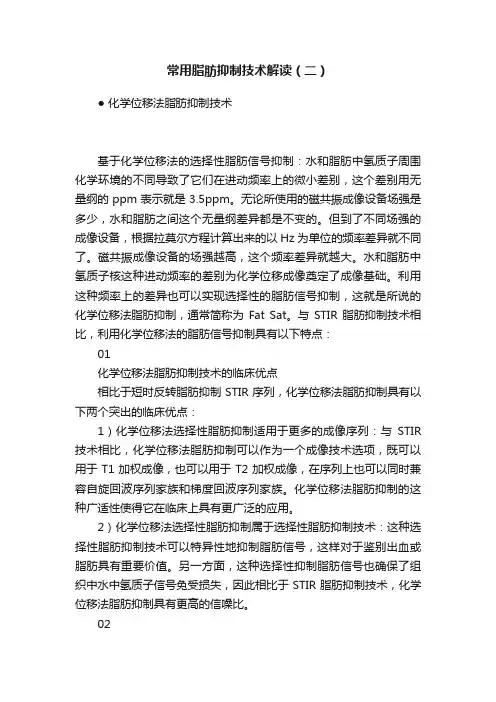

常用脂肪抑制技术解读（二）● 化学位移法脂肪抑制技术基于化学位移法的选择性脂肪信号抑制：水和脂肪中氢质子周围化学环境的不同导致了它们在进动频率上的微小差别，这个差别用无量纲的ppm表示就是3.5ppm。

无论所使用的磁共振成像设备场强是多少，水和脂肪之间这个无量纲差异都是不变的。

但到了不同场强的成像设备，根据拉莫尔方程计算出来的以Hz为单位的频率差异就不同了。

磁共振成像设备的场强越高，这个频率差异就越大。

水和脂肪中氢质子核这种进动频率的差别为化学位移成像奠定了成像基础。

利用这种频率上的差异也可以实现选择性的脂肪信号抑制，这就是所说的化学位移法脂肪抑制，通常简称为Fat Sat。

与STIR脂肪抑制技术相比，利用化学位移法的脂肪信号抑制具有以下特点：01化学位移法脂肪抑制技术的临床优点相比于短时反转脂肪抑制STIR序列，化学位移法脂肪抑制具有以下两个突出的临床优点：1）化学位移法选择性脂肪抑制适用于更多的成像序列：与STIR 技术相比，化学位移法脂肪抑制可以作为一个成像技术选项，既可以用于T1加权成像，也可以用于T2加权成像，在序列上也可以同时兼容自旋回波序列家族和梯度回波序列家族。

化学位移法脂肪抑制的这种广适性使得它在临床上具有更广泛的应用。

2）化学位移法选择性脂肪抑制属于选择性脂肪抑制技术：这种选择性脂肪抑制技术可以特异性地抑制脂肪信号，这样对于鉴别出血或脂肪具有重要价值。

另一方面，这种选择性抑制脂肪信号也确保了组织中水中氢质子信号免受损失，因此相比于STIR脂肪抑制技术，化学位移法脂肪抑制具有更高的信噪比。

02化学位移法脂肪抑制技术的局限性相比于STIR脂肪抑制方法，化学位移法脂肪抑制技术也具有几方面自身的局限性：1）化学位移法选择性脂肪抑制对主磁场强度具有高度依赖性：当主磁场强度很低时，水和脂肪中氢质子核的进动频率从具体的Hz数来看差别就很小，也就是二者的进动频率点相离很近，如在0.2T的磁共振成像设备上，二者频率差异约为29Hz，而通常的射频激励脉冲宽度在数百个Hz或KHz量级，显然，这么窄的频率差异很容易被频率域更宽的射频脉冲所淹没，这是低场磁共振无法实现化学位移法脂肪信号抑制的根本原因。

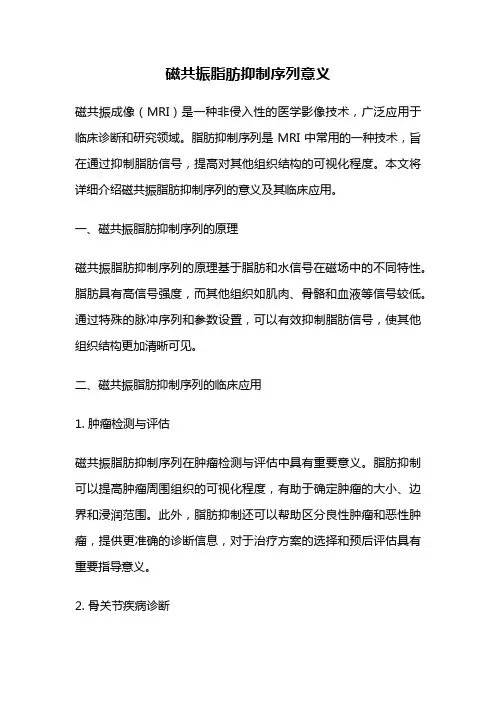

磁共振脂肪抑制序列意义磁共振成像（MRI）是一种非侵入性的医学影像技术，广泛应用于临床诊断和研究领域。

脂肪抑制序列是MRI中常用的一种技术，旨在通过抑制脂肪信号，提高对其他组织结构的可视化程度。

本文将详细介绍磁共振脂肪抑制序列的意义及其临床应用。

一、磁共振脂肪抑制序列的原理磁共振脂肪抑制序列的原理基于脂肪和水信号在磁场中的不同特性。

脂肪具有高信号强度，而其他组织如肌肉、骨骼和血液等信号较低。

通过特殊的脉冲序列和参数设置，可以有效抑制脂肪信号，使其他组织结构更加清晰可见。

二、磁共振脂肪抑制序列的临床应用1. 肿瘤检测与评估磁共振脂肪抑制序列在肿瘤检测与评估中具有重要意义。

脂肪抑制可以提高肿瘤周围组织的可视化程度，有助于确定肿瘤的大小、边界和浸润范围。

此外，脂肪抑制还可以帮助区分良性肿瘤和恶性肿瘤，提供更准确的诊断信息，对于治疗方案的选择和预后评估具有重要指导意义。

2. 骨关节疾病诊断磁共振脂肪抑制序列在骨关节疾病的诊断中也有广泛应用。

例如，在关节炎、关节滑膜炎和骨折等疾病中，脂肪抑制可以清晰显示关节腔、滑膜和软骨病变情况，有助于评估病变的严重程度和范围，指导临床治疗和手术决策。

3. 炎症和感染性疾病诊断磁共振脂肪抑制序列对于炎症和感染性疾病的诊断也具有重要意义。

炎症和感染性病变常伴随有水肿、渗出和血管扩张等特征，这些信号可以通过脂肪抑制来突出显示。

因此，磁共振脂肪抑制序列可以帮助医生确定病变的位置、范围和严重程度，指导治疗方案的制定和效果评估。

4. 血管疾病诊断磁共振脂肪抑制序列在血管疾病的诊断中也有重要作用。

脂肪抑制可以消除脂肪信号的干扰，使血管结构更加清晰可见。

例如，在肾动脉狭窄和颈动脉狭窄等血管疾病中，磁共振脂肪抑制序列可以帮助医生评估病变的程度和位置，指导治疗和手术决策。

三、磁共振脂肪抑制序列的优势与局限磁共振脂肪抑制序列具有许多优势，如高分辨率、多平面成像、无辐射等。

然而，也存在一些局限性，如对扰动敏感、扫描时间较长等。

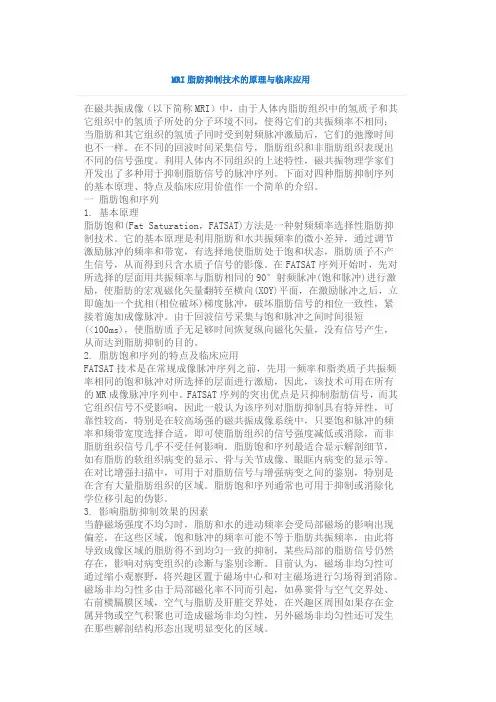

MRI脂肪抑制技术的原理与临床应用在磁共振成像（以下简称MRI）中，由于人体内脂肪组织中的氢质子和其它组织中的氢质子所处的分子环境不同，使得它们的共振频率不相同；当脂肪和其它组织的氢质子同时受到射频脉冲激励后，它们的弛豫时间也不一样。

在不同的回波时间采集信号，脂肪组织和非脂肪组织表现出不同的信号强度。

利用人体内不同组织的上述特性，磁共振物理学家们开发出了多种用于抑制脂肪信号的脉冲序列。

下面对四种脂肪抑制序列的基本原理、特点及临床应用价值作一个简单的介绍。

一脂肪饱和序列1. 基本原理脂肪饱和(Fat Saturation，FATSAT)方法是一种射频频率选择性脂肪抑制技术。

它的基本原理是利用脂肪和水共振频率的微小差异，通过调节激励脉冲的频率和带宽，有选择地使脂肪处于饱和状态，脂肪质子不产生信号，从而得到只含水质子信号的影像。

在FATSAT序列开始时，先对所选择的层面用共振频率与脂肪相同的90°射频脉冲(饱和脉冲)进行激励，使脂肪的宏观磁化矢量翻转至横向(XOY)平面，在激励脉冲之后，立即施加一个扰相(相位破坏)梯度脉冲，破坏脂肪信号的相位一致性，紧接着施加成像脉冲。

由于回波信号采集与饱和脉冲之间时间很短(<100ms)，使脂肪质子无足够时间恢复纵向磁化矢量，没有信号产生，从而达到脂肪抑制的目的。

2. 脂肪饱和序列的特点及临床应用FATSAT技术是在常规成像脉冲序列之前，先用一频率和脂类质子共振频率相同的饱和脉冲对所选择的层面进行激励，因此，该技术可用在所有的MR成像脉冲序列中。

FATSAT序列的突出优点是只抑制脂肪信号，而其它组织信号不受影响，因此一般认为该序列对脂肪抑制具有特异性，可靠性较高，特别是在较高场强的磁共振成像系统中，只要饱和脉冲的频率和频带宽度选择合适，即可使脂肪组织的信号强度减低或消除，而非脂肪组织信号几乎不受任何影响。

脂肪饱和序列最适合显示解剖细节，如有脂肪的软组织病变的显示、骨与关节成像、眼眶内病变的显示等。

学术论著*基金项目：安徽省重点研究和开发计划(201904a07020104)“磁共振脂肪抑制技术在早期强直性脊柱炎诊断中的应用价值”①芜湖市第二人民医院医学影像科 安徽 芜湖 241001②中国科学院合肥物质研究院 安徽 合肥 230071*通信作者：****************作者简介：徐承东，男，(1979- )，本科学历，主治医师，从事腹盆腔及骨骼系统CT与MRI诊断研究工作。

[文章编号] 1672-8270(2022)02-0077-05 [中图分类号] R445.2 [文献标识码] AStudy on the MR fat suppression technique in assessing the imaging effect of sacroiliac joint of ankylosing spondylitis/XU Cheng-dong, HUANG Guo-quan, ZHANG Lin-jie, et al//China Medical Equipment,2022,19(2):77-81.[Abstract] Objective: T o analyze the imaging effect of fat suppression technique of magnetic resonance imaging (MRI) in assessing sacroiliac joint of ankylosing spondylitis (AS). Methods: 98 AS patients who admitted to hospital were selected, and all patients underwent MRI examination, and the fat suppression (FS) sequence, short time inversion recovery (STIR) sequence and spectral attenuated inversion recovery (SPAIR) sequence were adopted. The image homogeneity of left and right sides of sacroiliac joint, the signal to noise ratio (SNR) and contrast noise ratio (CNR) of fat and muscle at hip, and those of bone marrow edema (BME) among three kinds of fat suppression sequences of patients were compared. The relevant scores of image quality of three kinds of fat suppression sequences were analyzed. And the size of lesion and morphological comparison were showed by the scans of FS sequence and STIR sequence. Results: The image homogeneities of sacroiliac joint of right side were significantly higher than those of left side in FS sequence and SPAIR sequence (t =1 872.28, t =273.00, P <0.05). The image homogeneities of left and right sides of sacroiliac joint in SPAIR sequence were significantly higher than those of FS sequence and STIR sequence (F =76 142.96,F =42 911.44, P <0.05), respectively. There were significant difference in SNR and CNR of fat and muscle of FS and SPAIR sequences between left and right sides (t =16.206, t =15.483, t =5.178, t =3.632, P <0.05). The scans of three kinds of fat suppression sequences of 98 patients indicated that the BME of 59 patients were obvious, and the SNR and CNR of BME in STIR sequence were significantly higher than those in FS sequence and SPAIR sequence (F =29.41, F =30.00, P <0.05), respectively, and the display of STIR sequence was best on BME. STIR sequence was significantly superior to FS sequence and SPAIR sequence in fat suppression homogeneity, the significance of lesion, artifact and overall quality (F =1 972.62, F =2 678.60, F =882.61, F =573.01, P <0.05), respectively, and FS sequence was similar to SPAIR sequence. There was no difference in the detection rate between FS sequence and STIR sequence in the same type of lesions, but the size and morphology of lesions in the display of oblique coronal scan of STIR sequence was better than those of oblique axial scan of FS sequence. Conclusion: STIR sequence of MRI fat suppression technique can be used in the examination of sacroiliac joint of AS patients, and its oblique coronal scan can clearly show the size and shape of lesions, and its clinical application is better than that of FS and SPAIR sequences. [Key words] Magnetic resonance imaging (MRI); Fat suppression technique; Ankylosing spondylitis (AS); Sacroiliac joint [First-author’s address] Department of Medical Imaging, The Second People's Hospital, Wuhu 241001, China.[摘要] 目的：分析磁共振成像(MRI)脂肪抑制技术评估强直性脊柱炎(AS)骶髂关节成像效果。

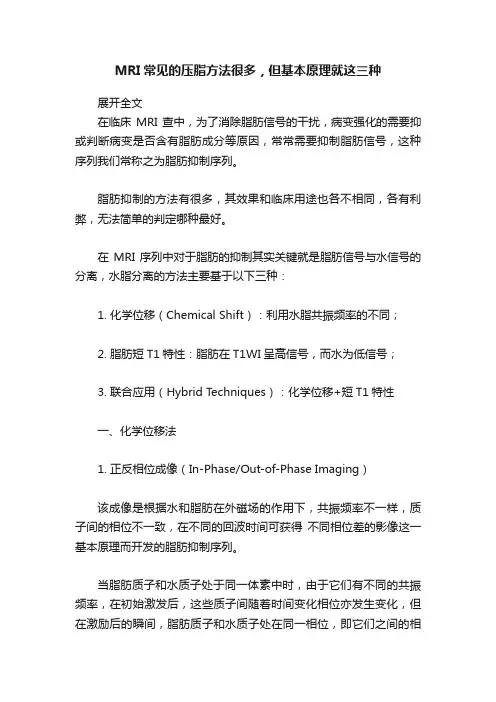

MRI常见的压脂方法很多，但基本原理就这三种展开全文在临床MRI查中，为了消除脂肪信号的干扰，病变强化的需要抑或判断病变是否含有脂肪成分等原因，常常需要抑制脂肪信号，这种序列我们常称之为脂肪抑制序列。

脂肪抑制的方法有很多，其效果和临床用途也各不相同，各有利弊，无法简单的判定哪种最好。

在MRI序列中对于脂肪的抑制其实关键就是脂肪信号与水信号的分离，水脂分离的方法主要基于以下三种：1. 化学位移（Chemical Shift）：利用水脂共振频率的不同；2. 脂肪短T1特性：脂肪在T1WI呈高信号，而水为低信号；3. 联合应用（Hybrid Techniques）：化学位移+短T1特性一、化学位移法1. 正反相位成像（In-Phase/Out-of-Phase Imaging）该成像是根据水和脂肪在外磁场的作用下，共振频率不一样，质子间的相位不一致，在不同的回波时间可获得不同相位差的影像这一基本原理而开发的脂肪抑制序列。

当脂肪质子和水质子处于同一体素中时，由于它们有不同的共振频率，在初始激发后，这些质子间随着时间变化相位亦发生变化，但在激励后的瞬间，脂肪质子和水质子处在同一相位，即它们之间的相位差为零，而水质子比脂肪质子进动频率快，经过数毫秒后，两者之间的相位差变为180°，再经过数毫秒后，相对于脂肪质子，水质子完成360°的旋转，它们又处于同相位，因此通过选择适当的回波时间，可在水和脂肪质子宏观磁化矢量相位一致或相位反向时采集回波信号。

严格意义上讲，反相位成像技术实际上不是一种真正意义上的脂肪抑制技术，但它包含的信息可以帮助有经验的医生有效地区分水和脂肪。

2. Dixon技术Dixon法是由Dixon提出，其基本原理与Opposed-phase法相似，分别采集水和脂肪质子的In Phase和Opposed-phase两种回波信号，两种不同相位的信号通过运算，去除脂肪信号，产生一幅纯水质子的影像，从而达到脂肪抑制的目的。

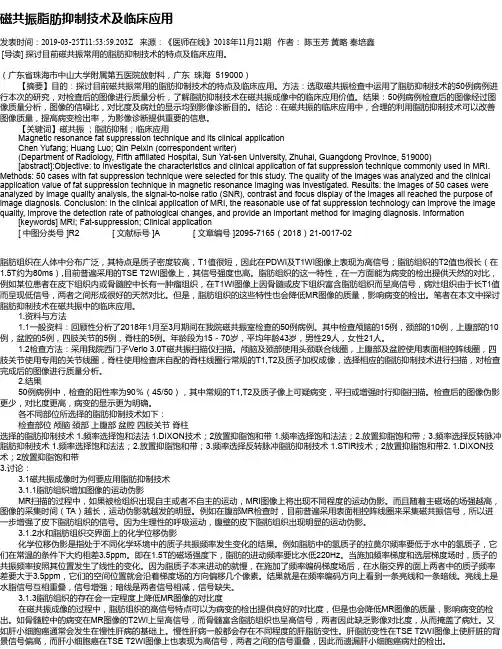

磁共振脂肪抑制技术及临床应用发表时间：2019-03-25T11:53:59.203Z 来源：《医师在线》2018年11月21期作者：陈玉芳黄略秦培鑫[导读] 探讨目前磁共振常用的脂肪抑制技术的特点及临床应用。

（广东省珠海市中山大学附属第五医院放射科，广东珠海 519000）【摘要】目的：探讨目前磁共振常用的脂肪抑制技术的特点及临床应用。

方法：选取磁共振检查中运用了脂肪抑制技术的50例病例进行本次的研究，对检查后的图像进行质量分析，了解脂肪抑制技术在磁共振成像中的临床应用价值。

结果：50例病例检查后的图像经过图像质量分析，图像的信噪比，对比度及病灶的显示均到影像诊断目的。

结论：在磁共振的临床应用中，合理的利用脂肪抑制技术可以改善图像质量，提高病变检出率，为影像诊断提供重要的信息。

【关键词】磁共振；脂肪抑制；临床应用Magnetic resonance fat suppression technique and its clinical applicationChen Yufang; Huang Luo; Qin Peixin (correspondent writer)(Department of Radiology, Fifth affiliated Hospital, Sun Yat-sen University, Zhuhai, Guangdong Province, 519000)[abstract]:Objective: to investigate the characteristics and clinical application of fat suppression technique commonly used in MRI. Methods: 50 cases with fat suppression technique were selected for this study. The quality of the images was analyzed and the clinical application value of fat suppression technique in magnetic resonance imaging was investigated. Results: the images of 50 cases were analyzed by image quality analysis, the signal-to-noise ratio (SNR), contrast and focus display of the images all reached the purpose of image diagnosis. Conclusion: in the clinical application of MRI, the reasonable use of fat suppression technology can improve the image quality, improve the detection rate of pathological changes, and provide an important method for imaging diagnosis. Information [keywords] MRI; Fat-suppression; Clinical application[ 中图分类号 ]R2 [ 文献标号 ]A [ 文章编号 ]2095-7165（2018）21-0017-02脂肪组织在人体中分布广泛，其特点是质子密度较高，T1值很短，因此在PDWI及T1WI图像上表现为高信号；脂肪组织的T2值也很长（在1.5T约为80ms）,目前普遍采用的TSE T2WI图像上，其信号强度也高。

磁共振脂肪抑制技术及其临床应用的价值郑玲;刁强;李林;张军【摘要】目的:探讨磁共振脂肪抑制技术(化学位移选择法和短T1反转恢复序列)及其临床应用价值.方法:收集2008-03-2008-07行磁共振检查中实施脂肪抑制技术73例,检查主要包括头颅、颅底、鼻咽部、颈部、骨关节以及腹部盆腔等部位,对比研究图像的质量得出压脂技术的应用对临床诊断的价值.结果:头颅病变7例;眼部疾病6例;颅底病变10例:其中鼻咽癌8例、口咽部病变2例;颈部病变16例:其中神经源性肿瘤6例、淋巴瘤3例、转移瘤5例、脂肪瘤2例;椎体及骨关节病变中,骨挫伤8例、转移瘤3例、血管瘤3例、脂肪瘤堆积1例;腹部盆腔病变11例,肝脏病变4例,胰腺痛变4例、盆腔病变8例;合理地应用脂肪抑制技术能够使病灶的边缘勾画得更加清楚,清楚地鉴别出含脂肪组织的病变,增强扫描对病变施加脂肪抑制使病灶更加突出,提供较常规MRI检查更多的信息.结论:采用脂肪押制技术可以明显地改善图像质量,提高病变的诊断率,是磁共振检查的一项重要技术.【期刊名称】《医疗卫生装备》【年(卷),期】2010(031)001【总页数】3页(P80-81,83)【关键词】磁共振;化学位移选择法;短T;反转恢复序列;脂肪抑制【作者】郑玲;刁强;李林;张军【作者单位】210002,南京,南京军区南京总医院医学影像科;210002,南京,南京军区南京总医院医学影像科;210002,南京,南京军区南京总医院医学影像科;210002,南京,南京军区南京总医院医学影像科【正文语种】中文【中图分类】R4451 引言磁共振成像中，由于脂肪组织具有短T1和中等T2弛豫时间的物理特性，在T1和T2加权图像中脂肪组织呈现高信号和中高信号，这种信号会掩盖邻近正常及病变组织的信号显示，主要表现为它会给在T1加权图像中识别脂质组织中的小病灶，或在T2加权图像的高信号组织中鉴别液体带来很大困难[1－2]，因此采用脂肪抑制技术消除这些高信号的干扰会对诊断起到很大作用。

t2加权脂肪饱和序列t2加权脂肪饱和序列是一种用于医学影像学中的磁共振成像（MRI）技术。

它在临床上被广泛应用于诊断和评估各种疾病，特别是与脂肪组织相关的疾病。

本文将对t2加权脂肪饱和序列的原理、应用和临床意义进行详细介绍。

我们来了解一下t2加权脂肪饱和序列的原理。

t2加权成像是一种利用磁共振信号强度差异来显示不同组织的影像技术。

而脂肪饱和序列则通过特殊的脂肪抑制脉冲序列，将脂肪组织的信号抑制到最低，从而突出显示其他组织的病变。

这种序列的脂肪抑制效果主要依赖于脂肪和水的化学位移差异。

t2加权脂肪饱和序列在临床上有着广泛的应用。

首先，它常被用于检测和评估肿瘤。

脂肪组织通常在t2加权图像上呈现高信号，而肿瘤组织则呈现不同的信号强度。

通过t2加权脂肪饱和序列，医生可以更准确地判断肿瘤的性质和范围，从而指导治疗方案的制定。

t2加权脂肪饱和序列还常用于检测和评估关节疾病。

例如，对于关节炎患者，通过该序列可以清晰地显示关节软骨和周围软组织的病变情况，帮助医生做出准确的诊断和治疗决策。

另外，脂肪饱和效应还可以减少关节周围脂肪对图像的干扰，提高骨骼结构的清晰度。

除了肿瘤和关节疾病，t2加权脂肪饱和序列还可用于评估其他内脏器官的疾病。

例如，对于肝脏病变的诊断，该序列可以清晰显示肝内的囊肿、脂肪变性和肿瘤等病变。

对于肾脏病变的评估，该序列可以帮助医生判断肾实质和肾盂的异常情况，以及是否存在肿瘤或结石等病变。

t2加权脂肪饱和序列还可以用于评估心脏疾病。

心脏病变往往需要高对比度和清晰度的图像来进行准确的诊断，而脂肪饱和序列能够提供这样的图像。

通过该序列，医生可以观察心肌和心腔的异常情况，评估心脏功能和心脏病变的严重程度。

总结起来，t2加权脂肪饱和序列是一种在MRI中常用的成像技术。

它通过脂肪抑制效应，突出显示其他组织的病变，广泛应用于肿瘤、关节疾病、内脏器官疾病和心脏疾病的诊断和评估。

对临床医生来说，熟练掌握和正确应用t2加权脂肪饱和序列，可以提高诊断的准确性和临床决策的科学性。

第二节MRI脂肪抑制技术脂肪抑制是MRI检查中非常重要的技术，合理利用脂肪抑制技术不仅可以明显改善图像的质量，提高病变的检出率，还可为鉴别诊断提供重要信息。

一、MRI检查使用脂肪抑制技术的意义脂肪组织不仅质子密度较高，且T1值很短（1.5T场强下约为200 250ms），T2值较长，因此在T1WI上呈现很高信号，在T2WI呈现较高信号，在目前普遍采用的FSE T2WI图像上，其信号强度将进一步增高（详见FSE序列）。

脂肪组织的这些特性在一方面可能为病变的检出提供了很好的天然对比，如在皮下组织内或骨髓腔中生长一个肿瘤，那么在T1WI上骨髓组织或皮下组织因为富含脂肪呈现很高信号，肿瘤由于T1值明显长于脂肪组织而呈现相对低信号，两者间形成很好的对比，因此病变的检出非常容易。

从另外一个角度看，脂肪组织的这些特性也可能会降低MR图像的质量，从而影响病变的检出。

具体表现在：（1）脂肪组织引起的运动伪影。

MRI扫描过程中，如果被检组织出现宏观运动，则图像上将出现不同程度的运动伪影，而且组织的信号强度越高，运动伪影将越明显。

如腹部部检查时，无论在T1WI还是在T2WI上，皮下脂肪均呈现高信号，表面线圈的应用更增高了脂肪组织的信号强度，由于呼吸运动腹壁的皮下脂肪将出现严重的运动伪影，明显降低图像的质量。

（2）水脂肪界面上的化学位移伪影（详见MRI伪影一节）。

（3）脂肪组织的存在降低了图像的对比。

如骨髓腔中的病变在T2WI上呈现高信号，而骨髓由于富含脂肪组织也呈现高信号，两者之间因此缺乏对比，从而掩盖了病变。

又如肝细胞癌通常发生在慢性肝病的基础上，慢性肝病一般都存在不同程度的脂肪变性，这些脂肪变性在FSE T2WI上将使肝脏背景信号偏高，而肝细胞癌特别是小肝癌在T2WI上也往往表现为略高信号，肝脏脂肪变性的存在势必降低病灶与背景肝脏之间的对比，影响小病灶的检出。

（4）脂肪组织的存在降低增强扫描的效果。

在T1WI上脂肪组织呈现高信号，而注射对比剂后被增强的组织或病变也呈现高信号，两者之间对比降低，脂肪组织将可能掩盖病变。

磁共振新的IDE A L 序列金属植入物 患者脂肪抑制技术的应用价值研究江月S 王连海2,秦鑫冷周雪芳冷王传兵巴徐绪党仲1.江苏省省级机关医院放射科，江苏南京210024；2.兰陵县人民医院骨科，山东临沂270000;3.江苏艾迪尔医疗科技股份有限公司，江苏张家港215625;4.南京医科大学第一附属医院a.放射科；b.核医学科，江苏南京210029［摘 要］目的 对比频率选择脂肪抑制技术(Frequency-Selective Fat Saturation, FS ),探讨非对称回波的最小二程估算法迭伏水脂分离(iterative Dixon of W^ter-fat with Echo Asymmetry and Least-squares Estimation, IDEAL )技术在金属植入物患者磁共 振检查中应用价值。

方法 选取体内(腰推、颈椎、骨盆等)含有金属内固定行MRI 检查的患者20例，做常规序列扫描及加FS 、IDEAL 序列扫描，对所得图像通过软件获得感兴趣区信号的强度值分别计算信噪比(Signal to Noise Ratio, SNR)和对 比噪声比(Contrast to Noise Ratio , CNR ),记录数据结果并做统计学分析；对脂肪抑制均匀性、金属伪影大小应用主观法 进行评价。

结果FS 和IDEAL 两种脂肪抑制方法图像SNR 分别为：10.9±0.3、20.3± 1.2 (仁34.3, P<0.01 );图像CNR 分别为 5.8±03. &3± 1.0(411.6, P<0.01);主观评分脂肪抑制均匀性分别为：2.8±0.5. 3.6±0.5(Z^6.4, P<0.01);图像金属伪影大小分别为：2.8±0.6, 3.7±0.7 (^-5.9, P<0.01)o 结论 相比于FS, IDEAL 脂肪抑制技术能显著减少金属伪影，提供更加 均匀的脂肪抑制图像，提高被检部位和周围软组织结构的显示效果，更有利于病灶检出及临床诊断。

脂肪抑制T2加权涡轮自旋回波序列（T2W-TSE-FS）是核磁共振成像中常见的成像序列之一，通过对脂肪信号的抑制，使得成像更清晰、更具对比度，对某些疾病的诊断具有重要的临床意义。

下面，我们将从不同的角度来探讨脂肪抑制T2加权涡轮自旋回波序列的作用和意义。

一、技术原理1.1 T2加权成像原理在T2加权成像中，脂肪信号和水信号具有不同的自旋回波强度。

我们知道，脂肪信号具有较短的T2弛豫时间，而水信号具有较长的T2弛豫时间。

在T2加权成像中，脂肪信号将会呈现较暗的信号，而水信号将会呈现较亮的信号。

1.2 脂肪抑制原理脂肪抑制的目的是通过使用特定的脂肪抑制脉冲，使得脂肪信号被抑制，从而在图像中减少脂肪信号的干扰，使得水信号更为突出。

常见的脂肪抑制脉冲包括短T1脂肪饱和脉冲和化学位移饱和脉冲等。

1.3 涡轮自旋回波序列涡轮自旋回波序列（TSE）是一种快速序列，通过多个180°脉冲和回波信号的结合，可以加快成像速度，减少扫描时间，同时提高信噪比和分辨率。

综合以上原理，脂肪抑制T2加权涡轮自旋回波序列通过抑制脂肪信号，加快成像速度，使得水信号更为突出，从而在临床应用中有着重要的意义。

二、临床应用2.1 骨髓炎的诊断脂肪抑制T2加权涡轮自旋回波序列在骨髓炎的诊断中具有重要作用。

由于骨髓炎常伴有脂肪浸润，使用脂肪抑制T2加权序列可以更清晰地观察到水肿、骨髓增生、脓肿等病变，有助于早期诊断和治疗。

2.2 肿瘤的诊断对于肿瘤的诊断，脂肪抑制T2加权涡轮自旋回波序列同样具有重要价值。

肿瘤组织中的脂肪信号常常会干扰水信号的观察，使用脂肪抑制序列可以有效地抑制脂肪信号，使得肿瘤的边界更清晰，有助于评估肿瘤的范围和浸润情况。

2.3 骨折的诊断在骨折的诊断中，脂肪抑制T2加权涡轮自旋回波序列同样有其独特的价值。

由于骨骼中含有大量的脂肪信号，如果不进行脂肪抑制，将会对骨折线的观察造成较大的干扰，而使用脂肪抑制序列可以减少这种干扰，有助于更准确地诊断骨折情况。

磁共振成像脂肪定量解决方案（二）IDEAL IQ是GE最新推出的精准脂肪定量成像解决方案。

这一新技术的提出，最初的目的是为了更精确的量化评价肝脏脂肪变性的存在及其程度。

如所周知肝脏是人体内脂肪重要的代谢场所，而肝细胞内脂肪合成过多或代谢障碍都会导致肝细胞内脂肪含量的异常增多。

病理学上当肝内脂肪含量超过其湿重5%时称为肝脏脂肪变性。

这里需要强调的是肝脏脂肪变性并不是一个独立的疾病，而是许多疾病所导致的肝脏的一种病理改变。

糖尿病、长期饮酒、过度的营养不良等都会导致肝内脂肪含量的增多；另一方面由于肝脏是人体内最重要的代谢器官，许多药物会经过肝脏代谢，这些药物在肝内的代谢过程一方面实现了对药物的解毒功能，但另一方面也会给肝细胞带来不同程度的损害，这些损害会导致肝细胞内脂肪代谢的障碍，从而导致肝细胞内脂肪成分的堆积。

因此，准确评价肝脏脂肪变性的存在及其程度具有重要的临床意义。

IDEAL IQ量化解决方案采用双回波化学位移技术评价肝内脂肪的最大问题是受铁沉积、纤维化等影响时，根据同、反相位信号无法精准定量肝脏内脂肪含量，双回波技术对于有无肝内脂肪变性的评价只是定性的，无法进行准确量化评价。

在GE磁共振平台上最新推出的IDEAL IQ则是采用多回波的水脂分离技术，根据多回波信号变化曲线在进行脂肪定量时能够去除组织T2*的干扰，从而精确量化肝内脂肪的百分比，从技术角度而言IDEAL IQ具有以下突出优势：01IDEAL IQ实现了从信号脂肪分数到质子密度脂肪分数的飞跃：在无创磁共振脂肪相关成像技术中，利用化学位移的双回波成像也是临床实践工作中广泛应用的一种方法。

在严格排除其他干扰因素如铁过载、纤维化时这种方法也能比较准确的反映脂肪含量。

其基本原理是：同相位信号等同于水脂相加，反相位信号等同于水脂相减，这样我们可以通过运算求得脂肪在整个信号中的百分比。

但这种方法的一个内在的问题是忽略了同、反相位回波时间不同所导致的信号衰减。

脂肪抑制和水抑制原理在磁共振成像中是非常重要的技术，主要是利用不同组织对射频脉冲的响应差异来区分脂肪和水分子。

具体原理如下：
当射频脉冲作用在一定频率的磁场中时，会使不同的原子核（如氢原子）发生共振。

由于脂肪和水的共振频率不同，它们在共振过程中会表现出不同的相位和进动频率。

通过选择适当的射频脉冲和回波采集时间，可以在磁共振图像中区分脂肪和水分子。

脂肪抑制技术主要是利用射频脉冲对脂肪分子的共振频率进行干扰，使其失去相位一致性，从而在图像中呈现出较低的信号强度。

而水抑制技术则是通过调整射频脉冲的频率和持续时间，使水分子在磁共振图像中呈现出较低的信号强度。

在实际应用中，这两种技术常常结合使用，以便更好地分离脂肪和水分子，从而获取更为准确的组织成分信息，帮助医生进行更准确的诊断。

t2加权脂肪饱和序列一、引言T2加权脂肪饱和序列（T2-weighted fat saturation sequence）是一种常用的磁共振成像（MRI）技术，它在临床诊断、科研等领域具有广泛的应用价值。

本文将对T2加权脂肪饱和序列的原理、应用、案例以及发展趋势进行介绍，以期为磁共振成像领域的研究和应用提供参考。

二、T2加权脂肪饱和序列的原理1.脂肪与水的信号差异：T2加权脂肪饱和序列通过对比脂肪和水的信号差异来实现脂肪的抑制。

脂肪与水的T2信号衰减不同，脂肪的T2信号衰减较快，因此在图像中呈现低信号。

2.饱和效应：在T2加权脂肪饱和序列中，通过施加梯度脉冲对脂肪信号进行饱和，使其信号衰减更为明显，从而实现脂肪的抑制。

三、T2加权脂肪饱和序列的应用1.脂肪抑制：T2加权脂肪饱和序列可以用于脂肪抑制，使图像中脂肪组织呈现低信号，便于观察和诊断。

2.水分子的流动性评估：T2加权脂肪饱和序列可以反映水分子的流动性，对于评估组织结构和功能具有重要意义。

四、T2加权脂肪饱和序列在医学影像诊断中的应用案例1.肝脏病变诊断：T2加权脂肪饱和序列可用于诊断肝脏脂肪变性、肝硬化等病变，有助于临床诊断和治疗。

2.肌肉病变诊断：T2加权脂肪饱和序列可以用于诊断肌肉病变，如肌肉水肿、肌炎等，为临床提供有力依据。

3.神经系统病变诊断：T2加权脂肪饱和序列在神经系统病变诊断中具有重要作用，如脑水肿、脑梗死、脑肿瘤等。

五、T2加权脂肪饱和序列的发展趋势与展望1.技术创新：随着磁共振成像技术的发展，T2加权脂肪饱和序列将不断优化，提高成像质量和诊断准确性。

2.临床应用拓展：T2加权脂肪饱和序列在现有应用领域的基础上，有望进一步拓展到其他疾病诊断和研究方向。

六、结论T2加权脂肪饱和序列作为一种重要的磁共振成像技术，在医学影像诊断中具有广泛的应用价值。

MRI脂肪抑制技术意义:(1)减少运动伪影、化学位移伪影或其他相关伪影；(2)抑制脂肪组织信号，增加图像的组织对比；(3)增加增强扫描的效果；(4)鉴别病灶内是否含有脂肪，因为在T1WI上除脂肪外，含蛋白的液体、出血均可表现为高信号，脂肪抑制技术可以判断是否含脂，为鉴别诊断提供信息。

方法（一）频率选择饱和法：最常用的脂肪抑制技术之一。

由于化学位移，脂肪和水分子中质子的进动频率存在差别，在成像序列的RF施加前，先连续施加数个预脉冲，如果预脉冲的频率与脂肪中质子进动频率一致，脂肪组织的将被连续激发而发生饱和现象，而水分子中的质子由于进动频率不同不被激发。

这时再施加RF，脂肪组织因为饱和不能再接受能量，因而不产生信号，从而达到脂肪抑制的目的。

特点：（1）高选择性。

主要抑制脂肪组织信号，对其他组织的信号影响较小。

（2）可用于多种序列。

（3）场强依赖性较大，在中高场强下使用可取得好的脂肪抑制效果。

（4）对磁场的均匀度要求很高。

（5）进行大FOV扫描时，因梯度场存在，视野周边区域脂肪抑制效果较差。

（6）增加了人体吸收射频的能量。

（7）预脉冲将占据TR间期的一个时段，因此会延长扫描时间，并有可能影响图像的对比度。

（8）运动区域脂肪抑制效果差。

（二）STIR技术：常用的脂肪抑制技术之一。

MR仪，脂肪组织的T1值约为200～250ms，则TI=140～175ms时可有效抑制脂肪组织的信号。

在1.0T仪上TI应为125～140ms；在0.5T仪上TI应为85～120ms，在0.35T仪上TI应为75～100ms。

特点：(1)场强依赖性低。

低场MRI仪也能取得较好的脂肪抑制效果。

(2)与频率选择饱和法相比，磁场的均匀度要求较低。

(3)大FOV扫描能取得较好的脂肪抑制效果。

(4)信号抑制的选择性较低。

如果某种组织的T1值接近于脂肪，其信号将被抑制，故一般不能应用增强扫描。

(5)由于TR延长，扫描时间较长。

（三）频率选择反转脉冲脂肪抑制技术：一种新的脂肪抑制技术。

【MRI⼩问】脂肪抑制成像的作⽤及各种序列介绍往期相关内容链接：【如何简单理解、认识MRI图像】【MRI⼩问】磁共振检查前须知【MRI⼩问】MR对⽐剂的应⽤须知【MRI⼩问】如何分辨T1WI与T2WI？⼀、为什么要进⾏脂肪抑制成像脂肪抑制（fat suppression, FS）是指通过应⽤特殊技术，使MR图像中的脂肪组织表现为低信号。

FS即可在T1WI（如Gd对⽐剂增强扫描），也可在T2WI（如区别⽔与脂肪的⾼信号）实现。

压脂后背景信号明显变暗，⿊⽩反差增⼤，⾼信号病变更易于显⽰。

不仅有利于显⽰病变，还能为疾病鉴别诊断提供依据，可提⾼诊断准确性。

在FS T2WI，如病变组织含⽔较多，⾼信号将更明显，易于识别；在FS T1WI增强扫描时，由于没有脂肪信号的⼲扰，将更容易观察和评价病变的强化程度，这对显⽰肌⾻系统和眼眶病变尤为重要。

能够抑制脂肪信号的MRI技术有：①反相位成像（Dixon技术，体素内⽔脂相位⼤⼩相减）；②频率选择性脂肪抑制，常⽤的技术有CHEMSAT（通⽤电⽓）、FATSAT（西门⼦）、SPIR和SPAIR（飞利浦），前⼆者常被称为化学饱和法（CHESS）；③T1恢复时间依赖脂肪抑制，⼜称短时反转恢复（STIR）；④其他，包括选择性⽔激励成像（3D-FATS，Proset，Quick Fatsat）、层⾯选择梯度反转技术以及⼀些将脉冲序列混合应⽤的成像技术。

⼆、反相位成像脂肪抑制是如何实现的？相位指氢质⼦围绕外磁场进动时，每⼀个磁矩在进动轨迹上的位置。

同相位指组织中所有进动质⼦的磁矩在某⼀时刻处于处于同⼀位置，失相位指组织中质⼦的磁矩不能保持在同⼀位置⽽逐渐离散的过程，反相位指两种组织的磁矩在某⼀时刻处于180°相反⽅向的状态。

在静磁场中脂肪和⽔质⼦的共振频率存在轻微差异，他们之间的化学位移是3.5ppm。

利⽤脂肪和⽔质⼦的相位处于180°相反⽅向或相同⽅向时分别采集MR信号，就可以产⽣反相位或同相位图像。

磁共振压脂技术简介最近维修设备中有客户问起磁共振扫描压脂方式，本文就根据客户所问总结了磁共振各种压脂技术的原理及利弊。

一、压脂技术总述目前常见的压脂技术主要有以下五种：1、FS-Fat Saturation（频率选择脂肪抑制）2、SPAIR-Spectrally Adjabatic Inversion Recovery（频率选择反转恢复脂肪抑制）3、TIRM-Turbo Inversion Recovery Magnitude/STIR（反转恢复脂肪抑制）4、DIXON（水脂分离）5、WE-Water Excitation/Proset（水激发）二、Fat Saturation在常温及1.5T的场强里面，水和脂肪的频率差异为3.4ppm，ppm为百万之一，而氢质子的旋磁比为42.58MHz/T,所以在1.5T的磁场中，水和脂肪的进动频率差异为：42.58x3.5x1.5≈225Hz,即场强越高水脂频率差异越大。

通过施加一个90度软脉冲，把脂肪信号饱和从而达到脂肪抑制目的。

优点：信噪比高，能与多种序列结合使用，可用于增强扫描。

缺点：对B0场、B1场要求高，对B0场、B1场不均匀性很敏感，扫描时间增长，SAR高。

三、SPAIR-Spectrally Adjabatic Inversion Recovery首先施加180度的软脉冲只让脂肪信号翻转到纵向磁化矢量最大，通过一个短暂的TI时间（1.5T≈170ms），然后再施加一个90度的射频脉冲从而达到脂肪抑制效果。

优点：对B1场不均匀性不敏感，信噪比高，可用于增强扫描，压脂效果比FS好。

缺点：对B0场不均匀性敏感，扫描时间增长。

四、TIRM-Turbo Inversion Recovery Magnitude（STIR）首先施加180度脉冲把水和脂肪信号翻转到纵向磁化矢量最大，此时脂肪恢复快，水恢复慢，通过一定的TI时间后，再发射90度射频脉冲把脂肪打到Z轴从而不产生信号，而水被打到XY平面使其弛豫切割线圈产生信号，从而达到脂肪抑制目的。
