工程钻机(又名水源钻机)

国外地质钻机性能介绍与比较(2009年)1.国钻机概况国地质勘探钻机、水文水井钻机和小型石油钻机，如：TK.3型立轴钻机、TSJ.1000型水源钻机、TSJ.2000钻机、GZ-2000钻机、ZJ20/1350石油钻机等。

小型石油钻机实例：本钻井工程为煤层气产能井钻井工程，工程甲方为晋煤集团蓝焰公司以及中石油华北油田沁水盆地煤层气勘探开发公司。

井身结构：全井分一开、二开，一开深度20m-50m（达到基岩10m以下），孔径311.15mm；二开至完井，孔深400m-1200m，孔径215.9mm。

目的与任务，获取目的煤层的埋深、厚度、煤岩及煤质特征，为后期产气提供基本参数依据。

2）坑道钻机我国煤矿坑道钻探作业的主导机型为全液压动力头式坑道钻机。

具有钻进效率高、工艺适应性强、操作安全、解体性好、易搬迁等特点。

目前，国全液压动力头式钻机的生产厂家较多，钻进能力从几十米到上千米，已形成多个系列。

ZDY6000LD(A)型履带式全液压坑道钻机ZYL-6000全液压坑道钻机。

钻进示意图配套钻杆◆目前煤矿井下所用的钻杆种类主要有外平钻杆、螺旋钻杆两种。

➢外平钻杆是最常用的一种类型，适用于井下常规钻进作业和稳定组合钻具定向钻进。

现有的规格主要有φ42，φ50，φ63·5，φ73，φ89 mm等，具体钻杆参数及配套钻头见下表。

➢螺旋钻杆主要用于满足松软煤层钻进和本煤层大直径救援孔的排粉需要。

螺旋钻杆接头形式多采用插接方式。

可方便处理钻进过程中因塌孔、喷孔、掉块等形成的卡钻、埋钻等孔事故。

目前常用的规格主要有:φ78，φ88，φ100，φ110，φ130 mm等。

叶片式螺旋钻杆、浅槽螺旋钻杆两种。

庄矿50 mm×1 000 mm的浅槽螺旋钻杆叶片、插接式螺旋钻杆配套钻头➢煤矿井下瓦斯抽放钻孔施工钻头一般以硬质合金和金刚石复合片(PDC)钻头为主。

硬质合金钻头一般只适用于本煤层、泥岩等低硬度地层的浅孔施工，目前大多数煤矿为提高钻进效率、节省起下钻时间，一般都采用PDC钻头。

注意！操作前必须先熟读说明书请客户特别注意1、设备投入使用前，请您务必详细阅读本说明书；2、操作者必须在经过培训合格后，方可操作，严禁非操作者开机；3、客户应根据本说明书和使用现场条件编写安全操作规程；4、说明书由河北永明地质工程机械有限公司科技中心编制，非质量保证书，对印刷错误的更正、以及产品的改进，均由本公司随时做出解释，恕不另行通知，修改内容将编入再版使用说明书，购买配件请按随机使用说明书中的图号进行订货。

目录1概述 (2)2基本参数 (4)3传动系统 (4)4结构简介 (5)4.1转盘 (5)4.2联轴器 (6)4.3离合器 (6)4.4变速箱 (6)4.5升降机 (6)4.6抱闸 (7)4.7水刹车装置 (7)4.8水路系统 (8)5钻机的安装 (8)6使用及维护保养 (8)7常见故障及处理 (12)8钻机的运输及储存 (13)9产品的成套性 (13)10随机发给用户的技术文件 (13)11附图..............................................................................14-25 12关于产品三包的有关说明.. (26)1概述TSJ2000/445钻机机型为转盘式，具有结构紧凑，传动平稳，坚固耐用，操作安全，密封性能好等特点，并可实现机械拧卸钻具。

本钻机适用于水源开发、矿井建设及其它工程钻孔。

2基本参数钻孔深度：φ89钻杆2000m转盘通径：φ445mm转盘转数（正反r/min）：37.552.585147转盘输出最大扭矩：21kN·m升降机单绳最大提升能力：90kN升降机提升速度（按二层计算）：0.84 1.90 3.3m/s使用动力：柴油机6135AN-3150Ps电动机Y315S-4110kW皮带轮输入转数：730r/min卷筒容绳量(φ24.5mm)：176m外形尺寸（长×宽×高）：4320×2300×1290mm主机重量（不含动力）：8000kg3传动系统3.1传动系统概述如图1所示：钻机升降机和转盘的动力为一台Y315S-4电动机或一台6135AN-3型柴油机，动力经6根D7100V型皮带并通过摩擦离合器，将动力传入变速箱后，一路经齿式联轴节传入转盘，另一路经花键轴传入升降机。

钻机使用方法详述钻机是一种广泛应用于岩土工程、地质勘探、水源开发等领域的专业设备。

正确使用钻机可以提高工作效率并确保工作安全，下面将详细介绍钻机的使用方法。

一、设备准备在开始使用钻机之前，必须确保设备和工具的准备工作已完成。

首先，要检查钻机的各个部件是否完好，如钻杆、钻头、钻杆扣等，确保没有损坏或松动的地方。

同时，要准备好所需的钻杆长度和钻头等附件。

其次，要核对钻机的操作手册，熟悉各个按钮、开关的功能和使用方法。

二、工作场地准备在使用钻机前，必须对工作场地进行适当的准备工作。

首先，要确保工作场地的平整度，以防止钻机发生倾斜或不稳定的情况。

同时，要清理工作场地上的杂物和障碍物，确保操作空间足够。

另外，还要根据工作需要设置好作业范围的边界，以确保安全和高效的施工。

三、操作步骤1. 安装钻杆将钻杆按照顺序逐根连接起来，并使用扳手紧固好。

在连接钻杆时，要确保各个连接口严密，并使用润滑油进行润滑，以减少摩擦阻力。

2. 安装钻头根据作业需要选择合适的钻头，并使用钻杆扣等工具将钻头牢固安装在钻杆底部。

3. 调整钻机根据作业要求和基岩情况，调整钻机的参数和设置，如转速、推力等。

确保钻机能够在预设的范围内正常工作。

4. 开始钻探将钻机放置在预定位置，并打开电源开关。

按下启动按钮，钻机开始运转。

在钻探过程中，要根据实际情况适时调整转速和推力，以确保钻头顺利进入岩石或土层。

5. 注意安全在使用钻机时，必须时刻关注安全问题。

操作人员应佩戴好安全帽、防护眼镜、防护手套等个人防护装备。

当发现异常情况时，如噪音异常、设备温度升高等，要立即停止作业，并及时检查和处理故障。

6. 钻探结束在完成钻探任务后，可以停止钻机的运转。

先关闭电源开关，然后逐根拆卸钻杆，将其放置在指定的存放位置。

最后，将钻机和作业场地清理，确保设备和场地的整洁。

四、维护保养钻机是一种精密的工程设备，为确保其长期稳定运行，需要进行定期的维护保养工作。

包括对设备的清洁、润滑、紧固等，以延长寿命并确保设备的性能。

常见工程钻机种类及工作原理1.旋挖钻机：旋挖钻机是一种常见的工程钻机，主要用于土壤或软岩的钻探和钻孔施工。

其工作原理是通过旋转钻杆，驱动钻头在地面或土层下进入地面，进行开放式的钻探和孔洞挖掘作业。

旋挖钻机通过改变钻头的类型和结构，以适应不同地质环境下的钻探要求。

2.水洗钻机：水洗钻机是一种常用的工程钻机，主要用于钻取地下水的水井和岩心钻取。

其工作原理是通过高压水流将岩层碎屑冲刷出钻孔，然后将钻杆下放，继续进行钻孔作业。

水洗钻机一般配备岩心采集器，可以快速采集地质岩芯样品，用于地质勘探和工程设计。

3.螺旋钻机：螺旋钻机是一种常见的工程钻机，主要应用于岩土地质工程中的基桩、钢管灌注桩等施工。

其工作原理是通过旋转内中空的钻杆，驱动螺旋岩头进入地层，通过挖掘和推土的方式将岩土材料移除，同时形成一个稳定的钻孔。

螺旋钻机在施工过程中还可以通过注浆技术实现地层固结和强化的效果。

4.花岗岩钻机：花岗岩钻机是一种专用的工程钻机，主要用于花岗岩和其他坚硬岩石的钻孔作业。

其工作原理是通过高速旋转的花岗岩钻头，携带硬质合金刀片在岩石中进行挖掘。

花岗岩钻机一般采用液压或气动驱动方式，具有高效、精确、安全的特点。

5.方案钻机：方案钻机是一种常见的地下工程钻机，主要用于地下钻孔和孔洞施工。

其工作原理是通过旋转钻杆，驱动方案钻头在地下水平面或向下钻探进入地下，进行孔洞挖掘作业。

方案钻机通常具有强大的钻进力和稳定的孔洞质量，适用于复杂的地下工程环境。

以上是常见的几种工程钻机及其工作原理。

工程钻机种类繁多，根据不同的施工需求和地质情况，选择合适的钻机类型可以提高施工效率和质量。

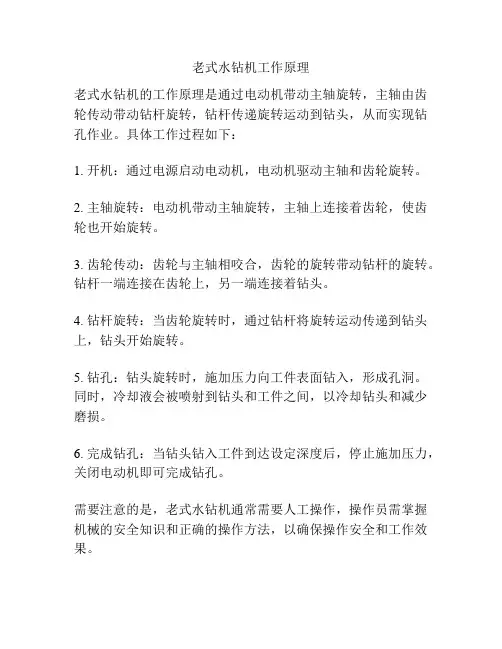

水钻钻孔机的使用方法水钻钻孔机的使用方法1. 概述水钻钻孔机是一种常用于地质勘探、水源开发和建筑工程中的钻孔设备。

它可以通过旋转和冲击的方式在地下进行钻孔，并获取地质信息或开采水源。

本文将详细介绍水钻钻孔机的使用方法，以帮助读者全面了解该设备的操作流程和注意事项。

2. 设备准备在使用水钻钻孔机之前，首先需要确保设备和配件是完好无损且操作正常。

检查设备的电源、传动系统、润滑系统和冷却系统，并进行必要的维修和保养。

根据钻孔深度和地质条件的不同，选择合适的钻头和钻杆，并将其安装好，确保连接紧固可靠。

3. 地质勘探钻孔地质勘探钻孔是水钻钻孔机的主要应用之一。

在进行地质勘探钻孔之前，需要详细研究目标区域的地质情况，并制定相应的钻探方案。

根据方案选择合适的钻头和钻杆，并配备必要的岩心采样工具。

在进行地质勘探钻孔时，需要按照以下步骤进行操作：步骤一：确定钻孔位置和方向，并在地面上标记；步骤二：将水钻钻孔机放置在钻孔位置，并通过调整机架和支撑脚稳固设备；步骤三：打开水钻钻孔机的电源，并调节适当的转速；步骤四：开始钻孔，同时适时调整钻速和冲击力；步骤五：根据需要，定期对设备进行润滑和冷却，并清理钻孔排出的泥浆。

4. 水源开发钻孔水源开发钻孔是另一种常见的水钻钻孔机应用。

它主要用于寻找地下水源，以满足农业、工业和生活用水的需要。

在进行水源开发钻孔之前，需要进行详细的水文地质调查，并绘制水井布点图和钻孔路线图。

在进行水源开发钻孔时，需要按照以下步骤进行操作：步骤一：确定水源开发钻孔位置，并在地面上标记；步骤二：将水钻钻孔机放置在钻孔位置，并通过调整机架和支撑脚稳固设备；步骤三：打开水钻钻孔机的电源，并调节适当的转速；步骤四：开始钻孔，同时适时调整钻速和冲击力；步骤五：根据需要，定期对设备进行润滑和冷却，并清理钻孔排出的岩屑和泥浆。

5. 总结回顾水钻钻孔机是一种重要的钻孔设备，在地质勘探和水源开发领域发挥着关键作用。

通过以上介绍，我们了解到了水钻钻孔机的使用方法，包括设备准备、地质勘探钻孔和水源开发钻孔的操作步骤。

钻机的分类及钻机型号中字母代表的意义钻机是完成钻进施工的主机，它带动钻具和钻头向地层深部钻进，并通过钻机上的升降机(卷扬机)来完成起下钻具和套管、提取岩心、更换钻头等辅助工作。

泵的主要功能则是向孔内输送冲洗液以清洗孔底、冷却钻头和润滑钻具。

由于岩土钻掘工程的目的与施工对象各异，因而钻机种类较多。

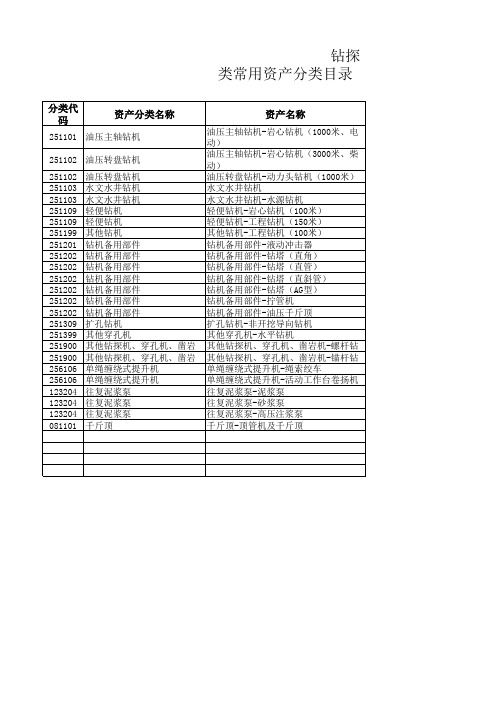

钻机可按用途分类，如岩心钻机、石油钻机、水文地质调查与水井钻机、工程地质勘查钻机、坑道钻机及工程施工钻机等。

按钻进方法可把钻机分成四类：1. 冲击式钻机,又分为钢丝绳冲击式、钻杆冲击式两种钻机。

2. 回转式钻机,又分为下面三种：o 立轴式--手把给进式、螺旋差动给进式、液压给进式钻机；o 转盘式--钢绳加减压式、液压缸加减压式钻机；o 移动回转器式--全液压动力头式、机械动力头式钻机。

3. 振动钻机。

4. 复合式钻机：振动、冲击、回转、静压等功能以不同组合方式复合在一起的钻机。

原地质矿产部在部标《DZ3-79》中规定了钻机类别标志，见下图，均用汉语拼音字母标注。

按表中所述，如100米液压机械传动(油压)岩心钻机的型号命名为XY-1。

立轴式钻机应用较为广泛。

原地质矿产部立轴式钻机系列定名为XY型，原冶金工业部立轴式钻机系列定名为YL（冶立）型，有色金属工业总公司立轴式钻机系列定名为CS（穿山）型，原煤炭工业部立轴式钻机系列定名为TK（探矿）型。

表中括号内的数字为钻进深度，单位为米。

石家庄腾蛟钻探机械有限公司主要生产北探百米钻机、北探高低速150钻机、北探180钻机、北探200钻机，无锡160泥浆泵、BW200泥浆泵、衡阳250泥浆泵、衡阳320泥浆泵、BW850泥浆泵、BW1200泥浆泵、水源300钻机、水源600钻机双金属缸套、锁接头、钻杆，岩心管，套管、钻机易损件、泥浆泵配件等产品专业生产加工的供应商，拥有完整、科学的质量管理体系。

石家庄腾蛟钻探机械有限公司的诚信、实力和产品质量获得业界的认可。

欢迎各界朋友莅临参观、指导和业务洽谈。

常见工程钻机种类及工作原理工程钻机是指用于土木工程、矿业工程、建筑工程等领域的专用机械设备，其主要功能是钻孔。

常见的工程钻机种类可分为以下几类：1.手持式钻机：手持式钻机通常由电机、钻头和钻夹组成，可用于钻孔、攻丝、扩孔等操作。

其工作原理是通过电机驱动钻头进行旋转，进而实现钻孔操作。

2.固定式钻机：固定式钻机一般由主机、支架、油缸、输送机等部分组成。

主要用于岩土钻探、地基处理、地下矿山等工程。

其工作原理是通过驱动机构（如液压油缸）使钻杆进行旋转和上下运动，完成钻孔操作。

3.地质钻机：地质钻机主要用于地质勘探、石油勘探等领域。

其结构一般包括主机、柱塞式液压马达、转盘、传动系统等。

工作原理是通过液压系统提供动力，驱动钻杆进行旋转和下压，实现钻孔作业。

4.水井钻机：水井钻机主要用于钻取水井、煤矿巷道等地下空间。

其结构包括主机、驱动系统、钻杆等组成。

工作原理是通过驱动系统（如液压系统）提供动力，驱动钻杆进行旋转和下压，完成钻孔操作。

5.车载钻机：车载钻机主要用于道路建设、桥梁修建等工程。

其设计一般为移动式，方便在不同工作地点进行操作。

工作原理和其他钻机类似，通过动力系统驱动钻杆进行旋转和下压。

6.岩石钻机：岩石钻机适用于岩石勘探、爆破作业等。

其结构包括车架、组件装置、轴等。

工作原理是通过电动机或液压系统提供动力，驱动定义形状的钻头进行钻孔。

7.钻桩机：钻桩机主要用于建筑工程的桩基础施工，用于集团快速钻孔的专用设备。

可按需加载于挖掘机或装载机上进行施工，提高工作效率。

工作原理和其他钻机类似，通过驱动系统驱动钻杆进行旋转和下压。

总结来说，工程钻机种类众多，具体选择应根据不同的工程需求来决定。

工作原理基本类似，主要是通过动力系统驱动钻杆进行旋转和下压，从而实现钻孔操作。

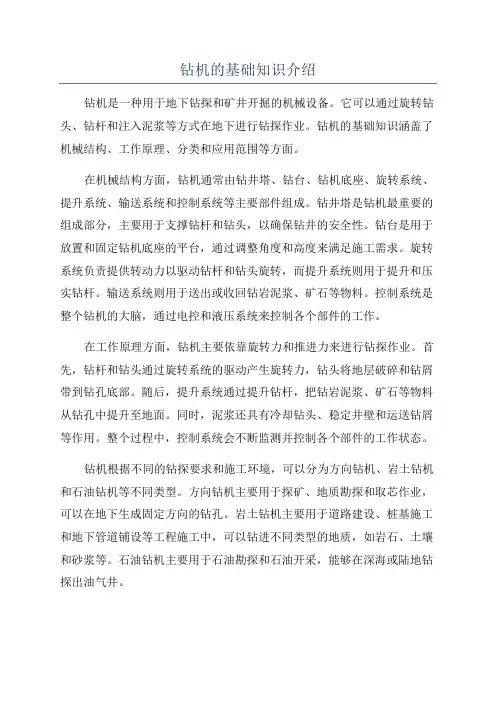

钻机的基础知识介绍钻机是一种用于地下钻探和矿井开掘的机械设备。

它可以通过旋转钻头、钻杆和注入泥浆等方式在地下进行钻探作业。

钻机的基础知识涵盖了机械结构、工作原理、分类和应用范围等方面。

在机械结构方面，钻机通常由钻井塔、钻台、钻机底座、旋转系统、提升系统、输送系统和控制系统等主要部件组成。

钻井塔是钻机最重要的组成部分，主要用于支撑钻杆和钻头，以确保钻井的安全性。

钻台是用于放置和固定钻机底座的平台，通过调整角度和高度来满足施工需求。

旋转系统负责提供转动力以驱动钻杆和钻头旋转，而提升系统则用于提升和压实钻杆。

输送系统则用于送出或收回钻岩泥浆、矿石等物料。

控制系统是整个钻机的大脑，通过电控和液压系统来控制各个部件的工作。

在工作原理方面，钻机主要依靠旋转力和推进力来进行钻探作业。

首先，钻杆和钻头通过旋转系统的驱动产生旋转力，钻头将地层破碎和钻屑带到钻孔底部。

随后，提升系统通过提升钻杆，把钻岩泥浆、矿石等物料从钻孔中提升至地面。

同时，泥浆还具有冷却钻头、稳定井壁和运送钻屑等作用。

整个过程中，控制系统会不断监测并控制各个部件的工作状态。

钻机根据不同的钻探要求和施工环境，可以分为方向钻机、岩土钻机和石油钻机等不同类型。

方向钻机主要用于探矿、地质勘探和取芯作业，可以在地下生成固定方向的钻孔。

岩土钻机主要用于道路建设、桩基施工和地下管道铺设等工程施工中，可以钻进不同类型的地质，如岩石、土壤和砂浆等。

石油钻机主要用于石油勘探和石油开采，能够在深海或陆地钻探出油气井。

钻机在建筑工程、矿山开采、隧道工程、水利工程、地质勘探等多个领域都有广泛的应用。

在建筑工程中，钻机可以用于土木工程的地质勘探、桩基施工和漏水处理等。

在矿山开采中，钻机可用于采矿孔的钻探、矿石的爆破和矿石的提取等作业。

在隧道工程中，钻机可用于隧道的掘进和地质勘探等作业。

在水利工程中，钻机可用于水井的钻探和水源勘查等。

在地质勘探中，钻机可用于进行岩心钻探、土壤样品采集和水资源调查等。

钻井机型号钻探设备1 、KZ-500BX便携式岩芯钻机2、HYG-2型全液压工勘钻机3、HCR-8型全液压岩芯钻机4、TSJ-6/660B型水源钻机5、GZ-2000型工程钻机6、TSJ-2000A型水源钻机7、THJ-2000型岩芯钻机8、TXJ-1600型岩芯钻机9、XY-5岩芯钻机10、XY-6B岩芯钻机11、XY-100型液压钻机一、KZ-500BX便携式岩芯钻机单位：台型号：KZ-500BX重量(kg)：1408、1550、1620品牌：YDXD远东兄弟（以下价格A、B、C分别为：KZ-500BXA、KZ-500BXB、KZ-500BXC型钻机的售价）产品规格· A ?152,322.40·· B ?176,082.40·· C ?187,962.40简要说明：该钻机具有模块化设计、易拆卸组装钻探效率高、便于运输、成本低、环保等特点。

在大多数情况下能够钻入深度超过350米的HQ和500多米的NQ地层，可广泛适用于地面条件极为复杂的岩芯钻探工作。

钻机特点：1、轻便灵活安全可靠钻机结构紧凑、简洁，钻机各个部件包括钻杆在内用1辆5吨的卡车即可以运送。

在交通条件不便利的地区可以用人工或驮马通过小道运送，为客户大大节省修建临时道路的投资，缩短勘探工期，节省劳动力，降低搬运风险和成本。

钻机采用液压驱动、模块化、结构安全可靠，容易操作，降低劳动强度，更加人性化；机场用电均采用12伏直流电源，用电更安全；机台搬迁时，拆卸容易，安装简便，轻松完成钻机的搬移。

钻机中单个部件最大重量不超过250公斤。

2、钻塔新颖结构安全钻塔角度可在45°～90°范围调节，钻机可以进行-45°～-90°的斜孔钻进，勿需上塔操作，减少上塔操作的安全风险，增加操作的安全系数。

3、钻机紧凑利于环保特别适合在山区地形切割大的环境施工或在林区施工，钻机安装只需4ⅹ4米甚至更小的平坦场地上工作。
