机场飞行区标志

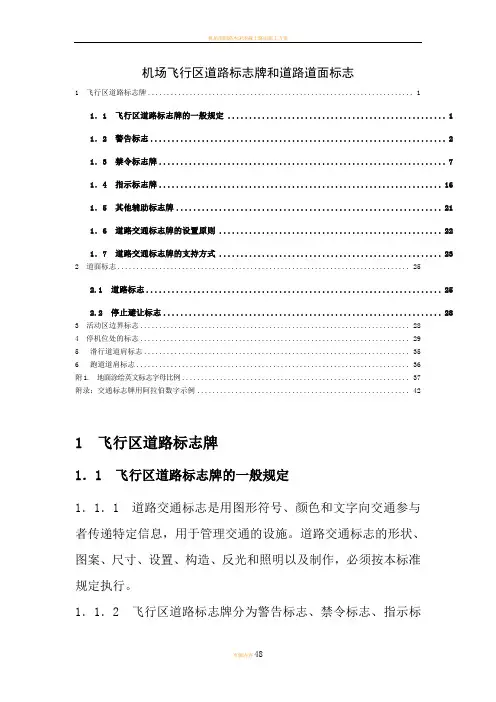

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 (1)1．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (7)1．4 指示标志牌 (16)1．5 其他辅助标志牌 (21)1．6 道路交通标志牌的设置原则 (22)1．7 道路交通标志牌的支持方式 (23)2 道面标志 (25)2.1 道路标志 (25)2.2 停止避让标志 (28)3 活动区边界标志 (28)4 停机位处的标志 (29)5滑行道道肩标志 (35)6跑道道肩标志 (36)附1. 地面涂绘英文标志字母比例 (37)附录：交通标志牌用阿拉伯数字示例 (42)1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

三角形边长A=70cm黑边宽度B=5cm黑边圆角半径R=3cm衬底边宽度C=0.4cm图1 警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。

机场飞行区标志物的形状
机场飞行区标志物是指用于指示机场飞行区内飞机起降、滑行、停放等区域的标志物。

这些标志物的形状具有特定的含义，以便飞行员能够快速准确地识别它们，从而遵守交通规则、确保飞行安全。

下面介绍一些常见的机场飞行区标志物及其形状：
1. 着陆区标志：着陆区标志是一组两个大白色矩形，分别位于着陆区两端的中央线上，形状为长方形。

2. 跑道端标志：跑道端标志包括两个大白色矩形和一枚大白色圆形，形状为长方形和圆形的组合。

3. 滑行道标志：滑行道标志是一组大黄色矩形，形状为长方形，用于指示滑行道的位置。

4. 停机位标志：停机位标志是一组大蓝色矩形，形状为长方形，用于指示飞机停放位置。

5. 跑道入口标志：跑道入口标志由一组大白色矩形和一个大白色三角形组成，形状为长方形和三角形的组合。

需要注意的是，以上标志物的形状和颜色均为国际标准，但不同国家和地区的机场可能会对标志物的具体形状和颜色进行微调，飞行员需在飞行前了解当地机场的标志物情况。

- 1 -。

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。

2．3 警告标线.............................................................................................................错误！未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线........................................................................................................................ 错误！未定义书签。

2．3 警告标线........................................................................................................................ 错误！未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

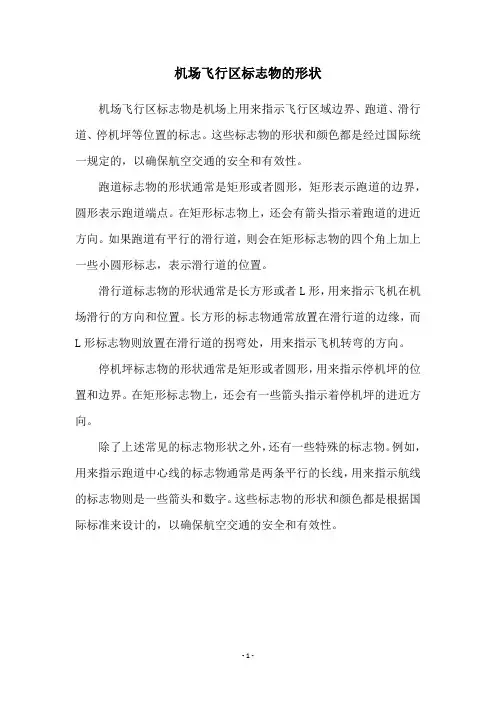

机场飞行区标志物的形状
机场飞行区标志物是机场上用来指示飞行区域边界、跑道、滑行道、停机坪等位置的标志。

这些标志物的形状和颜色都是经过国际统一规定的，以确保航空交通的安全和有效性。

跑道标志物的形状通常是矩形或者圆形，矩形表示跑道的边界，圆形表示跑道端点。

在矩形标志物上，还会有箭头指示着跑道的进近方向。

如果跑道有平行的滑行道，则会在矩形标志物的四个角上加上一些小圆形标志，表示滑行道的位置。

滑行道标志物的形状通常是长方形或者L形，用来指示飞机在机场滑行的方向和位置。

长方形的标志物通常放置在滑行道的边缘，而L形标志物则放置在滑行道的拐弯处，用来指示飞机转弯的方向。

停机坪标志物的形状通常是矩形或者圆形，用来指示停机坪的位置和边界。

在矩形标志物上，还会有一些箭头指示着停机坪的进近方向。

除了上述常见的标志物形状之外，还有一些特殊的标志物。

例如，用来指示跑道中心线的标志物通常是两条平行的长线，用来指示航线的标志物则是一些箭头和数字。

这些标志物的形状和颜色都是根据国际标准来设计的，以确保航空交通的安全和有效性。

- 1 -。

飞行区指标ii
飞行区指标II是指在民用机场内用于标识飞行区（Runway、Taxiway、Apron等）位置和方向的标志和标线。

包括中央线、边线、防滑道线、停机位标记、跑道端标记、阻拦面标记等。

这些指标是根据国际民航组织（ICAO）标准制定的，以确保
飞机在地面上行驶时保持安全的距离和方向。

飞行区指标II还包括跑道起降方向标记、跑道中央线标记、
跑道入口标记等，这些标志和标线帮助飞行员正确地导航和操作飞机。

例如，跑道起降方向标记用于标明飞机起降方向，如果飞行员误入反方向，就可能导致危险的事故。

跑道中央线标记用于指示飞机在跑道上的位置和航向，以确保正确地取道或者离开跑道。

除此之外，防滑道线、停机位标记、跑道端标记和阻拦面标记等还可以帮助飞机在地面上保持正确的位置和方向，以确保地面运行的安全。

总之，飞行区指标II是民用机场内标志和标线的组合，用于
标识飞行区位置、方向和特殊标记，以确保飞机在地面上行驶时保持安全的距离和方向。
