更换电杆、导线、变压器、开关作业指导书

新立及更换电杆停电作业指导书编写：__________ __________年_______月_______日审核：__________ __________年_______月_______日__________ __________年_______月_______日批准：__________ __________年_______月_______日作业负责人：__________作业时间：年月日时分至年月日时分国网××供电公司检修公司配电运检室（国网××县供电公司）一、准备阶段1.1 准备工作安排√序号内容标准责任人备注1 现场勘察现场勘察应查看检修（施工）作业需要停电的范围、保留的带电部位、装设接地线的位置、邻近线路、交叉跨越、多电源、自备电源、地下管理设施和作业现场的条件、环境及其他影响作业的危险点，提出针对性的安全措施和注意事项，并填写现场勘察记录。

×××2 明确工作任务（1）10kV××线××#新立及更换电杆。

×××3 确定作业方法（1）采用8t及以上吊车吊装。

×××4工作票填写与签发（1）填写、审核工作票的正确性；（2）交工作票签发人进行签发。

×××5 召开技术交底会（1）组织学习本次作业的作业指导书；（2）告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施；（3）告知现场电气设备接线情况、危险点和安全注意事项；（4）学习检修质量技术标准；（5）交待人员分工；（6）工器具及材料准备。

×××见附件 1 、21.2作业现场示意图10kV××线××#新立及更换电杆停电作业现场示意图1.3 危险点分析及安全控制措施序号危险点安全控制措施备注1 倒杆（1）立、撤杆应设专人统一指挥。

编号:Q/BC-AZ-015 10kV线路停电更换电杆（塔）作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
天津电力公司北辰供电分公司
1范围
本作业指导书适用于天津电力公司北辰供电分公司10kV线路停电更换电杆（塔）作业。

2 引用文件
国家电网公司电力安全工作规程（电力线路部分）
DL/T 599-1996《城市中低配电网改造技术导则》
DL/T 5106-1999《跨越电力线路架线施工规程》
DL/T 5131-2001《农村电网建设与改造技术导则》
DL/T 5009.2—2004《电力建设安全工作规程》第二部分：架空电力线路
GB50173-92 《电气装置安装工程35KV及以下架空线路施工及验收规范》
DL/602-96 《架空绝缘配电线路施工及验收规范》
DL/T692-1999 《电力行业紧急救护工作规范》
ZDGC 0071《安全生产工作规定》
3 作业准备
3.1准备工作安排
3.2 召开班前会
3.3人员要求
3.4工器具
3.4材料
3.5危险点分析
3.6安全措施
3.7作业分工
4作业程序4.1作业开工。

停电更换直线杆作业指导书
1.范围
本指导书适用于0.4kV、10kV线路停电更换单直线杆的作业。

2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本指导书。

DL409—91《电业安全工作规程》；
Q／CSG 1 0005—2004《电气工作票技术规范》；
GB 50173-92《35kV及以下架空电力线路施工验及收规范》；
SD292-88《架空配电线路及设备运行规程》
广电生【2003】3号 10千伏及以下架空配电线路和设备运行规程
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。

6.作业内容及方法6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现象及对策
5.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
8.3 施工材料清单
注：附件8.1、8.2和8.3使用时，应根据实际情况填写。

变压器更换及安装作业指导书1. 作业项目名称：变压器更换及安装作业指导书2. 作业内容范围本指导书适用于变压器更换及安装作业；3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2《铁路电力设备安装标准》（铁机字1817号）4. 人员准备5. 作业程序、检查方法及标准5.1作业前准备工作。

5.1.1作业人员应戴安全帽，穿绝缘鞋、工作服、带工具袋。

5.1.2备好安全用具：如令克棒、高低压测电笔（验电器），接地封线、等，并经试验合格。

5.1.3备好作业用的工具仪表，起重搬运工具及登高工具。

5.1.4对变压器进行试验合格，并确认合格，方可使用。

5.1.5对变压器进行全面检查，检查要求应符合《铁路电力设备安装标准》第二章第六节第二条规定。

5.2运行中变压器（调压器、电抗器）更换5.2.1根据相关文件要求，对发生下列情况的变压器实行更换作业5.2.1.1变压器发生短路故障变压器烧毁或变压器发生故障现场吊心处理不了的变压器。

5.2.1.2超过大修期限，需要进行更换。

5.2.1.3工程增容和进行容量调整。

5.2.2更换前查勘5.2.2.1了解变压器（调压器、电抗器）的运行及技术资料。

5.2.2.2了解变压器（调压器、电抗器）的运行环境及运输路径，更换的难易程度。

5.2.2.3将以上了解变压器设备情况记录在检修设备查勘单上，根据检修设备查勘单列出更换工作量，安排更换人员。

5.3停送电作业5.3.1按照停电审批有关要求，对运行中变压器更换应有停电施工计划。

5.3.2倒闸作业人员根据“停电作业工作票”或“安全工作命令簿”上的要求填写倒闸作业操作票。

5.3.3对影响信号的停电，先通知所属信号工区进行配合，并到行车室办理停用该路信号的登记手续，取得值班员同意签认后，在行车空隙期间，并确认另一路信号电源正常使用，申请一分钟倒切电源。

5.3.4 先断开低压总开关，有开关箱的应加锁，挂上“有人工作，禁止合闸”警示牌；无开关箱的要取下熔断器的保险丝，并挂上“有人工作，禁止合闸”警示牌；后断开高压开关或令克。

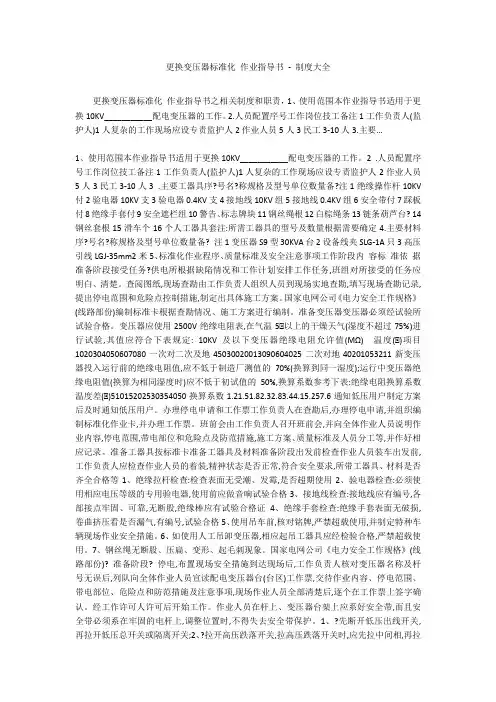

更换变压器标准化作业指导书-制度大全更换变压器标准化作业指导书之相关制度和职责，1、使用范围本作业指导书适用于更换10KV___________配电变压器的工作。

2.人员配置序号工作岗位技工备注1工作负责人(监护人)1人复杂的工作现场应设专责监护人2作业人员5人3民工3-10人3.主要...1、使用范围本作业指导书适用于更换10KV___________配电变压器的工作。

2 .人员配置序号工作岗位技工备注1工作负责人(监护人)1人复杂的工作现场应设专责监护人2作业人员5人3民工3-10人3 .主要工器具序?号名?称规格及型号单位数量备?注1绝缘操作杆10KV 付2验电器10KV支3验电器0.4KV支4接地线10KV组5接地线0.4KV组6安全带付7踩板付8绝缘手套付9安全遮栏组10警告、标志牌块11钢丝绳根12白棕绳条13链条葫芦台? 14钢丝套根15滑车个16个人工器具套注:所需工器具的型号及数量根据需要确定4.主要材料序?号名?称规格及型号单位数量备? 注1变压器S9型30KVA台2设备线夹SLG-1A只3高压引线LGJ-35mm2米5、标准化作业程序、质量标准及安全注意事项工作阶段内容标准依据准备阶段接受任务?供电所根据缺陷情况和工作计划安排工作任务,班组对所接受的任务应明白、清楚。

查阅图纸,现场查勘由工作负责人组织人员到现场实地查勘,填写现场查勘记录,提出停电范围和危险点控制措施,制定出具体施工方案。

国家电网公司《电力安全工作规格》(线路部份)编制标准卡根据查勘情况、施工方案进行编制。

准备变压器变压器必须经试验所试验合格。

变压器应使用2500V绝缘电阻表,在气温5℃以上的干燥天气(湿度不超过75%)进行试验,其值应符合下表规定: 10KV及以下变压器绝缘电阻允许值(MΩ) 温度(℃)项目1020304050607080一次对二次及地45030020013090604025二次对地40201053211新变压器投入运行前的绝缘电阻值,应不低于制造厂测值的70%(换算到同一湿度);运行中变压器绝缘电阻值(换算为相同湿度时)应不低于初试值的50%,换算系数参考下表:绝缘电阻换算系数温度差(℃)51015202530354050换算系数1.21.51.82.32.83.44.15.257.6通知低压用户制定方案后及时通知低压用户。

编号:Q/×××××kV××线路停电更换导线作业指导书（范本）编写：年月日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部×× kV××线路停电更换导线。

2 引用文件GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL 409-1991 电业安全工作规程(电力线路部分)GB/T 19001-2000 质量管理体系要求DL/T 741-2001 架空送电线路运行规程DL/T 5092-1999 110kV～500kV架空送电线路设计技术规程及条文说明SDJ 226-1987 架空送电线路导线及避雷线液压施工工艺规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3 修前准备3.13.2准备工作安排3.3人员要求3.4工器具3.5材料3.6危险点分析3.7安全措施3.8作业分工4作业程序4.1开工4.2作业内容及标准4.3竣工5记录5.1变更记录5.2消缺记录6 验收总结7 指导书执行情况评估8 附录8.1线材的要求1. 线路用的所有线材其技术特性，制造规格应符合国家现行标准，在取得合格证或出厂证明后，尚须进行下列外观检查：1．绞合应紧密，整齐，不得有缺股，断股，跳股或松股现象；2．铝线不得有严重的腐蚀现象；3．铝包钢线不应有露钢；4．钢绞线表面应镀锌良好，不得锈蚀；5．绞股线的绞制方向是否一致。

2.新规格的线材，必需取得国家或电力部相应的技术鉴定后方可使用。

8.2编写说明工作任务：×× kV××线××#～××#档停电更换LGJ- 导线。

中低压架空线路停电更换杆塔作业指导书作业指导书编号：Q/CSG-YNPG-PDZYS0062015(1)一、基本信息二、作业前准备三、作业风险四、作业过程及记录3 撤除旧杆塔（1）工作人员将杆塔上的导线拆除前应安装临时拉线。

（2）拆除旧杆塔上的所有导线及设备。

（3）根据施工场地的情况和铁塔的高度和重量与起重机具操作员协商选定起吊方案。

（4）起重机按吊装工作半径就位，支腿承点牢固可靠，在土质松软的地方有加设垫木或钢板。

（5）起吊过程中有设现场指挥员，明确指挥信号，因障碍影响视线时适当增设信号传递员，起重机具操作员接收到任何人发出的停止信号，必须立刻停止起吊。

（6）在邻近带电线路吊装杆塔时, 起重机接地良好，与带电体的最小安全距离符合安全规程的规定。

（7）按起重钢丝绳的安全系数选取吊装钢丝绳及卸扣。

（8）铁塔起吊绑点有加软垫保护，以免损坏构件镀锌层。

（9）铁塔起吊设2～3根调整绳，每根绳由1～2人拉住控制起吊。

（10）起重机适当受力后方可松开基础铁塔地脚螺栓，起重机将旧杆塔起吊离原基础，并在离地0.5～1m时停止起吊，检查吊车支承点的受力情况，如起吊点不理想，可校正钢丝绳套的起吊点位置。

（11）起吊过程中, 起吊速度应均匀, 缓提缓放, 并随时注意吊装情况。

（12）起吊的旧杆塔后必须平躺稳妥地放在地面上，同时做好有关围蔽工作。

确认( )4 更换新铁塔（1）新铁塔起吊绑点有加软垫保护，以免损坏构件镀锌层。

（2）新铁塔起吊设2～3根调整绳，每根绳由1～2人拉住控制起吊。

（3）起重机起吊铁塔至离地0.5～1m时停止起吊，检查吊车支承点的受力情况，如起吊点不理想，可校正钢丝绳套的起吊点位置。

（4）起吊过程中, 起吊速度应均匀, 缓提缓放, 并随时注意吊装情况。

（5）新铁塔吊装必须使用调整绳进行调整。

（6）新铁塔起吊至基础时用人扶持找正就位，校正倾斜度并安装基础地脚螺栓。

（7）对分段连接吊装新铁塔,连接螺栓紧固，并达到规范要求的扭矩。

配电线路更换导线标准化作业指导书配电线路更换导线标准化作业指导书编写年月日审核年月日批准年月日作业负责人：作业日期：年月日时至年月日时××供电局××供电所施工前三查√序号内容备注1 查人员思想、精神面貌有无妨碍施工的表现2 查现场安全措施是否正确完备并严格执行到位3 查安全工器具是否齐备并经校验合格危险点分析1 可能发生触电伤害2 可能发生误操作3 可能发生高处坠落4 可能发生坠物伤人5 可能发生机械伤害6 可能发生跑线伤人7 可能发生倒杆伤人采取的安全措施√序号内容备注1 认真进行现场勘察，确保作业范围内无外来电源2 停送电操作时应加强监护，必要时增设第二监护人3 必须在永久性制作完毕后才能进行紧线工作4 紧线时杆上工作人员应站在导线外侧5 应尽力使导线在收放过程中受力均匀6 导线截面大于50mm2以上且距离在5档以上时，应使用滑车进行撤线和紧线。

配电线路更换导线标准化作业现场工具指导卡序号名称准备数量实际回收数量备注1 10KV绝缘拉杆1副2 10KV验电器1只3 0、4KV验电器1只4 高压接地线2组5 安全带若干6 登高板若干7 绝缘手套2副8 安全遮栏2组9 警告、标志牌6块10 大剪子2把11 传递绳6条12 螺丝松动液2桶13 紧线器4只配电线路更换导线标准化作业现场材料指导卡序号名称准备数量实际回收数量拆下旧料数量备注1 架空线若干配电线路更换导线标准化作业指导书执行项目详细内容备注工作任务（）更换导线作业时间年月日时分至年月日时分查阅图纸现场勘测由工作负责人、供电所技安员等人到现场实地查勘，填写现场查勘记录，掌握现场情况及交叉跨越情况，根据作业的性质、工程量制定“施工三措”（应报批）、确定施工方案，提出施工质量要求和危险点控制措施，填写《更换导线材料指导卡》、《更换导线工具指导卡》申请停电按施工任务，确定停电时间，由生产调度提报停电申请，经供电局长或专工审批签字后，上报局调度批准后实施通知用户停电申请批准后，由调度直接或指定专人，提前7天通知用户停电时间准备主要材料材料准备：要根据施工量的大小，准备导线及相应的金具和绝缘子1、导线无断股、松股、拆叠及磨损现象，无烧伤、退火及腐蚀现象2、绝缘子：（1）有制造厂商标，经电业局试验符合国家标准（2）瓷件与铁件结合紧密，铁件镀锌完好（3）瓷釉表面光滑、完整，无气泡、斑点烧伤和缺釉现象（4）瓷横担的弯曲度不应大于2%5)已使用过的悬式绝缘子，应测量绝缘电阻值，其值不应低于300MΩ3、横担、金具：（1）符合规定尺寸，横担螺孔中心应在横担的准线上，允许最大误差不超过1mm（2）无明显的弯曲、变形，无裂纹、气泡、沙眼（3）热镀锌无脱落，表面无腐蚀现象《架空配电线路及设备运行规程》第四章（4）耐张线夹、拉线线夹应采用可锻铸件，并经试验合格（5）抱箍应采用热加工成型，不得冷弯加工（6）螺栓丝扣均匀、光滑，螺帽配合适当施工现场准备在更换导线作业前要做好施工现场准备工作：交叉跨越各种线路、铁路、公路、河流及换线时，应先取得主管部门的同意，做好安全措施，如搭设可靠的跨越架填写工作票、操作票作业班组在作业前一天根据本班分担的作业任务，由班组技术员填写电力线路第一种工作票，经工作负责人审核签字后，报工作票签发人审批签发。

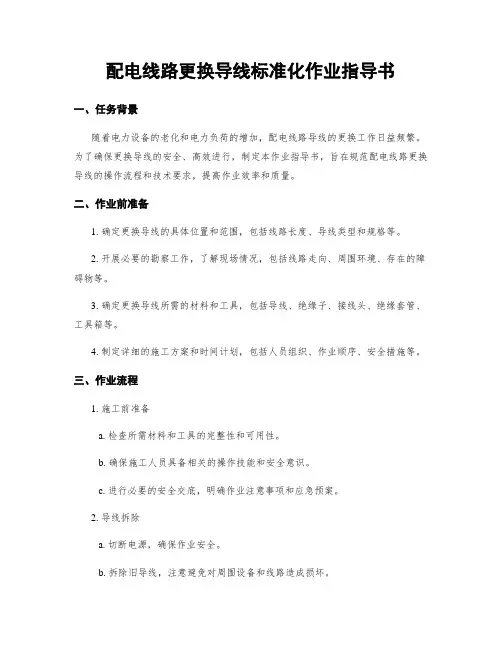

配电线路更换导线标准化作业指导书一、任务背景随着电力设备的老化和电力负荷的增加，配电线路导线的更换工作日益频繁。

为了确保更换导线的安全、高效进行，制定本作业指导书，旨在规范配电线路更换导线的操作流程和技术要求，提高作业效率和质量。

二、作业前准备1. 确定更换导线的具体位置和范围，包括线路长度、导线类型和规格等。

2. 开展必要的勘察工作，了解现场情况，包括线路走向、周围环境、存在的障碍物等。

3. 确定更换导线所需的材料和工具，包括导线、绝缘子、接线头、绝缘套管、工具箱等。

4. 制定详细的施工方案和时间计划，包括人员组织、作业顺序、安全措施等。

三、作业流程1. 施工前准备a. 检查所需材料和工具的完整性和可用性。

b. 确保施工人员具备相关的操作技能和安全意识。

c. 进行必要的安全交底，明确作业注意事项和应急预案。

2. 导线拆除a. 切断电源，确保作业安全。

b. 拆除旧导线，注意避免对周围设备和线路造成损坏。

c. 清理拆除导线产生的垃圾和杂物，保持作业区域整洁。

3. 导线安装a. 按照设计要求，将新导线逐段安装到支架或绝缘子上。

b. 注意导线的拉力和张力控制，确保安装牢固和合理的张力。

c. 安装绝缘子和绝缘套管，保证导线与支架或设备之间的绝缘。

4. 导线接地a. 按照规范要求，对导线进行接地处理，确保系统的安全运行。

b. 检查接地装置的可靠性和接地电阻的合格性。

5. 导线连接a. 根据线路图纸和设计要求，将导线与接线头连接。

b. 确保连接牢固可靠，防止接触不良和松动现象。

6. 系统测试a. 进行导线更换后的系统测试，包括电阻测试、绝缘测试和负荷测试等。

b. 确保系统运行正常，符合设计要求和安全标准。

7. 完工验收a. 对更换导线的施工质量进行全面检查和验收。

b. 确认施工符合相关标准和要求，不存在安全隐患。

四、安全注意事项1. 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。

2. 施工现场必须设置明显的安全警示标志和隔离措施，确保施工区域的安全。
