《冷挤压成型工艺及模具设计》课程教学大纲一、课程名称（中英文）中文名称：冷挤压成型工艺及模具设计英文名称：Cold Extrusion Processes and Die Design二、课程编码及性质课程编码：0817761课程性质：选修课三、学时与学分总学时：24学分：1.5四、先修课程机械设计、材料成形工艺、金属学及热处理和材料成形原理等五、授课对象本课程面向材料成型及控制工程专业学生开设，也可以供材料科学与工程专业和电子封装技术专业学生选修。
六、课程教学目的（对学生知识、能力、素质培养的贡献和作用）本课程是第七学期开设的一般选修课，其教学目的主要包括：1、掌握金属材料冷挤压的变形性质和成型规律，以及冷挤压模具设计的方法；2、掌握冷挤压成型工艺及模具设计的特点及国内外发展概况，查找并掌握冷挤压技术及模具设计发展前沿的新技术的特性；3、掌握挤压成形的各种方法，能独立编制工艺规程和设计冷挤压模具，分析和解决冷挤压生产问题，具有今后从事冷挤压成型工艺和复杂模具开发与设计的能力。
表1 课程目标对毕业要求的支撑关系七、教学重点与难点：教学重点：1）本课程以介绍冷挤压成型工艺与模具为主体、以讲述两者的设计为重点；2）在全面了解与掌握挤压成形的材料原理及力学原理的基础上，重点学习冷挤压加工工序和模具的设计；3）重点学习的章节内容包括：第2章“挤压基本原理”（6学时）、第5章“冷挤压加工工序设计”（4学时）、第6章“冷挤压模具设计”（6学时）。
教学难点：1）冷挤压成型工艺及模具设计是实践性极强的课程之一，本课程将密切结合学生的生产实习、课程设计、实验课等实践环节，培养学生对冷挤压成型工艺及模具的认识及设计能力，提高授课质量与效果。
2）通过本课程学习，要求掌握冷挤压成型工艺的变形特点、应用范围、质量控制方法等，具备合理设计冷挤压成型工艺和复杂模具的实践能力。
八、教学方法与手段：教学方法：（1）采用现代化教学方法（含PPT演示，工艺动画，视频资料等），讲授冷挤压工艺的变形特点及应用领域，以提高教学效果及效率；（2）采用课堂教学与学生PPT汇报、交流讨论等方式，进行课堂互动，吸引学生的注意力、激发学生的学习热情，提高学生的学习效果。

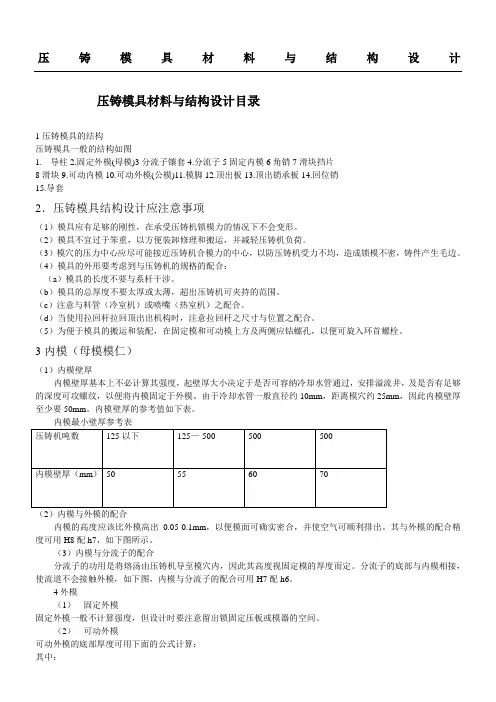

压铸模具材料与结构设计压铸模具材料与结构设计目录1压铸模具的结构压铸模具一般的结构如图1.导柱2.固定外模(母模)3分流子镶套4.分流子5固定内模6角销7滑块挡片8滑块9.可动内模10.可动外模(公模)11.模脚12.顶出板13.顶出销承板14.回位销15.导套2．压铸模具结构设计应注意事项（1）模具应有足够的刚性，在承受压铸机锁模力的情况下不会变形。
（2）模具不宜过于笨重，以方便装卸修理和搬运，并减轻压铸机负荷。
（3）模穴的压力中心应尽可能接近压铸机合模力的中心，以防压铸机受力不均，造成锁模不密，铸件产生毛边。
（4）模具的外形要考虑到与压铸机的规格的配合：（a）模具的长度不要与系杆干涉。
（b）模具的总厚度不要太厚或太薄，超出压铸机可夹持的范围。
（c）注意与料管（冷室机）或喷嘴（热室机）之配合。
（d）当使用拉回杆拉回顶出出机构时，注意拉回杆之尺寸与位置之配合。
（5）为便于模具的搬运和装配，在固定模和可动模上方及两侧应钻螺孔，以便可旋入环首螺栓。
3内模（母模模仁）（1）内模壁厚内模壁厚基本上不必计算其强度，起壁厚大小决定于是否可容纳冷却水管通过，安排溢流井，及是否有足够的深度可攻螺纹，以便将内模固定于外模。
由于冷却水管一般直径约10mm，距离模穴约25mm，因此内模壁厚至少要50mm。
内模壁厚的参考值如下表。
内模最小壁厚参考表（2）内模与外模的配合内模的高度应该比外模高出0.05-0.1mm，以便模面可确实密合，并使空气可顺利排出。
其与外模的配合精度可用H8配h7，如下图所示。
（3）内模与分流子的配合分流子的功用是将熔汤由压铸机导至模穴内，因此其高度视固定模的厚度而定。
分流子的底部与内模相接，使流道不会接触外模，如下图，内模与分流子的配合可用H7配h6。
4外模（1）固定外模固定外模一般不计算强度，但设计时要注意留出锁固定压板或模器的空间。
（2）可动外模可动外模的底部厚度可用下面的公式计算：其中：h：外模底部之厚度（mm）p：铸造压力（kg/cm2）L：模脚之间距（mm）a：成品之长度（mm）b：成品之宽度（mm）B：外模之宽度（mm）E：钢的杨氏模数=2.1×106kg/cm2d：外模在开模方向的最大变形量（mm），一般取d≤0.05mm.例：某铸件长300mm,宽250mm，铸造压力选定280（kg/cm2）,外模之宽度560（mm）,模脚之间距360（mm）,最大变形量取0.05（mm）。
