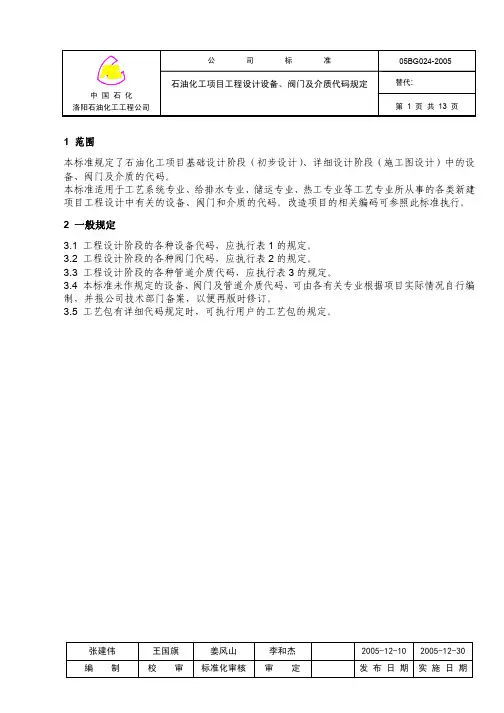

石油化工设计设备、阀门及介质代码规定

1范围本标准规定了石油化工项目基础设计阶段（初步设计）、详细设计阶段（施工图设计）中的设备、阀门及介质的代码。

本标准适用于工艺系统专业、给排水专业、储运专业、热工专业等工艺专业所从事的各类新建项目工程设计中有关的设备、阀门和介质的代码。

改造项目的相关编码可参照此标准执行。

2 一般规定3.1 工程设计阶段的各种设备代码，应执行表1的规定。

3.2 工程设计阶段的各种阀门代码，应执行表2的规定。

3.3 工程设计阶段的各种管道介质代码，应执行表3的规定。

3.4 本标准未作规定的设备、阀门及管道介质代码，可由各有关专业根据项目实际情况自行编制，并报公司技术部门备案，以便再版时修订。

3.5 工艺包有详细代码规定时，可执行用户的工艺包的规定。

张建伟王国旗姜风山李和杰2005-12-10 2005-12-30 编制校审标准化审核审定发布日期实施日期表1 设备代码表序号设备名称英文名称设备代码1 储罐tank TK2 气柜gas holder GH3 容器、料仓和加料设备vessel,silor and hopper V4 泵pump P5 压缩机compressor C6 鼓风机（主风机）blower（main air blower） B7 冷换设备（空冷器、冷凝器、换热器、重沸器）air cooler,condenser,heat exchanger,reboilerE8 过滤器strainer SR9 Y型过滤器strainer(type"Y") SRY10 T型过滤器strainer(type"T") SRT11 篮式过滤器strainer(basket type) SRB12 临时过滤器temporary strainer TSR13 喷射器ejector EJ14 静态混合器（混合器）static mixer MI15 搅拌器agitator AG16 分离器separator SPR17 消声器silencer SIL18 视镜sight glass SJ19 取样冷却器sample cooler SC20 排液漏斗drain funnel DF21 限流孔板restriction orifice RO22 混合孔板mixing orifice MO23 爆破片rukpture disk RD24 塔tower T25 鹤管loading arm LA26 火炬筒flare stack FS27 放散管discharge stack DS28 膨胀节（补偿器）expansion joint EXJ29 汽化器vaporization VP30 采样器sampling SA31 阻火器flame arrestor FT32 加热炉、锅炉（含余热锅炉）fired furnaces,heaters,steam boilers F33 收球筒pig receiver PR34 发球筒pig launcher PL35 反应器,再生器reactor,regenerator R36 切水器dehydrater DR37 绝缘接头isolation joint IJ38 盲板blind LB39 8字盲板spectacle blind SB40 其它设备miscellancous ME41 发电机组turbine TB42 减温器（含减温减压器）desuperheater DT43 除氧器deaerater DE44 烟囱stack ST45 风机（冷却塔用）fan FAN46 冷却塔cooling tower CT47 有动力驱动组合设备motor equipment package MP48 无动力驱动组合设备non-motor equipment package NP49 池子basin BA50 阀门井valve box VB51 检查井manhole MH52 水封井manhole with gasseal MG53 仪表井instrument pit IP54 消火栓fire hydrant FH55 箱式消火栓hydrant cabinet HC56 灭火器fire extinguisher FE57 泡沫栓foam hydrant FOH58 消防炮fire monitor FM59 泡沫发生器foam chamber FC60 雨水口catch basin CB61 干燥设备drying equipment D62 衡器设备weighting equipment W63 固定传输设备stationary transport equipment X64 催化剂散装用手臂杆bulk loading arm Z65 乳化机、螺旋压榨机、离心分离机、除尘器、振动筛thickener,expeller,centrifuge,dustcollector,sieveS66 旋风分离机cyclone CY67 各种涡轮机TB68 注缓蚀剂等小型成套设备CIS69 挤压机、切割机、成型机、结晶机、制粒机extruder,crusher,cutter,lneader,crystalliser,pelletiserA70 液力透平hydraulic turbine HT71 洗眼器及淋浴器eye washer and shower EWS72 金属软管metallic hose MH73 烟机轮机expender EX表2 阀门代码序号阀门名称英文名称阀门代码序号阀门名称英文名称阀门代码1 呼吸阀breather valve BRV2 球阀ball valve BV3 角阀angle valve A V4 闸阀gate valve GV5 截止阀globe valve GLV6 蝶阀butterfly valve BUV7 针形阀needle valve NV8 止回阀check valve CHV9 减压阀pressure relief valve PRV10 安全阀pressure satefy relief valve SV11 水击泄压阀surge relief valve SRV12 疏水阀steam trap ST13 三通阀three-way valve TWV14 四通阀four-way valve FWV15 多功能水泵控制阀multi-funtion control valve for pumping system MFV16 雨淋阀deluge valve DV17 壁板阀sluice gate SG18 调节阀regulating valve RV19 排泥阀sludge valve SV20 排气阀air relief valve ARV21 水位控制阀water level control valve WLV22 氮封阀tank blanketing valve TBV23 疏水阀steam trap ST24 旋塞阀plug valve PV25 隔膜阀diaphragm valve DV26 插板阀socket gate valve SGV27 节流阀throttle valve THV28 柱塞阀piston type valve PTV表3 管道介质代码序号介质名称英文名称介质代码1 工艺流体process fluid P2 原油crude oil CO3 原料油raw oil RO4 新鲜进料fresh charge FC5 石脑油naphtha NPT6 轻石脑油light naphtha LN7 重石脑油heavy naphtha HN8 轻瓦斯油light gas oil LGO9 重瓦斯油heavy gas oil HGO10 轻循环油light cycle oil LCO11 重循环油heavy cycle oil HCO12 循环（回炼）油recycle feed RF13 轻质蜡油light vacuum gas oil LVGO14 重质蜡油heavy vacuum gas oil HVGO15 减压蜡油vacuum gas oil VGO16 常压重油long residue LR17 渣油（减压渣油）short residuum SR18 燃料油fuel oil FO19 润滑油lubricating oil LUO20 凝缩油condensed oil CDO21 基础油base oil BO22 油浆slurry oil SO23 重油heavy oil HO24 污油waste oily WO25 轻污油light slop oil LSO26 重污油heavy slop oil HSO27 未转化油unconverted oil UNO28 冲洗油flushing oil FCO29 白油white oil WHO30 贫油lean oil LO31 富油rich oil RIO32 液体放空liquid blow down LBD33 溶剂油solvent oil SLO34 热载体油heat transfer oil HTO35 密封油seal oil SEO36 糠醛furfural FR37 白土clay CL38 酮苯ketone benzol KB39 汽油gasoline GA40 柴油diesel oil DO41 轻柴油light diesel oil LDO42 重柴油heavy diesel oil HDO43 煤油（灯煤）kerosene KE44 喷气燃料（航煤）jet fuel JF45 丙烷propane C3 46 丁烷butane C4 47 正丁烷normal butane nC4 48 异丁烷isobutane iC4 49 乙烯ethylene C=2 50 丙烯propylene C=3 51 丁烯butene C=452 异丁烯isobutene iC4=53 顺丁烯cis-butene cC4=54 反丁烯trans-butene tC4=55 聚乙烯poly ethylene PE56 聚丙烯poly propene PP57 液化石油气liquefied petroleum gas LPG58 戊烷馏分pentane PT59 甲醇methanol ME60 乙醇ethanol EL61 乙二醇ethlene-glycol EG62 芳烃aromatics AR63 重芳烃Heavy aromatics HA64 苯benzene BEN65 甲苯toluene TOE66 二甲苯xylene XYL67 对二甲苯p-xylene PX68 邻二甲苯o-xylene OX69 聚苯乙烯poly styrene PS70 对苯二甲酸terephthalic acid PTA71 天然气natural gas NG72 压缩天然气compressed natural gas CNG73 液化天然气liquefied natural gas LNG74 酸性气sour gas SG75 低压燃料气low pressure fuel gas LFG76 中压燃料气Middle pressure fuel gas MFG77 高压燃料气high pressure fuel gas HFG78 火炬气体flare gas FL79 放空气体vent VT80 干气dry gas DG81 富气wet gas WG82 烟气flue gas FG83 过程气Process gas P84 尾气（解析气）tail gas TG85 变换气shift gas SHG86 转化气reforme gas RG87 其它气体gas G88 主风（压缩空气）compressed air CA89 空气air A90 净化压缩空气Instrument air IA91 非净化压缩空气plant air PA92 鼓风空气blower air BA93 氮气nitrogen N294 氧气oxygen O295 臭氧ozone O396 二氧化碳carbon dioxide CO297 一氧化碳carbon monoxide CO98 氢气hydrogen H299 溶剂solvent SOL 100 催化剂catalyst CA T101 化学药剂chemical agent CH 102 贫胺液lean amine solvent LAS 103 富胺液rich amine solvent RAS 104 氨水ammonia water AW 105 液氨liquid ammonia LA 106 液碱caustic solution CS 107 液硫liquid sulphur S 108 硫酸sulfuric acid H2SO4 109 盐酸hydrochloric acid HCL 110 硝酸nitric acid HNO3 111 醋酸acetic acid HAC 112 氯化钙calcium chloride CaCL2 113 铝盐溶液aluminum solution AL 114 磷盐溶液（磷酸盐溶液）phosphate solution PS 115 铁盐溶液ferrum solution Fe 116 碱溶液alkaline solution OH 117 盐溶液salt solution SAS 118 絮凝剂溶液flocculation solution PAM 119 氯溶液chlorine solution CHS 120 缓蚀剂corrosion inhibitor CI 121 阻垢剂scale inhibitor SI 122 缓蚀阻垢剂corrosion & scale inhibitor CSI 123 破乳剂demulsify DL 124 低低压蒸汽low low pressure steam LLS 125 低压蒸汽low pressure steam LS 126 中压蒸汽middle pressure steam MS 127 高压蒸汽high pressure steam HS 128 乏气exhaust steam ES129 凝结水condensated water CDW 130 低压凝结水low pressure condensate LPC 131 中压凝结水middle pressure condensate MPC 132 高压凝结水high pressure condensate HPC 133 生产给水production water PW 134 生活给水domestic water DW 135 新鲜水fresh water FRW 136 含油污水oily drainage OD 137 生活污水sanitary drainage SD 138 含酸污水acid drainage AD 139 酸性水sour water SW 140 含硫污水sulphide drainage SUD 141 脱盐水desalted water DSW 141 脱氧水deaerated water DOW 142 含碱污水alkaline drainage ALD 143 含盐污水salt drainage SAD 144 废水waste water WW 145 锅炉给水boiler feed water BFW 146 汽包下降管内炉水boiler water down BD 147 汽包上升管内汽水混合物boiler water up BU 148 原水raw water RW 149 消防水fire water FW 150 循环冷却水排污cooling water drainage CWD 151 循环冷却给水（循环给水）cooling water supply CWS 152 循环冷却回水（循环回水）cooling water return CWR 153 热水给水hot water supply HWS 154 热水回水hot water return HWR 155 海水给水sea water supply SWS156 海水回水sea water return SWR 157 澄清水clarified water CLW 158 过滤水filtered water FLW 159 软化水Softened Water SFW 160 清净废水（无污染废水）non-polluted water ND 161 生产污水polluted drainage PD 162 初期雨水first-rain drainage FRD 163 雨水rain drainage RD 164 处理后排水treated drainage TD 165 污水回用水reused drainage RUD 166 低硅给水low silica water LSW 167 干粉dry power DP 168 泡沫液foam concentrate FC 169 泡沫混合液foam solution FS 170 活性炭输送activated carbon AC 171 油泥oily sludge OS 172 浮渣slum sludge SS 173 活性污泥activated sludge AS 174 剩余污泥excess activated sludge EAS 175 回流污泥returned sludge RS 176 碱渣caustic sludge CSL 177 酸渣acid sludge ACS。

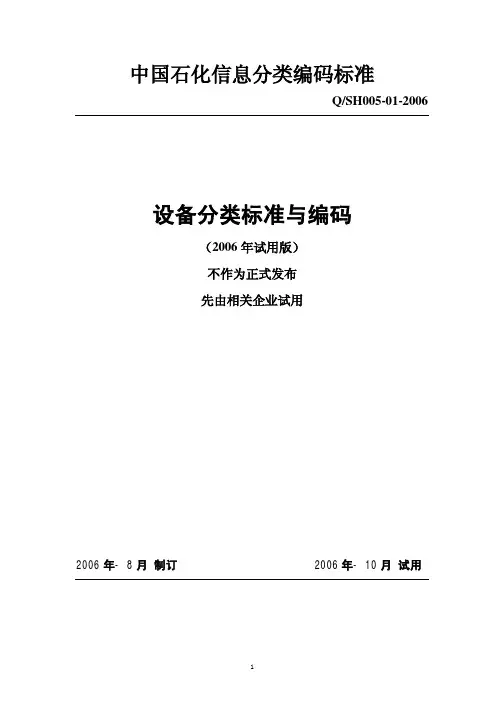

中国石化信息分类编码标准Q/SH005-01-2006设备分类标准与编码（2006年试用版）不作为正式发布先由相关企业试用2006年- 8月制订 2006年- 10月试用目录Q/SH005-01-2006 (1)前言 (3)设备分类标准及编码说明 (4)一、编制目的 (4)二、编制依据 (4)三、适用范围 (4)四、编码对象 (4)五、术语定义 (4)六、设备分类标准制定原则 (5)七、设备分类标准说明 (5)八、编码规则 (5)（一）编码规则 (5)（二）代码表结构 (6)九、油品销售企业《设备分类标准》填报说明 (6)前言本标准内容包括：中国石化设备分类与编码本标准由中国石化信息标准化领导小组提出并归口管理本标准起草单位：中国石化股份有限公司生产经营管理部中国石化股份有限公司信息部石化盈科信息技术有限责任公司本标准主要起草人：本标准负责单位：中国石化股份有限公司设备编码组本标准由中国石化信息标准化领导小组办公室组织专家审核设备分类标准与编码说明一、编制目的本标准编制的目的是为了统一规范设备分类，统一编码，满足石化总部及上、中、下游设备管理和ERP集中建设的需要。

二、编制依据1、中国石化23大类《设备分类与编码》（2002年版）2、《石油天然气行业设备分类与编码》（第四版）3、油品销售EAM分类三、适用范围“设备分类标准及编码”适用于中国石化股份公司本部及所属单位。

四、编码对象设备分类编码对象为28大类1037小类的设备分类。

五、术语定义1、工业管道系指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

2、公用管道系指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。

3、长输管道系指产地、储存库、使用单位间的用于输送商品介质的管道。

六、设备分类标准制定原则1、本着简单、实用、延续、前瞻的总体原则，以总部ERP 23大类《设备分类与编码》为基础，借助《石油天然气行业设备分类与编码》（第四版）和油品销售EAM分类，将设备分类进行整合，形成中国石化上中下游统一的设备分类标准，按共用设备类和各板块专用设备类的设备分类准则进行分类。

附件十二：阀门编号规定本阀门规定不包括液压控制阀门、气动阀门和电动阀门的电驱动装置。

阀门的设计、制造、检验应符合ASME B16.34《法兰端、螺纹端和焊接端阀门》。

1.阀门设计、制造要求以及结构长度、检验要求见下表阀门连接端：法兰尺寸: HG/T 20615-2009 HG/T20623B-2009承插口尺寸: GB/T 14383-2008螺纹端尺寸: GB/T 14383-2008阀门对焊端（坡口）执行标准：GB 50316-2000(2008版)、GB50236-2011。

对焊端接管尺寸执行标准：HG/T20553-2011 Ia系列低温碳钢阀门法兰连接端尺寸:ASME B16.5 ASME B16.47B低温碳钢阀门对焊端接管尺寸执行标准：ASME B36.10M2.阀门编号执行以下规定阀门编号（订货号）由9个（组）数字（字母）组成，它规定了阀门的类型、压力等级、阀体材料、连接方式以及内件材料。

阀门编号： X X X X XXX X X – X X1 2 3 4 5 6 7 8 9其中: 1单元：表示阀门类型2单元：表示阀门结构型式若为栓接阀盖（B.B）、轭式明杆外螺纹（0S&Y）支架式可省略，压力自紧密封阀盖用P表示。

3 单元：表示压力等级4 单元：表示阀门连接方式5 单元：表示阀门内件材料代号5.1 闸阀、截止阀、止回阀5.2 蝶阀5.3 球阀5.4 旋塞阀7单元：阀门填料、垫片对应表如下：(闸阀、截止阀、球阀、蝶阀对应填料、垫片；止回阀对应垫片)8单元：对于低温阀门：工况0∽-45℃：S; 工况-46∽-70℃：D; 工况-71∽-196℃：KS、D 、K表示低温阀门在低温下各温度区间对阀杆的加长长度要求（根据相应标准并结合项目地区实际情况）、制造技术要求和检验要求。

低温阀门应遵照低温阀门技术条件JB/T7749-95,特别要指出：（1）工况为0∽-45℃的低温碳钢阀门要用干冰对所有零部件材料进行100%冷处理，这主要是为了材料在低温下进行冷缩变形。

1总则为了提高石油化工工程设计质量,统一石油化工装置详细工程设计文件的内容和深度,特制定,《石油化工装置详细工程设计内容规定》简称本规定.本规定适用于新建、扩建、改建的石油化工装置的详细工程设计,油品储运、独立的公用设施和辅助设施的详细工程设计可参照本规定执行.详细工程设计文件应依据合同、批复确认的基础工程设计文件和设计基础资料进行编制.详细工程设计是在基础工程设计的基础上进行的,其内容和深度应达到能满足通用材料采购、设备制造、工程施工及装置投产运行的要求.本规定是对石油化工装置详细工程设计文件内容的基本要求,改扩建项目应在设计文件中表达改扩建内容,如业主有特殊要求,可在签定合同时协商确定.本规定对详细工程设计文件中的图纸、表格格式不作统一规定,各设计单位可根据本单位的规定进行编制.本规定作为设计文件编制的参考,不作为设计单位内部专业设置、专业分工的依据.本规定的相关规定为《石油化工装置工艺设计包(成套技术工艺包)内容规定》(SHSG-052-2003)和《石油化工装置基础工程设计内容规定》(SHSG-033-2003).2工艺21详细工程设计文件的组成工艺详细工程设计文件包括:a)文表类:1)文件目录;2)说明书(必要时);3)管道表;4)工艺设备表5)工艺设备数据表.b)设计图类:1)工艺管道及仪表流程图(PID);2)公用工程管道及仪表流程图(UID);3)装置联络图(必要时).22详细工程设计文件的内容2.2.1 文件目录应列出全部设计成品文件(包括新设计和复用的图纸及文表),其内容应包括序号、文件编号、文件名、数量、版次(修改号)及必要的注释.2.2.2 说明书应包括在基本工程设计的基础上深化和完美的内容.2.2.3 管道表应在基础工程设计的基础上增加管道等级等内容.2.2.4 工艺设备表应列出所有设备的位号、设计文件编号(指非标设备)、名称、规格(型号)、操作条件(介质、温度、压力等)、设计条件(温度、压力等)、特性(性能)参数、台数(包括备用台数)、重量、隔热要求及其他必要的说明.对于不同类别的工艺设备,“特性(性能)参数”和“必要的说明”具体包括:a)泵类,指流量、扬程(或进出口压力)、轴功率、配用电机型号及功率、防爆等级,如果是透平驱动,则应说明透平型号、功率、形式及蒸汽参数等;b)压缩机类,指类型、轴功率、驱动机型式及功率、流量等;c)反应器(容器)类,指形式、主体材质等;d)塔类,指形式、规格(包括直径、总高、塔板数或填料高度、塔板间距或填料规格)、主体材质等;e)换热器类,指形式、主体材质、设计参数(管、壳程分别填写);f)工业炉类,指形式、热负荷、炉管材质等.注:“工艺设备”包括泵类、压缩机类、反应器类、塔类、换热器类、容器类、工业炉类及其它类(如过滤器、混合器、消音器、喷射器、干燥机、破碎机、固体物料输送机等).2.2.5 工艺设备数据表应在基础工程设计的基础上根据供货商的资料进行修改和完善.2.2.6 “工艺管道及仪表流程图(PID)”和“公用工程管道及仪表流程图(UID)”应在基础工程设计的基础上增加需要补充和修改的内容,如各专业的要求、管道接点及全部辅助管线、放空、排净及供货商信息等.2.2.7 对于多个装置且由几个设计单位完成的大型工程设计项目应绘制装置联络图,图中应表明各装置之间相互连接的管道(包括管件、阀门、仪表、装置内PID图已有表示的管件、阀门、仪表等除外)及各装置界区线.3设备详细工程设计文件的组成设备详细工程设计文件包括:a)文表类1)文件目录2)强度计算书;3)技术条件.b)设计图类包括详细工程设计图.详细工程设计文件的内容3.2.1 文件目录详见2.2.1条.3.2.2 强度计算书,设备应按规定的标准、规范进行强度和稳定计算,按应力分析法设计时还应提出应力分析报告.(按有关规定,除移动式压力容器,高压容器、第三类中压反应容器和储存容器外,不向使用单位提供强度计算书.)3.2.3 技术条件一般应包括以下内容:a)单体设备制造、检验及验收所遵循的法则、标准、规范及有关规定;b)设备所用材料的标准、供货状态、钢板无损检测、锻件级别、焊接材料等;c)焊接:焊接方法、焊缝表面形状及外观、焊接返修等要求;d)无损检测要求，明确焊接接头无损检测的种类、检测比例、合格级别;e)热处理要求，明确设备是否热处理，热处理的方法、热处理遵循的标准、规范及控制指标;f)必要时，应有设备安装使用说明书;g)设备的包装与运输的要求.明确设备包装与运输遵循的相关标准;对于大型超限设备,因运输条件的限制,允许分片或分段交货,但应提出相应的要求;对于可拆卸的内件及其备件应根据各自的特点提出特殊要求;h)其它要求.3.2.4详细工程设计图表示的内容应包括设计条件表、管口表、零部件名细表、设计图样、备注。

本文件产权属CCECC所有，未经CCECC书面许可不准复制或转让第三方。

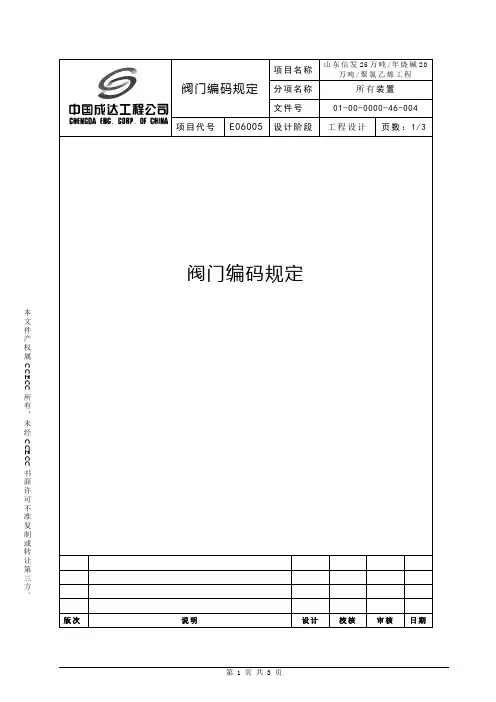

1. 公制阀门代码由6个字母或数字构成，其意义规定如下：2. 第1个代码用英文字母V 表示总类别为阀门。

3. 第2个代码用英文字母表示阀门类型：A ——闸阀 J ——节流阀B ——截止阀 K ——浆液阀C ——球阀 L ——导淋阀D ——旋启式止回阀 M ——排污阀E ——升降式止回阀 N ——柱塞阀F ——梭式止回阀 O ——针型阀G ——蝶阀 P ——平板闸阀H ——旋塞阀 Q ——安全阀I ——隔膜阀 Y ——Y 型截止阀 T ——角式截止阀4. 第3个代码用英文字母表示阀门阀体材料： A ————钛及钛合金C ————碳钢D ————低温钢 H ————哈氏合金 I ————铬钼钢（Cr5Mo ）K ————可锻铸铁序号体材料门类型类别，V 即表示阀门L————铝合金M————蒙乃尔合金Q————球墨铸铁P————1Cr18Ni9TiR————Cr18Ni12Mo2TiS————塑料（PVDF、RPP、CPVC）T————铜及铜合金U————钢衬塑料（CS/PO、CS/F46、CS/PE）Z————灰铸铁4. 第4个代码用3位数字表示阀门压力等级和编码顺序：代码压力等级材料类别（塑料阀、钢衬塑料阀）000～099 0.6 Mpa 000～009（CPVC）、010～019（PVDF）、020～029（RPP） 030～039（CS/PO）、040～049（CS/F46）、050～059（CS/PE） 100～199 1.0 Mpa 100～109（CPVC）、110～119（PVDF）、120～129（RPP） 130～139（CS/PO）、140～149（CS/F46）、150～159（CS/PE） 200～299 1.6 Mpa 200～209（CPVC）、210～219（PVDF）、220～229（RPP） 230～239（CS/PO）、240～249（CS/F46）、250～259（CS/PE） 300～399 2.5 Mpa400～499 4.0 Mpa500～599 6.4 Mpa600～699 10.0 Mpa700～799 16.0 Mpa800～899 22.0 Mpa900～999 32.0 Mpa。

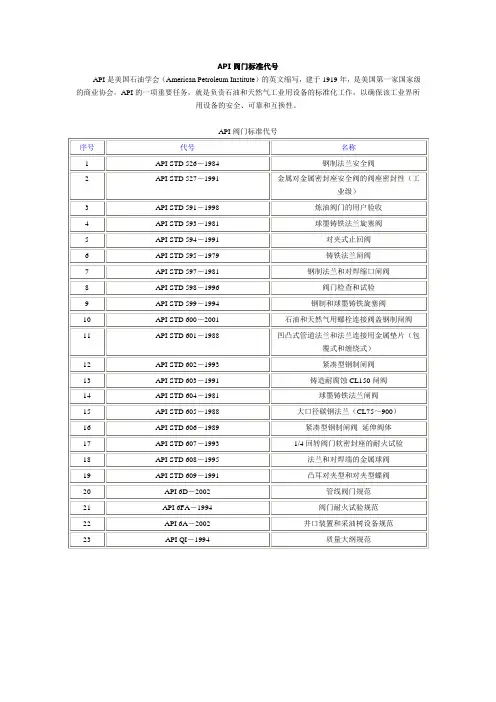

API阀门标准代号API是美国石油学会（American Petroleum Institute）的英文缩写，建于1919年，是美国第一家国家级的商业协会。

API的一项重要任务，就是负责石油和天然气工业用设备的标准化工作，以确保该工业界所用设备的安全、可靠和互换性。

API阀门标准代号美国石油学会API阀门标准,API标准目录2007-5-7 07:13API美国石油学会阀门标准,API标准↓API标准代号API标准名称API SPEC 6D API 6D (第16版)管路阀门规范附录1API STD 6D 管路用钢制闸阀,旋塞阀,球阀和止回阀API STD 6D 钻采用法兰连接的钢制闸阀和旋塞阀API SPE 14D 海上平台用安全阀API 526 法兰连接钢制安全阀API 527 金属--金属密封安全阀的密封性ANSI/API 527-1991 安全阀的阀座紧密性Seat Tightness of Safety Relief ValvesAPI 528 安全阀的铭牌API 529 法兰连接可锻铸铁制旋塞阀ANSI/API 589-1993 阀门包装材料的防火试验Fire Test for Evaluation of Valve Stem PackingAPI 594 对夹式止回阀API 595 法兰连接铸铁制闸阀API 597 法兰或对焊连接钢制缩口闸阀API 598 阀门的检查与试验API 599 法兰或对焊连接钢制旋塞阀API 600 炼油厂用法兰或对焊接钢制闸阀和旋塞阀API 602 炼油厂用小型碳钢制闸阀API 603 炼油厂用150磅薄壁耐腐蚀闸阀ANSI/API 603-2001 150级,铸铁,耐腐蚀,法兰端阀门Class 150, Cast, Corrosion-Resistant, Flanged-End Gate ValvesAPI 604 法兰连接球墨铸铁制闸阀API 607 软密封面球阀的耐火试验ANSI/API 607-1993 软座式直角回转阀的防火实验Fire Test for Soft-Seated Quarter-Turn ValvesANSI / API 608-2002 对焊和法兰端金属球阀Metal Ball Valves - Flanged and Butt-Welding EndsAPI 609 蝶阀(<=150磅, <=150oF)ANSI/API RP 11V 7-1990 气体提升阀门的修理,试验和安装 Repair, Testing and Setting Gas Lift ValvesANSI/API 621-2001 金属球形检验阀门的重新调整Reconditioning of Metallic Gate, Globe, and Check ValvesAPI是美国石油学会（American Petroleum Institute）的英文缩写，建于1919年，是美国第一家国家级的商业协会。

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号 注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

中国石化集团公司石油化工装置（单元）详细设计（施工图设计）内容规定SHSG—2002-××-××发布 2002-11-01实施中国石化集团公司发布中国石化集团公司石油化工装置（单元）详细设计（施工图设计）内容规定SHSG-主编单位：中国石化集团洛阳石化工程公司参编单位：中国石化集团兰州设计院批准部门：中国石化集团公司实施日期：2002北京目次1.0.1 为了提高石油化工工程设计质量，统一石油化工装臵（单元）详细设计文件的内容和深度，特制定《石油化工装臵（单元）详细设计（施工图设计）内容规定》。

1.0.2 本规定适用于新建、扩建、改建的石油化工装臵(单元)的详细设计。

1.0.3 详细设计应依据批准的基础设计审查报告、基础设计文件和设计基础资料（含合同技术附件）的要求进行设计。

1.0.4 详细设计的文件内容及深度，应达到能满足上级主管部门和用户审查、设备制造、设备材料订货、工程施工、装臵投产运行的要求。

1.0.5 本规定是对石油化工装臵（单元）详细设计内容的基本要求，如用户有特殊要求时，可在签订合同时协商确定。

1.0.6 本规定对详细设计文件中的图纸、表格格式不作统一规定，各设计单位可根据本单位的规定进行编制。

1.0.7 本规定不作为设计单位内部专业设臵、专业分工的依据，可作为设计文件编排的参考。

2.1 工艺的详细设计（施工图设计）文件包括：图纸目录，设计说明书，管道仪表流程图（PID）图例及符号说明，管道仪表流程图（PID），公用工程管道及仪表流程图（UID），管道命名表，装臵联络图，设备一览表，设备保温（冷）一览表，安全阀一览表，疏水阀采购数据表，爆破片采购数据表，限流孔板汇总表，特殊管件采购数据表。

2.2 图纸目录应包括下列内容：1) 图纸名称；2) 图号、标准及复用图号；3) 张数；4) 折合1号图张数；5) 备注。

2.3 设计说明书应包括下列内容：1) 设计依据；2) 设计原则；3) 设计文件的补充说明；4) 设计采用的标准规范；5) 施工及验收应遵循的标准规范；6) 其它特殊要求（如果有的话）。

化工工艺设计图纸标识代号Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、??设备位号按照《化工工艺设计施工图内容和深度统一规定》（）的要求，施工图中设备名称应与初步设计所确定的名称一致。

1）设备位号的组成每台设备只编一个位号，由四个单元组成，如下所示：M 03 101 A（1）（2）（3）（4）这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。

（1）? ???设备类别代号按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。

特殊情况下允许以主项代号作为主项编号。

（3）? ???主项内同类设备顺序号按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。

（4）? ???相同设备的数量尾号两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。

（5）? ???书写方法设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。

二、??管道代号管道及管件的选用应符合我院《压力管道设计统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：PG03001-100 L1B-C（1）（2）（3）（4）??（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。

中国石油化工集团公司石油化工装置详细工程设计内容规定SHSG-053-20032003-05-19发布2003-08-01实行中国石化建[2003]234号关于印发《石油化工装置基础工程设计内容规定》和《石油化工装置详细工程设计内容规定》的通知各有关单位：现将《石油化工装置基础工程设计内容规定》(SHSG—033—2003)和《石油化工装置详细工程设计内容规定》(SHSG—053—2003)印发给你们，请认真遵照执行。

原《石油化工装置基础设计(初步设计)内容规定》(SHSG—033—98)同时废止。

本规定自2003年8月1日起实行，由集团公司工程建设管理部负责解释。

中国石油化工集团公司），王子宗闫观亮华峰李永红龚建华编制核心组：组长：赵金立副组长：范承武成员：李苏秦肖雪军孙丽丽曹森主要起草人：李苏秦、谭集艳、刘同喜、马雷、戴宝庆、王金富、吕明伦、张铁锴、吴如壁、白宝林、张俊、朱元臣、石天雄、王建国、笪振海、薛志芳、苟忠信、肖雪军、孙丽丽目次1总则 (1)2工23445611 7装置布置 (15)8配管 (16)9仪表 (19)10电气 (23)11电信 (27)1229 1334 14151641 1711.1容和深度，特制定《石油化工装置详细工程设计内容规定》，以下简称本规定。

1.2本规定适用于新建、扩建、改建的石油化工装置的详细工程设计，油品储运、独立的公用设施和辅助设施的详细工程设计可参照本规定执行。

1.3详细工程设计文件应依据合同、批复确认的基础工程设计文件和设计基础资料进行编制。

1.4详细工程设计是在基础工程设计的基础上进行的，其内容和深度应达到能满足通用材料采购、设备制造、工程施工及装置投产运行的要求。

1.5本规定是对石油化工装置详细工程设计文件内容的基本要求，改扩建项目应在设计文件中表达改扩建内容，如业主有特殊要求，可在签订合同时协商确定。

1.6本规定对详细工程设计文件中的图纸、表格格式不作统一规定，各设计单位1.71.8—22.1a)1)2)3)4)工艺设备表；5)工艺设备数据表。
