化验室平面图

南京麒麟分析仪器有限公司化验室筹建方案化验室日常分析材料：碳钢、低合金钢、合金钢、不锈钢、生铸铁、球墨铸铁、有色金属等；主要分析元素：C、S、Si、Mn、P、Cr、Ni、Mo、Cu、Fe、Vi、Ti、Re、Mg等。

一、化验室一般条件：1、实验室位置的确定：实验室在厂区内应建在远离主要公路和较大震源的地方，远离散发烟尘较大的车间。

2、实验室总体设计：按照化验材料、元素的特点设立各个分室，科学地布置和安放仪器设备，布置电力线路、自来水管和污水排放管道，合理的采光、自然通风和照明。

3、实验室电力配备引进实验室的电源电线直径粗细应根据化验室仪器设备总的功率决定，化验室的电力配备应有专用线、和良好的接地。

4、实验室安全措施化学药品绝大多数有毒，有些药品剧毒，有些具有强腐蚀性，有些是易燃易爆药品。

因此，必须注意分类存放，有条件的实验室应设立药品等专用贮藏室，室内应有防火设施。

2、辅助类3、1、328A分析天平一台(或电子天平一台，由客户自购或我公司代购)2、蒸馏水器5升/小时1台（由客户自购或我公司代购）或蒸馏水若干3、玻璃仪器（根据材质和所做元素选配，由客户自购或我公司代购）4、标样：根据客户的材料（由客户自购或我公司代购）5、钻台（取样用，客户自购）6、化学试剂类（根据材质和所做元素选配，由客户自购或我公司代购）7、氧气（客户自购）三、排毒设备（排风设施）家用吸油烟机一台，即可（客户自购）。

四、工作台客户可外购试剂架放置于实验台上，操作时诸如刻度吸管、试管等随手可取，方便实用，但须与仪器设备保持一定距离，实验台靠近水池的一端，可作多配制各类试剂，以及化学操作的平台，方便与操作后瓶管类化玻的冲洗，实验台的其它部分空间用于主要仪器的放置，天平、碳硫仪系列分析仪及其他元素分析仪可根据自身情况合理放置，一般：碳硫仪系列分析仪设置于氧气瓶的实验台位置。

依次再放置天平、实验台，拐角处放置其它元素分析仪，一定要注意，主要仪器放置的间隔必须稍大些，以防试剂类的相互腐蚀及相互工作温度、电压的影响。

D
250 200 250 200 250 200 1200 1200
缓冲
缓冲
缓冲 综 合 学 习 室
1500 4400
下
1700 1300
更衣
3350
3350
1200
产 物 扩 增 室
1500
标 本 制 备 室
1200 1200 1200 1200
试 剂 准 备 室
3200
缓冲 办公区
5300
1200
洁净 细菌室
报 告 区
300
1200
1500
1500
C
3180 3760
3600 6
7200 7
7200 8
6600 9 1000 10
7600 11
7600 12
7600
7600
13
1900
女厕
14
注：此图中所示水电位只针对本公司平面布置中所示产品。其它仪器及 照明所需电源位置,请用户方依现场情况与水电施工单位自行确定。

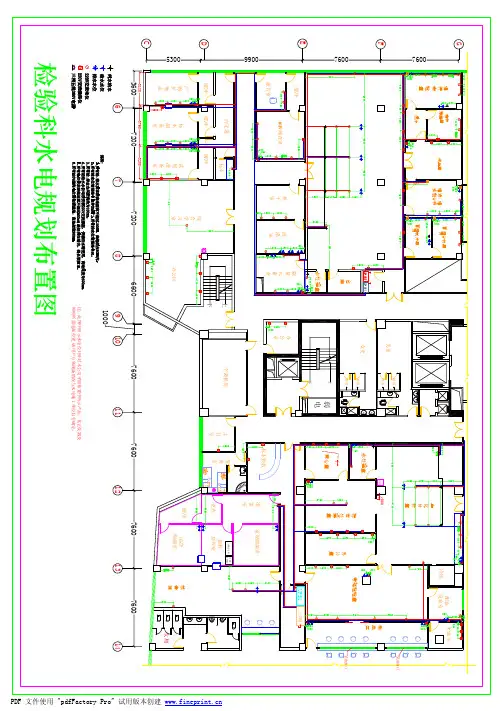

检验科水电规划布置图
