土木材料试题及答案.doc

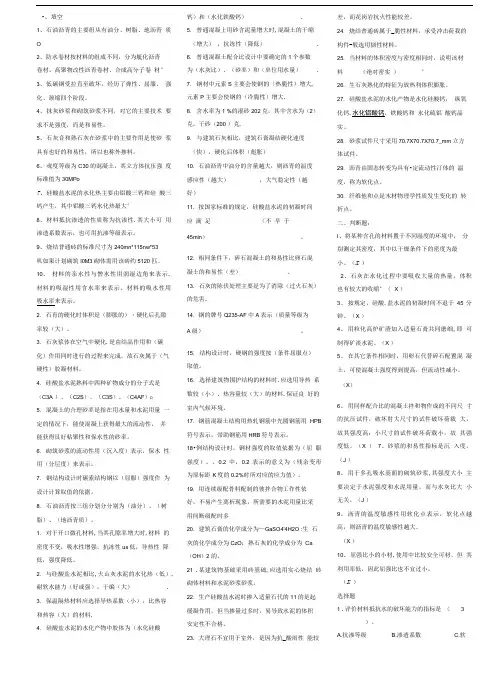

土木材料复习题一、填空1、石油沥青的主要组丛有油分、树脂、地沥青质。

2、防水卷材按材料的组成不同，分为氧化沥青卷材、高聚物改性沥青卷材、合成高分子卷材o3、低碳钢受拉直至破坏，经历了弹性、屈服、强化、颈缩四个阶段。

4、抹灰砂浆和砌筑砂浆不同，对它的主要技术要求不是强度，而是和易性。

5、石灰膏和熟石灰在砂浆中的主要作用是使砂浆具有《好的和易性，所以也称外掺料。

6、强度等级为C30的混凝土,其立方体抗压强度标准值为30MP。

7、硅酸盐水泥的水化热主要由铝酸三钙和硅酸三钙产生，其中铝酸三钙水化热最大。

8、材料抵抗渗透的性质称为抗渗性，其大小可用渗透系数表示，也可用抗渗等级表示。

9、烧结晋通砖的标准尺寸为240mm*ii5mm*53mm，如果计划砌筑10M3砌体需用该砖约5120匹。

10、材料的亲水性与憎水性用（润湿边角）来表示，材料的吸湿性用（含水率）来表示。

材料的吸水性用（吸水率）来表示。

2.石膏的硬化时体积是（膨胀的），硬化后孔隙率较（大九3.石灰浆体在空气中硬化，是山（结晶）作用和（碳化）作用同时进行的过程来完成，故石灰属于（气硬性）胶凝材料。

4.硅酸盐水泥熟料中四种矿物成分的分子式是（C3A）、（C2S）、（C3S）、（C4AF）。

5.混凝土的合理砂率是指在（用水量）和（水泥用量）一定的情况下，能使混凝土获得最大的流动性，并能获得R好粘聚性和保水性的砂率。

6.砌筑砂浆的流动性用（沉入度）表示，保水性用（分层度）来表示。

7.钢结构设计时碳素结构钢以（屈服）强度作为设计计算取值的依据。

8.石油沥青按三组分划分分别为（油分）、（树脂）、（地沥青质）。

1.对于开口微孔材料,当其孔隙率增大时，材料的密度（不变），吸水性（增强），抗冻性（降低），导热性（降低），强度（m）o2.与硅酸盐水泥相比,火山灰水泥的水化热（低），耐软水能力（好或强），干缩（大）3.保温隔热材料应选择导热系数（小），比热容和热容（大）的材料.4.硅酸盐水泥的水化产物中胶体为（水化硅酸钙）和（水化铁酸钙）5.普通混凝土用砂含泥量增大时■，混凝土的干缩（增大），抗冻性（降低）6.普通混凝土配合比设计中要确定的三个参数为（水灰比）、（砂率）和（单位用水量）7.钢材中元素S主要会使钢的（热脆性）增大，元素P主要会使钢的（冷脆性）增大.8.含水率为1%的湿砂202克，其中含水为（2）克，干砂（200 ）克.9.与建筑石灰相比，建筑石膏凝结硬化速度（快），硬化后体积（膨胀）10.石油沥青中油分的含量越大，则沥青的温度感应性（越大），大气稳定性（越好）11.按国家标准的规定，硅酸盐水泥的初凝时间应满足（不早于45min）。

12.相同条件下，碎石混凝土的和易性比卵石混凝土的和易性（差）。

13.石灰的陈伏处理主要是为了消除（过火石灰）的危害。

14.钢的牌号Q235-AF中A表示（质量等级为A级）。

15.结构设计时，硬钢的强度按（条件屈服点）取值。

16.选择建筑物围护结构的材料时，应选用导热系数较（小）、热容量较（大）的材料，保证良好的室内气候环境。

17.钢筋混凝土结构用热轧钢筋中光圆钢筋用HPB符号表示，带肋钢筋用HRB符号表示。

18.钢结构设计时，钢材强度的取值依据为（屈服强度）。

0.2中，0.2表示的意义为（残余变形为原标距长度的0.2%时所对应的应力值）。

19.用连续级配骨料配制的税拌合物工作性度好，不易产生离析现象，所需要的水泥用量比采用间断级配时多。

20.建筑石膏的化学成分为GaSO4%H2O；生石灰的化学成分为CzO；熟石灰的化学成分为Ca（OH）2的。

21.某建筑物基础采用砖基础，应选用实心烧结砖砌体材料和水泥砂浆。

22.生产硅酸盐水泥时掺入适量石骨的目的是起缓凝作用，但当掺量过多时，易导致水泥的体积安定性（性能）不合格。

23.大理石不宜用于室外，是因为抗酸雨性能较差，而花岗岩抗火性能较差。

24.烧结普通砖属于脆性材料，承受冲击荷载的构件一般选用韧性_材料。

25.当材料的体积密度与密度相同时，说明该材料（绝对密实）。

26.生石灰熟化的特征为（放热）和体积膨胀27.硅酸盐水泥的水化产物是__水化硅酸钙一，—氢氧化钙_水化铝酸钙—铁酸钙—和（水化硫铝酸钙晶实）。

28.砂浆试件尺寸采70.7X70.7X70.7 mm立方体试件。

29.沥青山固态转变为具有一定流动性膏体的温度，称为软化点。

30.（纤维饱和点）是木材物理学性质发生变化的转折点。

二、判断题：1、将某种含孔的材料置于不同湿度的环境中，分别测定其密度，其中以干燥条件下的密度为最小。

（x ）2、石灰在水化过程中要吸收大量的热量，体积也有较大的收缩。

（x ）3、按规定，硅酸盐水泥的初凝时间不迟于45分钟。

（x ）4、用粒化高炉矿渣加入适量石膏共同磨细，即可制得矿渣水泥。

（x ）5、在其它条件相同时，用卵石代替碎石配置混凝土，可使混凝土强度得到提高，但流动性减小。

（x ）6、用同样配合比的混凝土拌利物作成的不同尺寸的抗压试件，破坏时大尺寸的试件破坏荷载大，故其强度高;小尺寸的试件破坏荷载小，故其强度低。

（x ）7、砂浆的和易性指标是沉入度。

（寸）8、用于多孔吸水基面的砌筑砂浆，其强度大小主要决定于水泥强度和水泥用量，而与水灰比大小无关。

（V ）9、沥青的温度敏感性用软化点表示，软化点越高，则沥青的温度敏感性越大。

（x ）10、屈强比小的钢材，使用中比较安全可靠，但其利用率低，因此屈强比也不宜过小。

（x ）三、问答题：4.对普通仁的要求有哪些？答:和易性，强度，耐久性，经济性.5.什么是彼的和易性，其影响因素有哪些？答:和易性指混凝土在一定施工条件下，便于各种施工操作，并能获得均匀密实的混凝土的性能.包含流动性，粘聚性和保水性三个方面含义.影响因素：⑴水泥品种和水泥细度;⑵单位用水量;⑶水泥浆量;（4）水灰比;（5滑料的品种，粒径，级配，含泥量等;（6）砂率;（7）掺合料和外加剂;（8）搅拌;（9）温度和时间.6.什么是混凝土的碱一骨料反应？对混凝土有什么危害？答：水泥中的强碱（氧化钠和皱化钾）在有水的条件下与骨料中的活性条〔化硅反应,在骨料表面生成碱硅酸凝胶，产物吸水膨胀，导致混凝土的强度降低，甚至开裂,破坏.7.试述普通混凝土四种组成材料的作用。

答:水泥浆作用:填充砂石空隙，包裹砂石颗粒表面，在硬化前起润滑作用，在硬化后起胶结作用.9、什么是混凝土的和易性？和易性包括哪几方面内容？影响和易性的因素有哪些？答：和易性：混凝土易于施工操作（搅拌、运输、浇筑、捣实），并获是质量均匀，成型密实的混凝土的性能。

和易性包括三方而内容：流动性、粘聚性、保水性。

影响和易性的因素：（1）水泥浆的数量和水灰比（2）砂率（3）温度和时间性（4）组成材料10、简述引气剂加入到混凝土中，混凝土性能的变化？］答（1）、改善混凝土拌合物的工作性；（2）、提高的混凝土的抗渗性、抗冻性。

（3）、降低了混凝土的强度。

质量吸水率 体积吸水率 开孔孔隙率 闭口孔隙率 视密度P'11、 说明下列钢材牌号的含义:Q235A b , 45M n 0答：Q235Ab 表示屈服点等级为235Mpa ，质量等级为A 级的半镇静钢。

45M n 表示含碳量为0.45%较高含镒 量的钢。

12. 表征石油沥青性能的三大技术指标是什么？分别表征沥青的什么性能？ 答：针入度、延度，软化点。

粘性、型性、温度敏感性、名词解释：1、混凝土的耐久性2、硅酸盐水泥3、泛霜4.表观密度材料在自然状态下，单位体积内的质量。

5. 普通硅酸盐水泥山硅酸盐水泥熟料、615%混材料和适量石有磨细制成的水硬性胶凝材料，称普通硅酸盐 水泥。

6.碱骨料反应水泥混凝土中水泥的碱与某些碱活性骨抖发生化学反应，可引起混凝土产生膨胀、开裂甚 至破坏，这种化学反应称为碱一骨料反应。

7.钢的冷弯性能冷弯性能是钢材在常温条件下承受的弯曲变形的能力8.沥青的温度敏感性沥青的粘性和塑性 随温度的升降而变化的性能。

五、计算题1. 欲配制C30混凝土，要求强度保证率95%,则混凝土的配制强度为多少？ 若采用普通水泥，卵石来配制，试求混凝土的水灰比. 已知：水泥实际强度为48MPa, A 二0. 46, B=0. 07 解:feu,0=30+1.645 X 5.0=38.2 MPa fcu=Afce(C/W-B)即 38.2=0.46 X 48(C/W-0.07) ・.・W/C=0.562. 某材料的密度为2. 68g/cm 3,表观密度为2. 34 g/cm 3, 720克绝干的该材料浸水饱和后擦干表而并测得质量为 740克。

求该材料的孔隙率、质量吸水率、体积吸水率、开口孔隙率、闭口孔隙率和视密度(近似密度)。

(假 定开口孔全可充满水) •解:孔隙率 P=( 1-2.34/2.68)X 100%= 12.7% B =(740-720)/720=2.8% 8' =2.8% X 2.34=6.6% P 开"’=6.6%P 闭二?-?开=12.7%-6.6%=6.1% =m/(V+V 闭)=P 0/( 1-P+P 闭) =2.34/(1-12.7%+6.1%) =2.50 g/cm33. 已知混凝土试拌调整合格后各材料用量为：水泥5.72kg, W 9.0kg,石子为18.4kg,水为4. 3kg 。

并测得 拌合物表观密度为2400kg/m\试求其基准配合比(以1虻混凝土中各材料用量表示)。

若采用实测强度为45MPa 的普通水泥，河砂，卵石来配制，试估算该混凝土的28天强度(A=0. 46, BF. 07)。

解：基准配合比为C=5.72 X 2400/(5.72+9+18.4+4.3)=367 kg S=9X 2400/(5.72+9+18.4+4.3)=577 kg G=18.4X 2400/(5.72+9+18.4+4.3)= 1180 kg W=4.3 X 2400/(5.72+9+18.4+4.3)=275 kg fcu=0.46 X45X (367/275-0.07)=26.2 MPa4. 已知某材料的密度为2.50g/cm',视密度为2.20g/ck,表观密度为2. 00g/cmL 试求该材料的孔隙率、开口 孔隙率和闭口孔隙率。

解:孔隙率 P=(l-2/2.5) X 100%=20%开口孔隙率P 开=(1-2/2.2) X 100%闭口孔隙率？闭=?】开5.已知玲的施工配合比为1:2.40:4.40:0.45,且实测混凝土拌合物的表观密度为2400kg/n?.现场砂的含水率为2. 5%,石子的含水率为1%0试计算其实验室配合比。

(以1蛆混凝土中各材料的用量表示，准至1kg)解:mc=l X 2400/(1+2.4+4.4+0.45)ms=2.4mc/( 1+2.5%)mg=4.4mc/( I + 1 %)mw=0.45mc+2.5%ms+l%nig6.混凝土的设计强度等级为C25,要求保证率95%,当以碎石、42. 5普通水泥、河砂配制混凝土时，若实测混凝土7 d抗压强度为20MPa,则混凝土的实际水灰比为多少？能否达到设计强度的要求？ (A=0.48, B=0.33,水泥实际强度为43MP).解：实际混凝土f28=t7Xlg28/lg7=20Xlg28/lg7=34.2MPaC25 混凝土要求:fcu=25+1.645 X 5=33.2 MPaV f28=34.2 MPa> fcu=33.2 MPa・.・达到了设计要求.又fcu=Afce(C/W-B)即34.2=0.48 X 43 X (C/W-0.33).・.W/C=0.507、一块标准的普通粘土砖,其尺寸为240X115X53mm,已知密度为2. 7g/cm3,干燥时质量为2500g,吸水饱和时质量为2900go求：(1)材料的干表观密度。
