无功、电压与线损之间的关系(精)

线损率与功率因数关系线损率与功率因数是电力系统中的两个重要指标，它们之间的关系是密不可分的。

本文将从以下几个方面逐步阐述“线损率与功率因数关系”。

一、概念解析线损率是指电网输电和配电过程中电能和电力的损耗，一般用百分比表示。

而功率因数则是指电路的有功功率和视在功率的比值，是评价电路用电质量的重要参数。

二、线损率和功率因数的关系在电网传输能量的过程中，由于内部电阻、电感等原因导致电能的损失，这就是线损率。

当电路的功率因数较大时，电路中消耗的有功功率相对较小，而视在功率较大，使更多的电能流失在输电线路中，从而导致线损率上升。

另一方面，当电路的功率因数较小时，即负荷较大或电流较大时，电路中消耗的有功功率较多，而视在功率相对较小，此时电路中流动的电流较大，导致线路中的损耗增加，线损率也相应增加。

因此，可以看出线损率和功率因数存在一定的关联，它们之间是相互作用的关系。

三、如何减少线损率并提高功率因数为了减少线路中的能量损失，提高电网的传输效率，可以采取以下措施：（1）提高电网电压等级，降低线路的电阻和电感等参数，减小线路的损耗。

（2）建立合理的电网结构，优化电路的布局，减少电能的传输距离，从而减少能量损失。

（3）改进市场机制，加强电网管理，优化配电方案等，实现节能减损的目标。

为了提高电路的功率因数，可以采取以下措施：（1）采用功率因数较大的电力设备，如有功功率因数为1的电动机等。

（2）改善电源质量，减少电源的噪声和谐波干扰等。

（3）优化配电方案，合理分配负载，使电路负载平衡，避免产生较大的无功功率。

总之，线损率和功率因数是电力系统中非常重要的参数，它们之间存在相互作用的关系。

在实际运行中，必须要采取有效措施降低线损率，并提高功率因数，以达到更加高效安全的电能传输。

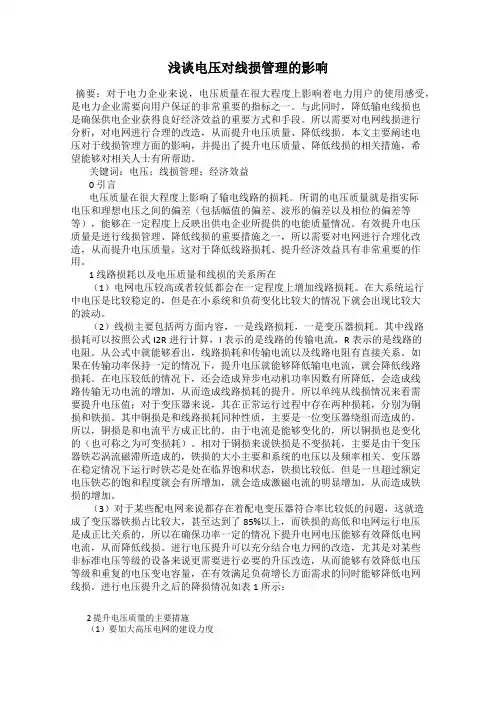

浅谈电压对线损管理的影响摘要：对于电力企业来说，电压质量在很大程度上影响着电力用户的使用感受，是电力企业需要向用户保证的非常重要的指标之一。

与此同时，降低输电线损也是确保供电企业获得良好经济效益的重要方式和手段。

所以需要对电网线损进行分析，对电网进行合理的改造，从而提升电压质量、降低线损。

本文主要阐述电压对于线损管理方面的影响，并提出了提升电压质量、降低线损的相关措施，希望能够对相关人士有所帮助。

关键词：电压；线损管理；经济效益0 引言电压质量在很大程度上影响了输电线路的损耗。

所谓的电压质量就是指实际电压和理想电压之间的偏差（包括幅值的偏差、波形的偏差以及相位的偏差等等），能够在一定程度上反映出供电企业所提供的电能质量情况。

有效提升电压质量是进行线损管理、降低线损的重要措施之一，所以需要对电网进行合理化改造，从而提升电压质量，这对于降低线路损耗、提升经济效益具有非常重要的作用。

1 线路损耗以及电压质量和线损的关系所在（1）电网电压较高或者较低都会在一定程度上增加线路损耗。

在大系统运行中电压是比较稳定的，但是在小系统和负荷变化比较大的情况下就会出现比较大的波动。

（2）线损主要包括两方面内容，一是线路损耗，一是变压器损耗。

其中线路损耗可以按照公式I2R进行计算，I表示的是线路的传输电流，R表示的是线路的电阻。

从公式中就能够看出，线路损耗和传输电流以及线路电阻有直接关系。

如果在传输功率保持一定的情况下，提升电压就能够降低输电电流，就会降低线路损耗。

在电压较低的情况下，还会造成异步电动机功率因数有所降低，会造成线路传输无功电流的增加，从而造成线路损耗的提升。

所以单纯从线损情况来看需要提升电压值；对于变压器来说，其在正常运行过程中存在两种损耗，分别为铜损和铁损。

其中铜损是和线路损耗同种性质，主要是一位变压器绕组而造成的。

所以，铜损是和电流平方成正比的。

由于电流是能够变化的，所以铜损也是变化的（也可称之为可变损耗）。

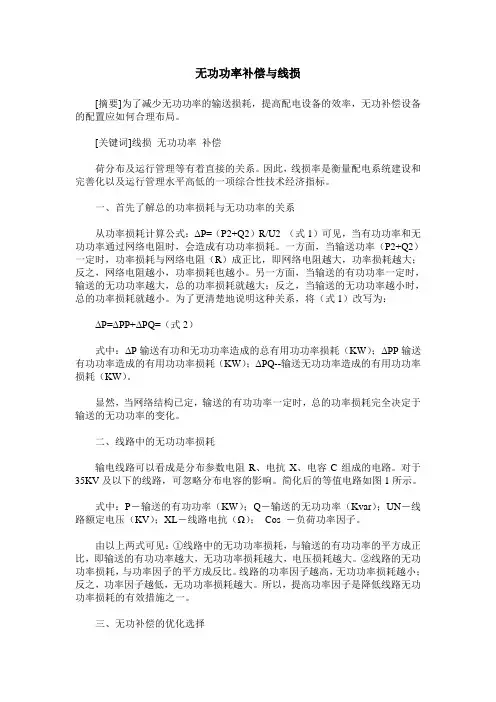

无功功率补偿与线损[摘要]为了减少无功功率的输送损耗，提高配电设备的效率，无功补偿设备的配置应如何合理布局。

[关键词]线损无功功率补偿荷分布及运行管理等有着直接的关系。

因此，线损率是衡量配电系统建设和完善化以及运行管理水平高低的一项综合性技术经济指标。

一、首先了解总的功率损耗与无功功率的关系从功率损耗计算公式：ΔP=（P2+Q2）R/U2 （式1）可见，当有功功率和无功功率通过网络电阻时，会造成有功功率损耗。

一方面，当输送功率（P2+Q2）一定时，功率损耗与网络电阻（R）成正比，即网络电阻越大，功率损耗越大；反之，网络电阻越小，功率损耗也越小。

另一方面，当输送的有功功率一定时，输送的无功功率越大，总的功率损耗就越大；反之，当输送的无功功率越小时，总的功率损耗就越小。

为了更清楚地说明这种关系，将（式1）改写为：ΔP=ΔPP+ΔPQ=（式2）式中：ΔP输送有功和无功功率造成的总有用功功率损耗（KW）；ΔPP输送有功功率造成的有用功功率损耗（KW）；ΔPQ--输送无功功率造成的有用功功率损耗（KW）。

显然，当网络结构已定，输送的有功功率一定时，总的功率损耗完全决定于输送的无功功率的变化。

二、线路中的无功功率损耗输电线路可以看成是分布参数电阻R、电抗X、电容C组成的电路。

对于35KV及以下的线路，可忽略分布电容的影响。

简化后的等值电路如图1所示。

式中：P－输送的有功功率（KW）；Q－输送的无功功率（Kvar）；UN－线路额定电压（KV）；XL－线路电抗（Ω）；Cos －负荷功率因子。

由以上两式可见：①线路中的无功功率损耗，与输送的有功功率的平方成正比，即输送的有功功率越大，无功功率损耗越大，电压损耗越大。

②线路的无功功率损耗，与功率因子的平方成反比。

线路的功率因子越高，无功功率损耗越小；反之，功率因子越低，无功功率损耗越大。

所以，提高功率因子是降低线路无功功率损耗的有效措施之一。

三、无功补偿的优化选择为了最大限度地减少无功功率的输送损耗，提高配电设备的效率，无功补偿设备的配置应按照“分级补偿，就地平衡”的原则进行科学规划，合理布局。

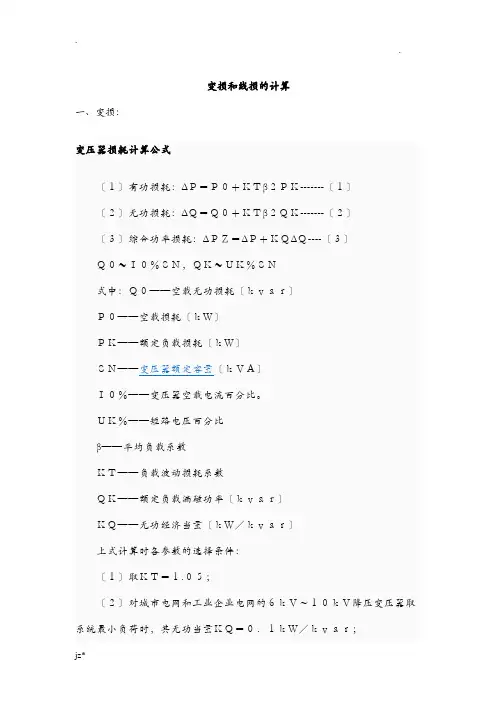

变损和线损的计算一、变损：变压器损耗计算公式〔１〕有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------〔１〕〔２〕无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------〔２〕〔３〕综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----〔３〕Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗〔ｋｖａｒ〕Ｐ０——空载损耗〔ｋＷ〕ＰＫ——额定负载损耗〔ｋＷ〕ＳＮ——变压器额定容量〔ｋＶＡ〕Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率〔ｋｖａｒ〕ＫＱ——无功经济当量〔ｋＷ／ｋｖａｒ〕上式计算时各参数的选择条件：〔１〕取ＫＴ＝１.０５；〔２〕对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；〔３〕变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；〔４〕变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；〔５〕变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；〔并用标准线圈温度换算值来表示〕。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属局部产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/〔ＰＺΔＰ〕，以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器节能技术推广1〕推广使用低损耗变压器；〔１〕铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

配电网无功补偿设备对电压和线损的影响分析摘要：由于功率因数过低增加了供电线路的损失，增加了企业投资；增加了线路电压降，降低了电压质量；降低了发、供电设备的利用率；增加了用户电费支出，加大了企业成本。

而无功补偿具有提高电网力率，减少网络无功，从而降低有功线损，增加设备利用率，改善电压质量的多重效果。

无功补偿设备是配电网系统的重要组成部分，通过无功补偿是配电网改善电压质量和线损的有效手段。

关键词：无功补偿；功率因数；降损增效在电力系统中，因电感和电容元件的存在，于是有功功率和无功功率在电网中共存。

虽然无功本身不消耗能量，其能量仅在电源和负载之间传输和交换，但在能量交换过程中会造成电能的损失，电网视在功率的增加，对系统产生以下负面影响：(1)电网的总电流增加，将增加电力系统部件的容量，例如变压器、电气设备和电线电缆等，从而增加初始投资成本。

(2)在传输同样功率的情况下，总电流增加将增加设备、线路的损失和增加线路和变压器的电压损失。

电电压低，影响正常生产和生活用电；反之，无功容量过剩会造成电网的运行电压过高、电压波动率过大。

(4)降低电网的功率因数会导致大量的功率损耗。

当功率因数从0.8 降低到0.6 时，功率损耗值将翻倍增加。

(5)对于发电设备，无功电流的增加将会增加发电机转子的退磁效果，降低电压。

可变电力系统的无功分配是否合理直接影响电力系统的安全稳定运行，直接关联企业的经济效益。

因此，解决无功补偿问题具有十分重要的意义。

选择合理的无功补偿方式应遵循以下原则：(1)减少无功功率的流动，就地或局部补偿原则；(2)分级补偿原则。

集中增加和分散安装相结合，以及基于分散补偿的综合规划；(3)防止在低负荷情况下的过补偿，向电网输送无功。

1.常见无功补偿设备及比较无功补偿装置的发展见图1。

图1 无功补偿装置发展框图传统的无功补偿，一般都采用同步调相机、固定电容、晶闸管投切电容器(TSC)、晶闸管控制电抗器(TCR) 等。

无功补偿与电力系统电压不平衡的关系电力系统是现代社会不可或缺的重要基础设施，而其中的电力质量问题一直备受关注。

电力系统中的电压不平衡是一种常见的问题，它会导致电力系统的稳定性和运行效率下降。

为解决这一问题，无功补偿技术成为了改善电力系统电压不平衡的关键手段之一。

本文将详细介绍无功补偿与电力系统电压不平衡之间的关系，并探讨无功补偿的应用前景。

1. 电力系统电压不平衡概述电力系统中，三相电压由于各种因素的影响可能存在不平衡现象。

电压不平衡主要包括两个方面：一是电压幅值不平衡，即三相电压的幅值不相等；二是电压相位不平衡，即三相电压之间的相位差不为120度。

这种不平衡会导致电力负荷分配不均匀，给电力设备的安全运行带来隐患。

2. 无功补偿的概念和原理无功补偿是一种通过在电力系统中补偿或调整无功功率的技术手段，用以解决电力系统中无功功率过大或过小的问题。

无功补偿主要通过无功补偿装置（如静态补偿器、动态补偿器等）来实现。

无功补偿系统会根据电力系统的需求，自动控制无功补偿装置的投入或退出，以维持电力系统的无功功率在合理范围内，从而提高电力系统的稳定性和可靠性。

3. 无功补偿对电力系统电压不平衡的影响（1）对电压幅值不平衡的影响：无功补偿可以减小电力系统中的无功功率，从而减小了电流的不平衡程度。

当无功补偿及时投入时，它可以吸收或注入适当的无功功率，使得电压幅值不平衡得到一定程度的补偿。

这样可以降低系统电压的波动，提高电力系统的电压稳定性。

（2）对电压相位不平衡的影响：无功补偿可以通过对系统中的不同支路或节点进行补偿，调整电压相位差，使得三相电压之间的相位差逐渐接近120度，以达到电压相位不平衡的补偿效果。

4. 无功补偿的应用前景无功补偿技术在电力系统中的应用前景广阔。

首先，无功补偿技术可以提高电力系统的电压质量，降低电力系统的电压不平衡程度，从而减少电力设备的故障率，并延长设备的使用寿命。

其次，无功补偿技术可以提高电力系统的运行效率，减少电力输送中的线损，并提高电力系统的输电容量。

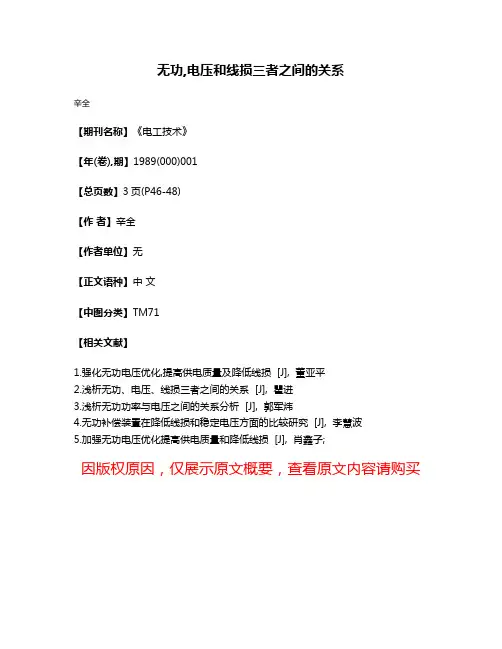

无功,电压和线损三者之间的关系
辛全
【期刊名称】《电工技术》
【年(卷),期】1989(000)001
【总页数】3页(P46-48)
【作者】辛全
【作者单位】无
【正文语种】中文
【中图分类】TM71
【相关文献】
1.强化无功电压优化,提高供电质量及降低线损 [J], 董亚平
2.浅析无功、电压、线损三者之间的关系 [J], 瞿进
3.浅析无功功率与电压之间的关系分析 [J], 郭军炜
4.无功补偿装置在降低线损和稳定电压方面的比较研究 [J], 李慧波
5.加强无功电压优化提高供电质量和降低线损 [J], 肖鑫子;
因版权原因，仅展示原文概要，查看原文内容请购买。

配电网无功补偿对电压和线损的影响赵广斌摘要：在配电网中，无功补偿设备是其中重要的电力设备之一，为有效提升电压的质量，通常会在配电网中安装电容器，从而实现无功补偿。

随着科学技术的发展，配电网无功补偿技术在不断更新和升级，但是电力系统实际的运行中，无功补偿依旧会对电压和线损产生一定的影响，为此文章对其影响进行了详细分析，目的为达到理想的无功补偿，保证电压的稳定、安全性，从而提升电力系统的性能，使电力系统发挥出最大的经济效益和社会效益。

关键词：配电网；无功补偿；电压；线损；影响在配电网系统中，无功补偿设备是其中重要的电力设备之一。

通常情况下是是通过在配电网中安装电容器来达到无功补偿的效果，从而有效维护配电网中的无功平衡，保证电压的稳定性和安全性，降低线损[1]。

随着科学技术的发展，供电企业技术人员在不断的进行研发,从而创造出先进的无功补偿技术，在众多供电企业中得以有效应用，但是，在电力系统实际的运行过程中，无功补偿技术仍旧存在很多问题，影响着电网中的电压和线路，为保证电压的质量，降低线损率，文章针对配电网无功补偿对电压和线损的影响进行了分析，并提出一些解决对策，以供参考。

一、配电网无功补偿对电压的影响（一）无功补偿容量不足由于部分供电企业对配电网的资金投入不足，导致配电网无功补偿容量不足，同时配电网也无法实现动态补偿，因此对电压产生一定影响。

（二）无功补偿不准确在配电网无功补偿的管理过程中，由于供电企业中的相关工作人员没有重视无功补偿工作，继而忽略了无功表的使用，导致在实际的工作中，相关工作人员无法掌握功率与无功电量之间的关系，只能对无功电量进行估算，从而导致无功补偿的容量无法准确计算出来。

（三）无功补偿无法实现自身调节随着社会经济的发展，社会生产和生活对电力能源的需求量不断增加，促使我国的电网不断扩大规模，进而忽视了配电网中各种电力设备的升级和更换，最终导致配电网在实际的运行中缺乏安全性，同时无功补偿设备不够先进，不能进行自身调节，导致在配电网传输电量过大的情况下对电压造成影响。

电力系统无功功率和电压控制孙兵指导老师石砦论文摘要：探讨电力系统无功功率与电压稳定性的关系，无功功率的产生和吸收，无功功率的补偿，电压和频率是衡量电能质量的重要指标，无功功率是直接影响电压质量的因素。

关键词：电力系统；无功功率；电压控制0 引言电力系统能够有效和可靠的运行，就要求电压和无功功率的控制满足以下面条件：0.1系统中有所有装置的在端电压应在可接受的限制内。

0.2为保证最大限度利用输电系统，应加强系统稳定性。

0.3应使无功功率传输最小。

1 无功功率的产生和吸收电力系统的无功功率的产生除了同步电机外，还有静电电容器、静止无功补偿器以及静止无功发生器，这四种装置又称为无功补偿装置。

除电容器外，其余几种既能吸收容性无功又能吸收感性无功。

同步发电机可以产生或吸收无功功率，这取决于其励磁情况。

当过励时产生无功功率，当欠励时吸收无功功率。

架空线路产生或吸收无功功率取决于负荷电流。

当负荷低于自然负荷，线路产生纯无功功率；当高于自然负荷时，线路吸收无功功率。

地下电缆，由于它们对地电容较大，因此具有较高的自然负荷。

它们通常工作在低于自然负荷情形下，因此在所有运行条件下总发生无功功率。

变压器不管其负载如何，总是吸收无功功率。

空载时，起主要作用的是并联激励电抗；满载时，起主要作用的是串联漏抗。

负荷通常吸收无功功率。

由电力系统的供电的典型负荷节点由许多装置所组成。

这种组成随日期、随季节和气候的变化而不同。

通常负荷节点的负荷特性是吸收无功功率的，复合负荷的有功功率和无功功率都是电压幅值的函数。

具有低的滞后功率因数的负荷使传输网络有大的电压降落，因而供电也不经济，对于工业用户，无功功率通常和有功功率一样要计费，这就鼓励企业通过使用并联电容器来提高负荷功率因数。

2 无功功率的补偿2.1 无功功率不足的危害：交流电力系统需要两部分能量：一部分将用于做功而被消耗掉，这部分称为“有功功率”；另一部分能量是用来建立磁场，用于交换能量使用的，对于外部电路它并没有做功，称为“无功功率”，无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立磁场，电动机，变压器等设备就不能运转。

变损和线损的计算一、变损：变压器损耗计算公式（１）有功损耗：ΔＰ＝Ｐ０＋ＫＴβ２ＰＫ-------（１）（２）无功损耗：ΔＱ＝Ｑ０＋ＫＴβ２ＱＫ-------（２）（３）综合功率损耗：ΔＰＺ＝ΔＰ＋ＫＱΔＱ----（３）Ｑ０≈Ｉ０％ＳＮ，ＱＫ≈ＵＫ％ＳＮ式中：Ｑ０——空载无功损耗（ｋｖａｒ）Ｐ０——空载损耗（ｋＷ）ＰＫ——额定负载损耗（ｋＷ）ＳＮ——变压器额定容量（ｋＶＡ）Ｉ０％——变压器空载电流百分比。

ＵＫ％——短路电压百分比β——平均负载系数ＫＴ——负载波动损耗系数ＱＫ——额定负载漏磁功率（ｋｖａｒ）ＫＱ——无功经济当量（ｋＷ／ｋｖａｒ）上式计算时各参数的选择条件：（１）取ＫＴ＝１.０５；（２）对城市电网和工业企业电网的６ｋＶ～１０ｋＶ降压变压器取系统最小负荷时，其无功当量ＫＱ＝０．１ｋＷ／ｋｖａｒ；（３）变压器平均负载系数，对于农用变压器可取β＝２０％；对于工业企业，实行三班制，可取β＝７５％；（４）变压器运行小时数Ｔ＝８７６０ｈ，最大负载损耗小时数：ｔ＝５５００ｈ；（５）变压器空载损耗Ｐ０、额定负载损耗ＰＫ、Ｉ０％、ＵＫ％，见产品资料所示。

变压器损耗的特征Ｐ０——空载损耗，主要是铁损，包括磁滞损耗和涡流损耗；磁滞损耗与频率成正比；与最大磁通密度的磁滞系数的次方成正比。

涡流损耗与频率、最大磁通密度、矽钢片的厚度三者的积成正比。

ＰC——负载损耗，主要是负载电流通过绕组时在电阻上的损耗，一般称铜损。

其大小随负载电流而变化，与负载电流的平方成正比；（并用标准线圈温度换算值来表示）。

负载损耗还受变压器温度的影响，同时负载电流引起的漏磁通会在绕组内产生涡流损耗，并在绕组外的金属部分产生杂散损耗。

变压器的全损耗ΔＰ=Ｐ０ＰC变压器的损耗比=ＰC/Ｐ０变压器的效率=ＰＺ/（ＰＺΔＰ），以百分比表示；其中ＰＺ为变压器二次侧输出功率。

变压器节能技术推广1）推广使用低损耗变压器；（１）铁芯损耗的控制变压器损耗中的空载损耗，即铁损，主要发生在变压器铁芯叠片内，主要是因交变的磁力线通过铁芯产生磁滞及涡流而带来的损耗。

配电网无功补偿对电压和线损的影响
发表时间：2018-03-08T11:25:02.580Z 来源：《电力设备》2017年第30期作者：孙俊云高晨晨[导读] 摘要：配电网无功补偿的方式有两种，串联无功补偿和并联无功补偿。

（国网池州供电公司安徽池州 247000）
摘要：配电网无功补偿的方式有两种，串联无功补偿和并联无功补偿。

两种无功补偿方式在改善电压质量和降低线损方面都可以起到很好的作用，但采用不同的无功补偿方式其经济性是不同，两者都各有其优缺点。

本文综合两种配电网无功补偿方式，建立理论模型，并进行仿真分析，对比两者的优缺点。

对配电网无功补偿对电压和线损的影响作一个深入的分析。

关键词：配电网无功补偿；改善电压质量；降低线损。

线路无功补偿容量对线路线损的影响摘要：本文从增加线路损耗、提高供电成本和导致电压波动等三个方面，阐述了无功功率对电网的危害，分析了低压无功自动补偿对线损的影响，以及智能无功自动补偿装置的结构及其原理，并以实例为参考探究了低压无功自动补偿的方案及建议，以期为降低线损，提高电力设备利用率，保障电网运行过程中的稳定性与传输能力提供借鉴意义。

关键词：低压无功自动补偿；线损；影响随着经济的快速发展，社会的用电量持续增加，使得电力负荷不断增长，而无功消耗的情况也逐渐凸显出来，造成了低压电网的线损较大，对从而对电网完善发展造成了阻碍。

因此，分析低压无功自动补偿对线损的影响，对于促进社会经济发展有着积极的意义。

1 无功功率对电网的危害1.1 增加线路损耗。

电网的电流总量为无功电流与有功电流相加之和，如果电网中的无功功率增加，电流的总量也会相应增加，既进一步加大了线路损耗，也会加重供电线路、用电设备和变送电设备的发热程度，影响其正常运转。

1.2 提高用电成本。

电网无功功率和实际功率为正比关系，当无功功率增加后，电弧炉、发电机与电阻焊等各种电器设备的容量也会增加，这样会提高用电的成本。

同时，因为无功功率所导致的线路损耗增加，也在一定程度上提高了用电的成本。

1.3 导致电压波动。

在电动机启动时会产生较大无功功率，使得电网中电流与电压相位不同相，从而出现严重的谐波分量，导致供电网络的电压不稳与谐波干扰的增大，进而严重影响供电的质量，使处于同一电网中的其他用户没有办法进行正常取电。

2 低压无功自动补偿对线损的影响电力系统元件在进行无功功率的传输时，两端电压之间的幅值差不太容易实现，并且负载与元件会消耗大量无功功率，利用发电机进行无功功率的长距离传输并不合理。

因此，电力系统运行时需要进行无功自动补偿，减少电网中的线路损耗，这也是保障电压质量的实质与核心。

同一线路中并联有容性负荷与感性负荷装置，在感性负荷释放能量的过程中，容性负荷则进行能量吸收；而在容性负荷能量释放的过程中，感性负荷则吸收其释放的能量。

无功、电压与线损之间的关系1、无功与电压的关系（1）无功不平衡对电压的影响1）由于无功不平衡会引起电压偏移。

根据无功负荷的电压静态特性，当一个地区无功过剩时，电压就会升高；而无功不足时，电压就会降低。

2）由于无功潮流在电网中的流动，产生电压降。

无功潮流（负荷）越大，在电网中产生的电压降也越大。

3）无功负荷的变化，会引起电压降的变动。

(2）改善电压对无功的要求：1）任何时候都应在目标电压下达到无功平衡。

这就要求我们要有足够的无功补偿容量，以保证高峰负荷时的无功平衡，同时要有足够的调节能力。

2）实现无功的就地平衡，尽量减少无功在电网中的流动，尤其是远距离的流动，使电网各点电压都在合格范围内。

3）按逆调压的要求实现无功平衡2、线损与无功的关系从本质上讲，线损是指发电厂发出来的电能输送到用户，必须经过输电、变电、配电设备，由于这些设备存在阻抗，因此，电能通过时就会产生电能损耗，并以热能的形式散失在周围介质中，这个电能损耗称为线损电量，简称线损。

线损电量占供电量的百分比简称线损率。

由于电力网中实际存在着大量的无功负荷，如异步电动机、变压器、输电线路的电抗等，这些设备的启动运行，需要系统供给无功功率，这样系统功率因数就会降低，使电网在传输一定有功功率的情况下，电流增大，从而产生有功电能损失，使线损增大。

当功率因数为0.7时，无功功率和有功功率基本相当，电网中的可变损耗有一半是无功功率引起的。

所以说，加大无功优化工作，实现无功就地平衡，尽量减少无功电流在电网中的流动，对电网降损节能有着重要的意义。

例如:设有一条10千伏线路,其等效电阻R为10欧姆,当其输送的有功功率P为100千瓦,无功功率Q分别为(1)33千乏和(2)100千乏时,所造成的有功损失:当无功功率为33千乏时视在功率S=√P2+Q2=√1002+332 =105千伏安功率因数COS∮=P/S=100\105=0.95有功功率损失：△P=3I2R=(S2/U2)R=(1052/102)×10＝1.1千瓦当无功功率为100千乏时视在功率S=√P2+Q2=√1002+1002＝141千伏安功率因数COS∮=P/S=100\141=0.71有功功率损失：△P=3I2R=(S2/U2)R=(1412/102)×10＝2千瓦通过上式可以看出,该线路在输送有功功率不变的情况下,当功率因数由0.7提高到0.95时,线路有功功率损耗由2千瓦降低到1.1千瓦,降幅可达到45%3、线损与电压的关系：大家都知道无功平衡情况直接影响电网的电压水平，而电压又影响着电网的负荷损耗和变压器铁损。

无功和电压的关系公式无功是电力系统中重要的物理量之一，它与电压存在一定的关系。

本文将介绍无功和电压的关系公式，并解析其物理意义和应用。

在电力系统中，无功是指交流电中能量来回转换的现象，它不直接参与能量的传输和转化，但对电力系统的稳定性和功率因数有重要影响。

无功的单位是VAR（无功伏安）。

电压是指电力系统中电势差的大小，也是电力系统中的基本物理量之一。

电压的单位是伏特（V）。

在交流电路中，电压是指电压的有效值（即RMS值）。

无功和电压的关系可以用下式表示：无功 = 电压× 电流× sin(相角差)其中，电流是指通过电路的电流，相角差是指电压和电流之间的相位差。

这个公式的物理意义是：无功正比于电压和电流的乘积，且与相角差的正弦值成正比。

换句话说，当电压和电流之间的相位差为90度时，无功达到最大值；当相位差为0度或180度时，无功为0。

无功和电压的关系在电力系统中有着重要的应用。

首先，无功的存在会降低功率因数，使电力系统的效率下降。

因此，通过控制电压和电流的相位差，可以调整无功的大小，提高功率因数，减少能量损耗。

其次，无功的存在会引起电力系统的电压波动和电网不稳定。

因此，通过监测和控制无功，可以提高电力系统的稳定性和可靠性。

在实际应用中，可以通过无功补偿来控制无功。

无功补偿是指通过添加感性或容性无功元件，使电力系统的无功达到所需的大小和方向。

感性无功补偿可以提高电力系统的功率因数，容性无功补偿可以提高电力系统的电压稳定性。

通过无功补偿，可以实现电力系统的节能和优化运行。

无功和电压的关系还与电力系统的传输和配电有关。

在长距离的电力传输中，无功会带来电压降低和功率损耗。

因此，通过合理控制无功的大小和方向，可以减小电力系统的传输损耗。

在低压配电系统中，无功会引起电压波动和电网不稳定，因此需要对无功进行监测和控制。

无功和电压存在一定的关系，通过控制无功可以调整电力系统的功率因数、提高稳定性和可靠性。

电压与无功的关系
电压是电力系统电能质量的重要指标之一，而系统的无功平衡是保证电压质量的重要条件；系统中无功电源出力应满足系统所有负荷和网络损耗的需求，否则电压就会偏离额定值。

当电压偏低时，系统中的功率损耗和能量损耗加大，电压过低时，还可能危及系统运行的稳定性，甚至引起电压崩溃；而电压过高时，各种电气设备的绝缘可能受到损害，通过合理无功补偿设备就能使我们的电能质量得到保证，达到稳定运行的标准和满足用户的要求。

在电力系统运行中，电源的无功在任何时刻应同负荷的无功功率和网络的无功损耗之和（及总的无功负载）相等，也就是说无论何时电网中的无功总是平衡的，问题在于无功的这种平衡是在什么样的电压水平下实现的。

系统总的无功电源包括发电机的无功功率和各种无功补偿设备的无功功率，无功电源与电压的关系曲线如上图所示，1，3是系统（无功电源）的无功电压曲线，2，4是负荷的无功电压曲线。

如果此时系统的无功功率是平衡的，那么曲线1与曲线2的交点a，即为额定电压下的无功平衡点，对应的电压就是额定电压Ue。

当负荷无功增加时，负荷的无功——电压特性如曲线4，如果此时系统的无功没有相应的增加，电源的电压——无功特性曲线仍为曲线1，这时曲线1与曲线4的交点c就代表了新的无功平衡点，并由此决定了负荷电压为Ua，显然 Ua＜Ue，这说明负荷无功增加后，系统的无功总电源已不能满足在额定电压Ue下无功平衡的需要，因此，只好降低电压运行，以取得在较低电压Ua下的无功功率平衡。

如果此时系统内发
电机又无充足的无功备用，我们只有通过投入无功补偿电容器，使系统的无功——电压特性曲线上移到接近曲线3，从而使曲线3与曲线4的交点b所确定的电压接近额定电压Ue。

所以，投切无功补偿装置可以补偿系统无功、提高和稳定系统电压。

试析电压质量对降低线损的影响线损是电网经营企业在电能传输和营销过程中自发电厂出线起至客户电能表止所产生的电能消耗和损失。

从管理和技术两方面入手，采取有效的降损措施最大限度地降低线损，努力实现企业效益最大化，是供电企业永恒的奋斗目标。

而对于提高电压质量，一部分供电企业还认为该项工作属于形象工程，主要是为用电客户提供优质电能，对供电企业本身并不能带来经济效益。

其实，这种观点存在着很大的片面性。

如果能够根据电网供电负荷的变化提高电压质量，不仅能改善电力用户的用电质量，提高供电企业的社会效益，还能够有效降低线损，提高供电企业的经济效益。

一、线损与电压的关系在电能的传输过程中，各个电力元件都存在一定的电阻和电抗，在电流通过这些元件时就会造成一定的电能损失，电能在电磁交换过程中需要的一定励磁也会形成损失，还有设备泄漏、计量设备误差和管理方面的因素也会造成电能损失。

可以看出，线损是无法避免的，但通过行之有效的管理措施和技术措施是可以控制的。

比如理顺线损与电压质量的关系，从合理控制电压质量入手就不失为一个降损节能的有效途径。

线损与电压有着密切的关系。

对于线路来说，线损的大小与电压的平方成反比，提高运行电压可有效降低线路损耗。

而对于电网中的变压器则是另一种情况。

变压器的损耗包括空载损耗和负载损耗两种，空载损耗定义为不变的损耗，负载损耗只与负载率有关。

所以，很多人认为电压的高低与线损无关，只是随负荷的波动而变化。

这种认识忽略了一种情况，那就是空载损耗所定义的不变损耗是指在电压、频率一定的条件下才成立的。

事实上电压是不可能不变的，变压器空载损耗与变压器一次电压存在着正比关系。

即变压器一次电压越高则线损越大，对于电网特别是农村电网而言，后半夜变压器绝大多数都处于轻载甚至严重轻载状态，线路的损耗绝大部分为变压器的空载损耗，此时适当降低线路电压运行水平就成为降低线损的最有效手段。

因此电压与线损的关系决不是简单的正比关系，根据电网的负荷波动情况合理控制电压，提高电压质量，才是实现线损最小化的有效途径。

论无功管理对降低配网线损的作用【摘要】本文通过对县级供电企业无功管理现状的分析，笔者结合配网功率因数与线损的关系，提出了通过无功管理降低配网线损的具体措施。

【关键词】县级供电企业；配网；线损；无功管理；引言在电力生产的发、送、变、配、用电整个过程中,随着有功功率的产生,同时产生无功功率。

电力用户由于大量采用感应电动机和其它电感性用电设备,除吸收系统的有功功率作功外,还需要电力系统供给大量无功功率。

这些无功功率经过多级送电线路、变压器的输送和转换,又造成无功功率的损失,使电网功率因数下降。

因此,加强无功管理,提高功率因数,减少无功电力消耗,对降低配网线损可以起到非常重要的作用。

一、县级供电企业无功管理现状县级供电企业大部分采取变电所内无功集中补偿,主网功率因数较高,主网线损较低。

10kV及以下配电网,其无功管理状况却不容乐观。

我县局曾做过技术统计,2010年10kV以下电网损失占全局损失的42%。

全局55条10kV线路,月平均功率因数为0.70以下32条、0.70—0.80有22条,个别线路甚至低于0.60。

许多线路电压损失很大,高峰时线路末端无法用电或电能质量极差。

功率因数低,电压损失大,使网损增大,给企业造成损失,而且限制了售电量的增长。

所以,加强配网无功管理,提高功率因数,降损节电势在必行。

(1)我国现行的《功率因数调整电费办法》只对100kV A及以上用户的功率因数标准作了规定,并执行功率因数调整电费,而100kV A以下用户的功率因数没有标准,这些用户大多没有安装无功补偿设备。

在设计中亦不考虑无功补偿。

(2)配网用户初装时为节省一次投资,逃避功率因数奖惩的考核,将单台大容量变压器申请为多台小容量变压器供电。

我们营业管理中不注意把关,使之成为用户无功管理中的漏洞。

(3)对用户无功管理不够重视,用户对无功管理不理解,造成应安装无功补偿设备的未安装或已安装的未装无功表而没考核。

(4)10kV线路电容器损坏较多,或因线路的发展而使位置不合理,疏于管理起不到减少电压损失,降低线路损失的作用。
