电子镇流器工作原理电子镇流器是一种用于稳定电流输出的电子装置,主要用于控制和调节电流的流动。
它是通过将电源的交流电转换为直流电,并通过电子元件进行调节和控制,以保持稳定的电流输出。
下面将详细介绍电子镇流器的工作原理。
1. 交流电输入:电子镇流器通常接收交流电源输入,其电压和频率根据不同的应用需求而有所不同。
交流电源输入普通通过插座或者电源线连接到电子镇流器的输入端。
2. 整流:电子镇流器的第一步是将交流电转换为直流电。
这通常通过整流电路来实现,常见的整流电路有单相整流桥和三相整流桥。
整流电路将交流电源的正半周或者正负半周转换为直流电信号。
3. 滤波:直流电信号通常还会存在一些脉动,需要通过滤波电路将其去除。
滤波电路通常由电容器和电感器组成,通过存储和释放电荷来平滑电流信号,使其更接近纯直流。
4. 电流调节:电子镇流器的核心部份是电流调节电路,它通过控制电流的大小和稳定性来满足不同应用的需求。
电流调节电路通常由半导体器件(如晶体管、二极管等)和控制电路组成。
- 调压器:电子镇流器通常具有调压器功能,可以根据需要调节输出电压。
调压器可以通过控制晶体管的导通和截止来调节电流的大小。
- 反馈回路:为了保持稳定的输出电流,电子镇流器通常采用反馈回路来监测和调节输出电流。
反馈回路通常由传感器、比较器和控制电路组成。
传感器用于检测输出电流的大小,并将其与设定值进行比较。
比较器将比较结果发送给控制电路,控制电路通过调节晶体管的导通和截止来使输出电流保持在设定值附近。
- 保护功能:电子镇流器通常还具有多种保护功能,以防止电流过载、短路和过热等情况发生。
这些保护功能通常由过流保护器、过压保护器和温度传感器等组成。
5. 输出电流:经过电流调节电路的处理,电子镇流器将稳定的直流电流输出到负载电路中。
负载电路可以是各种设备和应用,如LED灯、电动机等。
总结:电子镇流器是一种通过将交流电转换为直流电,并通过电子元件进行调节和控制的装置。
电子镇流器工作原理电子镇流器是一种用于限制电流和稳定电压的电子设备。
它主要用于控制电流流动并提供稳定的电压给电子设备。
电子镇流器的工作原理涉及到电子元件的使用和电流的调节。
1. 工作原理概述电子镇流器通过使用电子元件来控制电流的流动。
它内部包含了电感、电容和半导体器件等元件。
当电流通过电子镇流器时,这些元件会协同工作以限制电流的大小并稳定电压输出。
2. 电感元件电子镇流器中的电感元件通常是一个线圈,它由导线绕成。
当电流通过电感元件时,它会产生磁场。
这个磁场会反抗电流的变化,从而稳定电流的流动。
电感元件在电子镇流器中起到限制电流的作用。
3. 电容元件电子镇流器中的电容元件是由两个导体之间的绝缘材料构成。
它可以储存电荷并在需要时释放电荷。
电容元件在电子镇流器中起到稳定电压的作用。
当电流变化时,电容元件可以释放储存的电荷来稳定电压输出。
4. 半导体器件电子镇流器中的半导体器件通常是二极管和晶体管。
二极管可以控制电流的方向,防止电流逆流。
晶体管可以放大电流,并根据控制信号来调节电流的大小。
5. 工作过程电子镇流器的工作过程可以分为两个阶段:启动阶段和稳定阶段。
- 启动阶段:当电子镇流器刚开始工作时,电流会迅速增加。
在这个阶段,电子镇流器会通过电感和电容来限制电流的上升速度,防止电流过大。
同时,半导体器件会起到保护电子镇流器的作用,确保电流正常流动。
- 稳定阶段:一旦电子镇流器启动成功,电流会逐渐稳定下来。
在这个阶段,电子镇流器会根据电流的需求来调节电流的大小,并稳定输出电压。
电子镇流器会根据电流的变化来调节电感和电容的工作状态,以保持电流的稳定。
6. 优势和应用电子镇流器相比传统的电阻式镇流器具有以下优势:- 高效率:电子镇流器利用电子元件来控制电流,相比传统的电阻式镇流器,能够更有效地限制电流并稳定电压输出,从而提高能源利用效率。
- 节能环保:由于电子镇流器的高效率,它能够减少能源的浪费,降低能源消耗,从而达到节能环保的目的。

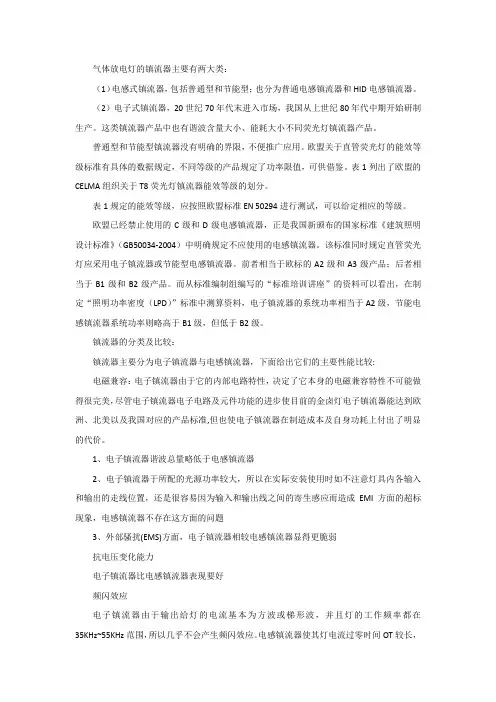

气体放电灯的镇流器主要有两大类:(1)电感式镇流器,包括普通型和节能型;也分为普通电感镇流器和HID电感镇流器。
(2)电子式镇流器,20世纪70年代末进入市场,我国从上世纪80年代中期开始研制生产。
这类镇流器产品中也有谐波含量大小、能耗大小不同荧光灯镇流器产品。
普通型和节能型镇流器没有明确的界限,不便推广应用。
欧盟关于直管荧光灯的能效等级标准有具体的数据规定,不同等级的产品规定了功率限值,可供借鉴。
表1列出了欧盟的CELMA组织关于T8荧光灯镇流器能效等级的划分。
表1规定的能效等级,应按照欧盟标准EN 50294进行测试,可以给定相应的等级。
欧盟已经禁止使用的C级和D级电感镇流器,正是我国新颁布的国家标准《建筑照明设计标准》(GB50034-2004)中明确规定不应使用的电感镇流器。
该标准同时规定直管荧光灯应采用电子镇流器或节能型电感镇流器。
前者相当于欧标的A2级和A3级产品;后者相当于B1级和B2级产品。
而从标准编制组编写的“标准培训讲座”的资料可以看出,在制定“照明功率密度(LPD)”标准中测算资料,电子镇流器的系统功率相当于A2级,节能电感镇流器系统功率则略高于B1级,但低于B2级。
镇流器的分类及比较:镇流器主要分为电子镇流器与电感镇流器,下面给出它们的主要性能比较:电磁兼容:电子镇流器由于它的内部电路特性,决定了它本身的电磁兼容特性不可能做得很完美,尽管电子镇流器电子电路及元件功能的进步使目前的金卤灯电子镇流器能达到欧洲、北美以及我国对应的产品标准,但也使电子镇流器在制造成本及自身功耗上付出了明显的代价。
1、电子镇流器谐波总量略低于电感镇流器2、电子镇流器于所配的光源功率较大,所以在实际安装使用时如不注意灯具内各输入和输出的走线位置,还是很容易因为输入和输出线之间的寄生感应而造成EMI方面的超标现象,电感镇流器不存在这方面的问题3、外部骚扰(EMS)方面,电子镇流器相较电感镇流器显得更脆弱抗电压变化能力电子镇流器比电感镇流器表现要好频闪效应电子镇流器由于输出给灯的电流基本为方波或梯形波,并且灯的工作频率都在35KHz~55KHz范围,所以几乎不会产生频闪效应。

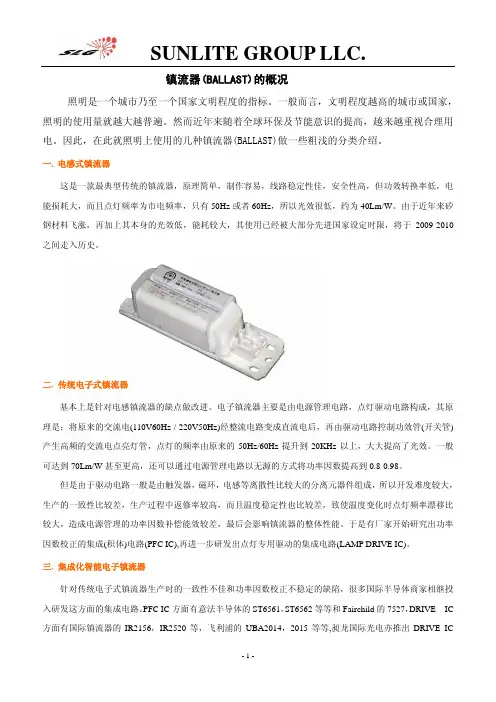

镇流器(BALLAST)的概况照明是一个城市乃至一个国家文明程度的指标。
一般而言,文明程度越高的城市或国家,照明的使用量就越大越普遍。
然而近年来随着全球环保及节能意识的提高,越来越重视合理用电。
因此,在此就照明上使用的几种镇流器(BALLAST)做一些粗浅的分类介绍。
一. 电感式镇流器这是一款最典型传统的镇流器,原理简单,制作容易,线路稳定性佳,安全性高,但功效转换率低,电能损耗大,而且点灯频率为市电频率,只有50Hz或者60Hz,所以光效很低,约为40Lm/W。
由于近年来矽钢材料飞涨,再加上其本身的光效低,能耗较大,其使用已经被大部分先进国家设定时限,将于2009-2010之间走入历史。
二. 传统电子式镇流器基本上是针对电感镇流器的缺点做改进。
电子镇流器主要是由电源管理电路,点灯驱动电路构成,其原理是:将原来的交流电(110V60Hz / 220V50Hz)经整流电路变成直流电后,再由驱动电路控制功效管(开关管)产生高频的交流电点亮灯管,点灯的频率由原来的50Hz/60Hz提升到20KHz以上,大大提高了光效。
一般可达到70Lm/W甚至更高,还可以通过电源管理电路以无源的方式将功率因数提高到0.8-0.98。
但是由于驱动电路一般是由触发器,磁环,电感等离散性比较大的分离元器件组成,所以开发难度较大,生产的一致性比较差,生产过程中返修率较高,而且温度稳定性也比较差,致使温度变化时点灯频率漂移比较大,造成电源管理的功率因数补偿能效较差,最后会影响镇流器的整体性能。
于是有厂家开始研究出功率因数校正的集成(积体)电路(PFC IC),再进一步研发出点灯专用驱动的集成电路(LAMP DRIVE IC)。
三. 集成化智能电子镇流器针对传统电子式镇流器生产时的一致性不佳和功率因数校正不稳定的缺陷,很多国际半导体商家相继投入研发这方面的集成电路。
PFC IC方面有意法半导体的ST6561,ST6562等等和Fairchild的7527,DRIVE IC 方面有国际镇流器的IR2156,IR2520等,飞利浦的UBA2014,2015等等,昶龙国际光电亦推出DRIVE ICEV0108系列和PFC IC SG6808系列这些集成电路,其主要目的就是针对传统的电子式镇流器开发及生产的缺陷及其产品的不稳定性提出飞跃性的改善措施,具体表现如下:在分离器件跟IC的应用电路上就有很大的差别。
镇流器的分类以及参数镇流器的分类以及参数镇流器的分类( Classification of Ballast )我国常用的镇流器一般分为铁芯镇流器(电感镇流器)和电子镇流器两大类,根据其用途和性能的不同,又可分为各种不同的类型。
铁芯式镇流器(电感式镇流器)■传统电感镇流器( Conservation Inductance Ballast )对于荧光灯,在使用传统镇流器的同时,还需在其灯丝回路中串接启辉器,以启辉灯管,必要时,回路中还可跨接一电容器以提高电路功率因数。
对于 HID 灯不用启辉器但需外接一个能产生约 3KV 高压脉冲的触发器以保证启动并燃点。
■节能电感镇流器( Energy Saving Inductance Ballast )■半谐振式节能电感镇流器(Semiresonance Inductance Ballast )■顶峰超前式电感镇流器用于 HID 灯,并可省去触发器■霓虹灯变压器( Transformer for Neon Lamp )电子镇流器电子镇流器种类繁多,功能不一,参数差异很大,按用途、参数或功能可进行不同的分类。
EB(Electronic Ballast)电子镇流器特性。
1. PF(Power Factor)功率因素镇流器与灯的组合对电源输入功率的有效利用,在有些地方也表示为Watt/VA 或COSΦ。
一般来说电感镇流器的PF为0.5,即使经过电容校正也只能达到0.8左右,而电子镇流器通常能做到0.95~0.99,它的意义在于您用足了发电厂供出的每一瓦电,并对环境保护作出了卓越的贡献。
2. THD(Total Harmonic Distortion)总谐波失真镇流器与灯在额定电源电压下工作时,灯达到稳定工作状态之后,输入电源电流中奇次谐波各分量之和。
我们知道根据博里叶定义矩形波是由一系列具有共同用期但频率不同的正弦波叠加而成,那末谐波含量越大对输入的正弦波形破坏就越大。

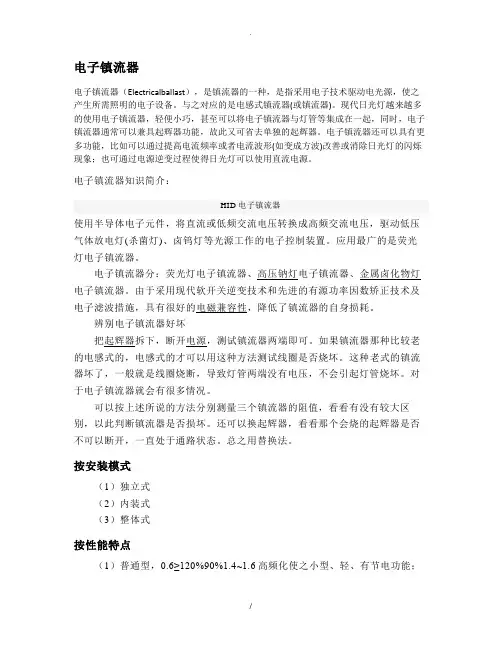

电子镇流器电子镇流器(Electricalballast),是镇流器的一种,是指采用电子技术驱动电光源,使之产生所需照明的电子设备。
与之对应的是电感式镇流器(或镇流器)。
现代日光灯越来越多的使用电子镇流器,轻便小巧,甚至可以将电子镇流器与灯管等集成在一起,同时,电子镇流器通常可以兼具起辉器功能,故此又可省去单独的起辉器。
电子镇流器还可以具有更多功能,比如可以通过提高电流频率或者电流波形(如变成方波)改善或消除日光灯的闪烁现象;也可通过电源逆变过程使得日光灯可以使用直流电源。
电子镇流器知识简介:HID电子镇流器使用半导体电子元件,将直流或低频交流电压转换成高频交流电压,驱动低压气体放电灯(杀菌灯)、卤钨灯等光源工作的电子控制装置。
应用最广的是荧光灯电子镇流器。
电子镇流器分:荧光灯电子镇流器、高压钠灯电子镇流器、金属卤化物灯电子镇流器。
由于采用现代软开关逆变技术和先进的有源功率因数矫正技术及电子滤波措施,具有很好的电磁兼容性,降低了镇流器的自身损耗。
辨别电子镇流器好坏把起辉器拆下,断开电源,测试镇流器两端即可。
如果镇流器那种比较老的电感式的,电感式的才可以用这种方法测试线圈是否烧坏。
这种老式的镇流器坏了,一般就是线圈烧断,导致灯管两端没有电压,不会引起灯管烧坏。
对于电子镇流器就会有很多情况。
可以按上述所说的方法分别测量三个镇流器的阻值,看看有没有较大区别,以此判断镇流器是否损坏。
还可以换起辉器,看看那个会烧的起辉器是否不可以断开,一直处于通路状态。
总之用替换法。
按安装模式(1)独立式(2)内装式(3)整体式按性能特点(1)普通型,0.6≥120%90%1.4~1.6高频化使之小型、轻、有节电功能;(2)高功率因数型H级,≥0.9≤30%≤18%1.7~2.1采用无源滤波和异常保护;(3)高性能电子镇流器L级,≥0.95≤20%≤10%1.4~1.7有完善的异常保护功能,电磁兼容;(4)高性价比电子镇流器L级,≥0.97≤10%≤5%1.4~1.7集成技术和恒功率电路设计,电压波动影响照度小;(5)可调光电子镇流器,≥0.96≤10%≤5%≤1.7采用集成技术和有源可变频率谐振技术。

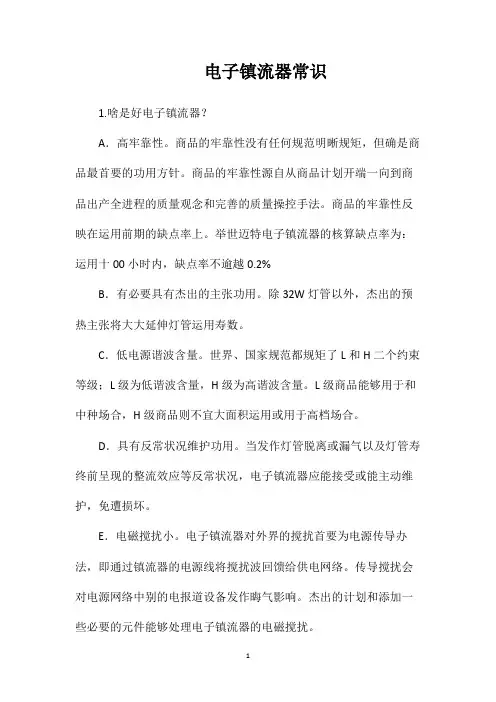

电子镇流器常识1.啥是好电子镇流器?A.高牢靠性。
商品的牢靠性没有任何规范明晰规矩,但确是商品最首要的功用方针。
商品的牢靠性源自从商品计划开端一向到商品出产全进程的质量观念和完善的质量操控手法。
商品的牢靠性反映在运用前期的缺点率上。
举世迈特电子镇流器的核算缺点率为:运用十00小时内,缺点率不逾越0.2%B.有必要具有杰出的主张功用。
除32W灯管以外,杰出的预热主张将大大延伸灯管运用寿数。
C.低电源谐波含量。
世界、国家规范都规矩了L和H二个约束等级;L级为低谐波含量,H级为高谐波含量。
L级商品能够用于和中种场合,H级商品则不宜大面积运用或用于高档场合。
D.具有反常状况维护功用。
当发作灯管脱离或漏气以及灯管寿终前呈现的整流效应等反常状况,电子镇流器应能接受或能主动维护,免遭损坏。
E.电磁搅扰小。
电子镇流器对外界的搅扰首要为电源传导办法,即通过镇流器的电源线将搅扰波回馈给供电网络。
传导搅扰会对电源网络中别的电报道设备发作晦气影响。
杰出的计划和添加一些必要的元件能够处理电子镇流器的电磁搅扰。
F.高效能。
电子镇流器用能效因数(BEF)反映其效能能效因数的含义为:在电子镇流器供应灯管必要的功率以确保抵达规矩亮度的条件下,电子镇流器的线路功率越小,能效越高。
乐器流明系数值越高标明荧光灯体系光输出越大,IEC929与世界GB/T15144规矩流明系数标称值为95%2.美式灌胶构造与欧式接线端子构造有何区别?两者并无好坏之分,多取决于用户的喜爱。
美式构造3.电子镇流器与电感镇流器比照的优势◎比电感镇流器节约约20%的电力◎发光功率高于电感式十%,不发作任何噪音◎无须启辉器及抵偿电容器,运用更便当,缺点更少◎光管主张活络,不会一再闪烁,光线更柔软及安稳。
维护视力◎灯具有反常状况维护功用,可主动断路及再主张◎电压缺少或冰冷区域均可正常作业◎通过节约用电可延伸灯管运用寿数并下降修补费用,然后下降体系本钱。
◎选用迈特专利技能,完美的预热特性,成倍行进灯管寿数,(开关寿数逾越20万次),总谐波量小于十%,功率因数大于98%。
电子镇流器目录摘要电子镇流器(Electricalballast),是镇流器的一种,是指使用电子技术驱动电光源,使之产生所需照明的电子设备。
与之对应的是电感式镇流器(或者镇流器)。
现代日光灯越来越多的使用电子镇流器,轻便小巧,甚至能够将电子镇流器与灯管等集成在一起,同时,电子镇流器通常能够兼具起辉器功能,故此又可省去单独的起辉器。
电子镇流器还能够具有更多功能,比如能够通过提高电流频率或者者电流波形(如变成方波)改善或者消除日光灯的闪烁现象;也可通过电源逆变过程使得日光灯能够使用直流电源。
电子镇流器-基本概述电子镇流器电子镇流器-基本分类DC 24V电子镇流器按安装模式可分为:(1)独立式(2)内装式(3)整体式按性能特点可分为:(1)普通型,0.6≥120%90%1.4~1.6高频化使之小型、轻、有节电功能;(2)高功率因数型H级,≥0.9≤30%≤18%1.7~2.1使用无源滤波与特殊保护;(3)高性能电子镇流器L级,≥0.95≤20%≤10%1.4~1.7有完善的特殊保护功能,电磁兼容;(4)高性价比电子镇流器L级,≥0.97≤10%≤5%1.4~1.7集成技术与恒功率电路设计,电压波动影响照度小;(5)可调光电子镇流器,≥0.96≤10%≤5%≤1.7使用集成技术与有源可变频率谐振技术。
电子镇流器-应用领域石英灯电子镇流器1、一拖一、一拖二灯箱专用电子镇流器是专门为户外灯箱,广告牌而设计的。
优势有下列几个方面:(1)使用安全绝缘性能高,防水防潮性能好,镇流器温升低,不可能影响灯箱布或者灯箱片因受热而变黄。
(2)方便:2、一拖一、一拖二普通型电子镇流器适用于各类普通照明场合灯具的安装与更换;电子镇流器-要紧优点电子镇流器电子镇流器-选用建议35W声光电子镇流器电子镇流器对提高照明系统能效与质量有明显优势,是新国际推荐应用的产品,也是未来进展的趋势。
(3)应选用高品质、低谐波的产品,不应单纯追求价廉,应满足使用的技术要求,考虑运行保护效果,并作综合比较。

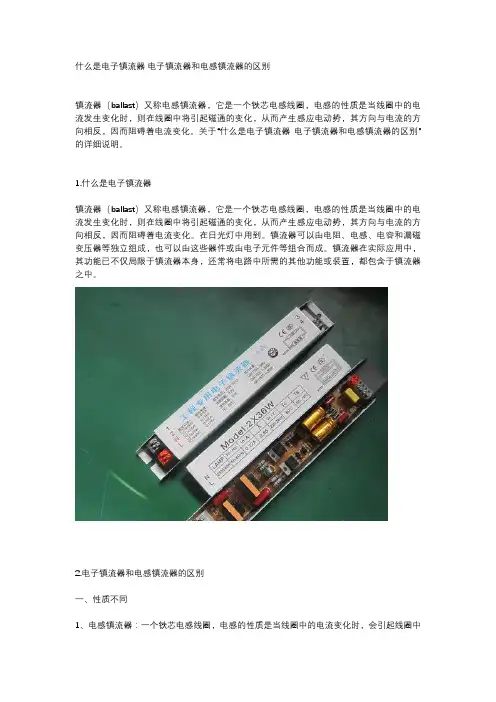

什么是电子镇流器电子镇流器和电感镇流器的区别
镇流器(ballast)又称电感镇流器,它是一个铁芯电感线圈,电感的性质是当线圈中的电流发生变化时,则在线圈中将引起磁通的变化,从而产生感应电动势,其方向与电流的方向相反,因而阻碍着电流变化。
关于“什么是电子镇流器电子镇流器和电感镇流器的区别”的详细说明。
1.什么是电子镇流器
镇流器(ballast)又称电感镇流器,它是一个铁芯电感线圈,电感的性质是当线圈中的电流发生变化时,则在线圈中将引起磁通的变化,从而产生感应电动势,其方向与电流的方向相反,因而阻碍着电流变化。
在日光灯中用到。
镇流器可以由电阻、电感、电容和漏磁变压器等独立组成,也可以由这些器件或由电子元件等组合而成。
镇流器在实际应用中,其功能已不仅局限于镇流器本身,还常将电路中所需的其他功能或装置,都包含于镇流器之中。
2.电子镇流器和电感镇流器的区别
一、性质不同
1、电感镇流器:一个铁芯电感线圈,电感的性质是当线圈中的电流变化时,会引起线圈中
磁通量的变化,从而产生方向与电流方向相反的感应电动势,从而阻碍电流的变化。
2、电子镇流器:镇流器的一种,是指采用电子技术驱动电光源,使之产生所需照明的电子设备。
二、工作原理不同
1、电感镇流器:当开关闭合电路中施加220V50Hz的交流电源时,电流流过镇流器、灯丝和启动器加热灯丝(启动器在开始时断开,因为施加的交流电压大于180V,气体会发光。
2、电子镇流器:由于气体放电灯(如荧光灯、霓虹灯、金卤灯等)是具有V-I特性的负阻光源,即负值,当灯电流上升时,灯管的工作电压下降,但电源电压不会下降,多出的这点电压加到灯管后会使灯电流进一步上升。
电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.ﻫ2、电子镇流器的工作原理:ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LinePower):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/m2 (坎德拉/米2 ),1m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1cd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.ﻫ一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.ﻫ3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.ﻫ5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机. ﻫ7、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵.调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.ﻫ⑶.在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.ﻫ⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴.将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶.将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.ﻫ9、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作. ﻫ10、SC280S半自动切脚机的使用方法:⑴.调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.ﻫ⑶.切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊.⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶.剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ12、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短.⑵. 在排除了以上所叙述的情况后,可以进行通电测试.把电路板按规定要求与调试架子(夹子)连接好,打开电源开关,慢慢上调调压器电压(在100V以内,电流表应有反应)至130V,灯应正常点亮.把电压上调至250V,用万用表直流1000V档测量三极管Uce两端电压,应在规定的范围内.(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后,在电压为220V时候观察其工作电流,工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关,观察电流表指数,该电流为“启动电流”,启动电流应在规定的范围内.观察启动电流的时间不应该超过2S,观察完毕马上将电源开关关闭.⑸. 将电压重新上调到250V,在电源开关关闭的前提下,将镇流器输出双边短路,将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮.将电压下调至0V,关闭电源开关,将镇流器取下,至此调试完毕.(250V短路打冲击的速度一定要快,不需要观察任何参数)ﻫ五、组装人员的工作项目及注意事项:13、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ14、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜,要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷.成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修.ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ2.1、印制线路板是否是阻燃材料,一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求,对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨,绿色阻焊膜应密致均匀、无明显缺陷(一般采用目测法).2.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察).ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插).2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象.ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子,是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷,如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚,出现这些问题的要筛选出来.三、二极管1、二极管是由PN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N4007和FR107,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分.ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN4007二极管指标要求:耐压1000VﻫFR107二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时,导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(kΩ)、兆欧(MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻,如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻.ﻫ3、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致,不合格的要筛选出来.4、电阻的性能参数主要有四个:标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.01(K)±10%金- 0.1(J)±5%黑0 1-棕1 10(F)±1% ﻫ红210²(G)±2%橙3 10³-黄4104-绿 5 105 (D)±0.5% ﻫ蓝6 106(H)±0.2%紫7107(B)±0.1% ﻫ灰8 108ﻫ白9 109ﻫ无- (M)±20% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带(紫)第二位色带(紫) 第二位色带(蓝)ﻫ倍率(黑) 第三位色带(灰)允许偏差(金) 倍率(金)ﻫ允许偏差(棕)R=47×1Ω±5%=47Ω±5%R=768×0.1Ω±1%=76.8Ω±1% ﻫ5、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置(例如:测330kΩ的电阻,应选择万用表的2MΩ档).值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极,用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F),常用的单位有uF(微法)、nF(纳法)、pF(皮法).1F=106uF=109nF=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚,长脚是正极,短脚是负极).ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压(抗电强度)、电容的损耗、温度系数. ﻫ5、电容的表示方法:母与数字混合表示:3n3=3.3nF=3300pF ﻫ三位数字表示,前两位是有效数字,第三位是10的冥即容量中尾数零的个数,单位是pF:102=10×10²pF=1nF472=4700pF=4.7nF ﻫ473=47000pF=47nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±2%±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±5% ±10% ±20% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.1% ±0.25% ±0.625%±1%±1.25% ±2%±1、替换前后的电路图:2.5% ﻫﻫﻫT5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在8W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的1/4左右,根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明:ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图2一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(Line PowerFactor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cd/ m2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵.调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶.在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸.打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.8、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶.将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.9、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏.⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SC280S半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.⑶.切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷.锁紧带锁脚轮使机器不易移动.⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:11、工作中要注意的几点:⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊.。
镇流器知识电子流镇器器识知ID 电子镇器流光荧、杀灯灯用电菌子镇流子电镇器知流识介:简使用半导电子元体件将直,或低流频交电压转换流高频成流交电压驱,低动压体放气电灯杀菌()、卤钨灯等光灯源工作的子控制装电置应用。
最广的是光荧灯电子流镇器。
子电流镇分:器荧灯光子电流镇器、压高灯电子钠流器镇金、卤属化灯物子镇电器流。
由于采用代软开现关变逆技和术先进有的源功率数矫正因术技及子电滤波施,具措有很的好磁电容性,兼低了降镇流器自身损的。
耗辨别子镇电流好坏把器起器拆下,辉断开电,源测镇试流器两即可。
如端镇流器果那种比较老的电感的,电感式式的才以用可这种方法测线圈是否烧坏。
这种试老的式流器镇坏,一了就是般圈线烧,断导灯致管端没有两电压,会引不灯起烧管坏对于电。
镇子流器会就有多很情。
可以况按述所说的方法分别测上量个镇流三的器阻,看看有值没有大较别,以此区断镇判器流是损坏。
否可还以换辉器,看看起个会烧那的起辉是器不否以可开断,一直于通处状态路总之用替。
法换。
细详料资:子电镇流器工作的理原由气体于放灯电如(光荧、灯霓灯、虹卤灯等)金是一具有如图种1 所示 V-I 特性的负阻电光源性即,为值负从,图可1以看出当,电灯上升流时,灯管的作电压下降,工是供但电电不会压下降,出多这的点电压到灯管加会使灯电后进一流上步,升如此循环,最烧终灯坏管或灯熄管,所灭要以使灯管常工作,应正配以图如 2 所示镇流元的件用,以制和限定灯稳流电。
个这限流置装叫做流器。
镇目气前放电体常用灯镇流的器两种:电有感式镇流器和高交频流子电流镇。
器于电由式镇流感器作在工频工电市频,率体积大、笨,还需重耗大量铜消硅和钢等属金材料散热,困、工难效作率低、发灯光频有,闪以所在一些现光源电的界技工作科者纷纷寻新的镇流方法,而找频高交流电子流镇就是器一有效方法。
种镇流理如原 3图所示,流镇路的电作工特曲线如图 4 所示性在。
图2 所示的路电,灯中管的工上作电加压上流元件镇上的电压等电于供源电压电,终最可以气使体电放灯稳定作工。
电子镇流器的工作原理及相关知识电子镇流器是一种用于调节电流的电子设备,广泛应用于照明、电力电子和工业控制等领域。
它可以提供稳定的电流输出,保护电路和灯具,并提高能源利用率。
本文将详细介绍电子镇流器的工作原理和相关知识。
一、电子镇流器的工作原理电子镇流器的主要工作原理是通过电子元件对电流进行调节和控制。
它将交流电源转换为直流电源,并通过控制电流的波形和频率来实现对电流的调节。
1. 电流整流和滤波电子镇流器首先将交流电源转换为直流电源。
它使用整流电路将交流电源的波形转换为直流电流。
然后,通过滤波电路去除直流电流中的脉动,以获得稳定的直流电源。
2. 电流调节和控制电子镇流器通过调节电流的波形和频率来控制输出电流的大小。
它使用开关电路和控制电路来实现对电流的调节。
其中,开关电路可以是晶闸管、MOS管或者其他开关元件。
控制电路通过控制开关电路的开关时间和频率来调节输出电流的大小。
3. 保护电路电子镇流器还配备了多种保护电路,用于保护电路和灯具免受过电流、过电压和短路等异常情况的伤害。
这些保护电路可以提高电子镇流器的可靠性和安全性。
二、电子镇流器的优势和应用1. 节能高效相比传统的电感式镇流器,电子镇流器具有更高的能源利用率。
它能够通过调节电流的波形和频率来提高能源的利用效率,并减少能源的浪费。
2. 稳定可靠电子镇流器能够提供稳定的电流输出,不受电网电压波动的影响。
它还具有多种保护电路,可以有效地保护电路和灯具,延长其使用寿命。
3. 调光性能好电子镇流器可以实现对灯具的调光控制。
通过调节电流的波形和频率,可以实现灯光的亮度调节,满足不同场景和需求的照明要求。
4. 应用广泛电子镇流器广泛应用于照明、电力电子和工业控制等领域。
在照明领域,它常用于LED灯具、荧光灯和高压钠灯等的驱动电路。
在电力电子领域,它可以用于电力变换器、机电驱动和电源等设备。
在工业控制领域,它可以用于工业自动化系统和机器人等设备。
三、电子镇流器的发展趋势1. 高效节能随着能源紧缺和环境污染的日益严重,电子镇流器的节能性能将成为发展的重点。
镇流器有几种
镇流器有几种
一、电阻镇流器
电阻镇流器是指通过电阻上的电压正比于电流来调节灯电流。
在配用直流电源的气体放电光源电路中,应用电阻镇流器,设计和加工都比较简单,但功耗大,效率低。
在配用交流电源的气体放电光源电路中,也有应用电阻镇流器的,如自镇流高压汞灯电路中,应用钨丝作电阻镇流器。
但一般来说,在交流电路中应用电阻镇流器会影响灯电流波形,并使灯的发光效率下降和稳定性变差,但能提高电路功率因数。
二、电感镇流器
电感镇流器又称电抗器、扼流圈,属于滞后型镇流器,即灯电流位相滞后于电源电压相位。
它通过电感上的电压正比于电流的时间变化率来调节灯电流。
主要应用于配用交流电源的气体放电光源电路。
与电阻镇流器相比较,它的功耗较小,能改善灯电流波形和灯工作的稳定性。
电感型镇流器由铁磁材料制成的铁芯、漆包线制成的线圈和有关绝缘材料组成,加工工艺与普通变压器加工工艺类似。
在实际应用中,电感镇流器性能稳定可靠,但较笨重且有噪声。
电子镇流器日光灯工作原理
电子镇流器是一种电子器件,用于控制和调节日光灯的电流和电压,使其工作在恰当的条件下。
其主要工作原理如下:
1. 输入电源: 电子镇流器通常通过接入交流电源供电。
对于
110V和220V电源,电子镇流器会将其转换为适当的电压。
2. 桥式整流器: 电子镇流器中的桥式整流器将交流电源转换为
直流电。
桥式整流器由四个二极管组成,可将输入电源的负半周和正半周转换为直流电。
3. 滤波器: 滤波器用于平滑直流电压,以减少电流和电压的波动。
滤波器通常由电容和电感组成。
4. 霍尔效应传感器: 电子镇流器通常使用霍尔效应传感器来检
测电流的变化和控制电子元件工作。
霍尔效应传感器基于霍尔效应,根据通过其上的电流的变化来产生电压。
5. 电子元件: 电子镇流器中的电子元件,如晶体管和场效应管,通过控制电流和电压来调节日光灯的亮度和功率。
6. 反馈回路: 电子镇流器通常具有反馈回路,用于监测和控制
电流和电压,并确保其稳定在正常范围内。
总的来说,电子镇流器通过一系列电子元件和控制电路,将输入电源转换为适当的电流和电压,从而实现对日光灯亮度和功率的调节和控制。
1、镇流器(安定器)损失值(Ballast Loss)
这一数值代表电子镇流器(电子安定器)本身所消耗的能源转换成热能而非光能,此数值可由总输出功率减去全部灯管所消耗的功率,一般而言,传统40W 双灯之镇流器约消耗2
2W,而电子镇流器约为7W。
2、光输出比值(Ballast Factor)
这一数值可以看出使用电子镇流器光输出的相对效果,其值是由测得电子镇流器的光输出值,除以标准镇流器点灯下的光输出值,所求得百分比,一般而言,此一数值愈高,代表光输出效果愈佳,对电子镇流器而言,不得小于0.9,但也有为专门强调高输出值而设计的电子镇流器,其光输出比值可高达1.18至1.28 。
3、镇流器效率值(Ballast Efficacy Factor)
这一数值可同光输出比值(Ballast Factor)除以镇流器输入功率值(Input Power),在美国市场卖方通常以这一数值,来衡量比较各家电子镇流器效率的优劣,这一数值愈高,
代表电子镇流器的效率愈佳。
4、波峰比(Crest Factor)
也叫波高率,此一数值大小对灯管的寿命有直接并且攸关的冲击,绝大多数的灯管厂商建议此一数值最好小于1.7,过高的数值容易造成灯管黑化,降低灯管的使用寿命,而波峰比的定义是指使用电子镇流器对日光灯管点灯时,所产生的峰值电流除以平均电流而求得。
5、功率因素(Power Factor)
这一数值可以表示电子镇流器将外界输入电压和电流转换成可供使用功率的效率值,功率因素值愈高,峄供应电力系统之公司(指电力公司)十分有利,国外的电力公司为鼓励消费者使用高功率因素的电子镇流器,比采用补贴政策,但是一般消费者以为PF值愈高愈省电,这是一种错误的观念,其实省电的多少和PF值没有关联。
6、总谐波(Total Harmonic Distortion)
一般三相式供电系统频率周期(50/60HZ)3的倍数(3、6、9、12)容易对交流电的正弦波造成扭曲,导致引起不当的大电流,对电器设备有所伤害。
对电子镇流器而言,各国安规皆有明确规定总谐波(Total Harmonic Distortion,THD)值必须小于一特定值,欧洲I EC、美国ANSI、台湾CNS、日本JIS规定THD值必须小于33%,但是在美国市场上将电子镇流器分成二种等级,THD小于20%一个等级,以及THD小于20%一个等级。
一般而言,在大量使用电脑声所或者使用精密电子仪器或设备的场所,应该使用较严谨或较低的THD值。
7、并联式、串联式回路(Parallel vs Series Circuit)
当一颗电子镇流器可以同时点亮2只灯管,此时会牵涉到并联式或者串联式回路,如果其中一技灯管发生故障,另外一枝灯管马上跟着熄灭,其设计上属于串联式设计,如果另外一只灯管还继续亮着,则其设计上属于并联式设计。
一般而言,并联式需要2组单独回路,
成本上比串联式1组回路来得高,但是设计并联式回路并不简单,主要是必须考虑当其中一只灯管故障时,必须加以适当处理,避免功率或者频率转移至另外一只灯管,如果回路未处理妥当,会造成另外一只灯管负载增加,而加速其故障的机会。
8、噪音(Audible Noise)
所有国家的电器安全规范皆有规定电子镇流器的噪音标准,一般而言电子镇流器所产生的噪音比传统镇流器低75%。
CNS规定电子镇流器的噪音必须小于33db。
9、主动功因(有源修正)/被动功因(无源修正)(Active/Passive Power)
电子镇流器设计于改善功率因素可采用主动功因(有源修正)回路或被动功因(无源修正)回路,两者之间的差异在于电压变动时,功率会不会受至变化影响,进而导致光输出发出变化造成闪烁现象,如果采用被动功因回路,功率因数无法提高至0.99以上,同时电压发生变动,功率也会随着改变,甚至有时候灯管会发生闪烁现象,如果设计上采用主动功因回路,则可以避免上述各项问题。
换名话而言,电压不稳地区宜采用主动功因机种。
10、高输出(High Output)
设计电子镇流器可以朝二个方向进行,一是走节约能源的路线,一是走提高光输出的路线,如果朝高输出方向设计电子镇流器,其配合的灯管必须要特别注意,不能选用一般传统灯管,必须选用专门开发给电子镇流器使用的灯管,方可以设计高输出型的电子镇流器,其特点系灯管本身的管压特别来得高,并且使用较粗的灯丝,例如,日本市场的HF高频灯管,欧美的T832W高频灯管均属于这一类灯管,打开其灯丝结构,就可以发现高频灯管的灯丝采用较粗厚的线径(Stick Coil),可以承受较高的电流。
11、电磁干扰/电磁兼容(EMI/EMC/EMS)
任何高频电子产品均会产生那杂讯(Noise),电子杂讯干扰可分为传导干扰和幅射干扰两方面来谈,一般而言,传导干扰会透过电源线去干扰影响其他电子或电器产品正常工作,而幅射干扰则是透过空间去干扰影响其他设备,对于电器用品的使用,一般国家的电气安规皆有制定防止电磁干扰的规范为,例如欧洲IEC(EN55015)、美国FCC PART 18、日本JIS 等等皆有规定商业用及住家用防止电磁干扰的标准,其中以欧洲在这方面的规定最为严峻。
一般而言,公司的电脑处理中心、使用精密电子仪器或测试设备的场所、医院、以及播音室等等,深怕电磁干扰的场所,应特别要求使用符合EMI/EMC规定的电子镇流器。
12、交直流两用(AC/DC Exchangeable)
电子镇流器因为比较省电,十分适合应用在紧急照明领域,如果采用交直流共用设计的电子镇流器,可延长紧急照明的时间及光输出,提高公共安全的品质,降低人员伤方亡的机
会。
13、闪烁(Flicker)
一般传统镇流器点灯,其点灯频率和供电系统频率一样,每秒种50或60次周期(50/ 60Hz),在这种情况下点灯闪烁程度约为33%,而电子镇流器因为高频点灯,其频率高达2
0K至50K,其闪烁程度低于5%,如果使用主动功因,其闪烁程度可低于2%,此一数值愈高,对眼睛而言是愈舒适,愈不会产生疲劳现象。
14、保护回路
基本而言电子镇流器结构系属于相当的精密,一颗电子镇流器上多则上百只,少则60多只电子零件,其除了提供灯管稳定动作的电流之外,必须防止各种突发的现象来破坏电子镇流器,因此设计良好的电子镇流器,其保护回路设计必须相当的周到,含盖下列各种特殊
状况,才能提供长期使用保证的品质。
开路/短路保护回路(Open/Short Circuit Protection)
雷击/突波保护(Inrush Current Protection)
过高压保护(Over High Voltage Protection)
过低压保护(Over Low Voltage Protection)
灯管末期保护(End of Lamp Life Protection)
灯管漏气保护(Lamp Leakage Protection)
静电高压保护(Static Prevernion)
自动恢复点灯(Auto Reset)
15、调光电子镇流器(Dimmable Electronic Ballast)
电子镇流器如果具用可调光的功能,即称为调光电子镇流器,调光电子镇流器的技术在于调光的幅度,例如50%,20%,10%,甚至1%的调光程度。
一般调光电子镇流器尚须结合下
列功能,其节约能源可高达80%以上;
日光侦测调光功能
定时开关功能
遥控开关功能
物体侦测开关功能
16、温度适用范围
通常温度的变化对电子零件的功能或寿命有相当大的影响,因此使用电子镇流器必须在其指定温度范围下使用,由于各地区域的气温有相当大的差距,例如寒带和热带地区国家对适用温度的范围的要求也不一样,以台湾地区而言,必须考虑适用温度高至60℃。
17、灯管寿命
灯管的寿命和电子镇流器启动方式有相当大的关联,请参考电子镇流器的启动方式和波高率,如果选择优质的电子镇流器不仅可以省电,也可以达到延长灯管寿命50%以上,但是如果选用高输出型的电子镇流器的话,则只能维持灯管原有规定的使用期限。
18、灌胶
市场上不少电子镇流器系使用灌胶来加强散热效果,以减少温度对电子零件的冲击,但是其重量较重,体积也较大,对使用超薄型的灯具不甚方便。
目前使用灌胶式的美国市场,也有渐渐走向轻巧而无须灌胶的欧式电子镇流器。
