江苏省公共建筑节能设计常用材料热物理性能参数表

附件2常用建筑材料热物理性能计算参数取值
膨胀聚苯板（EPS板）0.038～0.041 挤塑聚苯板（XPS板）0.028～0.03 岩棉板0.041～0.045
胶粉聚苯颗粒保温浆料0.057～0.06 聚氨酯发泡材料0.025～0.028
珍珠岩等浆料0.07～0.09
附件3常用建筑材料热物理性能计算参数取值《全国民用建筑工程设计技术措施／暖通空调．动力》（2009年版）
实例1 华铜搬迁小区住宅建筑围护结构热工性能判定
表3.1-2 建筑物屋面传热系数
实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目住宅结构做法
1.31 住宅屋面结构做法
1.32住宅外墙结构做法
实例3 春柳公园A区住宅项目住宅结构做法
表3-9 分隔采暖与非采暖空间的隔墙传热系数
实例1 华铜搬迁小区公建围护结构热工性能判定
表3.8-2 公建屋面传热系数
实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目公建结构做法
1.36 公建底层地面结构做法
1.37公建屋面结构做法
1.38公建外墙结构做法
实例3 春柳公园A区住宅项目公建结构做法
建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》（GB50176）或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》（DG/TJ08）的规定。

在此我们把常用保温材料的修正系数取值归纳如下：。

附件2常用建筑材料热物理性能计算参数取值
膨胀聚苯板（EPS板）0.038～0.041 挤塑聚苯板（XPS板）0.028～0.03 岩棉板0.041～0.045
胶粉聚苯颗粒保温浆料0.057～0.06 聚氨酯发泡材料0.025～0.028
珍珠岩等浆料0.07～0.09
附件3常用建筑材料热物理性能计算参数取值《全国民用建筑工程设计技术措施／暖通空调．动力》（2009年版）
实例1 华铜搬迁小区住宅建筑围护结构热工性能判定
表3.1-2 建筑物屋面传热系数
实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目住宅结构做法
1.31 住宅屋面结构做法
1.32住宅外墙结构做法
实例3 春柳公园A区住宅项目住宅结构做法
表3-9 分隔采暖与非采暖空间的隔墙传热系数
实例1 华铜搬迁小区公建围护结构热工性能判定
表3.8-2 公建屋面传热系数
实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目公建结构做法
1.36 公建底层地面结构做法
1.37公建屋面结构做法
1.38公建外墙结构做法
实例3 春柳公园A区住宅项目公建结构做法
建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》（GB50176）或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》（DG/TJ08）的规定。

在此我们把常用保温材料的修正系数取值归纳如下：。

常用建筑材料热物理性能计算参数热传导系数是一个描述物质导热能力的参数，单位为W/(m·K)。

它表示单位长度、单位横截面积的材料在单位温度梯度下传导单位时间内的热量。

常见建筑材料的热传导系数范围较大，从0.03W/(m·K)到1.0W/(m·K)不等。

热传导系数主要受材料内部结构和成分的影响，如材料的晶体结构、纤维状结构和空隙率等。

线膨胀系数是描述材料在温度变化时体积膨胀或收缩的程度的参数，单位为1/℃。

它表示单位体积的材料在温度升高1℃时的体积变化。

常见建筑材料的线膨胀系数在10^-5/℃到10^-6/℃之间。

线膨胀系数主要受材料的化学成分和结构的影响，不同材料的线膨胀系数差异很大。

比热容是单位质量材料在温度变化时吸收或释放热量的能力，单位为J/(kg·℃)。

它表示单位质量的材料在温度升高1℃时吸收或释放的热量。

常见建筑材料的比热容在700J/(kg·℃)到2500J/(kg·℃)之间。

比热容主要取决于材料分子的质量和结构，有机材料一般比无机材料具有较大的比热容。

密度是描述材料质量分布的参数，单位为kg/m³。

它表示单位体积的材料所具有的质量。

常见建筑材料的密度在800kg/m³到2800kg/m³之间。

密度受材料成分和结构的影响，一般材料密度越大，其热传导系数越大。

这些热物理性能计算参数在建筑设计和能效评价中有重要的应用。

通过计算和评估材料的热传导系数、线膨胀系数、比热容和密度等参数，可以确定建筑材料的热性能和稳定性，指导建筑材料的选择和设计，从而达到节能和舒适性的目标。

此外，热物理性能参数还在建筑热传导计算、热工分析和热工仿真等领域中得到广泛应用。

续表1 各种金属的热物性值续表1 各种金属的热物性值19No表2铸型的热物性计算公式视在物性值计算公式a 0.00171 0.00247b 0.00990.02500.002160.00416 0.00221 0.00240— 0.0163 0.0254 0.00787 0.00104—0.000624 0.00120 0.00456 0.0173- 00004070.00246 0.00160 C P0173 121 CP 01310.00407 0.00310 0.0301—132 10 4T i10 7T 26.98 2.47 10 4T i0.00144 0.00232仆一310 11T i7 —210 7T i 4.535 —C P0.1939.64 10 T i619 10 8T i1.76 10 T iC P0128 7.11 10 5T i 177 —2 备注浇注合金：铸铁 硅砂干型，咲喃铸型 浇注合金：铸铝 硅砂干砂，咲喃铸型 浇注合金：铸钢 硅砂 干型浇注合金：铸钢 硅砂咲喃铸型 硅砂1011T 3橄榄石砂 锆砂0—211—34.88 10 8T i198 10 T iC P0.156 7.06 10 5Ti铬砂—2 8 —211 — 34.65 10 T i 13210 T i硅砂，干型，咲喃铸型 600 C 以下3(1 ) s0.9371.320.2340.0996 125W °0106s / g285 0.234D P<D P <<W<表3流动临界固相率表4部分砂型热物性数据表表5典型金属材料的常温密度表6典型液体金属的物性值(1600 )①① ① ① ① 液相线温度（C ） 1400~153 0 1123~11306601083851密度(g/cm 3)比热导热系数 40 (纯铁) -- 100 170 80 凝固潜热 251~268209~268394204230凝固收缩率 （%） 3~4表面张力（）1700 920 900 1300 560粘度65~8~24热辐射系数 （全辐射系 数）（全辐射系 数） （相对0.65 m 的波长）（相对 0.66 m 的 波长）--①表示所给物性值的温度条件。

常用建筑材料热物理性能计算参数-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN附件2常用建筑材料热物理性能计算参数取值膨胀聚苯板（EPS板） 0.038～0.041 挤塑聚苯板（XPS板） 0.028～0.03 岩棉板0.041～0.045胶粉聚苯颗粒保温浆料 0.057～0.06 聚氨酯发泡材料 0.025～0.028珍珠岩等浆料 0.07～0.09附件3常用建筑材料热物理性能计算参数取值《全国民用建筑工程设计技术措施／暖通空调．动力》（2009年版）实例1 华铜搬迁小区住宅建筑围护结构热工性能判定表3.1-2 建筑物屋面传热系数表3.1-3 建筑物外墙主断面传热系数表3.1-4 建筑分隔采暖与非采暖空间的隔墙传热系数表实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目住宅结构做法1.31 住宅屋面结构做法1.32住宅外墙结构做法实例3 春柳公园A区住宅项目住宅结构做法表3-9 分隔采暖与非采暖空间的隔墙传热系数实例1 华铜搬迁小区公建围护结构热工性能判定表3.8-2 公建屋面传热系数每层材料名称厚度mm 导热系数w/(m.k)修正系数热阻值m2.k/w砂浆找平层20 0.93 1 0.022 SBS高聚物改性沥青防水卷材 3 0.23 1 0.013 水泥砂浆找平层20 0.93 1 0.022 EPS保温板100 0.041 1.2 2.927 钢筋混凝土120 1.73 1 0.069 水泥砂浆找平层20 0.93 1 0.022 屋面各层之和 3.074屋面热阻R0=Ri +∑R+Re= 3.232屋面传热系数K=1/R= 0.309 表3.8-3 公建外墙主断面传热系数每层材料名称厚度mm 导热系数w/(m.k)修正系数热阻值m2.k/w聚合物水泥砂浆 5 0.93 1 0.005 硬泡聚氨酯喷涂40 0.025 1.1 1.760 EPS胶粉聚苯颗粒浆料15 0.06 1.25 0.313 水泥砂浆20 0.93 1 0.022 轻集料混凝土小型空心砌块240 0.53 1 0.453 水泥砂浆20 0.93 1 0.022 屋面各层之和 2.574屋面热阻R0=Ri +∑R+Re= 2.732屋面传热系数K=1/R= 0.366表3.8-4 公建底层地面热阻每层材料名称厚度mm导热系数w/(m.k)修正系数热阻值m2.k/w水泥砂浆20 0.93 1 0.022 混凝土垫层60 1.74 1 0.034表3.8-5 S-2公建架空楼板传热系数实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目公建结构做法1.36 公建底层地面结构做法1.37公建屋面结构做法1.38公建外墙结构做法实例3 春柳公园A区住宅项目公建结构做法建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》（GB50176）或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》（DG/TJ08）的规定。

表1 各种金属的热物性值温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=7.88(20C)=7.3(1500C)=7.0(1600C)=7.86(15C)=7.86(15C)=7.85(15C)=7.85(15C)=7.83(15C)续表1 各种金属的热物性值温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=7.73(15C)Ts=1488T L=1497=7.84(15C)T S=1420T L=1520=7.7(15C)13.1Cr,0.5NiT S=1399T L=1454=7.0(15C)比热相对于普通铸铁=7.1(15C)温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)=7.5~7.8(15C)=8.92T S=T L=1083s=2.70(15C) T S=T M=660.2温度 C比热cal/(g·C)导热系数cal/(cm·s·C)密度(g/cm3)液相线、固相线温度(C)s=1.74T L=T S=651s=6.09T S=1395T L=1427表2 铸型的热物性计算公式硅砂，干型，呋喃铸型600C以下0.385<<0.4940.0058<D P<0.03790.03<W<0.07硅砂，干型c由No9的公式求得浇注合金：铸钢表3 流动临界固相率根据实测，V c=0.032C/s根据固相率与流过细管道的液体量测出,冷速V c=0.03C/s0.43~0.44(金属型，型温373C)表4 部分砂型热物性数据表(cal/s.cm. C)×10-2C(cal/g C)(g/cm 3)5~15C 900C ，粒度50/1000~1300C 0~1300C 0~1300C 干燥砂，16.5C 含水4.9%，18.9C 0~1100，TT0~900C0~900C铁浇注法，界面平均1143C28~450C25~550C25~550C铝浇注法，666C铁浇注法，1155C 钢浇注法，1155C 钢浇注法，1155C 钢浇注法，1155C 钢浇注法钢浇注法常温~1490C铝浇注法，界面平均660C铝浇注法，界面平均660C铁浇注法，界面平均1155C铁浇注法，界面平均1155C钢浇注法，界面平均1490C表5 典型金属材料的常温密度表6典型液体金属的物性值低合金铸钢(1600)①普通铸铁(1400C)①纯铝(700C)①纯铜(1100C)①纯镁(700C)①液相线温度(C)0.12 (相对0.65m 的波长)0.1(相对0.66m的波长)①表示所给物性值的温度条件。

附件1常用建筑材料热物理性能计算参数取值附件2常用建筑材料热物理性能计算参数取值膨胀聚苯板（EPS 板）0.038〜7.041 挤塑聚苯板（XPS 板）0.028 〜0.03 岩棉板0.041 〜0.045胶粉聚苯颗粒保温浆料0.057〜7.06聚氨酯发泡材料0.025 〜0.028 珍珠岩等浆料0.07 〜0.09附件3常用建筑材料热物理性能计算参数取值《全国民用建筑工程设计技术措施/暖通空调.动力》（2009年版）实用标准文案也征隣便辭仲下,材料的賊隹計其赛可膨肌2 计苹蔺用幅不式協正：A c■ A * rtM L—材斟的界掲茅盘«1咖林・删表H 卵L mtt. ^X2.2.3-3XW O3奋供®ft平跚对耀收为畑my的干iftlftlSd $砂粟冏泓的4 ±制体寻鶴果散UM A沙嘶5・KL 編站杀就可幕用§・】0 16 w/ （m1K）；MVRMft^1 ¥用时5-KL fflAtt-iiHS1»,4?W（rf'Kh4 OHAJHrMtftSc的单卷为難单也电崔雷际卄算中比滋麟亡的单岡谏厂“她g B 此覆中数值应靱按界购心皿5才附显从.1中■確验温廈为S3七宦窃・為和险两也陋瑕侯癒吃於资巫的鞠削附件4常用建筑材料导热系数的修正系数取值实例1华铜搬迁小区住宅建筑围护结构热工性能判定表3.1-2 建筑物屋面传热系数表3.1-3 建筑物外墙主断面传热系数表3.1-4 建筑分隔采暖与非采暖空间的隔墙传热系数表实例2 大连鲁能(厂家提供)优山美地北区1#地住宅项目住宅结构精彩文档做法实例3 春柳公园A区住宅项目住宅结构做法責弓-7 屋而传煦系敬兼3増外埴传热系數表3-9分隔采暖与非采暖空间的隔墙传热系数实例1 华铜搬迁小区公建围护结构热工性能判定表3.8-2 公建屋面传热系数表3.8-3 公建外墙主断面传热系数表3.8-4 公建底层地面热阻表3.8-5 S-2公建架空楼板传热系数实例2 大连鲁能（厂家提供）优山美地北区1#地住宅项目公建结构做法实例3 春柳公园A区住宅项目公建结构做法表3-2鮭面传热条敛表3・3 外墙传热系数表3T非釆暧空调房问与采暧空调房间的楼板传热系数建筑保温材料的热工设计计算应当采用计算值，因此在节能设计时，我们需要考虑保温材料在不同情况下的修正系数，保温材料的计算修正系数，可参照现行的国家《民用建筑热工设计规范》( GB50176 )或者上海市工程建设规范《住宅建筑围护结构节能应用技术规程》( DG/TJ08 )的规定。

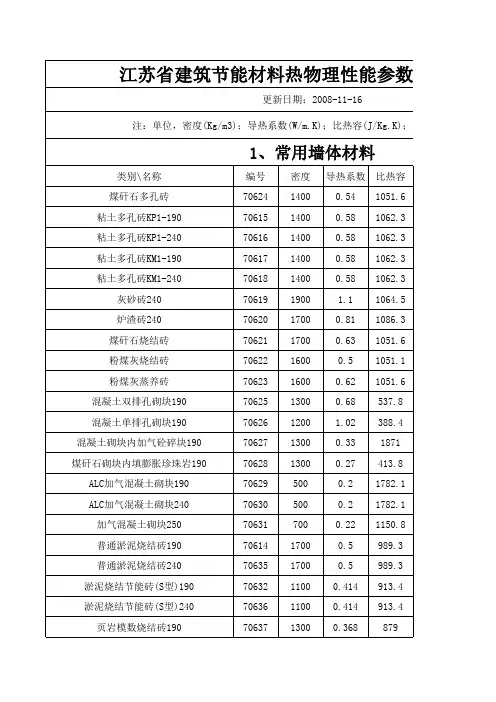

江苏省节能建筑常用材料热物理性能参数表
（试行）
注：保温装饰板根据所选保温材料不同，选用相应的热工性能参数及修正系数。

3混凝土
5、热绝缘材料
6、木材、建筑板材
7、松散材料
9、窗的传热系数
注：1.本表中的窗户包括一般窗户、天窗和门上部带玻璃部分。

2.阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用；当
作保温处理时，应按计算确定。

3.本表中未包括的新型窗户，其传热系数应按测定值采用。

4.贴Low-E膜的玻璃等效Low-E玻璃。

5.双层窗传热阻=组成该双层窗的两樘单层窗的传热阻之和+0.07。

（注：素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注！）。

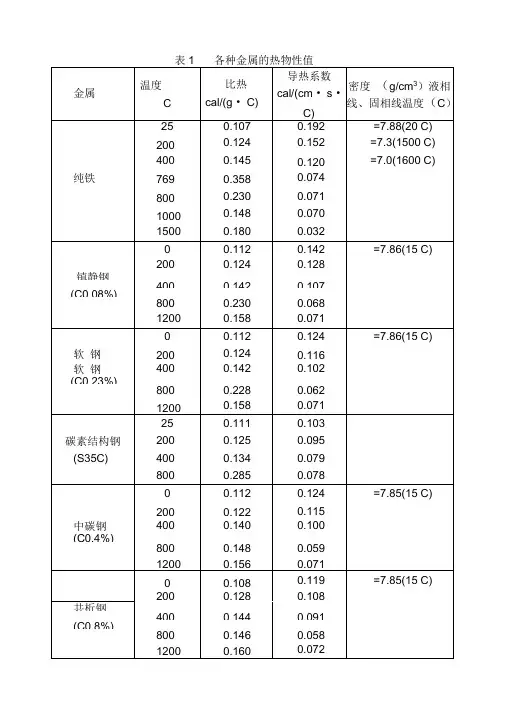

表 1 各种金属的热物性值比热导热系数密度(g/cm 3) 液相金属温度 C cal/(g ·C) cal/(cm ·s·线、固相线温度C) ( C)25 =(20 C)200 =(1500 C)400 =(1600 C) 纯铁769800100015000 =(15 C)镇静钢200 400%)80012000 =(15 C)软钢200 400%)800120025碳素结构钢200(S35C) 4008000 =(15 C)中碳钢200 400%)80012000 =(15 C)共析钢200 400%)80012000 =(15 C)200工具钢400%)8001200续表 1各种金属的热物性值比 热导热系数密度 (g/cm 3) 液相金 属温度Ccal/(g· C) cal/(cm ·s ·线、固相线温度C) ( C) 0 =(15 C)200 Ts=1488 Si2%钢400 T L =1497800 120020=(15 C)200T =1420SCr1%钢400 T L =1520800 120020 =(15 C)不锈钢200,400S(AISI 420)T =1399800T =1454L120018~20Cr,8~12Ni200T =1399不锈钢S400 T L =1454(AISI 304)800 120020 （）=(15 C) 过共晶200 （）比热相对于400 （）普通铸铁灰口铸铁800 （）900 （）20200 共晶灰口铸铁400 800 120020 =(15 C)200 球墨铸铁400 8001000比 热 导热系数密度 (g/cm 3) 液相金 属温 度Ccal/(g · C) cal/(cm ·s ·线、固相线温度C) ( C)20 =~(15 C)200 白口铸铁400 800 120020 =纯铜200 T S =T L =1083600 1000 120020Cu90%~Al10%200 T S =1030 600 T L =1042100020 T S =915Cu70%~Zn30%200LT =95560090020T =900SCu60%~Zn40%200T L =905600 90020 T S =1170 Cu70%~Ni30%200 T L =1240600 100020 T S =1227Cu60%~Ni40%200LT =1280600 1000 120020 s=(15 C) 纯铝200 T S =T M =500660%20T S =502200 T L =638500比 热 导热系数密度 (g/cm 3) 液相金 属温 度Ccal/(g · C) cal/(cm ·s ·线、固相线温度C) ( C)20T =540SAl~Mg8%200 T L =625400 50020 s= 纯镁200 T L =T S =651400650~20T S =549~200T =641L( 相当于 MC6)400549~Al920T =468~~200ST =616L ( 相当于 MC2)400468Inconel 20 s= X(73Ni,15Cr,7200T S =1395Fe,,1Nb)600T =1427L1000耐盐酸镍基合600T S =1270金 C1000T =1305L1200表 2 铸型的热物性计算公式No视在物性值计算公式备注a 0.00171 0.00247 0.001440.00232浇注合金：铸铁 1 b0.0099 0.0250硅砂干型，呋喃铸型a 0.00216 0.00416浇注合金：铸铝 20.00221 0.00240硅砂b0.0163 0.0254干砂，呋喃铸型a 0.00787 0.00104浇注合金：铸钢 30000624. 0.00120硅砂 b 0.00456 0.0173干型a0.000407 0.00407 浇注合金：铸钢 40.002460.00310硅砂 b 0.00160 0.0301呋喃铸型 C P0173. 132. 10 4 T i硅砂121.26.98 10 11 3510 7 T iT iC P0131. 2.47 10 4T i177.210 11 310 7 T i4.53 T i6C P0193. 9.64 10 5 T i橄榄石砂619.2310 8 T i176. 10 11 T i7C P0128. 711. 10 5 T i锆砂4.882310 8 T i198. 10 11 T i8C P0156. 7.06 10 5 T i铬砂4.652132.310 8 T i10 11 T ic2 11硅砂，干型，呋喃铸型600 C 以下3(1 ) s3 s 1g< <g<D P < 90937.1.320.234<W<sg00996. 125.W 0.01060. 285D P 0.234sgc rr 616. 104 6.62 10 8T170. 10 9T2 2.63 10 12T3 10 7.98 10 16T 4r 349. 104 6.92 10 7T2.28 10 9T2 2.72 10 12T38..76 10 16T42.261 10 3 2157. 10 6 T 27311 13474. 109T 273 2C P 0.09725T0 .15414429. 10 3 18329. 106T 2731900. 10 9 T2 273C P 01307. 2.74 10 4 T 27312 1290. 10 7 T 2273T 760 CC P 0.2547 2.073 105T 273T 760 C1703. 10 3 8.3445 10 8 T 273 13 C P 0.09295T 0.1622.2488 10 3 180. 10 6 T 27314 13396. 109 T 273 2C P 0.07597T 0.1582.846 10 3 2.265 10 6 T 273 15 14518. 109 T 2732C P 0.06017T 0.170 硅砂，干型c 由No9的公式求得浇注合金：铸钢硅砂，呋喃铸型浇注合金：铸钢硅砂，膨润土 7%，水分 4% =硅砂=橄榄石砂，膨润土 %，水分 %=铬砂膨润土 %,水分 %=锆砂，膨润土 %,水分=表 3 流动临界固相率合金临界固相率文献备考% 80 考虑了浓化后决定固相% 率Al-Si3% 84% 0.8 0.05 85 根据浓度实测值和杠杆% 0.7 01. 定律算出固相率% ~ 86 用谢依尔公式算出固相率ACB (金属型 ) 87 用谢依尔公式算出固相2Al-Si9%-Cu4% ( 砂型 ) 89 率%铜80球墨铸铁88 没有说明数据的明确依据%Cu ( 自由凝固 ) 根据实测，V c=0.032 C/sCu-8%Sn 根据固相率与流过细管Cu-8%%Si ( 自由凝固 ) 道的液体量测出 , 冷速Cu-8%Sn-2%Fe V c=0.03 C/sCu-8%Sn ~ 根据固相率与流过细管( 金属型，型温道的液体量测出373 C)铸钢未说明依据铸钢，不锈钢未说明依据表 4 部分砂型热物性数据表型砂组成(cal/.C(cal/g 说明C)×10-2 (g/cm 3 )C)5~15 C石英砂900 C，粒度石50/100“干砂”未表明者为常温，下同“湿砂”英石英砂~ ~黄砂~ ~石~ ~ 0~1300 C~ ~ 0~1300 C砂英~ ~ 0~1300 C干燥砂， 16.5 C 砂含水 %，18.9 C~ ~ 0~1100，T锆锆~ ~ 0~1100，T砂砂~ ~ 0~900 C铬铁铬铁矿砂~ ~ 0~900 C矿砂石英砂 +5%水玻铁浇注法，界面平璃均 1143 C铬铁矿砂水+水玻璃钢浇注法玻铬镁矿砂 +水玻璃钢浇注法璃石英砂 +树脂钢浇注法砂石英砂 +5%酚醛 ~ 28~450 C 树脂石英砂 +3%~7%呋 ~ 25~550 C 喃树脂~ 25~550 C石英砂 +2%呋喃铝浇注法， 666 C 树脂石英砂 +%呋喃树铁浇注法，1155 C .440 钢浇注法，1155 C脂钢浇注法，1155 C 石英砂 +%树脂钢浇注法，1155 C~ ~ 钢浇注法铬铁矿砂 +1%树~ 钢浇注法脂铬砂 +树脂铬砂 +1%呋喃树钢浇注法脂~ ~ 常温 ~1490 C树石英砂 +6% 铝浇注法，界面平水均660 C脂玻铝浇注法，界面平璃均660 C砂铁浇注法，界面平均 1155 C铁浇注法，界面平均 1155 C钢浇注法，界面平均 1490 C表 5 典型金属材料的常温密度材质密度材质密度材质密度(g/cm 3) (g/cm 3) (g/cm 3)钢灰口铸铁铝合金碳素钢( 中碳，铁铝硅合金不锈钢~ 素体基体 ) 硬铝高速钢可锻铸铁ADC10 铸铁灰口铸铁铜合金锌合金( 高碳，铁7-3 黄铜ZDC2 素体基体 ) 6-4 黄铜镁合金球墨铸铁高强度黄铜表 6 典型液体金属的物性值低合金铸普通铸铁纯铝纯铜纯镁钢物性值(1400 C) (700 C) (1100 C) (700 C (1600 )①①①①) ①液相线温度 1400~1530 1123~1130 660 1083 851 ( C)密度 (g/cm 3) ~ ~比热导热系数40 ( 纯铁) -- 100 170 80凝固潜热251~268 209~268 394 204 230 凝固收缩率3~4 ~(%)表面张力 () 1700 920 900 1300 560 粘度 6 5~8 ~2 4~ ~( 相对( 相对--热辐射系数( 全辐射系( 全辐射系数) 数) 0.65 m 0.66 m的的波长 ) 波长 )①表示所给物性值的温度条件。
