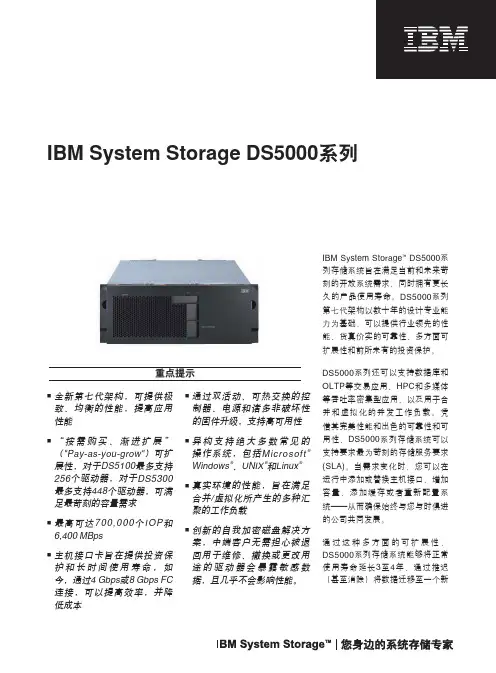

ibm存储ds使用及维护手册

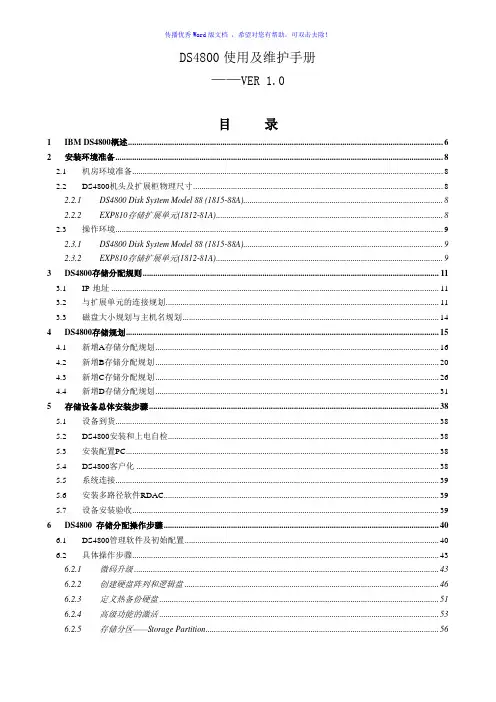

DS4800使用及维护手册——VER 1.0目录1 IBM DS4800概述 (6)2 安装环境准备 (8)2.1 机房环境准备 (8)2.2 DS4800机头及扩展柜物理尺寸 (8)2.2.1 DS4800 Disk System Model 88 (1815-88A) (8)2.2.2 EXP810存储扩展单元(1812-81A) (8)2.3 操作环境 (9)2.3.1 DS4800 Disk System Model 88 (1815-88A) (9)2.3.2 EXP810存储扩展单元(1812-81A) (9)3 DS4800存储分配规则 (11)3.1 IP地址 (11)3.2 与扩展单元的连接规划 (11)3.3 磁盘大小规划与主机名规划 (14)4 DS4800存储规划 (15)4.1 新增A存储分配规划 (16)4.2 新增B存储分配规划 (20)4.3 新增C存储分配规划 (26)4.4 新增D存储分配规划 (31)5 存储设备总体安装步骤 (38)5.1 设备到货 (38)5.2 DS4800安装和上电自检 (38)5.3 安装配置PC (38)5.4 DS4800客户化 (38)5.5 系统连接 (39)5.6 安装多路径软件RDAC (39)5.7 设备安装验收 (39)6 DS4800 存储分配操作步骤 (40)6.1 DS4800管理软件及初始配置 (40)6.2 具体操作步骤 (43)6.2.1 微码升级 (43)6.2.2 创建硬盘阵列和逻辑盘 (46)6.2.3 定义热备份硬盘 (51)6.2.4 高级功能的激活 (53)6.2.5 存储分区——Storage Partition (56)6.2.6 在AIX环境中安装DS4800 (67)6.2.7 在HP环境下安装DS4800时的多路径 (69)6.2.8 在WINDOWS环境下安装DS4800多路径软件 (69)6.2.9 在Linux环境下安装DS4800多路径软件 (70)7 DS4800日常维护 (71)7.1 如何观察DS4800各个部件的指示灯 (71)7.2 DS4800的开关机步骤 (71)7.3 在S TORAGE M ANAGER C LIENT管理软件里面添加DS4800子系统 (71)7.4 使用S TORAGE M ANAGER 客户端管理软件查看DS4800的状态 (76)7.5 微码在06.XX.XX.XX 以上的DS4800的故障数据收集 (81)1IBM DS4800概述DS4800 本机为存储控制柜，通过连接EXP710提供存储容量。

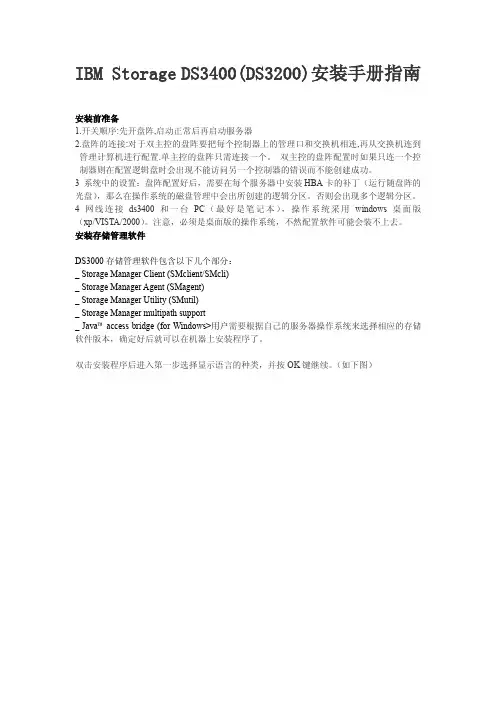

IBM Storage DS3400(DS3200)安装手册指南安装前准备1.开关顺序:先开盘阵,启动正常后再启动服务器2.盘阵的连接:对于双主控的盘阵要把每个控制器上的管理口和交换机相连,再从交换机连到管理计算机进行配置.单主控的盘阵只需连接一个。

双主控的盘阵配置时如果只连一个控制器则在配置逻辑盘时会出现不能访问另一个控制器的错误而不能创建成功。

3 系统中的设置：盘阵配置好后，需要在每个服务器中安装HBA卡的补丁（运行随盘阵的光盘），那么在操作系统的磁盘管理中会出所创建的逻辑分区。

否则会出现多个逻辑分区。

4网线连接ds3400和一台PC（最好是笔记本），操作系统采用windows桌面版（xp/VISTA/2000）。

注意，必须是桌面版的操作系统，不然配置软件可能会装不上去。

安装存储管理软件DS3000存储管理软件包含以下几个部分：_ Storage Manager Client (SMclient/SMcli)_ Storage Manager Agent (SMagent)_ Storage Manager Utility (SMutil)_ Storage Manager multipath support_ Java™access bridge (for Windows>用户需要根据自己的服务器操作系统来选择相应的存储软件版本，确定好后就可以在机器上安装程序了。

双击安装程序后进入第一步选择显示语言的种类，并按OK键继续。

（如下图）下一步程序会显示些程序基本信息，看完后直接按NEXT继续。

在显示License Agreement 界面时用户需要点击接受选项让程序完成下步安装，如选择不接受则退出安装。

（下图所示）下一步您将选择程序的安装路径。

默认是C:\Program Files\DS3000，用户可按实际情况更改。

（如下图）再下一步则选择一个安装类型，这个取决于安装环境是主机服务器还是管理站。

DS4800使用及维护手册——VER目录1IBM DS4800概述DS4800 本机为存储控制柜，通过连接EXP710提供存储容量。

IBM DS4800 最多可以连接16个EXP710扩展单元，或14个EXP810扩展单元,最大支持224个FC磁盘，的裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业级用户提供高性价比的在线存储方案。

同时，DS4800支持SATA磁盘，可以通过连接16个EXP100扩展柜来支持224块SATA磁盘（最大），裸数据容量可以高达56T。

为用户提供了低成本、大容量的近线存储解决方案。

支持多种平台，是IBM TotalStorage SAN 解决方案的一部分，为用户提供了存储集中整合的解决方案双热插拔RAID控制器提供8个4Gb的光纤通道主机端口，8个4Gb的磁盘扩展接口，支持直接连接基于UNIX和Intel处理器的集群服务器，以经济的方式实现多路径故障切换RAID控制器拥有4G、8G的Cache推动存储区域网络（SAN）、网络连接存储（NAS）和直接连接环境中的存储整合最多可支持224个光纤（FC）磁盘驱动器，存储容量可扩展到B以上最多可支持224个串行（SATA）磁盘驱动器，存储容量可扩展到56TB以上最多64个存储分区支持RAID 0，1，3，5和10提供1600MB/s的高性能的磁盘读取带宽提供高性能的FAStT存储管理软件，可对所有的FAStT存储子系统进行集中管理支持FlashCopy、VolumeCopy高级存储管理软件支持Remote Mirror同步/异步容灾软件支持FC/SATA磁盘扩展柜混合连接包括基于Microsoft Windows 2000/Windows 2003的故障切换驱动器，以及对基于AIX、Sun Solaris、HP-UX和其它基于Intel处理器平台的支持—包括Novell NetWare 和Linux操作系统通过可选的FAStT服务报警（FAStT Service Alert）功能提供的自动报警，可缩短服务的响应时间2安装环境准备2.1机房环境准备按装地点的地板区域必须达到下列条件:足够的空间用于安装DS4800足够的牢固性用于支撑满配DS4800及相关系统的重量，满配的DS4800 机头重kg lb).确信有足够的空间来移动机柜和安装模块，在安装区域有足够的清洁用空间.安装UPS设备如果可能的话，安装HBAs、交换机或其他的设备.从主机或交换机到安装区域有网线连接.到安装区域有电源线接口2.2DS4800机头及扩展柜物理尺寸2.2.1DS4800 Disk System Model 88 (1815-88A)高: mm in)宽: mm in)深: mm in)重: kg lb)2.2.2EXP810存储扩展单元(1812-81A)高: cm in)宽: cm in)深: cm in)重:Drive-ready (不含硬盘): 69 lbFully configured (含16个硬盘): 85 lb2.3操作环境2.3.1DS4800 Disk System Model 88 (1815-88A)温度(operating):10 to 35 degrees C (50 to 95 degrees F) at 0 to 914 m (0-3,000 ft)10 to 32 degrees C (50 to 90 degrees F) at 914 to 2,133 m (3000-7000 ft)温度(storage):1 to 60 degrees C (33 to 140 degrees F) at 0 to 914 m (0-3,000 ft)相关湿度(operating):8% to 80%相关湿度(storage):5% to 80%电源(per power supply, system rating):Voltage range - (100-240 V ac)Operating current - amperes)Power (540 watts)Frequency (50/60 Hz)热耗: 804 BTU per hour噪音(normal operation): bels2.3.2EXP810存储扩展单元(1812-81A)温度(operating):10 to 35 degrees C (50 to 95 degrees F) at 0-914 m (0-3,000 ft)10 to 32 degrees C (50 to 90 degrees F) at 914 - 2,133 m (3000-7000 ft)相关湿度(operating):8% to 80%电源(per power supply):Voltage range - nominal (100 - 240 V ac)Operating current amperes with 115 Vac input)Power watts)Frequency (50/60 Hz)热耗: BTU per hour (fully configured) 噪音(normal operation): bels3DS4800存储分配规则注：DS4800微码版本：Storage Manager 版本：Controller Firmware: Controller NVRAM : N1815D480R923V09随机访问比较多的应用划分磁盘时建议做RAID 0+1,顺序访问的应用做RAID5；访问量比较大的LUN均衡到多个RAID组中，避免热点盘过于集中；尽量分配同一容量的LUN，对于同一机器的不同属性的应用（DB/FS），可分配不同容量的LUN；数据空间跟索引空间建议放在不同的RAID组中，数据放在RAID5中，日志放在RAID10中；对于HP需要做MC的双机，分配一个容量为100M的LUN作为锁盘；在主机端认到PV后，将PV与LUN、LUN与Host之间的对应关系作成表格交予系统管理员，以利于主机做条带化；针对多应用的情况可以来自于不同的RAID 组。

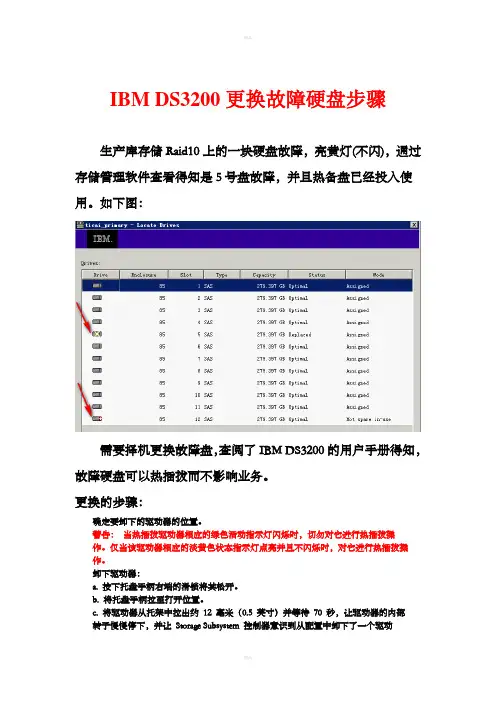

IBM DS3200更换故障硬盘步骤生产库存储Raid10上的一块硬盘故障，亮黄灯(不闪)，通过存储管理软件查看得知是5号盘故障，并且热备盘已经投入使用。

如下图：需要择机更换故障盘，查阅了IBM DS3200的用户手册得知，故障硬盘可以热插拔而不影响业务。

更换的步骤：确定要卸下的驱动器的位置。

警告：当热插拔驱动器相应的绿色活动指示灯闪烁时，切勿对它进行热插拔操作。

仅当该驱动器相应的淡黄色状态指示灯点亮并且不闪烁时，对它进行热插拔操作。

卸下驱动器：a. 按下托盘手柄右端的滑锁将其松开。

b. 将托盘手柄拉至打开位置。

c. 将驱动器从托架中拉出约12 毫米（0.5 英寸）并等待70 秒，让驱动器的内部转子慢慢停下，并让Storage Subsystem 控制器意识到从配置中卸下了一个驱动器。

确保驱动器上贴有标签等标识，然后将驱动器从Storage Subsystem 中完全滑出。

警告：卸下驱动器后，先等待70 秒，让驱动器的内部转子慢慢停下，然后再更换或重新安装驱动器。

否则可能会导致不可预测的结果。

安装新驱动器：a. 按下托盘手柄右端的滑锁将其松开。

b. 将托盘手柄拉至打开位置。

c. 将驱动器轻轻滑入空托架中，直至它停住。

d. 将托盘手柄推至闭合（锁定）位置。

检查驱动器指示灯：当驱动器准备就绪时，绿色活动指示灯点亮并且淡黄色状态指示灯熄灭。

如果淡黄色状态指示灯点亮并且不闪烁，请从托架中卸下驱动器并等待70 秒；然后重新安装驱动器。

从安全性考虑总结了3种更换故障盘的时机。

第一种，如果很着急的情况，可以按照上述步骤直接更换。

第二种，可以在合适的时间，停止业务，并备份数据库后，在线更换故障盘。

第三种，合适的时间，停止业务，关闭数据库，关闭主机，关闭存储，然后再更换故障盘。

更换故障盘后，新硬盘的绿色活动指示灯点亮，并且黄色状态灯熄灭（但是此时存储的黄色状态灯还是点亮的，因为此时热备盘还在使用中），然后存储会自动的向新硬盘往回拷贝数据，并在回拷过程中在存储的管理软件中显示有一个操作进程。

DS3500或5020配置步骤（单控）1，物理连接管理端和盘柜的方法：先把管理端的IP 改为192.168.128.100（不能占用101，101为控制器默认链接IP）用一根网线把管理端的机器的网口和存储上的ENT1口连起来，然后在cmd里ping 192.168.128.101ping通就可以打开IBM DS SM管理软件2，找出随机的system storage DS3500或5020 support software 光盘双击后第一界面点OK 点NEXT继续NEXT然后点击NEXT继续NEXT点击OK继续NEXT弹出任何界面都OK然后点击INSTALL开始安装，安装完成，开始菜单里找到如下点DS storage manager client，打开管理软件如下图界面，右击小电脑图标，弹出三个选项选择Out-of-band management再第一个空白处输入A控制器的管理IP 如上，然后点击ADD ，当添加完成，会询问是否继续添加，点NO正常添加完成后如图系统会要求强制设置，密码复杂性要满足大小写加数字加特殊符号：如Abc!@#123<>设置成功就可以进入管理界面了如图单击Logical右击unconfigured capacity ，选择create arrayNEXTARRAY NAME 可以自定义，随便输入继续NEXT选择好之后finish 完成array创建点击yes，开始创建LUNNEXT选择好之后NEXT结束LUN的创建如需继续创建新的LUN 可以点击yes 如果不需要点击NO开始映射的步骤（mapping）选择DEFINE , HOST GROUP为创建主机组HOST 为单台主机定义一个主机NAME同样可以随意输入，然后NEXT识别完成后NEXT，选择主机的操作系统类型后，finish 完成选择DEFINE ADDITIONAL MAPPING，add完后close 关闭对话框映射完成后可以看到对应主机里的LUN现在可以重启服务器，打开磁盘管理，查看到映射过来的LUN，服务器里显示为磁盘N,如果服务器里多了个莫名其妙的几十M的小盘在SM的mapping里把Access remove掉右击Access 选择remove mapping输入yes 点击OK然后刷新下磁盘管理或重启服务器，几十M的小磁盘就消失了。

目录一、报修 (2)二、P570小型机维护 (2)1） 开关机流程 (2)2） 日常维护 (3)3） 硬件诊断 (4)三、DS4800存储维护 (5)1） DS4800的开关机步骤 (5)2) DS4800 的日常维护 (5)四．DS8100存储维护 (6)1）如何将DS8100关闭和加电 (6)2) DS8100 的日常维护 (8)五．DS8300存储维护 (9)1）如何将DS8300关闭和加电 (9)2) DS8300 的日常维护 (11)IBM小型机简易维护手册 一、报修如果碰到硬件或者软件故障，请打IBM 800免费报修电话IBM硬件报修电话8008106677IBM软件报修电话8008101818报修前需要准备：1)机器序列号（如9113-550 10-593ED）如图所示：2)客户单位3)客户联系人及电话4)机器所在城市5)问题描述6)相关日志二、P570小型机维护1） 开关机流程1.开机A 无分区：1)检查电源是否插好2)液晶面板出现“OK”字样，指示灯2秒钟闪烁一次，表示机器此时处在关机状态。

3)按下前面板上白色按钮后，主机会进入硬件自检和引导阶段；液晶面板会显示开机过程码，每一代码表示自检或引导的不同阶段，引导结束时，液晶面板代码消失，终端上有显示，进入AIX操作系统初始化,最后会出现登录提示。

4)如果主机长时间停留在某一代码上(大于20分钟)，说明主机或操作系统有故障，请打IBM硬件保修电话8008106677，并提供相关代码。

B 有分区：1)检查电源是否插好2)在HMC中看Service Management里面对应服务器的状态，应为Power off状态3)选中对应的服务器，选中Power On, 选项为Partition to Standby，点击OK4)主机开始硬件自检，启动结束后，在HMC中看到对应的服务器为Standby状态5)选中该主机的对应分区，点击“Active”，启动分区2 关机A 无分区：1)停应用2)shutdown -F停操作系统，如果机器全分区，液晶面板会显示停机过程码，最后出现“OK”字样，指示灯2秒钟闪烁一次。

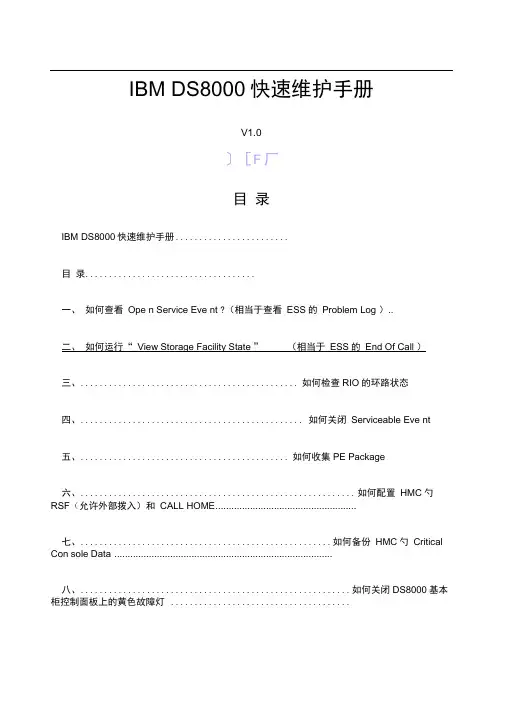

IBM DS8000快速维护手册V1.0〕［F厂目录IBM DS8000快速维护手册........................目录....................................一、如何查看Ope n Service Eve nt ?（相当于查看ESS的Problem Log ）..二、如何运行“ View Storage Facility State ”（相当于ESS的End Of Call ）三、.............................................. 如何检查RIO的环路状态四、............................................... 如何关闭Serviceable Eve nt五、............................................ 如何收集PE Package六、.......................................................... 如何配置HMC勺RSF（允许外部拨入）和CALL HOME .....................................................七、..................................................... 如何备份HMC勺Critical Con sole Data ..................................................................................八、......................................................... 如何关闭DS8000基本柜控制面板上的黄色故障灯......................................九、..................................................... 如何运行CdaPreVerify，进行健康检查................................................十、如何将DS8000关闭和加电 ....................十^一、如何查看DS8000的微码版本.................十二、如何查看DDM勺微码.......................十三、如何将微码通过FTP从笔记本电脑上传到HMC里面 .........十四、如何更换DDM ...............................................一、如何查看Ope n Service Eve nt ?（相当于查看ESS的Problem Log）1. 登陆HMC Web-based System Manager（WebSM会自动打开。

DS4800使用及维护手册——VER目录1IBM DS4800概述DS4800 本机为存储控制柜，通过连接EXP710提供存储容量。

IBM DS4800 最多可以连接16个EXP710扩展单元，或14个EXP810扩展单元,最大支持224个FC磁盘，的裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业级用户提供高性价比的在线存储方案。

同时，DS4800支持SATA磁盘，可以通过连接16个EXP100扩展柜来支持224块SATA磁盘（最大），裸数据容量可以高达56T。

为用户提供了低成本、大容量的近线存储解决方案。

●支持多种平台，是IBM TotalStorage SAN 解决方案的一部分，为用户提供了存储集中整合的解决方案●双热插拔RAID控制器提供8个4Gb的光纤通道主机端口，8个4Gb的磁盘扩展接口，支持直接连接基于UNIX和Intel处理器的集群服务器，以经济的方式实现多路径故障切换●RAID控制器拥有4G、8G的Cache●推动存储区域网络（SAN）、网络连接存储（NAS）和直接连接环境中的存储整合●最多可支持224个光纤（FC）磁盘驱动器，存储容量可扩展到 B以上●最多可支持224个串行（SATA）磁盘驱动器，存储容量可扩展到56TB以上●最多64个存储分区●支持RAID 0，1，3，5和10●提供1600MB/s的高性能的磁盘读取带宽●提供高性能的FAStT存储管理软件，可对所有的FAStT存储子系统进行集中管理●支持FlashCopy、VolumeCopy高级存储管理软件●支持Remote Mirror同步/异步容灾软件●支持FC/SATA磁盘扩展柜混合连接●包括基于Microsoft Windows 2000/Windows 2003的故障切换驱动器，以及对基于AIX、Sun Solaris、HP-UX和其它基于Intel处理器平台的支持—包括Novell NetWare 和Linux操作系统通过可选的FAStT服务报警（FAStT Service Alert）功能提供的自动报警，可缩短服务的响应时间2安装环境准备2.1机房环境准备按装地点的地板区域必须达到下列条件:●足够的空间用于安装DS4800●足够的牢固性用于支撑满配DS4800及相关系统的重量，满配的 DS4800 机头重 kg lb).●确信有足够的空间来移动机柜和安装模块，在安装区域有足够的清洁用空间.●安装UPS设备●如果可能的话，安装HBAs、交换机或其他的设备.●从主机或交换机到安装区域有网线连接.●到安装区域有电源线接口2.2DS4800机头及扩展柜物理尺寸2.2.1D S4800 Disk System Model 88 (1815-88A)●高: mm in)●宽: mm in)●深: mm in)●重: kg lb)2.2.2E XP810存储扩展单元(1812-81A)⏹高: cm in)⏹宽: cm in)⏹深: cm in)⏹重:●Drive-ready (不含硬盘): 69 lb●Fully configured (含16个硬盘): 85 lb2.3操作环境2.3.1D S4800 Disk System Model 88 (1815-88A)⏹温度 (operating):●10 to 35 degrees C (50 to 95 degrees F) at 0 to 914 m (0-3,000 ft)●10 to 32 degrees C (50 to 90 degrees F) at 914 to 2,133 m (3000-7000 ft)⏹温度(storage):● 1 to 60 degrees C (33 to 140 degrees F) at 0 to 914 m (0-3,000 ft)⏹相关湿度 (operating):●8% to 80%⏹相关湿度 (storage):●5% to 80%⏹电源 (per power supply, system rating):●Voltage range - (100-240 V ac)●Operating current - amperes)●Power (540 watts)●Frequency (50/60 Hz)⏹热耗: 804 BTU per hour⏹噪音 (normal operation): bels2.3.2E XP810存储扩展单元(1812-81A)⏹温度(operating):●10 to 35 degrees C (50 to 95 degrees F) at 0-914 m (0-3,000 ft)●10 to 32 degrees C (50 to 90 degrees F) at 914 - 2,133 m (3000-7000 ft)⏹相关湿度 (operating):●8% to 80%⏹电源 (per power supply):●Voltage range - nominal (100 - 240 V ac)●Operating current amperes with 115 Vac input)●Power watts)●Frequency (50/60 Hz)⏹热耗: BTU per hour (fully configured)⏹噪音 (normal operation): bels3DS4800存储分配规则注：DS4800微码版本：Storage Manager 版本：Controller Firmware: Controller NVRAM : N1815D480R923V09●随机访问比较多的应用划分磁盘时建议做RAID 0+1,顺序访问的应用做RAID5；●访问量比较大的LUN均衡到多个RAID组中，避免热点盘过于集中；●尽量分配同一容量的LUN，对于同一机器的不同属性的应用（DB/FS），可分配不同容量的LUN；●数据空间跟索引空间建议放在不同的RAID组中，数据放在RAID5中，日志放在RAID10中；●对于HP需要做MC的双机，分配一个容量为100M的LUN作为锁盘；●在主机端认到PV后，将PV与LUN、LUN与Host之间的对应关系作成表格交予系统管理员，以利于主机做条带化；●针对多应用的情况可以来自于不同的RAID 组。

IBM 存储DS系列日常维护文档(以IBM DS4800为例)目录第1章设备结构示意图 (3)1.1 IBM DS4800设备示意图 (3)1.1.1 IBM DS4800正面示意图 (3)1.1.2 IBM DS4800背面示意图 (4)1.1.3 IBM DS4800背面示意图接口说明 (4)1.1.4 IBM DS4800和扩展柜连接方法(4个扩展柜) (5)第2章IBM DS4800连接方法 (7)2.1 控制器默认IP (7)2.2 用客户端连接存储进行配置和维护 (7)2.2.1 使用storage manager client客户端连接 (7)2.2.2 配置DS4800 (8)第3章IBM DS系列日常维护 (25)3.1 查看错误日志 (25)3.2 收集错误日志 (26)3.3 收集当前存储信息(包括配置信息,错误信息) (27)3.4 查看组件信息 (28)第4章常见IBM DS存储故障处理实例 (29)4.1 更换控制器或者控制器电池 (29)4.2 更换坏硬盘 (30)4.3 更换主机HBA卡 (31)第5章IBM DS flashcopy (31)5.1 确认IBM DS是否购买了支持flashcopy功能组件 (32)5.2 创建flashcopy logical drive (32)5.3 Mapping a flashcopy to a host (36)5.4 查看 flashcopy drive 状态 (37)第6章IBM DS volumecopy (38)6.1 确认是否购买了支持flashcopy功能组件 (38)6.2 Create a volumecopy pair (38)6.3 查看volumecopy 属性 (41)6.4 volumecopy 管理 (41)第1章设备结构示意图1.1 IBM DS4800设备示意图1.1.1 IBM DS4800正面示意图1.1.2 IBM DS4800背面示意图1.1.3 IBM DS4800背面示意图接口说明1.1.4 IBM DS4800和扩展柜连接方法(4个扩展柜)第2章 IBM DS4800连接方法2.1 控制器默认IP控制器A:网口1:192.168.128.101网口1:192.168.129.101控制器B:网口1:192.168.128.102网口1:192.168.129.1022.2 用客户端连接存储进行配置和维护2.2.1 使用storage manager client客户端连接在管理端电脑上安装Storage Manager 9.19，并配置网卡地址为192.168.128网段地址；DS4800控制器地址为：A控：192.168.128.101B控：192.168.128.102使用交换机连接DS4800的控制器以太网口。

IBM DS4300简易维护手册一、连接拓扑DELL服务器（一台，linux系统，QLA2340连接卡）连接到IBM DS 4300阵列；二、IBM DS4300基本状况a）分项描述主机通道FC线缆接口类型LC-LC以太网口带外管理接口，采用Storage Manage软件连接；A/B控制器IP地址：192.168.128.101/192.168.128.102 硬盘14颗，300GB硬盘主机连接卡Qlogic 2340 （Linux 2.6.9-55系统中）b）分项描述Hot Spare 1颗逻辑盘RAID 5，13颗，2个逻辑盘（2TB和1.3TB）控制器A控制器管理三、IBM DS4300基本操作a)系统开关机顺序i.系统开机1.检查连接线缆，包括电源、光纤；2.打开IBM DS4300阵列电源开关；3.等待IBM存储上电后30秒；4.启动DELL服务器的操作系统ii.系统关机顺序（与开机顺序相反）1.关闭服务器系统；2.等待30秒；3.关闭阵列；b)连接软件IP设置i.启动管理软件client后,选择配置网络（第一次连接设置时）；ii.选择添加阵列（Edit-Add Storage Subsystem）iii.添加阵列的IP地址，iv.进入配置管理界面c)热备盘添加过程，将新盘跟换插入到阵列后，软件操作步骤：i.进入到管理界面中：ii.选择热备盘转换，Drive--Hot Spare Coverage，根据向导执行；iii.添加完成热备盘IBM DS4300 STORAGE + LINUX 配置存储: IBM DS4300 Storage系统: Linux ES 4.01.安装IBM Storage Manager和DS4300同一个网段里的一台主机上安装IBM Storage Manager，然后再给这个主机添加一个IP地址192.168.128.100,网络掩码是:255.255.255.0打开Storage Manager, 过一小会会自动找出DS4300 Storage.2.服务器(1)取得主机的scsi-qla0-adapter-port#cd /proc/scsi/qla2300#cat 1SCSI Device Information:scsi-qla0-adapter-node=200000112592957e;(2)在Storage Manager里将分区指定给scsi-qla0-adapter-port=210000112592957e的blade服务器(3)卸载旧的qla2300模块,并重新加载模块#modprobe -r qla2300#modprobe qla2300现在能够用fdisk看一下啦，/dev/sda则为新加的存储空间.#fdisk -l（4）格式化新加的存储分区/dev/sda,并将其mount到/database目录下#mkfs -t ext3 /dev/sdb#mkdir /test#mount /dev/sdb1 /home#lslost+found .。

IBM DS3200 存储配置首先在笔记本上安装DS3200 Storage Manager 2 Client软件或（光纤柜Storage Manager 10）也可以用。

准备工作完成后就可以进行配置，这是双机热备或集群、SQL群集的先决条件。

先讲解下功能菜单的1 打开软件，界面如下：选择一个控制器进行联机，选择上图ADD STORAGE SUBSYSTEMS 后弹出菜单可以选择AUTOMTIC 自动连接活manual 手动连接如选择手动，输入控制器IP 192.168.128.101 如有两个控制器第二个控制器ip 192.168.128.102.在此之前笔记本的IP地址要和DS3200控制器统一网段。

连接成功后如下2连接成功后对功能菜单进行说明菜单1 如图功能菜单1 summary此功能菜单是对磁盘柜和笔记本的连接状态、磁盘数量、阵列RAID、逻辑磁盘映射的状态信息的总体说明，这里没有涉及到配置不在叙述。

3 功能菜单2 Configure Storage SubSytetms 如图（这个比较重要，许多配置都在这里完成的）分两部分：第一是主机及组的配置。

在此说明下, 主机及组的作用实际上管理逻辑磁盘并且与服务器HBA进行连接的虚拟设备，如果没有组及主机功能服务器是不能直接使用磁盘柜的磁盘。

第二是磁盘配置storage。

对物理磁盘做RAID及创建热盘(HostSpares)功能菜单2 configure 4 创建组及主机选择Configure Host Access（Manual）手动创建如图Enter host name 输入主机名（自己取）Select host type 选择服务器安装的操作系统然后next 如下图：这里说明下如果共享磁盘应该创建组群，主机工作在组里(类似局域网工作组)，然后映射逻辑磁盘给组群，所有的主机才能共享逻辑磁盘。

这种情况一般应用在双机热备或者多个节点服务器群集。

如果创建复杂的网络存储来实现不同的功能也可以创建多个组群来来分类，根据不同环境可以具体设计。

IBM-存储-DS8000使用及维护手册DS8000使用及维护手册——VER 1.0目录第1章IBM DS8000概述 (4)第2章环境说明 (6)2.1DS8000体积和重量参数 (6)2.2DS8000机房环境要求 (6)2.3DS8000机房电气要求 (7)2.4DS8000机房通讯要求 (8)2.5DS8000机房工作环境要求 (8)2.6DS8000机房安全性要求 (8)2.7DS8000装机前要求 (8)2.8DS8000现场环境C HECK L IST (9)2.9DS8000到货情况C HECK L IST (9)2.10DS8000电源示意图和具体度量、连接方法 (9)第3章硬件说明 (12)3.1IBM S YSTEM S TORAGE DS8300 (13)3.2DS8000 STORAGE ENCLOSURE CONNECTIVITY (14) 第4章规划DS8000存储器的安装 (15)4.1公司信息 (15)4.2管理控制台网络设置 (16)4.3远程支持设置 (18)4.4安装需求 (21)4.5磁盘大小规划与主机名规划 (23)第5章DS8000 逻辑配置 (24)5.1安装DSCLI (24)5.2激活DS8000L ICENSE (25)5.3DS8000逻辑配置 (26)第6章DS8000日常维护 (42)第7章DS8300 存储规划 (44)7.1IO卡规划 (44)7.2存储规划 (45)第8章SAN规划举例 (49)8.1SAN与Z ONE简介 (49)8.2关于光纤布线 (51)8.3Z ONE的划分 (51)8.4SAN布线规划 (52)第1章IBM DS8000概述IBM DS8000是设计为支持连续操作的高性能、高容量的磁盘存储器系列。

DS8000系列的各型号（机器类型2107）使用IBM POWER5服务器技术，该技术与IBM Virtualization Engine 技术集成。
