外墙保温隐蔽工程堵孔规范
外墙螺栓孔封堵规范：首先堵塞前，要将孔内的杂物清理干净并淋水湿润方可开工；其次外墙孔洞两端50毫米内，用水泥砂浆封堵，而中间100毫米处用发泡剂封堵；最后孔洞外侧100毫米内要做防水层，层面要均匀美观。
注意外墙施工要在℃以上施工，如果白天温度较低，尽量在阳光能照射到的墙面施工。
同时不能在雨雪到来前施工。
此外冬天施工时，一定要等到墙面腻子干透后才能打磨，反之如果腻子未干透，打磨时易出现不平整情况。
其次外墙底层施工后都需要1天的养护期，即新的水泥砂浆表面要有充足的时间晾干，让它有出碱干燥的时间。
只有底层表面干燥坚实，才能保证后期的墙面不会出现超砂开裂的缺陷。
津资K-J5-1 隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1
隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1
隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1
隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1
隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
津资K-J5-1
隐蔽工程检查验收记录
1.铝合金型材的壁厚，密封防腐处理及填嵌符合设计要求；
2.砼体用射钉连接，窗框与砖墙采用8的塑料涨管连接，上，下口每200mm设置一个，左，右口每500mm设置一个，其数量，位置，埋设方式符合设计要求；
3.门窗框与墙体缝隙处理:门窗固定后留5-8mm㎜深的缝隙采用整体发泡填塞缝隙。
天津市建筑工程质量监督管理总站监制
津资K-J5-1
精编文档
隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制。
外墙保温隐蔽资料在建筑施工中，外墙保温是必不可少的一环。
随着现代建筑的发展，外保温材料种类也越来越多。
但是，在这个过程中，保温材料的选择和施工手段都是关乎工程质量和使用寿命的重要因素。
本文主要介绍在外墙保温过程中的隐蔽资料，给大家带来更多有用的参考和知识。
一、沉降点的标定在施工过程中，必须根据建筑物的沉降情况，采用合理的技术处理和加固措施。
对于建筑物的沉降标定，我们通常采用如下的方法：首先，建筑物整体平放在水平基面上，并测量出建筑物在各处的高度；然后，分别在建筑物四周的墙下开四个至六个孔洞，孔洞周围距墙底水平面1000mm处，在孔洞内嵌入标高底座桩或插入木棍。
在一段时间后，我们再通过测量墙下插孔的高度，便可确定建筑物的沉降情况。
值得注意的是，在进行标定之前，必须让建筑物处于静止状态，并停止施工工序。
否则，标定结果会受到外力干扰而无法准确反映实际情况。
此外，标定点的数量也需要根据建筑物的情况、面积等条件计算而来，注意不能过多或不足。
二、墙面处理在进行外保温前，必须对建筑物外墙进行充分的清理和处理。
一般来说，处理的步骤如下：1.清除外墙表面的松散物、尘土等，以便粘贴保温材料。
2.对于墙面上发现的灰渣、青苔、油污等污迹，必须用高压清洗机将其彻底清除。
3.对于有裂痕、空鼓、坑洞等情况，必须进行切割、填补、磨平等处理，以免影响外保温效果。
三、保温材料施工1.保温板的搭接应避免出现皱纹、鼓泡、开裂等现象。
2.保温板与墙体的粘结应结实可靠，避免出现起皮、脱落等现象。
3.在保温板与粘结层之间必须安装防水膜，以免水分渗透到粘结层和保温板之间，导致保温层的破坏和损失。
4.保温层的施工应尽量避免使用明火，以免引起火灾。
5.保温层施工中应严格按照施工方案执行，避免出现重大质量事故。
四、内墙保温技术内墙保温是一个防止墙体水分渗透，保持室内温度舒适的重要工程环节。
在内墙保温过程中，需要注意以下几点：1.内墙保温料的选取应符合国家标准和专业规范。
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录
本表由施工单位填写。
山东省建设工程质量监督总站监制
隐蔽工程验收记录。
外墙保温的构造：1、粘贴泡沫混凝土保温板外保温系统基本构造由基层、界面层、找平层、粘结层、保温层、抹面层和饰面层构成。
粘结层材料为胶粘剂，保温层材料为泡沫混凝土保温板，抹面层材料为抹面砂浆,抹面砂浆中满铺耐碱玻纤网格布，门窗口边和墙阳角处宜满铺双层耐碱玻纤网格布；饰面层材料可为涂料或饰面砂浆.在施工时先将保温板粘贴在墙体上并锚固，保温板主要依靠胶粘剂固定在墙体上，同时应使用锚栓进行辅助固定。
2、系统抹面层中应满铺耐碱玻纤网格布，并用锚栓与基层形成可靠固定,保温板与基层墙体应满粘贴（粘贴面积不小于75％），每平方米应设置8个锚栓；且每块保温板最少应设置2个锚栓；锚栓应设置冷热断桥.3、泡沫混凝土保温板应按顺砌方式粘贴，竖缝应逐行错缝;保温板应粘贴牢固，不得有松动和空鼓;墙角处泡沫混凝土保温板应交错互锁。
4、抹面层中应压入耐碱玻纤网格布.建筑物首层墙面应由单层标准型玻纤网格布和单层加强型玻纤网格布组成，二层以上墙面可采用单层标准型玻纤网格布。
抹面层的厚度宜为3mm～5mm。
5、用于辅助机械固定的锚固件应设置在玻纤网格布的外侧，对于首层及加强部位应设置在两层网格布之间。
对于空心砌块砌体,应采用回拧打结型锚固件.6、相邻标准网应相互搭接，其搭接长度左右不应小于80mm，上下不应小于100mm。
标准网不应在墙角处搭接,标准网的搭接处距墙角不应小于200mm.7、泡沫混凝土外墙外保温工程应做好系统在檐口、勒脚处的包边处理;装饰缝、门窗四角和阴阳角等处应做好局部加强网施工；门窗洞口四角抗裂防护层中应预先沿45°方向加铺一层400mm×300mm耐碱玻纤网；外门窗框与外墙保温材料之间应用柔性止水砂浆隔断；基层墙体变形缝应做好防水和保温构造处理.真石漆：真石漆涂层由防水腻子找平层、抗碱封底漆、真石漆、罩面漆组成。
一、基层刮腻子前,应彻底清除疏松、起皮、灰尘、油污等杂物。
刮柔性耐水腻子，修补墙面两道.二、在基层上均匀的喷涂一层防潮抗碱底漆,进行封底处理，以免由于基面渗色、透湿,从而污染、溶胀天然真石漆。

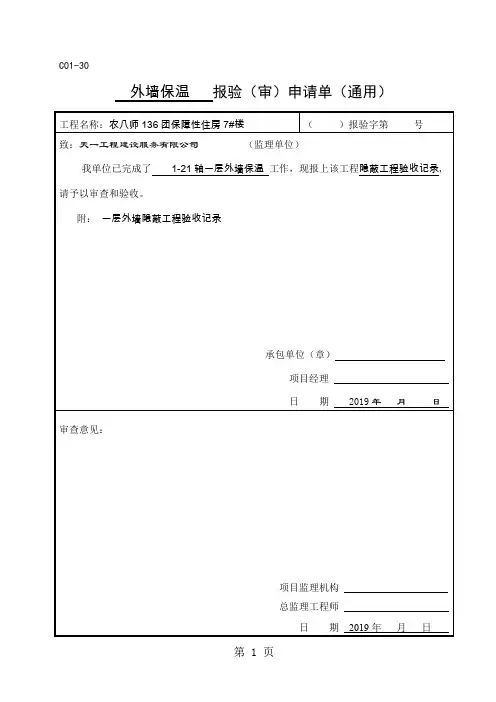

C01-30外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录C02-4隐蔽工程验收记录施工工长质量检查员C01-30外墙保温报验（审）申请单（通用）总监理工程师日期2019年月日C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）工程名称：农八师136团保障性住房7#楼（）报验字第号C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录外墙保温报验（审）申请单（通用）C02-4隐蔽工程验收记录地下室钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站建设工程监理规范GB50319-2000隐蔽工程验收记录自治区建设工程质量安全监督总站监制地下室钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制一层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制一层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站建设工程监理规范GB50319-2000隐蔽工程验收记录自治区建设工程质量安全监督总站监制二层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制二层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制三层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站建设工程监理规范GB50319-2000隐蔽工程验收记录自治区建设工程质量安全监督总站监制三层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制四层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制五层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站建设工程监理规范GB50319-2000隐蔽工程验收记录自治区建设工程质量安全监督总站监制六层钢板网报验申请表工程名称：新疆烟草兵团石河子有限公司综合楼及社区服务站隐蔽工程验收记录自治区建设工程质量安全监督总站监制。

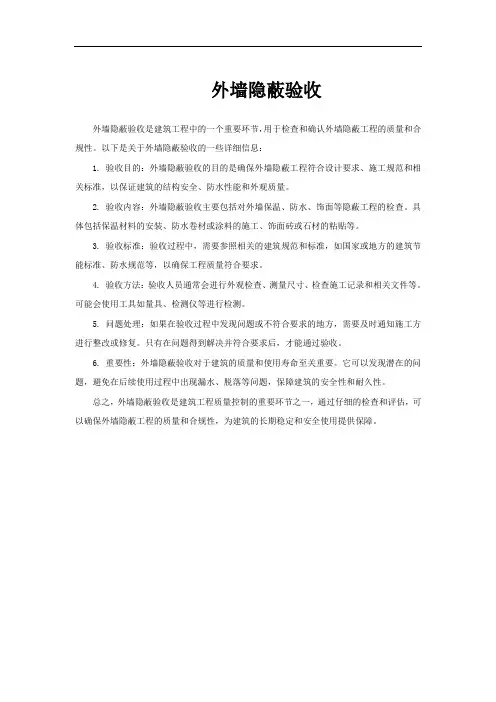

外墙隐蔽验收
外墙隐蔽验收是建筑工程中的一个重要环节，用于检查和确认外墙隐蔽工程的质量和合规性。
以下是关于外墙隐蔽验收的一些详细信息：
1. 验收目的：外墙隐蔽验收的目的是确保外墙隐蔽工程符合设计要求、施工规范和相关标准，以保证建筑的结构安全、防水性能和外观质量。
2. 验收内容：外墙隐蔽验收主要包括对外墙保温、防水、饰面等隐蔽工程的检查。
具体包括保温材料的安装、防水卷材或涂料的施工、饰面砖或石材的粘贴等。
3. 验收标准：验收过程中，需要参照相关的建筑规范和标准，如国家或地方的建筑节能标准、防水规范等，以确保工程质量符合要求。
4. 验收方法：验收人员通常会进行外观检查、测量尺寸、检查施工记录和相关文件等。
可能会使用工具如量具、检测仪等进行检测。
5. 问题处理：如果在验收过程中发现问题或不符合要求的地方，需要及时通知施工方进行整改或修复。
只有在问题得到解决并符合要求后，才能通过验收。
6. 重要性：外墙隐蔽验收对于建筑的质量和使用寿命至关重要。
它可以发现潜在的问题，避免在后续使用过程中出现漏水、脱落等问题，保障建筑的安全性和耐久性。
总之，外墙隐蔽验收是建筑工程质量控制的重要环节之一，通过仔细的检查和评估，可以确保外墙隐蔽工程的质量和合规性，为建筑的长期稳定和安全使用提供保障。
外墙保温隐蔽工程验收记录1. 项目概述本项目为某高层住宅小区外墙保温工程，总面积约为6000平方米，工程采用挂板外墙保温系统。
本文档为隐蔽工程验收记录，主要记录外墙保温工程中的关键节点以及质量检查情况。
2. 工程进度本次外墙保温工程于2021年3月15日正式开始施工，预计完工日期为2021年5月20日。
截至2021年4月15日，本工程的主体施工已经完成，隐蔽工程验收也已经完成了50%左右。
3. 关键隐蔽工程节点3.1. 板材包扎板材包扎是保温系统的核心部分，保温板要求平整无明显鼓包和挤压变形。
带钉保温板固定钉长短要求相同，保温板固定钉孔必须垂直深入，严禁出现歪斜或插不入现象。
施工时要求备料，防止板材遗失。
3.2. 防水层施工防水层是保障隐蔽工程质量的关键，施工要求一次成形，重点检查三通和弯头部位的施工质量。
防水层材料要求全是品牌新材料，保证施工质量达到标准。
3.3. 粘结剂施工粘结剂的施工质量直接影响保温材料与墙体之间的粘结强度。
施工前要按要求预留脚手架固定点，施工过程中，要检查粘结是否牢固，是否有漏粘现象。
4. 隐蔽工程验收记录在工程的隐蔽工程验收过程中，本项目针对关键节点进行了严格把关，每个节点都进行了仔细检查，并记录在此文档中。
验收记录如下：工程名称验收时间验收情况板材包扎2021-3-25 合格防水层施工2021-4-2 合格粘结剂施工2021-4-12 合格防火隔离带施工2021-4-15 不合格5. 验收本次外墙保温工程的隐蔽工程验收记录如上所示。
在所有关键节点的验收过程中，工程均达到了预期的质量标准，而防火隔离带施工不合格，我们将进行整改，并在下次验收时仔细检查确认。
隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制
天津市建筑工程质量监督管理总站监制
天津市建筑工程质量监督管理总站监制
天津市建筑工程质量监督管理总站监制
天津市建筑工程质量监督管理总站监制
天津市建筑工程质量监督管理总站监制
天津市建筑工程质量监督管理总站监制
1.铝合金型材的壁厚，密封防腐处理及填嵌符合设计要求；
2.砼体用射钉连接，窗框与砖墙采用8的塑料涨管连接，上，下口每200mm设置一个，左，右口每500mm设置一个，其数量，位置，埋设方式符合设计要求；
3.门窗框与墙体缝隙处理:门窗固定后留5-8mm㎜深的缝隙采用整体发泡填塞缝隙。
天津市建筑工程质量监督管理总站监制
津资K-J5-1隐蔽工程检查验收记录
天津市建筑工程质量监督管理总站监制。

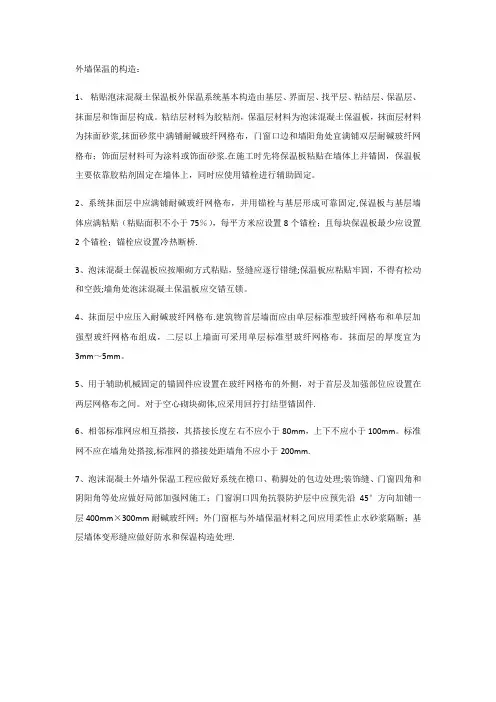

外墙保温的构造：
1、粘贴泡沫混凝土保温板外保温系统基本构造由基层、界面层、找平层、粘结层、保温层、抹面层和饰面层构成。
粘结层材料为胶粘剂，保温层材料为泡沫混凝土保温板，抹面层材料为抹面砂浆，抹面砂浆中满铺耐碱玻纤网格布，门窗口边和墙阳角处宜满铺双层耐碱玻纤网格布；饰面层材料可为涂料或饰面砂浆。
在施工时先将保温板粘贴在墙体上并锚固，保温板主要依靠胶粘剂固定在墙体上，同时应使用锚栓进行辅助固定。
2、系统抹面层中应满铺耐碱玻纤网格布，并用锚栓与基层形成可靠固定，保温板与基层墙体应满粘贴（粘贴面积不小于75%），每平方米应设置8个锚栓；且每块保温板最少应设置2个锚栓；锚栓应设置冷热断桥。
3、泡沫混凝土保温板应按顺砌方式粘贴，竖缝应逐行错缝；保温板应粘贴牢固，不得有松动和空鼓；墙角处泡沫混凝土保温板应交错互锁。
4、抹面层中应压入耐碱玻纤网格布。
建筑物首层墙面应由单层标准型玻纤网格布和单层加强型玻纤网格布组成，二层以上墙面可采用单层标准型玻纤网格布。
抹面层的厚度宜为3mm～5mm。
5、用于辅助机械固定的锚固件应设置在玻纤网格布的外侧，对于首层及加强部位应设置在两层网格布之间。
对于空心砌块砌体，应采用回拧打结型锚固件。
6、相邻标准网应相互搭接，其搭接长度左右不应小于80mm,上下不应小于100mm。
标准网不应在墙角处搭接，标准网的搭接处距墙角不应小于200mm。
7、泡沫混凝土外墙外保温工程应做好系统在檐口、勒脚处的包边处理；装饰缝、门窗四角和阴阳角等处应做好局部加强网施工；门窗洞口四角抗裂防护层中应预先沿45°方向加铺一层400mm×300mm耐碱玻纤网；外门窗框与外墙保温材料之间应用柔性止水砂浆隔断；基层墙体变形缝应做好防水和保温构造处理。
真石漆：真石漆涂层由防水腻子找平层、抗碱封底漆、真石漆、罩面漆组成。
一、基层刮腻子前，应彻底清除疏松、起皮、灰尘、油污等杂物。
刮柔性耐水腻子，修补墙面两道。
二、在基层上均匀的喷涂一层防潮抗碱底漆，进行封底处理，以免由于基面渗色、透湿，从而污染、溶胀天然真石漆。
三、喷涂真石漆厚度约2mm-3mm.
四、真石漆打磨：在喷涂防水保护膜之前，需用普通400-600目砂纸等工具磨掉已干透涂层表面的浮砂及砂粒之锐角。
五、喷涂面漆防水保护膜二遍
六、仿砖型真石漆：先按要求设计好砖形尺寸，然后在以涂好底漆的墙面上做好分隔。
屋面柔性防水：
屋面柔性防水层在女儿墙和突出屋面结构的交接处均做泛水其高度≥250mm。
屋面转角处、檐沟、天沟、直式或横式水落口周围，及屋面设施下部等处做附加增强层（3mm厚SBS防水卷材一道，平立面各250mm）。
出屋面管道或泛水以下穿墙管，安装后用细石混凝土封严，管根四周与找平层及刚性防水层之间留凹槽嵌填密封材料。
且管道周围的找平层加大排水坡度并增设柔性防水附加层与防水层固定密封。
排水落口周围500直径范围内坡度不小于5%。
