6kV母排三相短路事故分析

收稿日期:2009-04-08 作者简介:胡满红(1968-),女,内蒙古卓资人,工程硕士、讲师,1991年本科毕业于北方交通大学,现从事自动化专业的教学工作,2002年主持研制了高压防爆开关综合保护器,发表论文多篇。

6k V 高压防爆开关在井下发生短路的事故分析胡满红(济源职业技术学院,河南济源 454650)摘 要:6k V 高压防爆开关是井下普遍使用的电气设备,也是经常发生故障的设备。

文章介绍了一例6kV 高压防爆开关短路故障,描述了故障发生的现象,对故障发生的原因进行了分析,并提出了在平时的操作和维护过程中应注意的事项,对工业现场此类开关的使用有一定的参考价值。

关键词:高压防爆开关;短路;隔离开关中图分类号:TD611 文献标识码:B 文章编号:1671-0959(2009)08 0072 026k V 高压防爆开关的高压回路,最容易出现故障的是开关柜后腔内的隔离插销,常见有漏电、短路等故障。

一个重要原因是隔离插销的闭合不到位,虽然开关结构中设置了严格的闭锁装置,但是因为制造精度低的问题,有时不能保证隔离插销非常可靠的闭合。

在平时的操作和维护过程中,应该重视开关后隔离插销的状态,而这一点经常被现场技术人员所忽略。

本文就是一例典型的隔离开关引发的短路事故分析。

1 故障现象2008年在某矿井下发生6kV 高压防爆开关短路故障,导致地面变电站跳闸,井下停止供电40多分钟,引起瓦斯超限报警。

虽然没有造成更大的事故,但是已经严重威胁到生产安全。

发生短路的开关一组动、静隔离触头严重烧蚀,图1和图2标注了蚀点的位置;触头外围的绝缘子有明显的烧痕,如图3所示。

开关高压室内壁有大量的黑色烟尘,与动触头相连接的导电母排表面有液态金属着落的痕迹。

指动触头和静触头中的环形竹子片烧蚀的位置均在其端部,非正常合闸结合的位置。

图1 动触头烧蚀点位置现场初步勘验,开关在井下使用过程中,一次侧用于过压保护的压敏电阻被拆除,原因是在该矿井经常发生压敏电阻被击穿的情况,为了不影响生产,有关技术管理部门同意拆除了所有高压开关内的压敏电阻保护装置。

无票无预案电气作业6kV母线触电灼伤亡人事故经过：2003年9月19日，奎屯开关厂施工人员进行动力公司水源中心变2#主变母线桥配置工作，在拆卸原先2#进线配电盘上的电缆支架过程中，一颗螺丝掉落进2#进线配电柜的后部，为取螺丝，将一只脚踩入到2#进线配电柜内，母线短路，被电弧严重烧伤，烧伤面积达95％，抢救无效死亡。

事故原因：1、奎屯开关厂施工队对电气施工作业危害程度识别不足，没有制订严密的施工方案和安全防护措施。

现场施工负责人无票施工作业，安全组织措施不落实，致使安全技术措施落空，违章作业是造成这起事故的直接原因。

2、动力公司在安全管理上有漏洞，安全和生产脱节，生产科室安排施工作业时，没有通知安全科室对施工单位的施工安全预案和防范措施进行审查，没有经主管安全领导审批。

安排工作时，工程负责人仅向施工队进行了口头施工交底，没有进行安全组织措施和安全技术措施交底是造成事故的间接原因。

3、奎屯开关厂施工队在独石化施工，未办理安全施工准入证，动力公司没有对施工队进行安全资质审核，便擅自安排该施工队进行施工作业，违反了有关进入独石化市场必须办理安全施工准入证的规定，是事故发生的另一原因。

4、验电方式有误，按照规程应由动力公司专业人员进行验电，但由于安全技术措施不落实，交由施工人员验电，施工人员对此变电所运行方式不了解，导致误验电，是事故发生的另一原因。

防范措施和教训：1、公司各单位安排施工作业时，必须制订严密的安全防护防范措施，每一项施工项目都必须经生产、安全及主管领导按规定进行审批后，方可进行作业，严禁无工作票，安全防范措施不落实的情况下，擅自安排施工作业。

2、公司各单位对外来施工队要加强管理，安排施工作业前，必须严格进行安全资质审核，未办理安全施工准入证的施工队，拒绝安排施工作业。

3、公司各单位强化职工的技术培训工作，掌握本岗位安全生产操作规程，全面提高职工的技术水平和技术素质，加强职工的责任心，提高职工的安全意识。

线路故障越级致6kV母线失电事故分析事件概述2014年8月11日，某110kV三降压站控制室照明灯灭，低压交流屏#1低压电源自动切换至#2低压电源供电，室内照明瞬间恢复。

后台监控机显示石灰窑开关变位闪烁，喇叭报警，同时发出6kV母联开关变位的声光报警，6kV I段母线各馈出线全部失电，负荷均降为零。

检查过程值班人员到6kV开关室对6kV I段母线设备进行全面检查，发现6kV 石灰窑线6307开关跳闸，保护装置显示速断保护动作，动作值57.83A, TA 变比为300/5，故障类型为AB；6kV母联开关6311跳闸，保护装置显示速断保护动作，动作值20.13A, TA变比为1 500/5，故障类型为AB；其它设备、馈出线未发现异常。

检修人员立即组织对6kV石灰窑线巡线，发现石灰窑线#15~#17线杆处B相导线遭雷击断线，被风刮在A相导线上，导致A, B两相短路，使6kV石灰窑线速断保护动作(速断保护定值为18A)，折合到一次侧动作电流为3470A，而6kV母联开关也同时发生速断保护动作(速断保护定值为20A)，动作一次电流为6039A。

将石灰窑线转检修，组织线路抢修，同时检查GkV I段母线各设备未发现异常，故障后38min恢复6kV I段母线及其它动力负荷的供电。

原因分析#2主变容量为10000kVA，#3主变原容量为6300kVA，均为热线单位提供动力负荷。

因变压器容量偏小，供电运行方式通常为2台主变分列运行，即#2主变供6kV I段母线、#3主变供6kV II段母线运行。

遇有电气清扫、故障等情况，由1台主变供6kV I、II段负荷运行，运行可靠性较低且不经济。

2014年4月，对#3主变实施扩容改造，扩容为31500kVA。

改造后，运行方式变为新#3主变供6kV II母线，并经6kV母联供6kV I段母线，#2主变热备运行至今。

根据故障现象，猜测6kV母联开关跳闸可能是石灰窑线保护TA过饱和越级造成的。

6千伏变电站设备事故现场处置方案1、事故特征1.1 6千伏变电站事故类别及征兆1.1.1 主变压器着火。

1.1.2 主变油位过高、过负荷时，温度信号光字牌亮、电铃响、继电器或记录按纽弹出、记忆灯亮。

预告定值为85度，规定温度极限为95度。

1.1.3 主变过流保护动作时过流信号记忆灯亮或记忆按纽弹出，事故信号喇叭响。

1.1.4 主变压器的渗漏油1.1.5 真空开关事故1.1.6 电压互感器事故1.1.6.1 高压保险熔断现象。

绝缘监视信号预告电铃响，接地光字牌亮，断相电压不相等，电压数值取决于熔丝断开的距离，该相电压为感应电压，另两相正常或略低，但变化不大。

1.1.6.2 低压保险熔断现象：无预告信号，电压表指示不正常，断相电压为零，另两相指示不变。

电度表、功率表、功率因数指示不正常。

1.1.7 雷击事故。

当变电站遭雷击后可能烧毁部分设备，也可能瞬间产生高电压。

1.1.8 隔离开关事故处理1.1.9 电容器事故处理1.1.10 系统接地事故处理2.应急组织与职责见综合预案3、应急处置3.1 主变压器着火油温过高、过负荷时应急处置3.1.1 首先解除音响恢复记忆信号，做好记录。

3.1.2 检查负荷情况，是否是负荷大，如是立即请示调度拉闸限电。

3.1.3 检查温度计本身是否正常，如是温度计指示偏高，应汇报等待检修、更换。

3.1.4 检查散热器阀是否打开，冷却装置是否正常。

3.1.5.检查油位是否上升，瓦斯继电器内是否有气体，变压器顶层油温最高允许温度95度，当顶层油温超过85度时，值班人员应立即报告调度及公司安全、生产部门，并做好停运所用变准备，当顶层油温超过95度时，立即停运所用变。

3.1.6 变压器正常负荷条件下，主变温度不正常并不断上升，且经检查证明温度计指示正常时，可以认为变压器发生内部故障，应立即将该变压器停运，同时上报调度及上级领导。

3.1.7 迅速切断变压器低、高压电源开关。

然后迅速向全站人员发出火警信号，通知站长及在站人员、119灭火。

检修作业时引起的三相短路事故报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!检修作业时引起的三相短路事故报告1. 引言在电力系统的日常运行和维护中，检修作业是确保系统安全可靠运行的重要环节。

Don't let yourself feel very comfortable, because you don't feel tired only when you go downstairs, and you don't need to step on the accelerator when you go downhill.简单易用轻享办公（页眉可删）五矿广场站6KV母线短路事故一、事故经过：2013年1月23日23时41分，广场站值班员郗某、王某、温某在主控室内听到6KV室内发出有类似爆炸的的声音，发现一高压柜柜前门有火焰冒出；提示 2#主变跳闸动作，经查看，馈井下峒底配电室618开关柜前门冒火，扑灭火后，确认全站6KV 系统失电； 620柜电流速断保护动作；断开6KV联络600开关后，恢复1#主变运行， 6KV I段母线恢复送电。

因停电时间已超过10分钟，要求井下撤人，断开井下电源，23时52分调度命令广场站拉开送井下617/618柜，命令排矸站断开送井下南翼采区612/613。

经郗某、王某检查，发现620柜后门底部因短路爆炸已吹破，并有猫的皮毛喷出。

接到命令后，郗某、王某按操作规定，打开618、620开关柜后门处理故障。

617、618隔断仅是一小块绝缘板，表面看617柜设备完好无异常，但因第一次失爆617柜绝缘已受到严重损坏，0时20分广场站6KV主母线北侧再次失爆，造成广场站6KV系统再次全站失电。

二、事故原因1、猫由电缆沟进入6KV电缆室，顺电缆室620电缆进入620开关负荷侧主母线腔内，导致广场站6KV主母线相间短路，全站6KV系统失电，是造成事故的直接原因。

2、各级管理人员检查落实工作不严不细，是造成事故的间接原因。

3、现场操作人员现场应变处置能力差，是造成事故的重要原因。

4、高压柜固有缺陷造成隐患扩大，而管理人员未及时发现，是造成事故的主要原因。

5、队组日常培训教育工作不到位，现场作业人员应急意识差，也是造成事故的重要原因。

Dianqi Gongcheng yu Zidonghua♦电气工程与自动化一起6kV厂用电母线PT保险熔断事故的原因分析及解决方案郑祥云王涧波陈宁(华电潍坊发电有限公司，山东潍坊261204)摘要：以某机组因一台磨煤机单相接地故障引起机组非停为例，分析了导致6(V厂用电母线PT三相保险熔断的原因。

通过查阅行业反措要求及相关规程，提出了解决方案，对6kV PT装置进行了改造。

改造完成后，没有发生过PT保险熔断事故，改造效果明显。

关键词：6(V厂用电；单相接地;PT保险熔断0引言一，6k V厂用电中性点不接地系统若发生单相接地故障，继续运行2h,只要求保护装置发出报警号，给运行一定的故障］，发生接地故障时，生3相电的过电，3.5倍［1］，造成系统绝缘损坏，还可能造成PT保险单相三相熔断，PT，机组的运行造成 ］1事故经过事故一台磨煤机单相接地故障，导致PT三相保险熔断，PT保护装置电压保护，母线的有，造成MFT、机组。

事故过:2018#04#28T19：17：00,2号发电机有功功率为261MW,无功功率为118.2Mvar，6kV IIA、IIB段由#2厂电。

19:18:03,2号机组DCS发出“6kV IIB段母线接地”报警；19:20:24,发出“6kV IIB段电断线”报警,6kV IIB厂用电装置,电关6204关合闸；19：20：27，发出“厂用6kV IIB故障号；19:20:27—19:20:30,6kV IIB段高压动力设备相继跳闸，DCS画面上6kV IIB段母线电压指示为零。

19:20:37,#2汽泵跳闸，触发RB,电泵联启成功；19:21:46,汽包水位为#300mm,三值保护，锅炉MFT、机组。

2检查情况6kV厂用电台A/A/A接线的分组电，一台Y/A/A接线的分组为用电电，为接地。

6kV厂用电系统接线1。

查(1)6kV IIB段母线PT—次保险三相熔断。

(2)6kV IIB母线PT柜电压I电压II段”保护动作，低电压I段动作值为70V、动作时间为0.5s,低电压II为45V为9s,实际 与：设置致。

Successfully tried since ancient times.整合汇编简单易用（页眉可删）
6kv断路器绝缘件湿污闪引起三相短
路
【事故经过】
1990年2月16日1时13分，上海某电厂厂用高压变压器3B在运行中突然爆炸起火，3号机发电机一变压器组大差动，厂用高压器3B重瓦斯等动作，机组解列，同时6kv3B段备用进线断路器过流和后加速动作，查出故障点为6kv3B段备用断路器下桩头三相因湿污闪对环氧拉杆沿面放电，引起厂用高压变压器3B爆炸，运行人员迅速排除故障，在事故发生31H后使3号机组恢复运行。

【事故损失】
少发电量507.92万kw.h，直接经济损失19万多元，3号机停运21H。

【事故原因】
1.厂用高压变压器3B爆炸原因为动稳定设计标准偏低，制造厂按一般配电变压器设计，短路阻抗也偏小（5.8%），不能承受实际短路电流冲击而引起爆炸。

2.6kv3B段备用断路器下桩头三相短路原因：该小车开关为北方某开关厂制造。

所用的小车环氧拉杆经中度所分析，表面漆膜易脱落，内部材料易吸潮，工艺粗糙，表面易积尘，受潮后发生沿面放电，引起短路故障。

【事故对策】
1.厂用高压变压器由制造厂重新设计制造。

2.kv小车开关污闪所措：环氧拉杆母线支持瓷瓶绝缘涂复市郊硅脂，通知制造厂改进绝缘件材料（开关厂已提出新的改进措施），电厂准备在大修中逐步更换。

3.进开关室通风，防止外界潮湿空气侵入，研究隔离措施和微正压防潮方案。

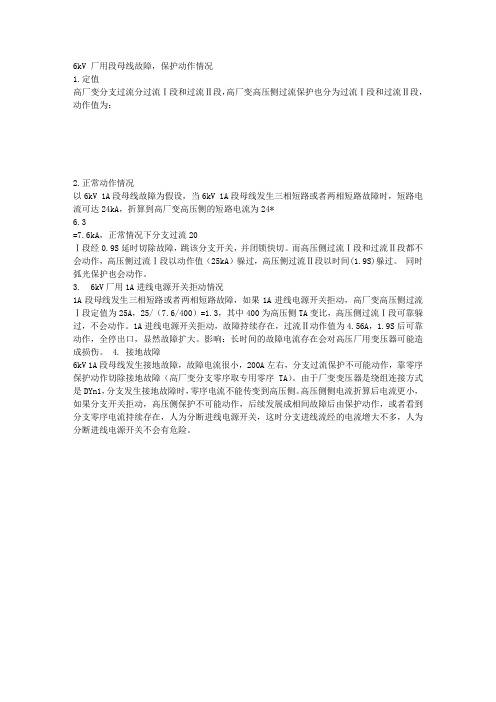

6kV 厂用段母线故障，保护动作情况
1.定值
高厂变分支过流分过流Ⅰ段和过流Ⅱ段，高厂变高压侧过流保护也分为过流Ⅰ段和过流Ⅱ段，动作值为：
2.正常动作情况
以6kV 1A段母线故障为假设，当6kV 1A段母线发生三相短路或者两相短路故障时，短路电流可达24kA，折算到高厂变高压侧的短路电流为24*
6.3
=7.6kA，正常情况下分支过流20
Ⅰ段经0.9S延时切除故障，跳该分支开关，并闭锁快切。

而高压侧过流Ⅰ段和过流Ⅱ段都不会动作，高压侧过流Ⅰ段以动作值（25kA）躲过，高压侧过流Ⅱ段以时间(1.9S)躲过。

同时弧光保护也会动作。

3. 6kV厂用1A进线电源开关拒动情况
1A段母线发生三相短路或者两相短路故障，如果1A进线电源开关拒动，高厂变高压侧过流Ⅰ段定值为25A，25/（7.6/400）=1.3，其中400为高压侧TA变比，高压侧过流Ⅰ段可靠躲过，不会动作。

1A进线电源开关拒动，故障持续存在，过流Ⅱ动作值为4.56A，1.9S后可靠动作，全停出口，显然故障扩大。

影响：长时间的故障电流存在会对高压厂用变压器可能造成损伤。

4. 接地故障
6kV 1A段母线发生接地故障，故障电流很小，200A左右，分支过流保护不可能动作，靠零序保护动作切除接地故障（高厂变分支零序取专用零序TA）。

由于厂变变压器是绕组连接方式是DYn1，分支发生接地故障时，零序电流不能传变到高压侧。

高压侧侧电流折算后电流更小，如果分支开关拒动，高压侧保护不可能动作，后续发展成相间故障后由保护动作，或者看到分支零序电流持续存在，人为分断进线电源开关，这时分支进线流经的电流增大不多，人为分断进线电源开关不会有危险。

一起6kV断路器短路故障的原因分析及处理〔摘要〕本文通过一起6kV母线上的断路器铜排接触面不良引发6kV母线短路造成的跳闸，从而导致了#5机厂用6kV B段母线供电中断的事例，经过对事故进行分析，采取了有效的整改措施，来提高整个机组的安全系数。

〔关键词〕三相短路；弧光保护；接触不良；铜排一、事件经过2020年9月3日，C厂#5号机组带190MW负荷运行，6kV储能进线C675开关接在#5机组6kV B段母线运行，带储能二期系统进行1.1倍额定电流充电试验，电流635A，充电2分钟后。

于下午17点46分59秒，#5机6kV B段发生单相接地转三相短路故障，一次最大故障电流23.775kA。

#5机6kV B段母线弧光保护动作跳#5机6kV B段进线6252开关，同时闭锁#5机6kV B段快切，#5机6kV B段失压，#5机脱硫6kV失压自动切换至#6机运行。

#5炉MFT保护动作，机组负荷由190MW降至33MW，按MFT灭火不跳机处理，逐步恢复负荷。

二、检查情况（一）保护动作情况因#5机故障录波器未接入对时系统，分析报告采用#5机ECMS系统时间。

#5机故障录波器时间比#5机ECMS系统约快12秒。

2020年9月3日下午17点46分53秒，#5机故障录波器#5机6kV B段母线压突变量第一次启动，持续约180ms后电压恢复正常，根据波形分析为C相接地故障。

由于高厂变分支过流I段时间定值为0.5s，高厂变分支零序过流I段时间为1.5s，故障持续时间未达到保护定值，高厂变分支后备保护正确不动作。

2020年9月3日下午17点46分59秒，#5机故障录波器#5机6kV B段母线压突变量第二次启动，故障持续时间约185ms。

根据波形特征，故障由C相接地发展成三相短路。

由于故障持续时间未达到保护定值，高厂变分支后备保护正确不动作。

根据ECMS系统历史记录，17点47分00秒，#5机6kV B段母线弧光保护动作。

第40卷第4期水电姑机电技求V〇1.40 No.42017 年 4 月Mechanical & Electrical Technique of Hydropower Station Apr.2017 29二滩水电站6 kV母线三相电压不平衡分析及应对措施刘元收，甘成勇，梁浩，王伟，刘和咏(二滩水力发电厂，四川攀枝花617100)摘要:介绍一起典型的大型水电站在机组正常运行期间，监控系统上多次出现2号机组故障录波触发的报警，现 场检查时发现厂用电电压不平衡造成该报警信号。

现场对出现的602M P T发生三相电压不平衡造成故障录波装置 频繁触发的事件进行了深入的分析,确定了 602 M发生的电压三相不平衡即为A相间歇性虚幻接地造成的，并对 发生间歇性虚幻接地的原因进行了深入讨论。

最终，根据发生原因采取了相应的改进措施以应对该现象，保障厂用 电的安全运行。

关键词:故障录波;厂用电;不平衡;措施中图分类号:TM645.1+1 文献标识码:BD01：10.13599/ki.l l-5130.2017.04.0081概述二滩电站机变系统为发电机-变压器单元接 线。

厂用电系统采用6kV、400V两级电压供电，由厂内厂用电系统和厂外厂用电系统两部分组成,6 k V系统由601M~ 606M及其二次设备组成,其主电 源分别取自厂高变21B~26B低压侧，取自三滩变 电站的1号施工电源(滩21线)连接至6 k V601M，取自三滩变电站的2号施工电源(滩6线)连接至6 kV606M，这两路施工电源作为电站备用电源。

接线 方式为单母线分段接线，母线间均有联络开关和刀 闸,并配有可靠的备自投装置。

在2016年9月23日~10月16日期间,CCS多 次发“二号机故障录波器触发”报警信号，现场检查 为“厂高变低压侧开口三角形电压UL有效值高越 限启动”信号。

故障录波装置[1-2]显示为:厂用变低压 侧二次电压B相降低10 V左右,C相升高10 V左 右,A相基本没变，零序电压20 V左右。

金陵电厂“3.31”6kV开关短路人身伤亡事故情况通报3月31日23点23分，金陵电厂运行四值在进行“#1炉磨煤机E开关61A20由冷备用转热备用”操作中，开关进线侧发生三相短路，造成在现场的三名电厂运行人员电弧灼伤及1号机组停运。

其中一名人员经抢救医治无效于4月2日死亡。

一、事故经过：3月28日，根据工作安排，电厂设备部安排上海检修公司金陵项目部（负责金陵电厂日常检修及维护工作）对#1炉D、E、F磨煤机6kV真空接触器断口进行耐压试验，高压试验人员由上海检修公司本部派出。

3月28日17点20分，根据工作程序，运行一值办理#1炉D、E、F磨煤机6kV开关的绝缘预试外包电气检修工作票（工作票编号：WD2012030055），工作内容：燃煤#1炉磨煤机D、磨煤机E、磨煤机F断口耐压试验；工作负责人：颜振（上海检修公司）；工作联系人：王泉兴（金陵电厂）；开关试验工作人员：许磊、韩韶华、李爽（上海检修公司）。

18点18分，电气检修工作票安全措施由运行人员执行完毕。

18点18分开始，颜振、李爽（上海检修公司）先将#1炉D、F 磨煤机开关（中臵式FC开关）由仓内试验位臵移至开关小车上，高压试验期间由颜振监护，韩韶华作为试验负责人，许磊负责试验操作。

高压试验前，许磊先将被试验开关的进线、出线侧三相触头用专用短接线短接，高压试验结束后，许磊拆除装设的专用短接线，韩韶华检查和确认试验接线拆除后，颜振、李爽将#1炉D、F磨煤机FC开关由小车推至仓内试验位臵。

在完成#1炉D、F磨煤机FC开关试验工作后，颜振、李爽将#1炉磨煤机E开关61A20由仓内试验位臵移至开关小车上，高压试验前，许磊将61A20开关的进线、出线侧三相用专用短接线短接，高压试验结束后，许磊仅拆除了61A20开关出线侧三相触头上的短接线，未将装设在61A20开关进线侧三相熔断器上的试验短接线拆除，试验负责人韩韶华也未能检查出试验短路线未全部拆除的情况，随后，颜振、李爽将带短路线的61A20开关推至仓内试验位臵。

由于保险故障而引起的三相短路原因分析
一、事故发生经过
380V段失电，所有动力停运。

立即派电工到就地检查6kv高压开关正常，380V工作进线开关掉闸。

二、事故处理经过：
对母线上各分路检查发现：罗茨风机开关放炮。

拉开6KV开关及380V段前后分段刀闸，合上6KV开关，380V后半段恢复送电，开启相关设备。

将故障点罗茨风机开关隔离，测前半段母线绝缘良好，用6KV开关对其充电良好后，恢复380V段正常运行方式。

开始处理罗茨风机开关柜故障。

罗茨风机开关放炮电气处理好，送电开试良好。

三、事故原因分析：
在将罗茨风机开关运回车间后，经过仔细检查，发现短路点在三相保险的电源侧，罗茨风机开关柜内及抽屉内没有发现有异物脱落或小动物造成短路，发现A相保险电源侧朝向B相保险电源侧的部位存在着一个裂口，通过对保险的解体发现，A相保险片只有一个断点，B、C相保险已经断为五节，分析认为：由于保险质量的问题，在设备运行中，A相保险熔断，但是熔断后，由于断开距离不够，设备依然在运行，在A相保险端口间发生拉弧现象，由于弧光能量较大，将保险电源侧的崩开，弧光喷出后将三相短路，由于在短路点在电源侧，仅靠开关本身的保险不能断开故障点，只能依靠上一级开关断开故障点，因此380V段工作进线开关掉闸属于正确动作。

3、事件暴露的问题及今后采取的措施和对策：
3.1对于开关柜的保险重视程度不够，在以后的设备检修中，对保险进行细致检查，必要时有运行人员更换运行时间较长的保险，防止再次发生此类情况。

6KV母线失电事故处理1、事故前运行方式：机组各系统运行正常，辅机为正常运行方式，厂用电系统为正常运行方式。

2、故障有：1、FB组故障，开关掉闸，备用电源未投入；2、母线负荷故障，开关拒动造成保护越级掉闸，备用电源未投或投入复掉；3、母线故障，保护动作，备用电源未投或投入复掉。

3、事故预案原则：6KV母线失电事故处理预案1、6KVA段母线失电，不能盲目合6KVA段工作及备用开关。

2、6KVA段母线失电，如果主机保护跳闸，则按停机处理，确保设备安全停运。

3、6KVA段母线失电，如果主机未跳闸，则尽可能维持机组运行，判明6KVA段失电原因，联系检处理。

恢复无故障母线及负荷运行。

4、厂用6Kv 1A、1B全部中断现象：1、事故音响器响，DCS系统及厂用电管理机同时报警。

2、锅炉MFT，汽机跳闸，发电机解列灭磁。

3、厂用电母线电压降到零，无保安电源的交流电机均跳闸。

4、所有运行的交流电动机均跳闸停运，各电动机电流指示回零。

5、汽温、汽压、真空迅速下降。

5、厂用电全部中断的原因：厂用电6KVIA、6KVIB工作电源进线开关(1BBAO2AA000)( 1BBBO2AA000)事故跳闸，备用电源进线开关(1BBAO4AA000)( 1BBBO4AA000)未自投或自投不成功。

6、厂用电全部中断的处理：1、厂用电全部中断按照不破坏真空停机处理。

2、首先确认主机直流油泵、空侧直流油泵及氢侧直流油泵自启动，注意各瓦温的温升变化。

监视机组氢压，并检查密封油系统差压阀，跟踪正常。

3、确认直流系统由蓄电池带正常。

4、确认UPS切换至直流电源正常。

5、厂用电中断后，应清除掉闸设备的自启动指令，并将设备联锁切除。

6、值长通知外围将掉闸设备的自启动指令清除，倒由临机带。

7、确认柴油发电机自启动，否则手动启动柴油发电机，首先恢复保安段带电。

8、保安段带电后，启主机交流润滑油泵、空侧密封油交流油泵，停直流油泵，启各辅机油泵；UPS，直流切换为正常方式运行。

野蛮操作开关，导致三相短路事故分析事故经过6 月 22 日下午 14 时 10 分至 15 时 30 分，6 号 PA 皮带开关拉检修位置，检修人员对该开关拉闸失灵的缺陷进行处理。

15 时30 分，检修工作终结。

15 时 55 分，张XX、袁XX按操作票开始操作，检查开关在断开位置后，把小车开关推至试验位置，打开帘板，将小车开关推向运行位置，在开关接近运行位置时，小车开关处于运行位置的定位杆不能落入孔内。

张XX将开关重新拉到试验位置，并将帘板关上。

15 时 58 分，张XX进行第二次操作，打开帘板，将小车开关推向运行位置，开关在行进过程中发生短路，短路产生的弧光将人灼伤。

同时 6kV 公用动力中心进线开关的继电保护动作，造成6kV.380V 两公用动力中心断电，因 6kV 公用动力中心电源取自6kV 工作动力中心 B 段，短路时造成 6kV.380V 工作动力电压波动，锅炉控制中心（电源取自 380V 工作动力中心）电压瞬间下降，使燃烧器冷却风机、磨煤机密封风机、清扫风机、给煤机和辅机等低压释放，导致磨煤机掉闸，同时 1 号、2 号空预器掉闸，锅炉 MFT 动作，机组掉闸。

经开关解体检查发现，静触头金属帘板没有全部打开。

原因分析1.开关送电操作时，金属帘板没有全部打开，开关柜五防装置失去应有的强制保护功能，手车接近6kV 母线静触头时，动触头导电杆与帘板绝缘距离不够，发生三相短路。

是本次事故的直接原因和主要原因。

2.KYN3—10型开关柜静触头帘板为金属板材，尚未完全打开时，对可能进入的手车不但不能起到阻止作用，反而会造成手车室短路，是造成此次事故的原因之一。

3.操作人员对开关机械闭锁的原理和结构不清楚，虽然懂得操作程序，但对每一项操作的到位标准不清楚，没有认真检查帘板是否完全打开，是造成本次事故的间接原因。

4.操作人员实际工作经验不足，对开关已经出现的行走不畅缺陷没有进行全面检查、分析，没有向主岗和值长及时反映操作中出现的问题，而是继续进行重复性操作，是本次事故的间接原因。
