配电网管理系统.共93页
- 格式:ppt
- 大小:8.79 MB
- 文档页数:93
配电网信息采集与监控系统(主站部分)
1、设备管理与GIS主站
(1)设备档案
(2)设备新装、变更、投运与退出
(3)配网接线图
(4)设备检修管理
(5)自动化设备维护管理
(6)GIS运行维护管理
(7)车辆定位
(8)巡检、报修、应急作业现场可视定位
2、运行方式管理
(1)倒闸操作
(2)停电(检修)计划、临检计划
(3)故障应急抢修
(4)95598故障报修
(5)供电可靠性统计
3、信息统计分析与稽查管理
(1)配变信息集抄
(2)线损实时计算与分析
(3)无功优化
(4)配变运行分析
(5)电压合格率统计与分析
(6)配网信息综合统计、报表系统
(7)信息稽查检测
4、辅助决策分析与WAB管理
(1)配网工作日志
(2)异常信息比对分析
(3)异常应对措施(指令、反馈、效果、总结)(4)WAB发布(日、周、月)。

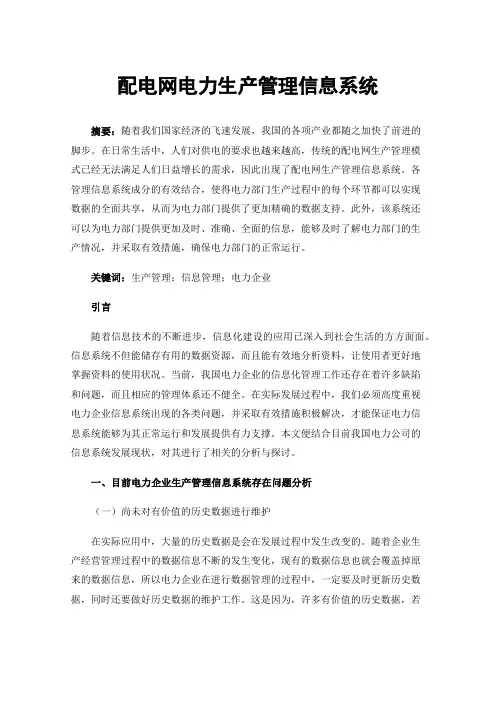

配电网电力生产管理信息系统摘要:随着我们国家经济的飞速发展,我国的各项产业都随之加快了前进的脚步。
在日常生活中,人们对供电的要求也越来越高,传统的配电网生产管理模式已经无法满足人们日益增长的需求,因此出现了配电网生产管理信息系统。
各管理信息系统成分的有效结合,使得电力部门生产过程中的每个环节都可以实现数据的全面共享,从而为电力部门提供了更加精确的数据支持。
此外,该系统还可以为电力部门提供更加及时、准确、全面的信息,能够及时了解电力部门的生产情况,并采取有效措施,确保电力部门的正常运行。
关键词:生产管理;信息管理;电力企业引言随着信息技术的不断进步,信息化建设的应用已深入到社会生活的方方面面。
信息系统不但能储存有用的数据资源,而且能有效地分析资料,让使用者更好地掌握资料的使用状况。
当前,我国电力企业的信息化管理工作还存在着许多缺陷和问题,而且相应的管理体系还不健全。
在实际发展过程中,我们必须高度重视电力企业信息系统出现的各类问题,并采取有效措施积极解决,才能保证电力信息系统能够为其正常运行和发展提供有力支撑。
本文便结合目前我国电力公司的信息系统发展现状,对其进行了相关的分析与探讨。
一、目前电力企业生产管理信息系统存在问题分析(一)尚未对有价值的历史数据进行维护在实际应用中,大量的历史数据是会在发展过程中发生改变的。
随着企业生产经营管理过程中的数据信息不断的发生变化,现有的数据信息也就会覆盖掉原来的数据信息,所以电力企业在进行数据管理的过程中,一定要及时更新历史数据,同时还要做好历史数据的维护工作。
这是因为,许多有价值的历史数据,若不加以及时的维护,将会导致对该体系产生错误理解,而无法准确地反映出该体系的实际应用状况。
(二)尚未对系统设置进行灵活性的优化目前,大部分的电力公司信息管理系统都采用了查询的方法。
该方法有两种类型:免费查询和格式查询。
在我们进行查询时会用到很多表格,但是,因为目前系统在设计的时候存在着一些缺陷尚未完善,这就造成了我们在查询的时候无法很好的达到自己的工作指标,从而给工作造成了很大的困难。

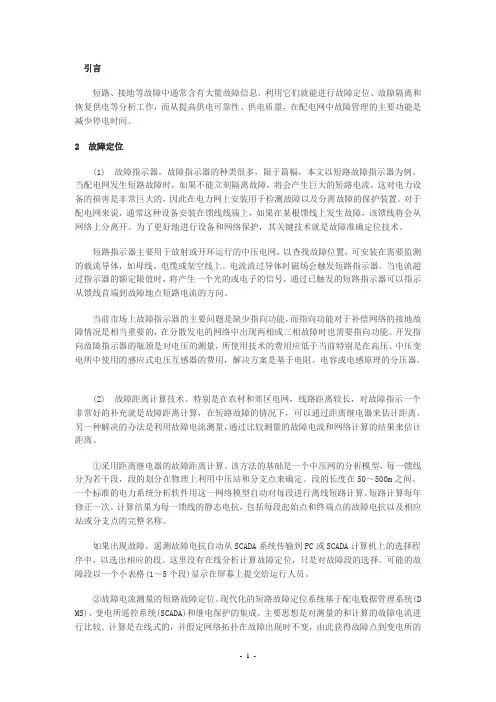

引言短路、接地等故障中通常含有大量故障信息,利用它们就能进行故障定位、故障隔离和恢复供电等分析工作,而从提高供电可靠性、供电质量,在配电网中故障管理的主要功能是减少停电时间。
2 故障定位(1) 故障指示器。
故障指示器的种类很多,限于篇幅,本文以短路故障指示器为例。
当配电网发生短路故障时,如果不能立刻隔离故障,将会产生巨大的短路电流,这对电力设备的损害是非常巨大的,因此在电力网上安装用于检测故障以及分离故障的保护装置。
对于配电网来说,通常这种设备安装在馈线线端上,如果在某根馈线上发生故障,该馈线将会从网络上分离开。
为了更好地进行设备和网络保护,其关键技术就是故障准确定位技术。
短路指示器主要用于放射或开环运行的中压电网,以查找故障位置,可安装在需要监测的载流导体,如母线、电缆或架空线上。
电流流过导体时磁场会触发短路指示器。
当电流超过指示器的额定限值时,将产生一个光的或电子的信号,通过已触发的短路指示器可以指示从馈线首端到故障地点短路电流的方向。
当前市场上故障指示器的主要问题是缺少指向功能,而指向功能对于补偿网络的接地故障情况是相当重要的,在分散发电的网络中出现两相或三相故障时也需要指向功能。
开发指向故障指示器的瓶颈是对电压的测量,所使用技术的费用应低于当前特别是在高压、中压变电所中使用的感应式电压互感器的费用,解决方案是基于电阻、电容或电感原理的分压器。
(2) 故障距离计算技术。
特别是在农村和郊区电网,线路距离较长,对故障指示一个非常好的补充就是故障距离计算,在短路故障的情况下,可以通过距离继电器来估计距离。
另一种解决的办法是利用故障电流测量,通过比较测量的故障电流和网络计算的结果来估计距离。
①采用距离继电器的故障距离计算。
该方法的基础是一个中压网的分析模型,每一馈线分为若干段,段的划分在物理上利用中压站和分支点来确定。
段的长度在50~500m之间。
一个标准的电力系统分析软件用这一网络模型自动对每段进行离线短路计算。

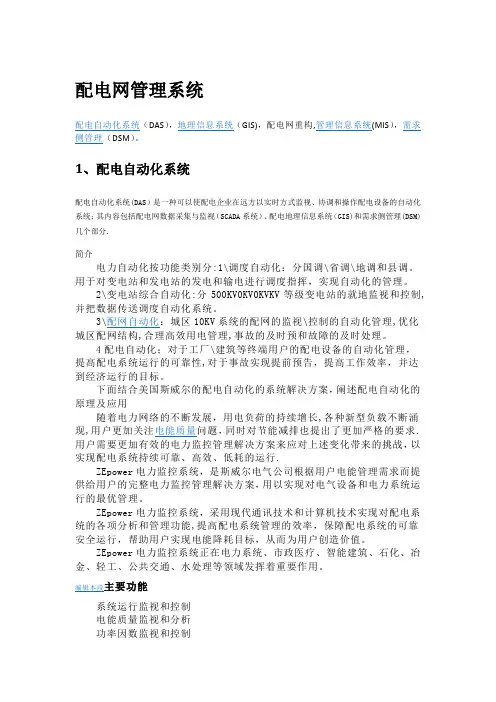

配电网管理系统配电自动化系统(DAS),地理信息系统(GIS),配电网重构,管理信息系统(MIS),需求侧管理(DSM)。
1、配电自动化系统配电自动化系统(DAS)是一种可以使配电企业在远方以实时方式监视、协调和操作配电设备的自动化系统;其内容包括配电网数据采集与监视(SCADA系统)、配电地理信息系统(GIS)和需求侧管理(DSM)几个部分.简介电力自动化按功能类别分:1\调度自动化:分国调\省调\地调和县调。
用于对变电站和发电站的发电和输电进行调度指挥,实现自动化的管理。
2\变电站综合自动化:分500KV0KV0KVKV等级变电站的就地监视和控制,并把数据传送调度自动化系统。
3\配网自动化:城区10KV系统的配网的监视\控制的自动化管理,优化城区配网结构,合理高效用电管理,事故的及时预和故障的及时处理。
4配电自动化;对于工厂\建筑等终端用户的配电设备的自动化管理,提高配电系统运行的可靠性,对于事故实现提前预告,提高工作效率,并达到经济运行的目标。
下面结合美国斯威尔的配电自动化的系统解决方案,阐述配电自动化的原理及应用随着电力网络的不断发展,用电负荷的持续增长,各种新型负载不断涌现,用户更加关注电能质量问题,同时对节能减排也提出了更加严格的要求.用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战,以实现配电系统持续可靠、高效、低耗的运行.ZEpower电力监控系统,是斯威尔电气公司根据用户电能管理需求而提供给用户的完整电力监控管理解决方案,用以实现对电气设备和电力系统运行的最优管理。
ZEpower电力监控系统,采用现代通讯技术和计算机技术实现对配电系统的各项分析和管理功能,提高配电系统管理的效率,保障配电系统的可靠安全运行,帮助用户实现电能降耗目标,从而为用户创造价值。
ZEpower电力监控系统正在电力系统、市政医疗、智能建筑、石化、冶金、轻工、公共交通、水处理等领域发挥着重要作用。
