GM15kV可调高压数字兆欧表

高压数字兆欧表高压数字兆欧表是一种广泛应用于电力系统中的电气测量仪器，其测量范围高达数百兆欧姆，通常用于检测高压设备的电绝缘状态。

下面是对高压数字兆欧表的具体介绍：一、高压数字兆欧表的使用场合高压数字兆欧表主要适用于变压器、油浸电容器、断路器、电缆等高压电气设备的绝缘状态检测。

通过测量设备绝缘电阻，可以判断设备是否存在漏电现象，从而及时排除电气隐患。

二、高压数字兆欧表的主要特点1. 高精度：高压数字兆欧表采用先进的数字化技术，测量精度高达0.5%。

2. 大测量范围：高压数字兆欧表的测量范围广泛，可测量绝缘电阻高达数百兆欧姆。

3. 快速响应：高压数字兆欧表的响应速度快，可满足工业现场快速检测的需求。

4. 易于操作：高压数字兆欧表界面简洁明了，操作方便，即使没有专业知识的人也能轻松上手。

5. 多种测量模式：高压数字兆欧表支持多种测量模式，如定时测量、电压升降测量、恒比测量等。

三、高压数字兆欧表的使用方法1. 连接：在使用高压数字兆欧表前，需要将测试线分别连接到测试设备的高、低电压端口，并将测量结果显示屏连接到测试设备的显示器上。

2. 清零：在进行测量前，需要先将高压数字兆欧表清零，确保精度和准确性。

3. 测量：将高压数字兆欧表置于测量模式后，调整合适的测试电压并按下“开始”键进行测试，测量完成后，显示器将显示测试结果。

四、高压数字兆欧表的维护保养高压数字兆欧表需要进行定期的校正和维护，保持精度和准确度。

在使用过程中，需要定期检查电源及电线的安全性，确保设备的安全可靠。

同时，需要及时更换失效的探头和电线，避免误差和故障的发生。

以上就是对高压数字兆欧表的详细介绍，希望能对您工作中的绝缘检测有所帮助。

2500v数字兆欧表使用方法一、仪器概述1. 2500v数字兆欧表是一种用于测量电气设备绝缘电阻的仪器，能够提供高压测试，并具有数字显示功能。

2. 该仪器广泛应用于电力、通信、电机制造等行业，用于检测绝缘电阻是否符合要求。

3. 2500v数字兆欧表具有高精度、稳定性好、使用方便等特点，是专业工程师在绝缘测试中的必备工具。

二、使用方法1. 开机准备1.1 插上电源线并接通电源，待仪器显示屏亮起。

1.2 检查仪器各部件是否完好，确保连接正确。

1.3 确认测试电压为2500v，并将测试电极连接好。

2. 测试准备2.1 将兆欧表测试引线连接至待测设备的绝缘部位。

2.2 确保测试区域没有人员，以免发生意外。

3. 进行测试3.1 调节仪器至测试模式，并设置测试时间。

3.2 按下开始测试按钮，仪器开始进行绝缘电阻测试。

3.3 等待测试完成，仪器会显示绝缘电阻数值。

4. 测试结果4.1 检查显示屏的数值，确保绝缘电阻符合要求。

4.2 如测试结果不符合要求，应及时进行维修或更换设备。

5. 关机操作5.1 测试结束后，按下关机按钮，将仪器断电。

5.2 拔掉电源线，确保仪器处于安全状态。

三、注意事项1. 在进行高压测试前，应先进行漏电流测试，确保待测设备没有漏电现象。

2. 确保测试环境干燥，避免因潮湿引起误差。

3. 使用前应检查测试引线是否破损，以免因引线故障导致测试失败。

4. 长时间不使用时，应存放在干燥通风处，避免灰尘进入影响仪器性能。

四、结语2500v数字兆欧表作为一种专业的绝缘测试仪器，使用方法相对较为简单，但在实际操作中仍需注意安全与细节。

希望以上使用方法能为您在工作中带来一些帮助，当然，在实际操作中应严格按照仪器说明书操作，确保测试结果的准确性。

在实际使用2500v数字兆欧表进行绝缘电阻测试时，还需要注意以下几点：1. 第一次使用时，应该先检查仪器的外部是否有损坏，如有损坏应该先进行修理再使用。

2. 在连接测试设备时，应该确保测试引线的连接牢固，并且测试电极接触良好，以避免因为连接不良而导致测试结果不准确。

HZ-5kV 可调高压数字兆欧表随着我国电力工业的快速发展，电器预防性实验是保障电力系统安全运行和维护工作中的一个重要环节，绝缘诊断是检测电气设备绝缘或故障的重要手段。

目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。

这就需要绝缘电阻测试仪本具有容量大、抗干扰能力强、便于携带等特点。

为此我公司针对高压变电站、发电厂等强干扰现场下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试专门设计研发了本系仪表。

本系仪表结合了模拟电路、数字电路、机械操作各自的优势，在输出电压、输出电流、测量范围、测量精度、抗干扰能力上取得了国内领先的地位。

可调高压数字兆欧表执行标准标准名称序号1DL/T845.1-2004 电阻测量装置通用技术条件/电子式绝缘电阻表2DL/T474.1-2006 现场绝缘试验实施导则/绝缘电阻、吸收比和极化指数试验可调高压数字兆欧表性能特点1. 抗干扰能力强：抗电场感应干扰能力达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。

2. 短路电流大：短路电流典型值10mA，适应大容量、大电感的测试。

3. 电阻测量范围宽广：测量范围从0.01MΩ～1999GΩ，读数准确、分辨力高。

4. 高压输出范围宽广：可选择0.1kV、0.25kV、0.5kV、1kV、2.5kV、5kV，也可从0V平滑调节到需要的电压。

5. 声光提醒：具有计时报时功能，提醒使用者记录分析被测量对象的吸收比和极化指数。

6. 高品质：关键部件全部采用进口元件，保证测量精度准确。

7. 使用方便：采用一体式机箱，体积小、重量轻、便于携带。

8. 外观精美：采用坚固且磨性强的材料，使仪器的整体质感和使用寿命更长。

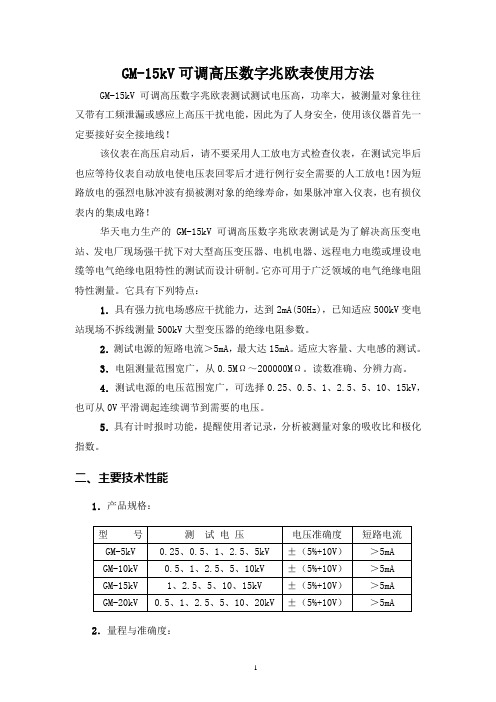

GM-15kV可调高压数字兆欧表使用方法GM-15kV可调高压数字兆欧表测试测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！华天电力生产的GM-15kV可调高压数字兆欧表测试是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。

它亦可用于广泛领域的电气绝缘电阻特性测量。

它具有下列特点：1．具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。

2．测试电源的短路电流＞5mA，最大达15mA。

适应大容量、大电感的测试。

3．电阻测量范围宽广，从0.5MΩ～200000MΩ。

读数准确、分辨力高。

4．测试电源的电压范围宽广，可选择0.25、0.5、1、2.5、5、10、15kV，也可从0V平滑调起连续调节到需要的电压。

5．具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。

二、主要技术性能GΩ量程定标电压为2.5kV。

**--2000 GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用。

3．抗电场干扰能力：2mA(50Hz)。

4．报时、报警功能：秒表显示最大值为19分59秒。

20分钟一循环。

声响报点为15秒、60秒、每分钟。

到点报短促声响，电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警。

5．显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间。

6．供电:由内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。

数字兆欧表的功能特点介绍随着科学技术的不断发展，测试仪器的更新换代是不可避免的。

其中，数字兆欧表是电气测试领域中的一种新型仪器，其具有高精度、高速度、高可靠性、高灵敏度等优点。

它可以用于一般绝缘性能测试和高压绝缘性能测试，被广泛用于电力、石化、冶金、化工等行业。

本文将介绍数字兆欧表的功能特点。

1. 测量范围广数字兆欧表可以测量很广泛的电阻值，包括1兆欧到50兆欧的电阻值范围，一些型号的数字兆欧表还可以测量更高的电阻值，从而满足各种测试需求。

2. 高精度测量数字兆欧表的精度相对较高，通常可以达到0.5% ~ 2.0%。

这种高精度测量可以大大缩短测试时间，提高测试结果的准确性，减少误差。

3. 实现自动校准数字兆欧表内部集成了自动校准功能，通过内部校准程序，可以自动校准并校正偏差。

这个功能可以实现每次测量前的自动检测，保证测量值的稳定和准确。

4. 灵敏度高数字兆欧表具有高灵敏度。

在数值树最小时，其分辨率可以达到0.01兆欧，而且能够自动调整测量范围，大大提高测试的精确度。

此外，在测试如电缆、变压器、电力设备等大型电气设备的特性时，数字兆欧表的高灵敏度可以减少对元器件的负担，从而提高测量的准确性，延长元器件的使用寿命。

5. 稳定可靠数字兆欧表采用数字技术控制，使得仪器的性能非常稳定。

同时，其独特的绝缘保护技术和相对较高的内部抗干扰能力，大大提高了数字兆欧表的安全性和稳定性。

6. 多功能应用数字兆欧表不仅可以用于电气测试的各种基本测量，如电阻测量、电容测试、电压测量等，还可以进行多种高级测试，如绝缘电阻测试、功率测试、彩屏触摸等多种功能应用。

此外，大部分数字兆欧表还支持电脑通讯、数据存储、数据传输等功能，为用户提供了便捷和快捷的操作体验和高效率的工作模式。

结论以上就是数字兆欧表的几个常见功能特点。

通过分析这些特点，可以看出数字兆欧表具有高精度、高灵敏度、高可靠性、多功能应用等诸多优势。

相信这些特点将会让数字兆欧表在电气测试领域得到更广泛的应用。

数字兆欧表使用方法一、什么是数字兆欧表数字兆欧表，也称为绝缘电阻测试仪，是一种用于测量电气设备或电线电缆绝缘电阻的仪器。

它能够快速准确地检测绝缘电阻的大小，以确保电气设备的安全性和可靠性。

二、数字兆欧表的使用前准备在使用数字兆欧表之前，需要进行一些准备工作，以确保测试的准确性和安全性。

1. 检查仪器：确保数字兆欧表处于正常工作状态，无损坏或故障。

2. 清洁被测物体：清除被测物体表面的杂质和污垢，以确保测量结果的准确性。

3. 断电：在进行绝缘电阻测试之前，确保被测设备已经断电，并且与电源完全隔离，以避免电击事故发生。

三、数字兆欧表的使用步骤1. 连接电源：将数字兆欧表的电源线与电源插座连接，并确保仪器的电源开关处于关闭状态。

2. 选择测量范围：根据被测物体的绝缘电阻范围，选择合适的测量范围。

通常，数字兆欧表提供多个测量范围可供选择。

3. 连接测试线：将数字兆欧表的测试线（一般为红色和黑色）分别连接到被测物体的测试端口上。

红色线连接正极，黑色线连接负极。

4. 打开电源：打开数字兆欧表的电源开关，仪器即可开始工作。

此时，数字兆欧表会显示电阻值或绝缘电阻的测量结果。

5. 进行测量：根据数字兆欧表的显示，可以判断被测物体的绝缘电阻是否正常。

如果显示的数值超出了设定的安全范围，说明被测物体存在绝缘故障。

6. 记录测量结果：在进行测量的同时，应当记录下测量结果，以备后续分析和比对。

四、注意事项在使用数字兆欧表时，需要注意以下事项，以确保测试的准确性和安全性。

1. 避免高电压：在进行绝缘电阻测试时，应避免使用高电压，以免对被测物体造成损坏或电击伤害。

2. 防止短路：在连接测试线时，应确保测试线之间没有短路，以免影响测量结果或对仪器造成损坏。

3. 注意温度：在进行绝缘电阻测试时，应注意被测物体的温度。

高温环境可能导致绝缘电阻降低，影响测试结果的准确性。

4. 避免干扰：在进行绝缘电阻测试时，应避免外部电磁场或干扰物的影响，以免对测试结果产生干扰或误差。

GM-15kV可调高压数字兆欧表使用方法GM-15kV可调高压数字兆欧表测试测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！华天电力生产的GM-15kV可调高压数字兆欧表测试是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。

它亦可用于广泛领域的电气绝缘电阻特性测量。

它具有下列特点：1．具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。

2．测试电源的短路电流＞5mA，最大达15mA。

适应大容量、大电感的测试。

3．电阻测量范围宽广，从0.5MΩ～200000MΩ。

读数准确、分辨力高。

4．测试电源的电压范围宽广，可选择0.25、0.5、1、2.5、5、10、15kV，也可从0V平滑调起连续调节到需要的电压。

5．具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。

二、主要技术性能1．产品规格：2．量程与准确度：GΩ量程定标电压为2.5kV。

**--2000 GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用。

3．抗电场干扰能力：2mA(50Hz)。

4．报时、报警功能：秒表显示最大值为19分59秒。

20分钟一循环。

声响报点为15秒、60秒、每分钟。

到点报短促声响，电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警。

5．显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间。

6．供电:由内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。

GM-15kv可调高压数字兆欧表GM-15kv可调高压数字兆欧表故障排除
故障排除及其它
1. 仪表现象与故障排除方法
GM-15kv
2. 仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。

3. 电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配入时，重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池需充满才能安装到兆欧表内。

九、装箱清单
1
仪器主机1台
.
2
高压电缆1根
.
3
连接线2根
.
4
参考电阻（1GΩ）1只
.
5AC220V电源线1根
GM-15kv可调高压数字兆欧表.
6
使用说明书1本
.
7
检验报告1份
.
8
合格证1张
.
十、附图
变电站变压器、电缆的绝缘电阻测量接线图：
GM-15kv可调高压数字兆欧表
GM-15kv可调高压数字兆欧表。

高压数字兆欧表的使用如何高压数字兆欧表是一种用于测试绝缘电阻的仪器，通常使用在高压、高电压等场合。

在本文中，我们将介绍高压数字兆欧表的基本原理、测量方法和注意事项。

基本原理高压数字兆欧表是基于绝缘电阻测试的原理工作的，主要使用高压来测定被测试物体的绝缘电阻值。

测试时，高压数字兆欧表会产生一定的电压，将被测试物体的两个极端连接到数字兆欧表上，此时测试仪器将显示被测试物体的绝缘电阻值。

测量方法使用高压数字兆欧表进行测试之前，需要准备一些必要的工作。

首先需要确认测试仪器是否正常启动，检查绝缘电阻测试所需的高压是否已经调整到正确的值。

在准备工作完成之后，我们可以开始进行测试：1.连接电源：将高压数字兆欧表连接到电源上，并开启开关。

此时测试仪器将进行自检，并在屏幕上显示测试参数。

2.调整测试设置：根据被测试物体的实际情况，调整高压数字兆欧表的测试设置，包括测试电压、电流和测试时间等参数。

3.连接测试物体：将被测试物体的两个极端分别连接到高压数字兆欧表的测试头上，确认连接准确无误，未连接其它外部设备。

4.进行测试：按照设定的测试参数，开始进行测试。

测试过程中，测试仪器将自动记录测试结果，并在屏幕上显示。

5.完成测试：测试完成之后，断开被测试物体的连接，关闭测试仪器，完成绝缘电阻测试。

注意事项在使用高压数字兆欧表进行测试时，需要注意以下事项：1.安全第一：测试时一定要做好安全措施，避免电击事故的发生。

2.测试精度：高压数字兆欧表的测试精度及误差有一定范围，需要根据实际测试要求来进行选择。

3.测试范围：不同的高压数字兆欧表测试范围不一样，需要根据被测试物体的电压来进行选择。

4.温度因素：测试时需要考虑被测试物体所处的温度因素，不同温度下的测试结果可能有所差异。

总结高压数字兆欧表是一种用于测量绝缘电阻的测试仪器，通过高压来测定被测试物体的电阻值。

在使用时需要注意安全措施、测试精度、测试范围和温度因素等。

如果能够正确使用高压数字兆欧表，将可以快速准确地测量被测试物体的绝缘电阻值。

兆欧表基本参数兆欧表（Megohmmeter）是一种用于测量电阻值特别大的电阻器具，常用于绝缘材料的电阻测量。

它主要通过施加高电压来测量电阻值，因此也被称为高电压电阻计。

兆欧表的基本参数包括测试电压、测量范围、精度和分辨率等。

1. 测试电压测试电压是兆欧表施加在被测电阻上的电压大小。

在测量绝缘电阻时，测试电压通常较高，一般在数千伏到数百万伏之间。

测试电压的选择要根据被测物体的特性和所需测量精度来确定，过高的电压可能会损坏被测物体，而过低的电压则可能导致测量结果不准确。

2. 测量范围测量范围是兆欧表能够测量的电阻范围。

由于绝缘电阻的值通常非常大，因此兆欧表的测量范围一般在几兆欧姆到几百兆欧姆之间。

不同型号的兆欧表具有不同的测量范围，用户在选择兆欧表时需要根据被测电阻的预期范围来确定合适的型号。

3. 精度精度是兆欧表测量结果的准确程度。

它通常以百分比或绝对值来表示，例如1%或0.1兆欧姆。

兆欧表的精度受到多种因素的影响，包括仪器本身的精度、测试电压的稳定性以及被测物体的特性等。

用户在选择兆欧表时需要根据实际需求来确定所需的精度水平。

4. 分辨率分辨率是兆欧表能够显示的最小电阻变化。

它通常以兆欧姆或千兆欧姆为单位表示。

分辨率越高，兆欧表能够检测到更小的电阻变化。

在进行高精度测量时，较高的分辨率可以提供更准确的结果。

然而，过高的分辨率可能会导致噪声和干扰的影响，因此在选择兆欧表时需要权衡分辨率和测量精度之间的关系。

5. 其他参数除了上述基本参数外，兆欧表还可能具有其他功能和特性，如数据存储、自动范围切换、自动校准等。

这些附加功能可以提高兆欧表的实用性和便捷性，用户在选择时可以根据实际需求进行考虑。

总结兆欧表是一种用于测量电阻值特别大的电阻器具，主要用于测量绝缘材料的电阻。

其基本参数包括测试电压、测量范围、精度和分辨率等。

用户在选择兆欧表时需要考虑被测物体的特性和所需测量精度，并可以根据实际需求选择具有附加功能的兆欧表。

数字兆欧表操作规程
设备名称：数字兆欧表
设备型号：VC60B
生产厂家：深圳市胜利高电子科技有限公司
操作步骤：
1.将电源开关“POWER”键按下
2.根据测量需要选择测试电压（有1000V，500V，
250V供选择）
3.根据测量需要选择量程开关（RANGE）
4.将被测对象的电极接本仪表相应插空
5.测试电缆时，插空G接保护环
6.按下“PUSH”测试开关，测试即进行，当显示值
稳定后，即可读值，读值完毕松开“PUSH”开关
7.将输入线“E1或E2”接至被测对象地端，“L”接
至被测线路端；要求“L”引线尽量悬空
8.如果仅最高位显示“1”即表示超量程，需要以高
量程档取数；当量程按键处于“”时表示绝缘电
阻超过2000M
注意事项：
1．测试电压选择键不按下时，输出电压插孔上将可以输出高电压。

2．被测对象应完全脱离电网供电，并且应经短路放电证明被测对象不存在电力危险才进行操作，以确保
操作安全。

3．测量时不允许手持测试端，以确保读数准确及人身安全。

4．在进行MΩ测试时，如出现读数不稳可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”段接到被测物的屏蔽端，即可使读数稳定。

5．为保证测试安全和减少干扰，测试线采用电缆线与硅橡胶线，请勿随意更换。

使用兆欧表进行高电阻测量
华天电力专业生产兆欧表（又称电子式兆欧表），接下来为大家分享使用兆欧表进行高电阻测量。

什么是兆欧表？
兆欧表用于测量非常高的电阻，例如在电缆绝缘层、电机绕组之间、变压器绕组中发现的电阻。

兆欧表本质上是一种带有内置高压源的便携式欧姆表。

兆欧表可以读取数百甚至数千兆欧的电阻。

与普通欧姆表相比，它们的优点是对被测电路施加高电压，如果存在任何漏电，该电压会引起电流。

使用兆欧表进行电阻测量：
兆欧表有两个主要元件，一个为测量提供电流的磁铁式发电机，以及一个测量电阻值的欧姆表。

如图所示：
发电机电枢由手摇曲柄转动，通常通过升压齿轮产生500V的输出电压。

当转动曲柄时，齿轮高速转动发电机以产生高输出电压。

线圈A是CUI，一个端子连接到负输出，另一个与R串联，连接到测试引线P2，线圈B是电压线圈，通过电阻R2连接到发电机输出。

当端子间出现极高电阻时，例如在开路中，指针读数为无穷大。

另一方面，当测试点上出现较低值的电阻时，例如当电缆绝缘体潮湿时，通过串联绕组的电流会使指针向零移动（电阻短路）。

但是，指针会停在由流经串联电阻的电流确定的刻度上的某个点，而串联电阻又由被测电阻的值决定。

当电阻R未知时，连接在测试引线上，电流在线圈A中流动。

产生的相应扭矩将指针从无穷大位置移开，进入强度逐渐增加的场，直到线圈A和B之间的扭矩场相等。

手摇发电机速度的变化不会影响兆欧表的读数，因为发电机电压中的电荷以相同的方式影响两个线圈。

华天电力从事电力行业十八年，专业生产串联谐振设备等，是您值得信赖的选择，欢迎各位电力工作者咨询华天电力。

兆欧表中文名称：兆欧表英文名称：megger，megohmmeter其他名称：摇表定义：测量兆欧姆数量级电阻值的仪表兆欧表（Megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

目录简介又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

[1]其它分类别称数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表绝缘电阻测试仪的测试原理仪表介绍绝缘电阻测试仪，通常被称为兆欧表或高阻计，广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。

它们往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化。

绝缘电阻发生大的变化，就可能预示着潜在的故障。

所以，就需要对兆欧表进行定期校准，以确保仪表本身没有随时间发生变化。

兆欧表俗称摇表，是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

工作原理兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。

5kV电动绝缘表部件功能关键词数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、大功率高压兆欧表、可调高压数字兆欧表仪器概述：GM-5kV可调高压数字兆欧表适用于高压变电站、发电厂、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试测试电压：0.5、1、2.5、5、10kV从0.5MΩ～200000MΩ，读数准确、分辨力高测试电源的短路电流＞5mA最大15mA。

适应大容量、大电感的测试操作部件功能1．“L”高压输出端：又可称为线路端，它采用高压电缆接到被测线路，例如接至变压器或电机的绕组、电缆的线芯。

2．“G”保护端：三电极法测量绝缘材料、电缆的体积电阻时，“G”接到三电极的保护环电极上。

保护环是用于消除被测对象的表面电阻和测量回路的泄漏干扰。

3．“E”接地端：本仪表安全接大地和连接被测物零端的接线端。

自来水管可作为大地端。

电机的金属外壳、变压器铁芯、电缆屏蔽层等属于被测物零端。

人工放电的地端也接在此端。

4．高压控制按钮：它用于控制测试电源。

按入时高压从“L”端输出。

5．高压预选旋钮开关：用于预先选择测试电源电压值。

6．高压调节旋钮：旋转该多圈电位器的旋钮，可使测试电源电压从0V调起，平滑调至预选值。

7．电阻量程开关：旋钮指向数为电阻量程，即上限值。

8．工作电源开关：仪表的供电电源开关。

开关上方的指示灯亮，即是电池电力正常。

9．浮充供电插座：用于以交流电220V供电，向仪表电池充电的插座。

10．kV表：显示L-E之间的测试电源电压值。

11．MΩ/GΩ表：显示绝缘电阻值。

其单位由电阻量程开关决定。

12．数字秒表：显示测试时间分秒。

高压控制按钮按入即开始计时，最大值19分59秒，然后循环工作。

可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。

数字兆欧表具有容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标（吸收比、极化指数）、各种测量结果具有防掉电功能等特点。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

数字兆欧表使用方法图解电工操作中常用的兆欧表（绝缘电阻表）有手摇式兆欧表和数字式兆欧表，手摇式兆欧表由刻度盘、指针、接线端子（E接地接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。

数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表显示屏、显示符号及说明数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表使用练习使用数字式兆欧表检测变压器绝缘电阻的方法如下：1.查看待测变压器使用数字式兆欧表检测变压器的绝缘电阻时，需要分别对变压器的绕组之间的绝缘电阻以及铁心之间的绝缘电阻进行检测。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围2.调整数字式兆欧表的量程并连接表笔将数字式兆欧表的量程调整为“500V”档，显示屏上也会同时显示量程为500V；然后将红表笔插入线路端“LINE”孔中，然后再将黑表笔插入接地端“EARTH”孔中。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围3.测试变压器一次绕组与铁心见的绝缘电阻将数字式兆欧表的红表笔搭在变压器一次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围4.测试变压器二次绕组与铁心间的绝缘电阻将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

高压数字式兆欧表说明书由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、介绍 (5)二、功能特点 (6)三、技术指标 (6)四、使用说明 (7)五、注意事项 (8)一．介绍1．仪表工作原理BY2670数字式兆欧表由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

2．仪表电路框图如图所示：3．仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

二．功能特点本表具有以下特点：·输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。
