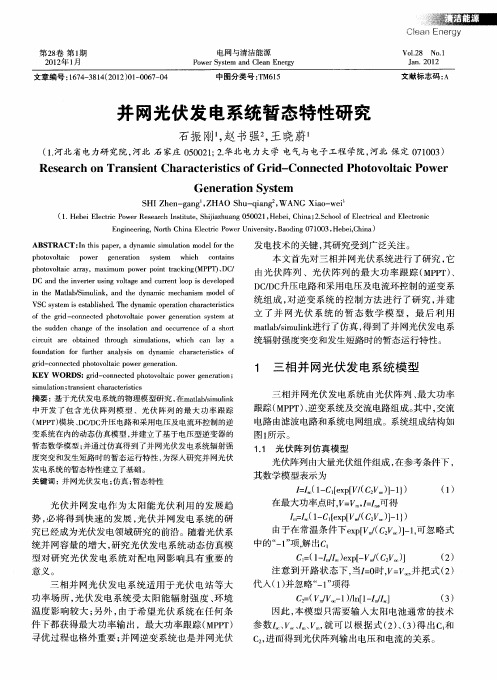

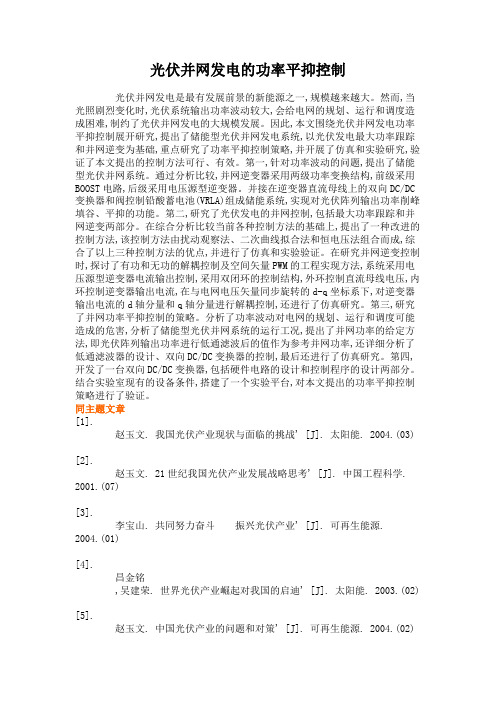

光伏并网发电的功率平抑控制光伏并网发电是最有发展前景的新能源之一,规模越来越大。
然而,当光照剧烈变化时,光伏系统输出功率波动较大,会给电网的规划、运行和调度造成困难,制约了光伏并网发电的大规模发展。
因此,本文围绕光伏并网发电功率平抑控制展开研究,提出了储能型光伏并网发电系统,以光伏发电最大功率跟踪和并网逆变为基础,重点研究了功率平抑控制策略,并开展了仿真和实验研究,验证了本文提出的控制方法可行、有效。
第一,针对功率波动的问题,提出了储能型光伏并网系统。
通过分析比较,并网逆变器采用两级功率变换结构,前级采用BOOST电路,后级采用电压源型逆变器。
并接在逆变器直流母线上的双向DC/DC 变换器和阀控制铅酸蓄电池(VRLA)组成储能系统,实现对光伏阵列输出功率削峰填谷、平抑的功能。
第二,研究了光伏发电的并网控制,包括最大功率跟踪和并网逆变两部分。
在综合分析比较当前各种控制方法的基础上,提出了一种改进的控制方法,该控制方法由扰动观察法、二次曲线拟合法和恒电压法组合而成,综合了以上三种控制方法的优点,并进行了仿真和实验验证。
在研究并网逆变控制时,探讨了有功和无功的解耦控制及空间矢量PWM的工程实现方法,系统采用电压源型逆变器电流输出控制,采用双闭环的控制结构,外环控制直流母线电压,内环控制逆变器输出电流,在与电网电压矢量同步旋转的d-q坐标系下,对逆变器输出电流的d轴分量和q轴分量进行解耦控制,还进行了仿真研究。
第三,研究了并网功率平抑控制的策略。
分析了功率波动对电网的规划、运行和调度可能造成的危害,分析了储能型光伏并网系统的运行工况,提出了并网功率的给定方法,即光伏阵列输出功率进行低通滤波后的值作为参考并网功率,还详细分析了低通滤波器的设计、双向DC/DC变换器的控制,最后还进行了仿真研究。
第四,开发了一台双向DC/DC变换器,包括硬件电路的设计和控制程序的设计两部分。
结合实验室现有的设备条件,搭建了一个实验平台,对本文提出的功率平抑控制策略进行了验证。

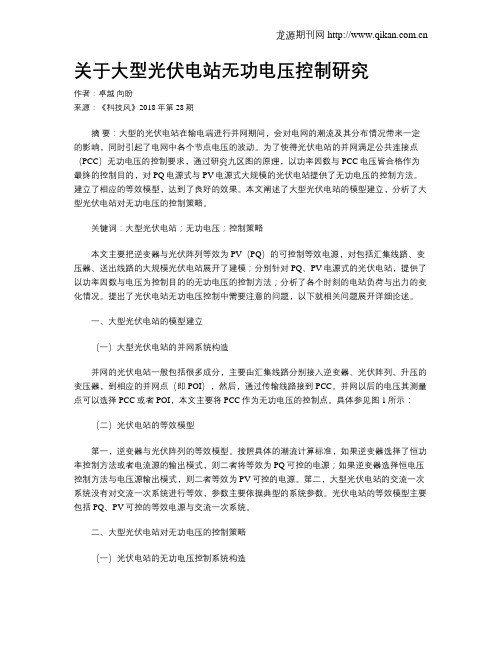

关于大型光伏电站无功电压控制研究作者：卓越向盼来源：《科技风》2018年第28期摘要：大型的光伏电站在输电端进行并网期间，会对电网的潮流及其分布情况带来一定的影响，同时引起了电网中各个节点电压的波动。
为了使得光伏电站的并网满足公共连接点（PCC）无功电压的控制要求，通过研究九区图的原理，以功率因数与PCC电压皆合格作为最终的控制目的，对PQ电源式与PV电源式大规模的光伏电站提供了无功电压的控制方法。
建立了相应的等效模型，达到了良好的效果。
本文阐述了大型光伏电站的模型建立，分析了大型光伏电站对无功电压的控制策略。
关键词：大型光伏电站；无功电压；控制策略本文主要把逆变器与光伏阵列等效为PV（PQ）的可控制等效电源，对包括汇集线路、变压器、送出线路的大规模光伏电站展开了建模；分别针对PQ、PV电源式的光伏电站，提供了以功率因数与电压为控制目的的无功电压的控制方法；分析了各个时刻的电站负荷与出力的变化情况。
提出了光伏电站无功电压控制中需要注意的问题，以下就相关问题展开详细论述。
一、大型光伏电站的模型建立（一）大型光伏电站的并网系统构造并网的光伏电站一般包括很多成分，主要由汇集线路分别接入逆变器、光伏阵列、升压的变压器，到相应的并网点（即POI），然后，通过传输线路接到PCC。
并网以后的电压其测量点可以选择PCC或者POI，本文主要将PCC作为无功电压的控制点。
具体参见图1所示：（二）光伏电站的等效模型第一，逆变器与光伏阵列的等效模型。
按照具体的潮流计算标准，如果逆变器选择了恒功率控制方法或者电流源的输出模式，则二者将等效为PQ可控的电源；如果逆变器选择恒电压控制方法与电压源输出模式，则二者等效为PV可控的电源。
第二，大型光伏电站的交流一次系统没有对交流一次系统进行等效，参数主要依据典型的系统参数。
光伏电站的等效模型主要包括PQ、PV可控的等效电源与交流一次系统。
二、大型光伏电站对无功电压的控制策略（一）光伏电站的无功电压控制系统构造第一，无功电压的两种控制策略。
光伏发电系统最大功率点跟踪及并网控制策略研究光伏发电系统最大功率点跟踪及并网控制策略研究摘要：随着可再生能源的快速发展，光伏发电系统作为一种清洁、可持续的能源技术得到广泛应用。
然而，由于太阳能辐射的不稳定性和光伏发电系统的非线性特性，光伏发电系统在不同工作条件下的最大功率点（MPP）会发生变化，从而导致系统效率的下降。
为了解决这一问题，本文研究了光伏发电系统最大功率点跟踪及并网控制策略，以提高系统的能量利用效率和稳定性。
1. 引言光伏发电系统是利用太阳能将光能转化为电能的设备，具有清洁、无污染等优点。
然而，光伏发电系统的高效运行面临着多个挑战，最大功率点跟踪和并网控制是其中重要的研究方向。
2. 光伏发电系统的最大功率点跟踪光伏发电系统的最大功率点是指输出功率最大的工作状态，实现最大功率点跟踪可以提高系统的能量利用效率。
最常用的最大功率点跟踪方法是基于模型的PID控制方法和基于启发式算法的MPPT算法。
其中，基于模型的PID控制方法适用于稳态工况，但对于光强较弱或快速变化的情况下可能会出现震荡现象；基于启发式算法的MPPT算法则可以在不同光照条件下实现较好的最大功率点跟踪效果，常用的算法包括P&O算法、IC 算法和INC算法等。
3. 光伏发电系统的并网控制策略光伏发电系统在并网运行时需要满足一定的电网要求，包括频率、电压和功率的稳定性要求。
为了实现光伏发电系统的稳定并网，常采用的控制策略包括直接功率控制和V/f控制。
直接功率控制是通过调节光伏发电系统的输出功率来控制系统的并网电流，可以实现稳定的功率注入电网，但对系统的稳定性要求较高；V/f控制通过控制光伏发电系统的输出电压与频率的比值来控制并网电流，对系统的稳定性要求相对较低。
4. 光伏发电系统最大功率点跟踪与并网控制策略的综合研究为了实现光伏发电系统最大功率点跟踪和稳定并网的综合控制，可以将两者结合起来进行研究。
常见的方法包括基于模型的控制策略和基于启发式算法的控制策略。
光伏发电系统的电网功率调节与响应技术光伏发电系统是一种清洁能源系统，受天气和光照条件的影响，其输出功率有一定的波动性。
为了保证电网的稳定运行，需要对光伏发电系统进行电网功率调节与响应技术的研究和应用。
本文将从电网功率调节的概念、光伏发电系统的电网功率调节原理及策略、光伏发电系统的电网功率响应原理及策略等方面进行探讨。
一、电网功率调节的概念电网功率调节是指在电力系统运行中，通过各种手段，调整发电和负荷之间的平衡关系，以维持电网的稳定运行，并保证电力系统的安全和可靠。
目前，常见的电网功率调节手段包括火力发电机组、水电发电机组、风力发电机组等。
二、光伏发电系统的电网功率调节原理及策略光伏发电系统的电网功率调节主要通过控制光伏电池板的输出功率来实现。
其中，最常见的控制策略是MPPT（Maximum Power Point Tracking，最大功率点跟踪）。
MPPT控制器通过监测光伏电池板的输出电压和电流，计算出最大输出功率点，并实时调整电路参数，以保证光伏电池板的输出功率在最大化的状态下工作。
此外，还可以通过并网仪、逆变器等设备，采用无功功率控制、有功功率控制等控制策略，将光伏发电系统的输出功率与电网负荷进行动态平衡，以保证电网运行的稳定性。
三、光伏发电系统的电网功率响应原理及策略光伏发电系统的电网功率响应主要是指在电网出现负荷波动时，通过调节光伏发电系统的输出功率来响应负荷需求，以保证电网稳定运行。
电网功率响应的实现，需要实时监测电网的负荷情况，并对光伏发电系统进行动态调节。
常见的电网功率响应策略包括有功功率响应、无功功率响应和容量响应等。
其中，有功功率响应是通过调整光伏电池板的输出电流和电压等参数，实现对电网有功功率的响应；无功功率响应是通过调整光伏发电系统的无功功率输出，实现对电网无功功率的响应；容量响应通常是指在电网负荷增加时，通过启用备用发电机组等手段，提供额外的容量供电。
四、结论光伏发电系统的电网功率调节与响应技术是保障电力系统稳定运行的关键技术之一。
ＤＯＩ：１０．７５００／ＡＥＰＳ２０１３０２２８００３光伏发电系统并网点电压升高调整原理及策略黄欣科，王环，王一波，许洪华（中国科学院电工研究所，北京市１００１９０）摘要：以光伏发电系统并网点电压升高为研究对象，从电力系统功率传输理论的角度分析了光伏发电系统并网点电压升高的原因。
主要对光伏发电系统基于有功功率和无功功率的电压调整原理及调整策略进行了研究，提出了基于瞬时电压—电流控制的动态电压调整策略。
特别针对基于瞬时电压幅值—无功电流的ＩＱ（Ｕ）电压调整策略，搭建了３ｋＷ光伏发电系统实验平台，对提出的ＩＱ（Ｕ）方法进行了实验验证，取得的实验结果验证了所提出的电压调整策略的有效性。
关键词：光伏发电；并网逆变器；电压升高；过电压；电压调整；无功控制０引言随着大规模光伏发电系统并网运行，光伏发电容量所占系统总容量有所提高，对电力系统的影响也越来越大。
光伏发电系统（ｐｈｏｔｏｖｏｌｔａｉｃｇｅｎｅｒａｔｉｏｎｓｙｓｔｅｍ，ＰＶＧＳ）通常都要通过电力电子接口———逆变器，经低压或中压配电网实现并网运行［１］。
传统的电力系统输配电网设计为从发电单元到负荷的单向输配电系统，大规模光伏发电系统并网运行，有可能引起潮流逆流的问题，导致光伏发电系统公共连接点（ｐｏｉｎｔｏｆｃｏｍｍｏｎｃｏｕｐｌｉｎｇ，ＰＣＣ）电压升高或过电压［２－３］。
电压升高不仅影响当地负荷的供电质量，同时增大了线路和变压器等输配电设备损耗，造成系统过载，而且限制了ＰＣＣ接入更多的光伏发电系统，影响光伏发电系统渗透率［４］。
因此有必要对ＰＣＣ电压进行控制。
然而单纯依靠传统电力系统的电压调整方式，并不能完全有效、经济地解决ＰＣＣ电压升高问题，需要借助于光伏发电系统本身来解决。
目前，微电网、智能电网技术的提出，需要光伏发电设备及系统智能化、多功能化，由此，智能逆变器、多功能逆变器等概念越来越被接受，希望能够通过光伏发电系统对电网安全稳定运行起到一定的支撑作用［５－６］。
