开关电源主滤波电解电容器屡爆原因及预防开关电源主滤波电解电容器有时会莫名其妙地爆炸，即使该电容器尚未爆炸，也能发现其铝质外壳顶部发生严重变形而呈鼓拱状。

对此往往将此归咎为电容器漏电，简单地一换了之，而并不深究其因，以致屡换屡爆。

由于铝电解电容器的正极基体为高纯金属铝，负极是有一定黏度的电解液，电容器在负荷条件下犹如一个电解槽，正负极间会有气体产生，负荷越重，负荷时间越长，产生的气体也就越多，且铝电解电容器是一种密封性很强的元件，封口处采用橡胶密封、卷边压槽工艺，电容芯置身于这“固若金汤”的金属外壳之中，当内部气体增大到一定程度，并超越密封体所能承受的限度时，就会迅速引起铝电解电容器的爆炸。

铝电解电容器属有极性元件，通常主要用于直流电路中。

当极性接反，或施加的直流电压中叠加的纹波过大时，其损耗与漏电流的增大会产热升温，导致内部气体恶性膨胀而炸裂，有时甚至铝壳向外弹射而出、芯纸絮屑四溅粘污，这种情况在开关电源中为多见，因为开关电源的工作频率很高，主滤波电解电容器的CV积大，且叠加上的交流纹波电流较大，处境远比普通工频滤波电路中的电解电容器要恶劣得多。

这种大的交流纹波电流其实才是真正导致主滤波电解电容器屡损屡爆的“罪魁祸首”。

所以开关电源电路中必须采用能耐大纹波电流的那种专用的高纹波型铝电解电容器才能有效提高可靠性与安全性。

高纹波型铝电解电容器在其外套的热性塑缩套上有明显识别标志(如HI-RIPPLE是高纹波的识别标志)。

有些铝电解电容器则简标为Ri字样。

此外，CD293、CD281等规格也都是专属于高纹波型的铝电解电容器。

大的交流纹波电流易导致主滤波电解电容爆炸，因此在选定高纹波型铝电解电容器时还须重视，决不能缺少完善的防爆阀结构。

防爆阀是以凹凸相间的扇形或沟壑形式，设置在铝电解电容器外壳顶部的耐压力薄弱环节。

当电容器内部异常增高的气压达到一定程度时能自动顶破防爆阀，迅即泄气卸压，达到安全防爆的目的。

长城A TX－300P4－PFC电脑电源原理分析长城A TX－300P4－PFC是一台做工精细、性能优良的电脑电源，在品牌电脑和组装电脑中应用比较广泛，而且，此种电源的设计带有很大的普遍性，了解了这种电源的原理，理解其他电源的原理就会触类旁通。

因为大多数电源的电路大同小异。

以下是本人根据自己的理解对本电源电路原理做出的分析。

本电源从功能上可划分为9个部分，分别是抗干扰电路、整流滤波电路、辅助电源电路、振荡和脉冲控制电路、推挽驱动和开关驱动电路、输出整流滤波电路、稳压和保护电路、开关机控制电路和Power Good 产生电路。

1.抗干扰电路输入的220V电路首先经过抗干扰电路。

抗干扰电路由C1，L1，C2，C3和C4，L2，C5，C6，C7组成的两级π型LC滤波器构成。

这两级滤波器具有带通的特性，只允许工频的交流电通过，阻止其他频率的干扰信号通过，这样，一方面可以阻止电源线上外界的干扰进入电源，另一方面也可阻止电源本身产生的杂波干扰同一电源线路中的其他用电器，达到相互隔离的效果。

2.整流和滤波电路220V交流电再经过无源PFC电感L3进行功率因数校正，送入全桥ZL1进行桥式整流，然后给串联的C8，C9充电，起到交流滤波的作用，C8和C9在静态时被充电到150V左右，可供开关驱动管使用。

3.辅助电源电路辅助电源的作用是为主机提供5VSB供电，同时还要为电源中的其他组件供电。

5VSB是辅助5V电源，在主机中起到待机供电的作用，而且在需要时由它唤醒主电源，主电源在唤醒后，才有±5V，±12V和+3.3V 的供电输出。

辅助电源实质上就是一只开关稳压电源，主要由Q3，Q4，U3，WD1等组成。

整流后的300V直流电压经B2绕组加到Q3 c极，另一路经启动电阻R14加到Q3 b极，因此Q3导通，其c极电流开始增加，经B2的绕组互感，另一绕组感生电压经R11，C29注入Q3 b极，加速了Q3的饱和进程。

关于特高压换流站直流滤波电容器故障分析研究随着国民经济稳定持续增长，电力需求明显日益提高，电力行业获得快速良好的发展。

此种背景形势下，要求输电工程务必确保稳定可靠的输定能力与效率，完成经济高效、安全稳定的超大容量超远距离输电。

基于此，本文对特高压换流站直流滤波电容器故障进行浅要分析探讨，以此为相关人员提供帮助与参考。

标签：特高压换流站;直流滤波电容器;故障前言：特高压换流站系统中，因为换流器具备非线性的明显特征，在交流与直流系统中能够形成谐波电压与电流，对系统与用户群体产生危害。

为避免产生谐波，需设置滤波装置。

当前，换流站普遍使用直流滤波电容器作为滤波装置，滤波器使特高压换流站输电系统十分关键的设备，若产生故障问题则对交流系统无功功率以及高压直流电量输送具有十分重要的影响，基于此，深入分析研究直流滤波器故障问题显得至关重要。

一、解剖前电容器单元实验以某±800kV换流站为例，自投入运行以来，直流滤波器不断产生单台C1电容器故障问题，致使直流滤波器频繁产生不平衡告警现象，引起系统被迫出现停运，对特高压输电系统可靠运行產生十分不利的严重影响，同时对系统可靠运行同样造成严重的隐患问题。

为对电容器故障情况采取有效处理解决，确保输电通道安全舒畅，需对直流滤波器C1电容器故障问题的主要原因作出深入分析研究。

由于国内外还没有有关特高压直流滤波器电容器故障问题主要原题的分析研究文献，因此对事故问题的机理以及原因采取分析研究，并基于此发现电容器故障问题的实际原因，对电容器可靠运行十分关键。

本试验直流滤波器电容试品共计四台，两台属于故障电容器，两台属于正常运行电容器。

对电容器采取净置处理，3d之后对外观以及低电压情况下电器参数做出测量;之后继续采取静置处理，5d之后对油样抽取与色谱试验、交流测试电容以及直流耐受试验;3d之后对电容器采取解剖分析;分析完成1d之后对电容器元件采取击穿试验以及热态下性能分析研究[1]。

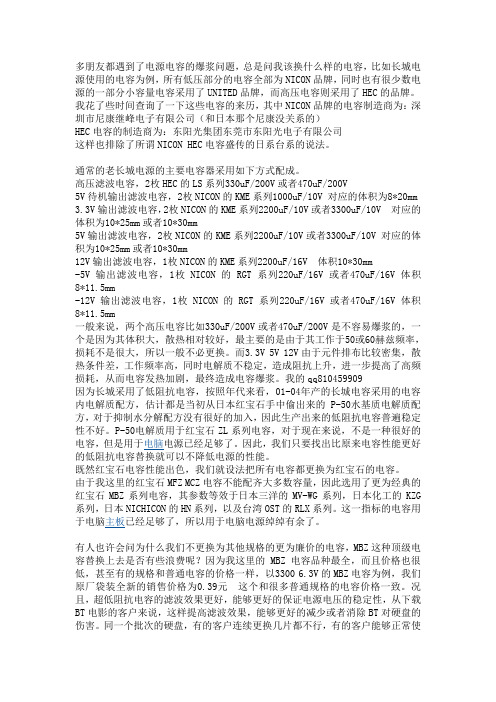

多朋友都遇到了电源电容的爆浆问题，总是问我该换什么样的电容，比如长城电源使用的电容为例，所有低压部分的电容全部为NICON品牌，同时也有很少数电源的一部分小容量电容采用了UNITED品牌，而高压电容则采用了HEC的品牌。
