悬架系统介绍

悬架系统的发展趋势
悬架系统是指安装在车辆底盘上的能够支撑和隔离车身与地面之间的结构。

它对于车辆的乘坐舒适性和行驶稳定性都起着重要作用。

随着科技的发展，悬架系统也在不断创新与进步，有一些明显的发展趋势。

1. 电子化与智能化：随着电子技术的不断进步，许多车辆悬架系统已经开始采用电子控制单元（ECU）进行监测和控制。

这种电子化悬架系统可以根据车辆行驶条件和驾驶方式自动调整悬架硬度和高度，提供更加舒适和稳定的驾驶体验，并根据需要进行主动悬架调整，提高车辆的操控性能。

2. 空气悬架系统的普及：空气悬架系统利用气压来调节悬架的硬度和高度，具有更好的适应性和可调性。

它可以根据载荷、行驶速度和路况等条件实时调整悬架，提高车辆在不同道路情况下的稳定性和操控性能。

随着技术的进步，空气悬架系统的制造成本逐渐降低，其在高端车型中的应用将越来越普及。

3. 主动悬架系统的发展：主动悬架系统通过感应车辆的加速度、车速、转向角等参数，实时调节悬架的硬度和高度，提高车辆的稳定性和操控性能。

随着传感技术和控制算法的进步，主动悬架系统的响应速度和调节能力将进一步提高，为驾驶员提供更加安全和舒适的行驶环境。

4. 轻量化与节能环保：随着对节能环保要求的不断提高，悬架系统也在追求轻量化的发展趋势。

采用高强度材料、新型减震器和减震弹簧等技术，可以减轻悬
架系统的重量，提高车辆的燃油经济性和减排效果。

总的来说，悬架系统的发展趋势是电子化、智能化、空气悬架系统的普及、主动悬架系统的发展和轻量化节能环保。

这些趋势将进一步提高车辆的乘坐舒适性和行驶稳定性，提升整体的驾驶体验。

什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

有些轿车和客车上，为防止车身在转向等情况下发生过大的横向倾斜，在悬架系统中加设横向稳定杆，目的是提高横向刚度，使汽车具有不足转向特性，改善汽车的操纵稳定性和行驶平顺性。

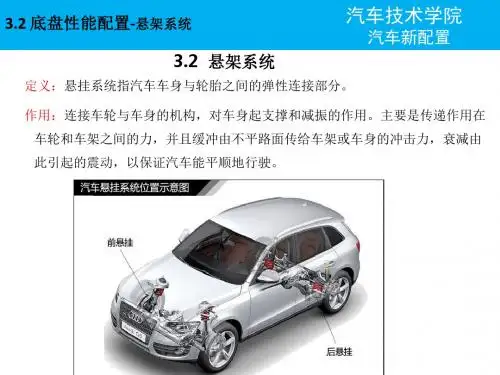

悬架系统结构原理悬架系统是指汽车底盘上的一组部件，用于支撑和连接车身与车轮之间的部分。

它的主要功能是减震和支撑车身，提供乘坐舒适性和操控稳定性。

悬架系统结构的原理是通过减震器、弹簧、悬挂臂等部件的协同作用，来实现对车轮的支撑和减震。

悬架系统的结构主要由以下几个部分组成：减震器、弹簧、悬挂臂、悬挂架和悬挂连接件等。

减震器是悬架系统的核心部件之一，它通过消化车轮运动产生的冲击力和振动，使车身得到稳定支撑。

减震器一般由外筒、活塞、活塞杆和工作介质等组成，通过阻尼力来减缓车身的上下运动。

弹簧是悬架系统的另一个重要组成部分，它主要负责支撑车身的重量和吸收路面不平的冲击力。

常见的弹簧类型有螺旋弹簧、扭杆弹簧和气囊弹簧等。

螺旋弹簧是最常见的一种，它通过转动螺旋弹簧将车身重力转化为垂直方向的弹簧力，从而支撑车身。

而扭杆弹簧则是通过在车轮上方安装一根扭杆来实现支撑作用。

悬挂臂是连接车轮和车身的重要部件，它通过悬挂臂与车轮轴连接，使车轮能够上下运动。

悬挂臂的设计和材料选择都会影响到车辆的操控性能和乘坐舒适性。

一般来说，悬挂臂分为上控制臂和下控制臂，它们通过球头和悬挂架连接，形成一个可调节的连接点，使车轮能够在不同路况下保持与车身的相对位置。

悬挂架是悬架系统的主体部分，它由悬挂臂、减震器和弹簧等组成。

悬挂架起到支撑和固定悬架系统其他部件的作用，同时也承担着车身重量和承受路面冲击力的重要任务。

悬挂连接件则是悬架系统的连接部件，它们通过连接悬挂架和车身，保证悬架系统的稳定性和安全性。

悬架系统的工作原理主要是通过减震器、弹簧和悬挂臂等部件的协同作用来实现的。

当车轮受到路面不平的冲击时，减震器会通过阻尼力减缓车身的上下运动，从而减少车身的晃动和颠簸感。

同时，弹簧和悬挂臂会吸收和分散路面冲击力，保证车轮与车身的相对位置稳定。

这样一来，悬架系统能够提供良好的乘坐舒适性和操控稳定性，使驾驶者能够更好地掌控车辆。

总结起来，悬架系统结构的原理是通过减震器、弹簧、悬挂臂等部件的协同作用，来实现对车轮的支撑和减震。

汽车车身悬架是指汽车用于支撑和连接车身和车轮的系统。

根据不同的设计原理和结构，汽车车身悬架可以分为以下几种主要分类：
1.独立悬挂（Independent Suspension）：每个车轮都有独立的悬挂系统，它们相互之间没
有直接的连接。

独立悬挂能够提供更好的路面适应性和车辆稳定性。

常见的独立悬挂类型包括麦弗逊悬挂、多连杆悬挂、双叉臂悬挂等。

2.非独立悬挂（Non-independent Suspension）：车轮之间通过一个或多个连接件相互连接。

非独立悬挂通常比独立悬挂简单且成本更低，但对于路面不平整时的悬挂效果较差。

常见的非独立悬挂类型包括扭力梁悬挂和半拖曳臂悬挂。

3.自适应悬挂（Adaptive Suspension）：这种悬挂系统通过传感器和电子控制单元来监测
和调整车身悬挂的硬度和阻尼。

它可以根据路况、驾驶方式和乘客负荷等因素实时调整悬挂参数，提供更好的悬挂性能和驾驶舒适性。

4.气囊悬挂（Air Suspension）：这种悬挂系统使用气囊代替传统的弹簧和减震器来支撑车
身。

气囊悬挂可以通过充气和放气控制车身高度，从而改变悬挂刚度和阻尼特性。

它常用于豪华车和越野车等高端车型，以提供卓越的驾驶舒适性和可调节的离地间隙。

除了以上分类，还有一些特殊的悬挂系统，如电动悬挂、主动悬挂等，它们使用电动或主动控制技术来实现更精确的悬挂调节和优化。

这些悬挂系统旨在提供更好的悬挂性能、驾驶稳定性和乘坐舒适性，同时适应各种不同的路况和行驶条件。

独立悬架的分类独立悬架是一种常见的车辆悬挂系统，它可以使车辆在行驶过程中保持稳定性和平稳性。

根据不同的结构和工作原理，独立悬架可以分为多种类型。

本文将介绍几种常见的独立悬架分类。

一、麦弗逊式独立悬架麦弗逊式独立悬架是最常见的一种独立悬架，它由一个下摆臂、一个上摆臂、一个减震器和一个螺旋弹簧组成。

该结构简单、可靠，且制造成本低廉，因此被广泛应用于汽车行业。

麦弗逊式独立悬架的工作原理是：当车轮碰到路面上的不平度时，下摆臂会向上移动，同时压缩螺旋弹簧和减震器；当车轮再次接触平坦路面时，下摆臂会向下移动，同时释放螺旋弹簧和减震器的压缩力。

这样就能够保持车身平稳，并且使得驾驶体验更加舒适。

二、复合悬架复合悬架是一种结合了多种悬挂系统的独立悬架，它可以根据不同的需求来选择不同的悬挂方式。

例如，前轮采用麦弗逊式独立悬架，后轮采用多连杆式独立悬架，这样可以保证车辆在高速行驶时具有更好的稳定性和平稳性。

复合悬架的优点是：能够充分发挥各种悬挂系统的优点，提高车辆的行驶性能。

但是，由于结构比较复杂，制造成本相对较高。

三、多连杆式独立悬架多连杆式独立悬架是一种采用多个连接杆组成的独立悬架系统。

它可以根据不同的需求来设计不同数量和长度的连接杆。

多连杆式独立悬架的工作原理是：当车轮碰到路面上的不平度时，连接杆会向上或向下移动，同时压缩减震器和弹簧；当车轮再次接触平坦路面时，连接杆会向下或向上移动，并释放减震器和弹簧的压缩力。

这样就能够保持车身平稳，并且使得驾驶体验更加舒适。

多连杆式独立悬架的优点是：能够提供更好的悬挂性能，使得车辆在行驶过程中更加稳定和平稳。

但是，由于连接杆较多，制造成本相对较高。

四、扭力梁式独立悬架扭力梁式独立悬架是一种采用扭转杆或者扭转轴来连接左右车轮的独立悬架系统。

它可以根据不同的需求来设计不同数量和长度的扭转杆或者扭转轴。

扭力梁式独立悬架的工作原理是：当车轮碰到路面上的不平度时，扭转杆或者扭转轴会发生弯曲变形，并且压缩减震器和弹簧；当车轮再次接触平坦路面时，扭转杆或者扭转轴会恢复原来的形态，并释放减震器和弹簧的压缩力。

汽车悬架介绍总结悬架的作用和意义悬架是汽车的一个重要组成部分，其主要作用是连接车身和车轮，承受并减震来自路面的振动和冲击力。

汽车悬架的质量和性能直接影响着车辆的操控性、舒适性和安全性。

一个好的悬架系统可以提供稳定的行驶性能，减少车身的颠簸感，保护乘客的舒适性，同时保持胎面与地面的贴合度，提供良好的牵引力和制动能力。

悬架的类型根据结构和工作原理的不同，汽车悬架可以分为以下几种类型：1. 独立悬架独立悬架是目前大多数汽车所采用的悬架形式。

它有助于保持车轮与地面的接触，提供良好的操控性和舒适性。

独立悬架通常由弹簧和减震器组成，常见的独立悬架类型有麦弗逊悬架、复合臂式悬架和多连杆悬架等。

2. 非独立悬架非独立悬架是一种相对简单和经济的悬架系统，通常用于商用车和低配车型中。

它没有独立的悬架系统，而是通过一个刚性的悬架桥来连接左右车轮。

虽然非独立悬架对于减震效果不如独立悬架那么好，但它能够承受更高的荷载和更严苛的工况。

3. 半独立悬架半独立悬架是介于独立悬架和非独立悬架之间的一种类型。

它采用部分独立的设计，常见的半独立悬架有扭力杆式悬架和螺旋弹簧式悬架等。

半独立悬架可以在某种程度上提供悬架的独立性，同时也能满足一定的承载需求。

悬架的工作原理1. 弹簧悬架系统中的弹簧起到支撑车重和减震的作用。

根据材料和结构的不同，弹簧可以分为螺旋弹簧、气囊弹簧和扭杆弹簧等。

弹簧通过储存和释放能量来吸收和减缓由路面传递上来的冲击力，提供车身的稳定性和乘坐的舒适性。

2. 减震器减震器是悬架系统中的关键部件，其主要作用是控制和减缓弹簧运动时产生的弹性反弹，防止车身过度晃动，保持车轮与地面的接触。

常见的减震器类型有液压减震器、气压减震器和电磁减震器等。

减震器通过消化和吸收弹簧振动的能量，提供平稳的悬架行程和良好的悬架控制。

3. 悬架连接杆悬架连接杆用于连接车轮和车身，承受侧向力和纵向力的传递，同时保持车轮的位置和角度稳定。

在悬架系统中，常见的连接杆包括稳定杆、横拉杆和四连杆等。

第二章悬架系统特性1）悬架系统的作用：提高舒适性，降低地面不平度对车身的振动，是行驶平顺的研究对象；2）悬架的功能：缓冲、减振；3）悬架对车辆性能的影响：转向时，由于悬架系统的存在，使得车身在离心力的作用下会出现侧倾，从而造成左、右车轮的垂直载荷分配不均，引起左、右两侧车轮的地面附着力的变化，而其将对车辆操纵稳定性带来影响，因此，悬架分析又是操纵稳定性分析中的重要内容。

悬架系统既是平顺性研究又是操纵稳定性研究的重要内容。

4）悬架的类型：根据车辆左、右两个半轴是否连在一起，将悬架分为：独立悬架、非独立悬架。

独立悬架－两半轴是分开的，非独立悬架－两半轴是连在一起的。

非独立悬架独立悬架独立悬架又有：单横臂独立悬架双横臂独立悬架悬架的特性主要体现在刚度上，为此本章主要分析几种典型悬架的刚度特性。

2.1 扭杆悬架扭杆悬架的特点：结构简单、工作可靠、使用寿命长、单位质量变形能大。

扭杆弹簧在A处，垂直纸面向里（一）参数说明：1）d－扭杆直径；2）L－扭杆工作长度；3）a－平衡肘长度；4）α－平衡肘的初始安装位置与水平线的夹角；5）α－负重轮受力后平衡肘的与水平线的夹角，规定在水平线以下为正，水平线以上为负。

（二）受力分析平衡肘在受到垂直方向的力P作用时，扭杆一端从α位置变到了α位置，则在扭杆上作用的扭矩为M：=cosM Paα设在扭矩M 作用下，扭杆的扭角为：0M L G Jθαα=-=式中，J 为扭杆断面的极惯性矩，对实心圆杆有：440.132d J d π=≈；G 为扭杆材料的切变弹性模量（对钢，74530.5~79433.8G M P a =）。

由上两式可得：()0cos G J P La ααα-=由于刚度是力对位移的微分，所以要求刚度，还得需要确定位移。

负重轮行程为：()0sin sin f a αα=-则可得扭杆悬架的线刚度为：()0221cos x dPtg dPG J d m df df La daααααα--=== 把J 的表达式代入上式得：()4022132cos x tg G d m Laαααπα--=当0α=时，即平衡肘处于水平位置，此时可得 40232x G d m Laπ=（三）扭杆悬架刚度特性的影响因素 1）扭杆直径d 的影响，d 越大，刚度越大； 2）扭杆工作长度L 的影响，L 越长，刚度越小； 3）平衡肘长度a 的影响，平衡肘越长，刚度越小； 4）工作位置α的影响。
