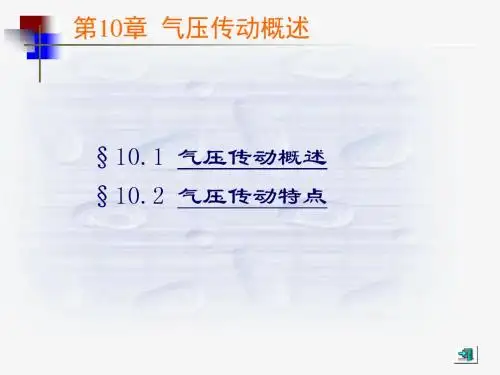

气压传动概述

气压传动的概念
气压传动是一种利用气体压力来传递能量的技术。

它广泛应用于工业
自动化、机械加工、汽车制造等领域，具有高效、可靠、安全等优点。

气压传动的基本原理是利用压缩空气产生的压力来驱动气缸、气动阀
门等执行器，从而实现机械运动。

在气压传动系统中，压缩空气通过
管道输送到执行器，通过气缸的活塞运动来驱动机械部件的运动。

气
压传动系统中的气动阀门起到控制压缩空气流动的作用，可以实现机
械部件的正反转、速度调节等功能。

气压传动系统具有以下优点：
1. 高效：气压传动系统的响应速度快，能够快速实现机械部件的运动，提高生产效率。

2. 可靠：气压传动系统的执行器结构简单，不易出现故障，具有较高
的可靠性。

3. 安全：气压传动系统使用的是压缩空气，不会产生火花和静电，不
易引起火灾和爆炸。

4. 易于控制：气压传动系统的气动阀门可以实现精确的控制，可以实现机械部件的正反转、速度调节等功能。

5. 环保：气压传动系统不会产生废水、废气等污染物，对环境友好。

气压传动技术的应用范围非常广泛，涵盖了机械加工、汽车制造、食品加工、医疗设备等多个领域。

例如，在机械加工领域，气压传动系统可以用于控制机床的进给、快速移动等动作，提高机床的加工效率和精度；在汽车制造领域，气压传动系统可以用于控制汽车的制动、离合器等部件，提高汽车的安全性和舒适性。

总之，气压传动技术是一种高效、可靠、安全、易于控制、环保的技术，具有广泛的应用前景。

气压传动的基本原理气压传动是一种利用气体压力传递力量或运动的机械传动方式。

它广泛应用于各个领域，如工业生产、机械制造和流体控制等。

本文将介绍气压传动的基本原理及其应用。

一、气压传动是利用气体压力的作用来传递力量和控制动作的一种技术。

它的基本原理是通过利用气体的可压缩性，将气体的压力转化为机械能，从而实现工作的目的。

1. 原理：气压传动的基本原理是应用物理学中的波动原理，即利用气体的压缩性，当气体被压缩一定程度时，气体分子之间的间距变小，压力增加，从而产生的压力能被传递到目标位置，通过气缸、活塞等装置将气体能转化为机械能，实现力量的传递和动作的控制。

2. 原理图示：（此处插入一张气压传动的原理图，描述气体的压缩与释放过程）图中所示为气压传动的原理图。

当气源通过压缩机产生一定压力的气体后，气体通过管道传输到气缸。

在气缸中，气体将推动活塞产生线性运动，并将力量传递到工作部件上，完成相关的工作。

二、气压传动的应用气压传动在工业生产和机械制造中有着广泛的应用。

下面将介绍几个常见的气压传动应用场景。

1. 气动工具：气动工具是使用气压传动原理的一类工具，如气动钉枪、气动扳手等。

它们通过气源提供的气压，将能量转化为力量，实现高速、高效的工作。

2. 气动控制系统：气压传动在流体控制系统中起着重要的作用。

例如，自动化生产线上的各个执行机构，使用气压传动来控制门窗、阀门等的开关，实现自动化的生产过程。

3. 汽车制动系统：汽车的制动系统中也应用了气压传动。

通过驱动气压制动泵，产生气压传递到制动器上，使车辆实现可靠的刹车功能。

4. 工业气动输送系统：工业领域常使用气压传动进行物料的输送和搬运。

例如，在水泥生产过程中，通过气压传动将物料从仓库输送到加工设备上。

5. 液压与气压联合应用：在一些需要同时具备高压力和快速响应的情况下，往往将液压与气压联合应用。

液压系统提供高压力，气压系统提供快速响应，使系统具备更好的性能和控制能力。

气压传动§1 气压传动系统的组成机械能气压能气压能机械能气压传动系统的组成§2 气源装置压缩空气的净化空气压缩机空气压缩机空气压缩机空压机的工作原理图空气压缩机*后冷却器→油水分离器气缸§3 气缸薄膜式气缸*双作用气缸气——液阻尼缸。

气液阻尼缸§4 气动辅件气动三大件雾器组合在一起使用，通称气动三大件。

分水滤气器减压阀调压阀的工作原理：p1p2*溢流式减压阀，*减压阀油雾器是一种特殊的注油装置。

其作用是使油雾器油雾器a油雾器消声器§5 气动控制阀简介气动控制阀、减压阀（调压阀）、安全阀（溢流阀）安全阀的工作原理A（2）开启状态顺序阀的工作原理单向顺序阀P O A单向顺序阀流量控制阀排气节流阀，是安装在执行元件的排气口处，调节12345678排入大气中气体流量的一种控制阀。

排气节流阀不仅能调整执行元件的运动速度，由于它带有消声器，因此也起减小排气噪声的作用。

方向控制阀KO POPAO PAK双气控换向阀ABA BPA B K 1K A B P ABPO 1O 2ABPO 2O 1先导式电磁换向阀ABPO 1O 2O 3PABPO O其它换向阀单向型控制阀）梭阀（又称或门）C C A快速排气阀思考题。

第一章气压传动概述1．1 气压传动系统的工作原理及组成一、气压传动系统的工作原理气压传动系统的工作原理是利用空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。

二、气压传动系统的组成典型的气压传动系统，一般由以下部分组成：1 气压发生装置它是原动机输出的机械能转变为空气的压力能。

其主要设备是空气压缩机。

2 控制元件是用来控制压缩空气的压力、流量和流动方向，以保证执行元件具有一定的输出力和速度，并按设计的程序正常工作。

如压力阀、流量阀、方向阀和逻辑阀等。

3 执行元件是将空气的压力能转变为机械能的能量转换装置。

如气缸和气马达。

4 辅助元件是用于辅助保证气动系统正常工作的一些装置。

如过滤器、干燥器、空气过滤器、消声器和油雾器等。

1．2 气压传动的特点一、气压传动及其应用气压传动简称气动，是指以压缩空气为工作介质来传递动力和控制信号，控制和驱动各种机械和设备，以实现生产过程机械化、自动化的一门技术。

因为以压缩空气为工作介质具有防火、防爆、防电磁干扰，抗振动、冲击、辐射，无污染，结构简单，工作可靠等特点，所以气动技术与液压、机械、电气和电子技术一起，互相补充，已发展成为实现生产过程自动化的一个重要手段，在机械工业、冶金工业、轻纺食品工业、化工、交通运输、航空航天、国防建设等各个部门已得到广泛的应用。

二、气压传动的优点1. 空气随处可取，取之不尽，节省了购买、贮存、运输介质的费用和麻烦；用后的空气直接排入大气，对环境无污染，处理方便，不必设置回收管路，因而也不存在介质变质、补充和更换等问题。

2. 因空气粘度小（约为液压油的万分之一），在管内流动阻力小，压力损失小，便于集中供气和远距离输送。

即使有泄漏，也不会像液压油一样污染环境。

3. 与液压相比，气动反应快，动作迅速，维护简单，管路不易堵塞。

简述气压传动工作原理
气压传动是一种利用压缩气体传递能量并驱动机械运动的方式。

其工作原理可以简述如下：
1. 压缩气体产生动力：将空气通过压缩机进行压缩，使其达到较高的压力。

压缩机通常由电动机驱动。

2. 储气罐储存压缩空气：将压缩机产生的压缩空气通过气管输送到储气罐中储存，使其压力稳定。

3. 驱动元件转换气压能量：储气罐中的压缩气体通过气管连接到需要驱动的元件，如气缸、马达等。

通过开启气压进气阀门，将压缩气体导入到驱动元件中。

4. 气压驱动运动：气压进入驱动元件后，使其内部的活塞或转子等运动部件开始工作。

这些部件的运动将产生机械力或转矩，并通过连杆、皮带等传动装置将能量传递到需要工作的设备上。

5. 气压释放与再循环：当驱动元件完成工作后，需要释放掉驱动元件内的压缩气体。

通过关闭气压进气阀门，打开消气阀门，使压缩气体通过排气管路排出。

释放气体后，系统重新进入工作循环，准备进行下一次驱动。

总的来说，气压传动利用压缩气体的能量，通过控制气流的进出，驱动机械元件进行运动。

它具有动力源易得、传动部件简单、操作方便等优点，广泛应用于工业生产和机械设备驱动领域。

气压传动气压传动是以空气作为介质进行能量传递的一种方式，其传动的特点前面已作介绍，在此不再讲述。

气压传动与液压传动类似，其工作介质为空气。

主要应用于各种机床、轻工机械、自动化生产线等等，其特点是：⑴由于以空气作为工作介质，来源方便，使用后可直接排入大气，不污染环境，易实现自动过载保护。

⑵空气流动损失比液体小，因此便于远距离的传输和控制，便于集中供气。

⑶与液压传动相比较，具有反应快，动作迅速等优点，在0.02—0.03S时间内就可以达到所要求的工作压力和速度。

⑷气压传动管路不易堵塞，维护简单。

工作环境适应性强，在易燃易爆、多尘埃、强辐射、振动等恶劣环境下工作时要比液压、电气传动优越。

⑸与液压元件一样易于实现系列化、标准化，且结构简单、制造方便。

气压传动也有其不足之处，如：⑴由于空气的可压缩性，载荷变化时运动平稳性稍差，且具有较大的排气噪声。

⑵工作压力低（0.2—1.0MPa），不易获得较大的输出力和力矩。

第一节气源装置及辅件一、气源装置气源装备是一套用来产生具有足够压力和流量的压缩空气并将其净化、处理及储存的装置，它的主体部分是空气压缩机，它是将原动机输出的机械能转变成气体压力能的装置。

1．空气压缩机空气压缩机的种类很多。

如按工作原理的不同可分为容积型和速度型。

容积型空气压缩机是指通过运动部件的位移，使一定容积的气体顺序地吸入和排出封闭空间，以提高静压力的压缩机。

按结构形式可分为往复式和回转式两种，如活塞式和滑片式空气压缩机等。

速度型空气压缩机是指随着气体连续地由入口流向出口，将动能换成势能来提高气体压力的一种压缩机，如离心式和转子式就属于这一类空气压缩机。

在气压传动中，一般多采用容积式空气压缩机，其中最常使用的机型为活塞式低压空气压缩机，其产生的压缩空气的压力通常小于1MPa。

2．冷却器冷却器是安装在压缩机的出口处，用于降低压缩空气的温度，并使压缩空气中的大部分水汽、油汽冷凝成水滴、油滴，以便经油水分离器析出，其结构形式有列管式，散热片式，套管式，蛇管式和板式等。

气压传动与控制技术简称气动，是以压缩空气为工作介质来进行能量与信号的传递，是实现各种生产过程、自动控制的一门技术。

它是流体传动与控制学科的一个重要组成部分。

近几十年来，气压传动技术被广泛应用于工业产业中的自动化和省力化，在促进自动化的发展中起到了极为重要的作用。

一、气压传动的工作原理和组成通过下面一个典型气压传动系统来理解气动系统如何进行能量传信号传递，如何实现控制自动化。

图11－1 气动剪切机的气压传动系统1－空气压缩机 2－后冷却器 3－分水排水器4－贮气罐5－分水滤气器6－减压阀7－油雾器8－行程阀9－气控换向阀10－气缸11－工料。

以气动剪切机为例，介绍气压传动的工作原理。

图11－1所示为气动剪切机的工作原理图，图示位置为剪切前的情况。

空气压缩机1产生的压缩空气经后冷却器2、分水排水器3、贮气罐4、分水滤气器5、减压阀6、油雾器7、到达换向阀9，部分气体经节流通路进入换向阀9的下腔，使上腔弹簧压缩，换向阀9阀芯位于上端；大部分压缩空气经换向阀9后进入气缸10的上腔，而气缸的下腔经换向阀与大气相通，故气缸活塞处于最下端位置。

当上料装置把工料11送入剪切机并到达规定位置时，工料压下行程阀8，此时换向阀9阀芯下腔压缩空气经行程阀8排入大气，在弹簧的推动下，换向阀9阀芯向下运动至下端；压缩空气则经换向阀9后进入气缸的下腔，上腔经换向阀9与大气相通,气缸活塞向上运动,带动剪刀上行剪断工料。

工料剪下后，即与行程阀8脱开。

行程阀8阀芯在弹簧作用下复位、出路堵死。

换向阀9阀芯上移．气缸活塞向下运动，又恢复到剪断前的状态。

图11－2所示为用图形符号绘制的气动剪切机系统原理图。

在气压传动系统中，根据气动元件和装置的不同功能，可将气压传动系统分成以下四个组成部分，如图11－1所示。

图11－2 气动剪切机系统图形符号1）气源装置气源装置将原动机提供的机械能转变为气体的压力能，为系统提供压缩空气。

它主要由空气压缩机构成，还配有贮气罐、气源净化处理装置等附属设备。

气压传动在生活中的应用气压传动，这个词听起来有点拗口，不过别担心，它其实就是我们生活中那些看似不起眼的装置，它们用气压来让东西动起来。

今天，我们就来聊聊气压传动在日常生活中的那些奇妙应用吧。

1. 什么是气压传动？首先，咱们得搞清楚气压传动到底是啥。

简单来说，就是用气体的压力来推动或控制物体的运动。

气压，就像是把气体“压”在一个地方，然后让它用劲儿推其他东西。

这种原理用得可广泛了，从咱们的家居到工业生产都能见到它的身影。

1.1 气压传动的工作原理气压传动的核心在于“压力”。

当气体被压缩到一个封闭的空间里，它就会变得非常有劲儿。

这个劲儿被用来推动活塞、推动机器，或者做其他各种各样的事情。

你可以把气压想象成一个看不见的“推手”，它能用自己的力量把物体移动或者控制它们。

1.2 气压传动的基本组件气压传动系统通常包括几个基本组件：气体源（比如压缩空气机）、气缸（用来存储气体并利用它的力量）、活塞（在气缸里运动的部分），以及控制这些运动的阀门。

它们就像是乐团中的各个乐器，一起配合才能奏出完美的乐章。

2. 气压传动在家居生活中的应用说到气压传动，咱们平时用到的最常见的就是家居里的各种小设备了。

比如，你有没有注意到，很多厨房里的设备都是用气压来工作的？2.1 厨房里的气压应用你看看那些现代化的咖啡机，很多都是用气压来完成萃取过程的。

把咖啡粉放在机器里，按一下按钮，压缩空气就会把水推到咖啡粉上，迅速萃取出香浓的咖啡液。

这不就是气压传动的典型应用吗？还有一些气压式的榨汁机也是利用这个原理，把水果中的汁液榨出来。

相比传统的手动榨汁机，气压榨汁机不仅省力，而且榨出来的果汁更纯净。

真是科技改变生活的好例子！2.2 家具中的气压应用家里的座椅，比如办公椅，调节高度的时候也离不开气压传动。

你坐在椅子上，想要调整座位高度，只需拉动一个杠杆，椅子下的气压装置就会立马响应，让你坐得更舒适。

这种应用，让我们生活更方便，也让办公更加轻松。
