室内排水管道的建筑安装施工规范

室内排水管道安装技术要求
室内排水管道安装是建筑物中非常重要的一项工程，它的质量直接影响到建筑
物的使用效果和居住环境。

为了确保室内排水系统的正常运行，以下是室内排水管道安装的技术要求：
1. 符合国家相关标准：室内排水管道安装需要符合国家相关的标准和规范，如《建筑给水排水设计规范》等。

这些规范包括了管道材料的选用、管道布局、施工工艺等方面的要求，确保室内排水系统的安全可靠。

2. 管道材料的选择：室内排水管道通常采用PVC、PE、PPR等材料，这些材
料具有良好的耐腐蚀性能和使用寿命。

在选择管道材料时，需要确保其质量合格、自身耐压能力足够，并且与其他相关材料良好配合。

3. 管道布局合理：室内排水管道布局需要考虑到建筑物的结构及各个排水设备
的位置。

合理的布局可降低管道的阻力、减少污水的滞留，保障排水快速畅通。

4. 施工工艺标准：室内排水管道的施工工艺需要符合标准和规范要求。

包括管
道的切割、连接、焊接等工艺操作，必须严格按照要求进行，确保管道的质量合格。

5. 检测和验收：室内排水管道安装完成后，应进行严格的检测和验收。

检测可
以通过水压试验等方式，确保管道的密封性和耐压性。

验收则是对管道安装的各项技术要求进行评估，确保安装质量达到预期。

综上所述，室内排水管道安装的技术要求涉及材料选择、布局设计、施工工艺
以及检测验收等方面。

只有按照相关标准和规范进行操作，才能确保室内排水系统的安全可靠，提供舒适的居住环境。

给排水管道安装规范
一、引言
在建筑物或其他场所的建设过程中，给排水管道的安装是一个
非常重要的环节。

合理安装给排水管道不仅能够保证正常的水路通畅，还能有效地防止水患和排污问题。

因此，为了确保给排水系统
的安全性和可靠性，需要按照一定的规范进行安装。

二、安装前的准备工作
在给排水管道安装前，需要进行一系列的准备工作，如下所示：
1. 设计规划：在进行给排水管道的安装前，必须进行详细的设
计规划。

设计规划应包括管道的布局、管径、管材、连接方式等信息，并符合相关的建筑标准和规范要求。

2. 材料选择：选择合适的管材对于给排水管道的安装至关重要。

应根据实际情况选择耐腐蚀、耐压力、耐热性好的管材。

常见的管
材有PVC管、PE管、铸铁管等，具体选择要根据工程的需求和场
所的要求进行。

3. 工具准备：在给排水管道的安装过程中，需要用到一些专用工具，如锤子、螺丝刀、底座、测量工具等。

在安装前，应确保这些工具清洁、完好，并且按照要求妥善保管。

4. 现场勘测：在进行给排水管道的安装前，应进行现场勘测，了解土质情况、地下物管位置、施工条件等，以便合理安排管道的布置和施工顺序。

5. 施工方案：应根据具体情况制定合理的施工方案，包括施工时间安排、工序计划、材料准备等，确保工程按计划进行。

三、管道安装步骤
1. 管道布置：根据设计规划，合理布置管道的走向。

管道应尽量避开地下障碍物和其他管线，并且应保证斜度符合要求，以便排水顺畅。

2. 管道连接：根据管道的材质和尺寸，选择适合的管件和连接方式进行连接。

管道连接应牢固密封，防止漏水和渗漏。

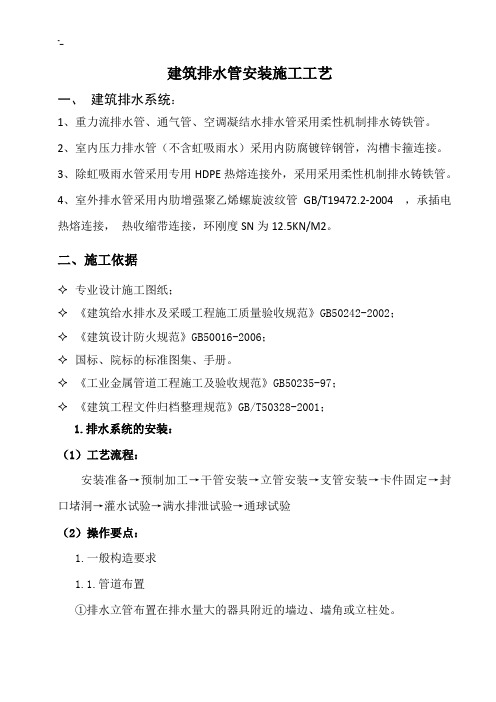

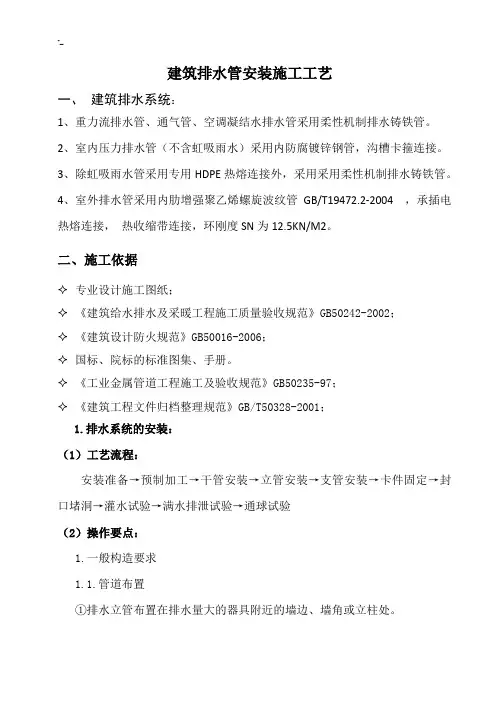

建筑排水管安装施工工艺一、建筑排水系统：1、重力流排水管、通气管、空调凝结水排水管采用柔性机制排水铸铁管。

2、室内压力排水管（不含虹吸雨水）采用内防腐镀锌钢管，沟槽卡箍连接。

3、除虹吸雨水管采用专用HDPE热熔连接外，采用采用柔性机制排水铸铁管。

4、室外排水管采用内肋增强聚乙烯螺旋波纹管GB/T19472.2-2004 ，承插电热熔连接，热收缩带连接，环刚度SN为12.5KN/M2。

二、施工依据✧专业设计施工图纸；✧《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；✧《建筑设计防火规范》GB50016-2006；✧国标、院标的标准图集、手册。

✧《工业金属管道工程施工及验收规范》GB50235-97；✧《建筑工程文件归档整理规范》GB/T50328-2001；1.排水系统的安装：（1）工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验（2）操作要点：1.一般构造要求1.1.管道布置①排水立管布置在排水量大的器具附近的墙边、墙角或立柱处。

②管道不得布置在食堂，饭食业的主副食贮藏、烹调、配餐操作部上方。

③管道不得穿越卧室，贮藏柜、且不宜布置和敷设在与卧室相邻的内墙面。

④管道不得布置在遇水会燃烧、爆炸或损坏的原料、产品和设备的上方。

⑤管道应避免布置在热源附近，如不能避免，且管道表面受热温度大于60℃时，应采取隔热措施。

主管与家用灶具边净距不得小于0.4m。

⑥管道不得穿越烟道，沉降缝和防火墙。

管道应避免穿过伸缩缝，若必须穿过时，应采取相应措施。

⑦最低横支管与立管连接处至排水管管底的垂直距离如小于表1中数值时，最低横支管应单独接出建筑物外。

最低横支管与立管连接外至排出管管底的垂直距离表1注：如最低横支管不能单独接出时，则立管底部和排出管应放大一号管径2.伸顶通气管①立管应设伸顶通气管至室外连通大气。

②伸顶通气管高出屋面均不得小于0.3m,但必须大于最大积雪厚度，在上人屋面，通气管应高出屋面2.0m。

排水管道安装工艺标准据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-20021、范围本工艺标准适用于民用及一般工业建筑的室内铸铁排水管道安装工程。

2、施工准备2.1材料要求：2.1.1铸铁排水管及管件规格品种应符合设计要求。

灰口铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。

2.1.2镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀，内壁无飞刺，管件偏扣、乱扣、方扣、丝扣不全，角度不准等现象。

2.1.3青麻、油麻要整齐，不允许有腐朽现象。

沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。

2.1.4水泥一般采用32.5号水泥，必须有出厂合格证或复试证明。

2.1.5其它材料：汽油、机油、胶皮布、电气焊条、型钢、螺栓、螺母、铅丝等。

2.2主要机具：2.2.1机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等等。

2.2.2工具：套丝板、手锤、大锤、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管钳、小车等。

建设工程教育网2.2.3其它：水平尺、线坠、钢卷尺、小线等。

2.3作业条件：2.3.1地下排水管道的铺设必须在基础墙达到或接近±0标高，房心土回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管道穿过建筑基础处，已按设计要求预留好管洞。

2.3.2设备层内排水管道的敷设，应在设备层内模板拆除清理后。

2.3.3楼层内排水管道的安装，应与结构施工隔开一～二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。

3、操作工艺3.1工艺流程：标高位置画线定位。

3.3管道预制：3.3.1为了减少在安装中捻固定灰口，对部分管材与管件可预先按测绘的草图捻好灰口，并编号，码放在平坦的场地，管段下面用木方垫平垫实。

建筑物排水管道安装规范引言：在建筑物的设计和施工中，排水系统是至关重要的一部分。

排水管道安装的规范性和标准化对于保障建筑物正常排水、防止漏水、防止污水回流以及保护环境都有着重要意义。

本文将从排水管道的设计、材料选择、安装方式以及维护等方面进行论述，以期为建筑行业提供相关规范和参考。

一、设计规范1.1 正确计算排水管道的容量和流速，保证排水畅通，并避免漏水和积水的发生。

1.2 根据建筑物的类型和使用功能，合理选择管道的直径、厚度和材质。

1.3 严格按照国家相关规范制定设计方案，包括斜度、弯头和分支管的设置等。

1.4 设计排水系统时，应考虑到建筑物内外排水的联系，采取合适的连接方式，避免漏水和污水回流。

二、材料选择2.1 选择符合国家标准的排水管道材料，如PVC、铸铁、镀锌钢管等，以确保其质量和可靠性。

2.2 不同地区和不同环境条件下，应选择合适的材料进行排水管道的安装，以抗腐蚀和耐久性为重要考量因素。

2.3 在特殊环境下，如强酸、强碱等场景，应选择符合相关规范和标准的特殊材料，以确保排水管道的正常运行。

三、安装规范3.1 在安装排水管道前，应对安装环境进行清理和检查，确保没有杂物、灰尘和障碍物等。

3.2 安装排水管道时，应严格按照设计方案和相关标准，正确连接和固定管道。

3.3 管道的连接部位应采用密封材料，确保连接处不漏水，并经过必要的测试和检验。

3.4 当穿越建筑物结构物时，应采取合适的保护措施，避免对结构造成损坏。

3.5 大型建筑物应进行分类排水系统，分别建设污水管道和雨水管道，以充分利用和管理水资源。

四、维护与管理4.1 定期对建筑物排水系统进行检查和维护，确保排水管道和设备的正常运行和使用寿命。

4.2 排水管道在使用过程中应避免排放对管道材料有腐蚀作用的废水和物质。

4.3 如发现管道漏水、堵塞或其它问题，应及时采取措施进行修复和处理，防止更大的损害发生。

4.4 使用和管理人员应定期清洁排水口和过滤网等设施，以确保排水的顺畅和卫生。

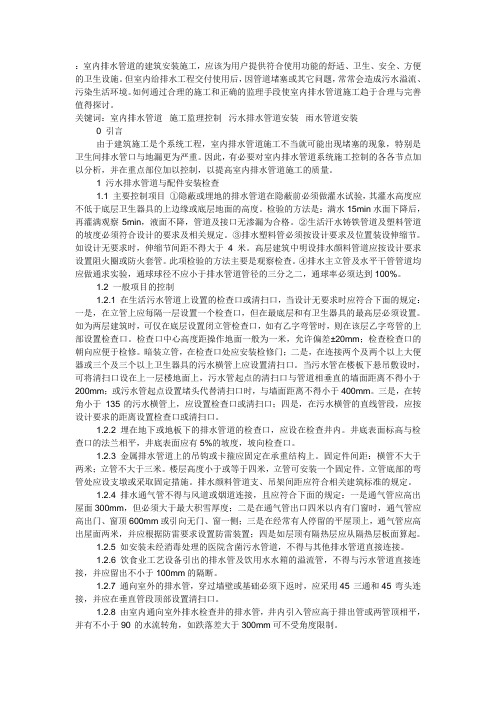

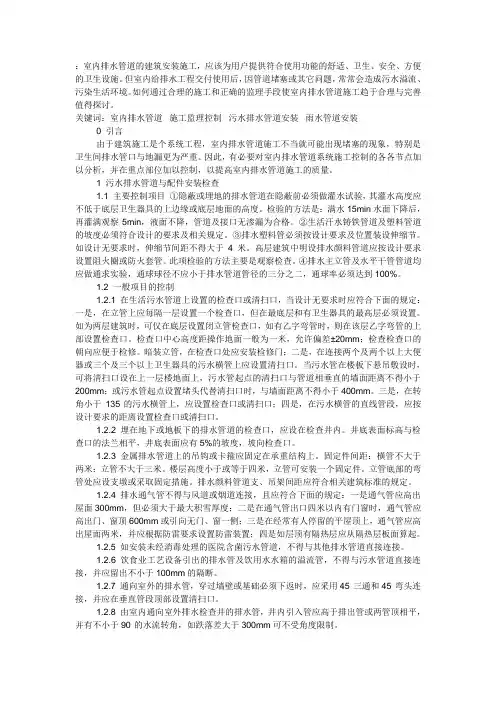

：室内排水管道的建筑安装施工，应该为用户提供符合使用功能的舒适、卫生、安全、方便的卫生设施。

但室内给排水工程交付使用后，因管道堵塞或其它问题，常常会造成污水溢流、污染生活环境。

如何通过合理的施工和正确的监理手段使室内排水管道施工趋于合理与完善值得探讨。

关键词：室内排水管道施工监理控制污水排水管道安装雨水管道安装0 引言由于建筑施工是个系统工程，室内排水管道施工不当就可能出现堵塞的现象，特别是卫生间排水管口与地漏更为严重。

因此，有必要对室内排水管道系统施工控制的各各节点加以分析，并在重点部位加以控制，以提高室内排水管道施工的质量。

1 污水排水管道与配件安装检查1.1 主要控制项目①隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面的高度。

检验的方法是：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

②生活汗水铸铁管道及塑料管道的坡度必须符合设计的要求及相关规定。

③排水塑料管必须按设计要求及位置装设伸缩节。

如设计无要求时，伸缩节间距不得大于4米。

高层建筑中明设排水颜料管道应按设计要求设置阻火圈或防火套管。

此项检验的方法主要是观察检查。

④排水主立管及水平干管管道均应做通求实验，通球球径不应小于排水管道管径的三分之二，通球率必须达到100%。

1.2 一般项目的控制1.2.1 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下面的规定：一是，在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。

如为两层建筑时，可仅在底层设置闭立管检查口，如有乙字弯管时，则在该层乙字弯管的上部设置检查口。

检查口中心高度距操作地面一般为一米，允许偏差±20mm；检查检查口的朝向应便于检修。

暗装立管，在检查口处应安装检修门；二是，在连接两个及两个以上大便器或三个及三个以上卫生器具的污水横管上应设置清扫口。

当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；或污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。

建筑行业中的给排水安装规范在建筑行业中，给排水安装是一个非常重要的环节，它涉及到建筑物内部的供水和排水系统，直接关系到人们的正常生活和工作。

为了确保建筑物内部给排水系统的安全和可靠，各国都有一系列的给排水安装规范。

本文将介绍一些常见的给排水安装规范。

1. 给水系统安装规范1.1 管道材料选择给水系统的管道材料应选择符合国家标准的优质材料，常见的有铜管、钢管、PVC管等。

不同的材料适用于不同的工程需求，必须根据具体情况进行选择。

1.2 管道布置给水管道的布置应符合以下原则：- 管道应尽量避免穿越楼板、梁柱和墙面，以免影响建筑结构的强度和美观。

- 管道应保持水平或倾斜，以确保水流畅通，并预留必要的检修口。

- 管道的弯曲半径应符合标准要求，避免过小的弯曲引发管道堵塞或破裂。

1.3 水龙头和阀门安装水龙头和阀门的安装应符合以下要求：- 水龙头应选择符合国家标准的产品，并按照厂家要求进行正确安装，以确保使用方便和安全。

- 阀门应设置在合适的位置，以便于对水流进行控制，并设有标示牌或标志，便于辨认和操作。

2. 排水系统安装规范2.1 下水道设计排水系统的下水道设计应符合以下要求：- 下水道应设置在地下，避免与人员和车辆的通行产生冲突。

- 下水道的坡度应合理，在满足排水速度的同时，避免过大的坡度造成流速过高和管道堵塞。

- 下水道应具备防臭、防渗漏和防止气体反流的功能。

2.2 排水管道安装排水管道的安装应符合以下原则：- 管道应采用合适的材料，如PVC管、铸铁管等，以保证使用寿命和耐腐蚀性。

- 管道的连接部分应采用密封材料进行连接，以确保不会漏水。

- 管道应固定在适当的位置，以避免振动和损坏。

2.3 排水口和地漏排水口和地漏的设置应满足以下要求：- 排水口和地漏的位置应合理，易于清洁和检修。

- 排水口和地漏的盖板应牢固，能够承受人员和物品的压力，防止翘起或损坏。

3. 安全注意事项在给排水安装过程中，还需要注意以下安全事项：- 安装人员必须经过专业培训，掌握相关技术和操作规范。

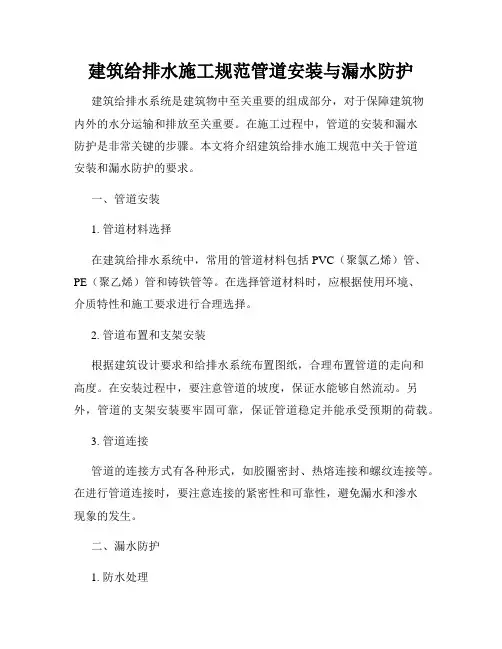

建筑给排水施工规范管道安装与漏水防护建筑给排水系统是建筑物中至关重要的组成部分，对于保障建筑物内外的水分运输和排放至关重要。

在施工过程中，管道的安装和漏水防护是非常关键的步骤。

本文将介绍建筑给排水施工规范中关于管道安装和漏水防护的要求。

一、管道安装1. 管道材料选择在建筑给排水系统中，常用的管道材料包括PVC（聚氯乙烯）管、PE（聚乙烯）管和铸铁管等。

在选择管道材料时，应根据使用环境、介质特性和施工要求进行合理选择。

2. 管道布置和支架安装根据建筑设计要求和给排水系统布置图纸，合理布置管道的走向和高度。

在安装过程中，要注意管道的坡度，保证水能够自然流动。

另外，管道的支架安装要牢固可靠，保证管道稳定并能承受预期的荷载。

3. 管道连接管道的连接方式有各种形式，如胶圈密封、热熔连接和螺纹连接等。

在进行管道连接时，要注意连接的紧密性和可靠性，避免漏水和渗水现象的发生。

二、漏水防护1. 防水处理在给排水系统的关键节点，如管道与墙面、地面的交接处，应进行防水处理。

可以采用专用的防水材料或涂层来保护管道周边的建筑构件，以防止漏水的发生。

2. 检查孔和接口处理在管道系统中，往往存在着检查孔和接口，如排水井和检修口等。

对于这些特殊部位，应采取严密的封闭措施，以防止漏水。

可以使用专用的密封胶或涂料进行处理，确保接口处不产生渗漏。

3. 管道保护为了防止管道在使用过程中受到外力的损害，应在管道周围设置保护措施。

例如，在地面上方的管道应设置防护管或者保护层，以防止外力对管道的冲击和损害。

4. 漏水检测和修复在建筑物的使用过程中，难免会出现一些管道漏水的情况。

因此，在施工完成后，还应定期进行漏水检测，及时发现并修复漏水问题，以确保建筑物的正常使用。

总结：建筑给排水施工规范管道安装与漏水防护是建筑物中至关重要的环节。

在施工过程中，应严格按照规范要求，选择合适的管道材料，合理布置管道走向和高度，确保管道连接的紧密性和可靠性。

另外，在施工完成后，还应进行漏水检测和修复，以保障建筑物的正常使用。

室内排水管道安装规范室内排水管道安装是建筑施工中非常重要的一项工作，必须按照一定的规范进行施工，以确保管道安全、畅通。

下面是室内排水管道安装的一些规范要求。

1. 管道选材：室内排水管道选用的材料应具备耐腐蚀、耐高温、耐压力等特性，常见的材料有铸铁管、PVC管和复合管等。

选材时需要根据具体的使用环境和要求进行选择。

2. 安装施工：（1）管道布置：室内排水管道应按照设计要求合理布置，管道的走向应尽量简洁直线。

水平管道应有一定的坡度，以保证排水畅通。

分支管道应与主管道垂直接口，避免使用45度弯头。

（2）管道固定：管道应按照设计要求进行固定，使其在使用过程中不产生位移或振动。

对于较长的水平管道，应根据其长度进行适当的支撑和固定，以防止管道下沉或形成沉积物。

（3）管道连接：管道连接应采用专用接口或胶水进行连接，确保连接牢固、密封。

对于铸铁管，可通过橡胶密封圈或铸铁法兰进行连接。

管道连接处应进行检查，确保无渗漏。

（4）防水处理：在室内排水管道与墙体、地面交接处，应进行防水处理，以防止水渗漏。

可采用防水涂料、防水胶带等防水材料进行处理。

3. 安全措施：（1）通风管道：室内排水管道应与室外保持一定的距离，避免造成污水气味的扩散。

通风管道应采用防虹吸措施，避免污水倒流。

通风管道的口径应根据设计要求进行选择。

（2）防雷击措施：室内排水管道应配置合适的防雷设施，以防止雷电击穿或损坏管道。

可采用避雷针、避雷带等设备进行防护。

（3）管道标识：在室内排水管道的关键部位，应设置明显的管道标识，包括管道的名称、流向、水平或垂直等信息，以便于使用、维修和检查。

室内排水管道的安装规范旨在确保管道的安全、可靠运行，防止漏水、堵塞等问题的发生。

施工人员在进行安装时应严格按照规范要求进行操作，并进行必要的质量检测和验收。

只有合理、规范的安装才能保证室内排水系统的正常运行，为用户提供良好的使用环境。

室内给排水施工工艺规范要求
为了确保室内给排水管道施工质量，以下是一些施工工艺规范
要求。

材料准备
- 所选材料应符合国家标准，并且应配备齐全。

- 材料的送货单和质量证明都应该妥善保管。

- 包装损坏的材料不应使用。

管道铺设
- 安装地漏前应先进行防水处理，再进行地面垫层施工。

- 水平铺设的水管直径为50mm及以下时，应用橡胶垫圈密封，直径大于50mm时，应在泥水垫层中架设管架，并用金属扣带固定。

- 泥水管应嵌在砖墙或混凝土墙墙体内，并应进行设备安装前
的检查。

设备安装
- 安装龙头时，龙头上方应设置顶水器，防止进水管压力过大引起水花飞溅。

- 水暖器和燃气热水器的安装应符合国家标准及安全规程，并应进行严格的耐压试验。

- 安装地漏时，地漏口高应低于地面，以方便水排出。

管道测试
- 管道安装及设备安装完成后，应进行一次全面的试验，以确保安装质量。

- 试验应在施工单位工作人员的监督下进行。

- 试验的压力应符合国家规定，并持续时间应不少于30分钟。

- 试验后，如有泄漏等情况，应立即修复并重新试验。

以上是室内给排水施工工艺规范要求的主要内容。

在施工过程中，应严格按照要求进行操作，确保施工质量和施工安全。

同时，对安装质量进行全面的检查和测试，确保管道及设备的正常使用和维护。
