Debussy 仿真快速上手教程

基于modelsim和debussy的批处理仿真本文将会叙述采用批处理的方法进行modelsim结合debussy仿真调试。

目的在于提高仿真效率。

该流程只适用于FPGA的前仿真，使用verilog文件以及测试文件。

如此操作有以下几个优点：1、虽然开始的时候需要稍作准备，但等你完成了一次仿真后，以后只需要略微修改一下就可以直接应用到其他工程里边去。

相对于采用用modelsim的界面操作，省去了很多例如创建工程、添加仿真文件、进行编译、进行仿真等等节省了宝贵的工作时间。

当然可以提高工作效率。

2、文件管理非常清楚。

所有的verilog文件都放在一个文件夹，所有仿真需要的文件以及仿真结果都放在另外一个文件里边，而且仿真后的文件也相对于使用modelsim界面操作仿真结果要少。

3、还有就是，因为没有界面操作，仿真速度会快很多，特别是采用modelsim进行稍微大的仿真的时候，这时候采用这种方法的优势就更加明显了。

以下是进行仿真前的准备工作第一步：安装modelsim、debussy软件以及编译相应的仿真库，如何安装以及破解，网络上有很多的资料说明，在这里就不详细说了。

对于仿真库的编译，也有很多的方法，可以参考文章《modelsim添加仿真库方法》by Craftor。

许多工程师也在自己的博客写过或转载过相似的库编译的方法。

这些都是我进行批处理仿真前已经做好了。

我的软件都是装在D盘分别是：D:\modeltech_6.5e和D:\Novas\Debussy第二步：创建do文件。

如下（行号不需要）：1、vlib work2、vlog-f vfile.f-incr3、vsim-L xilinxcorelib_ver-L unisims_ver-L simprims_ver-L uni9000_ver-L unisims_ver-pli novas_fli.dll-lib work tuner_iic_tb4、run40ms5、exit然后保存为sim.do解析：1表示创建仿真工作库，也就是将你编译文件之后的文件存在这个work文件夹下。

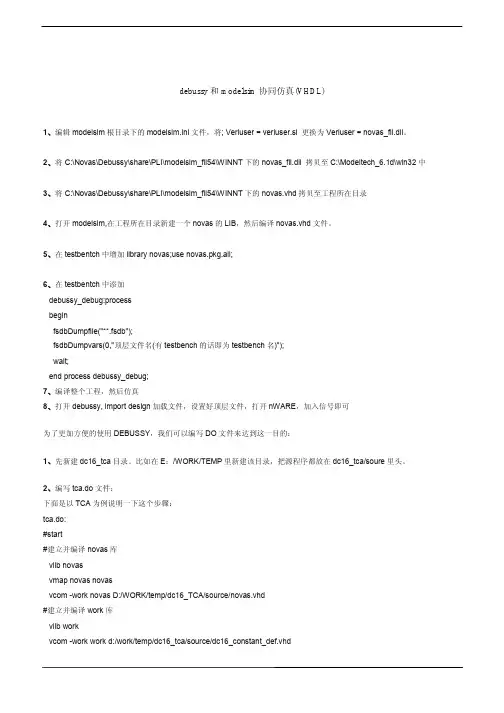

debussy和modelsim协同仿真(VHDL)1、编辑modelsim根目录下的modelsim.ini文件，将; Veriuser = veriuser.sl 更换为Veriuser = novas_fli.dll。

2、将C:\Novas\Debussy\share\PLI\modelsim_fli54\WINNT下的novas_fli.dll 拷贝至C:\Modeltech_6.1d\win32中3、将C:\Novas\Debussy\share\PLI\modelsim_fli54\WINNT下的novas.vhd拷贝至工程所在目录4、打开modelsim,在工程所在目录新建一个novas的LIB，然后编译novas.vhd文件。

5、在testbentch中增加library novas;use novas.pkg.all;6、在testbentch中添加debussy_debug:processbeginfsdbDumpfile("**.fsdb");fsdbDumpvars(0,"顶层文件名(有testbench的话即为testbench名)");wait;end process debussy_debug;7、编译整个工程，然后仿真8、打开debussy, import design加载文件，设置好顶层文件，打开nWARE，加入信号即可为了更加方便的使用DEBUSSY，我们可以编写DO文件来达到这一目的：1、先新建dc16_tca目录。

比如在E：/WORK/TEMP里新建该目录，把源程序都放在dc16_tca/soure里头。

2、编写tca.do文件：下面是以TCA为例说明一下这个步骤：tca.do:#start#建立并编译novas库vlib novasvmap novas novasvcom -work novas D:/WORK/temp/dc16_TCA/source/novas.vhd#建立并编译work库vlib workvcom -work work d:/work/temp/dc16_tca/source/dc16_constant_def.vhdvcom -work work d:/work/temp/dc16_tca/source/dc16_tca.vhdvcom -work work d:/work/temp/dc16_tca/source/dc16_tca_tb.vhdvsim dc16_tca_tb#仿真运行时间run 10000usquit#end3、然后在dos界面先进入到dc16_tca目录里，比如E：/WORK/TEMP/dc16_tca然后再输入>c:\modeltech_6.1b\win32/vsim -c -do tca.do这里假设modelsim装在C盘个人感觉modelsim的仿真速度用DO文件的方式比用modelsim的GUI方式要快很多。

debussy_debug:process begin fsdbDumpfile("**.fsdb"); fsdbDumpvars(0,"system"); wait; end process debussy_debug; fsdbdumpfile("t1.fsdb");--此处的文件名可以随便取。

Debussy的输入为：Verilog/VHDL或混合语言 源代码，仿真波形文件，SDF 支持的波形格式：vcd，fsdb(fast signal database，比vcd文件小5-50倍)，模拟波形文 件（PowerMill，TimeMill，Avant! StarSim，SmartSpice） 支持的仿真器：Verilog-XL，NC-verilog，NCVHDL，Leapfrog，Modelsim，VCS，Ploaris

1. Modelsim阶段
VHDL通过ModelSim产生FSDB文件
b、将Debussy安装目录下的\share\PLI\modelsim_fli54\WINNT下的 novas.vhd拷贝至工程所在目录，打开modelsim,在工程所在目录新建一个 novas的LIB，然后编译novas.vhd文件。（对于这一步，前期准备工作的时 候就像提取Altera的库一样，将该库文件提取到ModelSim里，生成一个可以 重复使用的novas库，这样就可以一劳永逸不要每个工程都要编译一次这个 库）。 c、在testbentch中增加library novas;use novas.pkg.all;并在testbentch 中添加：
Active Annotation

Debussy功能
Debussy直接编译Verilog\VHDL源代码， 并且采用了预综合技术识别电路的单元，可 以生成原理图。在导入仿真结果后，可以用 Active Annotation在源代码、原理图、状 态图上动态显示变量的仿真值

介绍一、Debussy是一个Verilog/VHDL调试工具Debussy是一套很好的Verilog/VHDL调试工具，可以帮助设计者快速理解复杂的设计，查找和定位设计中存在的问题，提高效率。

二、Debussy包含软件模块Debussy主要有以下几个模块：1、nTrace：超文本连接方式的源代码追踪及分析2、nSchema：原理图显示及分析3、nWave：波形显示及分析4、nState：有限状态机的显示及分析5、nCompare：分析仿真结果，比较其相异处。

Debussy的五个组成部分nTrace, nWave, nSchema, nState, nCompare在FSDB和Knowledge Database (KDB)的支持下高度集成。

三、Debussy功能Debussy直接编译Verilog/VHDL源代码，并且采用了预综合技术识别电路的单元，可以生成原理图。

在导入仿真结果后，可以用Active Annotation在源代码、原理图、状态图上动态显示变量的仿真值。

Debussy的输入为：Verilog/VHDL或混合语言源代码，仿真波形文件，SDF支持的波形格式：vcd，fsdb，模拟波形文件（PowerMill，TimeMill，Avant! Star-Sim，SmartSpice）支持的仿真器：VCS，Verilog-XL，NC-verilog，NC-VHDL，Modelsim，Leapfrog，Ploaris。

操作一、启动1. 启动%debussy启动debussy时，弹出一个nTrace窗口，包含三个子窗口：a、左边是Hierarchical Browser窗口，用来显示设计的层次（design hierachy）。

b、右边是Source Code window，显示源代码。

跟踪信号的驱动、负载。

c、底下是Message window（消息窗口），用来报告操作的结果。

2．导入设计File->Import DesignDebussy提供了两种导入设计的方法：A、从设计源文件直接导入B、从库导入（先将源文件编译成库）Note: 可以用命令的方式直接启动debussy并导入设计文件，即在命令行上列出所有的选项和源文件，或者把这些选项和源文件写到一个文件中，用-f选项指定这个文件。

Liyong xjtu’soc center
Institute of Artificial Intelligence and Robotics
Debussy功能及包含软件模块
Debussy功能
Debussy直接编译Verilog\VHDL源代码，并且采用了预综合技术 识别电路的单元，可以生成原理图。在导入仿真结果后，可以用 Active Annotation在源代码、原理图、状态图上动态显示变量的 仿真值
nWave 的使用 (Cont.)
4. 選擇欲觀察的signal，以中鍵按住拖曳到右邊的視窗， 如圖所示。
い龄╈Σ：
娩跌怠
Liyong xjtu’soc center
Institute of Artificial Intelligence and Robotics
nWave 的使用 (Cont.)
Liyong xjtu’soc center
Institute of Artificial Intelligence and Robotics
nTrace 的使用 (Cont.)
¤ Â_
ÂI ªº
²Å
¸¹
¼Ð°O
Liyong xjtu’soc center
Institute of Artificial Intelligence and Robotics
Liyong xjtu’soc center
Institute of Artificial Intelligence and Robotics
nSchematic 的使用
1. 在 Import Design 完成之後，進入 Interactive Mode。 2. 按 New Schematic icon ，會出現程式相對應的電路 圖。

EDK工程ModelSim仿真流程前期准备：1.已经安装软件工具：Xilinx ISE 11.1ModelSim 6.5Debussy5.4v92.EDK和ModelSim6.5联合仿真库设置完毕3.EDK和ModelSim6.5可以生成”.FSDB”文件，供Debussy波形查看器观察波形以参加电子设计竞赛的H.264工程为例，进行仿真演示。

1.首先确保工程simulation文件夹下没有文件。

2.如果有文件，要通过如下方式清除，不能直接删除。

3.清除后，点击Simulation Generate Simulation HDLFiles，重新生成工程仿真的库文件。

Console控制台显示生成了Simulation ModelSimulation文件夹下生成了一堆文件。

4.在Simulation文件夹下，找到“system_tb.v”文件，打开，添加如下语句initial begin$dumpfile("aa.fsdb");$dumpvars;end以便仿真时，生成fsdb文件。

5.返回XPS界面，选择Simulation->Launch HDL Simulator，通过这种方式，打开了ModelSim6.5软件6.打开了ModelSim6.5软件，如下图所示7.打开Simulation文件夹中的system_setup.do文件，该文件中存放了系统生成的仿真脚本语句。

8.返回ModelSim6.5，在命令行下先输入“do system.do”命令。

9.输入如下命令“vsim -novopt -t ps D:/modeltech_6.5/win32/novas.dll -Lxilinxcorelib_ver -L secureip -L unisims_ver +notimingchecks system_tb glbl”理由（复制system_setup.do文件中第二条脚本语句”vsim -novopt -t ps -L xilinxcorelib_ver -L secureip -L unisims_ver +notimingchecks system_tb glbl”,注意到要仿真生成fsdb波形文件，所以在ps和-L前添加一条新的语句”D:/modeltech_6.5/win32/novas.dll”，要链接这个“novas.dll”动态链接文件。

1 引言
做 ASIC 或者 FPGA 设计中，选择合适的软件工具，对工作的开展有很大的帮助，一杆 利器，绝对可以使工作事半功倍。在 Windows 环境下做 rtl 开发(Verilog/VHDL)，modelsim 是主流的仿真工具。Modelsim 虽然仿真速度快，功能强大。但是在调试查看波形时，便利 性远比不上 debussy。 或许大家对 debussy 有些陌生， 但是说到 linux 下被广泛使用的 verdi， 应该熟悉。Debussy 就是 verdi 的 Windows 版本，都是思源科技 NOVAS 开发的波形调试工 具，具有相同的源码。Debussy 和 verdi 具有相同的操作界面，熟悉 verdi 的工程师，使用 debussy 很容易上手。
图 6 Debussy 导入设计
4.
选中”From File”选项卡，然后在左下方的窗口中，按路径依次双击文件夹并打开， 找到 nv_lab1.f 的位置， 这时右下侧窗口显示出 nv_lab.f 文件， 双击该文件， 把 nv_lab.f 添加到了 Design Files 列表中，如图 7。然后点击 OK 按钮，则在 Debussy 中打开 了 lab1 的设计。
图 8 Debussy 中打开波形窗口
图 9 打开的波形窗口
6.
在波形窗口菜单栏，点击 File Open，在弹出的对话框中按路径找到 sim_top.fsdb 文件，双击，打开波性文件，如图 10 所示。
图 10 找到并打开波性文件
7.
查看信号波形。如图 11 所示，切换到 debussy 主界面，通过左边的导航栏，找到 想查看的文件并双击打开， 在文件中选中需要观察的信号， 可以按住鼠标左键拖动， 选中多个新号，选中后按 ctrl+w 键，把信号添加到波形窗口中。

Debussy 仿真快速上手教程Debussy 介绍Debussy 是NOVAS Software, Inc(思源科技)发展的HDL Debug & Analysis tool，这套软体主要不是用来跑模拟或看波形，它最强大的功能是：能够在HDL source code、schematic diagram、waveform、state bubble diagram之间，即时做trace，协助工程师debug。

可能您会觉的：只要有simulator如ModelSim就可以做debug了，我何必再学这套软体呢? 其实Debussy v5.0以后的新版本，还提供了nLint -- check coding style & synthesizable，这蛮有用的，可以协助工程师了解如何写好coding style，并养成习惯。

下图所示为整个Debussy 的原理架构，可归纳几个结论：Debussy有四个主要单元(component)，nTrace、nWave、nSchema、nStatenTrace -- Hypertext source code analysis and browse tool (为%Debussy &所开启的主画面)nWave -- Waveform analysis tool (可由nTrace内开启，或直接%nWave &开启)nSchema -- Hierarchy schematic generatornState -- Finite State Machine Extraction and analysis toolDebussy本身不含模拟器(simulator)，必须呼叫外部模拟器(如Verilog-XL or ModelSim)产生FSDB file，其显示波形的单元"nWave"透过读取FSDB file，才能显示波形或讯号值的变化快速上手五部曲：(Debussy v.5.2)1. Import Files and generate FSDB file2. Trace between hierarchy browser and source code3. Trace between hierarchy browser、source code and schematic4. Trace between hierarchy browser、source code、schematic and waveform5. nLint(nState本文没介绍，有兴趣的读者，请依文后的连结，自行下载CIC所提供的NOVAS原厂编写教材参考)1. Import Files and generate FSDB file1-1 启动Debussy：% Debussy & (此处的D大小写都可以，但其它指令的大小写可能就有差别)开启nTrace window如下，此时工作目录下会新建一个"DebussyLog"目录1-2 Import Files：File \ Import Design...结果如下图所示：nTrace视窗中，含有三个区域，Hierarchical Brower、Source code window、Message window。

目录Debussy 仿真快速上手教程错误！未定义书签。

Debussy 介绍......................................................................................... 错误！未定义书签。

1. Import Files and generate FSDB file ............................................. 错误！未定义书签。

1-1 启动Debussy ........................................................................... 错误！未定义书签。

1-2 Import Files ............................................................................... 错误！未定义书签。

1-3 设定外部模拟器 ..................................................................... 错误！未定义书签。

1-4 切换到Interactive Mode ......................................................... 错误！未定义书签。

1-5 结束程式 ................................................................................. 错误！未定义书签。

1-6 快速启动执行序 ..................................................................... 错误！未定义书签。

1-7 其他启动Debussy的方法...................................................... 错误！未定义书签。

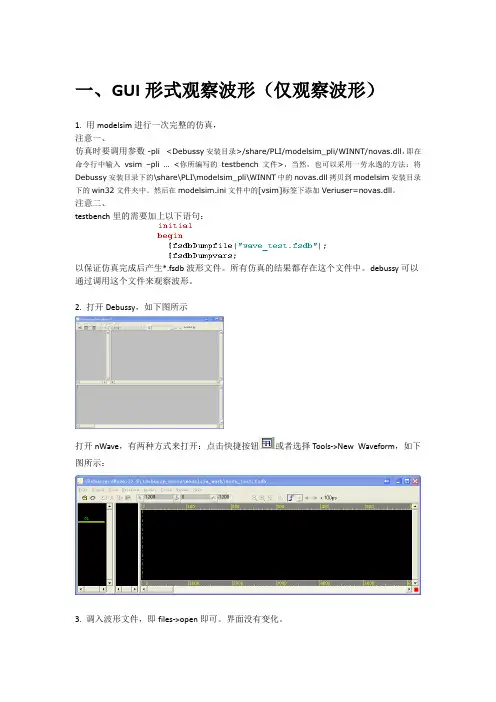

一、GUI形式观察波形（仅观察波形）1. 用modelsim进行一次完整的仿真，注意一、仿真时要调用参数 -pli <Debussy安装目录>/share/PLI/modelsim_pli/WINNT/novas.dll，即在命令行中输入vsim–pli…<你所编写的testbench文件>，当然，也可以采用一劳永逸的方法：将Debussy 安装目录下的\share\PLI\modelsim_pli\WINNT中的novas.dll拷贝到modelsim安装目录下的win32文件夹中。
