铁艺栏杆施工方案与技术措施范本一:概述:本文档旨在提供一份详细的铁艺栏杆施工方案与技术措施,以便明确施工流程和安全要求,确保工程质量和施工进度的顺利进行。
1. 施工前准备1.1 地基处理1.1.1 确定栏杆的基础材料和规格要求,并进行现场勘察和测绘。
1.1.2 将地基进行整平、压实,并执行相应的排水措施。
1.2 材料采购1.2.1 根据设计要求,采购合适的铁艺栏杆材料,如管材、连接件、固定件等。
1.2.2 确认材料质量合格,并进行验收。
1.3 设备准备1.3.1 确保所需的施工设备齐全,并进行检查和维修。
1.3.2 确保施工现场的施工机具和安全设备齐全,并做好防护措施。
2. 施工流程2.1 铁艺栏杆制作2.1.1 根据设计图纸和规范,进行铁艺栏杆的制作和加工。
2.1.2 按照像关要求进行栏杆的焊接、打磨、喷漆等工艺处理。
2.1.3 完成栏杆的组装和质量检查。
2.2 栏杆安装2.2.1 根据施工图纸和要求,确定栏杆的安装位置和固定方式。
2.2.2 确保栏杆的垂直度和水平度,并进行调整和修正。
2.2.3 进行栏杆的固定和连接,确保安全可靠。
3. 施工技术措施3.1 安全措施3.1.1 施工现场设置安全警示标志和警戒线,确保施工区域的安全。
3.1.2 施工人员必须佩戴个人防护装备,并接受相关安全培训。
3.2 质量控制3.2.1 对栏杆的材料和工艺进行抽样检测,确保质量符合相关规范和标准。
3.2.2 对栏杆的制作、安装过程进行工艺检查和质量验收。
3.3 环境保护3.3.1 加强施工现场的环境保护,如垃圾分类、废水处理等。
3.3.2 遵循相关环保法律法规,减少对环境的污染。
附件:1. 设计图纸2. 指导手册3. 施工安全方案法律名词及注释:1. 《建造法》:中华人民共和国国家法律,用于管理和规范建筑工程施工和管理的法律文件。
2. 《环境保护法》:中华人民共和国国家法律,用于保护自然环境,预防和减少污染,维护生态平衡的法律文件。
一、编制依据1. 施工图纸2. 《建筑工程施工质量验收统一标准》GB50300-20133. 《金属围栏安装工程施工及验收规范》GB50205-2017二、工程概况本工程包括成品铁艺围栏的安装,包括围栏的运输、摆放、安装、调试及验收等环节。
三、施工准备1. 材料准备:成品铁艺围栏、连接件、膨胀螺丝、焊条、砂纸、油漆、防护涂料等。
2. 工具准备:电焊机、切割机、扳手、螺丝刀、水平尺、钢卷尺、砂轮机等。
3. 人员准备:施工负责人、焊工、安装工、油漆工等。
四、施工工艺1. 施工现场布置:根据设计图纸,确定围栏安装位置,设置施工区域,确保施工安全。
2. 围栏运输:将成品铁艺围栏运输至施工现场,摆放整齐,便于施工。
3. 围栏安装:a. 预埋件处理:在围栏安装位置预埋固定件,确保预埋件牢固、水平。
b. 围栏固定:将围栏与预埋件连接,采用焊接或膨胀螺丝固定,确保连接牢固。
c. 栏杆安装:将栏杆与围栏连接,确保栏杆水平、垂直,间距符合设计要求。
d. 围栏调整:调整围栏的水平和垂直度,确保安装质量。
4. 围栏焊接:对焊接部位进行检查,确保焊接质量,无虚焊、漏焊现象。
5. 围栏表面处理:对围栏表面进行打磨、清洗,然后进行防锈处理,最后刷涂油漆。
6. 围栏验收:完成围栏安装后,进行验收,确保围栏安装质量符合设计要求。
五、施工质量控制1. 材料质量控制:确保成品铁艺围栏、连接件、焊条等材料符合设计要求。
2. 施工过程质量控制:严格按照施工工艺进行施工,确保围栏安装质量。
3. 焊接质量控制:确保焊接部位牢固、平整,无虚焊、漏焊现象。
4. 围栏表面处理质量控制:确保围栏表面处理干净、光滑,无锈蚀、油漆不均匀现象。
六、施工安全措施1. 施工现场设置安全警示标志,确保施工安全。
2. 施工人员佩戴安全帽、手套等防护用品。
3. 施工过程中,注意高空作业安全,确保施工人员安全。
七、施工进度安排1. 施工前,制定详细的施工进度计划,确保施工顺利进行。
铁艺栏杆施工工艺
1施工准备
1.1材料准备
铁艺栏杆的壁厚的规格、尺寸、形状应符合设计要求。
加工木扶手半成品,其树种、规格、尺寸、形状按设计要求。
木料材质均应纹理顺直、颜色一致,不得有腐朽、节疤、裂缝、扭曲等缺陷。
2 预埋件制作及施工
预埋件与栏杆主体可采用现场焊接的形式。
焊点需被结构抹灰层覆盖。
预埋件表面平整无翘曲,周边整齐。
栏杆侧面连接点应与结构钢筋牢固焊接。
如侧面为砖墙的在砌筑时预埋埋件,不用膨胀螺钉与砖墙连接。
栏杆与埋件连接两面均满焊,并要求焊缝端部封口,焊缝高度执行规范要求。
焊接处无夹渣、焊瘤、虚焊等现象。
若焊缝不能被将来的土建抹灰层所覆盖,则焊缝需要打磨光滑,采用人工打磨除锈、除油并对杆件进行处理:喷涂环氧富锌底漆一层(干漆膜厚度≥40um);喷涂脂肪族聚氨酯哑光面漆两层(干漆膜厚度≥80um);完成后干漆膜总厚度须≥120um。
埋件件按照规范要求做好防锈和防腐工作。
铁艺栏杆工程施工组织设计方案的选择应符合国家标准,材质应为Q235B或Q345B。
②、钢材的开料应根据设计要求进行,尺寸精度应符合国家标准。
③、钢材表面应进行除锈处理,达到GB 8923-1988标准要求。
3.制作要求①、制作应按照设计要求进行,尺寸精度应符合国家标准。
②、焊接应符合国家标准,焊缝应平整、牢固、无裂纹、无气孔,外观应美观。
③、表面涂装应按照设计要求进行,涂层应均匀、平整、无流挂、无麻点、无漏涂、无划伤。
五、现场安装工艺1.安装前准备①、确认现场安装位置和数量。
②、检查安装部位是否满足要求,如有不符合要求的应及时处理。
③、确认安装方法和安装顺序。
2.安装工艺①、安装前应进行标高、定位,保证安装位置准确。
②、安装时应注意杆件的垂直度、水平度,保证安装效果美观、牢固。
③、安装时应注意安全,做好防护措施。
六、关于铁艺栏杆安装的质量确保措施1.制作前的质量控制①、材料的质量应符合国家标准,检验报告齐全。
②、材料的开料应根据设计要求进行,尺寸精度应符合国家标准。
③、制作前应进行材料的检验,不合格材料应及时更换。
2.制作过程中的质量控制①、制作应按照设计要求进行,尺寸精度应符合国家标准。
②、焊接应符合国家标准,焊缝应平整、牢固、无裂纹、无气孔,外观应美观。
③、表面涂装应按照设计要求进行,涂层应均匀、平整、无流挂、无麻点、无漏涂、无划伤。
3.安装后的质量控制①、安装后应进行检查,检查内容包括:尺寸、垂直度、水平度、外观等。
②、如有不符合要求的,应及时处理。
七、安全、环保、文明施工1.安全措施①、施工前应制定安全施工方案,明确安全责任人。
②、施工现场应设置安全警示标志,限制非施工人员进入。
③、施工人员应佩戴安全帽、安全鞋等安全防护用品。
2.环保措施①、施工过程中应注意噪音、粉尘等污染物的控制。
②、废弃材料应及时清理,分类处理。
3.文明施工①、施工现场应保持整洁,杂物应及时清理。
②、施工人员应文明施工,不随意乱扔垃圾。
迁安安庭苑住宅小区I 标段工程铁艺护栏施工方案中国新兴建设开辟总公司四公司2022-4-251、工程概况 (3)2、编制依据 (3)3、施工目标 (4)4、施工人员组织 (4)5、施工组织管理构架及职责分工 (4)6、铁艺栏杆制作与安装 (7)7、施工进度控制及保证措施 (12)8、质量体系及保证措施 (14)9、安全及文明施工 (18)10、劳动纪律 (21)11、现场文明施工管理措施 (22)1.1 、工程地点 :1.2 、工程主要材料要求1.3.1 采用国标碳素钢 Q235A ,规格见施工图,钢制品壁厚允许下差0.lmm :所有钢制品的外露部份不允许电焊、气割施工。
室外外露的螺栓、螺母、垫片必须为202 不锈钢材质,室内螺栓、螺母、垫片采用冷镀锌。
膨胀螺栓与栏杆采用焊接,焊接后做防腐处理,螺栓采用冷镀锌。
栏杆与墙面、地面结合处打黑色耐候防水密封胶。
1.3.2 栏杆的防锈处理:室外栏杆(合用于阳台栏杆、露台栏杆、院门等)表面防锈做法按以下方案进行:酸洗除锈、除油;生铁表面热镀锌处理(整体镀锌),厚度均匀≥6Oum ;室内栏杆(合用于楼梯栏杆、窗护栏) :酸洗除锈、除油;生铁表面冷镀锌处理1.3.3 采用专用油漆,底涂:丙烯酸活性底漆;中涂:环氧底漆;面漆:黑色聚氨脂面漆;罩光:专用哑光漆并做旧处理。
本工程符合设计图纸和相关国家、地方及行业标准主要包括:迁安安庭院住宅工程 I 标段栏杆工程工程的招标图纸和招标文件规定.《住宅设计规范》 GB50096 一 1999 》《栏杆、扶手安装工程施工工艺标准》 J391 一 2004《金属覆盖层钢铁制件镀锌层技术要求及试验方法》 GB/T13912 一 2002《涂装前钢材表面锈蚀等级和除锈等级》 GB8923 一 1988《室内装饰装修材料溶剂型木器涂料中有害物质限量》 GB18581 一 2001《漆膜· 普通制备法》 GB1727 一 92《漆膜厚度侧定法) ) GB 1764 一 79 ( 89 )《测定漆膜耐湿热、耐盐雾、耐候性(人工加速)的漆膜制备法》 GB 1765 一 79 《陕西省省安装工程施工技术操作规程》严格按规范及招标要求的方案作施工设计,按设计施工,满足工程监理和甲方要求,创优质工程。
一、编制依据1. 施工图纸2. 《建筑工程验收规范》GB50207-20XX3. 国家有关建筑安全规范二、工程概况本工程为铁艺栏杆施工,包括栏杆制作、安装、油漆等工序。
施工地点位于XXX,总建筑面积为XXX平方米,共计XXX栋建筑。
三、施工组织1. 施工人员组织(1)项目经理:负责整个工程的施工管理和协调工作。
(2)技术负责人:负责施工技术指导和现场监督。
(3)施工队:包括焊工、安装工、油漆工等,负责具体施工工作。
2. 施工设备(1)焊接设备:电弧焊机、氩弧焊机等。
(2)安装设备:扳手、螺丝刀、水平尺等。
(3)油漆设备:喷枪、刷子、砂纸等。
四、施工工艺1. 材料准备(1)钢材:根据设计要求,采购符合国家标准的钢材。
(2)焊接材料:选用合适的焊接材料,确保焊接质量。
(3)油漆材料:选用环保、耐用的油漆材料。
2. 制作工艺(1)根据施工图纸,对钢材进行切割、弯曲、焊接等加工。
(2)焊接部位进行打磨、清理,确保焊接质量。
(3)对焊接好的铁艺栏杆进行组装、校正,确保尺寸和形状符合设计要求。
3. 安装工艺(1)在预埋件位置进行测量,确保位置准确。
(2)将铁艺栏杆与预埋件进行焊接,确保牢固。
(3)对焊接好的栏杆进行打磨、清理,确保外观整洁。
4. 油漆工艺(1)对铁艺栏杆进行表面处理,去除油污、锈迹等。
(2)涂刷底漆,确保油漆附着牢固。
(3)涂刷面漆,确保栏杆颜色均匀、美观。
五、施工进度安排1. 施工前期:完成施工图纸的审核、材料采购、施工人员组织等工作。
2. 施工中期:完成铁艺栏杆的制作、安装、油漆等工序。
3. 施工后期:对施工质量进行检查,确保符合设计要求。
六、施工安全管理1. 施工现场设立安全警示标志,确保施工人员安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 焊接作业时,采取防火、防爆措施。
4. 油漆作业时,确保通风良好,防止中毒。
七、质量保证措施1. 严格按照设计要求和施工规范进行施工。
铁艺栏杆施工工艺铁艺栏杆施工工艺:打造坚固美观的防护设施铁艺栏杆作为一种常见的防护设施,在建筑、景观、家居等领域得到了广泛应用。
本文将详细介绍铁艺栏杆的施工工艺,帮助大家了解这一工艺的流程和注意事项,以期打造出坚固美观的铁艺栏杆作品。
一、铁艺栏杆的基本知识铁艺栏杆主要由铁质材料制成,常见的有铸铁、锻铁、不锈钢等。
其造型丰富多样,可根据设计需求进行定制。
铁艺栏杆的优点在于坚固耐用、美观大方、防腐防火性能良好,且价格相对较为合理。
二、铁艺栏杆施工流程1、施工准备:在施工前,需要进行必要的准备工作,包括现场勘查、材料选购、工具准备等。
2、基础施工:根据设计要求,进行混凝土基础的施工,确保栏杆的安装位置准确。
3、铁艺加工:按照设计图纸,对铁质材料进行加工,形成所需的栏杆部件。
4、组装调试:将加工好的栏杆部件进行组装,调试至完全符合设计要求。
5、安装固定:将组装好的铁艺栏杆固定在相应位置,确保其稳定牢固。
6、表面处理:对铁艺栏杆表面进行防腐、防锈等处理,以提高其使用寿命和美观度。
三、铁艺栏杆施工注意事项1、在施工前,应充分了解设计图纸,明确设计要求。
2、选择质量可靠的铁质材料,确保栏杆的坚固耐用。
3、在加工和组装过程中,应注意保护铁艺栏杆的表面,防止刮擦或撞击。
4、在安装固定时,应采用正确的固定方式,确保栏杆的稳定牢固。
5、在表面处理时,应选用合适的涂料和工艺,确保铁艺栏杆的长久防腐和美观度。
四、铁艺栏杆施工工艺总结铁艺栏杆的施工工艺主要包括铁艺加工、组装调试、安装固定和表面处理等环节。
在施工过程中,应充分了解设计要求,选择合适的材料和工艺,注意保护铁艺栏杆的表面,确保其坚固耐用、美观大方。
还需注意安装固定和表面处理等关键环节,确保铁艺栏杆能够达到预期的使用效果。
铁艺栏杆作为一种实用的防护设施,在建筑、景观、家居等领域具有广泛的应用前景。
通过掌握铁艺栏杆的施工工艺,结合设计要求和实际情况,能够打造出坚固美观的铁艺栏杆作品,为人们的生产生活提供安全保障。
本工程为铁艺栏杆安装工程,主要包括铁艺栏杆的制作、安装和油漆等工序。
工程地点位于XX地区,施工工期为XX天。
工程要求栏杆安装牢固、美观,符合国家相关质量标准。
二、施工准备1. 技术准备(1)组织施工人员学习相关施工规范和操作规程,确保施工质量。
(2)对施工人员进行技术交底,明确施工工艺、质量要求和操作要点。
2. 材料准备(1)根据施工图纸和设计要求,采购符合设计标准的铁艺栏杆材料。
(2)对材料进行验收,确保材料质量合格。
3. 工具准备(1)电焊机、焊条、角磨机、刷子、钢卷尺、切割机、水平尺等施工工具。
(2)油漆、防锈漆、原子灰等辅助材料。
三、施工工艺1. 基层处理(1)清理栏杆表层垃圾,确保预埋件预埋位置露出。
(2)对预埋件进行验收,确保其符合设计要求。
2. 定位标高控制(1)根据设计要求,将栏杆安装位置、标高标出并做好记号。
(2)使用水平尺检查标高是否准确。
3. 固定焊接(1)根据标高记号进行固定并焊接或用膨胀螺丝固定。
(2)焊接部位要满焊,确保焊接质量。
4. 修整磨平(1)焊接完成后,对焊口进行打磨,确保光滑。
(2)对接口处小孔进行补平处理。
5. 防锈处理(1)对焊接部位进行打磨,确保无砂眼、漏焊现象。
(2)刷两道防锈漆,防止栏杆生锈。
6. 表面处理(1)对栏杆表面进行打磨,确保平整度达标。
(2)对栏杆进行油漆处理,确保美观。
四、施工质量控制1. 材料质量:确保所有材料符合设计要求,并进行验收。
2. 施工质量:严格按照施工工艺进行操作,确保施工质量。
3. 防锈处理:确保栏杆表面防锈处理到位,防止生锈。
4. 表面处理:确保栏杆表面平整、光滑、美观。
五、施工进度安排1. 第1天:完成施工准备工作。
2. 第2-5天:完成栏杆的制作和安装。
3. 第6-8天:完成栏杆的防锈处理和油漆工作。
六、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志,确保施工安全。
3. 施工过程中,严格遵守操作规程,防止发生安全事故。

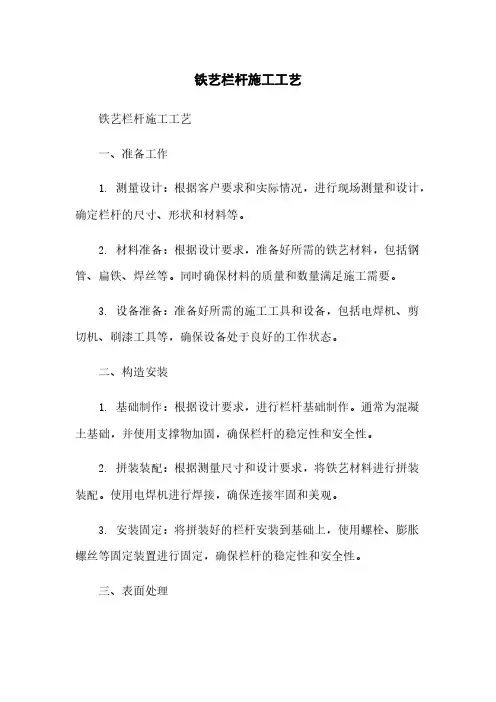

铁艺栏杆施工工艺铁艺栏杆施工工艺一、准备工作1. 测量设计:根据客户要求和实际情况,进行现场测量和设计,确定栏杆的尺寸、形状和材料等。
2. 材料准备:根据设计要求,准备好所需的铁艺材料,包括钢管、扁铁、焊丝等。
同时确保材料的质量和数量满足施工需要。
3. 设备准备:准备好所需的施工工具和设备,包括电焊机、剪切机、刷漆工具等,确保设备处于良好的工作状态。
二、构造安装1. 基础制作:根据设计要求,进行栏杆基础制作。
通常为混凝土基础,并使用支撑物加固,确保栏杆的稳定性和安全性。
2. 拼装装配:根据测量尺寸和设计要求,将铁艺材料进行拼装装配。
使用电焊机进行焊接,确保连接牢固和美观。
3. 安装固定:将拼装好的栏杆安装到基础上,使用螺栓、膨胀螺丝等固定装置进行固定,确保栏杆的稳定性和安全性。
三、表面处理1. 打磨抛光:使用砂纸、打磨机等工具对栏杆进行打磨抛光,去除表面的锈蚀和瑕疵,使其光滑平整。
2. 防锈处理:对打磨后的栏杆进行防锈处理,涂刷防锈漆或喷涂防锈涂料,增加其使用寿命和美观度。
3. 涂装喷漆:根据客户要求,选择合适的颜色和漆面处理方式,使用刷子、喷枪等工具进行涂装喷漆,增加栏杆的美观度和装饰效果。
四、质量检验1. 外观检查:对栏杆进行外观检查,确保无明显的瑕疵和缺陷。
2. 尺寸检测:对栏杆的尺寸进行检测,确保符合设计要求和客户要求。
3. 强度测试:使用力学测试设备对栏杆的强度进行测试,确保符合相关标准和要求。
五、安全验收1. 安全性检测:对栏杆进行安全性检测,确保其能够承受相应的荷载和冲击,不会对使用者造成危险。
2. 安装固定检查:对栏杆的安装固定进行检查,确保其稳定固定,并且没有松动和变形的情况。
六、维护保养1. 清洁保养:定期对栏杆进行清洁保养,去除尘垢和污渍,保持其表面的光洁和美观。
2. 防锈处理:定期检查栏杆的防锈涂层,如有需要,重新进行防锈处理和喷涂。
七、附件罗列1. 施工图纸2. 铁艺材料清单3. 设备工具清单4. 防锈涂料及喷漆颜色样本八、法律名词及注释1. 施工工艺:指栏杆的制作和安装过程,包括材料准备、拼装装配、涂装喷漆等。
铁艺栏杆施工方案铁艺栏杆施工方案一、项目背景铁艺栏杆是指由铁艺工艺制成的用于围护和修饰的栏杆,广泛应用于建筑、园林、道路等场所。
本方案为某小区的铁艺栏杆施工方案,面积约2000平方米。
二、施工准备1. 材料准备:根据施工需求准备好铁艺栏杆所需的金属材料、焊接材料等。
2. 施工人员准备:组织一批熟练的铁艺工艺人员和施工队伍,确保施工质量和进度。
三、施工流程1.测量规划:根据小区的设计图纸和实际情况,确定栏杆的位置和长度,并进行详细的测量和标注。
2. 绘制施工图纸:根据实际测量结果和设计要求,绘制出详细的施工图纸,以供施工时参考。
3. 准备工作:清理施工现场,确保施工区域的整洁,移除可能影响施工的障碍物。
4. 制作栏杆:根据设计要求,将所需的铁艺栏杆制作好,包括切割、焊接、打磨等工艺处理。
5. 焊接安装:将制作好的铁艺栏杆进行现场焊接安装,确保栏杆的稳固和结实。
6. 补强处理:对栏杆进行补强处理,以增加其抗风、抗震等能力。
7. 防腐处理:对栏杆进行防腐处理,以延长其使用寿命和美观度,可采用热镀锌等方式。
8. 装饰喷漆:对栏杆进行装饰喷漆,以增加其美观度,并防止氧化和腐蚀。
9. 清理整理:施工结束后,对施工现场进行清理整理,确保施工区域的整洁。
四、施工注意事项1. 确保施工过程中的安全:严格遵守施工安全规范,佩戴好防护装备,确保施工人员的人身安全。
2. 严格按照设计要求施工:根据设计图纸和要求,确保栏杆位置、高度、长度等各项参数的准确性。
3. 保持施工质量:在制作和安装过程中,注意细节,确保栏杆的平整度和牢固度。
4. 合理安排施工进度:根据工期和项目进度,合理安排施工队伍和施工顺序,确保工程按时完成。
五、施工预算根据实际项目需要,进行材料费、人工费、设备费、管理费等费用的预估,合理规划施工预算,以确保项目的顺利进行。
六、总结本方案为某小区的铁艺栏杆施工方案,通过详细的施工流程和注意事项,确保了施工质量和进度。
铁艺栏杆施工工艺
目录
一、目的
二、适用范围
三、编制说明
四、标准做法
1.原材料准备
2.材料运输、堆放要求
3.工具准备
4.图纸深化
5.集中加工
6.标准做法及技术交底
7.样板先行
8.实操上岗
9.工作面准备
10.施工步骤
11.可视化要求
12.影像资料要求
13.文档资料要求
14.工完场清、成品保护
15.管理动作
16.质量标准
一、目的:
明确铁艺栏杆施工的标准做法,提高铁艺栏杆实测质量、观感质量从而提升客户对工程质量的满意度。
二、适用范围:
适用于佛山公司所有在建及新建项目。
三、编制说明:
本标准做法原则上要求所有在建及新建项目均按此做法执行。
四、铁艺栏杆施工标准做法:
1、原材料
A6:对图纸进行深化,明确基础施工图
5、集中加工
6、标准做法及技术交底
A10:工人进场前对工人进行培训,明确施
工达到的标准
7、样板先行
工人培训照片
A13:所有工人培训合格后挂牌上岗,合格牌为绿色,不合格不允许上岗
9、工作面准备
10、施工步骤
A18:安装预埋件(后加埋件)。
12、影像资料要求;
15、管理动作
15.1、基础夯实,密实度达到93%,软基础需报专项方案经过监理和甲方审批,基
础施工完成后经过监理验收方可进行下道工序施工;
15.2、栏杆基础施工完成后顶面水平度偏差3mm以内;
15.3、施工单位工程部派专人在现场蹲点指导、监督,每周提交周报给监理部、
项目部、品质中心。
16、质量标准
16.1、核对已封存样板,对扶手、杆件、配件等进行外观检查。
表面防腐防锈处
理符合设计要求,材料型号、尺寸、花纹符合设计要求,所有的焊接及材料表面的凸起打磨平整、无焊渣残留、无毛刺。
杆件无弯曲现象。
16.2、对安装牢固程度进行检查,无松动、摇晃现象。
16.3、面漆喷涂厚度均匀,无淋挂、起皱或起色,喷漆色泽均匀,与样板核对一
致。
成品表面干净,无砂浆、油污污染。
16.4、栏杆安装允许偏差如下表:
16.5、本标准未尽事项,必须满足国家和地方的规范、规程、万科相关标准的质
量要求。
