智能电量变送器使用说明书产品介绍智能电量变送器采用全隔离技术,可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单项、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能，具备RS485口通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。
★单相有功功率计算公式：P=U×I×COSΦ★三相有功功率计算公式：★无功功率计算公式：1 显示面板外观结构图输入输入信号交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入输出输出信号4-20mA，0-10mA，0-20mA，1-5V，0-5V输出负载电流型≤500Ω，电压型≥250KΩ通讯MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps 电源电源DC24V（±10%），AC100-240V，50/60Hz功耗≤2W其它参数≥100MΩ（500VDC时）绝缘阻抗（输入/输出/电源/通讯之间）耐压强度1500Vrms (1 min，无火花)（输入/输出/电源/通讯之间）工作温度0～50℃(无凝露、无结冰)相对湿度25%～85%RH保存温度-10～60℃(无凝露、无结冰)安装方式35mmDIN导轨安装安装尺寸22.5*110*115mm(宽*高*深)传输精度0.3%FS响应时间≤1S电磁兼容性符合GB/T18268工业设备应用要求（IEC 61326-1）3 接线图注1：通迅功能和变送输出功能只能选其一（即带变送功给就不能带通迅功能，反之，带通迅功能就不能带变送功能）注2：电流，电压输出通过主板上的J2切换，如下图所示：直流电流输出直流电压输出短路环状态★★三相平衡负载测量时，接线方法如下：名称设定范围说明出厂预设第一报警类型内部保留参数无报警第一报警数值内部保留参数00000 第一报警回差内部保留参数00000 第二报警类型内部保留参数无报警第二报警数值内部保留参数00000 第二报警回差内部保留参数00000 仪表通讯地址0-250 1通讯波特率值1200，2400，4800，9600 9600一路测量示值电压，电流，有功功率，无功功率，功率因素出厂时根据模块的型号设置电压二路测量示值电压，电流，有功功率，无功功率，功率因素出厂时根据模块的型号设置电压电流量程选择一安培，五安培校准后如需更改量程，更改后要断电重新标定。

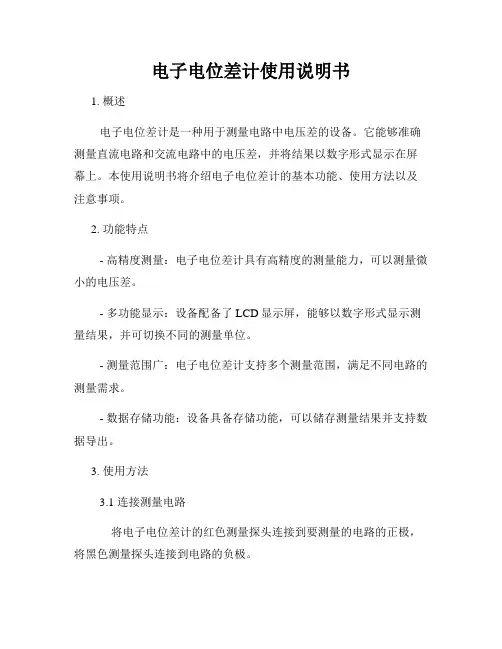

电子电位差计使用说明书1. 概述电子电位差计是一种用于测量电路中电压差的设备。
它能够准确测量直流电路和交流电路中的电压差，并将结果以数字形式显示在屏幕上。
本使用说明书将介绍电子电位差计的基本功能、使用方法以及注意事项。
2. 功能特点- 高精度测量：电子电位差计具有高精度的测量能力，可以测量微小的电压差。
- 多功能显示：设备配备了LCD显示屏，能够以数字形式显示测量结果，并可切换不同的测量单位。
- 测量范围广：电子电位差计支持多个测量范围，满足不同电路的测量需求。
- 数据存储功能：设备具备存储功能，可以储存测量结果并支持数据导出。
3. 使用方法3.1 连接测量电路将电子电位差计的红色测量探头连接到要测量的电路的正极，将黑色测量探头连接到电路的负极。
3.2 开机与校准插入电源，按下电源按钮开启电子电位差计。
在进行测量之前，通常需要进行校准。
按照设备说明书中的校准步骤进行操作，确保测量的准确性。
3.3 进行测量将测量探头对准待测电路的正负极，读取并记录测量结果。
如果需要连续测量，可以使用设备的存储功能，以便后续分析数据。
3.4 结束操作测量完毕后，按下电源按钮关闭电子电位差计。
拔出测量探头，进行必要的清理和存放。
4. 注意事项- 请勿超出设备的测量范围，以免损坏电子电位差计或引发安全问题。
- 在进行测量时，确保待测电路处于断开或符合安全标准的状态。
- 若在测量过程中发现异常，请立即停止使用，并按照设备说明书中的故障排除步骤进行处理。
- 定期清洁设备，避免灰尘或污垢影响测量准确性。
- 妥善保管设备，避免撞击或摔落，防止损坏。
5. 维护与保养- 定期检查电子电位差计的电源线和测量探头，确保接线良好。
- 清洁设备外壳和显示屏，使用柔软的干布擦拭，避免使用含有溶剂或腐蚀性物质的清洁剂。
- 如设备出现故障或需要维修，请联系专业技术人员进行处理，切勿私自拆解和修复。
6. 使用范围电子电位差计广泛应用于电子工程、电路设计、科研实验室等领域。

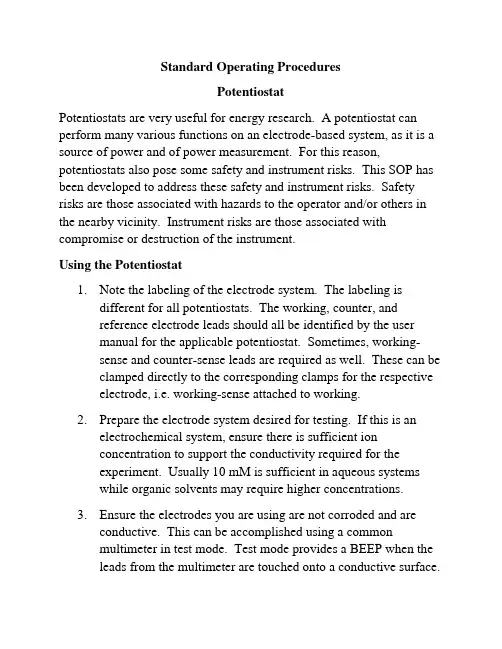

Standard Operating ProceduresPotentiostatPotentiostats are very useful for energy research. A potentiostat can perform many various functions on an electrode-based system, as it is a source of power and of power measurement. For this reason, potentiostats also pose some safety and instrument risks. This SOP has been developed to address these safety and instrument risks. Safety risks are those associated with hazards to the operator and/or others in the nearby vicinity. Instrument risks are those associated with compromise or destruction of the instrument.Using the Potentiostat1.Note the labeling of the electrode system. The labeling isdifferent for all potentiostats. The working, counter, andreference electrode leads should all be identified by the usermanual for the applicable potentiostat. Sometimes, working-sense and counter-sense leads are required as well. These can beclamped directly to the corresponding clamps for the respectiveelectrode, i.e. working-sense attached to working.2.Prepare the electrode system desired for testing. If this is anelectrochemical system, ensure there is sufficient ionconcentration to support the conductivity required for theexperiment. Usually 10 mM is sufficient in aqueous systemswhile organic solvents may require higher concentrations.3.Ensure the electrodes you are using are not corroded and areconductive. This can be accomplished using a commonmultimeter in test mode. Test mode provides a BEEP when theleads from the multimeter are touched onto a conductive surface.4.After the electrodes are secured in place, connect the appropriateleads to the respective electrodes. Connect the ground electrodes (commonly black) to a metal surface away from the experiment.IF A REFERENCE ELECTRODE IS NOT BEING USED FOR THE EXPERIMENT simply connect the reference electrode lead to the counter electrode lead. In experiments without a reference electrode, the counter electrode acts as the reference againstwhich the potentiostat applies control of the working electrode.5.DOUBLE CHECK that the electrode leads are not touching anymetal or each other. This can lead to shorting and possiblysparks, which in the presence of organic electrolytes can cause ignition.6.Conduct the electrode experiment.7.Disconnect the leads and leave the area in a neat and organizedmanner. Clean any liquids that may have spilled.Safety and Instrument Risks Associated with Potentiostats1.Never touch the electrodes while conducting an experiment.While the voltages and currents associated with laboratorypotentiostats are not typically high, adverse reactions can occur.2.Always ensure the electrodes do not touch metal or each other.This can lead to shorting and overloading of the potentiostat,which can cause complete malfunction.3.If the voltage is very high when you begin an experiment (i.e.greater than 2 V), it is very likely (a) the electrodes you are using are experiencing high resistance either because of corrosion orpoor contact, (b) the reference electrode is not connected, or (c)the reference electrode is malfunctioning as a result of poor storage, leakage, or air bubbles.。
梅特勒-托利多Mettler-ToledoT70全自动电位滴定仪操作手册及方法大全编写：马兵兵单位：中国铝业重庆分公司Email:mabing1986310@目录第一章仪器概述 (1)1.1 技术数据 (1)1.1.1 滴定仪 (1)1.1.2 终端设备 (3)1.1.3 pH 插卡（Analog Board） (4)1.1.4 电导插口（Conductivity Board） (5)1.2 滴定仪构造 (6)1.2.1 主机组成 (6)1.2.2 背面接口 (7)1.3 滴定仪安装 (9)1.4 电极 (11)第二章原理介绍 (13)2.1 电位 (13)2.1.1 电极电位的产生 (13)2.1.2 能斯特公式 (13)2.1.3 电极电位的测量 (15)2.1.4 电极的极化 (17)2.2 电位分析法原理及应用 (18)2.2.1 能斯特方程--电位分析法的依据 (18)2.2.2 电位法测定溶液的PH值 (19)2.2.3 离子选择性电极 (22)2.2.4 测量离子浓（活）度的方法 (28)2.2.5 影响测定的因素 (30)2.2.6 电极的发展现状及趋势 (31)2.3 电位滴定法 (32)2.3.1 电位滴定法的原理 (32)2.3.2电位滴定终点的确定 (33)2.4电位滴定法的应用和指示电极的选择 (34)第三章操作与维护 (35)3.1 操作步骤 (35)3.1.1 方法编辑 (35)3.1.2 运行方法 (35)3.2 主机维护 (36)3.3 电极维护 (36)3.3.1 DGi111-SC玻璃电极 (36)3.2.2 DMi140-SC铂电极 (38)3.3.3 DMi140-SC铂电极 (40)3.3.4 InLab TM 74X电导率电极 (41)第四章常用名词与符号 (43)4.1 常用名词解释 (43)4.2 常用符号 (48)第五章方法大全 (50)5.1 液碱的分析 (50)5.1.1 液碱中NaOH%分析 (50)5.2 盐酸的分析 (52)5.2.1 盐酸中HCl%的分析 (52)5.3 碱粉的分析 (53)5.3.1 碱粉中Na2CO3%的分析 (53)5.4 石灰的分析 (54)5.4.1 石灰中全钙（CaO T%）的分析 (54)5.4.2 石灰中有效氧化钙（CaO f%）分析 (56)5.5 石灰石分析 (58)5.5.1 石灰石中钙镁含量分析 (58)5.6 水质分析 (61)5.6.1 电导率测定 (61)5.6.2 pH值测定 (62)5.6.3 碱度的测定 (64)5.6.4 总硬度的测定 (65)5.6.5 氯离子的测定 (67)第一章仪器概述1.1 技术数据1.1.1 滴定仪电源输入电压100-240V（交流电）±10%输入频率50-60Hz初级连接插口3芯，IEC C14功率消耗46V A装接容量24V 1.5A/5V 2A二级连接插头5芯，DC插头CPU 处理器XScaleSDRAM 64MB闪存256MB（工业CF卡）外形尺寸宽210mm深246mm高250mm重量 4.3kg（不带插卡）材料滴定仪外壳Crastin○R PBT滴定臂Crastin○R PBT隔圈Crastin○R PBT夹紧环Crastin○R PBT螺纹圈Crastin○R PBT支架不锈钢环境条件环境温度+5℃— +40℃相对空气湿度31℃时最大80%（不凝结）应用室内过电压分类Ⅱ污染级 2COM1/COM2 插口9针D-Sub 公头配置全双工波特率1200-19200握手方式X-On/X-Off电流分离否EDS 稳定性最小1000V短路保护是USB1 Host USB 全速/低速最大电流负荷400mAUSB2 Client USB1.1Ethernet 插口RJ45速度10/100MBits/sTTL/IO 插口9针D-Sub 母头输入端 2输出端 4电压最大24V（直流电）电流最大20mACAN_OUT 插口RJ12速度500kBit/s泵1/2 插口Mini DIN 6针搅拌器1/2 泵识别是搅拌器识别是泵电压24V（直流电）±5%（最大400mA）搅拌器电压范围0-18V（直流电）±10%（最大300mA）终端设备插口20 针（LVDS）可更换滴定管体积1、5、10和20mL驱动和滴定管误差范围按照ISO 8655-3与滴定剂接触的材料氟塑料、硼硅酸盐玻璃、陶瓷滴定管驱动器驱动器步进电机精度滴定管体积的1/20000误差范围相应容量的0.2%灌注时间100%填充速度时最少20秒排放时间最少20秒滴定管识别是（RFID）螺纹长度50mm螺距1mm分解器（磁性）32个脉冲/360°分解器的精度滴定管体积的0.0625%磁力搅拌器驱动器直流电机最大转速1050rpm小型搅拌器驱动器直流电机最大转速3800rpm功率消耗6W1.1.2 终端设备外形尺寸宽195mm深133mm高58mm重量 2.1kg材料外壳上部件镀铬锌压铸件外壳下部件强化聚酰胺玻璃纤维覆盖膜PET防护罩共聚物显示技术彩色TFT尺寸 5.7″精度320×240像素照明荧光灯亮度控制50-100%，通过软件输入技术全平面触摸屏连接电缆80cm硬布线插头20针（LVDS）角度调整机械式3级1.1.3 pH 插卡（Analog Board）SENSOR1 插口双重屏蔽pH/mV 电极接口技术带参比输入的差动放大器输入阻抗>1012Ω补偿电流<1pA测量范围±2000mV精度0.1mV误差范围0.2mVpH参比输入端插口4mmSENSOR2 插口双重屏蔽pH/mV 电极接口技术差动放大器输入阻抗>1012Ω补偿电流<1pA测量范围±2000mV精度0.1mV误差范围0.2mV极化电极接口：极化电压电压源：范围0-2000mV（交流电）电压源：精度0.1mV电压源：误差范围12mV测量范围0-200μA精度0.1μA误差范围0.2μA极化电极接口：电流源：范围0-24μA（交流电）极化电流电流源：精度0.1μA电流源：误差范围 1.2μA测量范围0-2000mV精度0.1mV误差范围0.2mV通用PT1000 插口LEMO 4针电极Pt1000测量范围-20～130℃精度0.1℃误差范围0.2℃COM 插口9针D-Sub 公头配置全双工波特率1200～4800握手方式X-On/X-Off电流分离否ESD稳定性最小1000V短路保护是泵/搅拌器插口Mini DIN 5针泵识别是搅拌器识别是泵电压直流电24V（最大400mA）搅拌器电压范围直流电0～18V（最大300mA）1.1.4 电导插口（Conductivity Board）电导输入端CONDUCTIVITY (带集成式温度输入端) 插口Mini DIN 8针测量范围0～1000mS（7个测量范围，自动转换测量范围）分辨率，μS范围0.01μS分辨率，mS范围0.001mS误差范围显示值的0.5%温度电极NTC 30k温度范围-20～130℃精度0.1℃误差范围0.2℃1.2 滴定仪构造1.2.1 主机组成部件说明部件说明a 馈液管b 小型搅拌器c 电极d 滴定台e 滴定杯f 内部磁力搅拌器g 带指示灯的开关按钮h 终端设备连接电缆i 终端设备j 加液单元指示灯k 加液单元l 滴定管取出位置m 滴定管制动钮n 滴定剂瓶 o滴定管p吸液管1.2.2 背面接口编号 插卡类型 接口 应用 示例 E 为未来用途准备 — — — 3 未配置 — — — 2ConductivityBoard （CB ）/电导插卡电极pH 电极DG111-SCPT1000 Pt1000温度电极 DT1000 CONDUCTIVITY 电导电极 InLab ○R 717 COM天平/辅助设备 XS 分析天平1 Analog Board（AB）/pH插卡STIRRER PUMP 搅拌器/泵小型搅拌器/滴定台DV705/泵SP205/输出扩展器OE06/Y型电缆SENSOR1 pH/ISE电极DX223REF SENSOR1参比输入端DX200PT1000 Pt1000温度电极DT1000SENSOR2 组合式极化pH电极DM143-SCCOM 天平/辅助设备XS分析天平M 主板（MB）STIRRER1PUMP1 搅拌器1/泵1 小型搅拌器/滴定台DV705/泵SP205/输出扩展器OE06/Y型电缆STIRRER2 PUMP2 搅拌器2/泵2 小型搅拌器/滴定台DV705/泵SP205/输出扩展器OE06/Y型电缆TTL-I/O TTL输入输出端/自动进样器/辅助设备T-Box/RondolinoTTL/ 样品移液器/StromboliCOM1 天平/自动进样器/辅助设备RondoCOM2 天平/自动进样器/辅助设备RondoUSB1 打印机/条形码扫描器/记忆棒/USB HUBUSB-P25/条形码扫描器USB2 PC LabXETHERNET 网络LabX POWERSUPPL Y 电源设备电源设备CAN OUT CAN 接口加液单元TERMINAL 终端设备终端设备1.3 滴定仪安装1.4 电极DGi111-SC 编号名称DGi140-SCDGi141-SC 编号名称1 玻璃膜 1 铂丝信号线2 Ag/AgCl信号线 2 金属铂（银）环:测量信号的敏感元件3 内填充液4 陶瓷芯 3 陶瓷芯5 Ag/AgCl参比系统 4 Ag/AgCl参比系统6 参比电解液：含饱和AgCl的3mol/LKCl溶液5 参比电解液：AgCl饱和的3mol/L KCl；1mol/L KNO3溶液7 带橡皮帽的填充开口处6 带橡皮帽的填充开口处8 橡皮帽的突起7 橡皮帽的突起DGi111-SC玻璃电极：即插即用（PnP）复合玻璃pH智能电极，陶瓷液络部的复合玻璃pH智能电极，用于直接测量pH值和水溶液中的酸碱滴定。
综合电量变送器使用说明书标题：综合电量变送器使用说明书一、产品介绍综合电量变送器是一种将被测信号转换为标准电流信号或电压信号的设备，广泛应用于电力系统、自动化控制等领域。
本产品具有精度高、稳定性好、抗干扰能力强等特点。
二、技术参数1. 输入范围：AC 0-5A/0-1A，DC 0-20mA/4-20mA2. 输出范围：DC 4-20mA/0-5V/0-10V3. 精度等级：0.5%4. 工作温度：-25℃~70℃5. 存储温度：-40℃~85℃6. 相对湿度：≤95%（无冷凝）三、操作步骤1. 将变送器接入电源，并确保输入信号在规定的范围内。
2. 根据需要选择输出信号类型（电流或电压）。
3. 使用万用表检查输出信号是否正常。
四、注意事项1. 在安装和使用过程中，应避免强烈震动和冲击。
2. 请勿在潮湿、腐蚀性气体环境中使用。
3. 长期不使用时，应断开电源，存放在干燥、通风的地方。
4. 不得私自拆卸和维修，如有问题，请联系专业人员处理。
五、故障排除如果设备出现故障，首先检查电源和输入信号是否正常，然后按照以下步骤进行排查：1. 检查接线是否正确。
2. 检查变送器的工作环境是否符合要求。
3. 如果以上方法不能解决问题，请联系我们的售后服务部门。
六、联系方式如需了解更多关于综合电量变送器的信息，或有任何疑问和建议，欢迎随时联系我们：电话：XXX-XXXX-XXXX邮箱：***************感谢您选择我们的综合电量变送器，我们将竭诚为您服务！【注】此文档仅供参考，具体操作请参照实物设备及详细的产品手册。
电位差计操作说明书一、引言电位差计是一种用于测量电路中电压差的仪器。
本操作说明书旨在向用户介绍电位差计的使用方法和相关注意事项，以帮助用户正确使用该仪器并获取准确的测量结果。
二、仪器介绍电位差计由以下主要部分组成：1. 数字显示屏：用于显示测量结果。
2. 测量接口：用于连接待测电路。
3. 功能按钮：包括开/关机、测量模式选择等。
4. 接地线：用于将电位差计与大地接地，确保测量的准确性和安全性。
三、使用步骤1. 准备工作a. 将电位差计放置在稳定的工作台上，确保不会受到外部震动影响。
b. 将电位差计与待测电路按照正确的接线要求连接好，并确保连接稳固。
c. 确保电位差计和待测电路的电源已打开且正常供电。
2. 启动电位差计按下电位差计的开/关机按钮，待仪器显示屏上出现启动画面后，即可进入待机状态。
3. 测量操作a. 在电位差计的功能按钮中选择合适的测量模式，比如直流或交流电压测量。
b. 通过调节电位差计上的功能按钮或旋钮，使数字显示屏上显示预期的量值范围。
c. 小心地观察电位差计显示屏上的数值，确保读数稳定并记录下来。
d. 根据实际需求，可进行多组测量并记录结果，以便后续分析和比较。
4. 关机操作完成后，按下电位差计的开/关机按钮，待仪器显示屏上显示关闭画面后，即可断开电源并将电位差计关闭。
四、使用注意事项1. 在使用电位差计前，请仔细阅读本操作说明书，并确保对仪器的使用方法和注意事项有充分的了解。
2. 使用前请检查电位差计是否完好无损，并确保操作环境安全无尘。
3. 在连接电路时，请务必按照正确的接线要求连接，确保接线牢固可靠。
4. 使用过程中，避免将电位差计置于高温、高湿度或有腐蚀性气体的环境下。
5. 在进行测量时，应根据实际测量范围和要求选择合适的测量模式，并调整显示范围，以保证结果准确可靠。
6. 操作过程中需小心轻拿轻放，防止碰撞和损坏仪器。
7. 在操作完成后，请及时断开电源，并将电位差计放置在干燥、通风良好的环境中。
目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。
打开的仪器内部能接触到的器件上的电压足以威胁人的生命。
若需检修，需要返回厂家。
只有厂家专业人员才能在带电情况下打开仪器。
当相应的保护失效时，请停止操作。
出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后1 技术参数2安装说明①1、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。
4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图3 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。
图3－1a 变送器(直流供电型)接线端子图图3－1b 变送器(交流供电型)接线端子图3.3 仪器接线功能图4 按键和界面说明图5-1 按键面板图4.1 按键及指示灯说明Cal ——校正功能键Conf ——参数设置功能键——功能切换/数字循环功能键——移位功能键Enter ——确认功能键Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮4.2.1 测量界面入码自动清零，请操作人员重新输入。
综合电量变送器使用说明书全文共四篇示例，供读者参考第一篇示例：一、介绍综合电量变送器是一种用于测量电力系统中各种电量参数的仪器，可以对电压、电流、功率、能量等进行精确测量和传输。
本使用说明书旨在帮助用户更好地了解和正确使用综合电量变送器，确保其正常运行和准确测量。
二、产品参数1. 电压输入范围：0-1000V2. 电流输入范围：0-1000A3. 功率测量范围：0-1MW4. 电能测量范围：0-9999kWh5. 输出信号：4-20mA、0-5V、Modbus等6. 工作温度：-10℃~60℃7. 供电电压：AC/DC 85-265V三、安装步骤1. 选择安装位置：综合电量变送器应安装于干燥通风的环境中，避免阳光直射和潮湿环境。
2. 连接电源：将供电电压接入综合电量变送器，并确保接线正确，电压稳定。
3. 连接测量信号：根据需要进行电压、电流、功率、能量等参数的连接，注意接线端子的标识和极性。
四、使用方法1. 参数设置：按照用户手册的指引，进行综合电量变送器的参数设置，包括输入范围、输出信号类型、通讯协议等。
2. 监测显示：接通电源后，综合电量变送器将显示当前测量的各项电量参数，并实时更新。
3. 输出信号接收：根据需要选择合适的输出信号类型，接入到监控系统或数据采集设备中，以实现相关参数的远程监测和控制。
五、注意事项1. 严禁超出电量变送器的输入范围进行测量，以免损坏设备和引发安全事故。
2. 定期检查：建议定期对综合电量变送器进行维护和检查，确保其正常工作。
3. 避免受力：安装和使用过程中要避免对综合电量变送器施加剧烈的外力，以免损坏设备。
六、故障排除1. 电量参数不稳定：检查电源电压和接线是否正常，是否有外界干扰信号输入。
2. 显示异常：检查仪器是否受到严重机械碰撞或受潮等，需要重新设置或更换设备。
七、结束语综合电量变送器是电力系统中重要的测量和监控设备，正确使用和维护对于保证电力系统的运行安全和稳定具有重要意义。

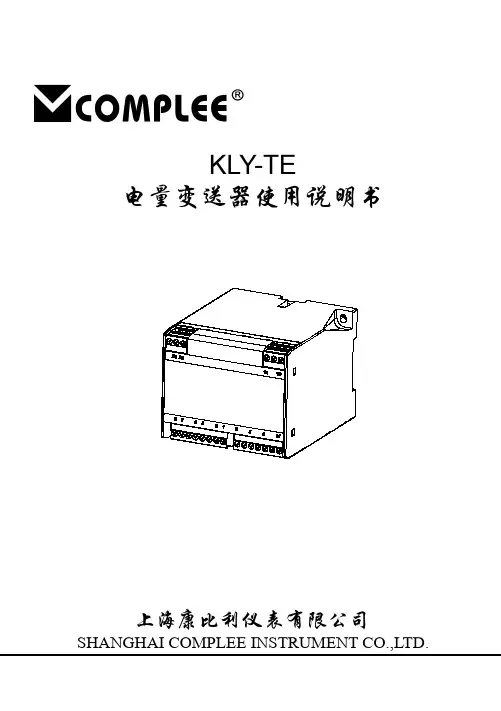

$KLY-TE电量变送器使用说明书上海康比利仪表有限公司SHANGHAI COMPLEE INSTRUMENT CO.,LTD.一、概述：KLY-TE 是内置微控制器控制的有一路模拟量输出的电量变送 器。
变送内容包括有功功率、无功功率、电压、电流和频率等； 功率变送时可多种接线测量模式自由选择定制，且变送输出种 类齐全；电源、信号输入、信号输出三端隔离。
本变送器可在自动化控制系统中对各种工业信号进行变送、隔 离、传输、运算的仪表，满足用户本地监视远程数据采集的需要， 广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污 水处理、楼宇建筑等领域的工业测控系统。
二、主要参数和技术指标：1、精度：0.52、测量规格：电流(In)：0.62/1.25/2.5/5.0A(0.4<=In<=5A) 电压(Un)：星形(U L-N )：73/140/254/400V △形(U L-L )：127/240/440/690V3、测量范围：电流(In)：0%-120%In电压(Un)：TEP(Q/F):30%-120% UnTEV:1%-120% Un4、频率范围：45～65Hz5、模拟输出：输出范围单位0～100%0～1,0～5,0～10,0～20mA 10～100%0.1～1,0.5～5,1～10,2～2020～100%0.2～1,1～5,2～10,4～20-100～0～100%-1～0～1,-5～0～5-10～0～10,-20～0～200～100%0～1,0～5,0～10V 10～100%0.1～1,0.5～5,1～1020～100%0.2～1,1～5,2～10-100～0～100%-1～0～1,-5～0～5-10～0～106、输出带负载能力：电流：<10V (并且<1kΩ)电压：<20mA7、输出线缆长度：L(max)=30m8、接线容量：柔性导线：0.2-2.5mm2 刚性导线:0.2-2.5mm2 线规:24-12AWG9、工作环境条件：温度：-10℃～+55℃ 湿度：5%～95%RH，必须无结露 10、保存环境条件：温度：-20℃～+70℃ 湿度：5%～95%RH，必须无结露11、温度系数：每10℃最多0.2%F.S12、材料：PC（UL94 V0）13、安全等级：IEC 61010-1，CAT Ⅲ -300V，污染等级：214、防护等级：外壳：IP40；接线端：IP2015、功耗：3.5VA/2W16、电源：AC220V±20%17、重量：0.60Kg18、功率变送器：输出开始值设定：0%～45%输出结束值设定：100%～120%电压变送器：输出开始值设定：0%～67%输出结束值设定：100%～120%电流变送器：输出开始值设定：0%～67%输出结束值设定：100%频率变送器：频率变送范围：20～80Hz输出开始值设定：20～76Hz输出结束值设定：40～80Hz输出开始值-结束值：≥4Hz三、标签示例：图为公司标签示意图，具体型号意义可参考命名规则。
交流电压变送器1.产品概述该变送器能够测量单相交流电流，隔离变送输出1路、2路相互独立的DC 0/4～20mA、0/1～5V、0/2～10V 信号或者一路DC 0/4～20mA、0/1～5V、0/2～10V 信号和一路485通讯。
2.型号说明BD100- / -BD100-电量变送器输入类型： AV-交流电压11-一进一出 12-一进两出 I-电流输出 V-电压输出 C-485通信 A-98.0mm*66.5mm*22.5mm 输出类型：C-99.0mm*112.0mm*22.5mm3.技术参数技术参数输入输入信号AC 0～100V/0～500VA输出输出信号第一路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V 第二路DC 4～20mA、0～20mA、0～5V、1～5V、0～10V、2～10V，RS485负载电阻电流输出时：≤550Ω；电压输出时：≥30K精度等级0.2%温度系数200ppm/℃响应时间≤350ms电源供电电压DC 20～35V，AC/DC 85～265V功耗≤1.9W电源保护反向保护（24V 供电）一般特性工作温度-20℃～60℃储存温度-40℃～80℃相对湿度≤95%RH，不结露，无腐蚀性气体场所海拔≤2500m 防护等级IP20外形尺寸99.0mm*112.0mm*22.5mm重量约160g 绝缘参数EMC 标准GB/T 18268绝缘强度辅助电源、输入、输出两两之间AC 2000V/1min绝缘电阻≥100MΩ安装方式TS35导轨式安装4.外形及安装（单位：mm）BD100-AV/□-C12壳体尺寸图909911222.535.55.指示灯含义1.绿灯：上电后，电源1S闪烁一次。
RS485通讯连接成功后，50ms闪烁一次。
2.红灯：发生过压、过流时，红灯点亮（过压、过流报警值为满度信号的120%）。
6.接线方式注：仪表接线采用可拆卸的接线端子，导线采用横截面积为0.5mm²～2.5mm²屏蔽线。
