压力容器PV基础知识概要

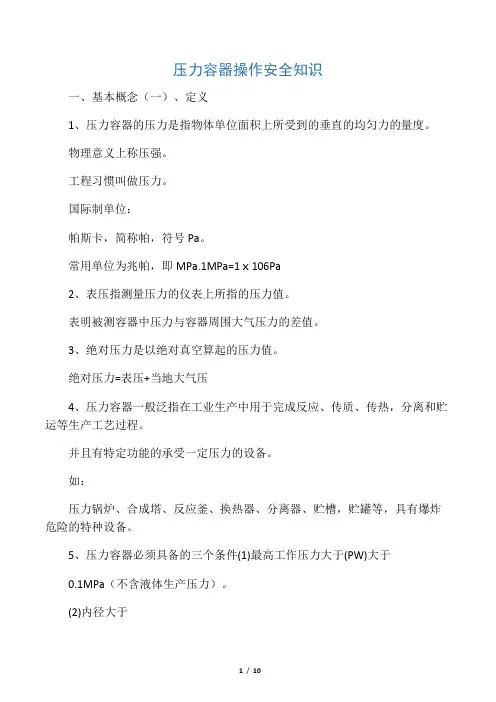

压力容器操作安全知识一、基本概念（一）、定义1、压力容器的压力是指物体单位面积上所受到的垂直的均匀力的量度。

物理意义上称压强。

工程习惯叫做压力。

国际制单位：帕斯卡，简称帕，符号Pa。

常用单位为兆帕，即MPa.1MPa=1ⅹ106Pa2、表压指测量压力的仪表上所指的压力值。

表明被测容器中压力与容器周围大气压力的差值。

3、绝对压力是以绝对真空算起的压力值。

绝对压力=表压+当地大气压4、压力容器一般泛指在工业生产中用于完成反应、传质、传热，分离和贮运等生产工艺过程。

并且有特定功能的承受一定压力的设备。

如：压力锅炉、合成塔、反应釜、换热器、分离器、贮槽，贮罐等，具有爆炸危险的特种设备。

5、压力容器必须具备的三个条件(1)最高工作压力大于(PW)大于0.1MPa（不含液体生产压力）。

(2)内径大于0.15m ,容积(V)大于0.025m(3)介质为气体，液化气体和最高工作温度不低于标准沸点的液体。

3（二）、压力容器的分类1、设计压力(P)分(1)低压(L)0.1MPa≤P＜1.6 MPa(2)中压(M)1.6 MPa≤P＜10MPa(3)高压(H) 10MPa≤P＜100MPa(4)超高压(V) P≥100MPa2、介质：无毒，有毒有害，剧毒(Cl2)，易燃(H2,CH4)，非易燃3、固定和移动(气瓶和槽车等)4、工艺原理作用分(1)反应容器(R) (2)换热器(E) (3)分离器(S) (4)贮存容器(C)球罐(B)5、安全技术(介质+PV值)管理分(1)第一类压力容器：低压非易燃、无毒反应容器、换热器、分离器，贮存容器和低压易燃或有毒换热器，分离器。

(2)第二类压力容器：低压易燃或有毒反应容器和贮存容器。

Pw×V＜0.2MPa•m3的低压容器，内径小于1m的低压废热锅炉，除第三类外的所有中压容器。

(3)第三类压力容器：Pw×V＜0.2MPa•m3的剧毒介质低压容器，易燃或有毒且Pw×V＞5MPa•m的中压贮存容器，内径小于1m的低压废热锅炉；中压废热锅炉；易燃或有毒且Pw×V＞5MPa•m3的中压反应容器，剧毒介质中压容器，超压，超高压容器，液化气体槽车，特殊材料容器，特种用途容器。

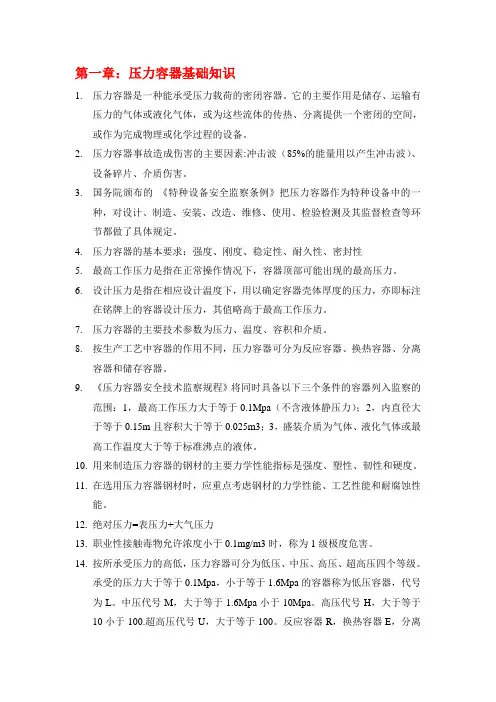

第一章：压力容器基础知识1.压力容器是一种能承受压力载荷的密闭容器。

它的主要作用是储存、运输有压力的气体或液化气体，或为这些流体的传热、分离提供一个密闭的空间，或作为完成物理或化学过程的设备。

2.压力容器事故造成伤害的主要因素:冲击波（85%的能量用以产生冲击波）、设备碎片、介质伤害。

3.国务院颁布的《特种设备安全监察条例》把压力容器作为特种设备中的一种，对设计、制造、安装、改造、维修、使用、检验检测及其监督检查等环节都做了具体规定。

4.压力容器的基本要求：强度、刚度、稳定性、耐久性、密封性5.最高工作压力是指在正常操作情况下，容器顶部可能出现的最高压力。

6.设计压力是指在相应设计温度下，用以确定容器壳体厚度的压力，亦即标注在铭牌上的容器设计压力，其值略高于最高工作压力。

7.压力容器的主要技术参数为压力、温度、容积和介质。

8.按生产工艺中容器的作用不同，压力容器可分为反应容器、换热容器、分离容器和储存容器。

9.《压力容器安全技术监察规程》将同时具备以下三个条件的容器列入监察的范围：1，最高工作压力大于等于0.1Mpa（不含液体静压力）；2，内直径大于等于0.15m且容积大于等于0.025m3；3，盛装介质为气体、液化气体或最高工作温度大于等于标准沸点的液体。

10.用来制造压力容器的钢材的主要力学性能指标是强度、塑性、韧性和硬度。

11.在选用压力容器钢材时，应重点考虑钢材的力学性能、工艺性能和耐腐蚀性能。

12.绝对压力=表压力+大气压力13.职业性接触毒物允许浓度小于0.1mg/m3时，称为1级极度危害。

14.按所承受压力的高低，压力容器可分为低压、中压、高压、超高压四个等级。

承受的压力大于等于0.1Mpa，小于等于1.6Mpa的容器称为低压容器，代号为L。

中压代号M，大于等于1.6Mpa小于10Mpa。

高压代号H，大于等于10小于100.超高压代号U，大于等于100。

反应容器R，换热容器E，分离容器S，储存容器C，球形罐B，15.《压力容器安全技术监察规程》将监察范围的容器划分为三类，其中第一类压力容器危险性最大。

压力容器基础知识范本压力容器是一种主要用于储存和输送气体、液体和固体等物质的设备。

它具有经济高效、结构牢固、操作方便等特点，广泛应用于石油化工、电力、航空航天、医药、食品等行业。

一、压力容器的定义和分类压力容器是指能够容纳内部介质压力的设备。

根据国家标准GB150《钢制压力容器》的分类，压力容器可以分为以下几类：1. 液体容器：用于储存液体介质的容器，如储罐、储气罐等。

2. 气体容器：用于储存气体介质的容器，如气瓶、气柜等。

3. 混合介质容器：用于储存多种介质的容器，如储液气体容器、储液固体容器等。

4. 反应容器：用于进行化学反应的容器，如反应釜、反应器等。

5. 分离容器：用于进行物质分离的容器，如分离器、萃取塔等。

二、压力容器的基本要素1. 容器壁厚度：容器壁厚度是指容器壁的实际厚度，它直接影响容器的强度和耐压性能。

一般来说，容器的壁厚度应满足国家标准要求，并根据容器尺寸和内部介质的性质进行合理设计。

2. 材料选择：压力容器的材料选择要考虑介质的腐蚀性、温度、压力等因素。

常用的材料包括钢、不锈钢、铝合金等，选择合适的材料可以提高容器的耐蚀性和耐压性能。

3. 连接方式：压力容器的连接方式有焊接、螺纹连接、法兰连接等。

不同的连接方式适用于不同的工况条件，需要根据实际情况进行选择。

4. 容器尺寸：容器尺寸包括容器的直径、高度等，它们影响容器的容积和结构形式。

容器尺寸的选择要满足使用要求，并考虑制造成本和运输条件等因素。

5. 容器附件：容器附件包括阀门、传感器、安全装置等，它们用于控制介质的流动和保证容器的安全运行。

容器附件的选择要符合相关标准和规范，确保其性能可靠。

三、压力容器的设计与制造压力容器的设计与制造要遵守相关的法律法规和标准规范，包括国家标准GB150《钢制压力容器》、GB151《非金属压力容器》等。

一般来说，压力容器的设计与制造包括以下几个步骤：1. 设计计算：根据容器的使用要求和工况条件，进行结构设计和强度计算。

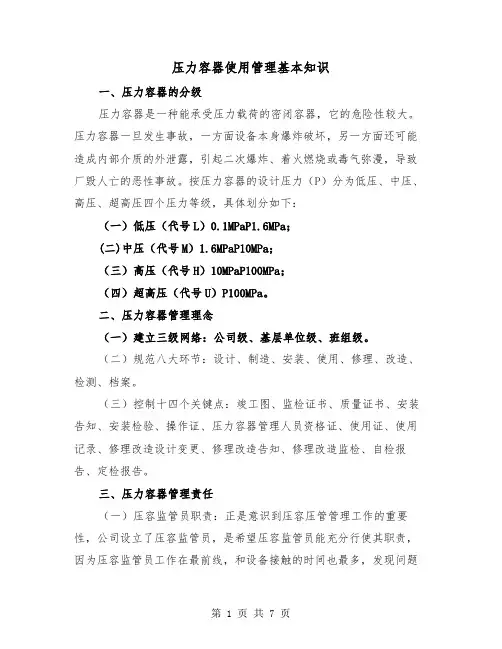

压力容器使用管理基本知识一、压力容器的分级压力容器是一种能承受压力载荷的密闭容器，它的危险性较大。

压力容器一旦发生事故，一方面设备本身爆炸破坏，另一方面还可能造成内部介质的外泄露，引起二次爆炸、着火燃烧或毒气弥漫，导致厂毁人亡的恶性事故。

按压力容器的设计压力（P）分为低压、中压、高压、超高压四个压力等级，具体划分如下：（一）低压（代号L）0.1MPaP1.6MPa；(二)中压（代号M）1.6MPaP10MPa；（三）高压（代号H）10MPaP100MPa；（四）超高压（代号U）P100MPa。

二、压力容器管理理念（一）建立三级网络：公司级、基层单位级、班组级。

（二）规范八大环节：设计、制造、安装、使用、修理、改造、检测、档案。

（三）控制十四个关键点：竣工图、监检证书、质量证书、安装告知、安装检验、操作证、压力容器管理人员资格证、使用证、使用记录、修理改造设计变更、修理改造告知、修理改造监检、自检报告、定检报告。

三、压力容器管理责任（一）压容监管员职责：正是意识到压容压管管理工作的重要性，公司设立了压容监管员，是希望压容监管员能充分行使其职责，因为压容监管员工作在最前线，和设备接触的时间也最多，发现问题的机率也更大，只有充分发挥压容监管员的作用，才能查找更多的安全隐患，也才能及时将各种隐患消灭在萌芽状态，为设备安全稳定运行保驾护航。

（二）压力容器操作人员的职责1、按照安全操作规程的规定，正确操作使用压力容器。

2、认真填写操作记录、生产工艺纪录或运行纪录。

3、做好压力容器的维护保养工作（包括停用期间对容器的维护），使压力容器经常保持良好的技术状态。

4、经常对压力容器的运行情况进行检查，发现操作条件不正常时及时进行调整，遇有紧急情况应按规定采取紧急处理措施并及时向上级报告。

5、对任何有害压力容器安全运行的违章指挥，应拒绝执行。

6、努力学习业务知识，不断提高操作技能。

（三）压容操作人员操作要点1、要了解设备，掌握设备的基本技术参数和结构，并掌握操作工艺条件。

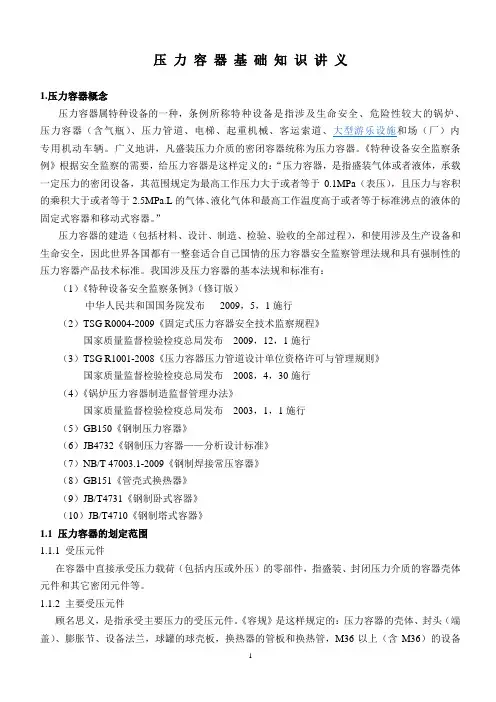

压力容器基础知识讲义1.压力容器概念压力容器属特种设备的一种，条例所称特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。

广义地讲，凡盛装压力介质的密闭容器统称为压力容器。

《特种设备安全监察条例》根据安全监察的需要，给压力容器是这样定义的：“压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容积的乘积大于或者等于2.5MPa.L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器。

”压力容器的建造（包括材料、设计、制造、检验、验收的全部过程），和使用涉及生产设备和生命安全，因此世界各国都有一整套适合自己国情的压力容器安全监察管理法规和具有强制性的压力容器产品技术标准。

我国涉及压力容器的基本法规和标准有：（1）《特种设备安全监察条例》（修订版）中华人民共和国国务院发布2009，5，1施行（2）TSG R0004-2009《固定式压力容器安全技术监察规程》国家质量监督检验检疫总局发布2009，12，1施行（3）TSG R1001-2008《压力容器压力管道设计单位资格许可与管理规则》国家质量监督检验检疫总局发布2008，4，30施行（4）《锅炉压力容器制造监督管理办法》国家质量监督检验检疫总局发布2003，1，1施行（5）GB150《钢制压力容器》（6）JB4732《钢制压力容器——分析设计标准》（7）NB/T 47003.1-2009《钢制焊接常压容器》（8）GB151《管壳式换热器》（9）JB/T4731《钢制卧式容器》（10）JB/T4710《钢制塔式容器》1.1 压力容器的划定范围1.1.1 受压元件在容器中直接承受压力载荷（包括内压或外压）的零部件，指盛装、封闭压力介质的容器壳体元件和其它密闭元件等。

1.1.2 主要受压元件顾名思义，是指承受主要压力的受压元件。

压力容器基础知识一、压力容器的基本概念1、所有化工设备的壳体都是一种容器，它要承担化学工艺过程的压力、温度和化学介质的作用，要保证长期安全工作，同时要考虑经济性。

压力容器技术就是综合了应用力学、材料学、冶金工艺、机械制造工艺、以及技术物理学等的内容，专门用于化工生产压力操作的容器。

压力容器的结构特点是通常由壳体、封头、接管、密封件、支座等部件组成。

材料主要由：最多为钢材，制造方法主要为压力加工和焊接。

管理规范《压力容器安全技术监察规程》。

2、压力容器的范围最高工作压力(pw)大于等于0.1MPa(不含液体静压力，下同)；内直径(非圆形截面指其最大尺寸)大于等于0.15m，且容积(V)大于等于O.03m³；盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。

3、压力容器的分类压力容器划分为三类：A 下列情况之一的．为第三类压力容器：(a) 高压容器；(b) 中压容器(仅限毒性程度为极度和高度危害介质)；(c) 中压储存容器(仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10 MPa·m3)；(d) 中压反应容器(仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5MPa·m3)；(e) 低压容器(仅限毒性程度为极度和高度危害介质，且pV乘积大于等于0.2MPa·m3；(f) 高压、中压管壳式余热锅炉；(g) 中压搪玻璃压力容器；(h) 使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540 MPa)的材料制造的压力容器；(i) 移动式压力容器:包括铁路罐车(介质为液化气体、低温液体)、罐式汽车[液化气体运输(半挂)车、低温液体运输(半挂)车、永久气体运输(半挂)车]和罐式集装箱(介质为液化气体、低温液体)等；(j) 球形储罐(容积大于等于50m3)；(k) 低温液体储存容器(容积大于5m3)。

B. 下列情况之一的，为第二类压力容器：(a) 中压容器；(b) 低压容器(仅限毒性程度为极度和高度危害介质)；(c) 低压反应容器和低压储存容器(仅限易燃介质或毒性程度为中度危害介质)；(d) 低压管壳式余热锅护；(e) 低压搪玻璃压力容器。
