当前位置：文档之家 › 瓦楞纸板物理性能技术指标(2)

瓦楞纸板物理性能技术指标(2)

  • 格式：xls
  • 大小：26.50 KB
  • 文档页数：2

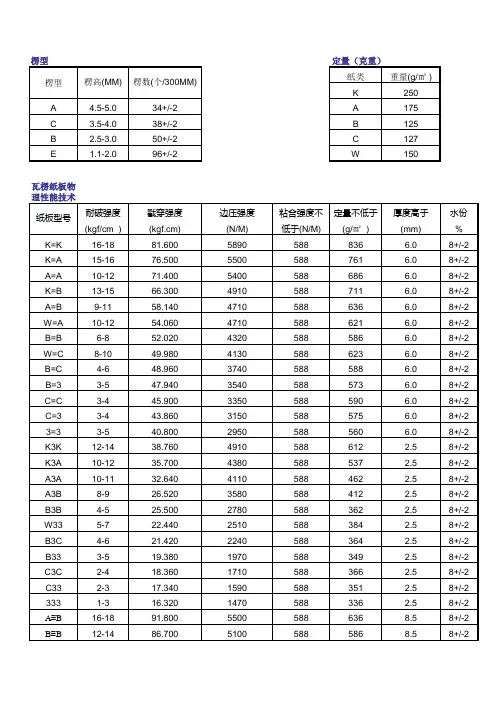

楞型
楞型
A C B E
楞高(MM) 楞数(个/300MM)
4.5-5.0 3.5-4.0 2.5-3.0 1.1-2.0
34+/-2 38+/-2 50+/-2 96+/-2
定量（克重）
纸类
重量(g/㎡ )
K

127
W
150
瓦楞纸板物 理性能技术
纸板型号 耐破强度 (kgf/cm )
C3C
2-4
18.360
C33
2-3
17.340
333
1-3
16.320
AB
16-18
91.800
BB
12-14
86.700
C
12-14
81.600
(注：1kgf=98kpa, kgf千克力，kPa千帕)
2780 2510 2240 1970 1710 1590 1470 5500 5100 4710
边压强度 (N/M) 5890 5500 5400 4910 4710 4710 4320 4130 3740 3540 3350 3150 2950 4910 4380 4110 3580
粘合强度不 定量不低于
低于(N/M) (g/㎡ )
588
836
588
761
588
686
588
711
588
636
K=K
16-18
K=A
15-16
A=A
10-12
K=B
13-15
A=B
9-11
W=A
10-12
B=B
6-8
W=C
8-10
B=C
4-6
B=3
3-5
C=C
3-4
C=3
3-4
3=3
3-5
K3K
12-14
K3A
10-12
A3A
10-11
A3B
8-9
戳穿强度 (kgf.cm) 81.600 76.500 71.400 66.300 58.140 54.060 52.020 49.980 48.960 47.940 45.900 43.860 40.800 38.760 35.700 32.640 26.520
8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2 8+/-2
B3B
4-5
25.500
W33
5-7
22.440
B3C
4-6
21.420
B33
3-5
19.380
底纸(g) 230 175 125 125 175 125 175 230 125 125 125
备注：1. 根据天气的变化及湿度的偏差，对材质的物理性能都有很大的影响。机器的过滤也影响到整个纸箱的硬度性能，将上下浮动11%。 2.耐破强度和边压强度是瓦楞箱两个较为重要的指标，常用下面的单位表示：kN/m(边压强度），kPa(耐破强度） 3. Edge crushing strength(边压强度） Bursting strength(耐破强度）
588
362
588
384
588
364
588
349
588
366
588
351
588
336
588
636
588
586
588
5886
2.5
8+/-2
2.5
8+/-2
2.5
8+/-2
2.5
8+/-2
2.5
8+/-2
2.5
8+/-2
2.5
8+/-2
8.5
8+/-2
8.5
8+/-2
8.5
8+/-2
瓦楞纸箱材
纸质 厚度(mm) 耐破强度（kPa） 边压强度(kN/m)
K=K
6~7
1392
5.3
A=A
6~7
1000
4.5
A=B
6~7
900
4.2
B=B
6~7
850
4.0
A3A
2.5~3
800
2.5
A3B
2.5~3
750
2.3
W3A
2.5~3
830
2.5
W3K
2.5~3
1080
3.5
W3B
2.5~3
650
2.2
B3B
2.5~3
600
2.2
W9B
1.7~2
650
2.5
面纸(g) 230 175 175 125 175 175 140 140 140 125 140
588
621
588
586
588
623
588
588
588
573
588
590
588
575
588
560
588
612
588
537
588
462
588
412
厚度高于 (mm) 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 2.5 2.5 2.5 2.5
水份 %

合集下载

瓦楞纸板物理性能技术指标(2)

瓦楞纸板物理性能技术指标(2)


8.5
8+/-2
备注：1. 根据天气的变化及湿度的偏差，对材质的物理性能都有很大的影响。机器的过滤也影响到整个纸箱的硬度性能，将上下浮动11% 2.耐破强度和边压强度是瓦楞箱两个较为重要的指标，常用下面的单位表示：kN/m(边压强度），kPa(耐破强度） 3. Edge crushing strength(边压强度） Bursting strength(耐破强度）
楞型
楞型
A C B E
楞高(MM) 楞数(个/300MM)
4.5-5.0 3.5-4.0 2.5-3.0 1.1-2.0
34+/-2 38+/-2 50+/-2 96+/-2
定量（克重）
纸类
重量(g/㎡ )
K
250
A
175
B
125
C
127
W
150
瓦楞纸板物 理性能技术
纸板型号 耐破强度 (kgf/cm )
浮动11%。
低于(N/M) (g/㎡ )
588
836
588
761
588
686
588
711
588
636
588
621
588
586
588
623
588
588
588
573
588
590
588
575
588
560
588
612
588
537
588
462
588
412
588
362
588
384
588
364
588
349
588
E-R原纸及瓦楞纸的物理性能解析

E-R原纸及瓦楞纸的物理性能解析


1
1.2
1.2
96±4
96
90±4 95
F
0.8
0.9
G
0.5~0.58 0.5~0.58
N
0.46
0.46
O
0.3
0.3
110 105 167 167 167 167 240 240
特性
缓冲性好，垂直耐压强 度高，但平压强度低 C型间于A与B之间 平压强度高，缓冲和垂 直强度差
平压强度最佳，可取代 紙板用于产品的內包裝， 印刷效果好
俗称牛皮卡纸，配浆中硫酸盐木浆占80%以上的，且正反色泽相近的箱纸板。
1、原纸的种类及特性
2、原纸的物理性能 原纸是纸箱主要原材料, 原纸质量直接影响着纸箱的生产工艺，产品质量和生产成本。下述即为衡量瓦楞原纸的几项重要的物
理性能。 1)、定量(G)：每平方米(单位面积)上的重量，单位是g/m2；
一般定量为225 g/m2以下的通常被认为是纸，而大于225 g/m2的则被认为是纸板； 2)、厚度(δ )：由于纸不是刚性的，各种纸的松紧程度不一样，因此纸的定量是纸在一定压力下(100±10kPa)直接测量的厚度δ ，
芯纸： 作用：生成瓦楞
2)、原纸的构成
纸的主要原料是纸浆，它主要是用木材来制成的，按照其制造方法大体分为如下： 底纸
芯紙
a)、化学纸浆（chemical pulp）：
面纸
用化学方法从木头中提取的纸浆，与机械纸浆相对而言。
(a) 牛皮纸浆
牛皮纸浆是一种用化学方法制造的纸浆也叫硫酸盐纸浆。Kraft一词在瑞典是表示结实的意思。由于瑞典化学工厂以副产 品芒硝制取的纸浆所抄制的纸非常坚固，因此称之为牛皮纸。
1、原纸的种类及特性
瓦楞纸板检验标准

瓦楞纸板检验标准

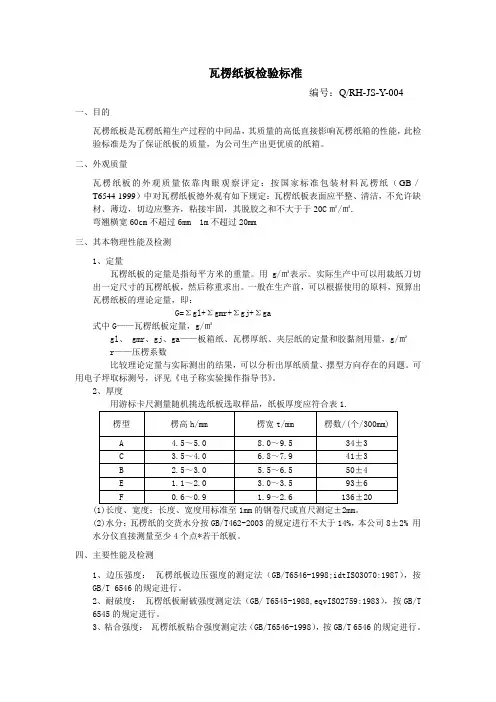

瓦楞纸板检验标准编号：Q/RH-JS-Y-004一、目的瓦楞纸板是瓦楞纸箱生产过程的中间品，其质量的高低直接影响瓦楞纸箱的性能，此检验标准是为了保证纸板的质量，为公司生产出更优质的纸箱。

二、外观质量瓦楞纸板的外观质量依靠肉眼观察评定：按国家标准包装材料瓦楞纸（GB／T6544-1999）中对瓦楞纸板德外观有如下规定：瓦楞纸板表面应平整、清洁，不允许缺材、薄边，切边应整齐，粘接牢固，其脱胶之和不大于于20C㎡/㎡.弯翘横宽60cm不超过6mm 1m不超过20mm三、其本物理性能及检测1、定量瓦楞纸板的定量是指每平方米的重量。

用g/㎡表示。

实际生产中可以用裁纸刀切出一定尺寸的瓦楞纸板，然后称重求出。

一般在生产前，可以根据使用的原料，预算出瓦楞纸板的理论定量，即：G=Σgl+Σgmr+Σgj+Σga式中G——瓦楞纸板定量，g/㎡gl、 gmr、gj、ga——板箱纸、瓦楞厚纸、夹层纸的定量和胶黏剂用量，g/㎡r——压楞系数比较理论定量与实际测出的结果，可以分析出厚纸质量、摆型方向存在的问题。

可用电子坪取标测号，评见《电子称实验操作指导书》。

2、厚度(2)水分：瓦楞纸的交货水分按GB/T462-2003的规定进行不大于14%，本公司8±2% 用水分仪直接测量至少4个点*若干纸板。

四、主要性能及检测1、边压强度：瓦楞纸板边压强度的测定法（GB/T6546-1998;idtIS03070:1987），按GB/T 6546的规定进行。

2、耐破度：瓦楞纸板耐破强度测定法（GB/ T6545-1988,eqvISO2759:1983），按GB/T6545的规定进行。

3、粘合强度：瓦楞纸板粘合强度测定法（GB/T6546-1998），按GB/T 6546的规定进行。

4、瓦楞纸的外观质量：按目测评定，最大翘曲的测定应在无外力作用下将瓦楞纸水平放置后测量，以最高点至水平面的距离为测量值。

表1为瓦楞纸板耐破度与边压强度的规定。

瓦楞纸板检验验收标准

瓦楞纸板检验验收标准

瓦楞纸板检验验收标准制订部门：品质部制订 /日期：审核 /日期：批准 /日期：文件变更记录页版本变更工程变更内容简述生效日期----新版作成瓦楞纸板检验验收标准1范围本标准规定了瓦楞纸板的分类、技术要求、抽样、检验工程及检验方法。

本标准适用于单瓦楞纸板、双瓦楞纸板〔以下简称瓦楞纸板〕的检验。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

但凡不注日期的引用文件，其最新版本适用于本标准。

GB/T 6544包装材料瓦楞纸板GB/T 2828逐批检查计数抽样程序及抽样表GB 5034出口产品包装用瓦楞纸板3瓦楞纸板代号、分类及分等代号本标准有关代号规定如下：S----单瓦楞纸板〔三层瓦楞纸板〕分别为单瓦楞纸板优等品的第一类- 第五类；分别为单瓦楞纸板一等品的第一类- 第五类；分别为单瓦楞纸板合格品的第一类- 第五类；D----双瓦楞纸板〔五层瓦楞纸板〕分别为双瓦楞纸板优等品的第一类- 第五类；分别为双瓦楞纸板一等品的第一类- 第五类；分别为双瓦楞纸板合格品的第一类- 第五类；分类单瓦楞纸板和双瓦楞纸板按照其最小综合定量不同分为1类-5 类。

分等根据用途及原材料的质量等级，将单瓦楞纸板和双瓦楞纸板分为：优等品、一等品、合格品：其中优等品为出口商品及贵重物品包装用瓦楞纸板；一等品为内销物品包装用瓦楞纸板；合格品为短途、低廉商品包装用瓦楞纸板。

其物理性能指标见表1。

表 1纸板分类/等标准优等品一等品合格品瓦楞纸板最小综合边压强度边压强度边压强度种类类级耐破度〔不低类级耐破度〔不类级耐破度〔不定量〔不低于〕〔不低于〕〔不低于〕/(g/m 2)/(kN/m)/(kN/m)/(kN/m)于〕 /kpa低于〕 /kPa低于〕/kPa代号代号代号250650550450单瓦320800700600楞纸3601000850750板42011501000850 (S 〕500150013001000375800700600双瓦4501100950800楞纸560138012401100板(D)640170014501200700190016001300注：各类级的耐破强度合边压强度可根据流通环境或客户的要求任选一项。
