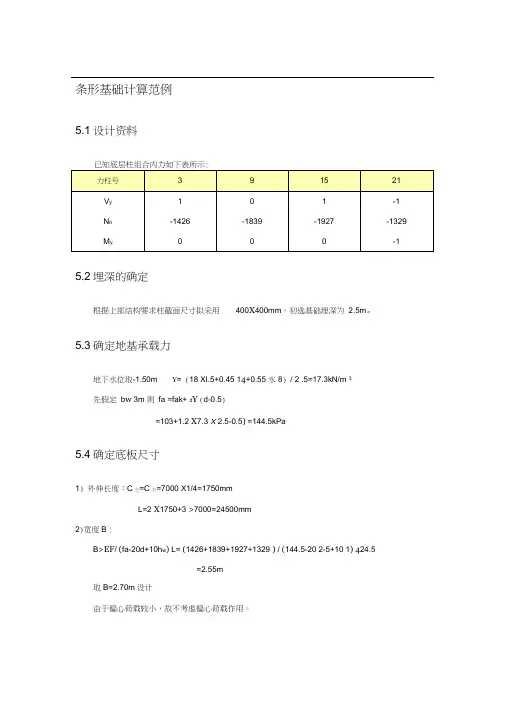

16G101图集7.2.7条形基础底板钢筋计算案例

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

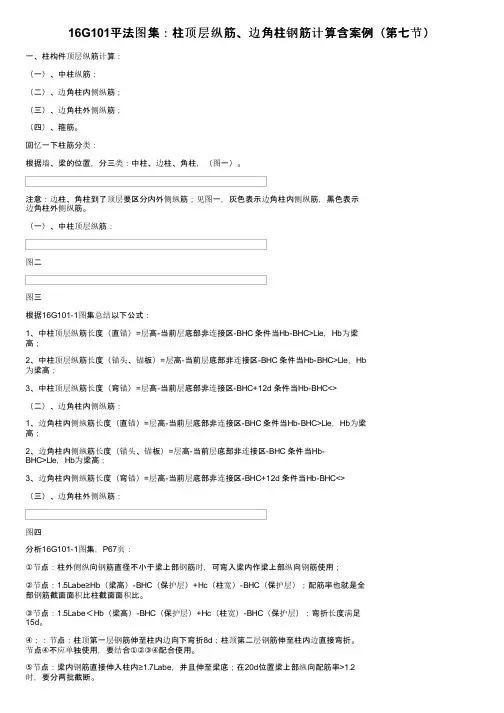

16G101平法图集：柱顶层纵筋、边角柱钢筋计算含案例（第七节）一、柱构件顶层纵筋计算：（一）、中柱纵筋；（二）、边角柱内侧纵筋；（三）、边角柱外侧纵筋；（四）、箍筋。

回忆一下柱筋分类：根据墙、梁的位置，分三类：中柱、边柱、角柱，（图一）。

注意：边柱、角柱到了顶层要区分内外侧纵筋；见图一，灰色表示边角柱内侧纵筋，黑色表示边角柱外侧纵筋。

（一）、中柱顶层纵筋：图二图三根据16G101-1图集总结以下公式：1、中柱顶层纵筋长度（直锚）=层高-当前层底部非连接区-BHC 条件当Hb-BHC>Lle，Hb为梁高；2、中柱顶层纵筋长度（锚头、锚板）=层高-当前层底部非连接区-BHC 条件当Hb-BHC>Lle，Hb为梁高；3、中柱顶层纵筋长度（弯锚）=层高-当前层底部非连接区-BHC+12d 条件当Hb-BHC<>（二）、边角柱内侧纵筋：1、边角柱内侧纵筋长度（直锚）=层高-当前层底部非连接区-BHC 条件当Hb-BHC>Lle，Hb为梁高；2、边角柱内侧纵筋长度（锚头、锚板）=层高-当前层底部非连接区-BHC 条件当Hb-BHC>Lle，Hb为梁高；3、边角柱内侧纵筋长度（弯锚）=层高-当前层底部非连接区-BHC+12d 条件当Hb-BHC<>（三）、边角柱外侧纵筋：图四分析16G101-1图集，P67页：①节点：柱外侧纵向钢筋直径不小于梁上部钢筋时，可弯入梁内作梁上部纵向钢筋使用；②节点：1.5Labe≥Hb（梁高）-BHC（保护层）+Hc（柱宽）-BHC（保护层）；配筋率也就是全部钢筋截面面积比柱截面面积比。

③节点：1.5Labe＜Hb（梁高）-BHC（保护层）+Hc（柱宽）-BHC（保护层）；弯折长度满足15d。

④；：节点：柱顶第一层钢筋伸至柱内边向下弯折8d；柱顶第二层钢筋伸至柱内边直接弯折。

节点④不应单独使用，要结合①②③④配合使用。

⑤节点：梁内钢筋直接伸入柱内≥1.7Labe，并且伸至梁底；在20d位置梁上部纵向配筋率>1.2时，要分两批截断。
