轨道精调工作作业指南
- 格式:doc
- 大小:533.00 KB
- 文档页数:12
中铁五局哈大客运专线经理部轨道精调标准化作业手册哈大客运专线TJ-I标段轨道工程编号:ZYZDS-10-2010轨道精调标准化作业手册中铁五局哈大铁路客运专线工程项目经理部2010年10月5日发布 2010年10月15日实施目录1使用范围 (1)2施工作业准备 (1)3技术要求 (3)3.1主要技术标准 (2)3.2 轨道板编号 (4)3.3 工程特点 (4)4 施工程序 (4)5轨道静态精调施工 (5)5.1轨道静态精调工艺流程 (5)5.2 测量仪器检定 (6)5.3钢轨及扣件等检查 (7)5.4轨道静态精调施工工艺 (7)5.4.1施工准备 (8)5.4.2轨检小车复测轨道线型 (8)5.4.3 现场测量注意事项 (8)5.4.4 A测量数据评估及调整量计算 (9)5.4.5测量数据内业处理 (10)5.4.6内业调整计算 (10)5.4.7 现场调整 (16)5.4.8轨道静态调整量更换 (17)5.4.9轨检小车复测轨道线型 (17)6 轨道动态精调 (117)6.1主要技术指标 (18)6.2.轨道动态精调技术要点 (18)6.2.1资料分析 (18)6.2.2现场核对检测 (118)6.2.3现场调整 (18)7 劳动力及资源配置 (19)7.1劳动力配置 (19)7.2工机具配置 (20)8 施工注意事项 (21)轨道精调作业指导书1、适用范围适用于哈大客运专线沈大段TJ-1标范围内的无砟轨道精调施工。
2、施工作业准备2.1、轨道板的复测,为保证后期钢轨的铺设及精调,轨道板铺设完成后,应及时对灌浆后的轨道板进行复测,对复测结果进行统计分析,对偏差较大的轨道板在铺轨之前进行揭板处理。
2.2、扣件安装过程中严格控制安装精度,使用工装设备,减少后续精调工作量。
2.3、对现场焊接接头的平顺度进行检查整修,不合格的及时处理。
2.4、对全线的CPⅢ控制点进行调查,已经破坏的点位要进行恢复,并完成全线的复测。

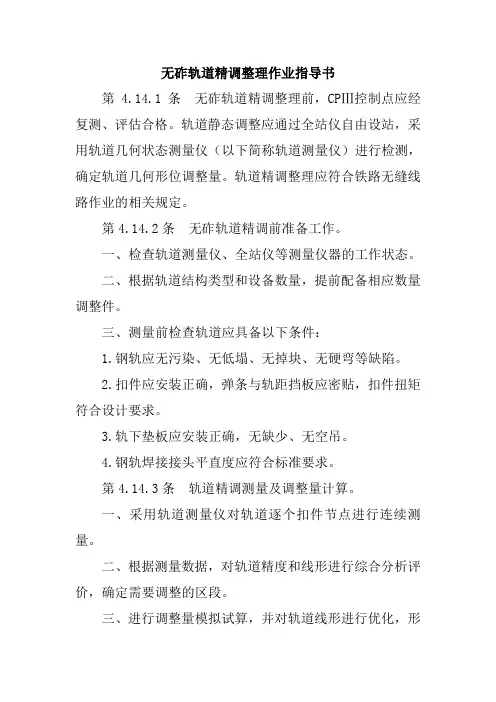

无砟轨道精调整理作业指导书
第4.14.1条无砟轨道精调整理前,CPⅢ控制点应经复测、评估合格。
轨道静态调整应通过全站仪自由设站,采用轨道几何状态测量仪(以下简称轨道测量仪)进行检测,确定轨道几何形位调整量。
轨道精调整理应符合铁路无缝线路作业的相关规定。
第4.14.2条无砟轨道精调前准备工作。
一、检查轨道测量仪、全站仪等测量仪器的工作状态。
二、根据轨道结构类型和设备数量,提前配备相应数量调整件。
三、测量前检查轨道应具备以下条件:
1.钢轨应无污染、无低塌、无掉块、无硬弯等缺陷。
2.扣件应安装正确,弹条与轨距挡板应密贴,扣件扭矩符合设计要求。
3.轨下垫板应安装正确,无缺少、无空吊。
4.钢轨焊接接头平直度应符合标准要求。
第4.14.3条轨道精调测量及调整量计算。
一、采用轨道测量仪对轨道逐个扣件节点进行连续测量。
二、根据测量数据,对轨道精度和线形进行综合分析评价,确定需要调整的区段。
三、进行调整量模拟试算,并对轨道线形进行优化,形
成调整量表。
四、根据调整量表和扣件型号,选配合适的调整配件,并在表中详细记录安装位置、方向。
第4.14.4条轨道调整作业。
一、精调时先确定基准轨,将基准轨轨向、高低调整到位后,再依据基准轨通过轨距、水平调整另一股钢轨。
二、精调作业完成后,当日对几何尺寸进行复核、记录偏差值,复核扣件扭矩,记录调整区段的扣件、垫板型号,建立台账。
当一个单元精调作业完成后,应及时安排轨道测量仪进行复测。
新建铁路石家庄至武汉客运专线(河北段)SZ—3标桥梁工程编号:桥梁CRTSⅡ型板式无砟轨道轨道板精调施工作业指导书单位:编制:审核:批准:年月日发布年月日实施目录1。
适用范围 ............................................................................................................ - 2 -2。
作业准备 ............................................................................................................ - 2 -3。
技术要求 ............................................................................................................ - 2 -4。
精调程序及工艺流程 ........................................................................................ - 2 -4。
1 精调程序......................................................................................................... - 2 -4.2 工艺流程........................................................................................................... - 2 -5。
施工要求 ............................................................................................................ - 3 -5。
可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1.CPⅢ网重新复测,经评估合格方可应用于精调。
2.各位零配件安装到位,无缺少。
3.无碴轨道经过冲洗,无杂物,无灰尘。
4.无缝线路应力放散完毕且焊联、锁定。
二、准备工作1.各种规格材料基本到位。
2.绝对测量、相对测量小车经检验、调试合格。
3.各类机具齐备(轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等)。
三、精调步骤1.总体流程。
2.精确测量。
为监测线路设备的变化,指导线路设备养护,需对轨道实测中线、高程进行绝对精度测量。
主要采用安博格小车与线路CPIII控制网实现对轨道精测。
⑴测量的前期准备工作①输入并核对设计数据(平曲线、竖曲线、超高、控制点,如存在断链,需分别输入,上、下行线也要分别输入)。
②设置项目属性,如平面位置和高程测量基准等。
③定期对全站仪及小车进行保养、检定。
⑵测量的现场工作①检查钢轨表面状态,检查扣件弹条与轨距挡板密贴。
确保零配件无缺少,扣件扭矩达标。
②正倒镜检查全站仪水平角和竖角偏差,如果超过3秒,在气象条件较好的情况下进行组合校准及水平轴倾斜误差(α)校准;检查全站仪ATR照准是否准确,有无ATR的偏差也应小于3秒。
③使用至少8个CPIII控制点自由设站,如果现场条件不满足,至少应有6个CPIII控制点,其中前后至少各使用一个60米以上的控制点。
根据天气条件确定最大目标距离。
状况好时控制在60m以内,不好时将距离缩短。
④设站的同时组装轨检小车,将双轮部分靠近低轨。
⑤在稳固的轨道上校准超高传感器,一般每天开始测量前校准一次,如气温变化迅速,可再次校准;校准后可在同一点进行正反两次测量,测量值之和应在0.3mm以内。
⑥将全站仪对准轨检小车棱镜,检查通信,关闭全站仪强力搜索,并锁定棱镜。
⑦放样60米以上的一个控制点对设站进行检核。
⑧进入施工模式,看偏差数据是否稳定,如不稳定(变化范围超过0.7mm),将小车向前推,找到数据相对稳定的距离,根据此距离再次重新设站。
京沪高速铁路轨道板精调作业指导书编制:审核:中铁十五局集团第一工程有限公司京沪高铁项目部1编制依据1、《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号);2、《时速200公里及以上铁路工程基桩控制网(CPⅢ)测量管理办法》(铁建设〔2008〕80号);3、铁道部其他相关规定;2精调系统的组成2.1测量仪器为确保轨道板的精调不超限,必须对所使用的全站仪有一定的要求:全站仪应具有自动目标搜索、自动照准、自动观测、自动记录功能,其标称精度应满足:方向测量中误差不大于±1″,测距中误差不大于±(1mm+2ppm)。
对于进行对轨道板精调的现有精调系统,徕卡TCA2003,徕卡TCA1800,徕卡TCRP1201,天宝S8能满足需要。
2.2精密棱镜为适应轨道板测量的特殊应用,全部采用合金硬铝制作基座,框架及壳套,所用棱镜的旋转点和照准点必须相同,否则会导致在测角和测距中出现误差。
2.3测量滑架及精密对中三角架测量滑架是轨道几何的模仿装置,标架上的球棱镜中心位于钢轨轨顶中心。
利用测量滑架的触及端与轨道板的承轨台打磨斜面的准确触及,构成了测量滑架与轨道板固定的几何关系,通过测量滑架上的精密棱镜来准确的反映轨道板的空间位置和状态。
对中三角架用来架设全站仪,通过它能将地面上已知点坐标准确的沿铅垂线传递到固定的高度,并能在任何方向上做到重复及精确对中定位。
2.4微型棱镜三角座它主要用来精确测定轨道基准点(GRP)点的平面坐标。
2.5计算机用于数据处理及存储2.6调整量显示器显示轨道板横向和高度调整偏差值2.7倾角传感器只需要通过测量滑架一测的棱镜就可以通过倾角值快速计算出轨道板另一侧的姿态位置,从而提高精调速度。
2.8温度传感器测量当时工作环境的温度3 轨道基准网的测设图轨道基准点和定位锥由轨道基准点(GRP)构成的轨道基准网是使用精调系统对轨道板进行精调的基础控制网,建立此网的目的是为了保障施工流程不受时间上的限制,并作业顺利。
轨道精调作业指导书一.工作内容1.1检查使用状态1.2检查轨道精调作业1.3设备保养二.设备组成2.1 硬件部分硬件主要由机械和电气测量两部分组成。
(1)机械结构轨距传感器通过定位机构的相对移动来推算轨距。
弹簧机构提供压紧力使左侧定位机构和右侧定位机构能贴紧钢轨内侧面。
超高传感器通过倾角来推算超高的大小。
正矢定位机能在弹簧机构的作用下,根据定位机构之间的位置变化进行正矢测量。
里程旋转编码器用于测量小车行走的距离。
行走轮可以通过轨道轨距的变化相对钢轨中心来回滑动。
手推杆与单轮梁外壳通过旋转台连接,可通过机构随时旋转,倾斜和锁紧。
轨距传感器,超高传感器,里程旋转编码器,正矢传感器和水平传感器的测量值通过屏蔽电缆送入控制盒中进行数据处理,计算后的轨距,超高,里程,正矢,水平,三角坑值,同时存入控制盒中的存储器中,实时输入检测过程中轨道上的各种缺陷及标记,交接班时,数据通过U盘倒入计算机中,通过专门编写的软件进行分析处理,推算三角坑,对检测数据进行统计,分析,并以图表方式显示,打印和储存,为线路的维护提供依据。
棱镜支架设置在单轮梁中央位置,其中心线与单轮梁中心线之间的垂直度误差可通过调整环节在装配过程中进行精调调校,棱镜高,棱镜杆中心线与1435mm轨距中点之间的横向偏差可进行精确测量,同时,单轮梁上设有轨距传感器,能够实时测量实际轨距与理论轨距之间的偏差值。
上述偏差可作为该小车的结构参数输入数据处理软件,在测量变换时进行相应的处理。
里程测量装置采用可双向连续测量,支持精调小车正推或反推。
并有手动(按键)触发,定时连续触发,等距离触发等多种数据采样方式。
精调小车在轨道施工阶段使用时,没有轨道绝缘的顾虑,但考虑将来养护作业的需要,兼顾了绝缘轮和猝火钢轮两种设计,不同材质轮可以简单互换。
(2)电器测量系统全站仪通过无线通讯方式与PC机进行数据传递,PC机发送各种控制命令至全站仪,然后将全站仪及传感器的数据进行一系列分析主力后,得出轨道调整量,以知道轨道精细调整。
中铁十四局武广客运专线项目部轨道精调作业指导书二〇〇九年三月三十一日目录1 精调前准备工作11.1人员培训 (1)1.2线路状态检查 (2)1.3轨枕编号 (2)1.4作业队安排 (5)1.5机具设备安排 (6)1.6每个精调队人员安排 (6)1.7对VOSSLOSH300-U扣件系统及调整件的认识 (6)1.7.1轨距调整 (7)1.7.2高程调整 (7)2 轨道静态调整102.1轨道测量 (10)2.2调整量计算 (11)2.3调整量现场标示 (13)2.4轨道调整 (13)2.5轨道复测 (13)2.6轨道静态调整标准 (16)3轨道动态调整173.1调整步骤 (17)3.2轨道检测资料分析 (17)3.3现场核对检查 (18)3.4确定调整方案 (20)3.5现场调整及复检 (21)3.6安全管理 (21)4 影响轨道精调的主要因素和采取的主要措施22 4.1影响轨道精调的主要因素 (22)无缝线路铺设完成,长钢轨应力放散、锁定后即可开展轨道精调工作。
轨道精调分为静态调整和动态调整两个阶段。
静态调整主要是根据轨检小车静态测量数据结合弦线法对轨道进行全面调整,将轨道各项几何尺寸调整到允许范围之内,同时对轨道线型(轨向和轨面高程)进行优化,并控制好轨距变化率和水平变化率。
动态调整主要是根据轨道动态检测数据对轨道局部或区段进行微调,对轨道线型进一步优化,使轮轨关系匹配良好,进一步提高高速行车的平顺性和舒适度。
目前主要的动态检测手段:低速(≯160km/h)轨道检测车、高速(250~350km/h)轨道检测车、高速轨道动力学检测车、动态车载式添乘检测仪。
1 精调前准备工作1.1 人员培训人员培训的目的不只是让参与人掌握轨道精调的方法,更重要的是使其认识到精调的意义和重要性,了解每一个调整步骤对调整结果的影响有多大。
从思想上灌输轨道精调是一项艰巨、复杂和反复性较强的工作。
因分工不同所培训的侧重点不尽相同。
目录1、适用范围 (1)2、施工流程 (1)2.1、施工准备 (1)2.2、设标网的复测 (1)2.3、安装轨道板精调千斤顶 (1)2.4、校验测量标架 (2)2.5、建站、全站仪初始定向 (3)2.6、轨道板精调 (4)2.7、数据保存、备份 (4)3、工序检查程序 (4)4、验收标准 (5)5、主要工序施工准备及工艺操作 (6)5.1、无砟轨道施工前的准备 (6)5.2、无砟轨道测量的工作内容 (6)5.3、无砟轨道测量的仪器 (6)5.4、无砟轨道测量的组织 (6)5.5、无砟轨道测量的程序 (7)5.6、测量 (8)6、质量通病处理及预防措施 (10)7、安全注意事项 (11)8、文明施工及环境保护 (11)8.1、文明施工 (11)8.2、环境保护措施 (12)CRTSII型无砟轨道轨道板精调作业指导书1、适用范围本作业指导书适用京沪高速铁路路基及桥梁CRTSII型无砟轨道道床轨道板精调施工指导。
轨道板粗铺完成后进行精调作业。
2、施工流程无砟轨道精调主要施工流程如下:2.1、施工准备:每工作段配特殊测量标架四个、莱卡全站仪一台、测量小车一台精调千斤顶810台,测量人员6人,调节人员8人(两班全天作业)。
精调作业按项目经理部测量协调人、工区测量协调人、作业班组三级组织管理。
施工班组根据得到的精调数据进行轨道板精调作业并将施工后的纪录文件交给各工区测量协调人;工区测量协调人每天按时将施工纪录文件传给项目经理部测量协调人;项目经理部测量协调人应对每天的施工纪录文件进行检查发现问题及时纠正。
2.2、设标网的复测精调施工前,应对精调段设标网进行复测检核,并向施工队伍提交设标网复测测量成果。
施工队伍接到设标网成果数据后,再进行一次复核,确认无误后方可开始精调施工。
2.3、安装轨道板精调千斤顶精调调节装置(千斤顶)使用前应对相关部位进行润滑,在待调板前、中、后部位左右两侧共安装6个精调千斤顶。
其中,前、后两端4个千斤顶为可以进行平面及高程双向调节的千斤顶,中间2个为仅具高程调节能力千斤顶。
石武高速铁路轨道精调作业指导书石武客专SZ-3标二〇一〇年十二月为确保轨道的高平顺性,满足高速行车安全性和舒适性的要求,需要对轨道进行精细调整。
轨道精调的目的是控制轨道平面和高程位置的高精度及很小的轨距和水平变化率,确保直线顺直、曲线圆顺、过渡顺畅,实现动车组的平稳和舒适度。
要实现上述目标,首先是要转变既有的轨道调整理念,通过轨道测量数据和纸上作业,形成调整方案,而不是固有的以弦线和道尺为主要手段的局部调整手段。
其次是采用科学的分析调整方法,在波形平顺的前提下,削峰填谷,消除超限处所。
1 适用范围 (4)2 编制依据 (4)3 作业准备 (4)4 主要技术要求 ........................................................... 错误!未定义书签。
5 施工工艺流程 (6)6 作业要求 (6)6.1线路状态检查确认 (6)6.2数据采集程序与技术要求 (7)6.3数据分析处理 (8)6.4现场调整作业 (8)6.5轨道复测 (8)6.6资料整理 (8)7 人力及机具配置 (9)7.1人员配备 (9)7.2设备机具配置 (10)8 材料储备 (10)9 质量控制及检验 (10)10 安全环保要求 (11)10.1安全要求 (11)10.2环保要求 (12)1、适用范围本作业指导书适用于石武高速铁路全线的轨道测量与精调工作。
2、编制依据(1)高速铁路设计规范(2009 年最新版)(2)福斯罗300 型扣件系统安装技术手册(3)高速铁路工程测量规范(TB10601-2009)(4)客运专线轨道几何状态测量仪暂行技术条件(科技基[2008]86号)(5)客运专线铁路工程静态验收指导意见(铁建设[2009]183 号)(6)高速铁路联调联试及运行试验指导意见(铁集成[2010]166 号)3、作业准备(1)相关技术负责人必须了解轨检小车的原理及使用方法,掌握数据采集、分析处理、调整方案制定等。
中铁五局哈大客运专线经理部轨道精调标准化作业手册哈大客运专线TJ-I标段轨道工程编号:ZYZDS-10-2010轨道精调标准化作业手册中铁五局哈大铁路客运专线工程项目经理部2010年10月5日发布 2010年10月15日实施目录1使用范围 (1)2施工作业准备 (1)3技术要求 (3)3.1主要技术标准 (2)3.2 轨道板编号 (4)3.3 工程特点 (4)4 施工程序 (4)5轨道静态精调施工 (5)5.1轨道静态精调工艺流程 (5)5.2 测量仪器检定 (6)5.3钢轨及扣件等检查 (7)5.4轨道静态精调施工工艺 (7)5.4.1施工准备 (8)5.4.2轨检小车复测轨道线型 (8)5.4.3 现场测量注意事项 (8)5.4.4 A测量数据评估及调整量计算 (9)5.4.5测量数据内业处理 (10)5.4.6内业调整计算 (10)5.4.7 现场调整 (16)5.4.8轨道静态调整量更换 (17)5.4.9轨检小车复测轨道线型 (17)6 轨道动态精调 (117)6.1主要技术指标 (18)6.2.轨道动态精调技术要点 (18)6.2.1资料分析 (18)6.2.2现场核对检测 (118)6.2.3现场调整 (18)7 劳动力及资源配置 (19)7.1劳动力配置 (19)7.2工机具配置 (20)8 施工注意事项 (21)轨道精调作业指导书1、适用范围适用于哈大客运专线沈大段TJ-1标范围内的无砟轨道精调施工。
2、施工作业准备2.1、轨道板的复测,为保证后期钢轨的铺设及精调,轨道板铺设完成后,应及时对灌浆后的轨道板进行复测,对复测结果进行统计分析,对偏差较大的轨道板在铺轨之前进行揭板处理。
2.2、扣件安装过程中严格控制安装精度,使用工装设备,减少后续精调工作量。
2.3、对现场焊接接头的平顺度进行检查整修,不合格的及时处理。
2.4、对全线的CPⅢ控制点进行调查,已经破坏的点位要进行恢复,并完成全线的复测。
中国中铁新建京沪高速铁路上建工程JHTJ-2 标段CRTS n轨道板精调作业指指导书中铁二局集团新运工程有限公司吴桥制梁场0—0年三月轨道板精调1.适用范围本施工作业指导书适用于京沪高速铁路沧德特大DK285+911.35〜DK326 + 189.75范围内CRTS!轨道板精调施工。
2.作业准备2.1 内业技术准备轨道板精调作业前需对轨道板精调所需的各种数据文件(控制点文件GRP、轨道板数据文件FFC、FFD)进行核对。
2.2 外业技术准备进行轨道板精调的测量仪器必须由经国家认定的计量检定机构检测合格并在有效期内。
精调设备的各种附件等应相互配套,测量标架、强制对中三角架等(采用同一厂家生产),并反复校核确定,对不合格附件不能投入使用,否则会影响测量结果的准确性。
轨道板精调作业范围内应避免其它作业施工,以免干扰测量成量的准确性。
3.技术要求轨道板精调应满足下表中的限差要求:定向误差:纵向误差1cm、横向及高程误差2mm。
轨道板误差: 6 个支点高程与平面误差:±0.3mm与上一块轨道板搭接高程与平面误差为:± 0.3mm4.轨道板精调工作流程5.轨道板精调轨道板精调应在基准网测量完成并通过平差合格后进行。
5.1各种精调设备检查(1)检查测量标架和对中三角架的使用情况。
(2)检查标架的触头。
(3)检查电源和各种设备间通讯。
5.2各种精调数据检查(1)检查轨道板控制点(GRP)文件、轨道板数据(FFC、FFD)文件、成果(LOG、FFE)文件。
(2)确定轨道板铺设方向和铺设数量(3)检查精调系统各种参数设置5.3轨道板精调5.3 .1架设全站仪和基准棱镜使用强制对中三角架架设全站仪,全站仪距当前精调作业轨道板为1〜4块轨道板,在强制对中三角上安放蓄电池为全站仪供电和为三角架配重,防止全站仪在转动的过程中三角架发生位移,全站仪整平(每天精调作业前需对全站仪进行电子效正),全站仪整平后瞄准基准棱镜。
新建沈阳至丹东铁路客运专线CRTSⅢ型无砟轨道轨道板精调施工作业指导书编制:审核:审批:中建股份沈丹客专TJ-3标项目经理部二工区2014年7月目录1.适用范围 (1)2.技术依据 (1)3.技术方案 (1)4.人员培训与仪器设备 (2)5.施工工艺 (3)6.误差来源和处理方案 (14)7.轨道板复测 (14)8.资料整理 (15)CRTSⅢ型板式无砟轨道轨道板精调1.适用范围适用于中建股份沈丹客专铁路TJ-3标二工区CRTSⅢ型板无砟轨道板精调作业施工。
2.技术依据2.1《高速铁路测量规范》(TB10601-2009)2.2《客运专线铁路无碴轨道铺设条件评估技术指南》(铁建设[2006]158 号)2.3《关于进一步规范铁路工程测量控制网管理工作的通知》(铁建设〔2009〕20 号)2.4《关于进一步加强客运专线建设质量管理的指导意见》(铁建设〔2008〕246 号)2.5《高速铁路无砟轨道工程施工精调作业指南》(铁建设函[2009]674 号)3.技术方案3.1采用CPIII设站并用工装标架进行精调的方案利用全站仪在CPIII网内进行自由设站,测量安置在轨道板上的棱镜,然后通过软件计算偏差值,对轨道板进行调整,直至合格。
该方案利用轨道板上的螺栓孔,制作专用的工装标架,标架的固定支点放置在螺栓孔中。
高程控制以轨道板的钢轨扣件底面为基准。
该方案的优点是:省去了测量轨道基准点的工序,直接利用CPIII对轨道板进行调整。
3.2测量理论基础此种方案以线路两侧CPIII控制网作为测量基础。
CPIII网作为我国铁路建设的最为重要的施工和维护控制网,经过多年的实践检验,证明该控制网有良好的点间精度,相邻两个CPIII点可以达到平面1mm、高程是0.5mm的误差。
在该网下测量线路,能确保线路测量的连续性,相比传统的导线网有着不可比拟的优势。
轨检小车在高速铁路中的测量就是采用了这种控制网。
全站仪在CPIII控制网内做八点的自由设站,可以得到相对于控制网1mm 的精度,即在该网先后设站,在该控制网内连续两个设站的相对误差会在2mm 以内,与CRTSⅡ型板的测量中两个控制点相对限差一致。
轨道精调作业指导书1.适用范围CRTSII型板式无砟轨道长轨精调作业,(其他轨道结构型式可参考)。
2.作业准备2.1 内业、技术准备2.1.1相关技术负责人必须了解轨检小车的原理及使用方法,掌握数据采集、分析处理、调整方案制定等。
对相关操作人员经行岗前培训,做好技术交底。
2.1.2精调前1个月,应对CPIII网重新复测,复测结果经过评估合格后方可应用于轨道精调。
2.1.3整理各工区管段内平面曲线、竖曲线、超高等线路参数,以满足轨检小车参数的输入。
2.1.4清理现场,确保钢轨和扣件无污染及缺陷,长轨铺设后要确保所有扣件安装正确,扣件的扭矩均符合标准要求。
2.1.5提前对轨道板复测数据进行分析,估算调整件用料,并提前备好各种型号的轨道调整配件。
2.1.6提前进行小车测量分析试验,绝对测量小车的工效约为600m/天,各工区需按照节点工期的要求,提前配备绝对测量和相对测量小车及相应软件,并保证设备正常运转。
2.1.7轨枕进行统一编号,采用“板号+流水号”的形式编号,流水号从0至9(如左线板号812345上第一个轨枕编号为8123450)。
岔区轨枕号按设计图纸上的流水号进行编号。
对于板号非连续或补偿板等地段应特别注意。
同时对枕号对应里程换算运营贯通里程,与施工里程结合使用,方便动态检测数据的分析解读。
2.1.8动检后,需要准备动检图谱及动检报告相关数据。
2.1.9如果已经开始动车组实验,需动车检查超限点里程位置。
2.2 人员、设备准备施工前需要配备相关测量仪器及工器具,并进行调试检校,具体的设备及人员配备见第6、8节。
3、技术要求3.1轨道板复测及轨道测量前,认真核对CPIII 坐标、轨道设计线性要素数输入正确,确保测量仪器校核无误,设站精度达到要求。
3.2钢轨、扣件干净无污染物,轨枕无空掉现象,扣件扣压力达到设计要求。
3.3 测量一般选在阴天或夜间进行,严禁在高温、雨天、大雾、大风等条件下测量,避免测量误差过大。
轨道精调作业指导书中铁十一局集团有限公司2011年8月中铁十一局集团长轨静态精调作业指导书技术管理部目录一、测量前的准备工作......................................................................................................- 2 -1.1 CPIII控制网的复测...................................................................................................- 2 -1.2人员设备配置...............................................................................................................- 2 -1.3 人员培训及设备检校..................................................................................................- 3 -1.3.1 人员的培训......................................................................................................- 3 -1.3.2 仪器设备的检定检查......................................................................................- 3 -1.4 内业资料的准备..........................................................................................................- 8 -1.4.1安博格精调软件设计参数输入.......................................................................- 8 -1.4.2 GEDO CE轨检小车内业资料准备.................................................................- 12 -1.5轨枕编号.....................................................................................................................- 14 -1.5.1双块式无砟轨道承轨台编号的方法.............................................................- 15 -1.5.2 CRTS II型板式无砟轨道轨枕编号.............................................................- 16 -1.5.3具体要求.........................................................................................................- 16 -1.6轨道状态的检查.........................................................................................................- 16 -二、测量现场作业............................................................................................................- 19 -2.1 精调小车校准及软件设置........................................................................................- 19 -2.1.1 精调小车校准................................................................................................- 19 -2.1.2 软件设置........................................................................................................- 19 -2.1.3 新建测量文件................................................................................................- 21 -2.2 全站仪的校准及操作................................................................................................- 23 -2.2.1 导入控制点....................................................................................................- 23 -2.2.2 全站仪自由设站............................................................................................- 24 -2.2.3 全站仪校准....................................................................................................- 25 -2.3 现场数据采集............................................................................................................- 27 -2.3.1现场数据采集要注意的问题.........................................................................- 27 -2.3.2 现场数据采集补偿方式的选择....................................................................- 28 -2.3.3测量误差控制措施.........................................................................................- 29 -三、内业数据处理............................................................................................................- 31 -3.1 数据导出前的准备....................................................................................................- 31 -3.2 GRPwin输出报表.......................................................................................................- 32 -3.3 SlabRap软件输出报表.............................................................................................- 33 -3.4试算步骤及方法.........................................................................................................- 35 -3.5测量数据整理.............................................................................................................- 36 -3.6 基本概念....................................................................................................................- 36 -3.6.1 30m弦轨道平顺性.........................................................................................- 36 -3.6.2 300m弦轨道平顺性.......................................................................................- 37 -3.6.3 中国10米弦概念..........................................................................................- 37 -3.6.4 数据的含义....................................................................................................- 38 -3.6.4.1偏差值.........................................................................................................- 38 -3.7适算及注意事项.........................................................................................................- 38 -3.8调整方法.....................................................................................................................- 39 -四、现场调整...........................................................................................................................- 40 -- 2 -4.1扣件系统.....................................................................................................................- 41 -4.3轨道调整的步骤(V ossloh 300-U为例)..................................................................- 43 -4.4轨道复测.....................................................................................................................- 45 -4.4.1复测前准备.....................................................................................................- 45 -4.4.2测量.................................................................................................................- 45 - 4.5数据分析、二次调整.................................................................................................- 45 - 五、质量控制要点...................................................................................................................- 49 - 六、6.1轨检车检测的原理及项目.........................................................................................- 49 -6.1.1轨道几何参数.................................................................................................- 49 -6.1.2车体振动加速度(垂向、横向加速度).........................................................- 51 -6.2检测设备的要求及检测项目.....................................................................................- 52 -6.2.1检测设备的基本要求.....................................................................................- 52 -6.2.2轨道检查车与综合检测车的检测项目区别.................................................- 52 -6.2.3综合检测车轨道几何状态检测.....................................................................- 52 -6.3轨检资料的应用.........................................................................................................- 53 -6.3.1图表的识别.....................................................................................................- 53 -6.3.2标志物的识别.................................................................................................- 54 -6.4超限病害的查找.........................................................................................................- 57 -6.4.1利用轨道状态波形图查找.............................................................................- 57 -6.4.2利用超限报表查找.........................................................................................- 57 -6.4.3振动加速度病害的查找.................................................................................- 57 -6.4.4复合病害的查找.............................................................................................- 58 -6.4.5三类应予重视的轨道不平顺.........................................................................- 58 -6.5轨道病害分析.............................................................................................................- 58 -6.5.1高低.................................................................................................................- 58 - 6.5.2轨向.................................................................................................................- 59 - 6.5.3轨距.................................................................................................................- 60 -6.5.4水平.................................................................................................................- 60 -6.5.5三角坑.............................................................................................................- 60 - 6.5.6车体振动加速度.............................................................................................- 61 - 6.6晃车的整治办法.........................................................................................................- 61 -- 3 -前言长轨静态调整是指在无砟轨道成形长轨铺设后,利用轨检小车采集轨道数据,根据平顺性标准对超限区域进行分析和调整,使轨道满足高速行车的要求。
